Как измерить силу тока мультиметром – инструкция с видео

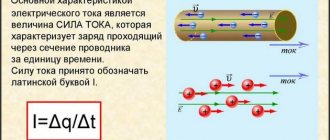

Сила тока наряду с напряжением и сопротивлением является очень важным понятием в электричестве. Она измеряется в амперах и определяется количеством электрической энергии, проходящей через проводник за определенную единицу времени. Определяют ее величину с помощью измерительных приборов, в домашних условиях это проще всего сделать при помощи мультиметра, или тестера, имеющегося в распоряжении многих хозяев современных квартир. Контроль силы тока очень важен для работы механизмов, зависящих от электропитания, поскольку превышение ею максимально допустимого значения приводит к поломке приборов и возникновению аварийных ситуаций. Тема этой статьи – как измерить силу тока мультиметром.

Тип проводки и ее параметры

В домашних условиях чаще всего приходится иметь дело с переменным током, гораздо реже – с постоянным. Обычно постоянный ток замеряется в аккумуляторах и батареях, домовая проводка всегда работает на переменном. Даже если электросеть запитана от аккумуляторов (резервный источник питания, основной при отсутствии централизованного энергоснабжения), в ней обязательно присутствует «переходник» – устройство, преобразующее постоянный ток в переменный.
Разбираясь, как измерить ток мультиметром, надо четко уяснить: для работы с постоянным током используют сегмент DCA (A-) мультиметра, для замеров переменного – сектор ACA (A~). Обозначения связаны с аббревиатурами английских терминов: direct current amperage (DCA) и alternating current amperage (ACA) – это обозначение переменного тока на мультиметре.

Обычно мультиметры позволяют замерять микротоки – до 200 мА – и более сильные (до 10А). Приборы, допускающие замеры в более мощных электросетях, имеют дополнительное гнездо для штекера (щупа) с обозначением 20А. Обычно в моделях с четырьмя разъемами два предназначены для измерения силы тока в разном диапазоне, одно – для остальных измерений (напряжение, сопротивление).

Общий (универсальный) для всех видом замеров разъем COM (COMMON) предназначен для минусового (черного) щупа мультиметра.

Таким образом, чтобы замерить ток мультиметром, необходимо включить черный щуп в разъем COM, а красный – в гнездо для проверки микротоков или обычных токов. Для розеток и выключателей регулятор прибора выставляется в сектор переменного напряжения, для аккумуляторов и батарей – постоянного. При неизвестном заранее уровне выбирается самое большое из допустимых устройством значений.

Важно: если в розетку (на выключатель) не подключено никакое энергопотребляющее устройство, электрическая цепь разомкнута и тока в ней нет!!! Замерять силу тока непосредственно в розетке или на контактах выключателя бесполезно и опасно! При этом происходит короткое замыкание.

Особенности конструкции

Независимо от количества гнезд в мультиметре, любой из этих приборов имеет два типа выходов, которые обозначаются разными цветами. Общий выход (масса) окрашен в черный цвет и имеет обозначение либо «com», либо «–». Выход, предназначенный для измерений (потенциальный), имеет красный цвет. Для любого из измеряемых параметров электроцепи может быть свое гнездо.

Не стоит опасаться перепутать его с другими, поскольку каждое из этих гнезд обозначено соответствующей единицей.

Еще одним внешним элементом прибора является рукоятка для установки предела измерений, которая может вращаться по кругу. На цифровых мультиметрах этих пределов больше, чем на аналоговых, кроме того, в них могут быть включены дополнительные опции, например, звуковой сигнал и другие. Поскольку мы говорим о том, как с помощью тестера произвести измерение силы тока, речь пойдет о шкале с амперами.

Каждый мультиметр имеет свой максимальный предел по току, и при выборе электросети для тестирования, проверяемую силу тока в ней следует сопоставить с пределом, на который рассчитан прибор. Так, если сила тока, проходящего внутри электроцепи составляет 180 А, не рекомендуется проводить измерения при помощи мультиметра, рассчитанного на 20 А, поскольку единственным полученным результатом будет сгорание прибора сразу же после начала тестирования. Максимальный предел всегда указывается в паспорте мультиметра или на корпусе устройства.

Для чего нужно измерять силу тока

Существенное влияние на величину силы тока оказывают напряжение и сопротивление электроцепи, которые измеряются в таких единицах, как вольт (В) и Ом, соответственно. При этом повышение напряжения при неизменном сопротивлении электроцепи вызывает увеличение силы тока, а рост сопротивления цепи при неизменной величине напряжения приводит к ее уменьшению. Сила тока (I), напряжение (U) и сопротивление (R) зависят друг от друга и связаны эмпирическими формулами:

• I = U/R
• U = I*R
• R = U/I

При этом упрощенно принимают, что сила тока величиной в 1 А возникает в проводнике с сопротивлением 1 Ом, если к нему приложено напряжение в 1 В.

Измерение силы тока

Замерив СТ мультиметром, можно:

• уточнить реальную потребляемую мощность конкретного электроприбора;
• найти дефекты электроприбора, если его реальная мощность не соответствует величине, заявленной в документации;
• выяснить электрическую емкость автономных источников питания (аккумуляторных батарей и пр.);
• выявить существование утечки тока в электроцепях и в случае необходимости локализовать дефектный участок;
• проверить зарядное устройство для аккумулятора на предмет соответствия тока зарядки заданному значению и т.д.

Такие измерения проводят при помощи специальных приборов – амперметров. Их разновидностей на отечественном рынке достаточно, чтобы удовлетворить потребности всех покупателей.

Наиболее востребованными, особенно на бытовом уровне, являются небольшие многофункциональные (амперметр + омметр + вольтметр) мультиметры, с помощью которых можно измерить практически все необходимые параметры электрической цепи.

Блок питания

Сегодня автолюбитель должен иметь на вооружении все блага технического оснащения. В их число входит и гаражный блок питания, представляющий собой мощное, надежное, вполне универсальное устройство и, что самое важное – абсолютно безопасное. Его вполне можно собрать своими руками, имея в распоряжении трансформатор и другие нужные детали, или приобрести в магазине. В первом случае прибор для измерения напряжения разрешается не устанавливать, просто показатель данной величины на блоке придется замерять при помощи мультиметра. Работать с таким прибором довольно удобно. Он позволяет не подсаживать аккумуляторную батарею, запускать мотор для периодической подзарядки, открывать гаражные ворота для проветривания. С помощью блока есть возможность проверять практически все приборы автомобиля на работоспособность, настраивать автолюбительские конструкции. Блок питания без проблем подзарядит батарею, но в качестве пускового элемента его применять не следует – однозначно перегорит.

Пальчиковые батарейки применяются во многих современных приборах в качестве элементов питания. Хотя внешне эти изделия неотличимы друг от друга, их технические параметры, а также стоимость может существенно различаться. Чтобы не попасть впросак, приобретя изделие с небольшим ресурсом, а то и вовсе нерабочее, следует знать, как проверять эти элементы, и уметь делать это на практике. Пригодится это умение и при проверке батареек, скопившихся дома – если одним из них место на свалке, то другие еще могут послужить в устройствах, не отличающихся мощностью. В этой статье мы разберемся, как проверить батарейку мультиметром, и при какой величине остаточного заряда она может эксплуатироваться в электроприборах.

Цифровой мультиметр

Самым удобным можно назвать мультиметр, в котором достаточно просто установить конкретный измерительный режим. Диапазон допуска дополнительно указывать не надо, так как устройство само подстраивается под показатели цепи, проводит замеры и выдаёт необходимый результат.

На представленном ниже изображении в первой позиции показана рукоятка, имеющая несколько положений, демонстрирующих напряжение переменное и постоянное. Первое обозначается V AC (значок ~), последнее DC (—), в диапазоне вольт и милливольт. Аналогичной является и сила тока А, не имеющая разделения на токовые типы, но имеющая градацию в амперах и миллиамперах.

Помимо этого, обязательной является функция замеров сопротивлений и цепных прозвонов.

Внизу располагается несколько гнёзд, использующихся для активизации проводов измерения. Обозначенное второй позицией СОМ гнездо используется для главного провода чёрного цвета. Третья позиция показывает гнездо для проведения основных измерений с использованием красного шнура. Ниже указаны допустимые пределы измерения напряжения и тока. Четвёртое гнездо, обозначающееся на изображение 4 позицией, используют для замера в амперах токовой силы, с максимальным пределом не больше 10 А. Все показания появляются на дисплее с цифровой графикой, который обозначена 5 позицией.

Мультитестер с указанием диапазона измерения более распространён, прежде всего из-за того, что стоит значительно дешевле.

Используя мультиметр, необходимо указывать и режим работы, и токи переменные, постоянные. В этом же секторе устанавливается переключатель в необходимом измерительном диапазоне, выраженном в мА, µА и А. На показанном примере продемонстрировано 4 гнездовые подключения. Два из них для красных проводов, измеряющие до 200 мА и до 10 А. Напряжение, сопротивление, ёмкость и другие показатели измеряются при помощи отдельного гнезда.

Особенности работы с мультиметром

При работе с электричеством возникает необходимость измерения различных параметров: напряжение, сила тока, сопротивление и другие. Являясь прибором универсальным, тестер позволяет производить все эти замеры, не прибегая к множеству аппаратов узкого направления. Это достаточно экономно и удобно, но требует некоторых знаний о том, как пользоваться мультиметром, в каких случаях и ситуациях это уместно, а где нет, какие установки производить и как правильно делать замеры. А учитывая, что тестеры могут отличаться не только размерами, но и функционалом, нужно понимать, на что способен тот или иной прибор.

Порядок измерений

Мультиметр для измерения величины силы тока включается в разрыв электроцепи. В этом состоит основное отличие от процедуры измерения напряжения, при которой тестер подключается к цепочке параллельно. Показатель величины тока, который проходит через прибор, отображается стрелкой на шкале (если речь идет об аналоговом аппарате) или высвечивается на жидкокристаллическом (светодиодном) дисплее.

Разорвать тестируемую цепь для включения в нее прибора можно по-разному. Например, отсоединив один из выводов радиоэлемента при помощи паяльника. Иногда приходится перекусывать провод кусачками или пассатижами. При определении величины тока батарейки или аккумулятора такой проблемы не существует, поскольку просто собирается цепь, одним из элементов которой является мультиметр.

Амперы и мультиметр: что это такое

Ампер — это единица, в которой измеряется сила, присутствующая у электрического тока в системе СИ. Измерители для ее определения именуют мультиметрами, которые бывают цифровыми и аналоговыми или стрелочными.

Отличия между ними есть. В первом случае информация отображается на жидкокристаллическом экране, во втором присутствует стрелочная шкала. У аналогового аппарата слишком высокая погрешность в замерах. При работе с ним нужно исключить малейшие колебания. В противном случае, результат может быть неточным. Цифровой более:

• удобный;
• надежный;
• функциональный;
• практичный;
• универсальный.

Основные принципы замера силы тока

Основное условие, которое необходимо выполнить при измерении силы тока в электрической цепи – включить тестер в разрыв провода этой цепи, то есть стать на время измерения ее составной частью. Перед тем как измерить силу тока мультиметром, не менее важно правильно выставить на приборе:

• режим измерения (постоянный или переменный ток);
• верхний предел измерений.

Неправильно выставленные параметры обязательно приведут к поломке измерительного прибора.

Когда пользователю неизвестен порядок величины силы тока в цепи, необходимо устанавливать максимальный предел измерений. Если выставленный диапазон окажется завышенным, его постепенно снижают, пользуясь для этого переключателем режимов работы тестера.

В электрическую цепь прибор для измерения силы тока подключают последовательно с нагрузкой. При измерении больших токов мультиметр подсоединяют к цепи через трансформатор тока, шунт или магнитный усилитель. Если измерения необходимо провести в электрических цепях с напряжением более 1 кВ, используют трансформатор тока (переменный ток) или магнитный усилитель (постоянный ток).

Определение величины напряжения

Значения постоянного и переменного напряжения также можно узнать с помощью мультиметра. Для этого нужно:

1. Красный провод с измерительным щупом подключить ко входу прибора, обозначенному надписью V Ω мА, черный провод нужно оставить в гнезде с надписью COM ;
2. Регулятором измерительного прибора выбрать режим проверки постоянного или переменного напряжения (в зависимости от характеристик цепи);
3. Если требуется, выбрать уровень проверяемого сигнала;
4. Подключить щупы в схему, параллельно участку, на котором требуется измерить напряжение;
5. На экране мультиметра отобразится нужная величина.

Мультиметр — незаменимый прибор для эффективной работы с электрическими цепями и сигналами. С помощью такого устройства можно быстро выявить неисправность, определить нужные параметры сигналов, поэтому его важно всегда иметь под рукой.

Как правильно проверить ток в розетке мультиметром

Засовывать щупы в розетку к контактам фазы и ноля нельзя, для выполнения проверки необходимо подключить «нагрузку», то есть любой электроприбор.

Ниже показана схема для замера тока трансформатора, в качестве нагрузки к его контактам подключена обычная лампа накаливания. Как видно по показаниям дисплея, ток составляет 1,14 А. Важно понимать – в домовой электросети показатели выше, поэтому не стоит рисковать, напрямую «закорачивая» фазу и ноль щупами мультиметра.

Фактически для проверки выполняется такая последовательность действий:

1. отключается ток в выбранной для замеров розетке (автоматом на щитке). Проверить, подключена розетка или нет, можно с помощью замера напряжения мультиметром. Эта процедура безопасна даже под нагрузкой;
2. с розетки снимается лицевая (защитная часть) так, чтобы был прямой доступ к контактам. После этого к одному из них, например, фазному, подключается контакт через клеммник от вилки (провода) любого маломощного электроприбора – настольной лампы, например;
3. далее, как показано на иллюстрации, также через клеммники, свободный штырек вилки (провод лампы) к одному из щупов, свободный контакт розетки – к другому. В большинстве современных мультиметров полярность подключения (куда подключать плюсовый щуп, куда минусовый) не важна, показания на дисплее будут одинаковыми. При перепутанной полярности рядом с цифрами появится знак «-»;
4. после выполненных подключений розетку снова включат в общедомовую цепь автоматом. После перевода выключателя лампы в положение «ON» можно проводить замер. Для разных приборов-потребителей ток будет различаться. Так, при подключении обычной лампы накаливания ток составить около половины ампера.

Советы по подключению и применению мультиметра

Аналоговый

Первые экземпляры этой разновидности тестеров появились еще в начале XX века. На сегодняшний день большинство рядовых пользователей и специалистов предпочитают цифровые измерители аналоговым из-за ряда недостатков последнего. Проверить амперы мультиметром данного типа можно только отчасти, так как на многих моделях отсутствуют измерители переменного тока. Помимо этого, стрелочные тестеры не выдают уточненные данные.

Им можно измерить следующие характеристики:

1. сила постоянного тока до 250 мА (миллиампер);
2. постоянное и переменное напряжение до 300 В (вольт);
3. сила сопротивления до 2,5 МОм (мега ом)

Измерить правильно силу электрического тока мультиметром будет нетрудно с настроенным инструментом. Для начала подготовьте прибор. Прокручиваем селектор в сектор А, и выбираем нужный диапазон. В комплекте идут два кабеля, которые вставляются в соответствующие гнёзда на тестере. Далее начинаем непосредственно процедуру замера. Дотронувшись щупами к плюсовым и минусовым точкам проверяемого устройства, следим за отклонением стрелки на циферблате, и считываем значение. Вся процедура занимает не более 5 минут.

Несмотря на отмеченные выше недостатки прибора, у него есть и несомненные плюсы. Это относительная простота в использовании, необходимая при использовании в домашних условиях, и невысокая цена по сравнению с цифровым мультиметром.

Цифровой

Мультиметры данного типа пришли на смену аналоговым, и главным преимуществом перед последним является высокая точность исходящих данных. Как и в предыдущем случае, перед проведением проверок подготовьте мультиметр. Подключаем кабель в разъём с маркировкой ADC. Тестер для определения силы тока подсоединяется в разрыв электрической цепи.

Необходимо разрезать провод в двух местах и зачистить оба конца. После чего подключаем их к щупам. Важно помнить, чтобы они не соприкасались между собой. Затем, цепь можно включить и приступить к замерам.

К преимуществам цифровых мультиметров также можно отнести автоматизацию многих процессов. Так, некоторые модели самостоятельно способны устанавливать нужный диапазон, и высветит соответствующее уведомление на экране. На дорогих моделях отсутствуют переключатели между переменным и постоянным током. Опять же, оно автоматически определяет характер проводимого потока электричества. В широкий функционал также входит термометр, измерители освещенности и частоты.

Как измерить силу тока мультиметром на аккумуляторе

Любая машина имеет своё минимальное количество утечки тока, которое варьируется, в амперах, от 0,01 до 0,08. Для начала стоит разобраться с причинами утечки тока в автомобиле. Одной из них может быть то, что владелец просто забыл выключить световые приборы, например.

Существуют автомобили, в которые встроена дурная заводская задумка. Таковой можно считать стекольный обогрев, который ведёт свою цепочку питания, минуя замок зажигания. Не забываем про детей, которые так любят посидеть на водительском сиденье, покрутив различные рычаги приборов.

Второй глобальной причиной может быть неправильное подключение. Так, в период глобального интереса автолюбителей к музыке и магнитолам заряд батареи таял на глазах. Происходило это потому, что установщики не умели правильно подключать приборы. Один проводок зажигания, пропущенный через замок зажигания, делал своё дело. Если вам установили противоугонную систему, а наутро вы обнаружили пустой аккумулятор, то и гадать нечего.

Ещё советуем не оставлять регистраторы, радары и прочие приборы в прикуривателях и розетках. Не все машины обеспечивают их при неработающем зажигании.

Для того чтобы определить утечку тока, необходимо выполнить некоторые действия. Итак, открыв капот, открутите клемму с минусом от аккумулятора. Далее, сняв её, устанавливайте мультиметр в режим ампеража. В разрыв промеж клеммой и контактом АКБ поместите щуп. На табло появляются цифры, которые отражают величину утечки. Если вы видите показания в мА, то можете быть спокойны. Если же измерения представлены в амперах, то поспешите принять определённые меры.

Смотрим в паспорт

Первый способ — посмотреть в паспорт электроприбора. Все фабричные агрегаты снабжаются этикеткой на корпусе, инструкцией и паспортом с гарантией. В данных книжечках указывается сфера применения, условия эксплуатации, и технические данные.

Выше представлен небольшой фрагмент паспортных данных, вернее таблицы с данными модельного ряда конвекторных нагревателей. В столбце №1 указывается ток, проходящий через устройство, во втором столбце указано, сколько потребляет электроэнергии прибор при включении одного ТЭНа и двух. Вот на примере обогревателя с помощью паспорта можно запросто узнать потребляемую мощность аппарата. Аналогичным образом можно определить, сколько потребляет телевизор или даже светодиодная лампа.

Как измерить постоянное напряжение мультиметром

Возьмем вот такую вот батарейку. Как мы видим, на ней написан ток 550 мАh , который она может выдавать в нагрузку в течение часа, то есть миллиампер в час, а также напряжение, которым обладает наша батарейка – 1,2 Вольта. Напряжение – это понятно, а вот что такое “ток в течение часа”? Допустим, наша нагрузка -лампочка кушает ток 550 мА. Значит лампочка будет светить один час. Или возьмем лампочку, которая светит послабее, и пусть она у нас кушает 55 мА, значит она сможет проработать 10 часов.

Значение 550 мА, которое у нас написано на батарейке, делим на значение, которое написано на нагрузке и получаем время, в течение которого все это будет работать, пока не сядет батарейка. Короче говоря, кто дружен с математикой, тому не составит труда понять сие чудо
