Как пользоваться тестером и правильно измерить амперы, вольты, омы

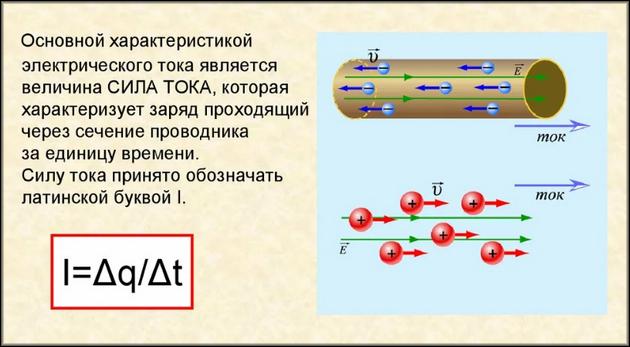

Сила тока — величина, характеризующая электричество. Кроме нее выделяют мощность, напряжение, частоту. Ее измеряют амперами, а обозначается она, и в русской, и в международной системе единиц (СИ), символом «А». Знание этой величины дает понять, сколько заряженных частиц проносится сквозь поперечное сечение провода в определенное мгновение. То есть, какова интенсивность течения электричества в проводнике. Это можно сравнить с напором воды в шлангах. Только вместо воды, в проводниках текут электроны. Чем больше является «напор» электронов, тем больше значение силы тока.

Чтоб лучше понять значение силы тока, снова сравним электричество и воду в шлангах. Если шланги для воды будут небольшого диаметра, а давление сильным, то шланги не выдержат и лопнут. То же самое происходит с проводами. Если сила тока в проводах, к которым подключен электроприбор, будет больше, чем они способны выдержать, то провода просто перегорят. На этом принципе основана работа плавких предохранителей, которые, сгорая сами, предохраняют от перегорания провода электропроводки. Поэтому, чтобы понять, стоит ли подключать прибор к электросети, нужно знать критические значения тока, которые способна выдержать проводка.

Измерить силу тока можно мультиметром. Этим прибором можно произвести и другие замеры, характеризующие электрический ток, но сейчас речь пойдет именно об определении его силы.

Типы мультиметров

Все устройства, по своей конструкции и принципу измерения показателей тока, можно разделить на два вида:

1. Аналоговые тестеры.
2. Цифровые мультиметры.

Коротко о каждой из разновидностей измерительных устройств.

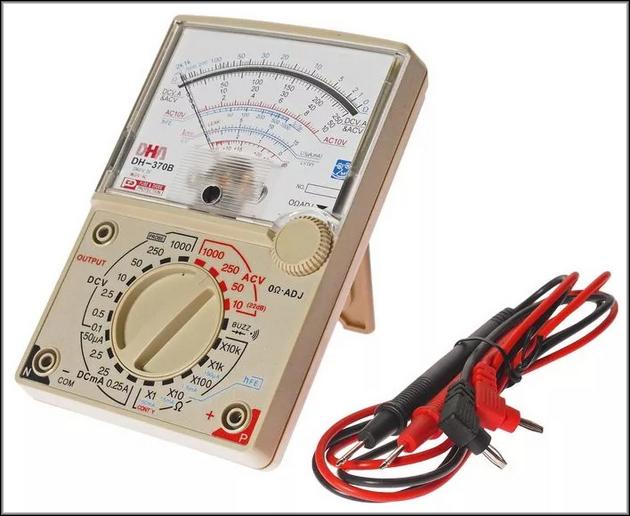

Аналоговые мультиметры

Основным отличием аналоговых устройств от цифровых является наличие оцифрованной шкалы со стрелкой. Они очень просты в использовании и достаточно дешевы. Но их недостатком считается наличие погрешности в показаниях. Хотя это можно исправить с помощью настроечного резистора. Но, все равно, достичь точности, сравнимой с цифровыми приборами, вряд ли удастся. А в некоторых случаях, это действительно необходимо.

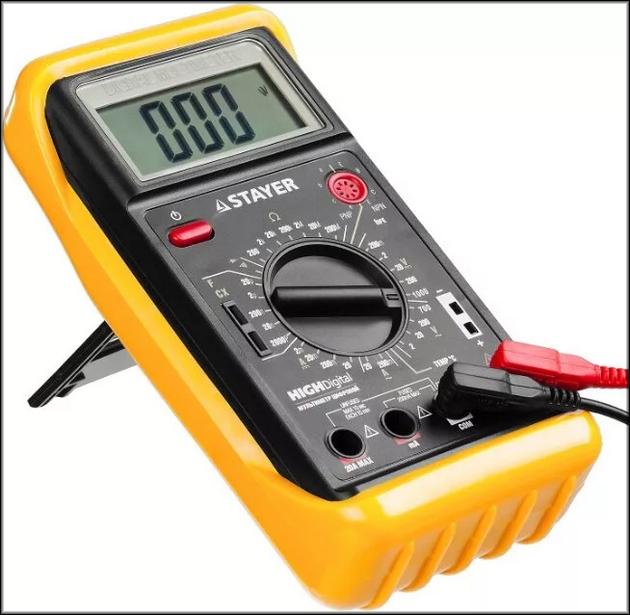

Цифровые мультиметры

Раз, в числе основных отличий аналоговых устройств, названо наличие шкалы со стрелкой, логично предположить, что в цифровых приборах они отсутствуют. И это действительно так. Показания результатов измерений выводятся на дисплей, который может быть светодиодным или жидкокристаллическим, в виде конкретных цифр.

Как уже сказано, главным плюсом цифровых тестеров является точность измерения показателей силы тока. Кроме этого, они не сильно сложнее в применении, чем аналоговые. Даже новичок справится с замерами после непродолжительного инструктажа. Минусом называют более высокую стоимость цифрового прибора.

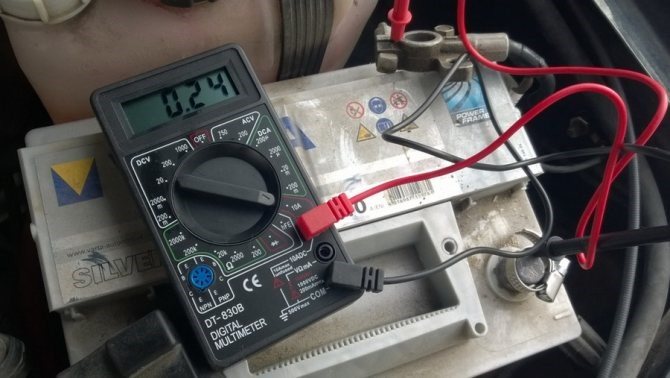

Как проверить емкость аккумулятора мультиметром в домашних условиях

Емкость АКБ можно узнать с помощью проверки мультиметром тестером двумя способами без нагрузки и с нагрузкой.

Инструкция по замеру без нагрузки

Измерения показателей совершают с помощью нагрузочной вилки в состоянии покоя, для этого:

1. Батарея извлекается из автомобиля на 7 часов.
2. После нагрузочная вилка присоединяется «+» к аккумулятору, «минусы» не соединяются.
3. Касанием штыря «-» к клемме «минус» получают значение заряда аккумулятора.
4. Цифры на дисплее означают: 13 – полный заряд, меньше 11.7 – источник питания разряжен.

Инструкция по замеру с нагрузкой

1. Прибор с дополнительной нагрузкой подключается «+» к электроклемме «+» батареи.
2. Соединяются штырь и клемма «-» АКБ на 5 секунд.
3. Снятие данных с дисплея вилки: больше 9 В – устройство в норме, меньше 9 В – нужно перезарядить.

Конструкция мультиметров

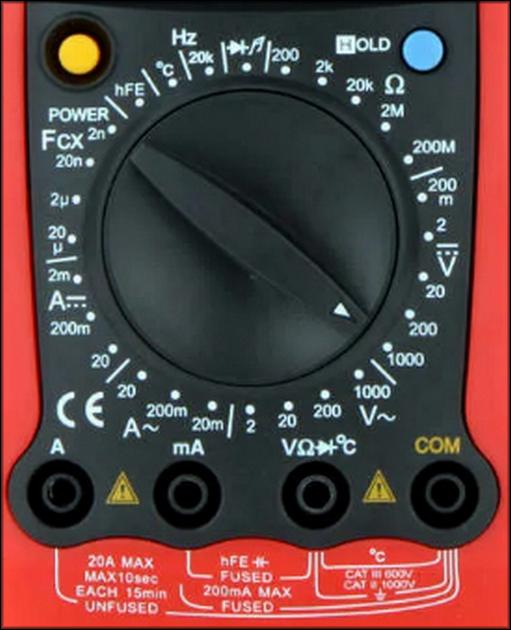

В устройстве имеется несколько гнезд, используемых для измерения показателей электрической цепи. Кроме этих гнезд, у прибора всегда есть выход для провода черного цвета. Это гнездо обозначается на корпусе мультиметра надписью «COM» или знаком «минус». Черный провод всегда подключается к массе. Второй, красный, провод, является потенциальным или «плюсовым». Его гнездо определяется в зависимости от проведения тех или иных замеров. На корпусе все гнезда помечены соответствующими символами, поэтому нужно очень постараться, чтобы их перепутать и провести замеры не того, что нужно. Измеряя значение силы тока, провод красного цвета вставляют в разъем с символами «VΩmА».

На корпусе также расположена вращающаяся рукоятка, которая устанавливает предел измерений. Цифровые приборы обладают большим количеством пределов, чем аналоговые мультиметры. Кроме этого, на них можно установить дополнительные опции, такие как звуковой или световой сигнал.

До измерения необходимо ознакомиться с данными мультиметра. Это можно найти в технических документах, которые у нормальных продавцов прилагаются к продаваемым электротоварам. Кроме этого, характеристики зачастую наносятся на корпус электронных устройств. Необходимо убедиться, что верхний предел мультиметра выше, чем количество амперов, которые могут оказаться в сети. Так, не удастся измерить устройством, максимум которого составляет 50 А, а показатель электротока в 200 А. При попытке сделать это мультиметр просто сгорит после подключения.

Сфера применения

Аналоговые и цифровые миллиамперметры требуются в различных отраслях промышленности, научных лабораториях и прочих учреждениях. Особая нужда в этих приборах ощущается в сферах радиотехники, электроники и приборостроении.

Миллиамперметры пользуются большим спросом у домашних радиомастеров, в небольших радиотехнических мастерских и сервисах технического обслуживания автомобилей. У всех предприятий, которые занимаются ремонтом различного электрооборудования, есть миллиамперметры.

Аналоговые приборы занимают стационарное положение в измерительных цепях различного электрического оборудования. При них не нужно делать специальные замеры параметров электрического тока. Стрелочные устройства постоянно контролируют состояние энергетического потока на важных участках электрической цепи. Им не нужно автономное питание, потому что приборы используют энергию измеряемой цепи.

Аналоговые МА снабжены регулировочным винтом, которым обнуляют предыдущие показания. Этим добиваются получения данных в режиме реального времени.

Роль миллиамперметров в энергетической сфере деятельности человека неизмеримо велика. Разнообразие приборов различной конструкции и принципов действия позволяет потребителю выбрать наиболее подходящий по оптимальной цене.

Подготовка к работе

Вначале нужно рукоятку-переключатель повернуть к меткам сектора, обозначенного символом «А». Для измерения значений постоянного и переменного тока, предусмотрены разные секторы. Они могут обозначаться символами:

• тремя точками под прямой горизонтальной линией — для постоянного тока;
• волнистой линией — для переменного.

Буквенные обозначения выглядят следующим образом:

• «DCV» — для постоянного;
• «ACV» — для переменного тока.

Внимательность и соблюдение инструкции при осуществлении замеров, позволят избежать ошибки и не сломать мультиметр.

Далее нужно вставить кабели в свои гнезда. Черный — с обозначением «COM» или «−». Красный с обозначением «VΩmА». На других концах кабелей находятся контакты. Они будут соединяться с измеряемой сетью.

Как выбрать нужный режим работы

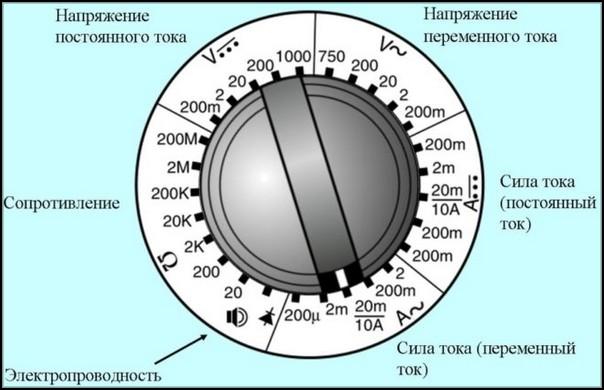

Перед тем как измерить силу тока мультиметром или любой другой параметр, требуется установить переключатель в нужное положение. Следует выбрать участок круговой шкалы, который обозначен соответствующими символами. Например, для напряжения используется обозначение, начинающееся с «V», а для силы тока — с «A». Для обозначения переменной характеристики используется символ «~», для постоянной — «=». На различных моделях эти символы могут быть расположены до или после буквенного обозначения. Иногда вместо знака равенства используется горизонтальная черта и идущие параллельно три точки.

Далее необходимо определить, в каком диапазоне будет происходить измерение постоянного или переменного электротока. На шкале отображается максимальная величина в выбранном промежутке. Если ошибиться в выборе, то нельзя будет узнать точный результат измерения. Обычно нужное значение определяют на основе различных дополнительных соображений.

Процесс измерения

Для измерения нужно подключиться в разрыв электрической цепи между сетью и подключенным устройством, потребляющим ток. Подключение осуществляется последовательно, в отличие от измерения напряжения.

Как стало понятно, для подключения к тестируемой цепи, ее нужно разорвать. Это делается несколькими способами:

• отсоединить вывод можно распаяв контакты;
• открутив винтовые соединения;
• перекусив провода кусачками.

Таким образом, мультиметр становится составной частью электроцепи. После правильного подключения, стрелка покажет силу тока в цепи. А дисплей отобразит конкретные цифры.

Знакомство с мультифункциональными приборами

Хотя различные модели мультиметров могут отличаться по функционалу и техническим характеристикам, основные их функции одинаковые. Это значит, что все приборы позволяют измерять напряжение, силу тока и сопротивление. Дополнительно, к примеру, может предоставляться возможность проверки транзисторов.

Помимо этого, тестеры бывают электронные, где показания выводятся на цифровое табло, или аналоговые, оснащённые стрелкой, отображающей значение того или иного измерения.

Электронный мультиметр

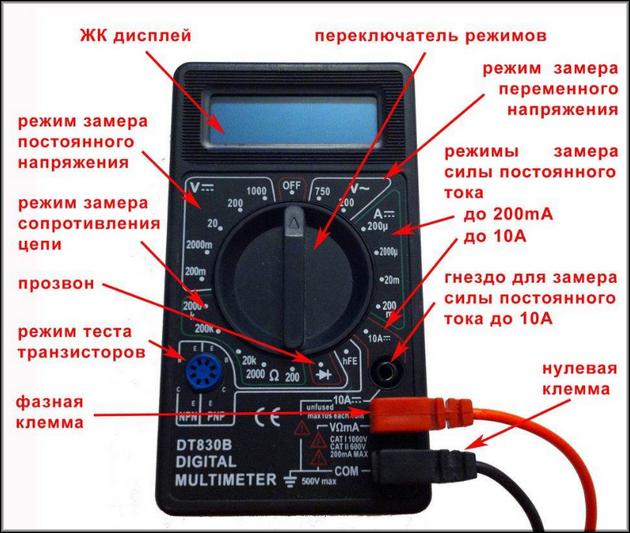

Внешний вид электронных тестеров довольно схож не смотрят на разнообразие модельного ряда. В верхней части располагается цифровое жидкокристаллическое табло. Чуть ниже многопозиционный переключатель функций, содержащий положения:

• OFF — отключение прибора.
• ACV — работа с переменным напряжением.
• DCV — функции для постоянного напряжения.
• DCA — сектор для работы с постоянным током.
• Ω — позиции для измерения сопротивления.

Ещё чуть ниже располагаются три разъёма, куда необходимо вставлять щупы. Причём делать это нужно правильно. Так, провод чёрного цвета обязательно нужно подключать к разъёму, маркированному как COM. Красный же подключается в зависимости от того, что необходимо измерять. В разъём с маркировкой «V Ω mA» его подключают, когда необходимо проводить измерения сопротивления, напряжение сети или ток до 200 mA. При замере силы тока больше 200 mA, подключать красный провод необходимо к разъёму, маркированному «10 ADC». В противном случае может сгореть предохранитель и, даже выйти из строя сам прибор.

Аналоговые тестеры

Существуют также мультиметры, называемые стрелочными или аналоговыми. В отличие от электронных, замеряемые значения здесь определяется с помощью шкалы со стрелкой, которая указываем необходимый параметр. Они менее удобны в использовании. Да и погрешность показаний значительно ниже, чем у их электронных аналогов. А также они куда более чувствительны к механическим воздействиям и ударам — рамка, на которой установлена стрелка, легко может выйти из строя даже от сильной встряски.

Но несмотря на то, что в большинстве случаев они уступают электронным, в ряде случаев они могут быть предпочтительнее в работе.

Измерение тока электронным мультиметром

Одно из направлений тестера замер силы тока. Чтобы понять, как мультиметром измерить амперы, необходимо знать, с каким током, переменным или постоянным, будут производиться работы. Также неплохо знать диапазон, в котором ведутся замеры. Если получить такую информацию не получается, то лучше вставить красный провод в разъём с большим значением, т. е. с маркировкой «10 ADC». Переключателем также нужно поставить значение максимально высокое. Это позволит не испортить прибор в случае большого тока.

Если значение, отображаемое на табло, слишком низкое, то можно переставить красный провод в разъём «V Ω mA», но также с положением переключателя на наиболее высоких значениях. Когда значение всё равно ещё низкое, стоит повернуть переключатель на более низкий параметр до тех пор, пока замеряемая сила тока не станет адекватной.

При измерениях силы тока прибор подключается к цепи последовательно, что обязательно нужно учитывать.

Замер тестером напряжения

При измерении напряжения, как и замеряя силу тока, нужно знать, как правильно пользоваться мультиметром проводя такие работы. Здесь тоже необходимо обращать внимание с каким током имеется дело — переменный или постоянный. Уже руководствуясь этим, стоит смотреть, какое значение нужно установить переключателем. К примеру, если рассматривать измерение напряжения в простой розетке, то известно, что имеется в виду переменный ток приблизительно 220 вольт. Значит, положение переключателя нужно поставить на переменно напряжение выше этого значение. К примеру, 600 или 750 В, в зависимости от модели тестера.

Аналогичным образом производятся измерения напряжения постоянного тока. Если заведомо неизвестно, сколько вольт в цепи, то следует ставить переключатель в большее положение, постепенно снижая до наиболее подходящих значений.

В отличие от измерения силы тока, когда подключение прибора осуществляется последовательно, замеряя напряжение, его нужно подсоединять параллельно. Это важный момент, чтобы знать, как пользоваться вольтметром.

Определение сопротивления цепи

Работы по измерению сопротивления можно отнести к наиболее безопасным. Как-то навредить прибору здесь крайне сложно. Главное, знать, как работать с мультиметром, чтобы правильно определить сопротивление. Основной момент, который следует учесть, это необходимость снять напряжение перед началом измерений. И здесь дело не столько в безопасности, сколько в точности полученных данных. Даже простая батарейка может ощутимо исказить верность показаний.

Устанавливать переключателем положение для измерения сопротивления можно совершенно любое в секторе «Ω». Теперь, когда щупы зафиксированы на концах проводника, сопротивление которого необходимо знать, можно смотреть показатели табло. Здесь может быть два варианта:

1. Показания «1», «OL», «OVER» — необходимо установить более высокий диапазон, так как происходит перегрузка.
2. Показания «0» — диапазон требуется уменьшить.

В остальных случаях будет отображаться значение сопротивления исследуемого проводника или полупроводника.

Режим прозвонки

Есть у мультиметров возможность использовать их, как прозвонку. И если в аналоговых моделях это напрямую не реализовано, то цифровые обладают сектором при установке переключателя, на который тестер переходит именно в режим прозвонки.

Сама по себе такая функция используется нечасто, но чтобы знать, как работать мультиметром в полном объёме, это будет далеко не лишним. Допустим, полезна такая возможность, когда необходимо определить целостность цепи или отдельно взятого проводника. В ряде случаев именно благодаря режиму прозвонки можно определить полярность.

Для того, чтобы проверить проводник на обрыв, подсоединяют щупы к его концам. Если провод цел, то слышится характерный звуковой сигнал. В противном случае никакой реакции не последует.

Особое внимание при проведении работ с прозвонкой стоит уделить отсутствию питания. Если не обесточить цепь, на которой будут производиться замеры, то велика вероятность выхода из строя прибора.

Реализуются в мультиметрах иногда и другие возможности, к примеру, гнездо для проверки транзисторов. Однако используют их нечасто и только люди, знакомые с радиоэлектроникой. Рядовому любителю или начинающему электрику пользоваться такой возможностью вряд ли придётся — здесь нужны определённые знания. В остальном же, несмотря на многофункциональность, мультиметры в использовании крайне просты и неприхотливы.

Особенности измерений

Есть несколько моментов, являющихся хитростями профессионалов, которые они используют при замерах. Один из них — использование с мультиметром устройства с определенным сопротивлением. Это может быть обыкновенная лампочка или сопротивление. Они уберегают измерительное устройство от сгорания при подаче чрезмерного тока.

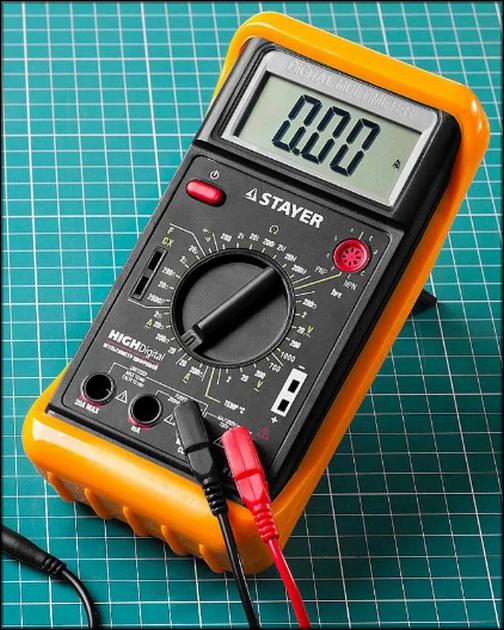

Если, при подключении мультиметра к цепи, показатели силы тока не отображаются, то нужно проверить правильность выбора предела. Можно попробовать понизить предел, снизив его еще на одну позицию. Если ничего не изменилось, то значит предел снижается снова. Это нужно делать, пока на индикаторе прибора не появится значение, полученное в ходе измерения.

Замеры нужно делать быстро. Продолжительность контакта с электропроводящим кабелем не должна составлять больше 2 секунд. Это, в основном, касается замеров небольших по емкости источников питания. Длительный по времени контакт, влечет за собой разряд батареи или аккумулятора.

Замеры зарядного устройства и адаптера

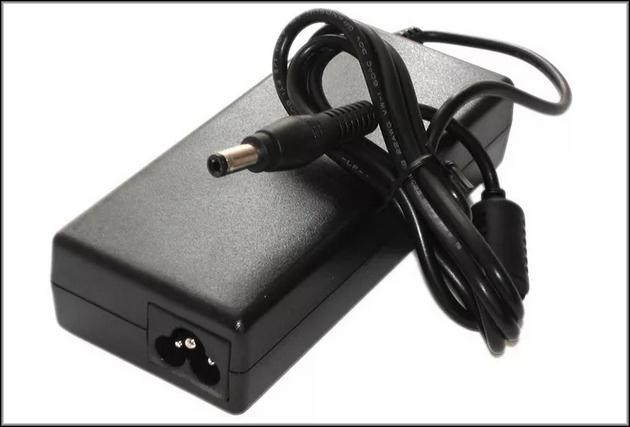

Устройства для подзарядки аккумуляторов и блоки питания используются со множеством современных гаджетов. Правда, их назначение отличается. Блоки питания предназначены для преобразования напряжения в подходящее для работы подключенного гаджета. Зарядник применяется для пополнения электричеством аккумуляторных батарей. Знать их характеристики необходимо, чтобы не повредить дорогостоящий девайс, в случае выхода из строя штатного устройства.

Итак, для замера значений тока в цепи с адаптером или зарядным устройством, необходимо установить предел измерения в диапазоне от 1 А до 10 А. Мультиметр включается в цепь последовательно. В случае, если показания на нуле, нужно поменять местами щупы или зажимы.

Как измерять напряжение

Для человека, который имеет определенные навыки и знания в электротехнике не составит особого труда производить измерения с помощью мультиметра. Для тех, кто никогда не работал с таким типом устройств, ниже представлено как пользоваться стандартным мультиметром.

Важно! Все работы, должны проводится специалистами или людьми, имеющими определенные навыки в электротехнике. Помните, что поражение электричеством опасно для жизни!

Постоянное напряжение

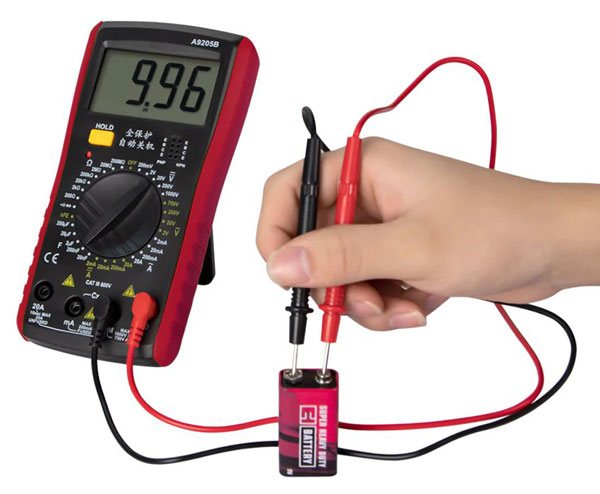

С помощью этого режима измеряется напряжение элементов питания, батареек и аккумуляторов автомобилей. Большинство цепей управления в современных системах АСУТП имеют потенциал 24 В постоянного тока.

Для того, чтобы выполнить измерение в этом режиме необходимо перевести прибор в положение DCV, при этом замер (если не знаете примерное напряжение) лучше всего начинать с максимального значения переключателя, постепенно уменьшая диапазон, до получения нужной размерности. Если на экране прибора результат измерения отображается со знаком «минус», то значит была нарушена полярность подключения щупов (это значит «минус» был подключен к «плюсу» цепи, в которой производится измерение, а «плюс» к «минусу»).

Что касается размерности, то тут все просто: если, к примеру, на экране высвечивается цифра 003, то значит необходимо уменьшить диапазон измерения. Постепенно снижая величину напряжения с помощью переключателя, будет высвечиваться 03, 3.

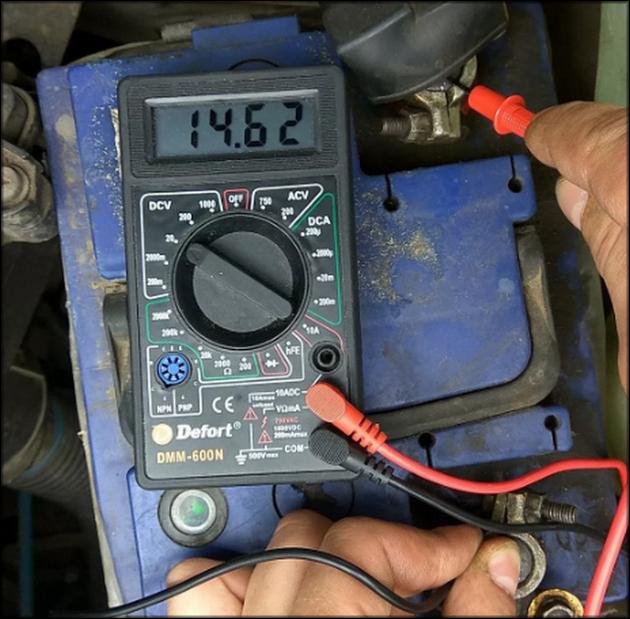

Измерение утечки в автомобильном аккумуляторе

Еще один вариант использования мультиметра и его шкалы — фиксация утечки тока в аккумуляторе машины. Утечки электрического тока в автомобильной электросети — довольно частое явление, приводящее к разряду аккумуляторной батареи, когда машина заглушена, а все устройства, потребляющие электроэнергию, выключены. Этот процесс может, зачастую, происходит по причине повышенной влажности или нарушений изоляции. Хотя утечки допускаются, они должны быть минимальными, и их нормативные показатели прописаны в документах на аккумулятор.

Для измерения реальной утечки электротока, мультиметр устанавливается в режим 10 А или 10ADC. Красный щуп прибора прикладывается к плюсовому проводу, а черный к массе. Если мультиметр не выдает никаких показаний, то значит все в порядке и утечки тока нет. В случае, если показания отличаются от нуля, даже незначительно, где-то происходит утечка. Для определения конкретного места необходимо прозвонить всю бортовую сеть. Но лучше доверить это специалистам на станции техобслуживания.

Проверка блока питания

Как проверить амперы мультиметром на блоке питания? Делается это также на разрыв с обязательным применением нагрузки. Сам принцип мало отличается от проверки других источников. Необходимо лишь отметить, что БП обладают довольно большой мощностью, поэтому замеры следует проводить быстро, не допуская нагрева проводов щупов мультиметра.

Как мы видим, мультиметр может быть очень полезен в быту и востребован в совершенно разных областях, поэтому получение самых минимальных знаний по его использованию совсем не будет лишним.

{SOURCE}

Как измерить силу тока в электрической розетке

Такой вопрос довольно часто можно услышать от непрофессионалов. Ответ один — никак. Все потому, что контакты в розетке находятся под напряжением, но никакой работы ток не производит. То есть электроны никуда не перемещаются. Следовательно, и силы тока нет. Чтобы она появилась, должно произойти подключение какого-то устройства, потребляющего электричество. Если же воткнуть щупы в розетку домашней электросети, все, что может произойти, — это поломка мультиметра. Он попросту сгорит. И, кроме того, устроив короткое замыкание, можно вызвать возгорание и пожар. Поэтому не стоит так поступать.

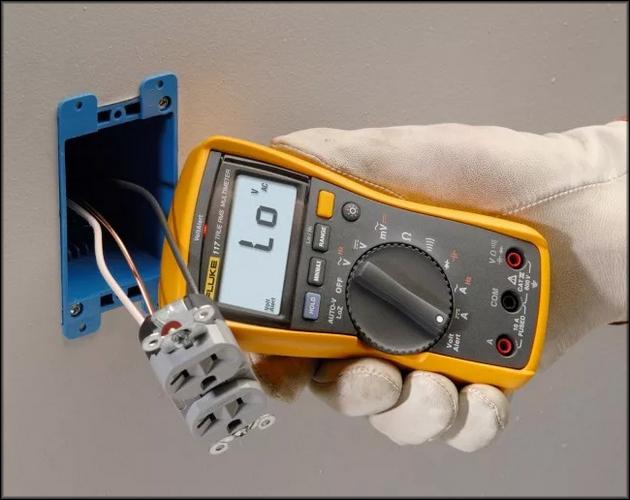

Меры безопасности

Любые манипуляции с электричеством представляют повышенную опасность. В том числе, и работа с мультиметром. Тем более, что зачастую приходится работать с оголенными проводами. Поэтому необходимо соблюдать следующие меры безопасности:

• все работы нужно проводить, лишь защитив руки резиновыми перчатками, это убережет не только от удара током, но и от ожогов;
• перед подключением мультиметра к сети, необходимо убедиться, что она обесточена;
• при работе с проводами, подключаемыми к прибору, нужно постоянно контролировать целостность их изоляции, которая часто нарушается при интенсивном использовании мультиметра;
• запрещено проводить измерения во время дождя или при сильной влажности в помещении;
• манипуляции с электричеством нужно проводить в присутствии помощника, который сможет оказать помощь или вызвать врачей, если произойдет несчастный случай.

По окончании замеров, сеть опять обесточивается и лишь после этого соединяются разъединенные провода.

Теперь, прочитав статью и разобравшись в устройстве, а также в принципах работы измерительного прибора, любой человек без труда проведет замеры. Однако, будет лучше, если этим, все-таки, займется обученный профессионал.
