Как измерить длину шины бензопилы

Последовательность звеньев

Глубина резания (глубина пропила) является принципиальной чертой бензопилы, определяющей ее производительность. Глубина пропила определяется параметрами режущего инструмента, т.е высотой профиля зуба цепи. Повышение высоты зуба приводит к повышению глубины резания за один заход, что увеличивает скорость пиления.
Структура цепи пилы.

В обыкновенной цепи для бензопилы, такая черта, как высота зуба, определяется профилем и параметрами ограничителя глубины пропила, который устанавливается на любом рабочем зубе. Шаг цепи бензопилы. Что такое и на что он влияет. Как узнать какой шаг у вашей пильной гарнитуры и ведущей звездочки. В новейшей цепи этот параметр задан производителем

Потребитель может поменять высоту зуба за счет протачивания ограничителя, но к таковой операции следует относиться с осторожностью

Для окончательного решения вопроса следует учитывать вид пиления. В общем, распил древесной породы может выполняться поперек либо вдоль волокон, при всем этом механизм таких распилов отличается друг от друга. В связи с этим для различного вида пиления целенаправлено внедрение режущего элемента разной формы. Соответственно, принято различать два типа — продольный и поперечный.

Дополнительно: Какая самая дорогая бензопила и что в ней особенного

Типы цепей различаются углом заточки режущего звена. Заточка пильной цепи бензопилы штиль бензопилы пора точить. › Как заточить цепь. Для поперечного типа угол заточки меньше, чем для продольного типа. Так, угол заточки для поперечного распила составляет 25-35 °, а для продольного — 5-15 °. Значение этого параметра наносится (маркируется) на поверхность режущих зубьев. Не считая того, следует учитывать, что величина угла находится в зависимости от вида древесной породы и ее плотности.

Фермерские и профессиональные модели

Хорошими производителями пил фермерского типа считаются Партнер и Эхо. Размер направляющих к таким пилам должен обязательно соответствовать мощности агрегата, иначе пильный механизм и двигатель быстро износятся и потребуется замена шины бензопилы и других деталей. Рекомендации по выбору направляющих и их технические характеристики можно прочитать в инструкции инструмента.

Профессиональные пилы от производителей Штиль, Эхо и Хускварна являются надежными помощниками и обладают высокой мощностью. В таких инструментах используют направляющие длиной от 50 см до 75 см со съемными головками.

Советы по эксплуатации

Перед началом работы с инструментом необходимо проверить пильную гарнитуру. Если требуется смазка шины бензопилы или мелкий ремонт, то нужно этим заняться.

После приобретения нового инструмента его нужно проверить. Для этого нужно поработать на малых оборотах около получаса, а затем проверить натяжение цепи. Править цепь нужно регулярно. При работе инструмент разогревается, и масло попадает на нуждающиеся в смазке детали пильного механизма. Можно посмотреть особенности работы пилы на видео.

Каждая деталь инструмента требует профилактического осмотра, смазки и замены в случае необходимости. Можно сделать вывод, что шина для бензопилы Stihl, Хускварна и других производителей выбирается в соответствии с маркой и моделью инструмента. Она должна четко подходить к пильной цепи, чтобы инструмент служил долго и надежно. Если не соблюдать правила эксплуатации инструмента при низких температурах, то вскоре ему понадобится ремонт.

Если пила пилит криво — причины и что делать

Часто пильщики сталкиваются с тем, что в один момент пила начинает пилить криво. Это вызывает не только неудобства, но еще и усложняет процедуру пиления. Пильщику приходится прилагать усилия не только для удержания инструмента, но еще и для его выравнивания. Мало кто знает о том, что эксплуатировать инструмент с такой деформацией запрещено. Выясним, что же является причиной неровного распила бензопилой, и чем это опасно для пильщика.

Если пила начинает криво пилить, то это говорит о наличии малозаметной деформации шины. Деформация связана с бортиком шины, который имеет неравномерный износ. В результате цепь располагается не ровно, а с небольшим перекосом. Величина перекоса может быть незаметна для глаза.

Устранить неисправность в виде неравномерного износа шины можно путем ее замены. Осуществить равномерное стачивание бортиков направляющей практически невозможно, поэтому рекомендуется заменить ее вместе с цепью. Опасность эксплуатации деформированной направляющей бензопилы в том, что хвостовик цепи может выскочить из паза, что повлечет за собой не самые благополучные последствия.

Шина бензопилы, как и цепь, испытывает большие нагрузки, поэтому наблюдается ее износ

При износе важно своевременно произвести замену детали, не дожидаясь неблагоприятных последствий. Как выбрать, и что надо учитывать при покупке шины на бензопилу, подробно расписано в материале

Направляющая шина для дисковой пилы

Гораздо реже, чем для цепных моделей, встречаются направляющие шины для дисковых пил. Их особенность в том, что они очень редко поставляются в комплекте с пильным инструментом, как это обычно происходит в случае с цепными бензо- и электропилами. Их приходится докупать дополнительно, однако, и среди них имеются свои особенности.

Шина для дисковой пилы представляет профилированную металлическую, обычно алюминиевую, полоску, на которую устанавливается дисковая (циркулярная) пила и движется по ней, как по рельсам вагон. Для того чтобы шина не скользила по обрабатываемому материалу ее снабжают резиновыми или другим вставками с нижней стороны, а также скобами, которых в комплекте может и не быть.

Часто они имеют модульную конструкцию и могут соединяться между собой для создания более длинного полотна.

Какая существует маркировка пильных цепей по шагу?

Режущее звено является наиболее сложным из элементов пильной цепи и фактически состоит из двух частей – режущего сегмента ( с контурным углом Г-образной формы для резания) и ограничителя глубины пропила.

Главным параметром маркировки принято считать шаг. Он представляет собой дистанцию между соседними зубьями инструмента. Шаги бывают 0,325; 0,375; 0,404 дюйма. Каждый из этих типов имеет свое предназначение. В инструкции пилы обычно указывается, какая цепь подойдет для конкретного инструмента. Однако некоторые полупрофессиональные и профессиональные пилы могут работать сразу со всеми видами цепей.

Цепь для мотопил с шагом 0,325 самая распространенная. Она подходит для пил с малой удельной мощностью (0,325-3,5 л.с.) В случае если вы используете бензопилу для обрезания мелких сучков, данный тип подойдет лучше всего.
Цепь с шагом 0,375 пользуется меньшей популярностью, нежели 0,325. Ее рационально использовать на бензоинструментах с мощностью 4 л.с. Данный вид цепи уместно использовать, если вы работаете с тонкой древесиной. Для полупрофессиональных пил шаг 0,375 признан лучшим.
Цепь для бензопилы с шагом 0,404 нужно использовать только в тех случаях, если вы работаете с мощными мотопилами. Мощность инструмента должна быть более 5 л.с. Бензопилы, изготовленные под цепочку 0,404, обычно имеют повышенный крутящий момент.

Существует правило: чем меньше шаг гусеницы, тем меньше продуктивность. Кроме того, шаги пильной цепи влияют на параметр, который называют “агрессивность”. Он подразумевает легкость управления во время работы. Проще говоря, с увеличением шага пильная цепочка сильнее врезается в древесину и начинает ее “рвать”. Следовательно, сила, которую должен приложить человек, должна тоже увеличиться. Еще с увеличением шага будут возрастать габариты звеньев. Это приведет к тому, что рез будет шире. Поэтому можно сделать вывод: для маломощных и бытовых электропил не подойдут цепи с большим шагом.

Типы бензопильных направляющих

Изучая особенности и конструкцию бензопильных шин, надо отметить, что они делятся на типы. Различают следующие типы бензопильных направляющих:

Узкая плоская — используются преимущественно на инструментах бытового предназначения, и только с низкопрофильными типами цепей. Представляют собой зауженную носовую или торцевую часть направляющей. Главное достоинство рассматриваемых узко-плоскостных шин в том, что в них минимизирован уровень опасности от обратного удара. Особенно это актуально для пильщиков-новичков
Облегченный тип — состоит из двух стальных пластинок, которые соединены между собой полиамидной прослойкой. Такая конструкция влияет на вес самого инструмента, поэтому выполняемые работы пильщиком производятся быстро и легко
С возможностью замены головки — используется только на инструментах полупрофессионального и профессионального назначения высокой мощности. Они предназначены для выполнения большого масштаба работ, и отличаются повышенной устойчивостью к высоким температурам. Носовая часть меняется вместе со звездочкой

Если выбирается шина для бензопилы, то учитывать тип направляющей необходимо в первую очередь. При выборе надо отталкиваться от того, для какого типа бензопилы приобретается деталь.

Характеристики бензопил

Мощность бензопилы определяет её производительность: чем больше мощность, тем быстрее она справится со стволом одной и той же толщины. Но это не означает, что мощные пилы однозначно лучше маломощных. Мощные пилы тяжелее и значительно дороже. Во многих случаях легкая маломощная пила справится с поставленной задачей лучше.

Для продолжительных работ по валке леса и пилению бревен от 40 см вам потребуется пила с мощностью от 2500 Вт (от 3.4 л/с) и шиной от 45 см. Такой инструмент относится к категории профессиональных, весит от 6 кг и стоит соответственно.

Если бензопилу предполагается использовать при строительстве или заготовки дров для своего дома или бани, тогда оптимальным выбором будет бензопила средней мощности: от 1500 до 2500 Вт (2.04 – 3.4 л/с).

Пилы мощностью менее 1500 Вт подойдут для обрезки сучьев и пиления некрупных деталей. Зато легкость и компактность позволит использовать такие пилы в стесненных условиях.

От длины шины зависит максимальная глубина пропила. Чем больше длина шины, тем большей толщины бревно или брус можно распилить. Но чем больше длина шины, тем больше требуется мощности для преодоления возросшего трения цепи. Покупая пилу известного производителя, можно быть уверенным, что её мощность соответствует длине шины, а вот среди дешевых пил порой попадаются экземпляры с низкой мощностью и очень длинной шиной.

Если есть сомнения в соответствии длины шины и мощности, то следует ориентироваться на то, что оптимальная мощность для шины 40-45 см – 2 кВт, 35-40 см – 1800 Вт. Пилы с меньшей мощностью обычно комплектуются 30 см шиной.

Шагом цепи называется половина расстояния между любыми тремя заклепками. От шага цепи зависит размер её зубьев.

Шаг цепи также должен соответствовать мощности двигателя: крупные зубья пилят быстрее, но такая цепь потребует большей мощности. Кроме того, чем больше шаг цепи тем грубее рез и сильнее вибрация. При подклинивании пилу с такой цепью будет сложнее удержать в руках.

Шаг в 0,325″ (8,25 мм) обеспечивает максимальную для бензопил чистоту реза. Для валки деревьев и заготовки дров это значения не имеет, но для строителей этот фактор может оказаться важным.

Шаг 3/8″ (0,354″ или 9,3 мм) обеспечивает приемлемую производительность и используется в большинстве бытовых бензопил.

Шаг 0,375″ (9,5 мм) применяется на мощных бензопилах, от которых требуется максимальная производительность. Но работать с такими цепями сложнее и опаснее.

Чем больше ширина паза шины, тем толще направляющие элементы пильной цепи, тем они прочнее и менее подвержены износу.

Шины с шириной паза 1,3 мм обеспечивают минимальный вес цепи и применяются в маломощных бытовых бензопилах.

Шины с шириной направляющих 1,5 мм обеспечивают большую износостойкость и прочность цепи и применяются в полупрофессиональном инструменте.

При большой глубине реза и продолжительной работе нагрузка на цепь вырастает многократно. В этом случае используются прочные цепи с широкими направляющими и соответствующие шины с шириной паза 1,8 мм.

От максимальной скорости вращения цепи зависит производительность пилы, но только если мощность двигателя позволит поддерживать высокую скорость под нагрузкой

Если от пилы требуется высокая производительность, в первую очередь следует обратить внимание на мощность, и уже потом – на скорость, параметры шины и пр

Механизм натяжения цепи позволяет предотвратить провисание цепи вследствие её растяжения. Различают инструментальный и безинструментальный механизмы. Инструментальный механизм требует отдельного инструмента для натяжения цепи (обычно, отвертки). Кроме того, на некоторых моделях с инструментальным натяжением цепи, перед натяжением потребуется снять крышку ведущей звездочки, что также может потребовать времени и наличия соответствующего инструмента. Безинструментальный механизм намного удобнее, подтяжка цепь с его помощью осуществляется просто поворотом регулятора натяжения на корпусе пилы.

Комплектация. Бензопилы требуют периодического технического обслуживания с использованием специального инструмента.

Если в комплекте нет соответствующего набора инструментов, ключей и отверток, то их придется приобретать отдельно – особенно если в пиле применен инструментальный механизм натяжения цепи.

Не лишним также будет наличие в комплекте свечного ключа – на первых порах, вынимать для просушки «залитую» свечу придется неоднократно.

Наличие мерной емкости для топлива поможет соблюсти нужные пропорции при приготовлении топливной смеси – двухтактные двигатели бензопил требуют в качестве топлива бензин, смешанный со специальным маслом.

Выбор бензопилы по назначению

Как правильно измерить давление механическим тонометром: пошаговый алгоритм

На начальном этапе подбора бензиновой пилы необходимо определиться с объемом работ, который вы собираетесь выполнять. Для чего она вам нужна? Спилить пару деревьев на участке – это одно. Заготовка дров для холодной зимы, чтобы отопить дом – совсем другое занятие. Валка делового леса – третье. В связи с задачами и объемами, которые ставятся перед инструментом, выделяют три основных серии по назначению:

Бытовая (или любительская);
Полупрофессиональная;
Профессиональная.

Бензопилы бытовой серии

Выбирая цепную пилу из бытовой серии, следует исходить из того, что данный инструмент не предназначен для частого использования. В основном это обусловлено ограниченным моторесурсом, заложенным производителем при проектировании аппарата. А также более дешевыми узлами и агрегатами. Все это в совокупности с низкой мощностью не позволяет эксплуатировать бензопилы в жестком режиме с большими нагрузками.

Если вам необходимо удалить старое дерево на даче, распилить пару-тройку бревен на дрова для бани, то выбирайте бензопилы из бытовой серии. Они прекрасно подойдут для выполнения небольших хозяйственных работ и небольшого ремонта.

Преимущества:

Недорогие;
Легкие;
Удобные;
Хорошо подходят для дачи.

Недостатки:

Малая мощность;
Ограниченный моторесурс;
Непродолжительное время работы (около 1 часа в сутки).

Бензопилы полупрофессиональной серии

Полупрофессиональная серия бензопил, выбор которых не мал, относится к более серьезным инструментам. Они обладают средней мощностью и повышенным моторесурсом. Их узлы и агрегаты выполнены из относительно надежных материалов. Все это позволяет эксплуатировать пилы до 4…5 часов в сутки со значительными перерывами в работе.

Для тех, кто ведет фермерское хозяйство или постоянно проживает в сельской местности, выбор полупрофессиональной цепной бензопилы вполне обоснован. С помощью такого инструмента можно производить серьезную заготовку дров к отопительному сезону, выполнять строительно-ремонтные работы, осуществлять вырезку старых деревьев на участке и уход за большими садовыми площадями.

Преимущества:

Небольшой вес (до 4,5 кг);
Относительная надежность;
Широкий профиль работ;
Высокий моторесурс.

Недостатки:

Средняя мощность (до 3,5 л.с.);
Пилы не рассчитаны на длительную работу;
Не переносят жесткого режима эксплуатации.

Профессиональная серия цепных бензопил

Самая серьезная и вместе с этим самая дорогая серия карбюраторных пил, которые выбирают для профессионального использования. Название серии говорит само за себя. Основное ее отличие от других – возможность интенсивной и частой эксплуатации на протяжении всего рабочего дня или рабочей смены.

Выбору в пользу бензиновой пилы данной серии способствуют такие критерии как высокая мощность и производительность инструмента. Вместе с этим производители закладывают в свои агрегаты невероятно большой ресурс. Детали и узлы цепных пил данной серии изготавливают из высокопрочных материалов, позволяющих эксплуатировать инструмент на запредельных режимах. Поэтому его выбирают лесные хозяйства для валки леса и заготовки деловой древесины в промышленных масштабах.

Преимущества:

Длительный срок службы;
Возможность длительной работы (до 10…12 часов);
Повышенный ресурс узлов и агрегатов (наработка до отказа составляет около 3000 часов);
Высокая мощность и производительность;
Широкие функциональные возможности.

Если пила пилит криво — причины и что делать

Это интересно!
Причиной неровного распила бензопилой может быть неравномерный износ звеньев цепи или неправильная их заточка. Перед тем, как осуществлять замену шины, убедитесь в том, что исправна цепь.
Устранить неисправность в виде неравномерного износа шины можно путем ее замены. Осуществить равномерное стачивание бортиков направляющей практически невозможно, поэтому рекомендуется заменить ее вместе с цепью. Опасность эксплуатации деформированной направляющей бензопилы в том, что хвостовик цепи может выскочить из паза, что повлечет за собой не самые благополучные последствия.

https://youtube.com/watch?v=k4RbvXpFNK8%3F

Шина бензопилы, как и цепь, испытывает большие нагрузки, поэтому наблюдается ее износ

Публикации по теме

Как правильно натянуть цепь на бензопиле

Устройство и регулировка карбюратора на бензокосах и триммерах

Особенности правильного выбора бензопил

Бензин с маслом для бензопил — как разбавлять и зачем это делается

Причины неровного распила

В любительской бензопильной практике возникает много вопросов, связанных с уходом пропила в ту или иную сторону. Такая неисправность создает существенные неудобства при использовании бензопилы в технологиях деревянного строительства.

Причина этого явления в малозаметной для глаза деформации шины, неправильной заточке или неравномерном износе режущих звеньев цепи. Если профессиональная доводка цепи положительного результата не дала, проблема устраняется заменой всего комплекта.

Источник opilah.com

Правила подбора цепи по шагу

Немаловажный параметр, по которому требуется выбрать цепь для бензопилы – это шаговое расстояние между центрами ближайших звеньев. Точный размер шага цепи соответствует расстоянию между центром первой и третьей заклепок. Чем больше ширина и длина звена, тем шире шаг и соответственно больше расстояние между зубцами. Чем больше шаг цепи, тем больше производительность, но при этом возрастают и энерго затраты и требуется большая мощность.

Маркировка указывается на изделии в единицах измерения – дюймах и имеет всего пять значений:

0,25 или одна четверть;
0,325;
0,375 или три восьмых;
0,404;
0,75 или три четверти.

Крайние размеры шага данной линейки практически не используют. Для профессиональных бензопил с мощностью 5,5 лошадиных сил значение шага в 0,404 дюйма наиболее подходящий вариант. Для использования в быту, оптимальный шаг для бензопил с мощностью в три лошадиные силы – это 0,325 (для не толстых деревянных материалов), а с мощностью в четыре лошадиные силы – 0,375 дюйма.

Как установить шину и цепь на бензопилу и отрегулировать натяжение

Снять и заменить шину на бензопиле не составит труда даже начинающему пильщику. Инструкция по замене имеет следующий вид:

Используя специальный ключ, который идет в комплекте к инструменту, осуществить вывинчивание двух крепежных гаек
После этого демонтируется защитных кожух, который также является ручным тормозом
Демонтируем цепь с инструмента
Извлекается деталь

На место извлеченной направляющей устанавливается новая шина, после чего сборка выполняется в порядке обратном снятию. На завершающем этапе обязательно необходимо отрегулировать натяжение цепи. Чтобы проверить степень натяжения, следует оттянуть цепь посередине направляющей. Правильной регулировка является тогда, когда выход хвостовика не превышает 2/3 от его высоты. Убедиться в том, что цепь не перетянута можно путем перемещения ее по шине, прикладывая небольшое усилие.

Это интересно!
Чтобы увеличить или уменьшить натяжение цепи, необходимо ослабить две крепежные гайки, и вращать регулировочный винт натяжения. На всех моделях бензопил он находится в разных местах. После регулировки нужно затянуть крепежные гайки.
https://youtube.com/watch?v=q88vRFDxQxQ%3F

По окончанию проделанных работ остается завести двигатель инструмента, и проверить его в действии. Цепь не должна издавать звонкий звук, что говорит о правильном ее функционировании.

Чем опасна покупка дешевых китайских шин

В материалы было сказано, что шина является одной из важнейших деталей инструмента. Если эта деталь выходит из строя, то пользоваться инструментом крайне опасно. В любой момент цепь может соскочить с направляющей, и спровоцировать серьезные последствия. Другое дело, когда была куплена только что новая шина, и установлена на инструмент. Недостаток ее в том, что она была приобретена не в фирменном магазине, а на рынке под неизвестным брендом и очень низкой цене. Найти дешевую шину на бензопилу сегодня не трудно, но стоит ли покупать такую гарнитуру? Конечно же нет, и вот к чему это может привести.

Первым делом не оригинальная продукция очень быстро изнашивается, что влечет к необходимости частой ее замены
Одновременно с направляющей изнашивается цепь, которая также подлежит замене
В процессе эксплуатации поддельной направляющей часто наблюдается такое явление, как износ одной боковой части, что в итоге приводит к невозможности произвести ровный или прямой распил
Нарушение целостности детали — это самый сложный и опасный случай, так как при переламывании шины произойдет разрыв цепи, вращающейся на скорости свыше 10 000 оборотов в минуту

Именно поэтому производители рекомендуют не экономить на покупке пильной гарнитуры для бензопилы, и покупать только фирменные и качественные шины и цепи у проверенных продавцов. Ведь от качества этих деталей зависит жизнь человека.

Классификация пильных шин

Пильной гарнитурой называются рабочие элементы бензопилы, которые предназначены для непосредственного выполнения распила: цепь и шина.

Одним из моментов, влияющих на выбор той или иной модели, является тип шины и ее длина. Пильные шины для бензопил классифицируются следующим образом:

узкая плоская – работает в паре с низкопрофильной цепью непрофессиональной бензопилы бытового уровня, минимизирует опасность получения травм за счет практического отсутствия эффекта «обратного удара», что особенно важно для новичков бензопиления;

облегченная – выполняется из двух стальных, соединенных полиамидной прослойкой пластин. Такое конструктивное исполнение значительно снижает общий вес самой бензопилы, что может послужить серьезным преимуществом при выполнении некоторого рода работ;

шина с заменяемой головкой – устанавливается на профессиональных бензопилах средней и высокой мощности, используемых для большого объема длительных работ.. Тип шины – серьезная характеристика, но не единственная, которую необходимо учесть при покупке бензопилы

Тип шины – серьезная характеристика, но не единственная, которую необходимо учесть при покупке бензопилы.

Приобретение шины – непростое дело

При покупке шины, отличной от оригинальной модели, велика вероятность того, что старая цепь с новой шиной никак между собой не состыкуются. Идеальный вариант: примерить все три ключевые составляющие — пару шина/цепь и, собственно, сам бензоинструмент. Незначительная разница, иногда даже не заметная глазу, всего в одно звено может оказаться критичной для всей сборки: цепь либо не оденется вовсе, либо провиснет.

Следующий момент: разные бензопилы рассчитаны на разную ширину шинных пазов, соответственно и ведущие звенья предназначены под использование с разными шинами. Широкие пазы бензопилы придуманы для способной выдерживать значительные нагрузки цепи, отличающейся высоким качеством исполнения и эффективностью работы. При выборе цепи важно свериться с возможной шириной для данной модели бензопилы.

О ширине паза на шинах для бензопилы

Перед тем, как узнать размеры шин для бензопилы, надо вспомнить о том, что инструменты классифицируют на три типа — бытовые или любительские, полупрофессиональные и профессиональные. В зависимости от типа принадлежности инструмента, на бензопилах применяются направляющие с соответствующими размерами ширины паза.

Ширина паза направляющей бытовой бензопилы составляет 1,1-1,3 мм
Полупрофессиональные инструменты комплектуются устройствами, ширина паза которых составляет 1,3-1,5 мм
Профессиональные агрегаты работают с шинами, имеющие ширину паза 1,5-1,6 мм

Причиной перегрева гарнитуры может послужить несоответствие размера хвостовика цепи с шириной канавок шины. Если цепь перегревается, то это влечет за собой ее растяжение, и как итог, она может лопнуть в процессе эксплуатации инструмента.

Это интересно!Причиной перегрева гарнитуры может также служить несоответствие шага цепи с ведущей звездочкой бензопилы. Нормальное функционирование инструмента также зависит от исправности ведущей звездочки. Эта звездочка в процессе работы инструмента не смазывается, что влечет за собой ускоренный ее износ. Компенсируется быстрый выход из строя ведомой звезды использованием высококачественного подшипника

Чтобы продлить срок службы этой важной детали направляющей бензопилы — рекомендуется через каждые 8-10 часов работы осуществлять внесение смазочных веществ

Длина шины. Обращаем внимание!

Направляющий паз шины бензопилы бытовой категории, имеет ширину 1,1 или 1,3 мм. Этот же показатель для профессиональных моделей составляет 1,5-1,6 мм. Несоответствие толщины хвостовика цепи и ширины паза может инициировать перегрев гарнитуры и ее досрочный выход из строя. В другом варианте возможен выход цепи из паза или ее обрыв.

Аналогичные последствия могут быть при несовпадении шага цепи и венца приводного механизма. Во многих моделях бензопил замена ведущей звездочки сопряжена с затратным по времени демонтажем узла сцепления. В ряде случаев требуется оборудование сервисно-ремонтного уровня.

Наиболее востребованный шаг звездочки и пильной цепи для пил мощностью до 3-х л.с. — 0,325 дюйма. Для профессиональной бензопильной техники характерно применение шага 3/8 дюйма.

Ведомая звездочка шины централизованно не смазывается. Этот недостаток компенсируется высоким качеством подшипника, который необходимо намазывать через каждые 8-10 часов наработки. Полноценная замена звездочки шины ведомой, возможна только в оборудованной мастерской.

Унифицированные по посадочным размерам шины представлены в небольшом ассортименте. Как правило, каждый производитель использует собственные стандарты, что исключает возможность эксплуатации бензопилы с пильным оборудованием других брендов.

Отпускная цена направляющих шин определяется размерами, качеством материала и известностью бренда. Самая дорогая наиболее качественная и долговечная в работе продукция ведущих производителей.
Высокая стоимость фирменных шин в полной мере компенсируется высокой износостойкостью и продолжительным эксплуатационным ресурсом.
В среднем ценовом диапазоне – ассортимент шин бюджетного уровня, которыми комплектуются бензо- и электропилы бытового класса. При грамотной эксплуатации и квалифицированном обслуживании, шины категории Стандарт вырабатывают назначенный производителем ресурс с большим превышением.

Менее популярны дешевые недолговечные в эксплуатации шины китайского производства, которые устанавливаются на бензопилы минимального ценового диапазона. Значительная часть такой продукции поступает в продажу под торговыми марками известных брендов.

→ КУПИТЬ ЦЕПЬ 0,325 ПО ЛУЧШЕЙ ЦЕНЕ

Длина новой направляющей шины определяется мощностью и величиной коэффициента крутящего момента силового агрегата.

Модели бензопил малого и среднего мощностного диапазона комплектуются шинами длиной от 30 до 40 см.
Более длинные пильные комплекты создают на двигатель и кинематику инструмента избыточные нагрузки, которые отрицательно отражаются на его тяговых характеристиках и долговечности эксплуатации.
В прилагаемом руководстве по применению указана рекомендуемая длина направляющей шины. Это означает, что не исключается установка более короткой гарнитуры, но имеется ряд ограничений по работе инструмента с шиной увеличенной длины.

Бензопильная техника профессионального уровня оснащается силовыми агрегатами, мощность которых позволяет использовать преимущества шин длиной до 75 см. Зачастую размер шины в сантиметрах и дюймах наносится на ее боковую плоскость.

То, что не в последнюю очередь кидается в глаза при выборе бензопил – размеры шин: именно от них зависит, насколько крупного размера бревна можно будет распилить.

Длина шины бензопилы является одним из важнейших параметров, влияющих на удобство, скорость и безопасность работ. Эта характеристика должна быть согласована с рабочей мощностью двигателя бензопилы, именно поэтому любой серьезный производитель в техническом паспорте своей продукции указывает рекомендуемый параметр длины шины.

Чем чревато непродуманное использование слишком длинных или слишком коротких шин?Следует начать с того, что превышать рекомендуемый производителем бензопилы размер шины нельзя категорически. Меньший размер допускается в разумных пределах, но также не рекомендуется: бытует мнение, что короткая цепь обеспечивает меньшую нагрузку на инструмент, но следует помнить, что это наносит серьезный вред пильной гарнитуре. Допустимый диапазон отклонения должен быть обязательно указан производителем в технической документации, прилагаемой к пиле.

Длинные шины бензопил дают большее удобство при работе со значительным по объему материалом, например, для выполнения глубокого пропила в толстом бревне. Однако использование длинной шины в паре с маломощным агрегатом даст одно разочарование: мощности двигателя не будет хватать на вращение коленвала, а, значит, быстрая распиловка будет просто невозможна. Процесс пиления будет проходить медленно, расход бензина будет увеличен, мотор моментально износится.

Меньшая длина шины при правильно подобранной мощности инструмента обеспечит высокую скорость распиловки и будет оптимальна для использования в работах с небольшими деревьями или досками.

Сейчас читают: Не поступает бензин в бензопилу

10″ = 25 см;

12″ = 30 см;

14″ = 35 см;

16″ = 40 см;

18″ = 45 см.

Как и другой строительный инструмент, бензопилы делятся на профессиональные, полупрофессиональные, модели для домашнего применения. Меньшей мощность и, как правило, производительностью обладают бытовые агрегаты. Для того чтобы подобрать лучшую бензопилу для дома необходимо помнить, что периодичность ее использования будет варьироваться от получаса до 50 минут в день.

https://www.youtube.com/watch?v=MTbgMNNkx3k

Мощность пил для дома зачастую не превышает 2 кВт, чего вполне достаточно для обрезки сучьев, лесозаготовительных работ или возведения ограды. Благодаря небольшому расстоянию от кромки зубьев до ограничителя глубины реза снижается вибрация. Обратной стороной «медали» снижения уровня вибрации является невысокая производительность.

Мощность полупрофессиональных бензопил колеблется от 3000 до 5000 Вт. Подобным инструментом уже можно смело пилить сруб дома, выполнять сложные работы по валке леса. Периодичность использования моделей среднего класса составляет от 5 до 8 часов в день в зависимости от марки. По мнению специалистов, полупрофессиональные пилы являются оптимальным вариантом для строительства дачи, бани, валки леса.

Наиболее производительными, надежными и неприхотливыми в работе являются профессиональные бензопилы, мощность которых достигает 6000 Вт. Подобные инструменты рассчитаны на максимальные ежедневные нагрузки. Благодаря повышенной производительности и увеличенной длине шины лучшие бензопилы этой категории могут без труда обрабатывать деревья диаметром до 40 см.

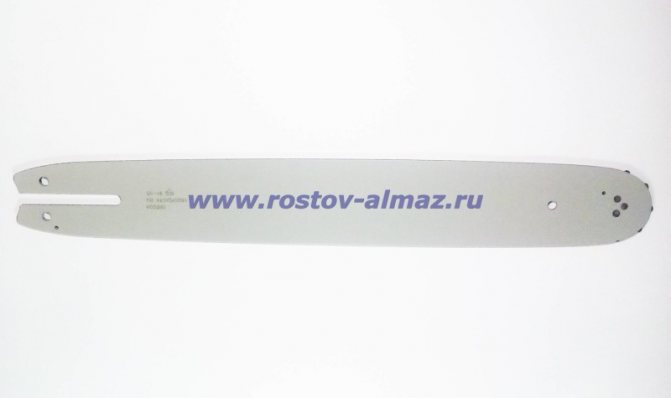

Длина режущей части шины отличается от её общей длины. Длиной шины принято считать длину реза (рабочую часть) – это расстояние от передней части пилы до закругленного кончика носовой части шины. Этот размер округляется до ближайшего в дюймах или сантиметрах. Дюйм обозначается как ” равен 2,54 см.

Например, длина режущей части шины для бензопилы Stihl MS180 – 40 см.40 см ÷ 2,54 = 15,7 дюйма. С округлением получается 16″ (дюймов).Для бензопилы Штиль MS180 подходит 16 дюймовая (40 сантиметровая) шина Орегон артикул 160SDEA074

10″ = 25 см;

12″ = 30 см;

14″ = 35 см;

16″ = 40 см;

18″ = 45 см.

Как продлить срок службы оснастки

В среднем срок службы качественной шины бензопилы составляет не менее 3-х замененных цепей. Ведущую звезду нужно менять в зависимости от ее состояния. Срок службы направляющей быстро снижается, если неисправно работает маслонасос, зубья цепи длительное время не затачиваются, а также в случае эксплуатации инструмента с неотрегулированной натяжкой цепи. Основными причинами ускоренного износа устройства также являются:

Быстрый износ паза и хвостовой части цепи
Слабое или избыточное натяжение цепи
Несоответствие шага с венцом ведущей звезды
Если эксплуатировать инструмент для распиливания замерзлой или твердой древесины
При использовании некачественного смазочного вещества для цепи

Если в паз направляющей попадает грунт или песок, то это приводит к ускоренному износу гарнитуры, поэтому запуск инструмент рекомендуется осуществлять так, чтобы цепь не соприкасалась с землей.

Это интересно!Все стандартные бензопилы профессионального типа оснащаются ведущими звездочками, имеющие шаг 0,325.

Определяем толщину цепи

Толщина цепи зависит от используемой шины. Есть несколько типовых размеров – 1,1 мм, 1,3 мм, 1,5 мм, 1,6 мм. И например цепь толщиной 1,3 мм не подойдет на шину с пазом в 1,1 мм и наоборот.

Толщину легче всего измерить штангенциркулем, хотя зная типоразмеры, толщину можно определить и линейкой.

На нашем фото толщина цепи 1,3 мм. В итоге характеристики этой цепи будут такими:

Шаг – 3\8
Длина – 50 звеньев
Толщина 1,3 мм

Называете их продавцу и ошибки с подбором уже точно не будет. Если вычисления вам кажутся сложными, то тогда снимайте цепь и берите ее с собой в магазин и вам подберут новую цепь по образцу.

Не каждый знает, как измерить шину бензопилы. Цепи бензопилы доступны в безграничных сочетаниях размеров, типов и особенностей. Это связано с тем, что сами бензопилы различаются по размеру и применению

Когда пришло время заменить цепь, особенно важно иметь всю правильную информацию о бензопиле и ее размере цепи. Только в таком случае вы сможете произвести замену правильно

Подбор правильной цепи к бензопиле немного сложнее, чем поиск других принадлежностей для электроинструмента из-за уникального способа измерения шины бензопилы. Нижеприведенная информация объясняет, как измеряются цепи бензопилы, разницу между этими измерениями и как быстро найти номера измерений, необходимые для заказа правильной цепи.

Длина цепи бензопилы сравнивается с измерением шины пилы. Некоторые производители продают цепи для замены только на основе измеренной шины

Важно знать, что универсальных цепей нет. Бензопила с длинной шиной потребует соответственно более длинную цепь

Однако точное средство определения длины цепи включает в себя несколько вариантов измерения, которые влияют в конечном итоге на то, насколько хорошо цепь подходит вашей бензопиле.

Прежде всего, стоит рассмотреть вопрос, как измерить длину шины бензопил?

Вещи, которые вам понадобятся: рулетка. Цепь которая не подходит должным образом на бензопилу представляет собой опасность. Поэтому если вы не уверены в выборе, попросите профессионала помочь определить длину шины и выбрать нужную цепь. Обратитесь к руководству вашей бензопилы чтобы убедиться, что вы покупаете правильный тип цепи.

Перед работой с бензопилой или любым электроинструментом прочитайте все предупреждения о безопасности в руководстве изготовителя. Прежде чем заменять цепь на бензопиле, отключите свечу зажигания или аккумулятор чтобы убедиться, что пила случайно не запустится.

Ниже приведены шаги, которые также можно предпринять, прежде чем начинать поиск подходящей цепной цепи.

Узнайте измерение шага цепи, найдя его на инструменте, в руководстве пользователя, либо разделив расстояние между 3 звеньями на 2 (рекомендуется, чтобы это делалось профессионалом).
Получите измерение цепи либо путем нахождения ее на инструменте, в руководстве пользователя, либо путем измерения толщины приводных звеньев цепи. Все измерения должны быть точными.
Подсчитайте количество отдельных звеньев привода в цепочке. Без исключений. Теперь хорошие новости, все остальное сделать легко. Если у вас есть эти три цифры, подходящая цепочка замены займет всего несколько минут. Все, что вам нужно сделать, это внести правильные измерения и количество звеньев в простую формулу или калькулятор измерения онлайн, и он автоматически определит длину шины.

Все уникальные системы измерения шины требуют небольшой осведомленности в терминологии и других технических вещах. Если вы хотите купить новую цепь для своей бензопилы, то это руководство поможет лучшим образом. С информацией, предоставленной в статье, будет проще сузить выбор до той цепочки, которая нужна в конкретном случае.

Используйте тот метод, который кажется вам наиболее удобным. Измерение шины отличается от фактической длины цепи

Измерение шины важно, когда вы заменяете цепочку или покупаете цепь для будущей замены. Каждому владельцу бензопилы важно знать, как измерить шину бензопилы

Измерение шины выражает длину направляющего стержня бензопилы, а не всю длину шины, которая на самом деле немного длиннее. Если вы хотите узнать истинную длину шины, вам понадобится не только рулетка, но и эффективные методы измерения, представленные выше.

Для подбора шины для бензопилы вам необходимо знать тип хвостика, длину шины, ширину паза и шаг носовой звездочки.

Конструктивные особенности шины

К пильной гарнитуре бензопилы относится шина, которая представляет деталь из высококачественной стали, имеющая удлиненную овальную форму. Один конец направляющей имеет соответствующий вырез для резьбового крепления. Второй конец или торцевая часть имеет встроенную звездочку, которая называется ведомой. Соответствующая конструкция направляющей обеспечивает плавность хода цепи, тем самым снижая нагрузку на двигатель инструмента.

По окружности шины имеется паз или проточка, в которой осуществляется перемещение хвостовиков цепи. При перемещении цепи происходит трение, в результате чего нагревается поверхность шины. Для снижения эффекта трения и уменьшения температуры нагрева, в рабочую зону подается дозированное количество специального масла. Если происходит поломка маслонасоса или заканчивается масло в баке, то увеличивается температура нагрева направляющей, тем самым усиливается скорость износа этих деталей.

Это интересно!Длина шины зависит от мощности инструмента. На бензопилах высокой мощности применяются длинные направляющие, предназначенные для распила деревьев с большим диаметром ствола. Средние и маломощные агрегаты комплектуются короткими шинами, предназначенные для очистки ствола от сучков и спиливания деревьев небольшого диаметра.

Обкатка бензопилы – увеличиваем срок эксплуатации

Не секрет, что после покупки бензопилы необходимо сделать правильную обкатку инструмента. Во время этого процесса происходит притирка всех металлических и пластиковых элементов бензопилы. Обкатка для каждого типа бензопил происходит практически одинаково, и отличается только лишь по времени этого процесса.

Правильная обкатка бензопилы происходит поэтапно. Двигатель должен отработать без нагрузки то время, которое возможно на полном баке топлива. Каждые 5 минут рекомендуется менять число оборотов с холостого хода на максимальную нагрузку. После первичной обкатки, можно приступать к следующему этапу, во время которого допускается делать нагрузку на двигатель до 50% всей его мощности, путем распила древесины. Выполняется данный этап на протяжении 10 часов. После этого можно эксплуатировать бензопилу на полную мощность, в рекомендованной производителем нагрузке.

Маркировка цепей для бензопил

Базовая классификация цепей основывается на шаге, то есть расстоянии между зубьями или заклепками в линии резки. К наиболее популярным типоразмерам можно отнести гарнитуру с шагом на 0,325 и 0,404 дюйма, но на этом величины не ограничиваются

Принципиально важно учитывать и совместимость того или иного размера с шиной бензопилы. Бытовые простейшие модели техники, как правило, поддерживают лишь один определенный шаг установки, в то время как профессиональные агрегаты допускают возможность работы с несколькими типами цепи. Для понимания того, какая цепь лучше для бензопилы в конкретном исполнении, следует разобраться с особенностями каждого типоразмера:

Для понимания того, какая цепь лучше для бензопилы в конкретном исполнении, следует разобраться с особенностями каждого типоразмера:

Цепь с маркировкой шага на 0,325. Минимальный формат, но, как уже говорилось, он является и одним из наиболее распространенных. Оптимальная мощность для работы с такой цепью – до 3 л. с. На практике с такой техникой можно осуществлять спил сучьев, резку тонких бревен и заготовку дров.
Цепь с шагом на 0,375. Средний формат, подходящий для инструмента мощностью 4-6 л. с. Пограничный размер между бытовым и профессиональным. Такие цепи подходят для работы с пиломатериалами среднего размера.
Цепь с шагом на 0,404. Данный размер применяется в основном на профессиональных бензиновых пилах большой мощности. Крупный шаг дает возможность работы на лесных хозяйствах, где производится валка деревьев.

Широкий и узкий паз направляющей и как он влияет на производительность инструмента

Кроме длины, надо также учитывать такой критерий, как ширина пазов. Как она влияет на производительность инструмента?

Широкий паз на направляющих способен выдерживать большие нагрузки цепи. Шины с большой шириной пазов применяются на инструментах профессионального и полупрофессионального типа
Узкие пазы используются на бытовых и полупрофессиональных агрегатах низкой мощности, которые рассчитаны на небольшие нагрузки

Для соответствующей ширины паза важно подобрать правильный вариант цепи.

Как продлить срок службы оснастки

Быстрый износ паза и хвостовой части цепи
Слабое или избыточное натяжение цепи
Несоответствие шага с венцом ведущей звезды
Если эксплуатировать инструмент для распиливания замерзлой или твердой древесины
При использовании некачественного смазочного вещества для цепи

Разновидности

Хобби класс пил обычно оснащен направляющими 30-40 см. Полупрофессиональные пилы имеют шины протяженностью 38-45 см. А вот на профессиональных мощных моделях устанавливают направляющие для цепи от 50 см до 90 см. При наличии длинной цепи возрастает нагрузка на двигатель, и в то же время уменьшается сила движения на каждый зубец цепи.

Шины для бензопилы husqvarna и других марок соответствуют установленным цепям и различаются по такому шагу:

Направляющая с шагом 0,375 дюйма для низкого профиля цепи;
Направляющая с шагом 0,325 дюйма;
Направляющая с шагом 0,375 дюйма;
Направляющая с шагом 0,404 дюйма.

Также различается толщина паза, по которому перемещается пильная цепь. Выделяют такие направляющие для цепи:

Направляющая для пилы с толщиной паза 0,043 дюйма;
Направляющая для пилы с толщиной паза 0,050 дюйма;
Направляющая для пилы с толщиной паза 0,058 дюйма;
Направляющая для пилы с толщиной паза 0,063 дюйма.

Еще одно различие направляющих – количество звеньев в предназначенной для них цепи. На них ставится обозначение «DL» (от англ. drive link – ведущее звено). Можно для интереса самостоятельно определить количество звеньев сосчитав их. На фото представлены различные виды направляющих.

Другие критерии выбора шины

Необходимо помимо длины оценить и другие критерии:

толщина направляющей;
шаг паза и звездочки;
разновидность формы хвостовика.

Толщина – это еще один ключевой момент, который нужно учитывать. Толщина паза шины и ведущего звена должны совпадать идеально. Это обеспечивает стабильную работу конструкции и исключает соскок при небольших оборотах пилы.

Шаговые параметры паза шины должен совпадать с таковыми у цепи. Широкий паз на направляющих выдерживает большие нагрузки и используется для профессионального или полупрофессионального инструмента. Паз с узкими параметрами – для бытовых бензопил.

Хвостовик направляющей имеет строго определенную форму и отверстия с пазами для ее закрепления. На хвостовике всегда есть специальные технологичные отверстия – каналы. Если каналы на пиле и шине не совпадают, то возникнут проблемы с подачей масла.

Шина – одна из важнейших деталей качественной бензопилы. Она отвечает за многие параметры работы и потому многие производители рекомендуют приобретать оригинальные комплектующие для своих инструментов. Все направляющие условно подразделяются на три группы использования:

К выбору необходимо подходить внимательно, поскольку это не только залог успешной работы, но и безопасность.

Источник

Как измерить длину шины электропилы правильно

Последовательность звеньев

Популярные модели

Фермерские и профессиональные модели

Советы по эксплуатации

Если пила пилит криво — причины и что делать

Направляющая шина для дисковой пилы

Какая существует маркировка пильных цепей по шагу?

Типы бензопильных направляющих

Характеристики бензопил

Выбор бензопилы по назначению

Бензопилы бытовой серии

Преимущества:

Недостатки:

Бензопилы полупрофессиональной серии

Преимущества:

Недостатки:

Профессиональная серия цепных бензопил

Преимущества:

Если пила пилит криво — причины и что делать

Публикации по теме

Причины неровного распила

Правила подбора цепи по шагу

Как установить шину и цепь на бензопилу и отрегулировать натяжение

Чем опасна покупка дешевых китайских шин

Классификация пильных шин

Приобретение шины – непростое дело

О ширине паза на шинах для бензопилы

Длина шины. Обращаем внимание!

Как продлить срок службы оснастки

Определяем толщину цепи

Конструктивные особенности шины

Обкатка бензопилы – увеличиваем срок эксплуатации

Маркировка цепей для бензопил

Широкий и узкий паз направляющей и как он влияет на производительность инструмента

Как продлить срок службы оснастки

Разновидности

Другие критерии выбора шины
