Перфоратор Makita перестал долбить но сверлит причина

При сверлении отверстий перфоратором главным фактором является не вращение бура, а удар. От его силы зависит как скорость бурения, так и способность инструмента справляться с особо твердыми строительными материалами (бетон, гранит и прочие).

Пыль и постоянные нагрузки на инструмент негативно сказываются на его работе. В процессе эксплуатации сила удара может заметно снизиться или исчезнуть совсем.

Как работает перфоратор и почему он «отказывается» долбить?

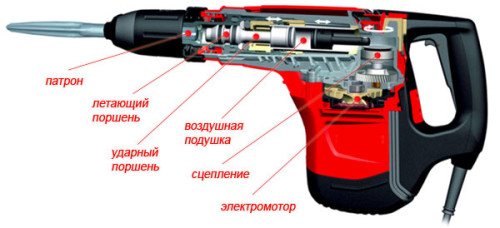

Ударный механизм перфоратора

Большинство современных перфораторов имеют электропневматический ударный механизм. «Электро» – потому, что механика приводится в движение электродвигателем, а «пневматический» означает, что боек, бьющий по хвостовику бура, приводится в движение воздухом.

1. Шестерня передачи вращения от двигателя
2. «Пьяный» подшипник
3. Поршень
4. Ударник («летающий поршень»)
5. Ствол
6. Боек
7. Патрон SDS

При нажатии на кнопку двигатель передает вращение валу с «пьяным» подшипником, который в свою очередь приводит в движение поршень внутри ствола. При движении поршня вперед, между ним и ударником возрастает давление воздуха. Ударник двигаться в сторону бойка и бьет по нему. Боек передает энергию удара в бур. Затем поршень совершает движение в обратную сторону, создавая в стволе область разрежения. За счет этого ударник возвращается в исходное положение, после чего весь цикл повторяется.

Большинство перфораторов имеют два или три режима работы:

• комбинированный режим: удар и вращение бура;
• режим блокировки вращения: работает только ударный механизм;
• режим блокировки удара: перфоратор можно использовать в качестве дрели или миксера для приготовления строительных смесей.

Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

Электроинструмент фирмы Makita давно зарекомендовал себя как профессиональный, надёжный и простой в обслуживании. К тому же он обладает хорошей ремонтопригодностью и относительно невысокой ценой.

Из всех линеек перфораторов хочется остановиться на модели Makita HR 2450. Инструмент очень удобен в эксплуатации, имеет три режима работы и выдерживает очень длительные нагрузки. У автора этих строк перфоратор проработал верой и правдой более шести лет без поломок. Причём использовался он в режиме интенсивных нагрузок. Но в один прекрасный момент…

Процесс работы

Разборку перфоратора следует начать со снятия защитного резинового колпачка – пыльника. Он легко снимается, достаточно взять его пальцами и стянуть со ствола.

Затем, надавив на пластмассовую крышку и сжав пружину фиксатора механизма SDS. снимаем отвёрткой стопорное кольцо.

Крышка снимается со ствола, а за ним, опять сжав пружину, вытаскиваем шарик-фиксатор вместе с пружиной и фигурной шайбой.

После чего разбирается переключатель режимов работы. Под крышкой, удерживающей красную кнопку-фиксатор, есть специальный паз под отвёртку. Вставив в этот паз отвёртку и поддев крышку слегка сначала с одного края, а затем со второго, аккуратно снимаем её. Здесь не следует прилагать значительных усилий, крышка всё же пластмассовая и может сломаться. Красная кнопка вместе с пружиной удаляется из корпуса переключателя, и он переводится влево до упора, чуть дальше режима сверления. Именно из этого положения он и снимается из коробки редуктора. Для этой операции переключатель надо слегка подцепить тонкими отвёртками с обеих сторон и извлечь вместе с резиновым уплотнительным кольцом.

Снимаем переключатель режимов перфоратора

Теперь снимается коробка редуктора. Крестовидной отвёрткой откручиваем четыре болта, соединяющие коробку с корпусом статора. Затем, придерживая её рукой, нужно слегка стукнуть киянкой по торцу ствола для того, чтобы коробка сошла с редуктора.

Сняв коробку, вынимаем ствол из редуктора. Он снимается легко.

Ветошью необходимо удалить старую смазку, а ствол промыть бензином или керосином и насухо вытереть.

Итак, как было сказано выше, потребовалось менять полностью весь ствол. Однако купленный в сервисном центре сей предмет оказался «гол как сокол». То есть на нём не было ровным счётом ничего и пришлось все детали со старого ствола переставлять на новую «болванку».

Самой сложной операцией оказалась извлечения ударника из корпуса ствола. В корпусе ствола есть специальные отверстия, через которые видно стопорное кольцо. Это кольцо удерживает в седле корпуса боёк с кольцами и резиновыми демпферами. Вставив тонкую отвёртку в отверстие, немного отгибаем кольцо. Делаем это сначала с одной стороны, а потом с другой. Стопор должен выйти из паза.

Затем изнутри самодельным крючком из проволоки вытаскиваем стопор на свет божий.

Проволочным крючком достать стопор изнутри

Далее извлекаем боёк с шайбами и резиновыми кольцами. Необходимо для сборки запомнить или зарисовать расположение всех колец и шайб. Если что-то пойдёт не так, помогут фотографии и рисунки из статьи.

Теперь необходимо снять зубчатое колесо с вала. Надавив на шайбу и сжав пружину, тонкой отвёрткой следует вывести стопорное кольцо из канавки. Удалив его, снимаем шайбу, пружину и зубчатое колесо со ствола.

Зубчатое колесо надевается на новый ствол и вводится в зацепление со шлицами. Следом на него устанавливается пружина с шайбой и стопор. Нужно вставить стопорное кольцо и зафиксировать механизм в рабочем положении.

Для этого следует взять ствол в обе руки и, уперев его в ладони, пальцами с силой сжать пружину, одновременно сдвигая вниз шайбу и стопор. Сжимать надо до тех пор, пока стопор не зайдёт в канавку.

Затем внутрь ствола устанавливается боёк с шайбами и резиновыми кольцами в том порядке, в каком он разбирался. Но прежде надо обратить внимание на состояние ударника, его внешний вид.

Если боёк имеет выбоины и раковины после долгой работы или потому, что был поцарапан об разбитую втулку, то его следует немного зашлифовать. Для этого он зажимается в патрон дрели и обрабатывается мелкозернистой наждачной шкуркой. Но если неровности слишком большие, то ударник будет проще заменить.

READ Слабая Искра На Триммере Причина

Необходимо смазать боёк специальной смазкой перед установкой и в дальнейшем пользоваться смазочным материалом при работе. Вставляя бур в перфоратор, необходимо наносить немного смазки на его хвостовик. Этим самым продлевается срок службы машины.

Установив механизм бойка в ствол, фиксируем его стопорным кольцом. Отвёрткой пробуем подвигать ударник с обеих сторон внутри ствола. Он должен легко ходить в канале и не заедать.

Собранный ствол устанавливаем в корпус редуктора. Надевая его на цилиндр с поршнем, вводим его в зацепление с ведущей шестернёй и вставляем в корпус. Все детали следует хорошо смазать при сборке.

После чего устанавливаем коробку редуктора, предварительно смазав игольчатый подшипник. Четырьмя болтами притягиваем коробку к корпусу статора и устанавливаем на место переключатель режимов работы. Для этого устанавливаем его в положение, чуть левее режима сверления. Вставляем красную кнопку-фиксатор с пружиной и передвигаем переключатель уже на режим сверления. Защёлкиваем пластмассовую крышку и проверяем работу переключателя.

Устанавливаем на место переключатель режимов

Защелкиваем крышку переключателя режимов перфоратора

Затем, завершающим аккордом, собирается механизм SDS Установив пружину механизма, надеваем фигурную шайбу и вставляем шарик. После чего пластмассовой крышкой сжимаем пружину механизма и вставляем стопорное кольцо. Надеть резиновый пыльник уже не составит особого труда.

Сжав пружину с шайбой, устанавливаем шарик фиксатор

Пробуем перфоратор под нагрузкой. При работе машины не должно быть посторонних шумов в редукторе, переключатель режимов работы должен легко передвигаться не заедая. В общем, всё должно работать, как до поломки.

Причины отсутствия удара

На первый взгляд кажется, что ударный механизм имеет простую конструкцию, и ломаться там нечему. Нагрузка, пыль и вибрация постепенно берут свое. Обычно сила удара снижается по мере износа механизма и в итоге сходит на нет. Резкое исчезновение удара объясняется деформацией или разрушением некоторых деталей.

Боек и ударник

Эти детали изготавливают из высокопрочной стали. Боек выходит из строя редко, но втулка, в которой он двигается, поглощает часть ударной энергии и со временем разрушается. Осколки заклинивают боек, и перфоратор перестает бить.

Ударник («летающий поршень») имеет компрессионное кольцо. При его износе часть воздуха проходит в зазор между цилиндром в стволе и ударником. Чем больше износ, тем слабее удар. Проблему решает замена кольца на новое.

Иногда ударная часть «летающего поршня» разбивается о боек. Обычно это результат давления на перфоратор при бурении отверстий. Скорость сверления не увеличивается, но нагрузка на механизм возрастает, что ускоряет износ. Ремонт заключается в снятии фаски на наждачном станке или замене детали.

«Пьяный» подшипник

Он насажен на вал под углом и приводит в движение поршень. При наличии выработки или разрушении подшипник подлежит замене.

Переключатель режимов

Детали механизма могут выйти из направляющих пазов. Это может быть следствием деформации, износа или частой работы инструментом с не полностью включенным режимом. Неисправность устраняется установкой деталей на свои места или заменой на новые.

Смазка

Несвоевременная замена смазки тоже может быть причиной отсутствия удара. Работа перфоратором подразумевает наличие пыли, которая не лучшим образом влияет на свойства смазочных материалов. Пыль может забить отверстия в цилиндре, предназначенные для циркуляции воздуха при работе ударного механизма. Такой же эффект не исключен при использовании слишком густой смазки, не предназначенной для перфораторов.

Характерные неисправности в перфораторах Bosch и способы их устранения

Нет ничего вечного. И самые надежные перфораторы Bosch со временем начинают ломаться. Но любую неисправность можно отремонтировать своими руками, если иметь подробное руководство по выполнению ремонтных работ. Ниже мы предлагаем вам пособие по обнаружению неисправностей в перфораторах Bosch и методику их устранения. Основными причинами появления поломок являются:

• неаккуратная работа с инструментом;
• неправильное хранение перфоратора;
• большие нагрузки при работе на рабочие органы при долблении или сверлении;
• перегрев инструмента;
• длительная работа без перерыва;
• несоблюдение сроков проведения технического обслуживания.

Условно неисправности можно поделить на механические и электрические.

Далее мы рассмотрим неисправности по их принадлежности, разделив на неисправности по механической и электрической части.

Рассмотрим варианты, при которых перфоратор не долбит, но сверлит

Износ резиновых колец на ударнике, бойке, поршне.

Данная причина появляется постепенного, по мере износа резиновых колец. Сначала удар ослабевает, затем пропадает вообще.

Неисправность устраняется путем замены указанных резиновых колечек на новые.

При любом ремонте перфораторов, его узлов, замене подлежат все резинотехнические изделия.

Ремкомплект резиновых уплотнительных колец к перфоратору Bosch 2-26

Ослабла сила конической пружины, прижимающей муфту сцепления

Когда сила давления пружины поз.50 уменьшается, муфта сцепления проскальзывает на промежуточном валу, не передавая вращение от малой прямозубой шестерни на большую шестерню поз.22 вала ствола поз.821 ударного механизма. Кстати, на разных моделях Bosch муфты сцепления устроены по разному.

Детали узла передачи момента вращения и поступательного импульса

Перфоратор перестает долбить, но сверлит

Перфоратор не долбит под нагрузкой или в холостом режиме по следующим причинам:

• износились резиновые кольца ударника, бойка, поршня;
• развалилась обойма подшипника качения;
• разрушился цилиндр, боек ствола ударного механизма;
• срезало шлицы муфты сцепления, установленной на промежуточном валу;

READ Можно Ли Дрелью Закручивать Саморезы

Makita HR 2450 нет удара

Что делать, если нет удара в перфораторе

Если инструмент отказывается долбить, необязательно сразу его разбирать или планировать поход в сервис. Иногда причины отказа могут быть элементарными.

В некоторых моделях перфораторов режим удара блокируется реверсом. Достаточно передвинуть рычаг в нужное положение. Аналогичный эффект может быть от не до конца повернутого переключателя режимов.

При вертикальном сверлении пыль и мелкие осколки могут забить патрон и боек под буром. Вынув бур, необходимо очистить патрон от мусора и протолкнуть боек вниз.

Использование дешевых расходников тоже может оказаться причиной неисправности. Хвостовик некачественного бура иногда оказывается расклепанным в виде «грибка» внутри патрона. Не всегда удается извлечь такой бур без разборки патрона.

Качественные расходники, своевременная профилактика и обслуживание гарантированно исключают отказ инструмента в самый неподходящий момент. При появлении намеков на неисправность лучше сразу обратиться в сервис или при наличии опыта произвести ремонт самостоятельно.

У каждого настоящего мужчины дома или в гараже лежит перфоратор. Но какие бы у вас ни были «золотые» и аккуратные руки, рано или поздно ваш громкий «помощник» ломается. Ремонт подобного аппарата редко находится поблизости к дому, так что зачастую лучший способ – попробовать починить собственноручно.

В данной статье рассмотрим, как быстро определить причину неисправности и починить технику в домашних условиях.

Особенности обслуживания перфоратора

Любое отклонение от хорошей работы уже является предупреждением, что что-то не так. Если ваш инструмент стал работать не как прежде, а с какими-либо погрешностями, то вы всегда можете сами узнать причину. Но для этого необходимо понимать, как устроен перфоратор изнутри.

Читать также: Марки алюминиевых сплавов и их применение

Покупая прибор, особенно дорогой и брендовый, клиент в первую очередь обращает внимание на качество. Ведь так хочется, чтобы аппарат прослужил долгое время. Но независимо от цены и производителя, всегда имеется две составляющие части: электрическая и механическая.

От того, в какой части находится поломка, и будут зависеть особенности ремонта.

При разборке и починке перфоратора своими руками вам нужно знать характеристики аппарата, как установлен двигатель: вертикально или горизонтально.

Если ротор установлен вертикально, то такие перфораторы называются бочковыми. Их особенность в том, что они работают по принципу кривошипно-шатунного ударного механизма. Такой инструмент более тяжелый, но при этом он мощный. Стоит учесть, что из-за этого вертикальному перфоратору требуется больше смазки, чтобы поддерживать его в порядке.

Перфораторы, где двигатель находится горизонтально, менее прихотливы и более удобны в использовании. Такой инструмент идеально подойдет для домашнего ремонта.

Когда вы все это узнали, самое время понять, что внутри. Электрическая часть всегда находится ближе к тому месту, за которое необходимо держать перфоратор. В ней располагается «сердце» нашего ударного механизма – двигатель. Кроме того, в этой части установлена кнопка включения, конструкции, которые поглощают помехи, а также шнур электропитания.

Механическая часть включает в себя сам ударный механизм, редуктор и патрон. Это основные детали данной части. Иногда для усовершенствования модели добавляют новые механизмы: разные режимы работы, пылесос и другие дополнения.

Ремонт перфоратора: советы профессионалов по разборке бытовых и профессиональных устройств

Перфоратор является незаменимым инструментом для сверления отверстий в бетонных стенах и многих других подобных работах. Иногда может произойти поломка этого прибора. В этой статье описано устройство и принцип действия, диагностика наиболее распространенных неисправностей и того, как отремонтировать перфоратор своими руками.

Конструкция прибора

Перфоратор обладает сильной ударной функцией, которой нет у обычной дрели. Это достигается наличием специальных элементов конструкции, которые создают пневматический толчок рабочего инструмента с большой кинетической энергией.

Вращающее движение электрического двигателя преобразуется в колебательное движение за счёт сжатия воздуха между двумя поршнями. Компрессия создается за счет колебания поршня, которое передается ему от электродвигателя с помощью специального редуктора.

Несмотря на сложность конструкции, большинство поломок легко диагностируются и устраняются, в сложных случаях для ремонта перфораторов следует сначала обратиться к подробной инструкции.

Основные неисправности

Существует более десятка наиболее частых причин неполадок перфораторов. Поломки могут быть вызваны неисправностями в механике или электрике.

При рабочем моторе могут возникать следующие механические поломки: нет вращения бура, он не совершает ударные движения, сверло не фиксируется в патроне или застряло в нем, присутствуют посторонние шумы при работе оборудования.

На неисправность в электрике указывают следующие характерные признаки: нет попыток вращения электрического двигателя, на электрических щетках коллектора высекаются сильные искры при работе, от прибора исходит едкий дым или присутствует соответствующий неприятный запах.

Порядок ремонта

Для того чтобы произвести ремонт оборудования требуется его разборка. Для этого необходимо следующее оборудование: ключи, отвертки, тиски и съемники для подшипников. При смазке механических частей понадобится ветошь и растворитель.

Для ремонта электрической части перфоратора могут понадобиться схемы обмоток и провода.

Чтобы разобрать прибор необходимо вначале снять патрон. После этого раскрывается корпус. По необходимости можно открыть только часть с двигателем или отсек с редуктором. Для ремонта неисправных деталей перфоратора следует вначале изучить фото проведения подобных работ.

Давайте рассмотрим наиболее распространенные неисправности оборудования, порядок осмотра и ремонта неполадок перфоратора.

Перфоратор не бьет

Прибор включается, с помощью него можно сверлить отверстия как обыкновенной дрелью, но не работает ударный механизм. Эта неисправность может быть обусловлена поломкой плавающего подшипника или разрушением бьющего механизма. В этом случае вышедшие из строя детали подлежат замене.

Отсутствует вращение

При включении прибора отсутствие вращения может быть вызвано неисправностями электрики или механики. Если прибор никак не реагирует на включение, то проблема в электрике. Мог произойти разрыв провода, сломался выключатель или произошло замыкание катушек электродвигателя.

Если вместо работы раздается гул, но нет вращения, то проблема в механике: ротор электродвигателя не может совершать вращательные движения.

Искрение щеток

Наиболее распространенной причиной искрения является снижение толщины щеток. С их уменьшением ослабевает давление прижимающих пружин, появляется дополнительный зазор, через который проскакивают большие искры.

Если замена графитовых щеток не поможет устранить искрение, то причина лежит в коротком замыкании обмоток статора или ротора и требуется их перемотка. Для поиска короткого замыкания применяется тестер.

Для того чтобы снизить вероятность поломки электродвигателя необходимо следить за состоянием его щёток и подшипников. Обмотки следует покрыть дополнительным слоем диэлектрического лака. Следует следить за чистотой деталей двигателя. На поверхность покрытую смазкой легко садится пыль.

Сильный нагрев

Чрезмерное повышение температуры при работе может быть вызвано неисправностью мотора. В этом случае требуется его незамедлительный ремонт.

Замена основных деталей

При эксплуатации прибора необходимо следить за его исправностью. При появлении первых признаков неисправности необходимо проводить срочный ремонт. Для того чтобы избежать серьезного ремонта нужно следить за состоянием и по необходимости менять следующие элементы: подшипники, кнопка включения, графитовые щетки и патрон.

Подшипник меняется в том случае, если из него потекла смазка, он тяжело прокручивается или скрипит. Для выполнения этой операции потребуется съемник и деревянный молоток.

Кнопка включения меняется очень легко. Для этого требуется разборка корпуса. При этом необходимо проследить отключение прибора от сети.

Щетки меняются также очень просто. В профессиональном оборудовании не требуется разборка корпуса. Патрон перфоратора можно заменить целиком или произвести замену вышедших из строя элементов.

Для того что бы оборудование прослужило долгие годы требуется выполнять техническое обслуживание, хранить его в чистоте, вовремя делать очистку и смазку движущихся частей и выполнять замену щеток и подшипников. В этом случае ремонт может вовсе и не понадобиться, оборудование будет исправно служить долгие годы.

Фото процесса ремонта перфоратора

Определение неисправностей

Как уже отмечалось, некоторые проблемы можно определить сразу. Главное, понять, в какой части перфоратора образовалась проблема.

Если вы чувствуете запах гари, инструмент стал слишком шумным или быстро нагревается, слышится скрежет или уже появляется дым, то это является признаками того, что ваш ремонтный прибор не работает должным образом.

Если вы поняли, что проблема в электрочасти, то будьте аккуратны. Проверьте, что перфоратор обесточен, иначе ремонт такого инструмента опасен не только для него самого, но и для вашего здоровья.

Когда перфоратор отказывается включаться, поломка является электрической, и вам следует проверить, не оборвались ли провода. В таком случае сначала определите, где именно оборвался провод, затем замените его или укоротите в месте обрыва.

Если слишком нагружать перфоратор, то может произойти выгорание гасящего механизма. Тогда придется заменять все сгоревшие части.

Для предотвращения этого делайте перерывы в работе. Например, останавливайте прибор через каждые 20 минут непрерывной работы.

Если внутри что-то искрится, то, скорее всего, проблема в щетках. Они либо неплотно прилегают к якорю, либо туда попала влага, и они начали окисляться. Тогда оптимальным решением будет заменить их.

Если же вода попала уже и на якорь, то придется аккуратно высушить все, но так, чтобы не испортить еще и обмотку. Для этого используйте ватную палочку и спирт.

Дополнительный признак проблем со щетками – появление дыма. Значит, эти приспособления стерлись, и провода соприкасаются с якорем. В таком случае щетки следует заменить новыми.

Кроме того, дым может значить, что неисправность в моторе – он заедает, нагревается, и от этого появляется дым. Неисправности в механической части в большинстве случаев определяются на слух. Шум и скрежет – основные признаки проблемы в этой части перфоратора. Исправить неприятности здесь намного проще и безопаснее для здоровья.

Самый частый признак, что случилась неполадка – снижение продуктивности. Часто именно из-за поломки переключателя перфоратор перестает долбить. Стоит заменить кнопку включения для дальнейшей работы.

Еще возможным основанием ухудшения уровня работы может быть загрязнение аппарата. Для устранения проблемы необходимо прочистить и смазать прибор.

Для профилактики неисправности, после каждого использования инструмента необходимо протирать хотя бы его поверхность от пыли и кусочков кирпича.

Кроме того, часто возникают проблемы с самим ударным механизмом. Но чтобы определить точную причину, необходимо обследовать всю часть, поскольку проблема может быть как в сверле, так и в маленьком железном шаре внутри патрона. Поэтому для ремонта ударного механизма следует искать причину во всей механической части прибора.

Порядок разборки и сборки

Освободив и вычистив в мастерской место под ремонтные работы с электрооборудованием, и подготовив необходимый набор инструментов, перфоратор начинают последовательно разбирать для определения неисправности, внимательно осматривая каждый узел и деталь. Разбор инструмента проходит по следующей схеме.

Снятие патрона

Убедившись, что перфоратор обесточен, из головки патрона извлекают установленную насадку, после чего отделяют и разбирают патрон. Для этого:

1. Плоской отверткой открепляют резиновую насадку-пыльник.
2. С помощью плоскогубцев размыкают и снимают стопорное кольцо.
3. Аккуратно отделяют пластиковую анти-инвазивную трубку-кожух, следя за тем, чтобы не выпали подшипниковые шарики, шайба и пружина.
4. Детали выкладывают и вычищают от смазки, после чего осматривают на предмет повреждений.

Справка. В ситуации, когда установленную насадку заклинивает в кулачном механизме патрона, рекомендуется простучать его по кругу резиновым молотком, после чего влить 5-7 капель жидкой смазки. Операцию проводят 2-3 раза с перерывом в 3 минуты, после чего плоскогубцами извлекают насадку (зубило или лопатку).

Как снять переключатель режимов

Для диагностики внутренних узлов необходимо снять корпус перфоратора и очистить поверхность узлов от пыли. Начинают разбор с отделения регулятора режимов работы.

Его переводят до упора — как правило, это крайне правое положение (ниже значка отбойного режима), после чего, поддев плоской отверткой, вынимают регулятор из его гнезда.

Как проверить кнопку пуска и щетки

Далее мастер отвинчивает крепления корпуса, снимает его и начинает обслуживание внутренней части устройства.

Первое, что проверяется – кнопка запуска вращения инструмента. Кнопка отделяется от проводов электропитания и тестируется мультиметром.

Если пластик, из которого изготовлена кнопка, не оплавлен, значит стартовый механизм и установленный в нее регулятор оборотов работают исправно. В противном случае узел заменяется на новый.

Следующий шаг – извлечение, проверка и прочистка, а при необходимости и замена щеток силового блока.

Извлекают щетки, подцепляя их тонкими щипцами или отверткой. Исходя из конструктивных особенностей двигателя, щеточные каналы оборудуются специальными пробками. Их вытягивают, отжимают пружины и удерживающие шурупы. Теперь щетки извлекаются без необходимости разбора движительной части. Щетки и каналы, в которых они протянуты, прочищают. При установке их в исходное положение важно не перепутать левую и правую. Если же графитовая структура одной из щеток повреждена, ее заменяют на новую, подходящую по размеру и конфигурации сечения.

Как правило, в комплектацию современных моделей включают 2-3 подходящие щетки для замены изношенных.

Как разобрать электродвигатель

Чтобы осмотреть движительную часть, первое, что делает мастер – отделяет ее от ударного механизма и редуктора. Для этого выкручивают удерживающие болты (их четыре), после чего:

1. Ротор (или роторный якорь) извлекают из втулки редукторного привода.
2. Отделенный двигатель вынимают из корпуса.
3. Ротор и обмотки статора диагностируют отдельно.
4. Роторный якорь проверяют на целостность обмоток и отсутствие перемыкающих и перекручивающихся витков. Также мастер обратит внимание на подшипники – если их целостность нарушена, их извлекают и заменяют.
5. Выкрутив удерживающие винты, мастер извлекает статор, слегка покачивая или постукивая по нему.
6. Обмотку ротора и статора обследуют мультиметром, замеряя сопротивление на ламелях.

Важно. Если нарушена обмотка статора, мастер может перекрутить ее в условиях мастерской, если же неисправность в роторном якоре, его, скорее всего, придется заменить.

Как разобрать и проверить другие элементы

Разобравшись с электрикой, мастер приступит к обследованию механических узлов:

1. Отделить от редукторного привода пластиковый кожух. При этом рекомендуется провести по кожуху магнитом, чтобы не выкатились отдельные детали, например, шариковые подшипники.
2. Извлечет осевой вал из «пьяного» или плавающего подшипника, именно его «качание» передает ударный импульс в патрон.
3. Снимет ведущие шестерни (с кривыми и прямыми зубцами) удалив стопорные кольца, после чего отделит и подшипник.
4. Отделит с растровой втулки стопорное кольцо и выкрутит ударный болт, после чего проверит целостность ударника, изготовленного из прочных металлов.
5. Обследовав узлы и, при необходимости, заменив поврежденные элементы, конструкция собирается последовательными блоками. Мастера рекомендуют смазывать каждую деталь и узел во время сборки.

Важно! В кольце «пьяного» подшипника и на растровой втулке установлены два игольчатых подшипника. Первый из них испытывает предельные нагрузки при эксплуатации и часто подлежит замене.

Алгоритм разборки

Не забудьте, что ремонт перфоратора возможен только в обесточенном режиме! Из-за схожести по внутреннему составу основной части перфораторов, схема разбора инструмента примерно одинаковая. Начинать разбирать прибор, в случае, если внешних неисправностей не наблюдается, следует с патрона.

Далее последовательно снимаются следующие детали:

• резиновый пыльник;
• стопорное кольцо (с помощью отвертки);
• пластиковый пыльник;
• шайба;
• пластина;
• пружина;
• маленький металлический шарик.

При износе последних четырех деталей ствол не может удержаться в патроне, и начинает выпадать. Чтобы исправить это, необходимо заменить поломанную деталь, а остальные части почистить и смазать.

Следующая в алгоритме разбора деталь – корпус. Первое, что следует предпринять, – снять переключатель. Для этого его необходимо перевести в состояние «Удар», обозначенное нарисованным молотком. После, зажав кнопку на этом механизме, повернуть до щелчка.

Чтобы завершить снятие, возьмите отвертку, с ее помощью подденьте переключатель и достаньте его. С целью добраться до электрической неисправности, стоит снять пластиковый корпус.

Это несложно, обычно он держится по периметру на шурупах. В случае проблемы в редукторе, его необходимо демонтировать и поменять травмированные подшипники.

Читать также: Макеты для лазерной гравировки по дереву

Разборка и ремонт перфоратора своими руками

Перфоратор, как и любой электрический инструмент, требует к себе бережного отношения, правильной эксплуатации и проведения своевременной профилактики. Если пренебрегать этими нормами, то аппарат может выйти из строя, не выработав свой ресурс. Ремонт перфоратора при некоторых неисправностях можно произвести своими руками, а для устранения поломок, связанных с электрической частью двигателя, потребуется помощь специалиста.

Демонтаж патрона

Разборку агрегата для поиска неисправностей следует проводить аккуратно, с осмотром каждой снятой детали. Чтобы сборка не вызывала затруднений, процесс разборки лучше фотографировать. Если вы не обнаружили внешних дефектов на аппарате, то его разборку рекомендуется начать с патрона.

• Вначале снимите пыльник (1), сделанный из резины.
• Аккуратно, чтобы не потерять, с помощью отвертки снимите стопорное кольцо (2) и после этого – пыльник из пластика (3).
• На следующем этапе важно не потерять небольшой шарик, который находится под шайбой (4). Снимите шайбу (4), пластину (5) и пружину (6), а также шарик (7). Именно при износе данных деталей бур выпадает из патрона. В некоторых моделях патронов возможно наличие дополнительных шариков и шайб.

Шестерни с косым зубом

Причина того, что аппарат перестал нормально работать, а именно, перестал сверлить и долбить, может крыться в износившихся зубьях на валу ротора.

Если это произошло, то зубья будут изношены и на промежуточной косозубой шестерне.

Данная проблема возникает при заклинивании инструмента или неисправно работающей муфте сцепления. Поломка устраняется заменой промежуточной шестерни и ротора двигателя.

Замена кнопки и щеток

О неисправности щеток и необходимости их замены говорит выраженный запах гари, исходящий во время работы перфоратора. Щетки при долгой работе стираются, искрят, и могут даже начать гореть. В таком случае их следует заменить.

Щетки находятся в электрической части, так что после снятия пластикового корпуса и разборки до щеточного узла, необходимо достать старые щетки из-под замка, и заменить их новыми. Сейчас некоторые производители сразу кладут запасные щетки в комплект, что упрощает задачу для обычного пользователя.

Поменять кнопку переключения намного проще, но вот в дополнительном комплекте она не идет. Достаточно в разобранном корпусе отсоединить испорченную кнопку, а на ее место поставить новую.

Иногда проблема с переключателем не такая серьезная, и некоторые мастера советуют просто повернуть кнопку на 180 градусов и продолжать пользоваться. Но этот лайфхак помогает, только если проблемы незначительные.

Замена щеток электродвигателя

Главным признаком того, что пора менять щетки – это образование повышенного искрения в области коллектора электромотора, быстрый нагрев держателей щеток, а также запах гари. Когда щетки не изношены, то искру можно увидеть только под ними. В противном случае, искру видно по всему кругу коллектора.

Наличие искры по кругу коллектора при неизношенных щетках является признаком износа подшипников, нарушения изоляции ротора или статора, прогорания пластин коллектора, перегорания статора или ротора.

Еще одним признаком того, что сгорел статор, можно назвать наличие искр только под одним электродом. Если у вас есть тестер, то им можно проверить статор и ротор: замерьте поочередно сопротивление на роторе и статоре. Если оно одинаково на обеих обмотках, значит, со статором все в порядке. Если вы заметили у вашего перфоратора явные признаки проблем с ротором или статором, то придется нести аппарат в сервисный центр для ремонта. Что касается щеток, то их можно поменять самостоятельно.

Чтобы добраться к месту, где установлены щетки, потребуется разобрать корпус, в котором установлен двигатель, или просто снять заднюю крышку. Открыв крышку, вы увидите щетки, закрепленные в специальных держателях. На фото ниже показано, как выглядят данные детали.

Щетки, которые устанавливаются на двигателях перфораторов, бывают 3-х видов.

• Графитовые – отличаются долговечностью, но поскольку они очень твердые, то притирание их к коллектору происходит не идеально, что негативным образом сказывается на последнем.
• Угольные – легко притираются к коллектору, обеспечивая хороший контакт, но быстро изнашиваются.
• Угольно-графитовые –идеальный вариант, так как являются смесью 2-х компонентов, которые дополняют друг друга.

Очень важно не дожидаться, пока двигатель заискрит, а уже после этого менять щетки. Замена нужна уже после их износа на 1/3 от номинала (8 мм). Даже если одна щетка износилась меньше, чем другая, то все равно нужно менять обе.

READ Как Резать Плитку 45 45

Обращайте внимание на состояние пружины в новых щетках и крепление контакта. Если пружина слетит во время работы двигателя, то он получит значительные повреждения. Также, если пружина слабая, то хорошего контакта она не сможет обеспечить.

Обязательно перед тем, как поменять щетки, нужно хорошо прочистить ротор и статор от остатков графитовой или угольной пыли. Почистить данные детали можно с помощью технического или медицинского спирта.

Далее, следует закрепить электроды в держателях и притереть их к коллектору. Для этого положите кусок наждачной бумаги мелкой зернистости на коллектор и вращательными движениями в разные стороны произведите притирку электрода. Притирка продолжается до тех пор, пока контактная площадь электрода слега не закруглится. Это обеспечит лучшее его прилегание к пластинам коллектора и, соответственно – лучший контакт.

Устройство и ремонт ударного механизма

Уже упоминалось, что перфораторы различаются по расположению в них двигателя. А, следовательно, у таких приборов будет разные схемы ремонта.

В пистолетном перфораторе двигатель или ротор расположен горизонтально. И наиболее частой причиной поломки является износ или заклинивание подшипников. Проблему износа можно решить заменой деталей, а вот подшипники в каждом перфораторе часто устроены по индивидуальной схеме.

Особенность бочкового перфоратора заключается в вертикальном расположении ротора. В таких инструментах довольно часто необходимо проверять детали на предмет износа и заменять их, иначе будет ощущение, что перфоратор сломался.

Особое внимание стоит уделить смазке, так как перфоратор является мощным устройством, и детали из-за недостатка скользящего покрытия приходят в непригодное состояние намного быстрее.

Устройство инструмента и его механизм

Функциональное назначение перфоратора определяется его внутренним устройством.

Усиленный ударно-вращательный механизм инструмента – это так называемый «качающийся подшипник» или же «кривошипный шатун», которые вращаясь от двигателя, передают колебания в пневматические поршни (или поршень), после чего нагнетаемый в поршнях воздух с ударом толкают боек с насадкой.

Сила удара в 17-20 килоджоулей и параллельное вращение буйка за счет передаточной шестерни обеспечивает вхождение зубила или бура в материал высокой плотности. Оно необходимо для пробивания сквозных дыр или штрабления отверстий под электропроводку или сантехнические трубы.

Устранение других поломок

Кроме проблем с кнопками, щетками и ударным механизмом, существует ряд других неисправностей, которые возможно починить и отремонтировать в домашних условиях. И для этого также понадобится умение разбирать перфоратор.

Застрял бур

Если бур не держится в патроне, то стоит обратить внимание на маленький металлический шарик. Следует заменить его или фиксирующую пружину. При застревании бура проблема заключается в недостаточном количестве смазки.

Когда бур не вставляется или не вытаскивается, неполадка кроется в маленьких деталях. Следует разобрать механическую часть и посмотреть причину поломки. Как и в случае, когда бур болтается в патроне, причиной этому может быть дефект шарика.

Перестал работать

Если ваш перфоратор стал хуже бить, возможно, что проблема в изношенных зубьях шестерни на подвижной части двигателя. Это могло возникнуть из-за сильных нагрузок или перебоев в работе муфты. Как и с остальными неисправными деталями, их следует заменить.

Либо же налицо неисправность кнопок переключения, тогда стоит проверить целостность проводов.

Сверло не держится

Если при работе вы чувствуете, что патрон не держит сверло, то это значит, что перфоратор неисправен, и наилучшим вариантом будет выключить его, так как продолжать работу опасно для здоровья.

Проблема, скорее всего, не в сверле, а именно в патроне. Как и в предыдущих случаях, единственным выходом будет разобрать и определить причину поломки.

Срабатывает трещетка

Эта трещетка называется муфтой, она защищает вас от поломки и является предупреждающим сигналом, что работа перфоратора подходит к пределу. Но этот сигнал не запрещает вам продолжить работу, просто необходимо делать перерывы и давать прибору отдохнуть. Обычно такие проблемы возникают только в дешевых устройствах.

Починить муфту своими руками без профессиональной подготовки практически невозможно, а ремонт в сервисе дорогой. Поэтому выгоднее купить новый качественный перфоратор.

Вылетает пика

Во время работы перфоратором кирпич разбивается на мелкие кусочки, которые потом оказываются везде, особенно внутри инструмента. Причиной вылета пика может стать загрязнение патрона осколками кирпича. В таком случае выходом из сложившейся ситуации является чистка патрона.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

• разрушение быстроразъемного патрона;
• выход из строя подшипников;
• поломка ударного механизма;
• износ ствола перфоратора;
• износ резинок бойка и ударника;
• поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Макита

Видео: Переборка перфоратора Makita 2450

Профилактические меры

После того как мы разобрали основные причины неисправности перфоратора, а также способы ремонта поломок, можно выделить несколько пунктов, как продлить жизнь вашему ударному инструменту.

• В случае частых ремонтных работ чистку перфоратора нужно производить как минимум раз в месяц.
• Не забывайте регулярно смазывать детали устройства.
• Для предотвращения неисправностей следует выбирать качественный перфоратор. Дешевые устройства годятся только для работы пару раз в год.
• Чтобы механизм не перегревался, и щетки не стирались, стоит делать перерывы в работе. Например, после использования в течение 20-30 минут давать отдохнуть себе и перфоратору минут 10.
• И последнее – после того как вы закончили работу, не оставляйте перфоратор грязным. Обязательно после каждого использования чистите его и убирайте в специальный ящик.

Следуя этим небольшим советам, вы сможете продлить жизнь вашему перфоратору, что сэкономит вам и время на его ремонте, и деньги на покупке нового инструмента.

Не бойтесь разбирать его, возможно, он перестал работать из-за маленькой неисправности, которую можно решить своими руками.

И помните про меры предосторожности, ведь это электрический прибор, а значит, стоит аккуратно с ним обращаться.

О том, как починить перфоратор своими руками, смотрите в следующем видео.

Если перфоратор перестал долбить, следует оценить целесообразность ремонта. Имитации популярных брендов, дешевые модификации реставрировать бессмысленно — они не рассчитаны на длительный ресурс, стоимость починки приближается к покупке нового электроинструмента. Модели именитых брендов служат дольше, их замена чаще вызвана появлением модификаций с дополнительными возможностями, моральным износом.

Читать также: Vga кабель для чего он нужен

Рисунок 1. Устройство перфоратора.

Отсутствие профилактики через 100-80 часов работы неизбежно приведет к выходу перфоратора из строя.

Неисправности перфоратора

После того как инструмент перестал работать многие пользователи для экономии времени пытаются устранить причину самостоятельно. Делать это категорически не рекомендуется, поскольку промышленность выпускает перфораторы нескольких типов:

Рисунок 2. Этапы смазки перфоратора.

• электромагнитные — пика в них бьет за счет возвратно поступательного движения сердечника внутри катушек;
• электропневматические — узел сцепления передает удар через воздушную подушку летающему поршню через ударный поршень.

Энергия удара во втором случае впятеро больше, достигает 1,5 кВт. В битых хвостовиках деталей со временем начинаются усталостные разрушения, поэтому, несмотря на воздушную подушку, поршни требуют периодической замены. Рис. 1

Существуют прямые, L-образные корпуса инструментов. Первые предназначены для ограниченных пространств (ниши, узкие щели), вторые — для разрушения материалов в непосредственной близости от рабочего органа. Охлаждение двигателей L-образных моделей гораздо эффективнее, поэтому их ресурс превосходит прямые модификации в полтора раза. Профессиональные перфораторы оснащены мощными электродвигателями, чаще имеют L-образный корпус, гораздо тяжелее бытовых аналогов. В них устанавливаются компенсаторы, снижающие вибрации на корпус инструмента, электронные системы защиты от перегрева, регулировки скорости (для режима сверления), улучшенные системы вентиляции, фиксаторы кнопок.

Способы устранения неисправностей

Самостоятельный ремонт перфоратора крайне затруднен сложной конструкцией. Даже разборка корпуса часто является непосильной задачей для домашнего мастера.

Специалисты сервисных центров ведущих брендов помимо соответствующего образования имеют регулярную практику работ, необходимый инструмент, приспособления.

Кроме того, диагноз электроинструменту выносится при первичном осмотре, что позволяет спланировать бюджет: вложиться в имеющийся инструмент без гарантий длительной эксплуатации, либо потратиться на новый электроинструмент с высоким ресурсом, гарантийными обязательствами производителя.

Разборка редуктора перфоратора: 1 – кольцо специальное, 2 – втулка освобождающая, 3 – кольцо, 4 – шарик, 5 – пружина 8 – кожух, 22 – пружина замыкающая, 28а – переключатель, 29 – кольцо, 30 – пружина,31 – фиксатор.

Перфоратор используется в разных режимах, что значительно снижает ресурс рабочих органов. Кроме того, в специализированных компаниях чаще используется либо долбежка (бетонные, каменные работы, реставрация зданий, фундаментов), либо сверление (монтаж бытового, промышленного оборудования). Если во втором случае, соблюдая рекомендации производителя по режимам сверления, можно продлить срок службы электроинструмента, то в первом варианте рассчитать нагрузку очень сложно. Например, при указанном максимальном сверлении бетона в 24 мм рекомендуется использовать буры в пределах 18-16 мм. Пики для разрушения бетона, камня, кирпича – стандартные, поэтому инструмент испытывает различные нагрузки.

Если электроинструмент перестал бить, можно ограничиться разборкой шпиндельного узла в следующей последовательности:

• демонтаж рычага переключения режимов – детали обычно изготовлены из полимеров, поэтому являются достаточно хрупкими;
• отсоединение пыльника – резиновая гофра должна периодически заменяться, поскольку часто контактирует с разрушаемыми материалами, изнашивается, растрескивается;
• при разборном патроне вначале снимаются щетки; ослабляются и откручиваются винты;
• корпус разделяется на две половины.

Визуальный осмотр в 90% случаев позволяет выявить неисправность, заменить поврежденную/изношенную деталь. Перед сборкой в обязательном порядке добавляется, заменяется смазка.

Sources:

https://domzastroika.ru/instrumenty/remont-perforatora-Makita.html https://zsklaser.ru/info/perestal-dolbit-perforator-Makita/ https://tehnika.expert/dlya-remonta/perforator/razborka-i-remont-svoimi-rukami.html https://moiinstrumenty.ru/elektro/perforator-perestal-dolbit.html

Причины поломки перфоратора

Принцип работы ударного механизма перфоратора.

Если перестал работать перфоратор, причины могут заключаться в следующем:

• неисправность кривошипно-шатунного механизма;
• выработка промежуточного вала;
• отсутствие смазки;
• износ зажимного узла;
• механические повреждения ударных элементов (боек либо муфта сцепления).

Перфоратор необходимо периодически смазывать, нанося специальный материал вместо традиционного Литола. Экономия на оснастке приводит к интенсивному износу ствола, в котором размещается хвостовик долота/бура. Рис. 2

Перфоратор не бьет после вытекания значительного объема смазки из редуктора при износе сальников, колец. Резиновые детали работают в агрессивных средах, экстремальных условиях. При значительном скоплении пыли и крошки на их поверхности, материал теряет упругость, лопается, трескается от нагрузок.

Схема устройства составляющих перфоратора.

Нарушение режимов эксплуатации опасно для перфоратора:

• неопытные пользователи излишне давят на корпус в режиме отбойника, забывая, что долото работает за счет усилия внутреннего механизма, снижается амплитуда хода бойка, приводя к его поломке;
• изменение траектории долота при некотором заглублении рабочего органа в разрушаемый материал приводит к износу поршня, бойка, подшипников, кривошипно-шатунного узла;
• перегрев инструмента при длительном пользовании в тяжелых условиях чреват срезом зубьев шестеренок.

Перфоратор часто используется для штробления потолков, что увеличивает количество пыли в шпинделе. Наружные пыльники не в состоянии защитить внутренние узлы от проникновения абразива. Внутренними пыльниками оснащены инструменты двух-трех производителей (например, модель Kress PK450HM), поэтому требуется периодическая ревизия, прочистка зажимного узла.

Сильный шум в редукторе свидетельствует об износе шестеренок либо срыве зубьев, чрезмерный нагрев данного узла предупреждает либо об отсутствии масла, либо о порче подшипников.

Электроинструмент может работать в режиме сверления без отбойника, но не наоборот. При порче узла вращения долбежка становится невозможна, поскольку заклинивают внутренние механизмы. В этом случае срочный ремонт обойдется в ½ — ¾ стоимости нового инструмента, что экономически невыгодно пользователю.

Как отремонтировать перфоратор, если он перестал работать. Выясняем причины поломок инструмента

Строительная сфера ежедневно развивается и пополняется новыми инструментами. Уже на протяжении нескольких лет в топе электроинструментов оказываться перфоратор. По сути, это обычная дрель, которая оснащена ударным эффектом. Ежедневно каждый второй работник сталкивается с неисправностями.

Перфоратор пробуксовывает

Причина этому – ослабленная муфта. Достаточно подтянуть ее или же произвести замену.

Почему нагревается перфоратор

Чаще всего причиной этому является продолжительность времени работы и большие нагрузки на инструмент. Двигатель взаимодействует с рабочими узлами, в результате чего может возникать перегрев. При его появлении – отключите инструмент, дайте ему время остыть – не менее получаса.

Перфоратор Makita HR2470 (Макита 2470) пропал удар, не бьёт

Если перфоратор долбит, но не сверлит

• Коническая пружина держит муфту, в случае ее ослабления может возникнуть проблема;
• Стопорный ролик перестал фиксировать большую шестерню вала;
• Перестает работать фиксатор инструмента в стволе.

В этом случае достаточно заменить или подтянуть проблемные запчасти, произвести запуск в щадящем режиме.

READ Выбор Перфоратора Для Дома 2019
