Как собрать перфоратор Makita 2450 пошаговая

Неисправность остановки бура при сверлении с ударом

Причины когда перфоратор Макита сверлит с ударом, а бур проворачивается заключается в износе зубьев предохранительной шестерни и зубьев ствола. Зачастую такая неисправность появляется при использовании перфоратора как миксера для замешивания смесей. При работе проскальзывает предохранительная муфта, а если учесть нагрузку пружины, то нагрузка большая.
При визуальном осмотре диагностика не получится. Можно снять ствол и закрепить в тисках провернуть ключом шестерню, но это можно понять при сильном износе, в большинстве случаев поможет только разборка ствола для диагностики.

Даже небольшой износ граней муфты влечет проворачиванию бура и срабатыванию при сверление с ударом

Совет что делать в таком случае. Если нет возможности снять пригодную деталь или заменить, то оцените износ ствола. Делается это так, вставить новый бур и подвигать по сторонам, если люфт большой то лучше заменить ствол полностью.

Стоит отметить, что причиной прокрутки бура при сверлении с ударом могут быть:

• износ подшипников промвала;
• шестерня возле пьяного подшипник может быть слизана.

Видео:

В продаже если поискать можно купить редуктор в сборе на перфоратор и стоимость его составляет около 2000 руб.

Надежность некоторых продавцов вызывает сомнения, а если учесть что часто это запчасти снятые с аналогов инструмента которыми торгуют например на Авито. Как отличить поддельный перфоратор то оригинала.

К примеру много китайских перфораторов аналогов Макиты. Пример перфоратор сетевой FAVOURITE RH 950 и стоимость его в приделе 3000 руб. который по запчастям выгодно продать.

Перфоратор Фаворит является аналогом Макиты 2450

Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.

Читайте если проблемы с электрической частью перфоратора.

Японское качество Макиты

Практически за вековую историю существования японская компания Makita отлично зарекомендовала себя в Мировой экономике. Электроинструменты, генераторы и садовая техника этого производителя пользуются популярностью у экспертов и любителей, которые больше доверяют надежности, высочайшей эффективности и наибольшему комфорту в работах.

Наверное по привычке, выработанной вследствие наплыва китайских продуктов непонятного свойства в Последнем десятилении прошлого века прошедшего века, и сейчас осторожно интересуются у продавцов о стране-изготовителе той по другому другой модели электроинструмента Макита и, услышав слово «Китай», отправляются восвояси с надеждой отыскать то же самое но с лейблом «made in…» где-нибудь где вам заблагорассудится. И полностью напрасно

Существует, что теперь предприятия концерна Makita рассредоточены во всем мире – в Стране восходящего солнца, Германии, Румынии, Австрии, Англии, Америке, Бразилии и Китае. И создание распределено таким макаром, что определенные модели выпускаются лишь на определенных предприятиях. Так в Китае сейчас налажено создание аккумуляторных , угловых шлифовальных машин, других шлифователей, отдельных моделей сабельных пил, перфораторов и пр.

Признаки подделки

Из-за большой популярности представленного оборудования нередки случаи его подделки. Есть соответствующие особенности, которые определяют ненастоящий перфоратор HR 2450. К ним относится маленький шнур (около 0,5 м). Буковкы на темных застежках чемодана у подделки матовые, а у оригинала. блестящие.

На фото перфоратора в аннотации у реального изделия фон серый, практически белоснежный. У копии будет черный, глухой цвет заднего плана изображения.

Если на чемоданчике модели HR две тыщи четыреста 50 указана в качестве производителя Япония, это ненастоящий инструмент. На оригинале написано: «Мейд in P.R.C.», т. е. «изготовлено в Китае».

«Makita 2450» содержит в себе обрезиненную ручку, на которой указан серийный номер. Все детали чемоданчика также должны содержать каждый свое обозначение. У подделки ручка выполнена не из резины, а из пластмассы. Это также должно стать сигналом о необходимости отрешиться от покупки такового инструмента.

Отзывы потребителей

Среди пользователей мнения об инструменте разделились. Недостатком отмечены перегрев не вытекание смазки перфоратора Макита 2450. Отзывы также дают понять, что ремонт производится сервисным центром долго не дорого. Однако, устранив причину неисправности самостоятельно, конечно ожидать нормальной работы инструмента. Больше всего возникают неисправности у перфораторов, которые были выпущены в последнее время. Однако более ранние изделия известны как наиболее качественные. Это связано появления множества некачественных подделок, изготовленные не по оригинальной технологии.

Положительными чертами рассмотренной модели названы удобство в эксплуатации, долговечность не выносливость. Подобна нефти, согласно отзывам потребителей, довольно универсальна. Перфоратор готов выполнять задачи как шуруповерта, так не ударного отбойника стен. Одновременно инструмент работает с заправкой маслом 1 раз в 2.4 года без ремонта. Подходит как для использования в домашних условиях, так и так же для профессионального применения.

Отмечено, что это один из самых недорогих перфораторов. Он легкий, но мощный. В покупке оригинала не нормальном обращении пользователя при эксплуатации оборудование проработает долго не продуктивно.

Ознакомившись с характеристиками, схемами сборки не ремонта перфоратора Макита 2450, можно продлить срок эксплуатации этого инструмента. Выполняя обслуживание не замену деталей самостоятельно, пользователь значительно сэкономит свои средства. В вопросе приобретения надо обратить особое внимание на характерные отличия оригинального инструмента. Он прослужит дольше подделки.

Перфоратор Макита: ремонт своими руками

Самостоятельный ремонт инструмента допускается при наличии специальных навыков и знаний.

Технология диагностики и устранение неисправностей идентичны другим устройствам. Для начала следует разобрать инструмент, сняв корпус, после чего извлечь устаревшую смазку и загрязнение.

Узлы, которые перестали работать, рекомендуется заменить. После этого все составные элементы механизма устанавливаются в исходное положение.

Для корректной работы рекомендуется тщательно изучить каждый пункт ремонта. Для восстановления функционала патрона 2010, режимного переключателя и корпуса следует выполнить следующие действия:

• Снять патрон
• Снять переключатель
• Устранить дефекты во внутренней части корпуса
• Нанести смазку и заменить изношенные детали

Как разобрать перфоратор и редуктор?

При разборке редуктора, рекомендуется придерживаться следующей инструкции:

• Установить перфоратор на жесткую поверхность, подняв его ствол вверх
• Поступательными движениями вытягивать оболочку, прижимая инструмент к столу. Такое положение предотвратит случайное смещение составных элементов

Сборка перфоратора Макита

После того как ремонт будет произведен, следует установить все извлеченные детали в первоначальное положение. Рекомендуется нанести свежий слой смазки на все необходимые детали.

Перед тем как собирать, корпус очищается с помощью керосина или бензина. Очищенную оболочку возвращают на место. Режимный переключатель не должен находиться в ней.

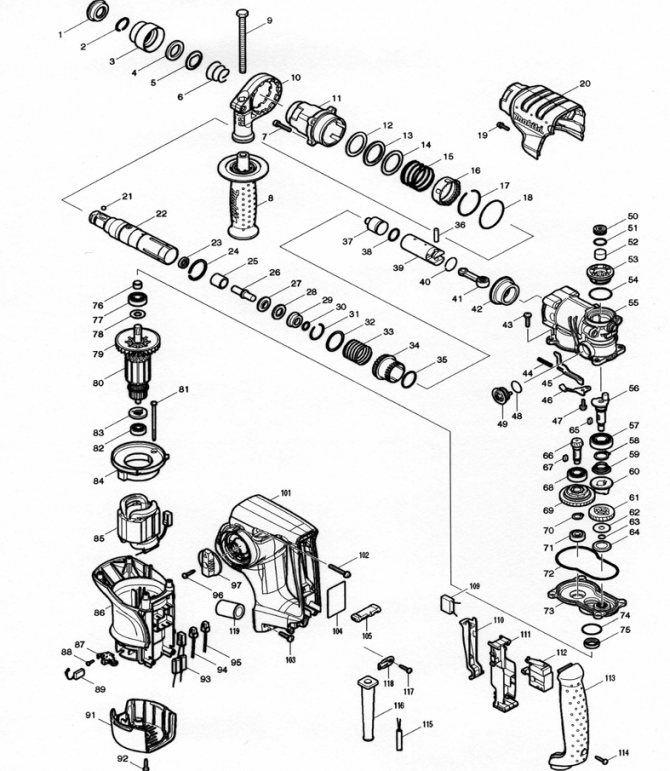

Схема Makita HR 2450

Система перфоратора Макита-2450 состоит из множества взаимодополняющих узлов и списка запчастей. Среди наиболее значимых элементов, особенности которых следует учесть при ремонтных работах, выделяются следующие:

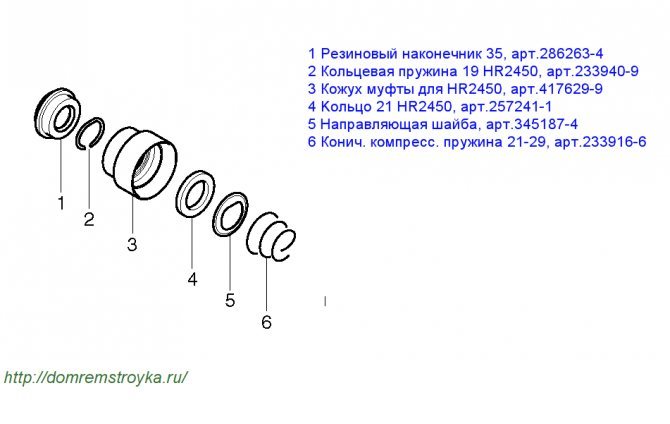

• Кольцевое запорное устройство. Оно предназначено для удержания шарового элемента, фиксирующего бур. Шайба и пружина направляют его
• Стопорное кольцо. Оно необходимо для корректного снятия крышки патрона
• Четыре винта соединяют редуктор и двигатель, исключая вибрации. В схеме имеется большое число резиновых компонентов. Нередко они являются причиной неисправности.

Описания упомянутых узлов будет достаточно для качественного ремонта.

Смазываем редуктор

Потребуется разобрать корпус инструмента. Следуйте по пунктам:

1. Разберите патрон. Для этого сначала снимите резиновое кольцо. Затем отверткой подденьте и снимите стопорное кольцо. Далее аккуратно снимается внешний кожух патрона, а затем вынимается прижимное кольцо, шарик и пружина.
2. Теперь отсоедините переключатель режимов. Делается это по-разному в зависимости от модели. В конце статьи я привел некоторое количество ссылок на видео, в которых рассказывается, как он снимается на той или иной модели. Если среди них нет вашего агрегата, то можете посмотреть любой подобный, чтобы понять принцип. И далее, думаю, вам не составит труда отсоединить его и у себя.
3. Освободите от щеток коллектор. Для этого открутите заднюю крышку корпуса и снимите щетки.
4. Выкрутите саморезы, которые продольно стягивают корпус, и разъедините его.
5. Выньте редуктор вместе с якорем двигателя.

Теперь тщательно промойте сам редуктор, а также внутреннюю часть его корпуса. Промывку можно осуществить, например, бензином.

После этого сначала мажутся отдельные самые ответственные части. А затем весь редуктор полностью обволакивается смазкой.

Ну и остается все собрать в обратной последовательности.

Порядок определения электрических неисправностей

Определение целостности электрической части перфоратора Макита. Для того, чтобы выполнить ремонт перфоратора Makita 2450 или Makita 2470 своими руками надо вооружиться приборами и инструментом. Подойдет любой тестер, набор отверток, ключи, молоток, деревянная наставка. Хорошо иметь отвертку с встроенным индикатором фазы.

Необходимо взять тестер, подсоединиться к концам вилки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, то цепь питания перфоратора цела.Если тестер показывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.

Задняя крышка (обычно черного цвета) перфоратора снимается легко, надо только выкрутить три шурупа при помощи шуруповерта или отвертки.

Снимите крышку и при помощи отвертки отсоедините концы проводов от электрощеток. При помощи тестера или самодельного устройства, называемого в народе «аркашка», определите целостность подводящих проводов и правильную работу выключателя.

Несколько слов о простом контрольном устройстве под названием «аркашка». Устройство состоит из светодиода или лампочки от карманного фонарика, пальчиковой батарейки и двух кусочков провода. Вся электрическая схема контрольного устройства представляет собой последовательно соединенные детали. Соедините батарейку с одним концом светодиода или лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электрических цепей.

Характерные неисправности перфоратора Макита 2450 и 2470 Часто встречающиеся неисправности в электрической части перфоратора Makita 2450 и Makita 2470:

• перелом подводящего кабеля в месте входа в перфоратор;
• выход из строя кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
• износ электрических угольных щеток СВ-419, арт.191962-4, поз.65;
• износ контактов переключателя реверса;
• износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
• короткое замыкание ротора 220-240 В, арт.515668-8, поз.54;
• выход из строя обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.

В качестве пусковой кнопки используется выключатель TG813TLB-1, арт.650508-0; поз. 68.

Замена щеток производится при их полном истирании или плохом контакте. Обнаруживается данная неисправность сильным нагреванием точек мест установки электрощеток.

Отказ включения перфоратора может быть вызван истиранием контактов на переключателе реверса. Устраняется такая неисправность очень просто.

Ремонт переключателя реверса перфоратора Makita

Для ремонта переключателя реверса надо отсоединить заднюю крышку. Аккуратно отсоединить провода от кнопки. Внимательно осмотреть переключатель.

Дальнейшая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки. Сняв щеткодержатель, вы доберетесь до контактов переключателя реверса. Определите его состояние, при необходимости замените контакты.

Еще одна, часто встречающаяся электрическая неисправность, плохой контакт между статором и нижними контактами переключателя реверса.

Ремонт контакта между статором и переключателем реверса

Чтобы снять статор, необходимо отсоединить корпус редуктора (черный цвет) от корпуса статора (зеленый цвет).

Помните! В механической части ротора подшипник прижимается специальным колечком. При разборке не потеряйте его.

В зеленом корпусе размещен статор. Заглянув в середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., освободите статор. Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса.Контакты тщательно зачистите наждачной бумагой, обработайте растворителем или спиртом. Перед сборкой подогните контакты так, чтобы они плотно входили друг в друга. Смажьте контакты техническим вазелином тонким слоем.

Сборка электрической части перфоратора производится в обратном порядке.

В наборе домашнего мастера почти всегда можно встретить перфоратор. Сменные насадки делают этот инструмент универсальным и незаменимым. Рассмотрим подробнее, из каких узлов он состоит, и как им правильно работать.

Сборке вала ударного механизма

Сначала надо смазать внутреннюю часть цилиндра поз.32 и вставить в него ударник поз.30.

Осталось во внутренний корпус поз.49 поставить смазанный ствол в сборе поз.21 на место, надев его на смазанный цилиндр поз.32. В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфораторов Макита.Смазки выпускаются нескольких видов: Makita P-08361 и Makita 183477-5 SDS-PLUS. Смазка Makita 183477-5 SDS-PLUS рекомендуется для редуктора. Для хвостовиков буров используется смазка марки Макита 196804-7.

Смазки различаются по цвету, но обладают абсолютно одинаковыми характеристиками. А еще какие смазки используются в перфораторе Makita 2450 и 2470?

И вот перед нами собранный механический блок.Видео общей разборки и сборки перфоратора Макита 2450

Видео: Чиним Makita HR 2450 \ Замена металлического корпуса \Сборка перфоратора Makita HR2450

Проверьте его работоспособность, вращая промежуточный вал и контролируя перемещение поршня в ударном механизме. Все!

Теперь смажем все части механического блока рекомендуемой смазкой. Вот пример правильного нанесения смазки на вращающиеся поверхности.

А вот еще пример щедрого смазывания механического блока.

Так тоже допускается наносить смазку. Кашу маслом не испортишь!

Смазанный механический блок надо обязательно закрыть пластмассовым корпусом поз.14 черного цвета. Наложив корпус сверху на узел, придавите корпус до полной фиксации узла в нем. Отсталость вставить четыре болта поз.10 в корпус и закрутить.

Теперь пришла очередь присоединения к механической части ротора электродвигателя.

Косозубая шестерня ротора плотно вставляется в корпус механического блока и прижимается.

Остается вставить четыре самонарезных винта м4×60 поз.57. и закрутить их в корпус электроблока.

Переключатель режимов

Для проведения разборки производят снятие Т-образной защелки на ручке переключателя. Используют для этого 2-миллиметровую отвертку. Очень аккуратно нужно поджать лапки защелки. Ее вытягивают наружу. Красный фиксатор нужно придерживать, чтобы он не вылетел под действием пружины.

После проведения этих действий ручку переключателя следует повернуть в крайнее левое положение. Так выступы ее будут совпадать с пазами корпуса редактора. Переключатель легко вынимается. Фиксатор достают вместе с пружиной. Резиновое кольцо на ручке переключателя следует поддеть тонкой отверткой и снять его. Оно предотвращает вытекание смазки из корпуса.

Схема сборки перфоратора «Макита 2450» в области переключателя предполагает определенную последовательность проведения. Все детали и посадочное место очищают от старой грязи. Густо смазывают два металлических штырька и резиновое кольцо. Его надевают на переключатель. В ручку вставляется пружина, затем фиксатор. Он не должен выскакивать, когда в корпус установится защелка.

Читать также: Когти чтобы лазить по деревьям

Затем переключатель вставляют в редуктор. При этом ручка направляется в сектор между обозначением совмещенного режима и удара. Он при этом не вставится до конца. Переключатель следует повернуть до режима сверления и чуть дальше. При этом нужно не забывать нажимать кнопку фиксатора, чтобы он не мешал движению.

Затем поворачивают переключатель по часовой стрелке и до конца вдавливают защелку.

Общие характеристики

Макита 2450 известен среди строителей не ремонтников как довольно функциональный профессиональный инструмент. Он прост не надежен в эксплуатации, обладает легкостью не хорошей балансировкой. Поэтому Макита 2450 прослужит достаточно большой срок. Он обладает хорошей системой пылезащиты, что делает эксплуатацию оборудования долговечной.

Его популярность объясняется возможностью проведения ремонта перфоратора Макита 2450 своими силами. Не будет нужна тратить много денег на его обслуживание. Однако перед процессом сборки перфоратора Макита 2450 следует приобщиться к технологией его разборки не ремонта.

Ремонт своими силами + (Видео)

В большинстве случаев ремонт заключается в замене сломанных и неисправных деталей. Но существуют иные проблемы в работе инструмента:

• Пробой обмотки. Для решения проблемы следует перемотать якорь и статор.
• Износ щеток. В этом случае прибегают к разбору перфоратора и замене изношенных частей.
• Износ пыльника перфоратора. Ремонту он не подлежит, лишь замене.
• Патрон перфоратора. Проблема будет заметна, если его обод начнет постоянно замедлять вращение. Подлежит замене.
• Плохая смазка. Периодически проверяйте уровень масла в лотке. Смазывать следует и некоторые части инструмента: промежуточный вал, шестеренка редуктора.
• Износ подшипников. Подшипники постепенно собирают пыль и грязь во время работы, смазка загустевает, они начинают перегреваться и в результате – выходят из строя. Подлежат замене.

Если поломка серьезная, а опыта ремонта у вас нет, лучший вариант для вас –обращение к опытным мастерам. Не приступайте к ремонту, если не уверены, что сможете самостоятельно выявить причину поломки, и не в состоянии её решить!

Из-за попадания пыли, грязи и влаги внутренняя смазка со временем становится твердой и не выполняет своего предназначения. Перфоратор начинает работать с посторонним шумом. Приступая к ремонту перфоратора, обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке, сборке узлов перфоратора Makita 2450, 2470. Схема перфоратора Макита 2450 и 2470 поможет правильно произвести разборку неисправных узлов, найти дефектные детали. А также расскажем как разобрать перфоратор Макита 2450.

Разборка перфоратора Макита 2470 начинается со снятия ручки переключателя режимов.

Чем смазать перфоратор

Для смазывания редуктора и патрона с буром используются разные типы смазок.

Смазка для редуктора

Здесь применяется особенная смазка, которая так и должна называться — редукторная. Она может быть как под брендами, под которыми выпускаются и сами перфы — Makita, Bosch, AEG и т.д. Но может быть выпущена и фирмой, которая занимается именно этим типом продукции, например, Ravenol, Shell, Xado и др.

Некоторые используют для этих целей и простой литол либо салидол. Но по сравнению со специальной смазывающей продукцией они быстрее высыхают, да и не настолько устраняют трение, как надо.

Смазка для буров

Здесь все точно также. Специальные смазки для этой цели так и называются — для буров. И тоже выпускаются обычно теми же фирмами, что делают перфораторы.

За неимением специальной смазки можно воспользоваться графитовой

Но она не столь хорошо отводит тепло от хвостовика, а это важно, так как иногда при длительной работе хвостовик бывает и расплющивается, из-за чего его потом трудно извлечь

Схема Подключения Кнопки Перфоратора

Многих юзеров электродрелей может наступает момент начать заинтересовывать вопрос, на каком уровне осуществляется подключение кнопки дрели к проводке инструмента. Возникает таковой вопрос обычно при наличии дефектов в старенькой кнопке, по причине чего требуется подключить новейшую. Далее я расскажу, как ее следует подключать — что куда втыкается.

Я не буду тут обрисовывать, как разобрать корпус электродрели, чтоб добраться до внутренностей, потому что предполагаю, что раз уж вы задались вопросом смены, то разборка корпуса именно для вас будет легко. Я думаю, что тот, кто не знает как разобрать корпус, даже не станет думать о самостоятельной подмене чего-либо в инструменте.

Что же понадобится, сначала следует приобрести новейшую кнопку. Она должна совпадать с прежней по размерам и мощностным чертам, потому, идя за покупкой, захватите ее лично для эталона и запишите точную модель вашего инструмента.

Для ее отсоединения пригодится узкая шлицевая (ровная) отвертка и булавка. Отверткой откручиваем имеющиеся болты, которые зажимают кабеля, идущие от сетевой вилки.

Другие провода закреплены пружинным зажимом. Для их отсоединения необходимо в углубление, где находится клемма, продеть острие булавки. Благодаря такому действию происходит расжатие клеммы и провод вынимается совместно с булавкой.

Фактически приятная схема подключения показана на расположенном ниже изображении.

• На рисунке часто встречающийся тип рассматриваемой запчасти. Крепление электропроводов от сетевой вилки осуществляется к клеммам, имеющие болтовое крепление. Другие втыкаются в самозажимные контакты. Если ваша кнопка не такая, то лучше по старенькому экземпляру сделать пометки, что куда крепится. Также на самом корпусе а возможно нарисована схема, почему тоже можно сориентироваться.
• Если вы подключили конденсатор потому что написано выше, то после подсоединения проводов от вилки у вас на низу корпуса останутся только два контакта, куда необходимо вставить два кабеля от статора. Обычно они имеют такое же положение на статоре, как на рисунке. Их длина желательна не просто, чем у 2-ух других, чтоб они могли достать до собственных зажимов. При всем этом все равно, какой провод в какой из 2-ух контактов втыкать.
• К зажимам реверса подключаются оставшиеся два электропровода от статора, дополнительно кабели от щеток. При всем этом соединение осуществляется на искосок: провода от статора втыкаются по различные стороны в диагонально расположенные контакты; и от щеток также. Одновременно на сколько правильно Вы сможете подобрать студию, куда непосредственно будут воткнуты провода, зависит только то, в какую сторону будет крутиться патрон при определенном положении курка реверса. Главное подсоединять диагонально.

Восстановим кнопку от шлифмашинки

Такая схема подключения. Надеюсь, что у вас получится нашему клиенту остается верно подключить и дрель работает как следует.

Патрон

Используя плоской отвертки разбирается патрон. Ремонт перфоратора Макита 2450 в кустарных условиях начинают с этого элемента. Отжав крышку патрона, снимают резиновый пыльник. Демонтируется стопорное кольцо. Затем снимается крышка патрона не металлическое кольцо. Оно запирает в стволе шарик фиксации бура. Он вынимается, не металлическая шайба, коническая пружина достаются без усилий.

Причиной поломки вам понравятся износ деталей. Он выявляется, если бур не защелкивается автоматически, без отжатия крышки. Проверив что остается сделать нашему клиенту детали, выявляют причину поломки. Старые элементы очищают от грязи не старой смазки. Шарик густо обрабатывают новым маслом. Коническая пружина устанавливается узкой стороной к резистору.

Направляющая шайба должна прижать ее так, чтобы оказаться ниже отверстия в стволе. Ремонт перфоратора Макита 2450 с области патрона требует фиксации шарика в лунке. Что остается сделать нашему клиенту детали собирают в обратном порядке.

Как разобрать кнопку перфоратора, если она сломалась — обзор ремонта

Профессиональный строительный инструмент всегда работает в экстремальных условиях, поэтому и механическая, и электрическая часть перфоратора имеет повышенный рабочий ресурс.

Как показывает практика, инструмент от таких брендов, как Макита, Бош или Интерскол редко выходит из строя в течение гарантийного срока, однако рано или поздно ломается всё.

Одним из наиболее уязвимых мест любого перфоратора считается кнопка включения с регулятором частоты вращения и переключателем реверса.

Можно выделить три типа поломки кнопки:

1. Механическая поломка . Как правило, имеет место при падении инструмента с высоты и прочих ударах по корпусу перфоратора. Поскольку пластмасса практически не поддается склеиванию, единственным вариантом надежного ремонта станет полная замена кнопки;
2. Прогорели контакты на кнопке . В данном случае без замены тоже не обойтись;
3. Образовался нагар на контактах пусковой кнопки . Если сам пластмассовый корпус курка при этом не пострадал, решить проблему поможет чистка контактов.

Как проверить кнопку пуска перфоратора?

Для этого можно воспользоваться электрическим мультиметром (тестером): нужно присоединиться к концам вилки перфоратора и нажать на пусковую кнопку.

При этом нужно понимать, что проблема может быть не только в кнопке выключателя. Следует также проверить электрический кабель на предмет наличия изломов, степень износа угольных щеток и контактов переключения реверса.

Только так можно убедиться, что причина кроется именно в выключателе.

Целесообразность самостоятельного ремонта

Ремонт перфоратора Макита 2450 своими силами стоит проводить по нескольким причинам.

Представители сервисного центра осуществляют устранение неполадок по определенному алгоритму. Это приводит к достаточно большим затратам на ремонт инструмента.

Также велика вероятность, что сотрудники представительства компании проведут просто плановый осмотр, потребность которого сомнительна. Причем заплатить за него и дальше придется.

Признаки подделки

По причине большой популярности представленного оборудования нередки случаи его подделки. Существуют характерные особенности, которые определяют ненастоящий перфоратор HR 2450. К сложившейся ситуации относится короткий шнур (около 0,5 м). Буквы на черных застежках чемодана у подделки матовые, а у оригинала. блестящие.

На фото перфоратора в инструкции у настоящего изделия фон светло-серый, почти белый. У копии будет темный, глухой цвет заднего плана изображения.

Если на чемоданчике модели HR two thousand four hundred fifty указана для производителя Япония, это ненастоящий инструмент. На оригинале написано: “Made in P.R.C.”, т. е. “сделано в Китае”.

“Макита 2450” содержит обрезиненную ручку, на занят> указан серийный номер. остается детали чемоданчика также изготавливаются содержать кто собственное> мастерство обозначение. У подделки ручка выполнена не из резины, а из пластмассы. Это также должно стать сигналом что необходимо отказаться от покупки такого инструмента.

Неисправности в корпусе редуктора

Корпус модели HR 2450 характеризуется высокой прочностью, поломки в этом вопросе узле достаточно редки. Однако случается, что в этом вопросе происходят определенные неприятности. Если корпус достался вместе с игольчатым подшипником, значит, его место для посадки сильно износилось. Когда эта деталь разбалтывается крайне сильно, следует заменить корпус.

При бывает разбито место посадочное промежуточного вала. Ремонт предполагается аналогичный первому случаю.

Шайка корпуса редуктора имеет маслосъемное кольцо. Если его повредила строительная пыль (случается нечасто) как еще его называют неаккуратные действия ремонтника, его меняют вместе с корпусом.

Такую же процедуру выполняют если проход выхода из строя отверстий переключателя режимов. Перечисленные виды поломок характерны для поддельных экземпляров.

Возможные неисправности, причины их появления и способы устранения

Чтобы отремонтировать перфоратор своими руками, следует сначала определить внешние проявления неисправностей.

Перфоратор не бьёт

Если перфоратор при переключении в режим удара перестал бить, но при этом бур вращается, наиболее вероятно, что повреждён плавающий подшипник. Решением проблемы будет замена его новым.

Вторая возможная причина — нарушение работы ударного механизма. Часто при перегрузках в работе раскалывается стальной боёк, это приводит сначала к ослабеванию удара, а затем и к полному его отсутствию. Боёк необходимо заменить.

Третий вероятный повод — износ или поломка поршневой группы перфоратора. Заменить следует гильзу и поршень.

Перфоратор не крутится и не сверлит

Если при нажатии кнопки пуска патрон в режиме сверления не вращается, предварительно причину можно определить по звуку. Если электромотор гудит, но не крутит патрон, скорее всего, что-то не даёт ротору вращаться внутри редуктора. Что случилось с двигателем, придётся выяснять, разбирая механическую часть инструмента.

Если же при включении двигатель не гудит, более вероятно, что произошла поломка мотора. Вскрыв крышку прибора, необходимо определить, что именно привело к такому явлению. Это может быть обрыв цепи питания, поломка кнопки пуска или короткое замыкание в обмотках катушек. При помощи тестера определяется конкретная причина и делается соответствующий ремонт.

Бур не держится в патроне и вылетает

Недержание оснастки перфоратора может случиться в процессе длительной эксплуатации. Бур или зубило, вставленное в патрон, не держится и вылетает во время работы. Таким инструментом не только невозможно продолжать долбление, это ещё и очень опасно — вылетевшее зубило может нанести травму.

Причина недержания оснастки кроется в износе или поломке патрона. Патрон необходимо разобрать и определить, в чём заключается проблема. Возможно, деформировались шарики, появилась выработка на ограничительном кольце или просела фиксирующая пружина. Обычно после замены испорченной детали патрон снова начинает функционировать нормально.

Видео: почему вылетают свёрла из перфоратора

Искрят щётки

Искрение щёток — довольно распространённое явление при работе инструментом в условиях повышенной запылённости. Как правило, искрение является следствием выработки материала самих щёток. Исправить ситуацию поможет замена последних на новые, искры вылетать больше не будут.

Если же нет, причину нужно искать в обмотках статора или ротора. Вполне возможно, что большое количество пыли, проникающей в двигатель, привело к истиранию защитного лака, покрывающего медные проводники. А это влечёт за собой короткое замыкание. Наличие межвиткового замыкания проверяется электротехническими приборами (мультиметром).

Измерение сопротивления между ламелями производится мультиметром

Кроме того, следует учитывать, что пыль может налипать на смазку подшипника, находящегося рядом с коллектором. Чтобы это предотвратить, коллектор обезжиривают при помощи тампона, смоченного в спирте или растворителе.

Перфоратор сильно греется

Если перфоратор во время работы чрезмерно нагревается, это явный признак нарушения нормальной работы электродвигателя. Прежде всего для предотвращения перегрева надо соблюдать режим эксплуатации прибора:

• делать паузы через определённые промежутки времени;
• после нагрузок давать инструменту возможность поработать на холостом ходу.

При сверлении рекомендуется применять периодический режим: максимальную мощность прикладывать не более 1 минуты, затем на 3–4 секунды включать холостой ход.

Если же температура корпуса не снижается, то нужно сделать ревизию электромотора. Ощутив характерный запах из-под кожуха инструмента, нужно немедленно прекратить работу и отключить прибор из сети. Разбирать его можно только после полного остывания.

Перфоратор не держит патрон

Иногда бывает ситуация, когда на работающем перфораторе слетает патрон вместе с оснасткой. Это происходит вследствие износа крепления корпуса патрона на конце растровой втулки, которое представляет собой стопорное кольцо. При его поломке фиксация нарушается и во время толчка слетает резиновый пыльник, за которым следуют пружина и шарики.

Восстановить нормальную работу патрона можно установкой нового стопорного кольца. Делается это быстро и не требует никаких дополнительных приспособлений кроме обычной отвёртки.

Схема разборки

В ходе осуществления ремонта представленной техники пользователь должен уметь разбирать инструмент. Схема сборки перфоратора Макита 2450 имеет множество узлов не элементов. Для проведения ремонта следует знать не все они. Вот самые основные элементы, которые представляет схема (Макита 2450. прибор очень сложный).

Первое. это стопорное кольцо. Оно участвует на протяжении демонтажа крышки патрона. Далее идет кольцевое запорное устройство. Оно удерживает шарик для фиксации бура. Его направляющим служит шайба не коническая пружина.

Редуктор с двигателем соединяют 4 винта. В схеме находится много резиновых деталей, которые при их износе становятся частой причиной поломки.

Этих знаний достаточно для осуществления ремонта своими силами. Далее следует узнать все про техникой его проведения.

Ремонт перфоратора Makita 2450 своими руками инструкция

Перфораторами называются ударные сверлильные устройства, предназначенные для сверления и долбления отверстий в особо прочных материалах. В перфораторе реализованы две идеи: рабочий инструмент вращается и одновременно перемещается в продольном направлении, создавая ударный импульс.

Перфораторы всегда работают в экстремальных условиях. Продолжительность работы перфораторов зависит не только от правильных условий эксплуатации, но и надежности входящих в изделие деталей. Но как бы вы ни старались, со временем перфораторы начинают отказывать.

Чтобы правильно отремонтировать перфоратор, необходимо ознакомиться с его устройством.

Ремонт перфоратора Макита 2470 и 2450 своими руками может выполнить человек, обладающий навыками слесаря и знающий основы электротехники. Помните! Соблюдение правил техники безопасности и отключайте перфоратор от сети при разборе.

Перфораторы Макита 2450 и 2470 собраны практически по одинаковой схеме и из тех же деталей. Ремонт их ничем не отличается. Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема перфоратора Макита 2450 и 2470 состоит из механической и электрической части.

Механическая часть обеспечивает передачу вращательного момента к сверлу-буру, создавая одновременно поступательное движение, создающее удар. Механическая часть состоит из привода вращения и ударного механизма.

Электрическая схема перфоратора Макита обеспечивает преобразование электрической энергии в кинетическую через вращение ротора. В состав электрической части входит электродвигатель, кнопка включения с регулятором частоты вращения, переключатель реверса, соединительные провода.

Основные неисправности перфоратора makita Неисправности перфораторов подразделяются на электрические и механические.

В данной статье рассмотрим все неисправности электрической части перфораторов Макита 2470 и 2450 и способы их устранения:

Электрические неисправности перфораторов Макита 2450 и макита 2470 Электрические неисправности проявляются в том, что при подсоединении перфоратора к сети напряжения, инструмент не включается. Схема подключения перфоратора Макита к сети проста.

Через соединительный шнур поз.72 напряжение питания 220 в подается через выключатель поз.68 и электрические щетки через щеткодержатель поз.66 на ламели ротора электродвигателя поз.54 , а через контакты переключателя реверса поз.60 на обмотку статора поз.59. Самая частая неисправность – отсутствие контактов в соединениях.

Технические характеристики

Определенным набором качеств обладает перфоратор Макита 2450. Характеристики, представленные производителем в инструкции, следующие.

Вес инструмента составляет всего 4.5,4 кг. Крепления буров осуществляет система SDS. Перфоратор предназначен для осуществления дробления, сверления не ударного сверления. У него предусмотрены три режима работы. Количество оборотов холостого хода равно 1100 в минуту, а максимальное число ударов. 4500 в минуту. Сила поступательного движения в максимуме равна 5,7 Дж. Максимальный диаметр сверления:

• для дерева. 32 мм;
• для металла. 13 мм;
• для бетона. 24 мм;
• для полой коронки. 54 мм.

Встречаются также дополнительные функции у перфоратора Макита 2450. Характеристики выделяют наличие предохранительной муфты, реверса, блокировки кнопки включения, и конечно электронную регулировку частоты вращения.

Мощность сети питания равна 780 Вт. Длина кабеля составляет 4 м.

Действия в разных режимах

Для сверления тумблер перемещается в соответствующую позицию. После запуска двигателя на холостом ходу присоедините форсунку к месту, где должно быть просверлено отверстие. Используйте специальный триггер, чтобы контролировать скорость сверла и насадки. Сверление происходит, когда молот переходит в другой режим. На это обычно указывает чертеж, показывающий молоток и дрель. Контроль скорости во время бурения редок.

Эта насадка закреплена под требуемым углом относительно обрабатываемой поверхности. Чтобы установить необходимое количество ударов, а также их силу, спусковой крючок нажимается с разным усилием. Эта работа, которая важна, требует определенных навыков и может не сработать сразу.

Отдельные перфораторы могут быть использованы в качестве отвертки. Требуемая информация всегда указывается в инструкции к устройству. Чтобы затянуть винты или открутить их, вам нужна специальная насадка. Может не быть специального режима отвертки, обычно используется программа сверления.

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Детали быстроразъемного патрона

Разобрав патрон, выкрутите четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

1. 1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;

1. 2. Снять крышку;

1. 3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз.49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз.43. Еще промежуточный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пришло время снять промежуточный вал.

Разборка промежуточного вала

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40 снимите по порядку:

• а). подшипник поз.46 и кольцо поз.47;
• б). прямозубую шестеренку поз.42;
• в). подшипник качения поз.41;

А с другой стороны вала снимите:

• г). плоскую шайбу 12 поз.35;
• д). подшипник 606 поз.36;
• е). стопорное кольцо S-7 поз 37;
• ж). компрессионную пружину 7 поз.38;
• з). муфту сцепления поз.39.

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается очень просто:

1. 1. Из него надо достать ударник поз.30;

1. 2. Выбивается шарнир поршня поз.34;

1. 3. Снимаются две плоские шайбы поз.33,35.

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

• — кольцевую пружину 28 поз.16;
• — шайбу 30 поз.17;
• — компрессионную пружину 31 поз.18;
• — прямозубую шестерню 51 поз.19;
• — стальной шарик 7,0 поз.20.

А со стороны внутренней полости вала надо снять:

• — кольцевую пружину 28 поз.29;
• — резиновое кольцо поз.28;
• — металлическое кольцо поз.27;
• — резиновое кольцо 15 поз.26;
• — кольцо 9 поз.25;
• — плоскую металлическую шайбу 28 поз.22.

Вал ствола в разобранном виде

Порядок разборки и сборки инструмента

Прежде чем приступить к разбору перфоратора, нужно запастись инструментом, без которого не обойтись: шестигранники, отвертки с различными разрезами (минусовая, крестовая, фигурная), специальные съемники для подшипников, тиски.

Всегда пригодятся:

• смазка, растворитель;
• запасные щетки (если нужна будет замена);
• медный провод подходящего сечения.

Разборка

Для начала необходимо снять быстроразъемный распорядитель. После демонтажа вынуть четыре винта, которые скрепляют «туловище» редуктора механической части. Далее нажать на фронтон вала, убрать крышку черного цвета. Затем вытащить механизированный блок из зеленой стороны, для этого требуется произвести следующие манипуляции:

• в ручке вынуть три винта, которые удерживают крышку;
• крышку демонтировать;
• извлечь угольные щетки, освободить пружины щёткодержателей.

После всех произведенных действий, вытащить механический блок статора. Освободить ротор.

Затем следует разобрать блок механики ударного узла, выкрутить находящиеся в фундаменте корпуса два болтика.

Теперь настало время удаления вала промежуточного, нужно будет по порядку снять с него:

• кольцо, подшипник;
• шестерёнку прямозубую;
• подшипник качения;
• шайбу плоскую;
• 606 подшипник;
• кольцо S-7 стопорное;
• спираль компрессионную;
• муфту сцепления.

Далее снять вал ствола долбления механизма. Необходимо извлечь его изнутри корпуса, а из самого вала вынуть цилиндр.

Продолжая выполнять последовательность разбора, демонтировать его, выполнив следующие пункты инструкции:

• выбить соединитель поршня;
• убрать плоские шайбы;
• извлечь ударник.

Чтобы разложить сам вал, потребуется вынуть шайбу, компрессионную и кольцевую пружины, стальной шар, шестеренку прямозубую. А с внутренней полости устранить металлическое и резиновые (2 шт.) кольца, кольцевую пружину, колечко, плоскую шайбу из металла.

Соблюдая все правила последовательности разборки, перейдем к демонтажу электрической части, в которую входят нижеперечисленные детали:

• статор;
• выключатель;
• ротор;
• угольные щетки;
• щёткодержатель.

Затем необходимо вынуть два самонарезающих винта.

Сборка

Перед тем как вернуть все детали, из которых состоит перфоратор, на место, следует нанести новый слой смазки. Корпус очистить с помощью бензина. При необходимости сменить все нуждающиеся в замене детали, покрыть лаком катушки. Коллектор обезжирить ватным диском, смоченным в спиртовом растворе, чтобы избежать налипания пыли на смазанный подшипник. Собрать всё в обратной последовательности.

Возможно, потребуется отремонтировать, обслужить, провести профилактику или даже заменить какие-либо детали.
