Требования к трансформаторному изделию
Для того чтобы собрать выходной трансформатор своими руками – в первую очередь потребуется разобраться в следующих вопросах технического характера:
- По какой схеме будет включаться данный трансформатор.
- Какую звуковую мощность планируется получить на выходе усилителя с его помощью.
- Какими должны быть намоточные характеристики этого устройства.
Важно! Лишь при условии правильного выбора всех перечисленных выше параметров удастся сконструировать высококлассный усилитель с прекрасными характеристиками звучания во всем диапазоне частот.
Рассмотрим каждое из условий получения качественного усиления более подробно.
Пайка для начинающих
Мои отношения с радио- и микроэлектроникой можно описать прекрасным анекдотом про Льва Толстого, который любил играть на балалайке, но не умел. Порой пишет очередную главу Войны и Мира, а сам думает «тренди-бренди тренди-бренди…». После курсов электротехники и микроэлектроники в любимом МАИ, плюс бесконечные объяснения брата, которые я забываю практически сразу, в принципе, удается собирать несложные схемы и даже придумывать свои, благо сейчас, если неохота возиться с аналоговыми сигналами, усилениями, наводками и т.д. можно подыскать готовую микро-сборку и остаться в более-менее понятном мире цифровой микроэлектроники. К делу. Сегодня речь пойдет о пайке. Знаю, что многих новичков, желающих поиграться с микроконтроллерами, это отпугивает. Но, во-первых, можно воспользоваться макетными платами, где просто втыкаешь детали в панель, без даже намека на пайку, как в конструкторе.
Так можно собрать весьма кучерявое устройство.
Но иногда хочется таки сделать законченное устройство. Опять-таки, не обязательно «травить» плату. Если деталей немного, то можно использовать монтажную плату без дорожек (я использовал такую для загрузчика GMC-4).
Но вот паять таки придется. Вопрос как? Особенно, если вы этого никогда раньше не делали. Я, возможно, открою Америку, но буквально несколько дней назад я сам для себя открыл волшебный мир пайки без особого геморроя.
До сего времени мое понимание сути процесса ручной пайки было следующим. Берется паяльник (желательно с жалом не в форме шила, а с небольшим уплощением, типа лопаточки), припой и канифоль. Для запайки пятачка, ты берешь капельку припоя на паяльник
, макаешь паяльник в канифоль, происходит «пшшшшш», и пока он идет, ты быстро-быстро касаешься паяльником места пайки (деталь, конечно, должна быть уже вставлена), и после нескольких мгновений разогрева припой должен каким-то волшебным образом переходить на место пайки.
Увы, у меня такой метод работал очень
плохо, практически не работал. Детали нагревались, но припой никуда с паяльника не переходил. Очевидно, что проблема была в катализаторе, то есть канифоли. Того «пшшшшш», что я делал, опуская конец паяльник в канифоль, явно не хватало, чтобы «запустить» процесс пайки. Пока ты тащишь паяльник к месту пайки, вся почти канифоль успевает сгореть. Именно поэтому, кстати, мне была совершенно непонятна природа припоя, внутри которого уже содержится флюс (какой-то вид катализатора, типа канифоли). Все равно, в момент набирания припоя на паяльник весь флюс успевает сгореть.
Экспериментальным путем я нашел несколько путей улучшить процесс:
- Лудить места пайки заранее. Реально, при пайке деликатных вещей, типа микросхем это крайне непрактично. Тем более, обычно, их ножки уже луженые.
- Крошить канифоль прямо на место пайки. Аккуратно кладешь кристаллик канифоли прямо на место пайки, и тогда «пшшшшш» происходит прямо там, что позволяет припою нормально переходить с паяльника. Увы, после такой пайки плата вся обгажена черными заплесами горелой канифоли. Хотя она и изолятор, но порой не видно дефектов пайки.Поэтому плату надо мыть, а это отдельный геморрой. Да и само выкрашивание делает пайку крайне медленной. Так я паял Maximite.
- Использовать жидкой флюс. По аналогии с выкрашиваем канифоли, можно аккуратно палочкой класть капельку жидкого флюса (обычно, он гораздо «сильнее» канифоли), и тогда будет активный «пшшшшш», и пайка произойдет. Увы, тут тоже есть проблемы. Не все жидкие флюсы являются изоляторами, и плату тоже надо мыть, например, ацетоном. А те, что являются изоляторами все равно остаются на плате, растекаются и могут мешать последующей внешней «прозвонке». Выход — мыть.
Итак, мы почти уже у цели. Я так подробно все пишу, так как, честно, для меня это было прорыв. Как я случайно открыл, все, что нужно для пайки несложных компонент — это паяльник, самый обычный с жалом в виде шила:
и припой c флюсом внутри
:
ВСЕ!
Все дело в процессе. Делать надо так:
- Деталь вставляется в плату и должна быть закреплена (у вас не будет второй руки, чтобы держать).
- В одну руку берется паяльник, в другую — проволочка припоя (удобно, если он в специальном диспенсере, как на картинке).
- Припой на паяльник брать НЕ НАДО
. - Касаетесь кончиком паяльника места пайки и греете его. Обычно, это секунды 3-4.
- Затем, не убирая паяльника, второй рукой касаетесь кончиком проволочки припоя с флюсом места пайки. В реальности, в этом месте соприкасаются сразу все три части: элемент пайки и его отверстие на плате, паяльник и припой. Через секунду происходит «пшшшшш», кончик проволочки припоя плавится (и из него вытекает немного флюса) и необходимое его количество переходит на место пайки. После секунды можно убирать паяльник с припоем и подуть.
Ключевой момент тут, как вы уже поняли, это подача припоя и флюса прямо на место пайки. А «встроенный» в припой флюс дает его необходимое минимальное количество, сводя засирание платы к минимуму.
Ясное дело, что время ожидания на каждой фазе требует хотя бы минимальной практики, но не более того. Уверен, что любой новичок по такой методике сам запаяет Maximite за час.
Напомню основные признаки хорошей пайки:
- Много припоя еще не значит качественного контакта. Капелька припоя на месте контакта должна закрывать его со всех сторон, не имея рытвин, но не быть чрезмерно огромной бульбой.
- По цвету пайка должна быть ближе к блестящей, а не к матовой.
- Если плата двухсторонняя, и отверстия неметаллизированные, надо пропаять по указанной технологии с обоих сторон.
Стоит заметить, что все выше сказанное относится к пайке элементов, которые вставляются в отверстия на плате. Для пайки планарных деталей процесс немного более сложен, но реален. Планарные элементы занимают меньше места, но требуют более точного расположения «пятачков» для них.
Планарные элементы (конечно, не самые маленькие) даже проще для пайки в некотором роде, хотя для самодельных устройств уже придется травить плату, так как на макетной плате особого удобства от использования планарных элементов не будет.
Итак, небольшой, почти теоретический бонус про пайку планарных элементов. Это могут быть микросхемы, транзисторы, резисторы, емкости и т.д. Повторюсь, в домашних условиях есть объективные ограничения на размер элементов, которых можно запаять обычным паяльником. Ниже я приведу список того, что лично я паял обычным паяльником-шилом на 220В.
Для пайки планарного элемента уже не получится использовать припой на ходу, так как его может «сойти» слишком много, «залив» сразу несколько ножек. Поэтому надо предварительно в некотором роде залудить пятачки, куда планируется поставить компонент. Тут, увы, уже не обойтись без жидкого флюса (по крайне мене у меня не получилось).
Фаза 1
Капаете немного жидкого флюса на пятачек (или пятачки), берете на паяльник совсем немного припоя (можно без флюса). Для планарных элементов припоя вообще надо очень мало. Затем легонько касаетесь концом паяльника каждого пятачка. На него должно сойти немного припоя. Больше чем надо, каждый пятачек «не возьмет».
Фаза 2

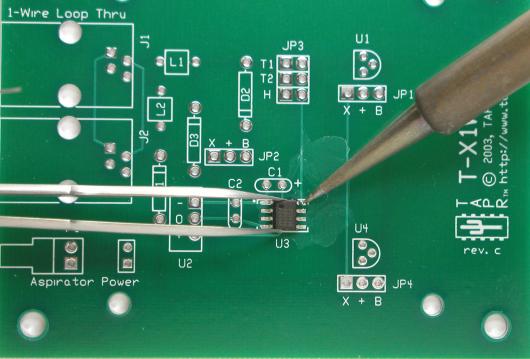

Берете элемент пинцетом. Во-первых, так удобнее, во-вторых пинцет будет отводить тепло, что очень важно для планарных элементов. Пристраиваете элемент на место пайки, держа его пинцетом. Если это микросхема, то надо держать за ту ножку, которую паяете. Для микросхем теплоотвод особенно важен, поэтому можно использовать два пинцета. Одним держишь деталь, а второй прикрепляешь к паяемой ножке (есть такие пинцеты с зажимом, которые не надо держать руками). Второй рукой снова наносишь каплю жидкого флюса на место пайки (возможно немного попадет на микросхему), этой же рукой берешь паяльник и на секунду касаешься места пайки. Так как припой и флюс там уже есть, то паяемая ножка «погрузится» в припой, нанесенный на стадии лужения. Далее процедура повторяется для всех ног. Если надо, можно подкапывать жидкого флюса.
Когда будете покупать жидкий флюс, купите и жидкость для мытья плат. Увы, при жидком флюсе лучше плату помыть после пайки.
Сразу скажу, я ни разу не профессионал, и даже не продвинутый любитель в пайке. Все это я проделывал обычным паяльником. Профи имеют свои методы и оборудование.
Конечно, пайка планарного элемента требует куда большей сноровки. Но все равно вполне реально в домашних условиях. А если не паять микросхемы, а только простейшие элементы, то все еще упрощается. Микросхемы можно покупать уже впаянные в колодки или в виде готовых сборок.
Вот картинки того, что я лично успешно паял после небольшой тренировки.
Это самый простой вид корпусов. Такие можно ставить в колодки, которые по сложности пайки такие же. Эти элементарно паяются по первой инструкции.
Следующие два уже сложнее. Тут уже надо паять по второй инструкции с аккуратным теплоотводом и жидким флюсом.
Элементарные планарные компоненты, типа резисторов ниже, весьма просто паяются:
Но есть, конечно, предел. Вот это добро уже за пределами моих способностей.
Под занавес, пару дешевых, но очень полезных вещей, которые стоит купить в дополнение к паяльнику, припою, пинцету и кусачкам:
- Отсос. Изобретателю этого устройства стоит поставить памятник. Налепили много припоя или запаяли не туда? Сам припой, увы, обратно на паяльник не запрыгнет. А вот отсосом убирается элементарно. Одной рукой разогреваете паяльником место «отпайки». Второй держите рядом взведенный отсос. Как «оттает», нажимаете на кнопку, и припой прекрасным образом спрыгивает в отсос.
- Очки. Когда имеешь дело с ножками и проводами, может случиться, что разогретая ножка отпружинит, и припой с нее куда-то полетит, возможно, в глаз. С этим лучше не шутить.
Успехов в пайке! Запах канифоли — это круто!
Схема включения
Для самостоятельного изготовления усилителя на пентодах 6П14П сначала следует подобрать подходящую схему, что при наличии Интернета сделать очень просто. Для этого достаточно набрать в поисковой строке соответствующий запрос и выбрать наиболее понравившееся схемное решение. При этом важно определиться с тем, по какому варианту предполагается делать выходной узел усилителя: на одной или на двух лампах (одно- или двухтактный режим).
Дополнительная информация: Для получения качественного и неискаженного звучания предпочтение следует отдать второму варианту (так называемому «двухтакту»).

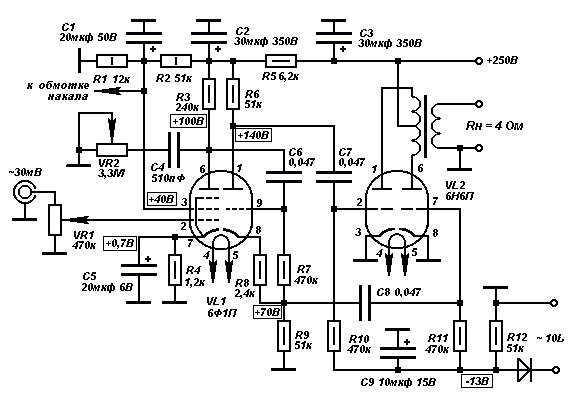

При этом исполнении подойдет размещенная слева схема (в нее для удобства включены предварительный каскад на двойном триоде 6Н2П и блок питания с силовым трансформатором Т2).
Выходная мощность
Выходная мощность для рассматриваемой схемы может колебаться в диапазоне от 12-ти до 25-ти Ватт (при сопротивлении нагрузки 4 Ома).
Обратите внимание! В режиме максимальной мощности коэффициент искажений в этом случае составит не более 5%, а выходное напряжение на обмотке звукового преобразователя – порядка одного вольта.
Вторичную обмотку двухтактного устройства для получения оптимальной мощности удобнее рассчитывать на то количество витков, которое соответствует комплексному сопротивлению подключаемого динамика (4 или 8 Ом).
это мой выбор
мой выбор F-2000 флюс паста для тонкой электроники Удаление не обязательно! с 2002 г пользуюсь . даволен
Последний раз редактировалось ACORDGSM; 18.12.2009 в 22:37 .
FLUX PLUS пользуюсь давно, около 4-5 лет, экономичен, удобен в работе не только с сотовыми телефонами. У меня напарник по бытовой технике попробовал разок, теперь пользуеться постоянно.
Пользуюсь FLUX PLUS 6-412-A , лучшего пока не нашёл.
Cookson Electronix ALPHA RMA7 Flux gel
Аналогично. Паста прекрасная но после ней остатки трудно смываются.Остаётся «корочка»А ч-з время пайка зметно темнеет.Удаляется полностью бензином «Калоша».Дальше никаких последствий. А воще эта паста восстановительная для пайки изделей подверженых коррозии — для «утоплеников».
Основные характеристики
Перед тем как намотать выходной трансформатор для 6П14П следует более подробно ознакомиться с его конструкцией, имеющей следующие характеристики:
- В состав преобразователя входят две обмотки, представляющие его первичную и вторичную многосекционные катушки.
- Трансформатор для лампового устройства наматывается на сердечнике Ш30.
- Толщина набора его пластин составлять 36 мм.
Для размещения обеих катушек выходного трансформатора под двухтакт на 6П14П размеры его рабочего окна необходимо выбрать не менее чем 60 на 30мм.
При таких конструктивных данных преобразователя его намоточные параметры принимают вполне конкретные значения, которые рассматриваются в следующем разделе.
Намоточные характеристики выходного трансформатора
Для того чтобы намотать выходной трансформатор для двухтактного усилителя на 6П14П потребуется изготовить двойной каркас, искусственно разделенный специальной перегородкой.
Расположение намоточных секций на каркасе трансформатора для ламп 6П14П, а также схема подключения первичной и вторичной обмоток изображены на фото.
Каркас первичной обмотки имеет шесть одинаковых по размеру секций, каждая из которых содержит по 300 витков. Вторичная катушка поделена на 4 отделения, содержащие по 44 витка.
Последовательность намотки
Последовательность их намотки своими руками выглядит так:
- В первую очередь наматываются витки в секциях каркаса, обозначенных на фото номерами 1,8,2,7,3.
- После этого частично намотанная конструкция снимается со станка и разворачивается на 180 градусов.
- На следующем этапе работ продолжается намотка оставшихся секций, пронумерованных цифрами 4,9,5,10,6.
Все отделения первичной обмотки выходного трансформатора для лампового усилителя на 6П14П соединяются между собой по последовательной схеме. В отличие от нее вторичная катушка состоит из двух половинок, включенных последовательно, каждая из которых содержит в своем составе две параллельно подсоединенные секции.
Дополнительная информация: Благодаря такому способу формирования катушек трансформаторное устройство обеспечивает оптимальные передаточные характеристики каскада.
Последнее означает, что при секционном построении вторичной обмотки упрощается ее согласование с нагрузками различной величины.
Кроме того, данный подход к намотке катушек своими руками позволяет получить симметричную схему с малым коэффициентом индуктивного рассеяния. Благодаря этому собранный каскад отличается прекрасными АЧХ и ФЧХ характеристиками.
Следующие пользователи поблагодарили cliviy за это сообщение:
Вообще для работы под рукой 5 видов флюса: обычная канифоль(мало ли чо), китайская но нем(под ней остатки припоя удаляю на неответственных участках работаю. вообщем дорогой экономлю, отмываю после), жидкий советский для пайки алюминия (ооочень зверская штука, окислы лужу на ура, канечноже отмываю), ЛТИ (поднимаю микрухи с ее помощью, жидкая хорошо проходит под микруху,кипеть и БГАшка отходить в одно время начинает, так что шевелится видать как, безусловно отмываю после) ну и наконец РМА 223 (работа с бга, реболинг, вапщето все мыть стараюсь)а да еще ацкий какойто активный советский жидкий (в ГСМ не пользую).
Параметры трансформатора питания
Для того чтобы изготовить трансформатор питания для лампового усилителя 6П14П потребуется воспользоваться магнитопроводом на основе электротехнической стали Ш-40, имеющей толщину набора в 50 мм. Намоточные параметры преобразовательного устройства выглядят следующим образом:
- В первичной (сетевой) обмотке должно иметься 430 витков медного провода в изоляции ПЭЛ 0,8.
- Его вторичную катушку следует наматывать проводом ПЭЛ-0,31, число витков которого должно быть не менее 400 (от нее питается выпрямитель, обеспечивающий получение анодных напряжений для ламп).
- В обмотке накальной цепи двойного триода 6Н2П (б-б) необходимо намотать 11 витков провода ПЭЛ-1.0.
Питающие обмотки, работающие на цепи накала ламп L4 и L5 (в-в), имеют по 13,5 витков провода ПЭЛ 1,0. По завершении сборки силового блока полный комплект электротехнических устройств будет готов к установке в рабочую схему.
При выполнении всех обозначенных в статье требований удается получить качественный выходной трансформатор для ламп 6П14П, гарантирующий надежную работу двухтактного усилительного каскада.
Где применяются активные флюсы
Паять микросхемы активными флюсами не рекомендуется, так как микросхема может прийти от этого в негодность. Флюсы с агрессивными кислотами в основном применяют для пайки проводов и металлических изделий, которые сильно повреждены коррозией. Само собой разумеется, что перед пайкой деталей нужно обязательно избавиться от следов коррозии на металле.

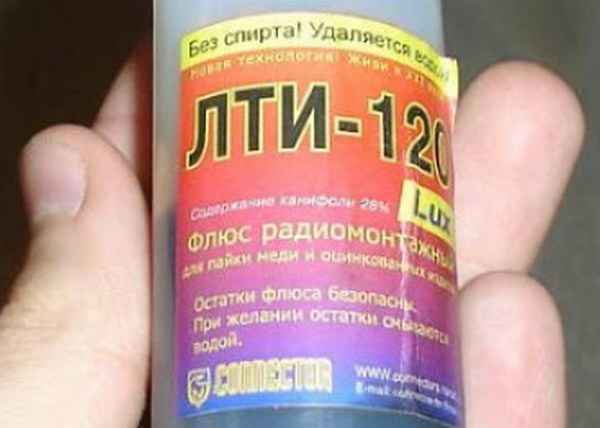

Яркими представителями активных флюсов являются: флюс SF-OR/LF-3.5, флюс SFL-RO/NC-800, кислота для пайки ZN 85%, флюс ЛТИ 120 и другие. При использовании активного флюса, после завершения пайки его нужно обязательно смыть, можно обычной водой.
