Элементы строительных лесов
Основными элементами монтажных лесов являются:
- Стойки.
- Распорки (по диагонали и горизонтали) придают лесам прочность сразу в нескольких направлениях.
- Перемычки между настилами.
- Упоры для формирования устойчивости лесов.
- Настил из древесины или металла, ширина которого должна быть строго больше 1,5 м. Щель между досками не должна превышать 10 мм. При формировании сплошного настила рекомендуется укладывать доски внахлест.
- Ограждающие балки для предотвращения падения работников.
- Лестницы для прохода на следующий уровень.
- Фасадная сеть, оборачивающая монтажную конструкцию, позволяет защитить прохожих от внезапного падения материала, а персонал стройки – от падения.
Как самому поставить деревянные леса — пошаговая схема
Шаг 1: Расчет материалов
Назначение инвентарных строительных лесов и их разновидности
Размер лесов зависит от габаритов здания, но есть универсальные требования. Расстояние между стойками не должно превышать 2,5 метра, а высота всей установки – 6 м. Очень важна и ширина настила, ведь на нем должен поместиться не только человек, но и оборудование, кирпич и иной строительный инвентарь. Обычно достаточно 1 метра, однако в индивидуальных случаях настил делается более широким. Примерную схему конструкции можно найти на фото строительных лесов в нашей статье.
Шаг 2: Подбор комплектующих
Для стоек и упоров используются доски сечением 50х100 мм или же брусья 10х10 см. Толщина распорок должна быть не менее 30 мм, настила – 50 мм. А вот ребра жесткости можно соорудить из досок толщиной 25 мм, более тонкие же рейки подойдут в качестве ограждающих элементов. Для фиксации используйте только строительные гвозди, саморезы не обеспечат настолько надежное соединение. Также следует заранее обеспокоиться, как осуществить демонтаж строительных лесов.
Шаг 3: Монтаж каркаса
Комплектация строительных лесов уже приготовлена, можно приступить к сборке. Монтаж строительных лесов начинается с крупных составных частей. Два бруса укладываются на ровную горизонтальную поверхность на расстоянии длины лесов. Желательно, чтобы верхушка немного сходилась, это добавит устойчивости. Например, если между нижними частями брусьев расстояние 4 м, то сверху – не более 3,6 м. Далее с внутренней стороны крепим к ним боковины, это будут опоры для настилов. Проделываем аналогичную операцию еще с двумя брусьями.
Шаг 4: Установка поперечин
Боковые поперечины берутся разной длины, так как конструкция должна получиться пирамидальной. Правда, не стоит делать слишком большой угол схождения, чтобы расстояние между верхним настилом и фасадом здания получилось небольшое. Устанавливаем боковины вертикально и немного наклоняем их друг к другу, фиксируем поперечины длинными гвоздями. На фото видно, в каком порядке лучше это сделать. Чтобы соединить трапеции, вам понадобится помощник, лучше даже два.
Шаг 5: Завершающий этап
Осталось прибить к поперечным брускам настил. Для повышения безопасности можно установить и ограждения над каждым помостом. Прикрепляем к боковушкам дополнительные поперечины, и получится лестница. Заострите и закопайте концы опор в землю для большей устойчивости конструкции. Что же должно получиться, вы можете увидеть на наших фото. Описанная технология популярна в частном строительстве благодаря дешевизне и тому, что монтаж строительных лесов такого типа очень прост. Теперь этот вариант покорится и вам!
Классификация строительных лесов
- По типу рамы выделяют: проходные (для движения персонала) и лестничные (вертикальное перемещение персонала).
- По типу связи: горизонтальные и диагональные (считаются наиболее надежными).
- По креплению к фасаду здания: одноразовые (дюбельные крепежи пристреливаются к стенам) или анкерные (легко извлекаются из фасада при перемещении монтажных конструкций).
- По материалу настила: стальной перфорированный настил идеально подойдет для массивных грузов, а деревянный настил прекрасно подойдет для движения персонала. Широко применяется комбинированный настил.

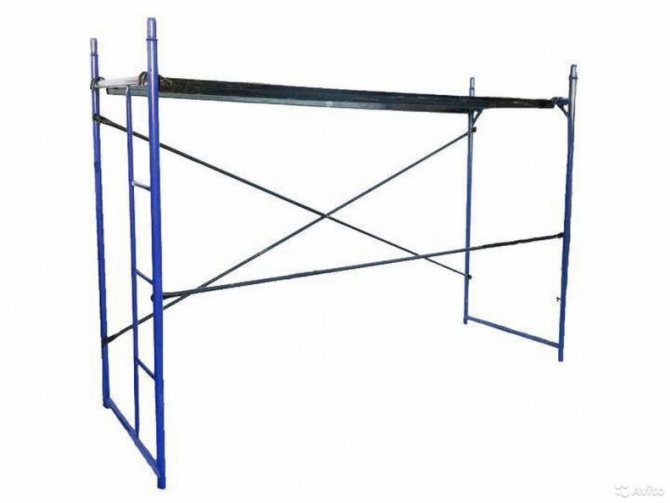

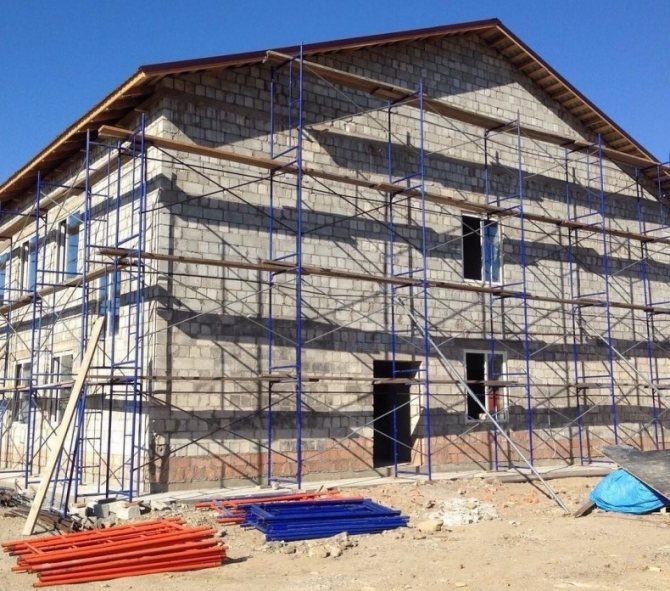

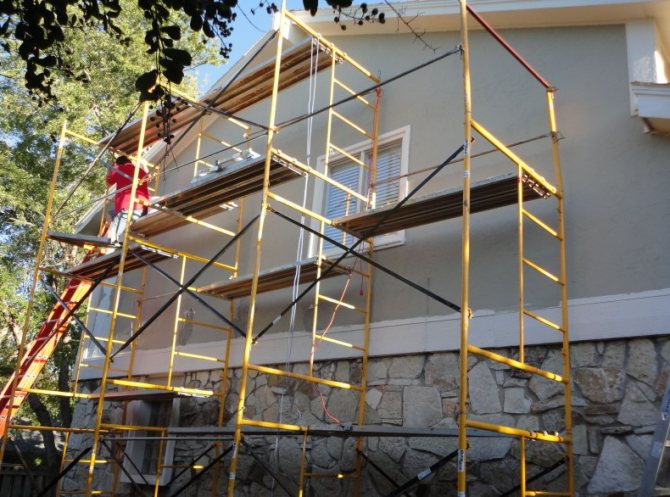

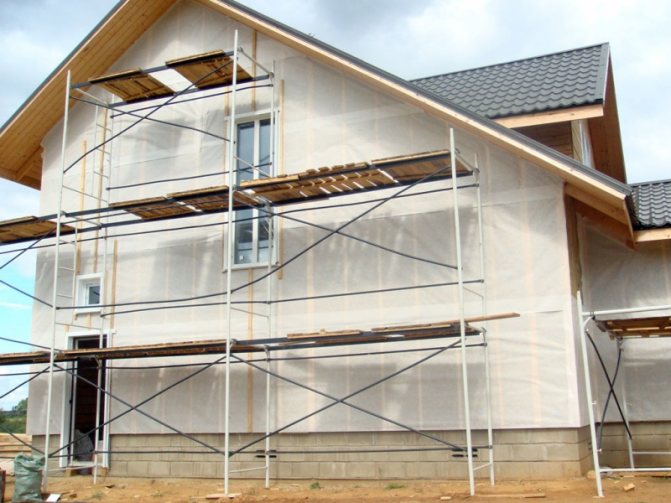

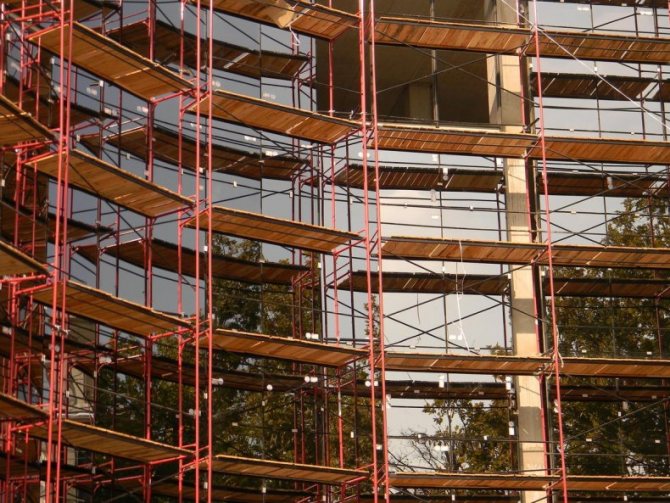

Рамные монтажные леса
Самый распространенный тип монтажного леса – рамный лес. Конструкция весьма проста при сборке (металлические рамы, зафиксированные замками).
Внутри рамного леса настилы для движения персонала и лестничные пролеты.
В основе рамного леса – опоры.
- Простой вид опор представлен нерегулируемой трубой на приваренной «пяточной» основе.
- В настоящее время широкое распространение получили опоры на колесах, которые легко перемещать с места на место.
- Для повышения надежности конструкции внутри каждой рамы создается каркас жесткости, когда балки ставятся крест-накрест по углам секции.
Высота строительной конструкции зависит от масштабов работы и высоты ремонтируемого здания.
Классификация вспомогательных конструкций
Обобщающее разделение строительных лесов предполагает предложение на рынке двух больших групп приспособлений, их основным признаком является материал изготовления, это может быть дерево или металл, в свою очередь металлические приспособления бывают нескольких типов:
Ригельные. Массивные, металлоемкие приспособления, отличающиеся повышенной надежностью и устойчивостью в сочетании с возможностью выдерживания больших нагрузок. В сложенном виде достаточно компактны, что делает их удобными для транспортировки и в процессе организации хранения.
Клино-хомутовые. Легкие и мобильные, такие приспособления отлично подходят для наружных и внутренних работ на объектах, с характерными высотными перепадами. Их боковые рамы, выполненные в виде лестниц, обеспечивают простой доступ к рабочей площадке и размещения на ней нескольких человек.
Рамные. Все рамные элементы соединяются между собой по горизонтали и вертикали, что обеспечивает оптимальную надежность и практичность всей конструкции. Упрощенный флажковый механизм помогает сэкономить время при сборке и демонтаже рам, изготовленных из прочных материалов пониженной металлоемкостью.
Для частного использования в процессе проведения самостоятельных строительных и ремонтных мероприятий используются рамные строительные леса, отличающиеся легкостью сборки и простотой эксплуатации, экономией свободного места при хранении.
Клиновые строительные леса
Разборные монтажные леса являются универсальным сооружением, предназначенным практически для любых видов работ. Конфигурация клиновых строительных лесов может быть самой разнообразной, конструкция подстраивается под особенности реконструируемого объекта.
Клиновое крепление с опорным диском и неразъемным клином делает строительный лес чрезвычайно прочным. Среди «плюсов» монтажного леса стоит отметить простоту сборки, которая не потребует от персонала опыта работ.
Клиновые леса успешно используются в кораблестроении, в нефтегазовой промышленности, при осуществлении кладки из тяжелого камня, для сборки подиумов и трибун. Клиновые монтажные леса прекрасно подходят для реставрационных работ по фасаду. Конструкция легкая, поэтому не наносит вреда сооружению.
Металлические
Изготовление строительных лесов из труб своими руками — дело весьма непросто, поэтому дважды задумайтесь, возможно, покупка таких лесов будет быстрее и дешевле для вас.
Решившимся всё сделать своими руками понадобятся:
- Трубы диаметром 15 мм;
- Профильные трубы диаметром 30х30 мм и 25х25 мм;
- Пару листовых пластинок 60х60 мм;
- Доска для настила;
- Лестница и уровень;
- Болты и саморезы;
- Дрель, болгарка и сварочный аппарат.
Инструкция по изготовлению металлических лесов состоит из нескольких пунктов:
Трубы диаметром 15 см нужно нарезать на 90 сантиметровые и 2-ух метровые. Вторые пойдут на диагональные крепления, поэтому их концы нужно надрезать на 5 см и расплющить. Часть двухметровых труб оставьте нетронутыми, они пойдут на опорные балки.
Для высоких лесов понадобятся специальные соединение, которые делаются из профильных труб. 25х25 миллиметровые нужно нарезать на части по 30 см, а из 30х30 необходимо сделать заготовки по 8 см.
Узкие вставляем в широкие и привариваем посередине. Так вы избежите изгибов и укрепите конструкцию.
Положите нетронутые 2-ух метровые трубы параллельно друг другу и закрепите поперечинами длинной 90 см. К нижним ножкам рамы прикрепите листовые пластинки, которые не дадут проваливаться лесам.
Две рамы установите параллельно и примерьте диагональные распорки. Места их соединение с опорными трубами пометьте и просверлите в них отверстия под болты. На этом этапе важно сделать всё ровно, иначе вся конструкция будет перекошена. Для этого отлично подойдёт обычный уровень.
Покрасьте доски и металлическую конструкцию, чтобы избежать быстрой порчи лесов.
Установите деревянные настил и прикрепите его к раме.

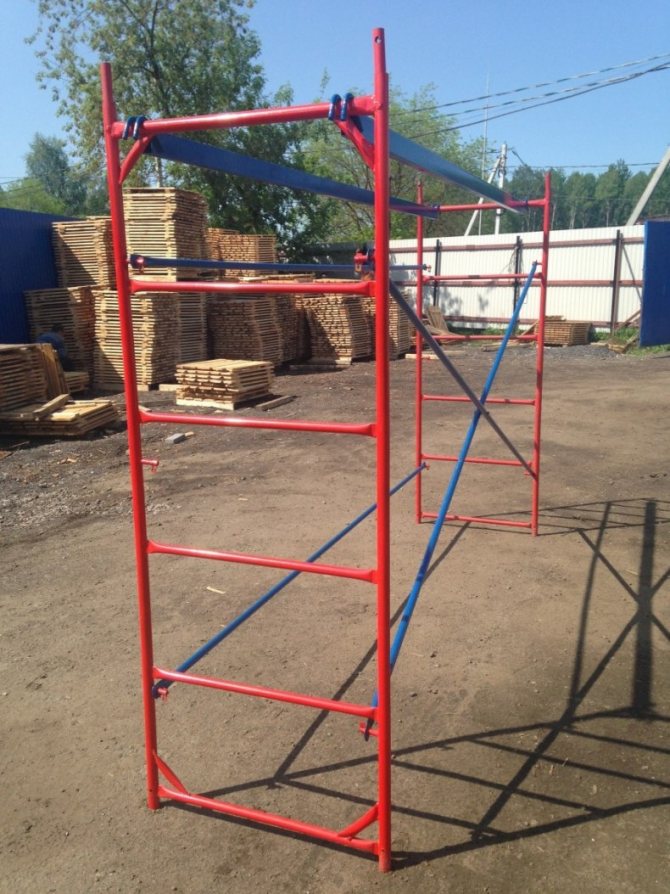

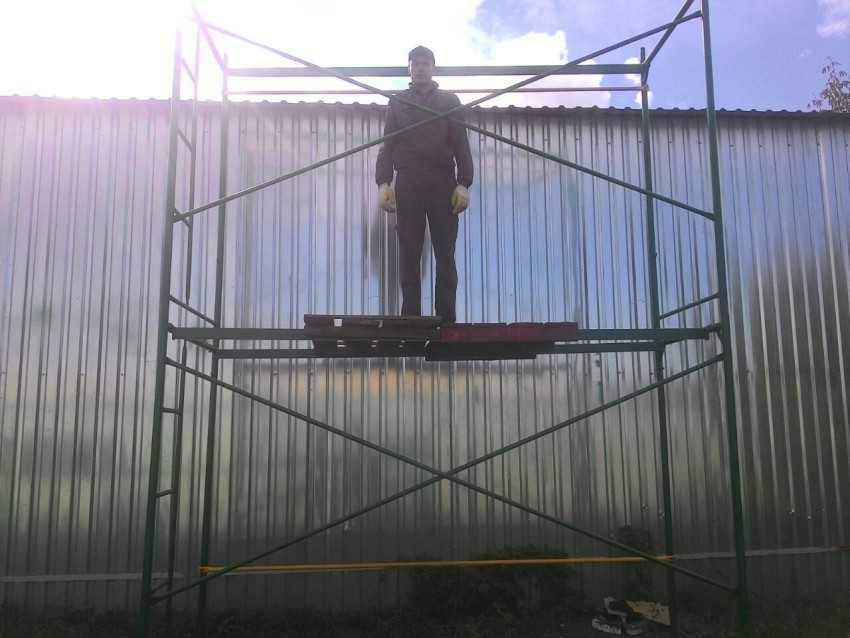

На этих фотографиях вы можете наблюдать строительные леса, которые должны у вас получиться при соблюдении всех советов.
Штыревые монтажные леса
Штыревой лес – временное сооружение, чьи составные части крепятся при помощи шарниров. Данный способ, а также усиленные трубы делают конструкцию максимально прочной и надежной.
- На высоте в 80 м 1 кв.м. штыревого леса выдерживает нагрузки до 0,5 т.
- Штыревая конструкция применяется при осуществлении кладки из тяжелых материалов и проведении ремонта фасада здания.
- Временное сооружение долговечно, монтаж осуществляется легко, что позволяет быстро менять место дислокации строительного объекта.
Приставные подмости и строительные козлы
Приставные подмости применяются для несложных отделочных работ, где используются легкие материалы. Деревянные конструкции прислоняются к поверхности стены здания и удерживаются за счет упора. Несмотря на то что установка выглядит ненадежной, работать на ней удобно и безопасно. Существует два варианта исполнения приставных подмостей: традиционный и армянский. Первая установка является простой и надежной, однако она не регулируется по высоте. Ее можно использовать для подшивки свеса кровли, монтажа водостока и других работ, которые характеризуются небольшим разбросом высоты.
Армянские леса производятся из минимального количества материалов, легко и быстро собираются, передвигаются и разбираются. Главное – изготовить треугольники, поднять на заданную высоту, расположить с шагом 3 м и подпереть их наклонными балками, которые фиксируются в земле.
При наружной отделке одноэтажных зданий и для работ на фронтонах применяются строительные козлы, где настил укладывается на деревянные перекладины. Установки также используются в тех случаях, когда на стены нельзя ничем опираться. Конструкция является негромоздкой и легкой, ее можно передвигать в нужное место.
Такая конструкция как строительный козел используется для проведения работ на небольшой высоте
Строительный козел является четвероногим деревянным сооружением, напоминающим по форме букву «А», высота которого достигает роста мастера. Количество распорок может быть произвольное. Для соединения верхних концов опор применяются обычные навесы. Ножки фиксируются с помощью ограничителей. С одной из сторон стойка может быть выполнена вертикально, без наклона. Это позволит установить конструкцию ближе к стене, что удобно при покраске, конопатке или профилактической обработке.
Благодаря множеству вариантов строительных лесов имеется возможность подбора конструкции, необходимой для выполнения конкретных работ
При выборе изделия важно учитывать не только его стоимость, но и особенности местности, обрабатываемую поверхность, сроки выполнения работ. Исходя из этой информации легко подобрать свой тип конструкции для каждого случая. https://www.youtube.com/embed/w_t95jJO6kg

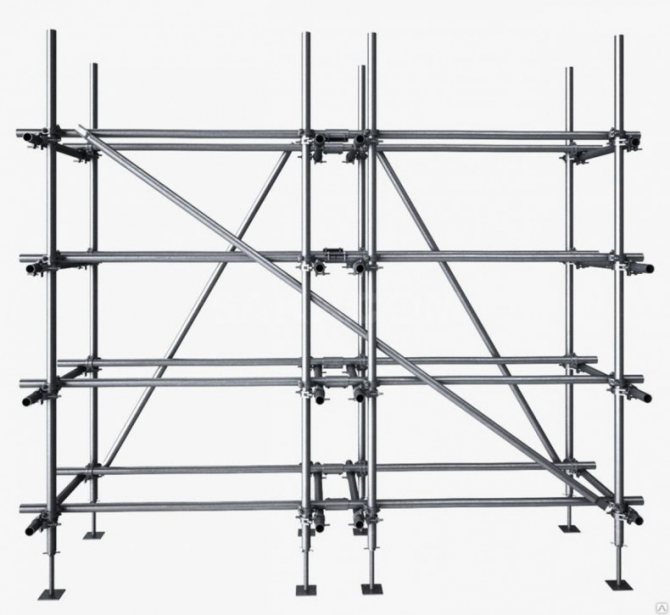

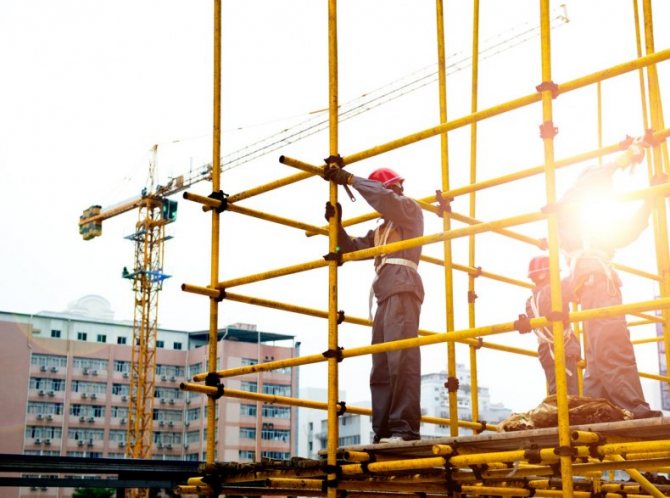

Хомутовые леса
Соединение элементов производится хомутами, что позволяет возводить прочную и надежную конструкцию с повышенной функциональностью.
Профессионалы используют хомутовые монтажные сооружения при кладке тяжелых материалов на высоте не более 20 м, при проведении монтажных работ по фасаду здания, если высота сооружения менее 80 м, а также при ремонте архитектурных сооружений нестандартной конфигурации или объектов, стоящих на склоне.
Сцены и трибуны также возводятся с помощью хомутового леса. Металлическая конструкция легко комбинируется с другими видами лесов, однако нужно помнить, что хомутовые леса не перемещаются. Стойки леса собираются при помощи ригелей, крепящихся поперек конструкции к стенам здания.
Инструменты и материалы
Сначала стоит правильно подобрать материалы для строительных лесов. Использовать следует только доски и брусья хорошего качества и определенной толщины, обеспечивающей прочность лесов и способность их выдерживать предельные нагрузки. На строительных лесах, сделанных из старых досок, нельзя работать. В качестве материала подходит древесина сосны, ели или недорогих лиственных пород третьего сорта. Значение имеет не ее внешний вид, а только толщина и прочность досок.
Для сооружения строительных лесов рекомендовано использовать пиломатериалы со следующими параметрами:
- доски длиной в 6 метров и толщиной 4-5 см;
- бруски сечением 5х5 и 10х10 см.
Дерево не нужно обрабатывать антисептиком, если леса нужны только на один рабочий сезон.
Из поддонов можно сделать щитовой настил, если нет досок нужной длины.
Также потребуется подготовить инструменты, с помощью которых будет собираться конструкция:
- молоток;
- рулетку;
- пилу для дерева;
- саморезы или гвозди;
- уровень.
После подготовки инструментов и материала нужно сделать замеры стены, у которых будут стоять строительные леса. На основании замеров потребуется сделать чертежи будущей конструкции, чтобы не ошибиться при ее сборке и быстрее выполнить работу.
Подвесные леса
В ситуациях, когда использование фундамента как точки опоры невозможно, возводятся подвесные леса. Струнные конструкции собирают, когда ремонтируемые сооружения не отличаются прочностью или при работе по строительству мостов.
Струнные леса используются при работе на высоте до 100 м, а также при остеклении фасадов высотных зданий.
В основе подвесных лесов лежит облегченная рама и стоечные элементы, соединенные хомутовыми (струнными связями). Лес крепится кронштейнами к фасаду.
Чашечные приставные леса
Конструкции такого типа чаще всего применяются для проведения работ непосредственно в месте реконструкции. Леса сооружаются на основе модульных крепежей чашечного типа. При этом диагональные ребра жесткости не требуются. Число элементов леса остается минимальным.
Профессионалы отмечают несомненные преимущества леса чашечного типа:
- Высокие показатели прочности и надежности.
- Высокие показатели жесткости, что позволяет увеличить нагрузку на приставную конструкцию.
- Создание пролетов длиной до 3 м без потери прочности.
- Сопротивляемость ударам.
- Быстрота сборки.
- Возможность создания различных гибких форм.
- Отсутствие излишней фурнитуры упрощает монтаж и демонтаж.
Проведение расчетов
Вешалки в прихожую: типы, материалы, размеры и комплектация
Но вначале давайте поговорим о том, как выполнить расчет площади данных конструкций. Делается это довольно легко. Площадь лесов приравнивается к их проекции на вертикальную поверхность. Чтобы произвести все расчеты с максимальной точностью, без каких-либо погрешностей, вы должны указать их площадь и тип. Дело в том, что в зависимости от высоты необходимо подбирать определенные марки. Так, для строительных лесов, которые имеют очень большую высоту монтажа, нужна очень прочная конструкция. Естественно, это приведет к увеличению стоимости всех остальных элементов леса.
Кроме того, от высоты установки зависит и число диагональных и горизонтальных перемычек. Естественно, чем больше их будет, тем выше будет стоимость готовой конструкции. В процессе выполнения расчетов вы должны учитывать и тип работ, которые будут проводиться. Если вы планируете заняться кладкой кирпича, то установка будет подвергаться большим нагрузкам. Следовательно, леса нужно выбирать с расчетом выдерживания большого веса.
Что касается объема, то он измеряется, конечно, в квадратных метрах. Однако само понятие «цена за один квадратный метр» является больше условным. Здесь все зависит от самой конструкции. Абсолютно разные установки могут иметь одинаковую площадь. При этом количество составляющих элементов может сильно отличаться. Естественно, что стоимость одного квадратного метра тоже будет разной. Если же леса довольно крупные, то ценовое различие может быть очень существенным.
Итак, давайте выделим главные аспекты, на которые следует обращать внимание в процессе выполнения расчетов строительных лесов.
- Тип конструкции.
- Ее длина и высота. В большинстве случаев ширина всегда кратна двум или трем метрам, а высота всегда кратна двум метрам.
- Обязательно учитывается число лестничных подъемов. Их должно быть не менее двух, а лучше, если будет больше. В тех случаях, когда леса имеют очень большую высоту, то на каждые двадцать или тридцать метров желательно устанавливать один лестничный подъем.
- Число ярусов настилов, где будут размещаться рабочие. Согласно стандарту расчет лесов предполагает использование минимум двух ярусов. Один должен быть рабочим, а другой – страховочным. Все должно выполняться в соответствии с требованиями техники безопасности.
Зная все эти данные, вы сможете без особого труда выполнить правильный расчет строительных лесов.
Лес-домкрат
Применяется в ситуации, когда отсутствует возможность размещения леса на ровной платформе. Стабилизаторы-домкраты выравнивают конструкцию относительно нулевой точки опоры. Домкраты просты в эксплуатации, механизмы надежные и прочные.
Выбор строительных лесов
Под каждый проект реконструкции здания создается проект монтажного леса, где детально просчитываются нагрузки и количество связующих деталей. Множество факторов влияют на выбор леса: высота объекта, вес материалов, необходимая длина пролетов.
Конфигурации монтажных лесов регулируются ГОСТами.
При расчете учитываются лестничные пролеты и количество настилов. Учитывая все данные, легко можно собрать строительный лес нужной конфигурации с необходимыми показателями нагрузки.
