Как собрать своими руками щепорез для арболита по чертежам

Щепорез для арболита – полезное приспособление для тех, кто хочет сделать качественную смесь для заливки монолитного арболита или создания блоков своими руками. Арболит – современный и популярный материал, который создан на основе цементного вяжущего, древесной щепы и специальных химических веществ. Арболит обладает прекрасными характеристиками тепло/звукоизоляции, большими размерами и малым весом, повсеместно используется в разных сферах строительства.

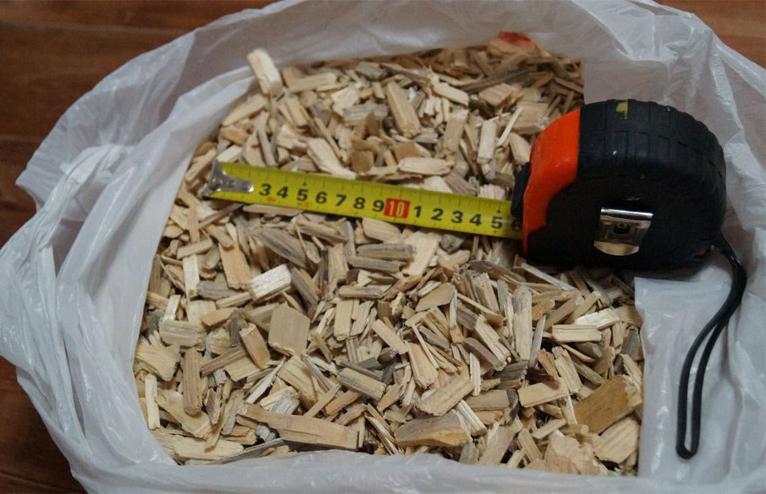

Для создания арболита в домашних условиях понадобится древесная щепа, сделать которую можно самостоятельно с помощью специального оборудования. Таким образом удастся добиться тщательного измельчения щепы, одинакового размера сырья, что существенно повысит прочность блоков и качественные характеристики материала. Сделать щепорез можно своими руками по готовым чертежам, собрав вместе несколько основных узлов.

Такое устройство будет полезно даже тем, кто планирует использовать его лишь раз при строительстве определенного объекта из арболита. Самостоятельное измельчение щепы и приготовление раствора для арболита позволит существенно сэкономить. Потом оборудование можно использовать в виде садового измельчителя, успешно перерабатывающего отходы после осенней уборки огорода, обрезки деревьев и кустарников.

Для понижения расходов на прибор стоит серьезно отнестись к выбору узлов, деталей, частей. Многое можно найти в пунктах приема лома, достать из старой техники, на предприятиях, где недавно была выполнена модернизация оборудования (и старые узлы остались ненужными).

Как и где можно найти детали для создания щепореза:

• Каркас

  роторно-молотковой машины делают из швеллера или стального уголка (металл может быть не новым, но без ржавчины).

• Корпус станка (защитный кожух), приемный кожух

  – из листа металла толщиной 0.8-2.5 миллиметров (можно срезать со старого авто, разных настилов, ограждений).

• Электромотор

  – снять с любого электрического оборудования, старых станков (если нужно, заменяют подшипники).

• Шкивы

  , оборудование для запуска/работы мотора.

• Ротор

  – используют листовую сталь либо подходящий по диаметру маховик от двигателя авто (тут придется в него вставить и приварить вал молоткового измельчителя).

• Ножи

  – делают из рессоры авто, придавая форму и закаляя.

Если в хозяйстве есть ненужный мотоблок, можно его использовать, чтобы придать щепорезу мобильность. При наличии вала отбора мощности на моторе, можно подключать щепорез, не разбирая мотоблок. Мотор от бензопилы использовать не рекомендуют, так как его можно к валу измельчителя подключать только через цепную передачу, что требует поиска подходящей цепи, звездочки на вал.

Не подходят для оборудования и электромоторы от циркулярки, электрорубанка, болгарки (они больше подойдут для маленького веткоруба, который от щепореза отличается масштабами и производительностью).

Щепорез для изготовления арболита: принцип работы

Прежде, чем начать делать щепорез для арболита своими руками, следует тщательно изучить чертежи, рассмотреть конструкцию, отыскать все необходимые детали и только после этого собирать их воедино. Главные узлы станка – рубильный диск с ножами, а также ротор с лопастями, молотками. Диск закрепляют на рабочем валу, который в движение приводится шкивом, соединенным с двигателем ремнем. Вал движется на двух подшипниках роликового типа, двигатель смонтирован на раме.

Сырье подают вручную – подлежащее переработке закидывают в приемный бункер, а потом отходы затягиваются под молотки/ножи. На последнем этапе переработки щепа лопастями отправляется на сито, выходит из щепореза через специальное отверстие для выгрузки. На входе приемный бункер сделан в формате воронки, чтобы подавать сырье было просто и безопасно.

Каким характеристикам должен соответствовать щепорез:

• Мощность мотора – около 7.5 кВт.
• Частота вращения мотора на рабочем валу – максиму 3000 оборотов в минуту.
• Оптимальная частота вращения вала, где смонтирован диск с ножами – 1500 оборотов в минуту.

Если увеличивать частоту вращения вала, есть вероятность, что древесное сырье начнет превращаться в труху (вместо того, чтобы получалась щепа нужного размера), но производительность оборудования повышается.

Формирование арболитовых блоков

Когда раствор готов, он высыпается в подходящую емкость и теперь его надо израсходовать в течение 15 минут. Чтобы сформировать и сделать арболитовые блоки своими руками, способов придумано достаточно много – на производствах это разборные опалубки на 6-12 блоков, а в домашних условиях они обычно делается по одной штуке в самодельных трафаретах.

Один из методов изготовления на видео:

Технология изготовления арболита предусматривает два варианта формовки:

• Быстрая распалубка – после первичного схватывания цемента. По сути, это безостановочный процесс – формирование блока (засыпка раствора в форму), прессовка (или вибропрессовка), распалубка и отправка на просушку. Вместе с приготовлением раствора даже один человек может в день сделать 80-100 блоков. Преимущество способа – скорость изготовления новых арболитовых блоков и безостановочность процесса.
• Распалубка через сутки – после опрессовки блок оставляется в форме на 24 часа, после чего только производится распалубка и досушка. Изготовить арболитовые блоки своими руками таким способом может получиться даже быстрее, но только при условии наличия достаточного количества форм, в которых арболит можно оставить на ночь. Преимущества метода – близкая к идеальной форма блока, которая после схватывания бетона не имеет возможности даже малейшего перекоса.

Чем хуже геометрия блоков, тем толще между ними будут цементные швы, которые образуют мостики холода. Для уменьшения теплопроводности блокам придается зигзагообразная форма, которая ломает такой мостик, предотвращая прямой отток тепла.

Для формирования блоков используется специальный станок или трафареты – все это оборудование для арболитовых блоков может быть сделано своими руками.

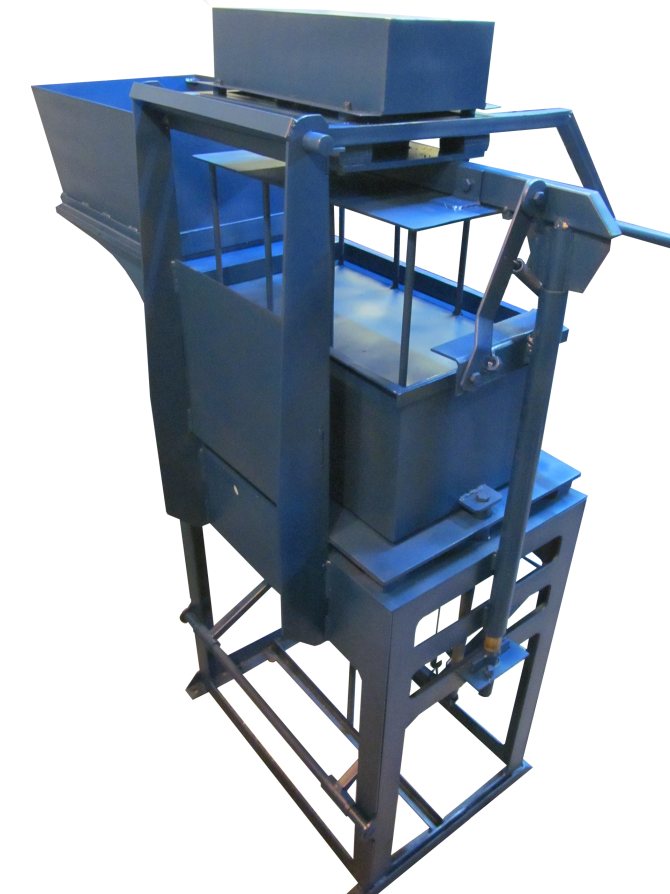

Использование станка

Оба устройства могут применяться в любом из методов, но свой станок чаще делают под быструю распалубку, для увеличения темпов производства. Их неоспоримое преимущество – это прессовка блока на вибростоле. Сам процесс формирования отличается простотой и оборудование можно доверять рабочим после минимального обучения.

Работа станка полуавтомат на видео:

• Готовая смесь засыпается в мерную емкость (1), которая смещается на направляющих (2), высыпая раствор в пресс-форму (3).
• Сверху на раствор устанавливается крышка (5) пресса (ее высота может регулироваться штырями (6) для людей разного роста) и придавливается рычагом (7).
• После придавливания включается вибростол (8). Он работает 20-30 секунд и автоматически отключается (можно использовать простейшее реле времени) – дольше трамбовать нельзя, потому что тогда цемент будет стряхиваться на дно блока.
• Рычаг откидывается назад (9), крышка пресса снимается (10) и пресс форма поднимается наверх (11), для чего нажимается педаль.

Готовый арболитовый блок можно забирать на просушку (12). Через 2-3 суток он наберет достаточную прочность для транспортировки.

Для использования метода распалубки через сутки пресс-форма делается разборной и съемной, а верхняя крышка может в ней фиксироваться защелками или другим удобным способом. После трамбовки блок снимается прямо с формой и отправляется на отстаивание.

Арболит с помощью трафарета

Используются две основные разновидности пресс формы – в виде коробки без дна и верха, а также разборная, в виде двух букв «Г», которые защелкиваясь вокруг дна образовывают жесткий короб, накрываемый крышкой. Она в свою очередь также фиксируется отдельными защелками, которые врезаны в боковые стенки.

Независимо от того, какая пресс-форма используется, основной алгоритм следующий:

• Короб готовится к засыпанию арболитовой смеси. Сквозной ставится на твердую поверхность (1), застеленную целлофаном (чтобы не прилип блок), цельный короб смачивается изнутри.
• Засыпается первый слой смеси, утрамбовывается, сверху добавляется второй слой, в случае необходимости третий и накрывается крышкой. На сквозной короб ложится (2) гнет (гиря или что-нибудь подходящее), у разборного верхняя часть фиксируется защелками (3).
• Если под рукой есть перфоратор, то можно пройтись ним по крышке, это заменит вибростол.
• В зависимости от применяемой технологии производится распалубка или форма оставляется для выстаивания.

Если производится быстрая распалубка сквозной коробки, то сначала вверх поднимается именно она (4), затем снимается гнет и убирается крышка. Блок отправляется на сушку вместе с основанием, на котором его формировали.

Основные узлы щепореза, чертеж

Самодельную дробилку роторно-молоткового типа можно сделать самостоятельно по чертежам. Размеры деталей не всегда точно должны соответствовать указанным, так как материал может быть разным. Дробилка питание имеет 220-380 В, включает несколько основных частей.

Узлы щепореза для арболита:

• Корпус из металла с откидным/съемным кожухом.
• Биты с молотками, что абсолютно свободно вращаются и отвечают за создание щепы. Секторально должны быть разделены отбойниками.
• Ножи, закрепленные на диске.
• Калибрующее сито с отверстиями величиной 15-20 миллиметров.
• Бункер, куда подается древесное сырье.

В сети можно найти много рабочих чертежей, где есть отличия по определенным узлам, размерам, но сам принцип работы устройства един. На оборудование подается напряжение 220 В, двигатель передает вращение за счет клиноременной передачи барабану с ножами через вал и шкив. В подающий бункер отправляют древесное сырье, которое превращается в щепу длиной до 25 и шириной до 5 миллиметров (оптимальный размер для арболита).

Цена оборудования: от чего зависит?

Стоимость оборудования для производства арболитовых блоков зависит от завода – изготовителя, региона продажи, а также от материалов, которые используются в машинах. Несколько примеров цен по России на оборудование:

1. смеситель – 159000 рублей;
2. вибропресс – от 46000 до 59000 рублей;
3. сушильное оборудование – 750000 рублей;
4. формы – от 1800 до 2400 рублей;
5. щепорезы – 99900 рублей.

Стоимость оборудования также зависит от модификации. Например, вибропресс с 1 матрицей будет дешевле, чем оборудование с 2-3 матрицами. Форма для арболита с 2 ячейками обойдется дешевле, чем на 3-4 ячейки.

Изготавливаем щепорез для арболита своими руками

Для изготовления щепореза из арболита нужно приготовить все необходимые детали, после чего можно начать сборку агрегата. Некоторые детали стоит поискать, другие вполне возможно сделать самостоятельно.

Диск с ножами

Диаметр диска должен быть до 30-35 сантиметров, толщина – 2 сантиметра. Для исключения вероятности заклинивания твердых/больших кусков сырья диск должен работать по принципу маховика, поэтому его делают тяжелым.

Можно взять металлическую заготовку или вырезать ее из куска листовой стали, потом в детали пропиливают одно центральное отверстие (чтобы посадить вал, с учетом шпоночного крепления), также делают несколько монтажных отверстий, 3 паза, посредством которых отрезанные куски дерева будут отправляться под вращающие молотки.

Чтобы сделать ножи, берут автомобильные рессоры, проделывают 2 отверстия в каждом из ножей с последующим их зенкованием (нужно максимально утопить головки винтов), крепят их к диску с помощью болтов со специальной потайной головкой для шестигранника, за счет которых удается создать надежное и плотное соединение. Кроме того, болты в таком случае не смогут поворачиваться при обжатии гаек с другой стороны.

Молотки

Эта деталь представляет собой плоскую пластину толщиной до 5 миллиметров, находящуюся в роторе. Молотки отвечают за дополнительное измельчение сырья, их лучше купить готовыми. Между самими молотками непосредственно в дробилке расстояние должно равняться 24 миллиметрам.

Сито для щепореза

Чтобы сделать сито, внутри которого расположится растирочная камера, берут металлический цилиндр диаметром 30-35 сантиметров, сделанный из листа металла длиной 94.2-100 сантиметров.

В самом цилиндре делают ячейки сечением 8-12 миллиметров, лучше с использованием керна или пробойника (не сверлить), чтобы края ячеек были рваными или острыми.

Защитный кожух, воронка, приемный бункер и рама

Для создания защитного кожуха, приемочной воронки бункера приема может использоваться листовое железо толщиной 8-12 миллиметров. Листы режут в размер, сваривают по чертежу. Детали режут по заранее известным размерам и «выкройкам» (их можно подготовить заранее, используя плотный картон). Ребра жесткости делают из труб, швеллеров либо уголков.

Сам режущий узел даже минимально цепляться за стенки корпуса агрегата на должен, желательно его свободное размещение в корпусе, поэтому оптимальный диаметр маховика делают по величине меньше размера корпуса примерно на 3-5 сантиметров.

Основные детали дробильного узла: это цапфы вала, на которые насаживают опорные подшипники, молотки и режущий диск. Для формирования рабочего вала достаточно вырезать отверстия, входные/выходные раструбы, предназначенные для подачи сырья, выхода щепки.

Бункер для приема сырья приваривают под углом к корпусу. Электрический или механический приводы монтируют на завершающем этапе: крепят на раму электродвигатель, потом шкивы нужного размера, соединяют ременной передачей все узлы. Обычно для этой цели берут обыкновенные автомобильные ремни соответствующего диаметра.

Двигатель

Именно от типа двигателя будут зависеть объемы затрат в эксплуатации, производительность щепореза. Электродвигатель считается наиболее экологичным вариантом, он легче ДВС, издает меньше шума, но и мощность демонстрирует более низкую. Стоит помнить, что щепорез на электротяге будет зависеть от скачков уровня напряжения в сети.

Устройство на более мощном бензиновом двигателе будет работать дольше, производительнее, не требует наличия сети и розетки. Но ДВС издает много шума, существенно загрязняет воздух, предполагает постоянный уход и регулярную заправку.

При условии, что собранный щепорез для арболита спроектирован точно и нет разбега в соосности, можно использовать вместо ременного соединения соосную схему, монтируя подключение вала через муфту.

Самостоятельное создание

Для наладки линии производства арболитовых блоков необязательно приобретать дорогостоящее оборудование, но в некоторых случая его не заменить. Сделать альтернативу своими руками можно в случае с щепорезом, смесителем и уплотнителем.

Как самому сделать щепорез?

Для изготовления щепореза своими руками понадобится металлический лист толщиной до 20 мм. Из него вырезают круг диаметром 300-350 мм. Внутри делают отверстие и вставляют шпонку. На внешнем периметре круга делают симметричные прорези. Для ножей использую рессоры из автомобиля, их разрезают на полосы металла, а затем затачивают и прикручивают к основанию.

Также необходимо сделать молоточный механизм. Для этого применяют полосы металла с толщиной 5 мм. Их располагают на роторе. Также подготавливают сито: его делают из металлической емкости круглой формы, где отрезают кольцо, а затем проделывают отверстия дрелью. Чтобы удобно выталкивать стружку из станка необходимо с обратной стороны диска сделать поперечины. Во время вращения диска они также будут вращаться, тем самым проталкивая стружку наружу.

Смеситель

Бетономешалку для арболита можно соорудить своими руками, тем самым не придется тратить деньги на оборудование с завода. Для этого понадобится бочка на 200 литров, колеса, уголки, швеллеры и трубы. Также необходима арматура, редуктор, электропровод – лучше сделать электрическую бетономешалку, чем механическую.

Если взять стиральную машинку старого образца, можно использовать электродвигатель от нее. Также нужны подшипники и большое количество крепежа: саморезы, болты и гайки.

Обратите внимание! Нужно подготовить инструменты: ножовку, сварочный аппарат, болгарку, дрель, плоскогубцы и набор ключей.

Сначала изготавливается сварная рама, затем собирают емкости для замеса раствора. Далее устанавливают электрический привод и редуктор, подводят к ним проводку. На конечном этапе необходимо проверить все оборудование на его исправность и безопасность.

Уплотнитель

Конструкция уплотнителя состоит из нескольких элементов:

• столешница;
• устройство для вибрирования;
• стол;
• устройство для уплотнения.

Для уплотнителя требуется мощный двигатель, рекомендуется брать изделие типа ВИ99/E – в нем можно регулировать частоту колебаний.

Собираем узлы щепореза

Сборка щепореза для арболита осуществляется в определенной последовательности, которую нужно соблюдать для обеспечения адекватной работы оборудования.

Как и в каком порядке собирать основные узлы щепореза:

• Сначала приступают к рубильному блоку: насаживают на вал подшипники, далее диск и ножи, молотки.
• Теперь нужно подготовить корпус к монтажу: сделать отверстия для вала/бункера приема сырья, выгрузки щепы.
• Далее сверлят отверстия для болтов сборки, приваривают воронку бункера приемки под углом к корпусу.
• Сборка привода осуществляется так: двигатель крепят на раме, монтируют шкивы, надевают ремень.
• Теперь нужно закрепить на раме рубильный блок, закрыть защитным корпусом для исключения риска несчастных случаев.
• Можно сделать холостой пробный запуск.

Как организовать сбыт

Прежде, чем приступать к организации производства, следует продумать рынки сбыта готовой продукции. Грамотно организованная маркетинговая и рекламная кампании, участие в выставках и форумах, сотрудничество со строительными компаниями быстро принесут желаемые результаты.

Для работы с большими объемами продукции лучше организовать оптовый сбыт арболитовых блоков.

Реализовывать продукцию можно:

• через оптовые, оптово-розничные и розничные базы и магазины стройматериалов;
• частным лицам;
• организуя рекламные компании, подавая объявления в СМИ.

Розничные продажи не стоит сбрасывать со счетов. Оптимальным будет совмещение оптовых и розничных продаж арболитовых блоков.

Несмотря на высокую конкуренцию в строительной сфере, запуск цеха по производству арболита окупится достаточно быстро. Этот строительный материал пользуется все большим спросом, технология его изготовления достаточно проста, а сырье – дешево и доступно. Необходимо лишь найти подходящее помещение, закупить оборудование и приступить к производству.

07.03.2020

Проверка работы

После завершения сборки нужно отрегулировать натяжение ремней, аккуратно проверить работу агрегата на холостом ходу. Важно, чтобы не наблюдалось вибрации, посторонних шумов, даже минимальных постукиваний – это говорит о том, что щепорез собран верно, его можно использовать для создания щепы.

Мастера рекомендуют в течение первой недели использовать щепорез на минимальной нагрузке и с определенными перерывами, избегая длительной работы. Так удастся исключить вероятность заклинивания подшипников, что нередко бывает из-за перегрева.

Преимущества и недостатки арболитовых блоков

Технология изготовления и состав материала наделяет его многими полезными для строительства качествами.

1. Экологическая безопасность для потребителя (блоки не выделяют в атмосферу вредных человеку и животным веществ).
2. Низкая теплопроводность (ниже, чем у изделий из других видов бетона, за исключением некоторых разновидностей пенобетона).
3. Отличная звукоизоляция (превышает аналогичный параметр обычного кирпича в 4 раза).
4. Негорючесть.
5. Достойная морозостойкость.
6. Достаточная прочность, которую гарантирует крепко сцепленная между собой щепа.
7. Небольшой вес материала, облегчающий процесс укладки и снижающий нагрузки на фундамент.
8. Небольшая усадка (до 0,5%).
9. Легкость обработки, позволяющая обрезать изделия и устанавливать в них крепеж.
10. Стойкость к образованию трещин под воздействием нагрузки.
11. Отсутствие необходимости в использовании штукатурной сетки при отделке стен из блоков.

• высокое влагопоглощение (до 85%), с чем приходится бороться при помощи гидроизоляции;
• плохую геометрию, что требует увеличения расхода кладочного раствора и приводит к потерям тепла;
• высокую стоимость готовых изделий;
• не слишком эстетичный внешний вид материала, требующий обязательной отделки;
• при кладке в полости, являющиеся теплоизоляторами, попадает значительная часть раствора (но при этом конструкция становится крепче).

Перед приобретением продукции необходимо проверять документацию, иначе есть возможность нарваться на изделия, изготовленные «кустарным способом», что часто привозит к снижению их качества.

Как правило, проблемы с геометрией вызваны распалубкой блоков сразу после прессования. Упругая смесь расширяется, в результате чего отклонение в размерах может составлять до 2 см.

Ряд недостатков устраняется в новом виде продукции — арболитовом блоке с наружным слоем из пенобетона. При этом в качестве пенообразователя должно использоваться вещество на органической основе, чтобы сохранить экологическую безопасность изделий.

Преимущества и недостатки строительного материала

Для арболитовых блоков характерны высокие показатели энергоэффективности, что позволяет использовать их для оборудования стен дома с внешней стороны. Плотность строительного материала не позволяет его применять при возведении многоэтажных домов, поэтому такие блоки актуальны только для строительства малоэтажных объектов. Материал выдерживает нагрузки при резких температурных колебаниях, способствующих образованию трещин на стенах дома.

Теплоизоляционные свойства материала превышают характеристики кирпича и стандартных блоков из чистого бетона. Он вобрал в себя все лучшие качества древесины, при этом оставаясь пожаробезопасным, не разрушающимся и не дымящим под воздействием высоких температур и прямого огня. Дом из арболитовых блоков надолго сохраняет тепло при отключении отопления даже при отрицательной температуре за его пределами. Срок службы материала напрямую зависит от его качества и порядка эксплуатации. Он сохраняет свои свойства в температурном пределе от +25 до -500С. При чередовании сильных морозов и оттепелей, срок годности арболита сокращается.

Материал сравнительно недорогой, его несложно подгонять под нужный размер, однако блоки не отличаются эстетичным внешним видом, поэтому для придания сооружению респектабельного вида, понадобится облицовка. Погрешности в размерах блока, избежать которые в процессе производства сложно, могут стать причиной неравномерностей кладок шва. Небольшой вес блоков позволяет сэкономить на качестве фундамента, поскольку на него не будут оказаны высокие нагрузки.

Расчёт расхода сырья

Необходимое количество арболита рассчитайте исходя из общей площади несущих стен за вычетом площади проёмов.

• Если вы намерены изготавливать стандартные блоки 20х30х50 см, значит, один блок в плоскости стены занимает 0,20 х 0,50 = 0,1 м².
• Разделив общую площадь стен в м² на 0,1 м², вы получите количество арболитовых блоков в штуках.
• Количество готового стенового материала измеряется в кубических метрах. Объём одного блока составляет 0,03 м³.
• 1 м³ арболита состоит из 33 блоков.

Для изготовления 1 м³ арболита потребуется:

• 250–300 кг портландцемента.
• 250–300 кг сухого наполнителя.
• 400 л воды.
• 8–10 кг химических добавок.

Оборудование и инструменты

В продаже имеются станки для изготовления арболитовых блоков на дому. Они облегчают и ускоряют трудоёмкую работу, но стоят дорого. Если вам необходим стеновой материал только для своего жилища, и вас не пугает длительность процесса, вы можете обойтись без дорогостоящего оборудования.

Вам понадобятся:

• бетономешалка принудительного действия;
• совковая лопата;
• формы для блоков;
• полиэтиленовая плёнка;
• деревянные поддоны;
• молоток;
• брусок-трамбовка.

Для изготовления арболита используется бетономешалка принудительного действия

Форму изготавливают из стального листа или деревянной опалубки. Металлическая форма состоит из двух частей. Короб изготавливается из стали сечением 1,0–1,5 мм. Его размер 30 х 50 см, высота 30 см. Крышка изготавливается из стали сечением 3,0 мм размером 33 х 53 см. На внутренних стенках короба на высоте 20,5 см от низа нанесите хорошо видимые метки. Ещё лучше по линии метки наварить крючки высотой около 5 мм, которые зафиксируют крышку на заданной толщине блока.

Форма для арболитовых блоков изготавливается из стали сечением 1,0–1,5 мм

Деревянную опалубку можно изготовить из обрезной доски: короб с размером по внутренним стенкам 31 х 51 см и пресс-крышку 33 х 53 см. Высота короба — 30 см. Внутренние стенки короба и низ крышки следует оклеить линолеумом, чтобы бетонная масса не налипала на их поверхности.

Коротко о главном

Производство качественного арболита в домашних условиях не является из ряда вон выходящей задачей. Единственной серьезной сложностью может стать поиск щепореза. В крайнем случае его можно изготовить или заказать, но если есть где приобрести готовую щепу, то эта проблема снимается.

Используемая щепа должна быть выдержана на солнце около месяца, чтобы нейтрализовались органические вещества внутри нее. Использовать для раствора можно и намокшую.

Есть два основных способа распалубки готовых блоков. Чтобы выбрать подходящий, есть смысл сделать пробные блоки и сравнить результаты.
