Виброрейка для укладки бетона: как сделать своими руками

Главная |Техника и материалы |Виброрейка своими руками

Дата: 20 октября 2017

Коментариев: 0

При выполнении строительных мероприятий, связанных с заливкой стяжки, формированием наливных оснований и бетонированием опалубки возникает необходимость в тщательной трамбовке бетонного раствора. Уплотнение бетона позволяет повысить его прочностные характеристики за счет эффективного удаления воздушных полостей. Для выполнения поставленной задачи используется специальный инструмент – виброрейка. Ее можно купить в строительных магазинах, а также несложно изготовить своими силами.

Устройство и принцип работы виброрейки

Такой инструмент как виброрейка считается узкопрофильным, так как применяется для определённых работ – выравнивания бетонной заливки. Конструкция состоит из жёсткой рамы и вибратора, который заставляет рабочий элемент асинхронно двигаться после запуска двигателя.

Для удобного управления устройство оснащено ручками, вид которых похож на руль велосипеда или мотоцикла. Источником питания вибродвигателя является электричество или бензин.

Справка! Каркас (правило) изготавливается из толстого листа алюминия или легированной стали высокого качества.

Принцип работы устройства:

• путём нажатия на кнопку пуска осуществляется запуск агрегата;

• двигатель передаёт раме системе вращательные движения, которые достигают рамы (правила);

• под воздействием движущейся рамы бетонный раствор также становится подвижным, в результате чего из него выходят пузырьки воздуха, осуществляется качественное уплотнение бетона.

Параметры рабочего элемента виброрейки бывают разные (от 0,3 до 10 м), что, в большей степени, зависит от вида выполняемого монтажа.

При сравнении бензинового и электрического агрегата сделаны выводы, что первый вариант является более мощным. Поэтому его применяют в масштабном строительстве. Бензиновые агрегаты имеют особенность – выбрасывают в атмосферу во время функционирования вредные примеси, которые образуются в результате сгорания топлива. Это даёт основание на ограничение применения установки, разрешая работу только на открытых строительных площадках. Электрическая модель используется как при выполнении наружного, так и внутреннего монтажа.

Справка! Основные функции виброрейки – уплотнение бетонного раствора, выгон из него воздушных пузырей. Неплохой идеей является применение устройства для выравнивания бетонной поверхности (стяжки, полов и др.).

В строительных магазинах представлен широкий ассортимент виброреек, но цены на них достаточно высокие. Простая конструкция агрегата позволяет смонтировать его в домашних условиях из подручных средств.

Назначение и принцип действия

Виброрейка применяется в строительном производстве для распределения, уплотнения и выравнивания цементной смеси, или бетона.

Выполнение этой работы необходимо в процессе залива дорог, полов, различных бетонных площадок.

Как известно, долговечность и надежность всей постройки напрямую зависит от качества бетонного покрытия, потому реечный виброуплотнитель играет в его формировании важную роль.

Главное преимущество виброрейки – возможность производства стяжки на основе растворов, содержащих не более 20% воды, то есть из сухих смесей.

Что касается уплотнения, то инструмент способен эффективно утрамбовать бетонную массу на глубину до 300 мм.

В основном виброрейку используют на свежих, не успевших высохнуть растворах.

Принцип работы инструмента заключается в вибрационном воздействии его рабочей части на бетонный раствор, из-за чего происходит ровное уплотнение последнего с формированием гладкой поверхности.

Подготовительный процесс перед сборкой виброрейки

Браться за сборку виброрейки стоит тем застройщикам, которые имели ранее опыт работы с бетоном. Создать агрегат без представления о том, как раствор ведёт себя во время заливки, какие сложности возникают при отсутствии трамбовки залитого бетона, невозможно. К тому же для выполнения монтажа потребуются навыки владения сварочным аппаратом. Поэтому начинающим строителям рекомендуется обзавестись устройством заводского изготовления или взять его в аренду.

Важно перед началом сборки определиться, конструкция какого типа необходима для работы. Их существует несколько:

• виброрейка для бетона – устройство отличается большими размерами, это даёт возможность оказывать необходимую силу воздействия на тяжёлый раствор;

• виброрейка для стяжки – выполняет функцию правила, модель облегчённая, работать с ней очень легко;

• виброшвабра – облегчённая установка, используемая в целях выравнивания тонкого слоя цементного раствора по рабочей поверхности.

Виброрейка своими руками

Для небольшой работы можно использовать самодельную виброрейку.

Изготовление

Самым простым вариантом является сборка виброрейки из доски, бруса и дрели.

1.

   Читайте также:  Состав и назначение формовочных и стержневых смесей
2. Далее к доске, шириной около 25 см, толщиной в районе 30 мм, крепится саморезами дрель. Дрель должна лежать вдоль, на одном из боков.
3. Также к доске при помощи саморезов приделывается метровый брус.

Виброрейка готова.

Использование

В использовании она проста.

В патрон электродрели вставляете кривое сверло и подключаете к сети, тем самым создаются вибрационные движения Вашей доски.

Не забудьте о правилах безопасности! Влажный бетон может быть хорошим проводником для электрического тока. Наденьте перчатки и сапоги.

Недостатки

• Как бы Вы не шкурили доску, она не будет иметь такую же гладкую поверхность, как алюминиевая виброрейка.
• Мощность дрели не достаточна для работы с доской большего размера, а соответственно, работа будет выполняться небольшими отрезками.
• Одноразовая виброрейка, т.к. после первого использования доска придет в негодность.
• Невозможно регулировать скорость.

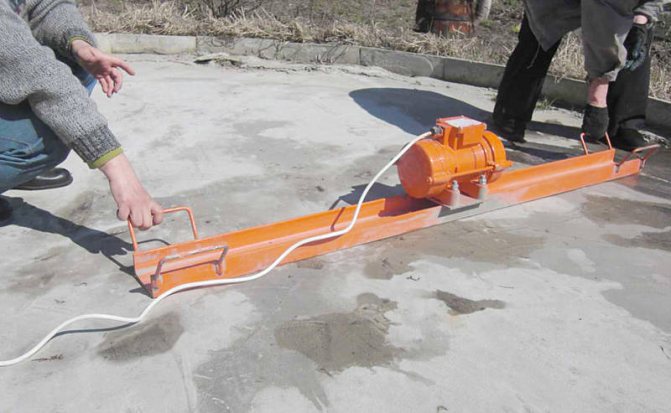

Вариант виброрейки с алюминиевым профилем

Посложнее будет сделать своими руками виброрейку с металлической рейкой. Помимо денежных затрат, необходимо обладать и техническими знаниями.

Вместо доски, в данном варианте будет использоваться алюминиевый профиль. Такая конструкция прослужит Вам дольше. Функцию ручки исполнит труба, ну и, конечно же, вибрационный двигатель.

Не рекомендует использовать сварку в данном варианте. В целях безопасности ручку такого оборудования покройте изоляционным материалом.

Советы

1. Ваша самодельная конструкция будет надежной, если Вы качественно закрепите все её составляющие. Болты должны быть крепко завинчены. Провод не должен болтаться.
2. После того, как сделали виброрейку своими руками, протестируйте ее. Для начала Вам подойдет небольшая поверхность. Испытайте для начала свой самодельный инструмент, иначе можете испортить всю стяжку. Работу выполняйте, не торопясь.

Этапы сборки агрегата

• из арматуры сделать ручки, придав заготовкам изогнутой формы и приварив их с помощью сварочного аппарата к профилю;

• укрепить фиксацию сваркой саморезами;

• верхнюю часть ручек оснастить изолирующим материалом, это могут быть резиновые трубки или плотный слой изоленты;

• к профилю с ручками прикрепить электродвигатель, это нужно сделать ровно по центру, чтобы получить равномерное распределение вибрации по всему правилу (в качестве крепежей используются 2 металлических уголка);

• к профилю приварить правило и укрепить соединение болтами (в 3-4 местах);

Алгоритм сборки виброплиты

Чтобы самому сделать виброплиту для уплотнения грунта, понадобятся следующие материалы и детали:

• стальной лист размером 50 на 80 см при толщине не менее 8 мм;
• площадочный вибратор с электродвигателем, например, ИВ-98Е;
• 2 куска швеллера по 45 см длиной;
• крепеж: болты М10 и М12 с гайками, шайбами;
• амортизаторы;
• 1,5 м металлической трубы (диаметром 20-25 мм).

Из инструментов потребуются:

• сварочный аппарат;
• молоток;
• болгарка с отрезными кругами;
• электродрель с набором сверл по металлу;
• гаечные ключи;
• рулетка, маркер либо мел.

Работу по сборке самодельной техники рекомендуется производить, защитив глаза очками, а руки – перчатками.

Самодельная виброплита с электродвигателем собирается в такой последовательности.

1. Болгаркой делают надрезы глубиной около 5 мм (чтобы можно было согнуть металл) с обоих концов стального листа. От переднего края отступают 10 см, а от заднего – 5 см.
2. Под углом примерно 20-30 градусов загибают с помощью молотка края, после чего место сгиба проваривают сваркой.



3. Приваривают параллельно загнутым краям два швеллера на расстоянии примерно 5-10 см от центральной линии сделанной заготовки.
4. По центру на них устанавливают вибратор, по ножкам которого делают отметки под крепеж.
5. Сверлят в швеллерах отверстия с помощью электродрели.
6. Монтируют вибратор, прикрепляя его болтами с гайками и шайбами.
7. Прикрепляют к плите амортизационные подушки.
8. Сгибают трубку, придавая ей п-образную форму, чтобы сделать ручку.
9. На краях сверлят отверстия под болтовое крепление.
10. Через металлические уголки и амортизаторы прикрепляют ручку к подошве.



11. Подсоединяют кабель питания и устанавливают пускозащитную аппаратуру.



12. Проверяют работоспособность созданного агрегата.

Масса собранной виброплиты составит примерно 60 кг. Чтобы удобно было ее транспортировать, к плите приваривают кусок трубы, который будет служить осью колесам.

Более сложный вариант создания виброплиты предполагает использование отдельного двигателя, например, из мотоблока. В таком случае, чтобы собрать виброоборудование, понадобится самодельный либо заводской вибратор. Вращение мотора будет к нему передаваться с помощью ремня, одетого на шкивы.

Диаметр последних необходимо подобрать так, чтобы эксцентрик вибратора вращался с частотой примерно 180 оборотов в минуту.

Весь процесс сборки виброплиты представлен на фото ниже.

После покраски итоговый механизм будет иметь вид как на фотографии далее.

При необходимости можно увеличить массу самодельной виброплиты. Делается это дополнительным навариванием металлических листов или прутьев арматуры. Созданный своими руками виброинструмент вполне способен составить конкуренцию заводским аналогам.

Советы/рекомендации

• Специалисты советуют закреплять раму виброрейки в трёх точках. Это сделает соединение устойчивым и надёжным.

• Не стоит использовать самодельную установку в работах, где предполагается сильная нагрузка, не рассчитанная на мощность двигателя. Это сократит срок эксплуатации агрегата.

• Идеальным решением является сборка конструкции из 4-х раздельных частей. Это поможет производить при необходимости разборку инструмента, перевозить его на другой строительный участок, исключить воздействие одних узлов на другие.

• При выполнении трамбовки бетонной заливки следует двигаться неспешно, равномерно проходя по всем зонам обрабатываемого участка.

• Толщина слоя бетона должна соответствовать мощности двигателя агрегата. В обратном случае качественного уплотнения не достичь.

• Если во время прохода виброрейки в некоторых местах образуется усадка бетона ниже намеченного уровня, стоит подлить ещё порцию раствора.

Залогом длительного срока службы самодельного агрегата является соблюдение правил его эксплуатации.

Как выбрать виброрейку?

Виброрейка – это довольно дорогостоящий профессиональный инструмент.

Хотя в модельной линейке некоторых производителей и присутствует бюджетная серия оборудования, все же для частного строительства или для небольших объемов работ оптимальным станет аренда инструмента.

Мастерам, у которых заливка площадей бетоном поставлена на поток, потребуется хорошая профессиональная виброрейка.

Если говорить о плавающих моделях, оптимальным станет вариант со сменными лезвиями.

Его достоинства заключаются в возможности подобрать требуемую ширину в достаточно широких пределах, а также удобство транспортировки.

По этой же причине следует смотреть в сторону телескопических рамок при покупке оборудования под направляющие.

Если предполагается работа на электрифицированных объектах, в преимуществе электрические виброрейки, так как их можно применять как снаружи, так и внутри помещений.

ПРИМЕЧАНИЕ:

Главные недостатки моделей на 220 В (под бытовую электросеть) кроются в более высокой стоимости, чем у моделей на 42 и 380 вольт, а если сравнивать с бензиновым оборудованием, проводе ограниченной длины. С другой стороны, для виброреек на 42 В требуется дополнительное оборудование в виде понижающего трансформатора, а для устройств на 380 В – трехфазная промышленная сеть.

Выбор виброрейки следует выполнять с учетом типа и объема предстоящих работ, разумеется, в приоритете модели с возможностью настройки ширины рабочего профиля.

Также хорошим дополнением станет регулировка частоты вибрации и вынуждающей силы.

Кроме этого, следует отталкиваться от необходимой производительности, длительности рабочего сезона, места эксплуатации, и наличия качественного сервисного сопровождения.

Что нужно знать о виброрейках?

Хотя виброрейки и просты в применении, все же при работе с ними следует соблюдать некоторые правила работы:

• Работа с электрическим инструментом требует использования резиновых перчаток и сапог во избежание поражения током.
• Перед запуском инструмент обязательно необходимо проверять на исправность.
• Тяжелые виброрейки монтируют на направляющие до начала подачи смеси, а сами направляющие устанавливают строго в горизонтальной плоскости по отметке, указывающей рассчитанную высоту заливаемого раствора.
• Если в процессе протяжки обнаружены места с просевшими областями, их заполняют раствором до нужного уровня.
• После работ инструмент необходимо полностью очищать от раствора, в особенности те части, которые напрямую контактировали с бетоном.

ПРИМЕЧАНИЕ:

Если после застывания бетонной смеси наблюдаются какие-либо дефекты, они без труда устраняются шлифовальной машинкой.

Классификация

Все виброрейки различаются по конструкции и типу привода. У каждой разновидности инструмента есть как свои преимущества, так и недостатки.

По конструкции

Инструменты имеют различия в конструктивном решении. Они отличаются техническими характеристиками, а также назначением.

Плавающая виброрейка

Название указывает на характер перемещения инструмента по поверхности бетона. Их иногда называют виброшвабрами. Предназначена для финишной обработки поверхности, удаляет неровности, выступы и шероховатости.

Основные характеристики:

• масса 15-25 кг;
• глубина уплотнения — до 20 см;
• работают на поверхности без погружения в бетон;
• длина профиля — 1,5-4 м;
• привод электрический или бензиновый;
• мощность двигателя — 1-1,2 кВт;
• управляется одним оператором.

Устройство устанавливают на поверхность бетона и передвигают с помощью рукояти. Разновидностью является реверсивная виброрейка. Поворотом ручки оператор разворачивает профиль и уплотняет зону движением от себя.

Секционная виброрейка

Применяют в строительстве крупногабаритных объектов, перронов, аэродромов, пролетов мостов, туннелей. Уплотняют и выравнивают участки шириной до 30 м, конструкцию собирают из модулей.

Характеристики секционных реек:

• глубина вибрирования — 30-35 см;
• профиль в виде стальной фермы, исключающий прогиб;
• длина секций — 1-3 м;
• сборка на болтах;
• привод электрический, бензиновый или пневматический;
• мощность двигателя — 3 кВт.

Виброрейка телескопическая

В раздвижных рейках регулируется ширина профиля, расположенного на направляющих балках. Конструкция имеет большую жесткость. Инструмент универсален — его используют для выполнения различных по объему работ.

Технические данные:

• длина профиля — 2-8 м;
• привод бензиновый, электрический;
• глубина уплотнения — 15-18 см;
• мощность двигателя — 0,25-3,6 кВт;
• масса — 45-115 кг.

Виброрейка с направляющими

Инструментом обрабатывают бетон на глубину до 30 см. В качестве источника колебаний используют площадочные вибраторы. Перед обработкой бетона выставляют направляющие, по ним перемещают устройство в ходе работы.

Длина профиля 1,5-9 м. Эффективно применять для глубокого уплотнения и для больших площадей бетонирования.

По типу привода

Виброрейки оснащаются тремя типами двигателей:

Бензиновый. Преимущества — маневренность (отсутствие кабеля), автономность питания, электробезопасность. Устройства на бензине применяют на открытом воздухе или в проветриваемых помещениях. Имеют высокую производительность, используют в строительстве больших объектов и в частных целях.

Электрический. Достоинства — экологическая чистота, простота управления, износостойкость, экономичность. Виброрейки с электроприводом легче и компактней бензиновых. Для производства бетонных работ внутри помещений это самый подходящий вариант, нужно учесть доступ к электросети, протяженность кабеля. Питание от сети 220В и 380В.

Пневматический. Компрессор нагнетает воздух в магистральный трубопровод, приводя в движение валы вибраторов. Они равномерно расположены вдоль конструкции секционной виброрейки. Применяют для бетонирования больших площадей.
