Виброрейка для бетона: обзор топовых моделей 2022 года + советы по самостоятельному изготовлению инструмента, 60 фото

При устройстве бетонных покрытий площадок, дорог, стяжек пола, плитных фундаментов особое внимание уделяют прочности, ровности и гладкости поверхности. Способ выравнивания ручными инструментами — трудоемкий и долгий. Повысить качество и ускорить работы помогут виброрейки для укладки бетона, раствора и смесей.

При вибрации свежеуложенный материал уплотняется, удаляя пузырьки воздуха. После затвердевания бетона в нем отсутствуют полости, в которые со временем могла бы попасть влага и разрушить поверхность монолита. Обработка виброрейкой улучшает качество поверхностного слоя, увеличивает: прочность, водонепроницаемость, морозостойкость и износостойкость.

Назначение и принцип работы виброрейки

Для заливки крупных промышленных объектов используют профессиональное оборудование. При небольших масштабах работ инструмент можно сделать самостоятельно: в строительных магазинах можно найти все необходимые детали для сборки.

Виброрейка – довольно простое приспособление, сделанное из металлической рамы и вибрационной установки.

Что же касается привода, то возможны следующие варианты:

• Привод, который работает на бензине;
• Привод, который работает от электричества;
• Пневматический привод.

Вибрации от мотора передаются через раму в слой бетона, делая его идеально ровным.

Типовая конструкция и принцип действия

Основными составляющими рассматриваемого устройства являются следующие детали:

• Рабочая рама – она контактирует непосредственно с бетонной поверхностью.
• Вибратор – крепится к раме и создает вибрационные интенсивные движения, которые и выполняют функция утрамбовки и уплотнения.
• Двигатель – иногда вибратор бывает предварительно смонтирован вместе с ним.
• Рукоятки, с помощью которых происходит управление виброрейкой.
• Все ручки покрываются поглощающим вибрации материалом, иначе работать с устройством будет очень некомфортно.

Если у человека имеются все указанные компоненты, то создание виброрейки для обработки бетона своими руками не будет большой проблемой.

Работает устройство просто – двигатель приводит в действие вибратор, который передает свое движение на рабочую раму. Сама рама находится в контакте с обрабатываемой поверхностью и передает ей создаваемые вибрации.

Сам вибратор функционирует благодаря присутствию в своей структуре специальной детали – эксцентрика, создающего мощные частотные колебания, передающиеся на раму. Чем больше частота колебаний и медленнее обрабатывается поверхность, тем более плотной и качественной она получится.

Самодельная виброрейка для бетона

Классификация виброреек для бетона

Виброрейки отличаются по конструкции и типу двигателя. У каждого варианта есть свои плюсы и минусы.

По типу двигателя

Бензиновый. Достоинства: автономность, мобильность и электробезопасность.

• Бензиновые виброрейки можно применять только на улице или в помещениях с хорошей вентиляцией.
• У таких устройств высокая продуктивность, позволяющая с легкостью бетонировать большие площади.
• Ценник начинается от 40 тысяч рублей.

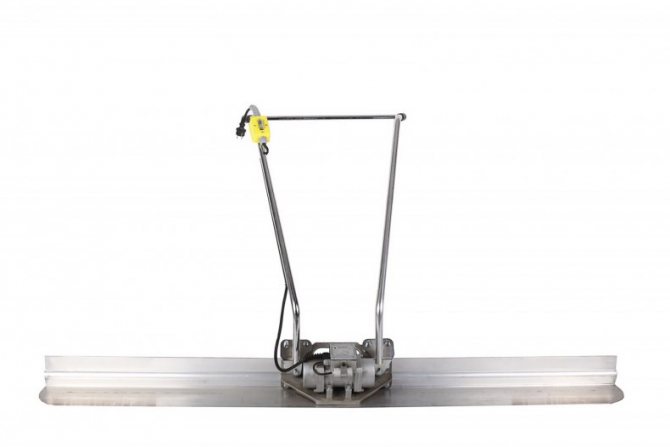

Электрический

Достоинства: экономичность, экологичность и простота управления. Электрическая виброрейка легче и меньше бензиновой, работает практически бесшумно, подходит для работы в любом помещении. Самые простые модели стоят от 10 тысяч рублей.

Пневматический

Принцип работы: компрессор гонит воздух в пневматические вибраторы, которые равномерно расположены по всей длине секций. При этом не нужно ставить промежуточные опоры, которые увеличивают жесткость конструкции.

Пневматические виброрейки подходят для бетонирования крупных площадей.

Основные параметры классификации устройств

Все ручные виброрейки разделены на три основные категории:

• Инструменты для бетона. Пригодятся для работы с тяжелым раствором на обширных площадках. Приборы массивные, много весят, часто применяются в строительстве, на открытом воздухе.
• Вибрационные рейки для стяжки. Занимают меньше места и не так много весят. Применяются для создания стяжек пола внутри помещения. Подойдут для прессования и выравнивания поверхности под разные напольные покрытия – плитку, паркет, линолеум и другие, а также под установку дополнительного обогревательного оборудования.
• Виброшвабры. Работа виброрейками такого типа максимально упрощена. Они пригодятся для того, чтобы тонко довести уровень пола до нужных проектных показателей.

Существует и две категории инструментов, у которых различается строение рейки:

• С постоянной конфигурацией. Их длина не меняется в процессе использования.
• С настраиваемой конфигурацией. У такого инструмента есть два основных типа. Телескопические приборы могут раздвигаться на длину до двух метров. Секционные тоже могут быть удлинены, но рейки в них соединяются друг с другом – это отдельные сегменты.

Виды виброреек по конструкции

Инструменты различаются техническими характеристиками и назначением.

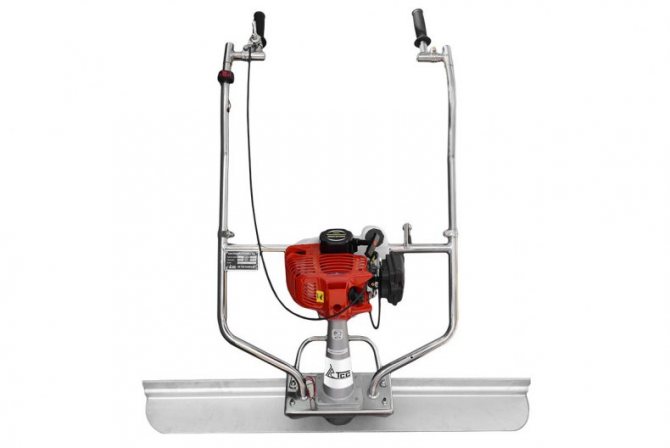

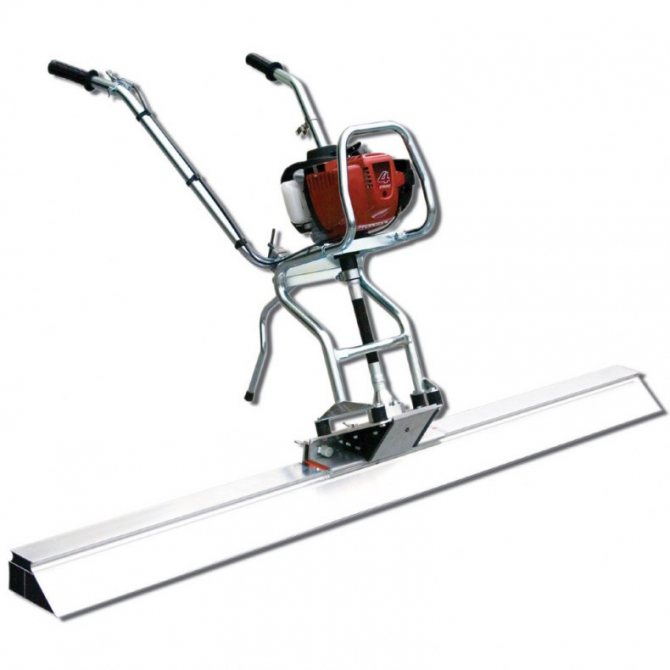

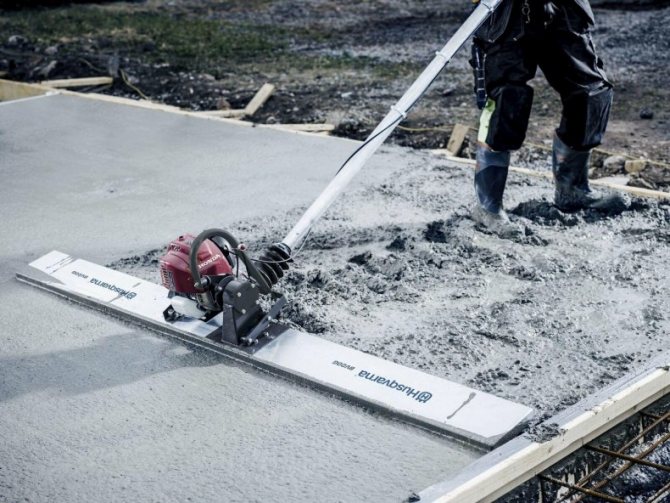

Плавающая виброрейка (виброшвабра)

• Работает без направляющих. Используется на этапе финальной обработки: позволяет легко удалить оставшиеся неровности.
• Масса плавающей виброрейки небольшая – до 25 кг, с ней легко справится один человек.
• Инструмент может обработать площадь шириной 5 метров и утрамбовывать бетон на глубину 20 см.

Очень удобны модели с алюминиевым профилем. Стоимость 20 – 100 тысяч рублей.

Виброрейка с направляющими

Используется для разглаживания сильных неровностей. Перед работой необходимо правильно выставить направляющие, по которым будет перемещаться устройство.

• Длина профиля может доходить до 9 метров.
• Такая виброрейка может применяться для глубокого прессования больших площадей.
• Благодаря направляющим она не будет утопать в растворе во время работы.
• Цена от 12 тысяч рублей.

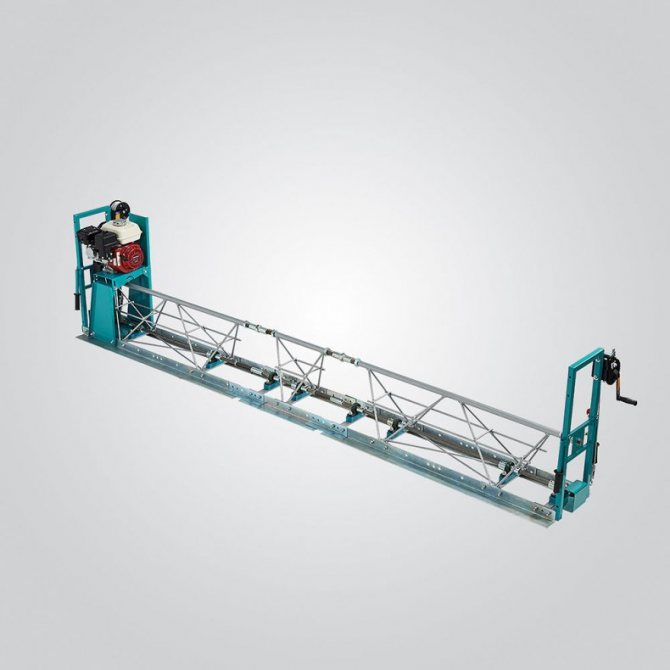

Секционная виброрейка

Нужная длина виброрейки собирается из отдельных секций по 1 – 3 метра, общая длина данной разновидности виброреек может достигать двадцати пяти метров. Такой виброрейкой можно уплотнить раствор на 12 см.

Телескопическая виброрейка

Такие виброрейки надо устанавливать на специальные направляющие, прикрепленные к краям бетонируемой поверхности. Инструмент двигают по направляющим при помощи специальных тросов. Универсальную телескопическую рейку используют для разного объема работ.

Она очень удобна в перевозке, потому что в сложенном виде уменьшается почти в 2 раза. Стоимость 25 – 50 тысяч рублей.

Разновидностей виброрейки: группы оборудования

Помимо вышеупомянутой классификации, виброрейки можно подразделить на три подгруппы, среди них:

• двойная виброрейка;
• агрегат для затирки;
• виброрейка для отделки.

К первой группе относятся изделия, которые могут раздвигаться, что расширяет возможности, ведь позволяет качественно и быстро осуществить выравнивание поверхности. Областью использования данного оборудования является устранение неровностей при бетонировании дорог и площадок.

Виброрейка для укладки бетона может относиться к группе для затирки поверхностей. Такое устройство необходимо для выполнения финишного слоя. Используется инструмент для придания привлекательного и законченного вида поверхности. Третья подгруппа – виброрейка для отделки. Этот инструмент может перемещаться в двух направлениях и используется для выполнения разных отделочных работ.

В продаже вы можете встретить ещё и плавающие виброрейки, а также модели, которые перемещаются на направляющих. Первые просты и легки в управлении, их можно использовать для уплотнения бетона, углубляясь не более, чем на 180 мм. Длина рамы не превышает 5 м. А вот что касается вариантов направляющих, то они проявляют более высокую производительность, длина их рамы может быть больше 6 м. В зависимости от модели, такие варианты могут воздействовать на глубину до 300 мм.

Как выбрать виброрейку

Подбор подходящей модели — непростая задача, особенно для неподготовленных людей.

Для продуктивной работы всегда обращайте внимание на следующие характеристики:

1. Тип мотора: для работ в закрытом помещении пользуйтесь электрической виброрейкой. На улице можно применять любой тип.
2. Масса балки: от нее зависит глубина уплотнения. Чем больше плотность бетона, тем больший вес балки будет нужен.
3. Скорость работы: медленная работа при высокой скорости вибрации даст более качественный результат.
4. Материал: алюминиевая виброрейка легче стальной, но значительно дороже.
5. Длина рамы: если Вам предстоит работа на большой площади, то советуем выбрать инструмент с длинной рамой.
6. Эргономичность: ручка виброрейки может быть дугообразная или состоять из обычной палки. Инструмент с двумя ручками намного удобнее.

Стоимость: зависит от мощности, длины виброрейки и ее производителя. Профессиональные устройства, использующиеся на крупных объектах, будут стоить дорого. Небольшая виброрейка для разовых работ обойдется Вам гораздо дешевле. Также инструмент можно взять в аренду.

Рекомендации по эксплуатации

Бензиновые и электрические виброрейки работают по схожему принципу, и правила обращения с устройствами тоже близки. До начала работы нужно ознакомиться с технической документацией, прилагаемой к оборудованию.

В списке рекомендаций по эксплуатации:

1. Обязательный периодический техосмотр, в ходе которого проверяется состояние и надежность крепления вибратора и других элементов конструкции. Оборудование, которое не прошло профилактику, не разрешается использовать ни при каких условиях.
2. Проверка состояния помещения, где будет использоваться электрическая виброрейка. Закрытое пространство должно хорошо вентилироваться. Работа с виброуплотнителем запрещена в условиях повышенной загрязненности атмосферы газами или пылью, поскольку может привести к нарушению изоляции. У электрической виброрейки есть весомое преимущество: с ней разрешается работать при более слабой вентиляции. Для использования инструмента с бензиновым двигателем нужна мощная очистка воздуха.
3. До начала работы с электрической виброрейкой потребуется проверка состояния электропроводки в помещении, это поможет избежать проблем и короткого замыкания.
4. Следует контролировать состояние кабеля виброуплотнителя. Категорически не допускается наличие перегибов на проводе и закручивание его в петли.
5. Для работы с электрической виброрейкой оператору понадобится защитная одежда, в первую очередь — специальные шлемы и наушники. Такие приспособления позволяют избежать воздействия шума на организм человека.
6. Работа с инструментом должна проводиться в защитных очках, перчатках и обуви. Требования обусловлены тем, что гравий или цемент, отскочивший от поверхности, может причинить травму рабочему.

Правила работы с виброрейкой

Виброрейка представляет представляет собой необычайно удобный и простой в использовании инструмент, но для комфортной работы надо соблюдать несколько важных правил:

• Перед каждым включением внимательно проверяйте инструмент на исправность.
• Приготовьте специальную одежду, сапоги и перчатки.
• Тяжелые виброрейки тщательно закрепляйте на направляющие, выставленные точно горизонтально.
• Оставшиеся после заливки ямы и углубления залейте раствором до требуемого уровня;
• После завершения работы аккуратно очистите виброрейку от раствора;
• Небольшие неровности после затвердевания раствора устраните шлифовальной машинкой.

Особенности использования приспособления

Виброрейка – устройство, которое проходит по поверхности укладываемого бетона и выполняет сразу несколько важных задач:

• Трамбовку смеси, благодаря чему будущее покрытие будет более прочным.
• Уплотнение раствора – в нем присутствует большое количество воздушных примесей, требующих удаления.
• Выравнивание поверхности.

В итоге структура бетонной поверхности будет более качественной и долговечной.

Такая обработка бетона позволяет добиться хороших рабочих характеристик будущего покрытия, удалить из него возможные пустоты, воду и пузырьки воздуха. После виброрейки покрытие полностью готово к финишной отделке: укладке плитки, ламината, линолеума, теплого пола и других вариантов.

Применяется изделие в частном строительстве и в промышленных масштабах.

С его помощью сооружаются:

• мосты;
• гидросооружения;
• эстакады;
• полы;
• отмостки;
• фундаменты и другие подобные объекты.

Фото лучших моделей виброрейки

Дополнительные настройки и доработки

Базовую модель виброрейки нельзя считать идеальной. Могут возникнуть проблемы с обеспечением центра тяжести, соответственно, рейка не будет обеспечивать горизонтальность поверхности. Решить вопрос можно за счет того, что по краям рейки привариваются вертикально болты, на которые можно будет поместить обвесы. Так вы точно отрегулируете не только центр тяжести всего устройства, но и степень нажатия рейки на поверхность.

Причем значительным плюсом будет и то, что для разных видов поверхностей вам нужен будет и разный вес рейки. Обратите внимание, что торговые организации именно за счет этого и имеют такой широкий ассортимент. Разные виброрейки предназначаются для различных видов материалов и для различной толщины уплотняемого слоя. При использовании противовесов вы практически создадите агрегат универсального предназначения.

Небольшое дополнение будет касаться только мощности двигателя. Достаточно тяжелая рейка под воздействием слабого мотора не будет создавать нужную вам вибрацию. Выход один: поставить более мощный двигатель и обеспечить его системой управления. Для электродвигателя это будет реостат, выведенный на ручку управления. Для двигателей внутреннего сгорания — система подачи топлива (дроссельная заслонка), управление которой тоже максимально удобно для пользователя.

Во время укладки бетона вам придется приобрести определенные навыки: нужно научиться сочетать вес виброрейки и мощность двигателя.

Дело это несложное: всего несколько минут тренировки, и вы начнете чувствовать работу созданного вами устройства. Не забудьте, что получить идеально ровную и плотную поверхность только с помощью виброрейки невозможно. Сначала поверхность выравнивается с помощью правила, затем проверяется ее горизонтальность с помощью строительного уровня. Лишь затем в работу включаем виброрейку.
