Принципы работы плазменного сварочного аппарата

Для глубокого понимания вопроса о том, для чего же, все таки, предназначен этот инструмент, вам необходимо тщательно изучить особенности его конструкции и основы функционирования.

Как правило, данное орудие состоит из нескольких частей, среди которых:

• Горелки, то есть плазматроны. Их конструкции очень сложные, а все потому что это главный элемент всей системы. Именно здесь создается плазма, с помощью которой и происходит сварка. Основными частями горелки являются трубопровод, по которому подается газ и охлаждающая жидкость, электрические кабели с помощью которых подается ток и создается рабочее напряжение.
• Источники электропитаний (инверторы). Из названия понятно, что эта часть отвечает за подачу электрического напряжения на оборудование.
• Баллоны с плазмообразующими газами. Следует отметить, что плазма создается именно под воздействием кислорода, аргона и азота.
• Баллоны с защитными газами. Так как сварка довольно опасное занятие, было предусмотрено наличие специальных газов, которые бы защитили сварочные ванны. Здесь используются газы инертного вида, то есть азоты, аргоны, спиртовые массы пара и вещество ацетона.
• Системы водяных охлаждений. Для снижения температуры сварки используют специальную охлаждающую жидкость, которая подается по специальным трубкам. Именно они и составляют всю эту систему.
• Пакеты кабелей. Конечно, такие устройства очень требовательны к подаче электрической энергии, поэтому качественный прибор содержит в себе несколько кабелей. В наличии трубки подающие рабочий и защитный газ, подающие охлаждающие жидкости, кабеля которые отвечают за подачу основной массы тока, кабеля отвечающие за запуск плазменных дуг и системе цепей управления.

В целом, можно понять, что конструкция такого прибора очень сложная и новичок не сможет разобраться в каждом элементе самостоятельно. Поэтому, при возникновении вопросов лучше всего обращаться к специалистам.

Наиболее популярные в России аппараты плазменной сварки

Являясь аппаратами нового поколения, обладая повышенным качеством, он более чем в 2,5 раза экономичней и в 5 раз легче используемых плазмотронов Источник eduard-romanov.uaprom.net

Если говорить о деньгах, Мультиплаз-15000 является самым выгодным плазменным сварочным аппаратом среди своих аналогов. Кроме того, такой агрегат можно назвать самым легким среди подобных, так, масса источника питания составляет 33 кг а вес плазмотрона вместе с кабелем и шлангом на 9 метров – 5 кг. Потребляемая мощность составляет 15 kW при входном напряжении 380±38 V, с частотой сети 50 A. Сварка функционирует в диапазоне тока от 20 до 100 A, расходует 480 л/мин сжатого воздуха и ее КПД составляет 85% — это позволяет разрезать лист стали толщиной до 50 мм. Безусловно, Мультиплаз-15000 больше подходит для промышленных предприятий и автомастерских, но его также покупают для бытового применения.

Виды плазменного сварочного аппарата

Из-за высокой популярности на рынке прибор дорабатывался и усовершенствовался из года в год. По этой причине появилось множество моделей и разновидностей агрегата.

Существует несколько параметров, по который классифицируется данный инструмент.

По способам горений принято разделять на:

• Аппараты прямых действий. Это самая популярная модель, ведь здесь процесс функционирования происходит с помощью электродов. А дуга плазма создается непосредственно в промежутках от электрода к свариваемой детали.
• Приборы косвенных действий. Менее распространенный вид, который имеет способность регулировки плазменного действия. Эта процедура происходит при помощи регулирования подачи газов.

По показателям мощностей можно выделить:

• Инструмент, работающий на малых показателях тока. Здесь используется ток до двадцати пяти Ампер.
• Агрегат, который работает на средних мощностях (до ста пятидесяти Ампер).
• Приборы, функционирующий на больших показателях мощности. Это профессиональные сварочные агрегаты, использующие ток превышающий сто пятьдесят Ампер.

Видео описание

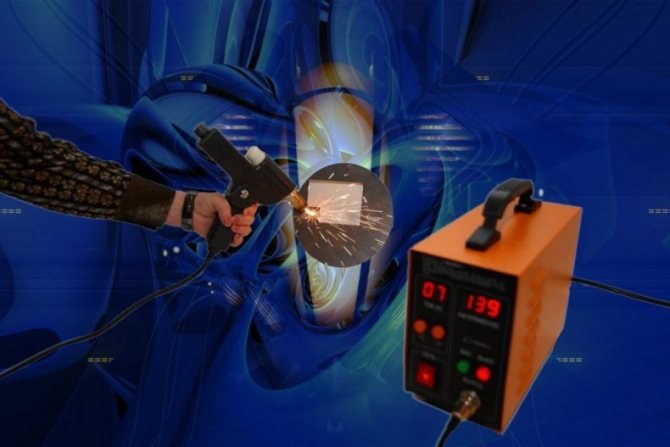

Горынычъ — аппарат плазменной сварки и резки

Итак, газ в плазмотроне нагревается от плазменной дуги, что приводит к его ионизации. Объем горячего газа за счет свойства теплового расширения увеличивается от 50-ти до 100-а раз, что способствует скоростному выбросу из сопла. Получается, что кинетическая и тепловая энергия являются главной причинно появления мощного энергетического потока у плазменной сварки. Следует еще отметить, что в плазмотроне обычно применяются горелки постоянного тока.

Существует несколько разновидностей таких агрегатов:

• дуга находится между плавящимся электродом и сварочной ванной;
• дуга находится между НЕ плавящимся электродом и сварочной ванной, а плазма выбрасывается струей газа.

Примечание: для образования плазмы используются такие газы, как аргон (Ar), азот (N2), кислород (O2) или обычный воздух.

Также все сварки такого типа различаются по величине силы тока:

• малые (микроплазменные) – 0,1-50 А;
• средние – 50-150 А;
• большие от 150 А и выше.

Если микроплазменный вариант позволяет избежать прожогов в свариваемых деталях, то агрегаты, работающие на больших токах, проплавляет металл толщиной до 8 мм за один проход без кромочной разделки, что позволяет без особых затруднений резать заготовки. Вполне естественно, что на средних токах вы сможете как варить, так и резать металл.

По каким характеристикам выбирать

Для качественного и правильного подбора, вам следует рассмотреть те характеристики, которые очень сильно повлияют на работу всего агрегата. В данный список включены:

• Источники питаний. Тут у вас есть возможность подобрать инструмент с трансформаторным и инверторным типом блока электропитания.
• Способы электрических соединений. Можно подобрать приспособление с контактным и бесконтактным типом.
• Типы розжигов. На рынке присутствуют модели с контактным типом розжигов, пневматические и высокочастотные.
• Типы охлаждающей системы. Существуют системы охлаждения воздухом или жидкостями.
• Вид сварки. У вас есть возможность выбрать аппарат работающий с помощью обычных и неплавящихся электродов.
• Вид управления. Выделяют автоматическое и ручное управление.
• Показатели продолжительности эксплуатации.
• Стоимость.

Конечно, стоит понимать, что выбор такого инструмента должен отталкиваться от назначения и сферы применения.

Плюсы и минусы плазменного сварочного аппарата

Специалистами данный инструмент был изучен вдоль и поперек. Поэтому они выделили несколько преимуществ, среди которых:

• Быстрый и качественный процесс сварки и разрезки.
• Совместимость со многими видами металлов.
• Обеспечение высокоточной работы.
• Низкая опасность.
• Довольно легкий процесс эксплуатации.

А в список минусов включают:

• Невозможность работы с металлами, которые имеют показатель толщины более ста миллиметров.
• Невозможность подключения двух горелок к одному агрегату.
• Высокая требовательность к наличию мощных и стабильных электрических сетей.

Особенности и характеристики процесса

Чтобы понять, что такое плазменная сварка, стоит рассмотреть ее важные особенности, а именно как производится процесс. Во время него обычно в области сваривания применяется очень высокая температура, которая образуется при принудительном уменьшении размеров сечения дуги и повышении ее показателей мощности.

В результате получается сварка плазменной струей, при которой показатели температуры могут доходить до 300000С. А вот при аргонодуговой сварке они могут быть всего 5000-70000С. Во время сварочного процесса дуга приобретает цилиндрическую форму, именно это позволяет сохранять одинаковый показатель мощности по всей длине.

Во время проведения плазменного сваривания наблюдается высокое давление дуги на поверхность свариваемых металлических элементов. Именно это позволяет оказывать воздействие практически на все виды металлов и сплавов.

Стоит отметить! Плазменную технологию сваривания можно применять при небольших величинах электрического тока. Процесс может осуществляться при 0,2-30 А.

Все эти особенности делают этот вид сварки практически универсальным. Он может с успехом применяться в труднодоступных зонах, при соединении тонких алюминиевых листов без возможных прожогов. Незначительное изменение расстояния между электродом и деталью не оказывает сильного воздействия на прогревание, а это значит, не влияет на качество шва, как это бывает в других видах сварки.

За счет того, что во время плазменной технологии наблюдается большая глубина прогревания деталей, это позволяет обходиться без предварительной подготовки кромок. Допускается проводить сваривание металлов с неметаллами.

В итоге происходит повышение производительности работ, уменьшение температурной деформации сварного соединения, это значит, что деталь конструкции не ведет. А вот сварка плазморезом позволяет проводить не только сваривание металлических конструкций, но и обеспечивает качественное разрезание металлов и неметаллов в разном положении.

Производители плазменного сварочного аппарата

На рынке присутствует очень много как качественных, так и не очень брендов.

Чтобы не приобрести некачественный продукт обратите свое внимание на:

• ЕСАБ – Швеция.
• Блувельд – Италия.
• Телвин – Италия.
• Гроверс – Россия.
• Фубаг – Германия.

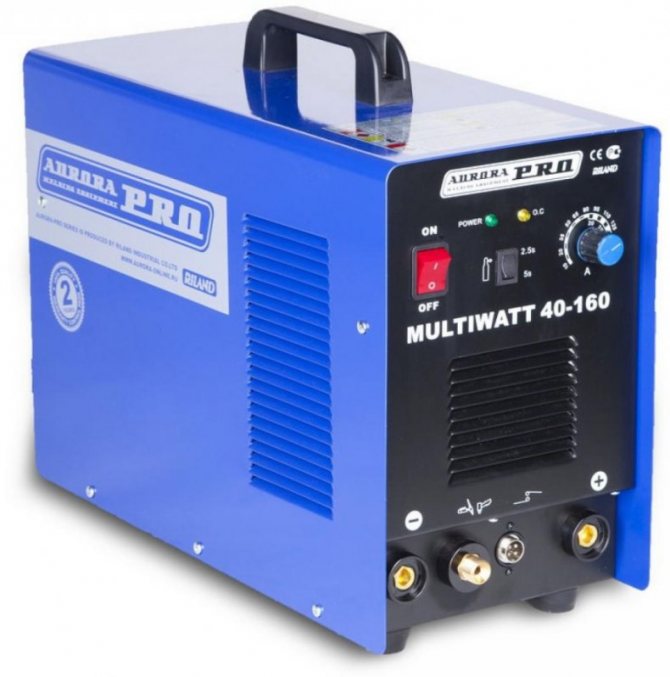

• Аврора – Китай.
• ФоксВелд – Италия.
