Штроборез – насадка на болгарку: как сделать своими руками штроборез, чертежи и схемы

Что такое штроборез

При ремонте квартир собственники жилья по-новому подходят к вопросам размещения инженерных сетей и различных коммуникаций:

• труб водоснабжения;
• магистралей отопления;
• проводов электропитания;
• канализационных стояков.

Понятно желание хозяев квартир расположить коммуникации внутри стен и улучшить тем самым внешний вид помещений. Технология скрытого размещения магистралей предусматривает выполнение специальных пазов. Такие каналы на лексиконе профессиональных строителей называются штробами. Для их изготовления применяется штроборез по газосиликату.

Штроборез по газобетону. Инструмент начал использоваться сравнительно недавно. До его появления для долбления штроб применялось оборудование, создающее при работе вибрацию и отрицательно влияющее на прочность строительных конструкций:

• шлямбур или зубило, по которым наносились удары молотком. Процесс создания штроб был медленным и требовал значительных усилий;
• пневматический молоток. Инструмент создавал повышенный шум и значительную вибрацию. При формировании канала также присутствовало много пыли;
• промышленный перфоратор. При формировании полостей вибрация отрицательно воздействовала на прочность бетона и вызывала образование трещин.

Применение данных видов оборудования требовало приложения значительных физических усилий, отличалось пониженной производительностью и увеличенной трудоемкостью. Повышенная концентрация пыли, значительный шум и вибрационное воздействие доставляли множество неудобств. Устаревшее оборудование заменил штроборез для газобетона – ручной инструмент, который обладает множеством плюсов:

• сокращает продолжительность прокладки каналов в стенах;
• уменьшает трудоемкость строительных операций по штроблению;
• позволяет обеспечить необходимую геометрию канала в различных стройматериалах;
• обеспечивает возможность регулировки ширины и глубины формируемой полости;
• производит обеспыливание обрабатываемого участка, снижая концентрацию пыли;
• формирует канал правильной формы с постоянными размерами по длине.

• снижение уровня затрат по оштукатуриванию паза за счет аккуратной формы канала. Полученный паз не требует увеличенного количества штукатурки;
• возможность выпиливания штроб в стройматериалах, обладающих повышенной твердостью. При этом за один проход выполняется сразу два реза.

После обработки остается извлечь вырезанный стройматериал, находящийся между пропилами, и можно приступать к укладке коммуникаций.

Немного о штроблении

Штроба (реже упоминается термин «борозда») представляет собой две параллельные канавки, ширина и высота стен которых определяют возможности монтажа в ней коммуникаций. Для выполнения штроб требуются следующие размеры паза:

• Ширина от 3 до 50 мм (первый вариант предусматривает укладку в штробе только силовых и слаботочных кабелей, второй – для монтажа труб системы отопления);
• Глубина паза – не менее его ширины, но лучше с небольшим запасом в 5…10 мм;
• Дно штробы – ровное, без выступов.

Иногда приходится штробить и наклонные пазы. Для косой штробы все указанные размеры обычно увеличиваются на 10…12%. Штроба должна быть максимально ровной, поскольку любой уклон паза автоматически увеличит длину кабеля или трубы. Расстояние от оси паза до смежных конструкций потолков, проёмов и т. д. – должно быть не менее 150 мм, а до элементов газопровода – не менее 400 мм.

Значение имеет также и материал стен. Поскольку получение паза происходит с удалением материала из-под диска инструмента, то вся пыль и обломки камней попадают в работающего. Даже при выполнении подобных работ в стенах из пено- или газобетона необходимость в пылеулавливании весьма актуальна, поскольку мелкодисперсная пыль будет находиться в воздухе длительное время.

В профессиональном штроборезе все эти проблемы решаются подсоединением к инструменту пылесоса с циклонным фильтром. Обычные сетчатые забьются продуктами штробления за несколько секунд непрерывной работы штробореза.

Второе существенное отличие штробления специализированным инструментом – наличие передвижной рамы с колёсиками, управляя которой, можно существенно снизить нагрузку на руки работающего. Однодисковая штроборез-насадка на болгарку кардинально проблему не решает, поскольку глубина штробы никак не ограничивается, а ручное удаление перемычки весьма трудоёмко, и не обеспечивает хорошее качество дна полученного паза. Кроме того, при втором проходе непросто будет добиться параллельности стенок штробы.

Подготовка поверхностей под штробление стен перфоратором

В первую очередь подготавливаем схему, где будет проложена проводка. На ней указано размещение вывода розеток и выключателей.

Составляя план работы, обязательно надо советоваться с электриком, который хорошо владеет информацией.

Когда приступаем к работе, надо проверить, нет ли в этих местах под штукатуркой проходящей электропроводки. Чтобы проверить берем индикатор напряжения. Когда обнаружили проводку, выполняем обязательную работу по ее обесточиванию. Далее надо предотвратить попадание в другие помещения пыли, которая возникает при такой работе, для этого развешиваем на дверных проемах влажную ткань. Помимо того, при выполнении работ возле потолка, обеспечиваем для мастера подставку с надежной устойчивостью.

После этого начинаем переносить на стены подготовленный план по размещению, где в будущем будут все штробы и отверстия. Когда выполняем эту работу надо использовать уровень, потому что каналы обязательно должны четко располагаться горизонтально или вертикально. Когда разметку уже выполнили, далее используем коронку для сверления отверстий для розеток, распаечных коробок и выключателей.

Штроборез для пеноблоков – конструктивные особенности

Ручной инструмент для штробления может изготавливаться в следующих конструктивных вариантах:

• на базе обычной болгарки. Конструкция предусматривает установку на валу устройства двух режущих дисков по бетону, между которыми может устанавливаться втулка нужной длины или необходимое количество шайб. Изменяя длину распорного элемента, регулируется интервал между режущими дисками, соответствующий ширине канала;
• модернизированный вариант. Он представляет собой усовершенствованную версию болгарки, на которой, кроме двух кругов, смонтирован кожух, изготовленный из металлического листа. Пыль, образующаяся в процессе штробления, удаляется через патрубок, закрепленный на металлическом кожухе аспирационного устройства;

• на основе ручной шлифмашинки. Усовершенствованный вариант инструмента по конструкции похож на болгарку с аспирационным кожухом. Отличительная черта конструкции – наличие передвижной платформы с колесиками, закрепленной в нижней части пылеприемника. Этот вариант позволяет без приложения значительных усилий легко перемещать устройство по стене.

Электрический штроборез по газоблоку по эффективности превосходит ручной инструмент благодаря следующим моментам:

• увеличенной скорости штробления;
• ровной поверхности стенок паза;
• четкой геометрии канала;
• повышенной безопасности;
• возможности аспирации.

Современный электрический инструмент для штробления включает:

• защитный кожух. Он предотвращает возможность травмирования оператора осколками при вращении дисков;
• аспирационный патрубок. Обеспечивает пылеотбор из рабочей зоны при подключении к пылесосу;
• рабочую площадку. Обеспечивает плавное перемещение устройства по стене и позволяет регулировать глубину паза;
• рабочую рукоятку. Она может устанавливаться в различных местах кожуха, обеспечивая удобное расположение устройства при резке;
• электрический привод. Ускоренное штробление обеспечивается при мощности 2 кВт и частоте вращения шпинделя 5500 об./мин.

Правила эксплуатации и безопасности

При использовании самодельного приспособления:

1. Запрещается включать и эксплуатировать болгарку с отсутствующим или поврежденным защитным экраном. Не допускается установка режущего инструмента с габаритами, превышающими допустимые пределы (диаметр указан в паспорте и на корпусе инструмента).
2. Необходимо учитывать допустимую частоту вращения и соответствие инструмента обрабатываемому материалу (например, не допускается пилить бетонные плиты дисками, рассчитанными на стальные конструкции).
3. Не допускается применять режущий инструмент с дефектами и использовать расходные материалы низкого качества.
4. Следует направлять вращение по ходу перемещения инструмента по поверхности стены.
5. Необходимо учитывать соответствие мощности ширине и глубине борозды. Например, при резке канавки глубиной 35-40 мм при ширине 45-50 мм требуется мотор мощностью не менее 1500 Вт.
6. Не следует резко вдавливать алмазные диски в стену перед началом резки. Для снижения нагрузки на силовой привод нужно погружать инструмент в бетон плавно. Оператор затем передвинет болгарку по линии разметки.
7. Необходимо использовать защитные очки, перчатки и респиратор. Установленные насадка и система отвода пыли не обеспечивают полной защиты оператора от летящих осколков бетона.
8. Установку новых дисков допускается производить только после отключения шлифовальной машинки от сети переменного тока.
9. Не допускать перегрузки или перегрева электродвигателя инструмента (часть оборудования оснащена защитными биметаллическими предохранителями, разрывающими цепь питания при чрезмерном росте температуры обмоток). Появление запаха горелой изоляции и повышенное искрение коллекторного узла указывают на неисправность болгарки.

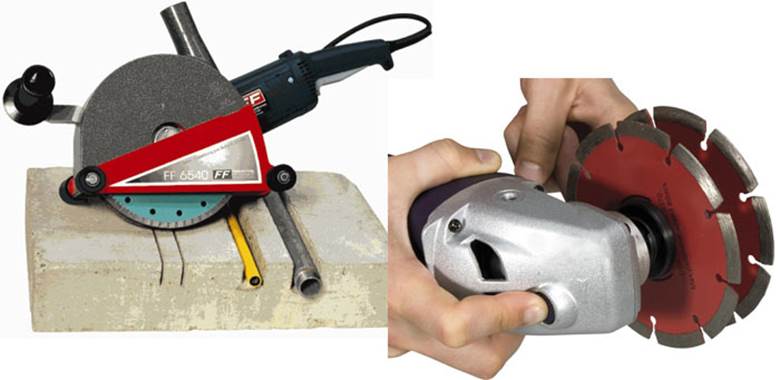

Установка на вал болгарки двух дисков

Штатная болгарка рассчитана на установку 1 алмазного диска. Для монтажа второго элемента используют удлиненный вал (выпускается некоторыми изготовителями оборудования или заказывается в мастерской) или специальную гайку.

Переходник накручивают на штатную ось, для крепления второго инструмента на втулке предусмотрен короткий вал с резьбой для фиксации. Для выполнения каналов шириной до 10 мм мастера разделяют режущие элементы шайбами (дополнительные гайки не требуются).

Дополнительным недостатком является нарушение центровки, приводящее к появлению вибраций. Следует учитывать, что переходная гайка обеспечивает фиксированное расстояние между режущими кромками, поэтому потребуется приобрести или изготовить несколько втулок для выполнения штраб разной ширины.

Преимущества применения

Штробление стен — тяжелое, хлопотное занятие, которое отнимает много времени и сил. Ранее для такой работы использовали самые различные приспособления: долото и зубило, перфоратор, болгарку. Но намного удобнее и эффективнее использовать штроборез или насадку на болгарку для штробления.

Итак, применение специализированного инструмента имеет следующие преимущества:

• В разы увеличивается скорость выполнения работы, а трудозатраты снижаются.
• Можно использовать в паре со строительным пылесосом.
• Увеличивается безопасность труда.
• Легко регулировать ширину и глубину канавки.
• Канавки получаются ровными, без сколов и перепадов.

Насадка – штроборез на болгарку: характеристика устройства

Для укладывания таких коммуникаций, как электрические провода, водопроводные и отопительные трубы, в стены, прибегают к применению специализированного инструмента – штробореза.

У такого инструмента имеется существенный недостатки – это достаточно высокая стоимость, и узкое направление деятельности.

Но не стоит огорчаться, так как в продаже имеются специальные насадки штроборезы на болгарки.

Для чего необходим этот процесс

Конструкция стандартного штробореза имеет много общего с болгаркой или УШМ. Существенным отличием штробореза от болгарки является высокая скорость выполнения работ, а также возможность удобного регулирования глубины разрезаемой канавки. Он может создавать канавку такой глубины, которая требуется в зависимости от поставленных технологических заданий.

Болгарка является отличным аналогом штробореза, так как с ее помощью можно осуществлять ремонтные работы в жилых и нежилых помещениях, где необходимо сделать специальные канавки или каналы для укладки труб и электрических проводов. Для того чтобы использовать болгарку в качестве штробореза, потребуется специальный кожух. Он позволит не только регулировать глубину заглубления режущего инструмента, но еще и проводить работы без пыли.

В большинстве случаев, когда необходимо сделать канавку в стене, мастера прибегают к применению таких инструментов:

• зубило с молотком;
• перфоратор;
• болгарка.

Важно знать! Только если работа мастера связана непосредственно с необходимостью делать каналы в стенах каждый день, тогда лучше приобрести профессиональный штроборез. Если же нужно вырезать канал в стене при проведении ремонтных работ, то для этих целей вполне подходит болгарка

Причем нет необходимости приобретать специальную насадку штроборез для болгарки, так как ее можно изготовить самостоятельно

Если же нужно вырезать канал в стене при проведении ремонтных работ, то для этих целей вполне подходит болгарка. Причем нет необходимости приобретать специальную насадку штроборез для болгарки, так как ее можно изготовить самостоятельно.

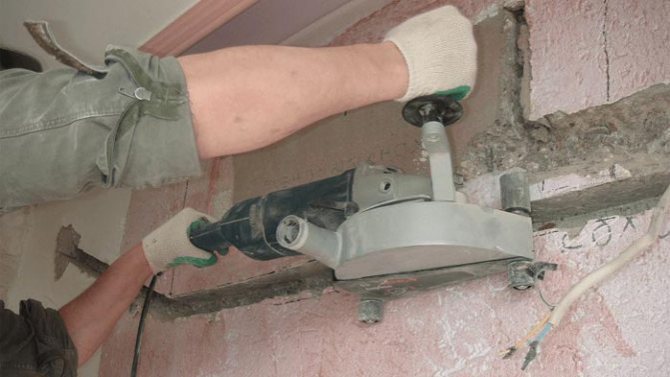

Как сделать штробу с помощью обычной болгарки

Штробление при помощи болгарки можно выполнять в стенах из кирпича, бетона, шлакоблока и прочих материалов. Для того, чтобы сделать штробу болгаркой вам потребуется:

1. Нанести разметку. Для этого потребуется рулетка, правило или уровень, а также карандаш. Расчерчиваемые линии должны быть жирными, так как при работе болгарки выделяется пыль, из-за которой может быть незаметна разметка.
2. Вырезание штробы. По расчерченным линиям следует пройти болгаркой с алмазным отрезным диском, но при этом учитывайте, что удерживать инструмент следует двумя руками, а работу следует проводить в защитных устройствах: очки, маска, перчатки.
3. Выбивание или удаление штукатурки. На заключительной стадии потребуется при помощи молотка и зубила осуществить удаление штукатурки между прорезанными линиями.

Важно знать! Иногда специалисты используют вместо одного закрепленного диска на болгарке – два, что позволяет за один проход получить готовую канавку. Это существенно экономит время, а также физические силы

Главным недостатком такого способа штробления является выделение большого количества пыли. Если работы проводятся в нежилом помещении, то это еще не столь страшно. Если же помещение является жилым, то пыль не только мешает проведению процесса штробления, но она еще и оседает на поверхности мебели и бытовой технике, то есть пачкает обстановку.

Правила и ограничения при штроблении

Выполнять штробление стен следует только после того, как в помещении расчерчен план расположения скрытой электропроводки, или же труб водопровода

Выполняя работы по штроблению, немаловажно учитывать следующие факторы:

1. Процедуры принято осуществлять только в вертикальном или горизонтальном направлении.
2. Наклон штробы допускается в исключительных случаях.
3. Горизонтальные штробы делают на расстоянии не более 15 см от плит перекрытия.
4. Вертикальные штробы должны находиться на расстоянии минимум 10 см от дверных и оконных проемов, а также углов. От газовых труб минимум 40 см.
5. Ширина и глубина канавки не должна быть более 2,5 см. Длина штробы не должна быть более 3 метров.

В завершении стоит отметить, что прежде чем приступать к проведению работ, следует подготовить не только соответствующий инструмент, но и сделать контрольную проверку по расположению штробы.

Конструкция штробореза и его функции

Конструктивно этот универсальный инструмент больше всего похож на угловую шлифовальную машину (УШМ), которую в быту называют болгаркой. Распространено мнение, что это болгарка с двумя дисками. Откровенно говоря, оно практически правильное. Главное отличие — штроборез оснащен мощным электродвигателем, как правило, с возможностью управления оборотами и плавным запуском. Хорошие модели имеют функции защиты от перегрева и перегрузки. В случае значительных нагрузок они позволят сохранить инструмент.

В штроборезе применяются алмазные диски, расстояние между ними регулируется, чтобы получать канавку требуемой ширины (обычно до 60 мм). В целях безопасности их закрывает специальный кожух. Кроме того, в кожухе имеется отвод для подключения пылесоса, это позволяет минимизировать выделение пыли при штроблении. Для получения требуемой глубины он оснащен специальным регулируемым ограничителем (обычно до 80 мм).

При помощи насадки на ушм для штробления можно полноценно заменить штроборез.

Адаптер ленточная шлифмашина

С помощью этого адаптера, можно превратить УШМ в компактную машинку для шлифования дерева, металла и других материалов. Ширина абразивной ленты составляет всего 10 мм, что позволит комфортно работать с устройством в труднодоступных местах. С верхней стороны имеется отвод стружки для строительного пылесоса. Габаритные размеры адаптера: 255*63 мм. Подходит для M10/M14.

Фото товара, сделанное покупателем:

Отзыв покупателя:

УЗНАТЬ ЦЕНУ

Особенности выбора инструмента

Когда назрела необходимость в покупке такого инструмента, лучше следовать нехитрым инструкциям:

1. Выбрать необходимую мощность инструмента. Здесь важно руководствоваться предстоящим объемом работ. Маломощные штроборезы (до 1,3 кВт) подойдут для решения небольших бытовых задач. Инструменты средней мощности (1,3 кВт — 2 кВт) справятся со всеми бытовыми задачами, греются они намного меньше маломощных аналогов, да и ресурс работы значительно выше. Мощные модели свыше 2 кВт имеет смысл покупать только для регулярных и очень больших, объемных работ. Кроме того, чем мощнее инструмент, тем он тяжелее. Следует учитывать и эту особенность.
2. Определиться с такими характеристиками как необходимая максимальная глубина и ширина штробления, возможность реза штробы под углом, диапазон регулирования оборотов электродвигателя.
3. Наличие дополнительных опций: муфта скольжения, защита от перегрева и перегрузок, система контроля износа щеток, возможность использования в «режиме болгарки», наличие системы виброзащиты.

Электрический

Это мощный инструмент, который имеет два резиновых валика, помогающих легко двигаться штроборезу по обрабатываемой стеновой поверхности. Этот бороздодел оснащён удобными ручками и несколькими резцами, которые осуществляют движение благодаря встроенному электродвигателю. Предназначен для резки канавок в различных твёрдых строительных материалах.

Это достаточно простой строительный инструмент, но его использование от мастера требует определённых навыков и опыта работы. Также при работе с электроинструментом следует помнить о средствах индивидуальной защиты, так как он создаёт много строительной пыли и шума.

Штроборез из болгарки своими руками

Штроборез довольно редкий инструмент, который есть далеко не у всех, а вот болгарка есть практически у каждого домашнего мастера. Как уже отмечалось, конструктивно, эти инструменты имеют много общего, поэтому для домашнего использования можно легко изготовить штроборез из болгарки своими руками.

Для начала следует заметить, что для штробления можно применять болгарку и без переделок, однако это будет неудобно, пыльно и малоэффективно. Штроборез в этом плане несравненно удобней, но он стоит дорого. Переделка не потребует особых материальных и временных затрат.

Начинать следует с главного различия — у штробореза два диска, а у болгарки один. Необходимо заказать или выточить самостоятельно гайку с дополнительным кольцом для закрепления второго диска. Первый диск будет закрепляться обычным способом, а второй непосредственно на эту гайку. Лучше всего сделать несколько гаек различной толщины, чтобы была возможность регулировать ширину штробы. Необходимо обратить внимание на длину вала, ее должно хватать для монтажа двух дисков. Возможно потребуется приобретение или изготовление удлиненного вала. О том как сделать кожух для подключения пылесоса читайте здесь.

Вторым этапом изготавливается ограничитель глубины штробления. С ним работать гораздо удобней и легче. Следует также изготовить опорную плоскость, чтобы болгарку с насадкой можно было перемещать вдоль штробы.

На последнем этапе изготавливается самодельный защитный кожух. Кстати, ограничитель глубины можно совместить с защитным кожухом, что очень удобно и значительно упрощает всю конструкцию. В кожухе необходимо предусмотреть вытяжной патрубок для подключения пылесоса, иначе в закрытом помещении будет практически невозможно работать из-за высокой концентрации пыли. Без защитного кожуха работать категорически нельзя — чрезвычайно велика вероятность травмы, вплоть до летального исхода.

Как превратить болгарку в штроборез

Чтобы сделать полноценный штроборез из болгарки своими руками, надо решить два вопроса:

• Отвод пыли. Это первоочередная проблема – без ее решения дальнейшая модернизация бессмысленна.
• Размещение на валу, предназначенного для одного диска, двух кругов по бетону. При этом конструкция должна быть надежной и обеспечивать строго перпендикулярное положение кругов к плоскости реза – малейший перекос при 3000 и больше оборотов в минуту это в лучшем случае заклинивание и выход из строя редуктора или двигателя.

Изготовление защитного кожуха

По большому счету, эта деталь и делает из УШМ самодельный штроборез – такая насадка на болгарку заменяет стандартную защиту, установленную на устройстве, полностью скрывая за собой часть круга, не погруженную в стену. Как сделать крепления, вопроса возникнуть не должно – они просто копируются с заводской детали.

Защитный и пылеулавливающий кожух представляет собой обрезанный сбоку приплюснутый цилиндр, в котором есть патрубок для подсоединения шланга от пылесоса (можно использовать строительный, а если сделать циклонный фильтр, то и обычный бытовой).

Высота цилиндра делается достаточной, чтобы в него поместились два диска на необходимом расстоянии друг от друга. Для его изготовления нужны два железных полукруглых пластины и полоска стали, которая будет их скреплять. Полоска сгибается, приваривается к округлым частям пластин и основа кожуха готова.

В зависимости от креплений заводской защиты, в пластине, что будет прилегать к корпусу болгарки, кроме прорези для вала делаются отверстия под болты, либо приваривается хомутовый зажим.

Регулировка глубины пропила

Часть кожуха, что решает эту задачу, одновременно является направляющей для штробореза – если к ней приделать колесики, то по ним устройство будет легко перемещать по стене.

Делается в «Г» или «Т»-образной форме – нижняя часть «буквы» набирается из двух уголков, которые крепятся к верхней части защитного кожуха так, чтобы нижняя часть могла свободно опускаться и подниматься, что и позволит регулировать насколько диски будут выглядывать из-под кожуха. Фиксацию в заданном положении проще всего сделать с помощью болтового соединения или упора.

Дополнительно на основании направляющей привариваются боковины, чтобы пыль, как бы ни была отрегулирована глубина реза, не вылетала из-под кожуха.

Верхняя часть «буквы» нужна для устойчивости – на ней и устанавливаются колесики для плавного перемещение штробореза по стене.

Установка на вал двух дисков

Крайне редко заводской вал болгарки бывает достаточной длины, что позволит сразу же закрепить на нем два круга. Логических выходов из этого положения два – выточить новый вал или сделать гайку, который зажимал бы первый круг и удерживал второй. По ряду причин, второе решение выгоднее:

• Не требуется разбирать болгарку.
• Если устройство выйдет из строя, то можно приобрести другое и просто переставить на него гайку.
• Технически проще выточить гайку, чем вал, соединяющийся с редуктором.
• Гайка вытачивается вместе со втулкой.

Надеваются диски в следующем порядке:

1. На вал болгарки устанавливается первый диск.
2. Сверху на него ложится втулка и на нее – второй круг.
3. Гайка продевается сквозь верхний диск, втулку и затягивается прижимая первый диск и зажимая второй между собой и втулкой.

Наглядно вся конструкция показана на видео:

Сборка штробореза

При наличии новой гайки остается лишь собрать самодельный бороздодел следующим образом:

• монтируем первый круг на вал;
• устанавливаем втулку, которая была изготовлена вместе с гайкой;
• сверху укладываем второй режущий диск;
• сквозь него продеваем модернизированную гайку и закручиваем ее до упора; в результате крепежный элемент фиксирует первый диск и не дает соскочить с вала второму.

На последнем этапе устанавливается защитный кожух, к патрубку которого подключается шланг пылесоса.

Как правильно эксплуатировать штроборез ручной по газобетону

После сборки следует проверить работоспособность устройства на предварительно размеченном участке резания и обучиться навыкам работы. Последовательность действий:

• Соберите на валу диски со втулкой и зажмите их гайкой.
• Установите необходимую глубину паза и включите узел аспирации.
• Нажмите на кнопку включения после подключения к сети.
• Коснитесь размеченной поверхности и выполняйте штробление.

Следует передвигать устройство после погружения дисков на нужный уровень. Важно контролировать нагрев двигателя и периодически останавливать мотор для охлаждения.

Регулировка глубины пропила

Практически во всех моделях насадок – штроборезов на болгарку промышленного изготовления используются роликовые направляющие с качающейся подошвой. Такую систему несложно изготовить собственными руками.

Выглядит система регулировки глубины пропила, как рамка, передний край которой закреплен на кожухе с помощью шарнира, а противоположная сторона зафиксирована креплением болт-гайка. При вращении барашка или головки болта задняя планка с роликами отклоняется, что позволяет достаточно точно отрегулировать глубину захода диска насадки штробореза.

Перфоратор

Еще одним распространенным и достаточно простым способом, как можно самостоятельно изготовить штроборез, является перфоратор. Но вместо привычного сверла в него следует вставить фрезу необходимого размера.

Такой штроборез достаточно прост и не требует больших затрат времени и сил на его изготовление, но, вместе с тем, дает очень низкое качество работы. Канавка получается не только кривой по высоте и длине, но и разной глубины и ширины. В результате чего вам придется потратить гораздо больше времени на штробление и куда большее количество отделочных материалов.

Из чего изготовить защитный чехол от пыли на болгарку

Изготовление защитного кожуха предусматривает использование таких видов материалов, как пластиковая канистра, кастрюли из алюминия, ДСП, фанера, ламинат, доска, нержавеющие листы и т.п. Выбрать можно любой материал, который имеется в хозяйстве. При этом исключается необходимость покупать насадку, так как сделать ее своими руками очень легко и просто.

Главное условие — это обеспечение достаточной прочности готовой насадки на болгарку. Кожух должен выдерживать воздействие мелких частиц бетона, вылетающих при проведении работ. Чтобы изготовить кожух, нет необходимости прибегать к применению вспомогательных инструментов, как например, сварка, так как из пластиковой канистры можно быстро сделать насадку. Пример такой насадки показан на фото ниже.

Для изготовления такого приспособления требуется минимум времени. Самодельный штроборез из болгарки можно сделать быстро и легко, воспользовавшись арсеналом из подручных средств. Если воспользоваться материалами из алюминия или дерева, то при работе по изготовлению насадки понадобятся саморезы, а при применении стали не обойтись без сварочного аппарата. Рассмотрим принцип изготовления насадки штроборез на болгарку своими руками:

1. Для изготовления понадобятся остатки от ДСП или ДВП. Кроме того, подойдет даже фанера, поэтому используем любой листовой материал, который имеется в наличии
2. Из ДСП вырезаются соответствующей формы два боковых основания. Формы этих оснований зависят от размеров имеющегося в наличии инструмента
3. Чтобы не пришлось подбирать форму, рекомендуется предварительно сделать чертеж на бумаге, а затем перенести его на картонку. Из картонки изготовить шаблон, устранив все недочеты
4. На основании шаблона изготовить чехол, воспользовавшись для этого ДСП
5. С одной стороны основания ДСП просверлить отверстие соответствующего диаметра. Этим отверстием закрепить готовую насадку на электроинструменте
6. Для соединения ДСП при изготовлении насадки можно использовать саморезы или специальные мебельные крепежи соответствующей длины

На фото ниже показан получившийся чехол на болгарку. Такой чехол изготовить просто, но его недостаток в отсутствии отверстия для подсоединения шланга. Устранить этот недостаток поможет гильза соответствующего диаметра и длины, вмонтировать которую необходимо в верхнюю часть конструкции. К выступу гильзы следует подсоединить шланг от пылесоса.

Это интересно!При использовании пылесоса для всасывания мусора и бетонной крошки рекомендуется брать промышленные или строительные пылесосы, но никак не бытовые. Они не предназначены для таких дел, поэтому в итоге могут выйти быстро из строя.

Процесс изготовления насадки не трудный, и качество конечного приспособления зависит больше от смекалки и воображения мастера. Изготовить своими руками можно не простой чехол на болгарку, но еще и регулируемый. Принцип изготовления защитного кожуха регулируемого заключается в том, что нужно сделать дополнительно подвижную часть. За счет этой подвижной части будет выбираться необходимый размер выступа режущих дисков на болгарке.

По аналогичному подобию можно изготовить насадку с регулируемой частью из ДСП и прочих материалов.

Подготовительные мероприятия

Поскольку штроборезы заводского изготовления имеют цену от 5,5 тыс. руб. (бюджетные модели, оборудование профессионального уровня обойдется в 50-60 тыс. руб.), то для домашнего ремонта применяют самодельные насадки на шлифовальную машинку.

Болгарка должна иметь мотор мощностью не менее 1500 Вт, поскольку установка двойного диска увеличивает нагрузку на привод.

Необходимые инструменты и материалы

Для изготовления приспособления потребуются:

1. Обрезки или кусок листа углеродистой стали толщиной от 1,5 до 3 мм, необходимый для щитка. Применять конструкции из пластика или фанеры не следует из-за низкой механической прочности и недостаточной устойчивости к воздействию потока нагретой пыли.
2. Стальная трубка, пригодная для подсоединения рукава пылесоса (напрямую или через переходник).
3. Инструмент для резки заготовок, сверления отверстий и зачистки сварных швов.
4. Сварочный инвертор и защитная маска.
5. Измерительный и чертежный инструменты.

Чертежи и схемы насадок для штрабления

На угловой шлифовальной машинке имеется штатный защитный экран, который используется как шаблон для разметки заготовок. Мастер может разработать эскизные чертежи насадки, ориентируясь на мощность электродвигателя, габариты болгарки и диаметр режущего инструмента.

При изготовлении приспособления следует учитывать увеличение массы штробореза. Тяжелое оборудование сложно удерживать в горизонтальном положении при резке протяженных борозд.

Какие рекомендации и советы учитывать при штроблении

Приступать к процедуре подготовки канавок в помещении можно сразу после изготовления самоделки. При пробивании штробы нужно учитывать один важный нюанс — работы следует проводить в помещении, где предварительно известны места расположения электропроводки. Если на пути инструмента встречается провод под напряжением, то итог такой встречи может привести к летальному исходу для мастера.

Проводить работы штробления как обычным штроборезом, так и болгаркой необходимо с учетом следующих советов и рекомендаций:

1. Проводить процедуры можно в вертикальном или горизонтальном направлениях
2. Штробить под наклоном можно в крайне редких случаях, когда следует выполнить обход декоративного элемента или коммуникаций
3. Горизонтальное штробление необходимо выполнять исключительно на расстоянии до 15 см от плиты перекрытия
4. Вертикальные канавки должны располагаться на минимальном расстоянии от дверей и окон 10 см
5. При проведении работ немаловажно учитывать и глубину канавки. Выбирать глубину необходимо в зависимости от типа коммуникаций, которые планируется закладывать в канавку, а также по толщине самой стенки. Если эта стена несущая, и является наружной, то глубина канавки не должна быть более 3 см
6. Ширина канавки также выбирается в зависимости от технологической задачи, но не рекомендуется превышать допустимый предел в 2,5-3 см

После укладки коммуникаций следует заделать канавку при помощи цементного раствора. Место расположения канавки следует сровнять со штукатуркой стены. Работы по штроблению рекомендуется проводить на этапе строительства и ремонта до того, как будет выполнено оштукатуривание стен.

Штроборез по бетону из болгарки изготовить совсем не трудно, и если поставить себе такую цель, то достичь ее сможет каждый. Делая вывод о проделанной работе, нужно отметить, что при штроблении нужно делать перерывы, чтобы дать электроинструменту остыть. Если чехол не имеет соединителя для подключения пылесоса, то работы нужно проводить в респираторе. Очки необходимо надевать в любом случае, так как в глаз могут попасть различные мелкие частицы.

В зависимости от типа материала, который штробится, необходимо подбирать соответствующую скорость перемещения инструмента. Если на пути попадается арматура в бетонной стенке, то рекомендуется произвести ее распиливание абразивным кругом. Использовать штроборез по дереву необходимо с особой осторожностью, не забывая об обратном ударе.

Как из болгарки сделать штроборез

Можно изготовить ручной штроборез и своими руками. Для газобетона, бетона и кирпича. Это выйдет дешевле, но потребует определённых навыков и наличия другого вспомогательного инструмента, например, сварочного аппарата, дрели, токарного станка. Чертежей для штробореза из болгарки своими руками, как правило, нет. Всё делают исходя из собственных нужд, наличия УШМ определённого типа и возможностей.

Изготовление защитного кожуха

Наверное, самый ответственный момент во всём процессе изготовления насадки штробореза на болгарку. Для этого понадобятся навыки сварщика и сварочный аппарат. Металл лучше подобрать около 1−2 мм. Это даст лучшую защиту от осколков бетона и диска в случае его разлёта. Область размещения дисков должна иметь ширину с запасом на два диска, причём таким образом, чтобы можно было регулировать общую ширину вплоть до 50 мм. Диаметр обычных дисков для пиления бетона обычно составляет 125 мм. Этого хватает, чтобы проштробить борозду глубиной около 30 мм, чего вполне достаточно для большинства коммуникаций. Поэтому размер кожуха должен быть чуть больше диаметра используемых дисков.

Кожух для штробореза можно купить готовый, вот только его ширина не всегда соответствует желаемой

В конструкции кожуха необходимо учесть выходное отверстие, к которому будет подключён пылесос для штробореза. Своими руками можно подобрать диаметр отверстия под необходимый. В принципе, можно сделать и без него, однако, это заметно ухудшит эффективность штробореза и срок службы дисков. Да и работать в пыли не так комфортно.

Опорная плоскость поможет избежать неравномерной глубины реза

Опорная плоскость или подошва также изготавливается из металла. В ней делается прорезь с запасом для максимальной ширины двух дисков. Идеальным вариантом будет изготовление подошвы с фиксированной глубиной. Это позволит штробить канавки на нужную глубину. Также неплохо позаботиться об откидывании подошвы за линию действия дисков, чтобы избежать травмирования. В этом может помочь установка пружины на механизм крепления.

Встречаются довольно брутальные решения

Систему крепежа можно повторить с любого оригинального кожуха, которая, по сути, представляет собой хомут с болтом и зафиксированной гайкой. Как уже говорилось ранее, купить насадку для штробления на болгарку, как таковую, не получится. Есть лишь модифицированные кожухи, которые могут немного ускорить процесс переделки.

Вал или гайка

Для того чтобы закрепить второй диск на болгарке, длины стандартного вала может не хватить, особенно для штробления широких канавок. Тут можно пойти двумя путями: купить или изготовить удлинённый вал или купить или изготовить специальную гайку с креплением для второго диска.

Стандартный вал для УШМ

Найти готовый вал будет довольно трудно, потому что производители выпускают их крайне редко. Его можно выточить на токарном станке самостоятельно или заказать эту работу в любом токарном цеху.

В целом можно пойти на разные ухищрения — подложить шайбу, например

Но чаще всего применяют специальную гайку. Найти её или же изготовить проще. Конструктивно она представляет собой зажимную гайку, с другой стороны которой стоит ещё одна с небольшим валом. На него ставится второй диск и закрепляется ещё одной гайкой. Для узких бороздок примерно до 0,8−1 см и вовсе можно обойтись двумя стандартными гайками. Первый диск ставится как обычно, а второй — сверху, после чего крепится второй гайкой.

Если нужна узкая бороздка, можно обойтись без специальных гаек и валов

Приблизительный результат готового штробореза из болгарки своими руками есть на видео:

Правила и ограничения при штроблении

Выполнять штробление стен следует только после того, как в помещении расчерчен план расположения скрытой электропроводки, или же труб водопровода

Выполняя работы по штроблению, немаловажно учитывать следующие факторы:

1. Процедуры принято осуществлять только в вертикальном или горизонтальном направлении.
2. Наклон штробы допускается в исключительных случаях.
3. Горизонтальные штробы делают на расстоянии не более 15 см от плит перекрытия.
4. Вертикальные штробы должны находиться на расстоянии минимум 10 см от дверных и оконных проемов, а также углов. От газовых труб минимум 40 см.
5. Ширина и глубина канавки не должна быть более 2,5 см. Длина штробы не должна быть более 3 метров.

В завершении стоит отметить, что прежде чем приступать к проведению работ, следует подготовить не только соответствующий инструмент, но и сделать контрольную проверку по расположению штробы.
