Как Натянуть Цепь На Электропиле Макита Видео

Как подобрать цепь для электропилы

Следует знать, что никакой разницы между цепями для бензо- и электропил не существует. Для обоих типов инструмента цепи изготавливаются из одних и тех же материалов, и устанавливаются на шины, одинаковые как для электрических, так и для бензиновых агрегатов. Чтобы выбрать цепь для электропилы, следует учитывать несколько параметров. Некоторые из них должны соответствовать техническим характеристиками установленной шины.

Размер цепи

Этот параметр всегда соответствует размену шины вашего агрегата. Если вы приобретете пильную цепь размером меньше шины, то одеть ее вы не сможете. Также оснастка, превышающая размеры шины, не натянется на нее должным образом. В обоих случаях использовать электропилу будет невозможно. Размеры оснастки для пиления принято указывать в дюймах и они могут иметь следующие значения: 10″, 12″, 13″, 14″, 15″, 16″, 18″ и выше.

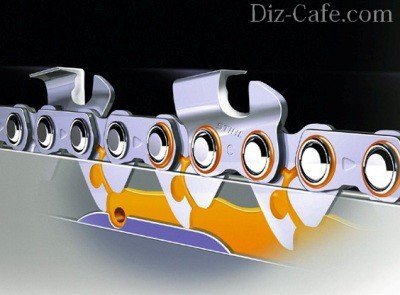

Шаг цепи

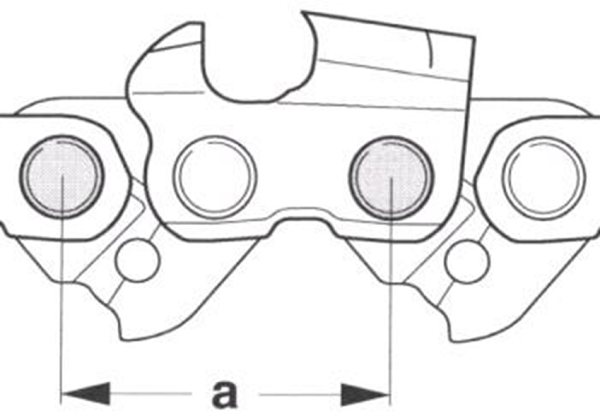

Определяется по любым трем заклепкам цепи. На рисунке ниже буквой “а” показано именно это расстояние, которое измеряют в дюймах.

Шаг цепи может иметь следующие значения: 0.325″, 0.375″ и 0.404″.

Шаг с размером 0.375″ часто записывают дробью, как 3/8” (3 : 8 = 0.375), чтобы не путать с числом 0,325.

Следует знать: чем больше шаг у пильной цепи, тем большей мощностью должен обладать двигатель агрегата. На любительских и полупрофессиональных агрегатах мощностью от 1.84 кВт устанавливаются цепи с шагом 0,325″. Такой оснасткой можно спиливать нетолстые ветки, обрезать сучки, а также использовать ее при строительных работах, например, обрезать доски. Пилой с шагом 3/8 (требуется мощность двигателя около 2,94 кВт) уже можно валить нетолстые деревья и резать доски средней толщины. Оснастка с шагом 0.404″ (мощность двигателя от 4.41 кВт и выше) используется только на профессиональном оборудовании и предназначена для выполнения работ любой сложности.

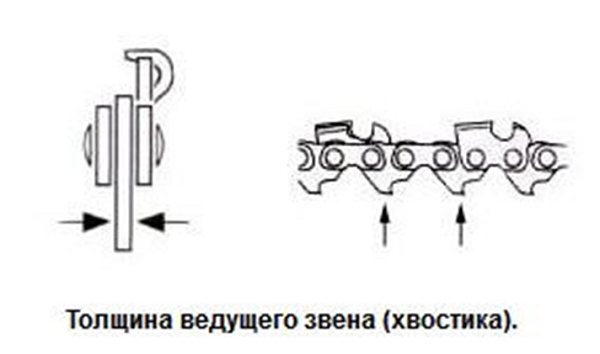

Толщина ведущего звена

Толщина хвостовика (еще называют ведущим звеном) – это очень важный параметр при выборе оснастки для электропилы.

Чтобы правильно подобрать пильную оснастку для агрегата, нужно, чтобы толщина хвостовика соответствовала ширине паза шины. Толщина может иметь следующие значения.

1. 1,1 мм (0,043”), 1,3 мм (0,05”). Оснасткой проводят работы с незначительными нагрузками и применяют ее на малых электрических пилах. Оснастка имеет шаг 0.325″.
2. 1,5 мм (0,058”). Цепи с таким значением толщины хвостовиков имеют шаг 3/8”. Они способны выдерживать значительные нагрузки и устанавливаются на полупрофессиональные и бытовые аппараты.
3. 1,6 мм (0,063”), 2 мм (0,08”). Шины и пильная оснастка с такими значениями используются для выполнения сложных работ с большими нагрузками только на профессиональном оборудовании.

Количество звеньев

По количеству звеньев (хвостовиков) определяется длина оснастки. Выбирая оснастку, можно опираться либо на значения длины, либо на количество звеньев. Поскольку разные производители в описании к товару могут указывать только количество режущих элементов, то не помешает знать и ту, и другую информацию.

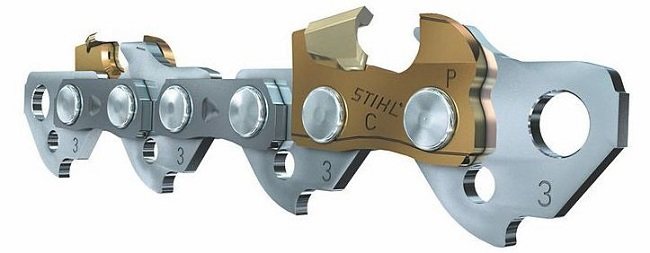

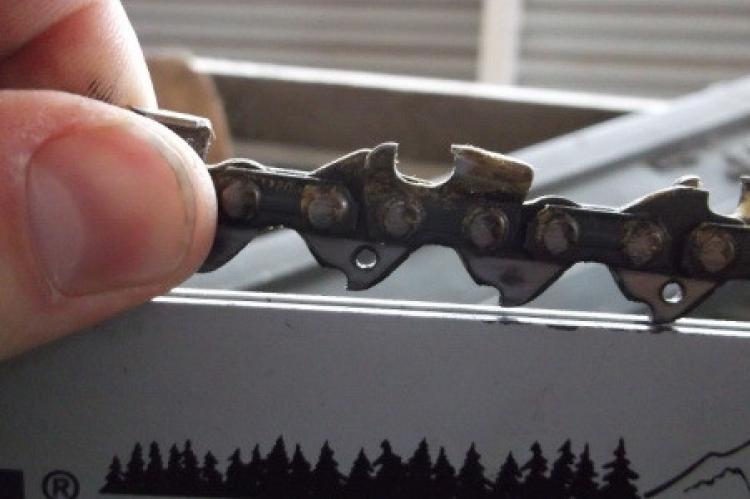

Тип режущих звеньев

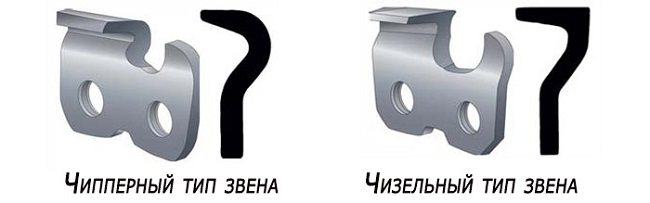

По конфигурации режущие элементы оснастки разделяются на 2 типа: чипперный и чизельный.

Режущий зуб чипперного типа – это резец серповидной формы, имеющий большую площадь соприкосновения с материалом. Серповидные зубья повышают нагрузку на двигатель агрегата и не отличаются хорошими режущими характеристиками. Но, благодаря такой форме, зубцы легко справляются с загрязнением, а их правка не требует особой точности.

Чизельный профиль зубца напоминает цифру “7” и в народе называется “семерка”. Оснастка с таким профилем зуба отличается быстротой пиления, качеством реза и применяется в основном на профессиональных аппаратах. Заточить оснастку с чизельными зубьями в быту достаточно сложно, так как даже малейшее несоблюдение углов заточки сводит на нет все преимущества чизельного профиля резца.

Материал режущих зубьев

Выбирая оснастку для электропилы, поинтересуйтесь, из какого материала изготовлены ее резцы. Для пиления мягкой древесины подойдут цепи, имеющие резцы из хромоникелевой, легированной стали. Для пиления промерзлой, загрязненной и твердой древесины оснастка с режущими элементами из легированной стали не подойдет. Для этих целей используют резцы, усиленные твердосплавными напайками, отличающимися повышенной стойкостью к износу.

Высота профиля

От высоты профиля резца зависит глубина резания и производительность инструмента. Чем выше профиль режущего зуба, тем сильнее он будет углубляться в материал. Зубья, имеющие небольшую высоту профиля, будут снимать более тонкую стружку во время пиления. Глубина врезания резца в материал регулируется с помощью стачивания ограничителя, имеющегося у каждого режущего звена.

Существует 2 типа цепей по высоте профиля:

• высота 0,025” (0,635 мм) относится к низкопрофильной оснастке;
• высота профиля 0,03” (0,762 мм) – к высокопрофильной.

Эту информацию также можно найти в инструкции к агрегату (указываются типы оснастки, применимой на данной модели пилы). Она будет полезной, если вы будете затачивать зубья самостоятельно. На профессиональных агрегатах применяется и высокопрофильная, и низкопрофильная оснастка, но на бытовых – только низкопрофильная. Высокопрофильные цепи – это высокопродуктивная оснастка. Но при ее использовании повышается вибрация и агрессивность инструмента.

Чтобы снизить агрессивность цепи, разработчики прибегают к небольшой хитрости: при большом шаге цепи делается низкий профиль резца и, наоборот, при уменьшении шага повышается и профиль. Такой прием позволяет агрегату обрабатывать материал одновременно эффективно и с меньшей агрессивностью.

Тип распила

Не секрет, что древесина имеет структуру, состоящую из продольно расположенных волокон. Поэтому для пиления данного материала вдоль или поперек волокон требуется разная заточка зубьев цепной пилы.

1. Для поперечного пиления древесины зубья оснастки затачиваются под углом 25-30 градусов.
2. Для эффективного пиления вдоль волокон требуется заточка резцов под углом от 5 до 15 градусов. Но данные цепи используются очень редко, так как продольное пиление древесины лучше производить с помощью ленточной пилы или циркулярки.

Количество режущих элементов

Стандартная пильная цепь имеет по два хвостовика на каждое режущее звено. Однако для удешевления своей продукции некоторые производители выпускают оснастку с меньшим количеством режущих элементов, которая называется: “с пропуском” и “полупропуском”.

В оснастке с полупропуском между каждой второй парой резцов вставляется дополнительное звено. А в цепях с пропуском вставлено промежуточное звено уже после каждого режущего элемента. В итоге получается:

• в стандартной цепи, имеющей 64 хвостовика, должно быть 32 режущих элемента, то есть 50 %, от всех звеньев;
• в оснастке с полупропуском число режущих элементов будет равняться 40 %;
• цепи с пропуском имеют наименьшее количество резцов – 37,5 %.

Оснастка с пропусками повышает агрессивность инструмента, снижает его производительность, способствует быстрому износу шины, а также ведущей звездочки.

По этой причине не стоит покупать дешевую оснастку. В дальнейшем такая экономия не сможет оправдать средства, потраченные на ремонт или замену всех деталей пильной гарнитуры.

Технология правильной заточки

Наивно думать, что пила всегда будет так же эффективно работать, как в день покупки. Древесина, даже податливая и мягкая, – достаточно крепкий материал, вызывающий постепенное затупление режущих поверхностей. Спустя определенный период, который во многом зависит от активности использования инструмента и качества древесины, цепь затупится, и потребуется ее заточка. Если вовремя не заточить зубья, они потеряют форму, придут в негодность и потребуется уже не ремонт, а полная замена – а это экономически невыгодно.

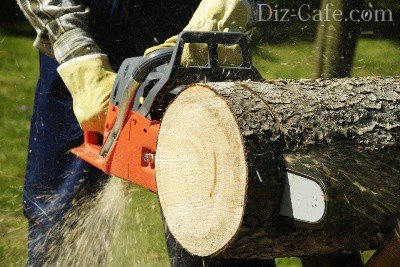

Не пропустите момент!

Определенных интервалов между ремонтными работами не существует. Обычно заточка требуется, когда начинают проявляться признаки затупления. Один из основных признаков – изменения размера и внешнего вида стружки. Вследствие нарушения остроты режущей кромки зубьев она становится мелкой и более темной, чем обычно, а иногда напоминает пыль.

Опытные мастера могут определить необходимость в заточке не по характеристике опилок, а по работе электропилы. В процессе распила появляется необычная вибрация, которая в дальнейшем может вызвать разрушение звездочки и износ важных узлов

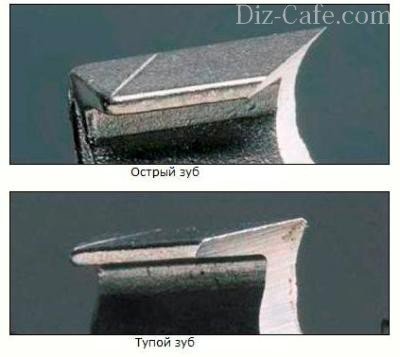

Если возникли подозрения, внимательно осмотрите саму цепь. На острых частях не должно быть сколов, радиусов, повреждений, а форма режущей кромки должна оставаться первоначальной. Если вы заметили малейшие нарушения в конфигурации зубьев – цепь нуждается в заточке.

У тупого зуба режущая кромка стачивается по двум направлениям: в передней части лопатки и по линии бокового реза. Во время заточки необходимо исправить форму всей режущей части

Что советуют профессионалы?

Жители больших городов стоят перед выбором: есть возможность заточить цепь электропилы в сервисном центре или произвести заточку самостоятельно, при помощи специальных инструментов. Владельцы электроинструмента из маленьких городков и сел такой возможности не имеют, поэтому им, несмотря на сложность процесса, лучше научиться ремонтировать цепи своими руками. Но у самостоятельной заточки есть свой плюс – экономия денежных средств.

Стоимость заточки одного зуба с правкой ограничителя обойдется в 100-120 рублей, однако большинство сервисных центров оформляют заказы только при минимальной сумме от 5000 рублей и более (расчет ведется по количеству зубьев всей цепи)

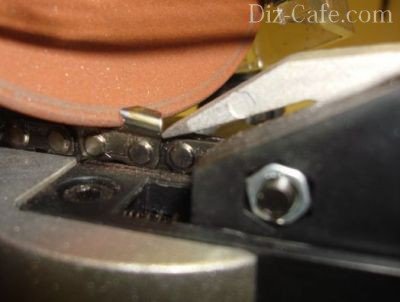

Преимущество профессиональной заточки – высокое качество работы. Цепь снимают с шины, натягивают на специальный станок, выставляют угол заточки и поочередно правят каждый зуб. Точность заточки определяется десятыми долями миллиметра.

Можно ли заточить цепь напильником?

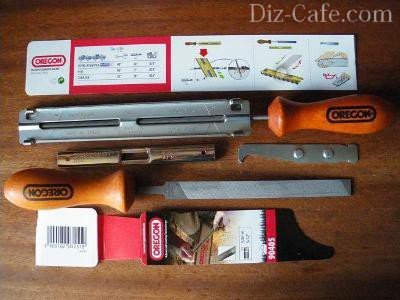

Многие мастера-умельцы именно так и поступают – при первых же симптомах затупления звеньев берут напильник и исправляют угол режущей кромки. Однако любой инструмент не подойдет, следует запастись специальным набором, который включает минимум четыре необходимых приспособления:

• плоский напильник для коррекции ограничителя глубины;
• круглый напильник с линиями ориентира;
• калибр;
• оправка для определения угла.

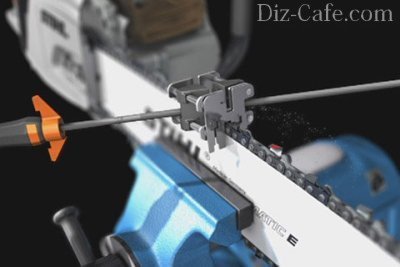

Для заточки цепь оставляют на шине, а шину закрепляют в тисках. Напильник должен соответствовать зубьям по диаметру.

Инструмент для ручной заточки цепи электропилы можно приобрести в строительном супермаркете, средняя стоимость одного комплекта от 300 до 900 рублей

При использовании круглого напильника следите, чтобы он лишь на 1/5 часть выступал над затачиваемой частью. Первый зуб рекомендуют пометить, чтобы нечаянно не завернуть на второй круг. Движения должны быть ритмичными и точными, не вразнобой, а только в одну сторону.

После нескольких заточек следует обработать и ограничитель, который со временем теряет свою форму. Калибр прикладывают к кромке, торцевой стороной к ограничителю. Если ограничитель заметно выходит за границы калибра, его следует подравнять плоским напильником. Положение инструмента – перпендикулярно шине.

Во время заточки следите за движением напильника, который должен находится под углом 90º по отношению к шине. Старайтесь запомнить амплитуду и количество движений, чтобы все зубья цепи были заточены одинаково

Зубья цепи изнашиваются неравномерно, поэтому вы столкнетесь с тем, что они имеют разную высоту. В этом случае следует найти наиболее сточенный элемент и ориентироваться по нему

Качество работы на глаз не определить, оно будет известно только после проведения пробного реза.

Правильная заточка на станке

Постоянно пользоваться напильником для исправления режущей кромки нельзя, так как неточность и неравномерное стачивание приводит к быстрому износу цепи. Даже если у вас набита рука, а процесс заточки кажется быстрым и нетрудоемким (а он занимает от 6 до 8 часов), попробуйте воспользоваться станком – более эффективным приспособлением.

Все станки для заточки цепей делятся на ручные и электрические. Ручной инструмент – элементарная конструкция, внешне напоминающая раму или лобзик. Для работы вручную необходимо прочно закрепить шину с цепью (снимать с пилы не требуется) в тисках, а затем поочередно обрабатывать каждый зуб. Компактность, небольшой вес и удобство транспортировки позволяют легко переносить приспособление на далекие расстояния, если возникает необходимость.

Ручные станки имеют простую конструкцию и невысокую стоимость – от 850 до 1700 рублей. Лучшими фирмами-производителями ручного заточного оборудования считаются Орегон и Чемпион

При покупке второго варианта – электрической модели – обязательно потребуется источник питания, а это значит, что невозможно проводить заточку вдали от розетки. Зато качество работы будет на порядок выше, кроме того, электростанки обладают набором полезных функций:

• работа с разными видами цепей;
• коррекция глубины и шага пропила;
• точное формирование ограничителя;
• установка нужного угла реза.

Перед работой необходимо тщательно изучить инструкцию и сделать пробную заточку на 1 зубе. Затем установить параметры по первому зубу, чтобы все следующие элементы соответствовали ему. Это гарантирует одинаковую заточку всех зубьев, следовательно, хорошую производительность и высокие показатели.

Помните, что цепи бензопилы тоже нужна заточка. Это можно сделать и самостоятельно:

Когда нужно менять цепь

Необходимость замены цепи, в основном, возникает при ее износе и чрезмерном растяжении. Если у вас не получается сделать натяжку оснастки с помощью регулировочного винта, то ее следует заменить. Но устанавливать новую деталь на старую, изношенную звездочку и такую же шину не рекомендуется, поскольку это приведет к ее быстрому износу.

Многие владельцы электропил знают, что износ цепи происходит в 2-3 раза быстрее, чем выработка ресурса шины и звездочки, и прибегают к небольшой хитрости.

1. Имея новую электропилу, следует купить сразу 3 пильных цепи.
2. Поработав одной цепью несколько часов, ее следует заменить на новую. Далее, вторая цепь меняется по такому же принципу.
3. После каждой замены оснастки нужно переворачивать шину для равномерного износа.

Выполнение данных нехитрых манипуляций приводит к равномерному износу всех деталей и продляет срок их службы.

Точим напильником

Первое что нужно для того, что бы наточить цепь, либо немного её подправить, это специальные напильники.

Напильник

Для заточки и правки цепей для пил, используются два вида напильников. Первый, это напильник круглого сечения с диаметром соответствующим диаметру закругления рабочей кромки пильного зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4, 4.8 мм, обусловлено это тем, что они имеют маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом, и соответственно нужны напильники диаметром 5.2, 5.5 мм.

Для того чтобы правильно произвести заточку, не достаточно наточить только режущие кромки зуба, нужно еще произвести корректировку ограничителя глубины реза. Если этого не сделать, цепь не будет врезаться в распиливаемый материал на требуемую глубину, что заметно снизит скорость проведения работ и точно так же, как и в ситуации с тупой цепью может привести к перегреву двигателя пилы из-за не достаточной нагрузки на двигатель. Эта работа выполняется с помощью плоского напильника.

Описание процесса заточки с помощью напильников

Первое с чего начинается правка пильной цепи на пиле, это установка инструмента на ровную площадку или стол. В условиях леса, для этого хорошо подойдет чурка большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких – либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав её движение по шине.

Под шину желательно подкладывать подставку, в качестве неё можно использовать полено, кусок ветки подходящего диаметра, либо у производителей инструментов для заточки имеются специальные струбцины для удержания шины в процессе заточки цепи.

Заточка цепи производится движениями напильника изнутри зуба наружу. При этом напильник должен располагаться параллельно специальной метке на цепи. Эта метка наносится изготовителем цепей для указания стандартного угла заточки.

Затачиваемый зуб, должен располагаться примерно посредине шины, это необходимо для удобства проведения работ, в процессе заточки нужно продвигать цепь по шине, не забывая при этом каждый раз устанавливать тормоз в рабочее положение.

В идеале, производители советуют проводить одинаковое количество движений напильником для каждого зуба, но на практике это не всегда возможно, т.к. зубья имеют разную степень повреждений рабочей кромки.

Для облегчения заточки пильной цепи с помощью напильника, могут применяться специальные держатели, с нанесенными на них разметками углов. Разметки сделаны не только для стандартного поперечного реза, но и для продольного.

Державки также удобно использовать, если вы не обладаете достаточным опытом заточки. Опытные мастера для заточки не применяют держатели, а могут использовать только специальные устройства, поддерживающие напильник.

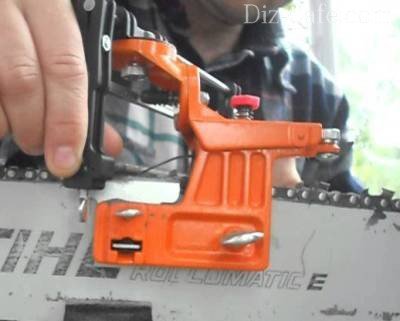

Еще одно устройство, предназначенное для заточки, это ручной станок для правки пильных цепей. В качестве заточного инструмента в нем применяется обычный напильник, который можно самостоятельно заменить. Крепление станка производится непосредственно на шину, в нем также имеется возможность регулировки угла заточки зуба и специальный упор, удерживающий затачиваемый зуб.

Ручной станок для заточки, отлично подойдет для новичков. Наряду с электрическими моделями станков для заточки, ручной имеет свой неоспоримый плюс в виде низкой цены. В зависимости от производителя ручного станка их внешний вид может различаться, но принцип работы у всех один.

Корректировка глубины реза производится при помощи плоского напильника, таким образом, чтобы имелась разница между верхней режущей кромкой зуба и ограничителем высоты.

Как видно из рисунка ограничитель глубины стачивается таким образом, чтобы довести показатель зазора до заводского значения. Ниже приведена таблица, в которой указаны основные значения углов, а так же зазоров для наиболее распространенных типов цепей.

Как правило, величина зазора корректируется с применением специальной плашки. Она устанавливается на цепь во время заточки, после чего стачивается ограничитель глубины.

Более подробно о том, как точить цепь бензопилы напильником, читайте здесь.

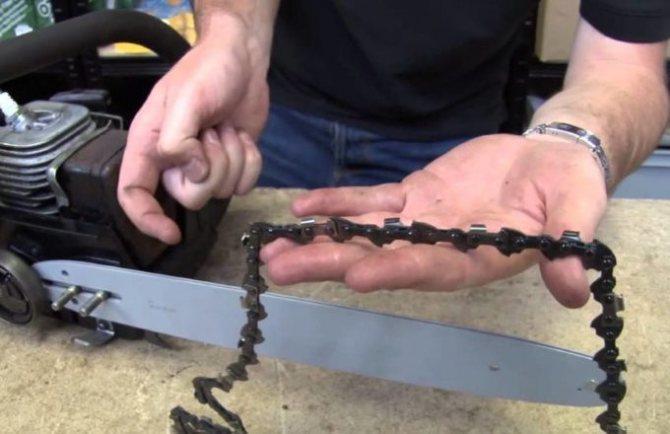

Замена цепи на электропиле

Если требуется сменить оснастку на электропиле, то делается это следующим способом. Для примера показано, как поставить цепь на электропилу Макита.

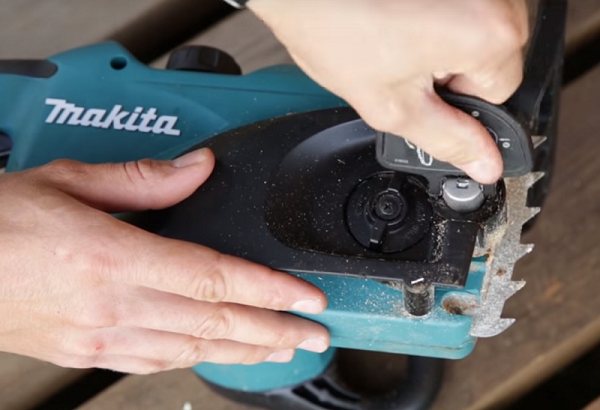

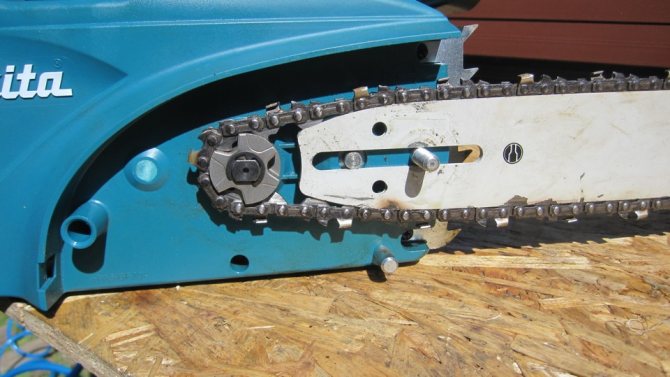

1. На кожухе, закрывающем ведущую звездочку агрегата, можно увидеть небольшую крышку с нанесенным рисунком. Если ее поднять, то получится ручка, с помощью которой можно открутить винт.

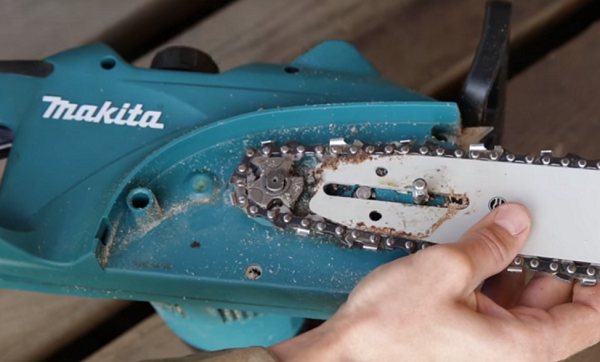

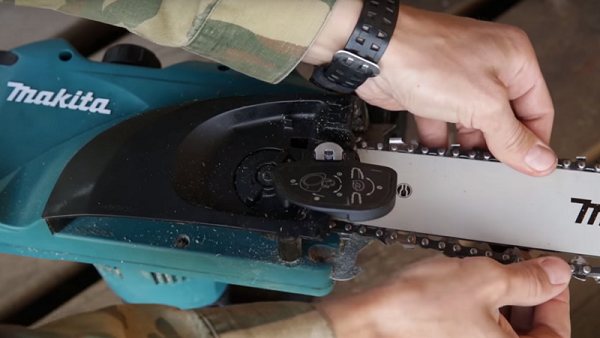

2. Чтобы снять цепь с электропилы, сначала открутите прижимной винт и снимите кожух. Вы увидите ведущую звездочку и 2 штыря, на которые одевается шина.

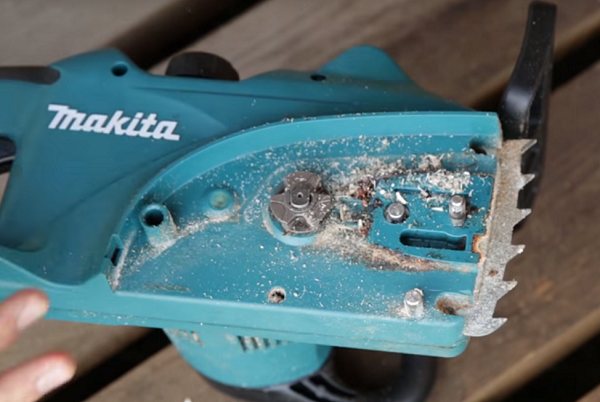

3. Отсоедините шину с цепью от агрегата.

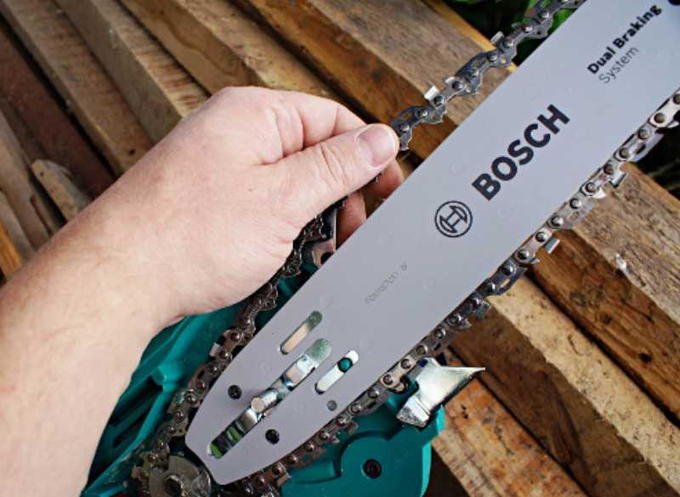

4. Далее, следует аккуратно одеть цепь на шину, соблюдая правильное направление режущих зубьев, установить цепь на электропилу (вместе с шиной), одев ее на звездочку.

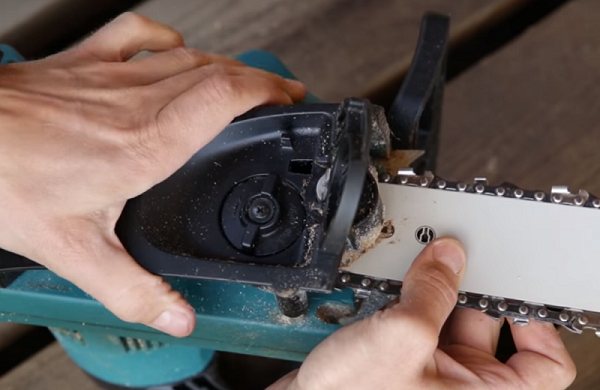

5. Придерживая шину, оденьте кожух.

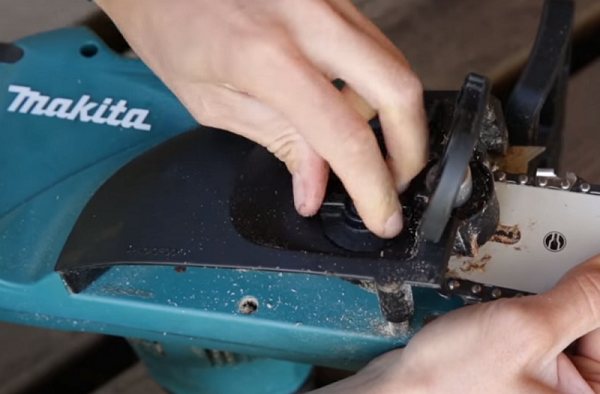

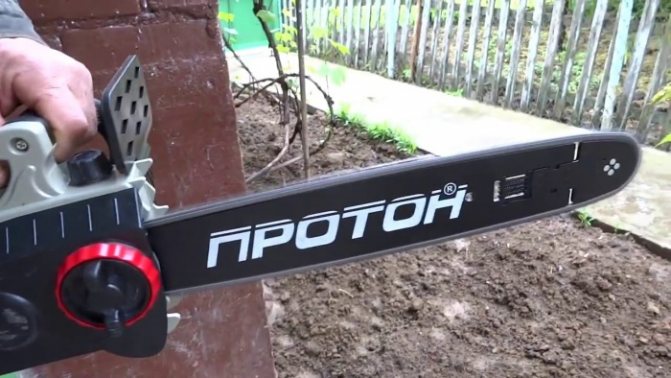

6. Поворачивая в разные стороны ручку регулятора натяжения, добейтесь его зацепления с регулировочным винтом.



7. Немного прикрутив прижимной винт, проверьте натяжение режущего элемента агрегата.



8. При необходимости, подтяните цепь до нужного уровня регулировочным барашком и окончательно закрутите прижимной винт. Правильная установка цепи проверяется протяжкой (вручную) ее по шине. Оснастка должна передвигаться свободно, без каких-либо затруднений. На этом замена цепи считается оконченной.

Пошаговый алгоритм установки

Далеко не все современные бензопилы комплектуются установочным колесом, которое заметно упрощает процедуру установки пильного полотна. Системы с установочным колесом среди бытовых бензопил это вообще редкость
Поэтому очень важно знать технологию и последовательность установки цепи на бензопилу

Основные моменты, на которые следует обратить внимание:

1. Подготовьте ровную поверхность, на которой вы будете собирать воедино цепь и шину. Это снизит к минимуму шанс повреждения бензопилы или потерю мелких деталей. На подготовленную поверхность выкладывается шина и рядом параллельно цепь.
2. Снимите защиту звездочки, на современных бензопилах достаточно выкрутить барашковую гайку, на более старых моделях, возможно, понадобится накидной ключ соответствующего размера.
3. У основания направляющей шины натяжную звездочку поверните до конца вправо. Только в таком положении устанавливают цепь.
4. Потом цепь последовательно звено за звеном накладывают на фиксирующий паз на направляющей шине. Устанавливайте цепь с верха направляющей, постепенно поворачивайте ее таким образом, чтобы шина всегда была сверху, а цепь снизу, это позволит ей всегда быть в натянутом состоянии и ложиться в направляющий паз без проблем. Когда будете выполнять этот пункт, обязательно наденьте толстые защитные перчатки, ведь ваши пальцы будут касаться режущей кромки. Если посмотреть сверху, то резец всегда расположен вперед к концу направляющей шины.
5. И шину и цепь наденьте на ведущую звездочку.
6. Закрепите крышку цепной звездочки на своем месте. Проследите, чтобы все монтажные штыри совпали с отверстиями. Неправильная установка с перекосами или не до конца может быть причиной посторонних шумов, дребезжания.
7. Проследите, чтобы направляющие «зашли» в специальный монтажный желоб.
8. После установки проверьте фиксацию цепи на бензопиле и на шине. Все должно быть надежно закреплено без люфтов.

Важный момент это степень натяжения цепи после ее установки. Настроить правильное натяжение очень просто и займет не более трех минут. Сначала нужно ослабить гайки на защитной крышке. С помощью свободно вращающегося регулировочного винта поймать правильное натяжение, чтобы цепь не оттягивалась от кромки направляющей шины более 3-5 мм.

Осталось только закрутить гайки и проконтролировать натяжение. Если нужна корректировка – провести настройку натяжения еще раз.

Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:

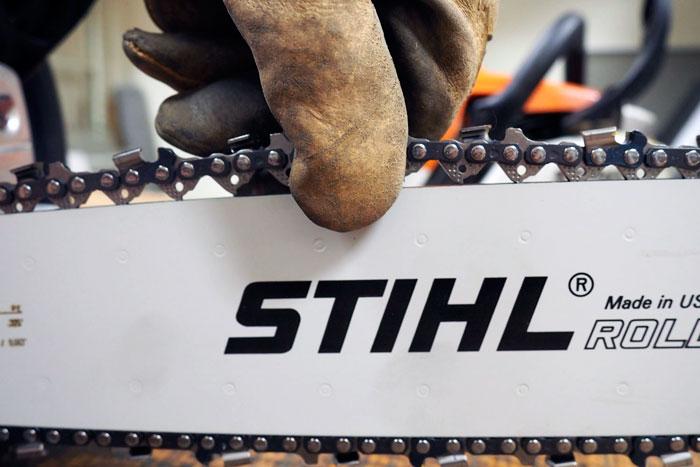

Способы проверки степени натяжения

Проверка степени натяжения является важным моментом, так как последствия неправильной регулировки могут стать фатальными для пильщика. Качество регулировки натяжения цепи можно определить по:

1. При перемещении изделия вручную, она не должна заедать или возникать признаки тяжести ее передвижения.
2. Режущий элемент необходимо проверить на слабость затяжки, для чего взяться за звено и попытаться оттянуть его вверх. Нормальное значение натяжения должно соответствовать выходу хвостовиков из шины(в ее середине) не более 2/3.
3. В процессе перемещения устройства не должно возникать скрипов и прочих посторонних шумов.

В завершении следует отметить, что никогда не следует осуществлять регулировку цепи на горячую, так как это обязательно приведет к ряду негативных последствий. В результате таковых действий может потребоваться замена не только шины и цепи, но еще и ведущей звездочки.

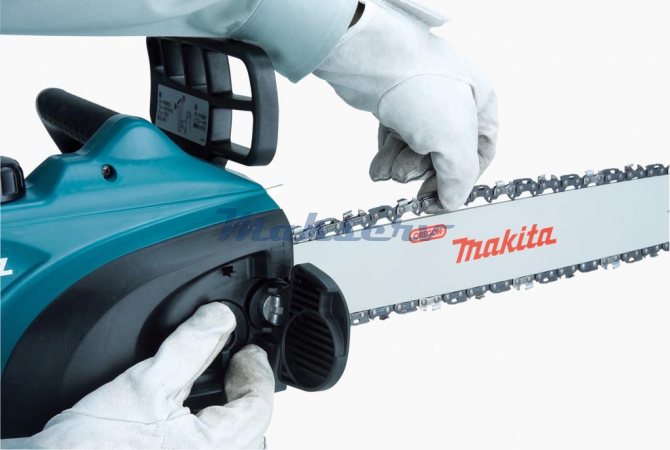

Как правильно отрегулировать натяжение цепи

Натянуть цепь на пиле требуется в следующих случаях:

• после замены оснастки на новую;
• при износе оснастки, которая со временем растягивается.

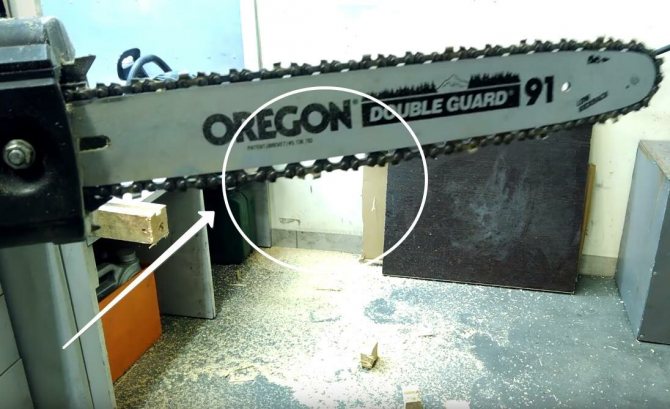

В процессе эксплуатации электропилы не следует допускать провисания цепи. Также ее нельзя чрезмерно натягивать. Провисающая оснастка может соскочить с шины и повредить ее. Сильно перетянутая оснастка может оборваться или привести к быстрому выходу из строя звездочки и стачиванию шины.

Совет! К натяжению можно приступать только после остывания цепи. Если эту рекомендацию проигнорировать, то оснастка при остывании начнет сжиматься и деформирует шину.

Чтобы подтянуть цепь на агрегате, нужно сделать следующее.

1. Отпустить фиксирующий шину винт или гайку (зависит от модели агрегата).
2. С помощью регулировочного болта усилить натяжение оснастки. Правильность натяжения оснастки проверяется простым способом: оттяните цепь по центру шины и посмотрите на ведущее звено. В норме 1/3 хвостовика (его вершина) не должна выходить из паза шины.
3. Добившись правильного натяжения, закрутите прижимной винт (гайку).

Особенности режущей части бензопилы

При покупке электропилы важно обратить внимание на следующие составляющие:

• показатели толщины пазов;
• дистанция цепного перемещения;
• количество звеньев.

Дисковая пила — одна из разновидностей инструмента.

Качественные образцы таких инструментов отличаются наивысшими показателями производительности. Такие модели постоянны, не изменяют своих данных в результате постоянного трения и могут работать при любых неблагоприятных условиях. Цепи любых пил имеют 50 главных звеньев. Их шаговая дистанция соответствует 3/8, паз — 1,3 мм. В некоторых случаях выбор этого элемента зависит от некоторых особенностей:

• четкое следование инструкции электрической пилы;
• сведения о качественных показателях цепи;
• знакомство с величиной шага нескольких звеньев.
