Токовые клещи (постоянного и переменного тока): что это такое, для чего нужны, основные отличия + как ими правильно пользоваться

Конструкция токовых клещей

Большая часть токовых клещей состоит из таких элементов:

• Разъёмный подпружиненный магнитопровод;
• Кнопка раскрывания магнитопровода;
• Переключатель схемы измерения, то есть диапазона токов;
• Экран дисплея;
• 2-3 гнезда для подсоединения щупов;
• Ручка для удерживания инструмента;
• Кнопки занесения в память.

Полезные нюансы проведения измерений

Знание некоторых физических законов и особенностей строения прибора позволят расширить сферу его применения.

Если ток в проводнике очень маленький и тестер не может точно его определить, то можно «помочь» прибору, намотав проводник на одну из половинок клещей. В таком случае на дисплее отобразится сумма токов и чтобы узнать точное значение надо разделить полученный результат на количество витков.

Если ток больше того, что может показать тестер, то на дисплее отобразится единица. В таком случае надо выставить больший диапазон измерений и повторить замеры.

Обнаружить ток утечки получится и без поиска его наличия на заземляющем проводе (подсоединённому к корпусу прибора). Для этого можно воспользоваться способностью тестера показывать сумму токов нескольких помещенных в электроизмерительные клещи проводников. Если обхватить клещами сразу фазу и ноль, то на дисплее должен высветиться ноль, так как наведенные электромагнитные поля взаимно компенсируются (они должны быть одинаковыми по силе и различными по направлению). В случае наличия утечки, значения на дисплее будет отличным от ноля – если это так, то надо искать место пробоя изоляции на корпус.

Если на корпусе измерительного прибора есть кнопка «Hold», это поможет измерять ток в труднодоступных местах, к примеру, если тестером туда можно дотянуться, а дисплей при этом видно не будет. В таком случае надо обхватить токовыми клещами провод, нажать на эту кнопку и полученный результат зафиксируется на дисплее – теперь его можно посмотреть в удобном месте.

Виды клещей для тока

Изобретено большое множество вариантов клещей для замера тока.

К самым распространённым приборам можно причислить:

1. Приборы со стрелочным анализатором. Они могут реагировать даже на мельчайшие колебания.
2. Цифровые модели. Устройства с контролирующей системой для обрабатывания данных.
3. Высоковольтные изделия. Применяются для ведения работ под высоким напряжением.

Отличительные особенности

Цифровые клещи с мультиметром – применяются для замера силы тока без нарушения соединения и внешней изоляции проводников на кабелях с однофазной и трёхфазной систем.

Большое количество измеряющих клещей могут работать с переменными токами и устроены для работы по трансформаторной схеме.

Однако можно приобрести клещи для определения постоянного тока, на основании датчика Холла, образующего электрический сигнал при влиянии уровня магнитного поля, которое окутывает провод с постоянным током.

• Применять автоматические клещи для измерения тока можно для домашних потребностей, к тому же они могут выпускаться вместе с полезным функционалом мультиметра.
• Многие автомобильные электрики применяют профессиональные мультиметры и клещи токовые для диагностики автотранспорта.

Приобрести автомобильные токовые клещи с мультиметром для диагностирования автотранспорта станет замечательным выбором в цене и качестве, за счёт такого соотношения, меряющие ток устройства окажутся отличными помощниками в соответствующих сферах.

Какие токоизмерительные клещи лучше купить

Как видно из ТОП-10 лучших моделей токовых клещей, иногда производитель оснащает устройства защитной функцией от перегрузки, комплектует их чехлами. Для работ на высоте полезен ударопрочный корпус. Не менее важен диапазон измерений, токовые клещи производительнее мультиметров, но предел напряжения или силы токов заметно разнится. Если в планах обслуживание промышленного оборудования или машин, максимальные значения вольтажа и ампеража должны превышать средние 600 В и 600 А. Подобные параметры есть в лучших профессиональных приборах – токоизмерительных клещах ЗУБР, EKF, FLUKE 302+.

Когда нет четкого представления, какие лучше и для каких работ клещи нужны, выбор стоит остановить на максимально функциональных моделях. Это убережет пользователя от расходов на новые приборы, если возникнет потребность в отсутствующих измерениях.

Преимущества применения

К достоинствам клещей измеряющих ток можно отнести:

• Возможность измерять электроток без разъединения цепи;
• Небольшие размеры устройства;
• Простота замера в высоковольтных цепях.

Ещё благодаря токовым клещам возможно фиксировать токи весьма большой силы. До того как приобрести этот электрический прибор нужно внимательно познакомиться с его характеристиками.

Лучше на инструменте не экономить, а приобретать только качественные устройства, опираясь не на стоимость, а на популярность торговой марки.

Назначение прибора и его преимущество

Токоизмерительные клещи или «Клещи Дитце»-это измерительный прибор, назначение которого измерять ток бесконтактным способом, без разрывы электрической цепи. Главным преимуществом перед остальными мультиметрами и амперметрами является простота измерения и безопасность использования, так как измерение возможно проводить на изолированном проводнике. С помощью данного устройство можно легко определить точные показатели электрического тока, а также рассчитать потребляемую мощность любого электрооборудования под нагрузкой.

Выбор по функциям

Делая выбор клещей для замера тока следует присмотреться к отдельным функциям, проявивших себя полезными в применении прибора в конкретных обстоятельствах.

Предоставляем сведения об этих возможностях:

1. Нужно взять на вооружение предназначение True RMS. Устройства измеряющие переменный ток, где отсутствовала такая возможность, выдают цифры для обстоятельств, где ток обладает формой синусоиды. Ещё три десятка лет назад, видов электрооборудования у хозяев насчитывалось немного, потому ток в электросети обладал синусоидальной формой. То что отхождение от параметра повлияет на данные замеров, никто не посчитал важным. В наше время, когда используются лампочки со светодиодами и энергосберегающей способностью, а ещё блоки питания импульсного типа – форма тока в электрической сети не соответствует идеальной. Измерительными клещами начинают пользоваться, когда происходят аварии, которые нередко объясняются большим отклонением тока от синусоиды. Специалисты советуют приобрести токовые клещи с функционалом True RMS, ведь они понадобятся при устранении аварийных неполадок, а ещё когда электрик обслуживает жилой район, где за нагрузкой никто не следит. Приборы с такой функцией не выпускаются габаритными и дорогими изделиями. Например, небольшой прибор Greenlee GT-CM-1360.
2. Установление показателя крест фактора. С трудностью нагрузки связана ещё одна полезная возможность, применённая в востребованных клещах под токовые значения – Greenlee GT-CMI-2000. Речь идёт об показаниях крест фактора, а именно соотношения пикового показателя тока к его средне квадратному показателю. Параметр крест фактора нагрузки очень необходим для питающих аккумуляторов бесперебойного типа.

Судя по техническим свойствам, на большинство из подобных устройств устанавливается самый верхний показатель крест фактора, превышая его они не станут действовать.

Принцип действия и функциональность

Принцип работы прибора основан на законе электромагнитной индукции, по устройству в значительной степени схож с принципом действия обыкновенного трансформатора. Переменный ток измеряемого проводника внутри катушки трансформатора (Клещей) создает переменный магнитный поток, индуктирующий ЭДС во вторичной обмотке устройства, который замеряется амперметром или датчиком.

Схема измерения силы тока прибором с трансформаторным датчиком

В более современных устройствах применен полупроводниковый датчик Холла, основным отличием от устройства с трансформатором является то, что измеряемый проводник охватывается не замкнутой катушкой, а магнитопроводом, в разрыве которого размещен датчик Холла.

Схема измерения силы тока прибором с датчиком Холла

Современные приборы в зависимости от типа способны измерять переменный или постоянный и переменный ток (благодаря использованию датчика Холла), большинство из них обладают расширенным функционалом мультиметров и способны выводить численную информацию на дисплей. В зависимости от марки и производителя в измерителях реализовано множество дополнительных функции и конструктивных решений.

Дополнительный функционал токовых клещей

Вычисление напряжения без соприкосновения к оголенным кабелям. В этом случае можно получить параметры аспекта только для оценки – какое из используемых напряжений установлено в энергосети.

Чтобы это проделать потребуется включить надлежащий режим замера, подсоединить устройство клещей к проводу ноль и подвести сжатые губки устройства на промежуток не больше 10 см от проводка.

1. Привычное дело, когда клещами измеряют десятки и сотни ампер. Применение датчика Холла дало возможность делать токовые измерения, беря начало от 0, 2 А. В отдельных клещах имеется встроенный режим высокой чувствительности. К сему в измерительном приборе применяется уникальная разработка AmpTip. Она основывается на том, что провод с небольшими токами и маленьким сечением протягивается в особую ямку в губках прибора, что даёт уточнённые показания при замерах.
2. Модели с открытым зевом. При осуществлении замеров в стеснённых электрических боксах, окажется полезным изделие с вскрытым зевом. К минусам такого рода устройств относится назначение для ведения замеров исключительно переменного тока и сниженную точность, в сравнении с прочими подобными приборами, но бывают обстоятельства, когда необходимо их применить.
3. Модели клещей с мультиметром. Замеры тока за счёт мультиметра происходит привычным методом с разрыванием проводов. В функционале мультиметра бывает заложена возможность проводить тесты диодов, конденсаторов. В отдельных вариантах есть функция теста электрических моторов.

Какие токоизмерительные клещи лучше купить

Эксперты нашей редакции и опытные мастера всегда рекомендуют выбирать модель тестера исходя из ее функций. Даже популярная модель европейского производства не станет полезной, если не способна производить нужные в работе измерения.

Базовым функционалом можно назвать возможности, встречающиеся как в дешевых, так и дорогих клещах:

1. Прозвонку цепи;
2. Измерение силы переменного тока, напряжения;
3. Измерение сопротивления.

Все прочие опции дополняют базу и измеряют:

• Постоянное напряжение – опция заметно сказывается на цене прибора, но расширяет область работ;
• Температуру в широком диапазоне – комплектуются модели термопарой; Частоту – встроенный генератор меандра позволяет плотно работать с электроникой и усилителями.

Если прибор внесен с госреестр, его можно зарегистрировать и получить лицензию на проведение работ.

Новинки продукции

Выпущены токовые клещи, позволяющие измерять силу переменного и постоянного токов – бесконтактным методом, благодаря ферритовым вставкам и электромагнитной индукции.

Прибор получил востребованность в авто сервисах, при электромонтажных работах и в силовой энергетике.

Например, цифровые изделия токоизмерительных клещей UNI -T UTM1230C, токоизмерительные модели клещей Accta AT-1000A, цифровые трёхфазные токоизмерительные клещи UNI-T, клещи Mastech M266F, прибор UNI-T UT203.

Токоизмерительные клещи какой фирмы выбрать

Выбор тестера часто начинается с выбора компании-производителя. На сегодня брендов достаточно много: именитые и новые, отечественные и иностранные. Каждая фирма старается создать максимально удобный и надежный прибор для измерений, однако далеко не все они заслужили доверие пользователей.

Перед тем, как покупать токовые клещи, ознакомьтесь с продукцией этих лидеров:

• FLUKE. Бренд родом из США, специализируется на изготовлении и продаже различных измерителей – тестеров, пирометров, тепловизоров, термометров. Продукция компании – профессиональные приборы и аксессуары, упор сделан на точность, эргономику, долгий срок службы. Единственный минус бренда – малое распространение среди продавцов и высокая стоимость.
• CEM. Товары марки CEM – яркий пример китайского качества по доступным ценам. Тестеры достаточно точны, чтобы использоваться профессионалами, отличаются незамысловатым дизайном, частично урезанным функционалом, необходимым для экономии себестоимости.
• UNIT-T. Это один из крупных производителей детекторов напряжения. Пользователям предложены широкие линейки, всевозможные компоновки и сочетания функций. Среди продукции бренда каждый выберет себе подходящую модель, точно соответствующую потребностям. Как свидетельствуют различные обзоры от владельцев, качество более чем достойное, а жалоб на браки практически нет.
• Ресанта. Линейки тестеров у бренда больше похожи на сопутствующий товар, но ответственное отношение разработчиков дарит мастерам качественную, ремонтопригодную аппаратуру по рыночным ценам. У Ресанты широкая сеть сервисных центров и дилеров, их продукция доступна практически всем жителям страны. Положительный имидж компании обязывает учитывать интересы пользователей – есть обмен бракованных моделей, можно заказать комплектующие или проконсультироваться с консультантом, если потребуется ремонт.
• STAYER. Компания давно на рынке и поставляет широкий ассортимент товаров во все регионы. Среди продукции есть и токоизмерительные клещи. Модели тестеров от немецкой компании – это сочетание мощных технических характеристик, выносливости и неприхотливость, и все – по доступным ценам.

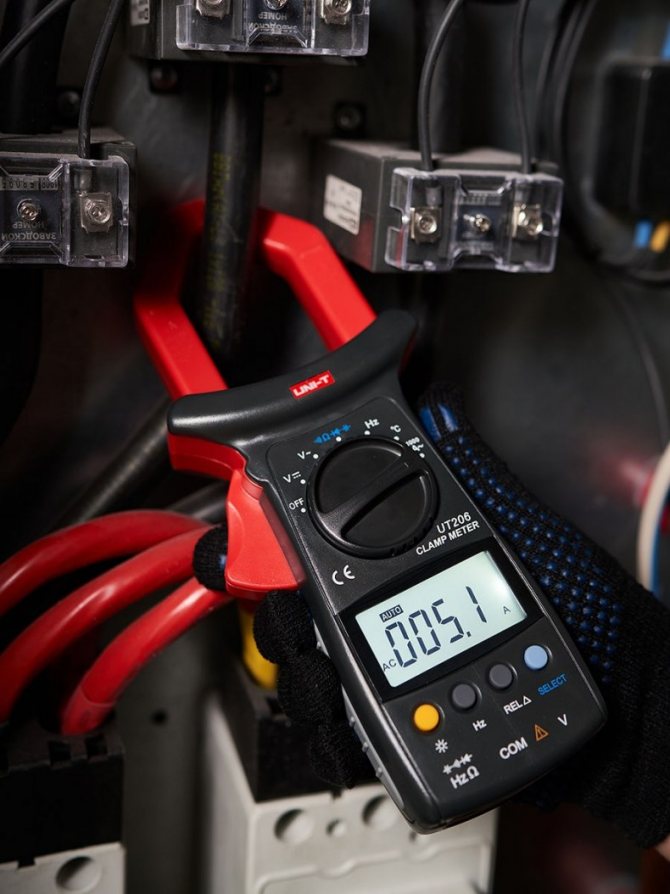

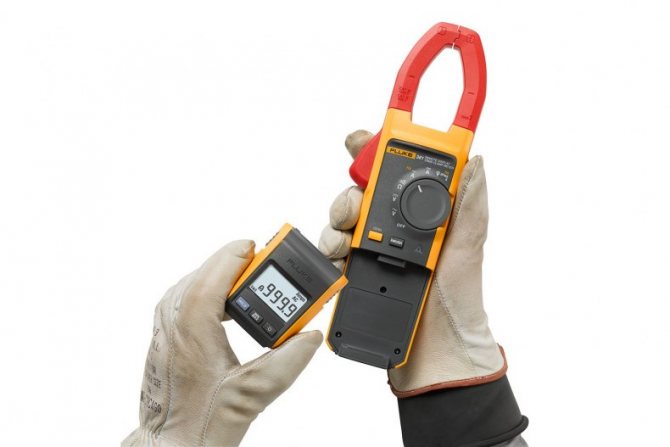

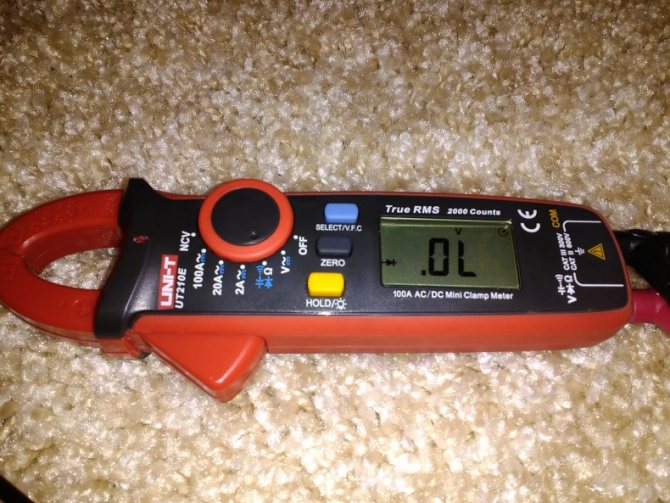

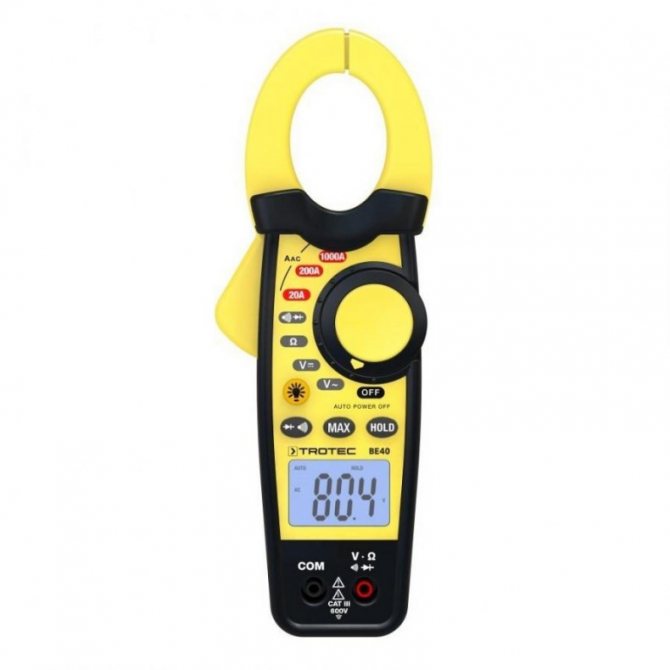

Фото токовых клещей
