Что представляет собой сварка переменным током? Сварочные работы – это особый вид работ с металлом, который предназначен для скрепления металлических конструкций. В настоящее время по роду тока сварка бывает с применением постоянного и переменного электрического тока. Рассмотрим более подробно сварку с помощью подачи переменного электрического тока.

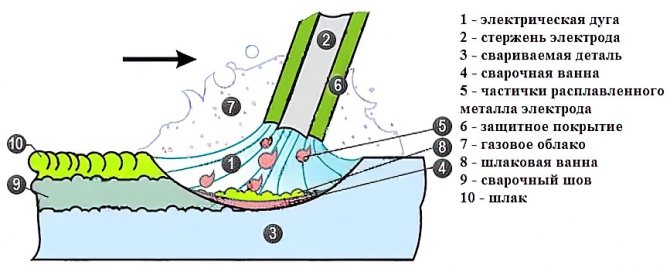

Схема сварки переменным током.
Первым и, пожалуй, самым основным преимуществом сварки переменным током является получение качественного сварного шва. От качества сварного шва зависит прочность всей конструкции, ну а сам эффект прочности достигается благодаря тому, что дуга не имеет никаких отклонений от изначальной оси, а это, в свою очередь, является залогом сверхкачественного и сверхнадежного сварного шва.
Вторым же преимуществом является то, что можно использовать менее дорогостоящее оборудование. Об аппаратах, вырабатывающих переменный электрический ток, речь пойдет чуть ниже.
Инверторы постоянного и переменного тока
Устройство и отличие

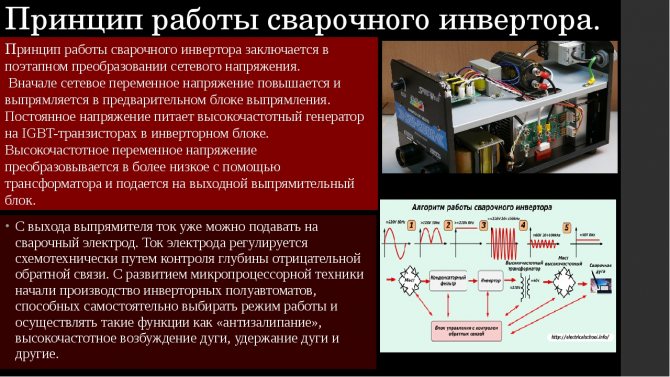

Рассмотрим принцип работы инвертора переменного тока
. Преобразование сетевого напряжения в сварочное происходит в следующей последовательности. Вначале оно выпрямляется и поступает на преобразователь, который генерирует высокочастотную последовательность импульсов. Основная идея состоит в том, чтобы на понижающий трансформатор подать напряжение сети 220 вольт с частотой не 50 Гц, а 30 – 70 кГц.
В этом случае значительно снижаются габариты и вес трансформатора. Для того чтобы вы смогли представить себе эту колоссальную разницу, приведем пример: трансформатор мощностью около 5000 Вт, преобразующий напряжение частотой 50 Гц, будет весить около 20 килограммов. Трансформатор такой же мощности, но работающий на частоте 50 кГц будет весить 250грамм. Что вы выберете?
Далее пониженное до 60 вольт напряжение поступает на сварочный электрод с выхода трансформатора.
Инвертор постоянного тока
в большей части повторяет схему инвертора переменного тока. Но на выходе добавлен выпрямитель, который преобразует выходное переменное напряжение в постоянное.
Что выбрать
С отличиями в устройстве этих типов источников питания для сварочных процессов мы разобрались. Но, по большому счёту, для большинства пользователей устройство источника питания представляет слабый интерес. Более важным для него является назначение различных источников и области их применения. Это и станет, в конце концов, решающим при выборе.
Постарайтесь выбрать сварочный источник питания, который можно подключить к существующей сети без риска её перегрузки. Кроме того, назначение источника должно соответствовать работам, которые вы собираетесь выполнять с его помощью. Для правильного выбора ознакомьтесь с особенностями сваривания различных металлов.
Инвертор напряжения с регулированием выходных параметров
Самый простой способ изменить величину uн заключается в регулировании величины подводимого Uип, если такая возможность имеется. Например, для регулируемого выпрямителя это не проблема. Но такие источники электрической энергии как аккумуляторная батарея, суперконденсатор или солнечная батарея не имеют данной возможности. Поэтому регулировка частоты и величины выходного uн полностью возлагается на инвертор.
Для регулирования величины uн одну пару диагонально противоположных транзисторов следует открыть несколько ранее, чем в рассмотренном выше случае. Поэтому алгоритмом системы управления следует предусмотреть сдвигу управляющих сигналов. Например, подаваемых на открытие VT1 и VT4 относительно импульсов управления, подаваемых на базы VT2 и VT3, на некоторый угол, называемый углом управления α.
Обратите внимание, что амплитудное значение uн остается неизменной величины и приблизительно равно значению Uип, но действующее значение uн будет снижаться по мере увеличения угла управления α. Рассмотрим, как это работает.

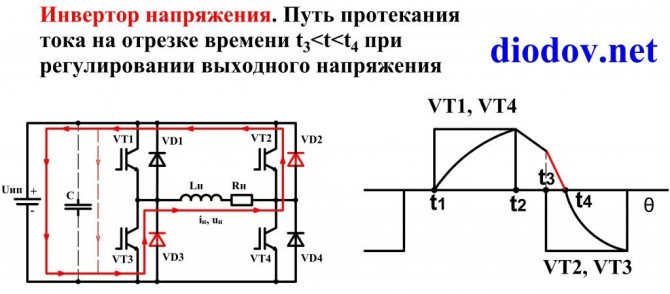

На интервале времени от t1 до t2 открыта пара транзисторов VT1 и VT4; iн протекает справа налево, как показано на схеме. В момент t2 закрывается первый транзистор и открывается второй. Ток сохраняет прежнее направление, а нагрузка оказывается замкнутой, в результате чего напряжение на ней падает практически до нуля, соответственно снижается и iн.
Далее из системы управления поступает команда и VT2 открывается, а VT4 закрывается. Однако накопленная в индуктивности энергия не позволяет току iн изменить свое направление, и он протекает по прежней цепи, только уже через диоды VD2 и VD3 встречно источнику питания. Длительность этого процесса продолжается до точки времени t4. В точке t4 под действием приложенного Uип iн изменяет знак на противоположный.
Обучение как научиться варить металл сваркой
Если вы являетесь начинающим сварщиком, то перед тем, как приступать к работе аппаратом, необходимо выполнить подготовительные работы. Эти работы включают в себя подготовку рабочего места. Рабочее место должно быть хорошо освещаемым, а работу лучше производить на открытом воздухе, чтобы не получить отравление парами металла.
Практиковаться рекомендуется на куске металла, толщина которого должна быть не менее 3-4 мм. Кроме того, уделите внимание его габаритам, так как учиться на маленьком кусочке очень неудобно. От используемого материала зависит, как быстро вы научитесь правильно работать сваркой.
Надев защитную одежду и маску, следует приступать к работе. Как это делать, в материале рассмотрим пошагово, что позволит начинающим сварщикам научиться не только правильно, но еще и быстро варить металл инверторной сваркой.
Область применения
Область применения способа сварки переменным электрическим током довольно-таки широка: это могут быть и какие-либо бытовые работы, и производственные. К примеру, при производстве металлических каркасов из труб используется именно такой вид. Это обуславливается тем, что более прочный сварной шов обеспечивает исполинскую прочность всей конструкции, что действительно немаловажно.
Подводя итоги всего вышесказанного, стоит признать, что вид сварки переменным током более универсален и практичен, так как достигается вполне приемлемый результат работы. Кроме того, данный вид более дешев, что не может радовать пользователя, ну а с развитием технологии инвертора появилось очень много видов бытовых сварочных аппаратов, которые работают с переменным током.
Стоимость данных сварочных аппаратов может варьироваться, начиная от нескольких тысяч рублей и заканчивая несколькими десятками тысяч рублей. В целом же эти аппараты объединяет простота в использовании, практичность и универсальность.
В целом же данный метод сварки довольно-таки эргономичен, вследствие чего набирает все большую популярность с каждым днем.
Технические возможности инверторных аппаратов
Любой инвертор, являясь сварочным аппаратом, служит для того, чтобы обеспечивать розжиг сварочной дуги и поддерживать ее горение в стабильном состоянии. За счет особенностей своей конструкции инверторный аппарат отлично справляется с такой задачей. Кроме основной функции, современные модели инверторов наделены рядом дополнительных опций, делающих их использование максимально удобным и комфортным. Сюда относятся:
- «Горячий старт» (данная опция позволяет быстрее зажигать сварочную дугу, что осуществляется за счет подачи на электрод дополнительного электрического импульса);
- «Форсаж дуги» (эта функция предполагает, что при резком приближении электрода к поверхности свариваемых деталей автоматически возрастает сила сварочного тока, что препятствует залипанию электрода в такой ситуации);
- «Антизалипание» (данная опция работает следующим образом: при залипании электрода к нему перестает подаваться электрический ток; начинает он поступать только тогда, когда электрод оторван от поверхности соединяемых деталей).
Передняя панель сварочного инвертора «БИМАрк-170»
Некоторые модели инверторных аппаратов также оснащены индикаторами перегрева и опцией автоматического отключения в том случае, если перегрев все-таки произошел. Эта полезная функция предохраняет такое дорогостоящее устройство, каким является инвертор, от перегорания и, как следствие, от затратного ремонта.
Дополнительные опции, описанные выше, особенно полезны для начинающих сварщиков, так как позволяют минимизировать влияние уровня квалификации специалиста на качество выполнения сварки.
Руководство пользователя
Не стоит забывать, что инверторный аппарат относится к электрической технике, поэтому должен правильно эксплуатироваться, обслуживаться и храниться.
Ниже приведены основные постулаты, которых нужно придерживаться. Тогда ваш инвертор прослужит длительное время.
Если же защита от пыли и воды будет высокая, то вы сможете применять его даже в поле.
Корпусы, всех без исключения, аппаратов оснащены сигнализирующими лампочками — световыми индикаторами. Следите за ними во время сварочных работ.
Если лампа загорается, то нужно прекратить работу до полного остывания сварочного устройства. Эта система предохраняет ваш сварочный аппарат от перегревания.
Перед началом наложения шва, металлические детали осмотрите на присутствие ржавчины, окалины, загрязненности, остатков лакокрасочных веществ. Обязательно зачистите металлические поверхности и обезжирьте их.
По завершении сварки (даже если вы прерываетесь минут на десять) отсоединяйте прибор от сети питания. Правилами безопасности запрещено проводить сварочные работы в присутствии людей или домашних животных.
Основы техобслуживания
По своему устройству и принципам работы инвертор достаточно прост. Но примененные в нем электросхемы должны грамотно и вовремя обслужены.
Очищение аппарата от пылевой грязи должно войти у вас в привычку. Желательно, чтобы корпус регулярно протирался. Инвертор может поломаться, если пыль попадет через вентиляционные отверстия внутрь.
В сервисном центре сжатой воздушной струей могут полностью почистить аппарат от пыли.
Обязательно протирайте кабеля сварочного инструмента. Перед манипуляцией отключите его от сети энергоснабжения. Кабеля не стоит протирать влажной тканью. Избегайте заламывания проводов.
Эти не сложные меры ухода за инвертором стоит выполнять по интенсивности применения. Перед зимним хранением, все-таки имеет смысл отнести его в сервисный центр, а потом очищать от пыли один-два раза в месяц.
