Грабли садовые: что это такое и для чего они нужны? Пластиковые и поперечные, варианты применения на даче и садовом участке

Как выбрать хорошие садовые грабли

Выбирая грабли, стоит их подержать в руках. Важными особенностями являются эргономика и вес. Они должны быть относительно легкими, чтобы не утомлять руки и ими было легко управлять.

Они должны быть адаптированы к своей основной задаче – одни грабли для газона, другие – для листьев.

Стоит обратить внимание на материал и качество изготовления. От этого во многом зависит прочность и долговечность изделия.

Предлагаются к продаже грабли деревянные, металлические, алюминиевые и пластиковые.

• Рукоять – важный элемент граблей. Ручки бывают обычно двух видов: металлические и деревянные.
• Это влияет на вес, портативность, а также на продолжительность использования и цену.
• Рукоятку граблей следует максимально отрегулировать под рост человека, который ими пользуется.

Для чего предназначаются

Обычные грабли, на которые постоянно наступают не очень сведущие люди, имеют широкий спектр использования. С их помощью:

• сгребают мусор;
• убирают опавшие листья;
• рыхлят почву;
• разбивают комки земли после того, как огород вскопан;
• удаляют корни и сорную траву из грунта.

Немного необычная форма веерных граблей также находит применение в подсобном хозяйстве. Они помогают:

• убирать мелкий мусор;
• выгребать листья из-под кустов и деревьев;
• обрабатывать газон перед стрижкой;
• удалять излишки травы с газона.

От прошлогодней травы можно избавиться при помощи треугольных грабель. А чтобы не травмировать корневую систему деревьев и кустов, вблизи них желательно работать изделием, обладающим плоскими зубьями.

Виды садовых граблей

Времена, когда у садовника не было выбора инструментов, уже давно прошли. На рынке имеются десятки моделей граблей различного назначения, изготовленных из традиционных и современных материалов.

• Грабли универсальные можно разделить на узкие, стандартные и широкие. Их подбирают по мере необходимости для труднодоступных углов или мест с большой ровной поверхностью. Их также часто называют прямыми граблями. У них обычно 12-15 зубцов, установленных перпендикулярно балке. Изготовлены из различных материалов. Наибольшей популярностью пользуется сочетание металлической рабочей части с деревянной ручкой.
• Среди специальных граблей можно выделить грабли для листьев, грабли для травы и грабли для сена.

Важные моменты

При приобретении граблей важно учитывать дальнейшую сферу их использования. Сразу же стоит определиться с тем, для каких целей и конкретно где вы будете использовать данный строительный инвентарь. Для того, чтобы изделие прослужило, как можно дольше, важно учесть следующие моменты.

Во-первых, если необходимы грабли для обработки земли, то лучше всего выбирать инвентарь с основой из металла. А вот, если вам необходим инструмент лишь для уборки листьев, то отлично справятся с этим изделия из пластика, поскольку они легкие, у них достаточно широкий ряд зубов и они без проблем могут захватить сразу много мусора.

Во-вторых, для обработки кустов с ягодами лучше всего использовать инструмент, у которого узкое основание.

В-третьих, при помощи раздвижной рукоятки, которая есть у многих современных моделей можно легко осуществлять регулировку размера в зависимости от роста человека.

В-четвёртых, крепление черенка с бруском должно быть максимально прочным.

В-пятых, самая удобная ширина рукоятки не больше 4 мм.

Наконец, в-шестых, при приобретении инвентаря у продавца в строительном магазине обязательно должны быть различные сертификаты, подтверждающие качество.

Если вы решили сделать грабли самостоятельно, то по инструкции, выполнить последовательно все действия будет достаточно легко.

Однако, стоит отметить, что на сегодняшний день самодельные грабли – это уже не норма, а настоящая экзотика, поскольку цена на готовый инвентарь доступна каждому, а приобрести его можно в любом магазине.

Тем не менее, еще встречаются ситуации, когда появилась необходимость или же простое желание сделать самостоятельно грабли. В таком случае достаточно найти в интернете схему и рекомендации понравившегося вида граблей. Сделайте предстоящие работы на земельном участке не только продуктивными, но и приятными, а незаменимую помощь в выращивании хорошего урожая каждый год окажет верный выбор инструмента.

Типы гребенок

Что касается гребенок, то их принято делить на три типа. Это:

1. Гребенки универсальные. У них от 12 до 15 зубьев, они 40-50 сантиметров в ширину. Иногда внешние зубья имеют немного другой профиль, чем внутренние, поэтому можно аккуратно разгребать самые разные поверхности. Когда грабли используются для сгребания травы и дерна (на полях), можно выбрать те, которые размещаются на салазках или колесиках. Тогда зубы немного приподняты, а значит – не цепляются за землю.
2. Гребенки для сгребания листьев. Их ширина может варьироваться от 40 до 60 сантиметров. Зубцы плотно посажены, а концы достаточно острые, чтобы не повредить дерн. К тому же они довольно гибкие. В настоящее время производители пытаются найти способ, чтобы грабли не «забивались листьями», но он пока не на 100% эффективен. Все зависит от количества и вида опавших листьев.

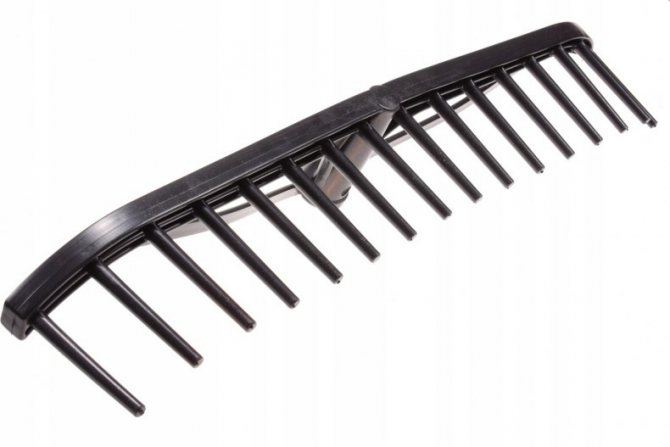

3. Маленькие гребенки, обычно не превышающие 15-20 сантиметров в ширину. Часто они пластиковые, для более универсального использования (например, для сгребания скошенной травы в домашнем саду). Их конструкция часто напоминает грабли для листьев.

Часто задаваемые вопросы

Что такое грабли-трансформеры?

+
Грабли-трансформеры имеют телескопический алюминиевый черенок с быстрозажимным механизмом и набор насадок. Чтобы сменить инструмент, достаточно переставить рабочую поверхность. В комплектацию обычно входят насадки для клумб, уборки листьев, аэрации почвы. Кроме этого комбинированная система может включать лопату, мотыгу, разрыхлитель.

Какая должна быть ширина рабочей поверхности?

+
Ширина перекладины зависит от назначения конструкции. Максимальный показатель (70 см) чаще всего встречается у моделей для сбора травы и листьев. Для универсальных садово-полевых работ рекомендуется ширина 30-50 см, для мини-граблей 10-20 см.

Ручка граблей

В настоящее время чаще всего используются алюминиевые ручки. Они легкие, устойчивые к повреждениям и очень прочные. Иногда у них есть дополнительный элемент, повышающий комфорт работы.

Второй тип ручки – деревянная. Он несколько тяжелее алюминия и требует защиты от влаги. Однако по стоимости она дешевле, при этом не уступает алюминиевой в надежности.

Выбор редакции

FISKARS Light 1019606 (от 1686 рублей)

Характеристики:

Дополнительная информация: облегченные.

Легкие, удобные

Хрупкие зубцы

Показать еще

Green Apple GAGV01-81 (от 1216 рублей)

Green Apple GAGV01-81. Фото: market.yandex
Крепкая металлическая модель. Грабли выполнены в веерной форме. Они не очень тяжелые, приятные на вид. Работать с такими нужно осторожно. Ширину конструкции можно регулировать, что весьма удобно, особенно, если инструментом будут пользоваться разные люди и в разных условиях. Черенок здесь тоже надежный, выполненный из металла.

Характеристики:

Дополнительная информация: регулировка ширины.

Удобство, функциональность

Первое раскрытие может быть проблемным

Показать еще

GARDENA 3004-20 (от 1199 рублей)

Характеристики:

Дополнительная информация — в комплекте насадка рыхлитель 9 см.

Удобные, надежные

Размер рабочей части

Показать еще

Как ухаживать за граблями

Грабли, как и другие садовые инструменты, требуют правильного ухода. Многие часто упускают этот аспект.

После работы стоит их очистить и вытереть насухо. Грабли нужно хранить в теплом, не подверженном воздействию влаги помещении. Металлические элементы можно дополнительно защитить антикоррозийным средством.

Деревянные ручки необходимо время от времени обрабатывать пропиткой хорошего качества.

Почему не самые дешевые грабли

Самые дорогие грабли от известных производителей – не всегда лучший выбор, но в подавляющем большинстве случаев худшее, что можно сделать – это выбрать самую дешевую модель.

В случае граблей, простого садового инструмента, важна точность, чего нельзя ожидать от самых бюджетных вариантов.

• Грабли, будь то для травы или листьев, не должны повредить дерн. Поэтому желательно чтобы они оказались относительно легкими, уверенно маневрировали или оснащены салазками.
• Не менее важно, чтобы грабли не деформировались и были надежно закреплены – это самая большая проблема моделей с изменяемой геометрией головки. Если положение граблей невозможно точно контролировать, возрастает риск повреждения растений.
• Грабли должны быть прочными. Экземпляры, произведенные очень давно и изготовленные из материалов, которые сегодня часто не используются, были намного более долговечными, чем современные варианты. Возможно, нынешние грабли сделаны из лучших материалов, но в соответствии с худшими, менее эргономичными конструкциями. Между тем, грабли настолько тривиальны, что при правильном выборе они могут прослужить долгие годы, и больше не придется беспокоиться о покупке еще одного инструмента.
• К садовым граблям следует обращаться с должной аккуратностью. Это может быть простой, почти примитивный инструмент, но именно грабли поддерживают порядок на клумбах и газонах, и их правильный выбор не может быть основан исключительно на анализе цен.

Боковые грабли при сгребании образуют валки, расположенные вдоль движения агрегата.

Промышленность выпускает поперечные и колесно-пальцевые грабли. В хозяйствах могут быть и боковые барабанные грабли прежних выпусков.

Следует иметь в виду, что при образовании валка поперечные грабли перемещают его по поверхности поля. При этом часть ценной части сена (листочки, соцветия) теряются. Боковые грабли значительно меньше обламывают листочки и соцветия. Поэтому сено бобовых трав (клевера, люцерны) рекомендуется сгребать в валки боковыми граблями.

Общее устройство и рабочий процесс поперечных грабель. Получили распространение прицепные грабли ГП44 и ГПТ-6 шириной захвата соответственно 14 и 6 м, а также полунавесные ГПП-6 захватом 6 м. Все эти грабли работают по единому принципу, имеют грабельные аппараты одинаковой конструкции и отличаются устройством вспомогательных частей и механизмов управления.

Устройство. На рисунке 1 показана схема поперечных грабель ГП-14. Они состоят из трех шарнирно соединенных секций — средней захватом 5,8 м и двух крайних с шириной захвата 4,1 м, так что общий захват грабель 14 м.

Шарнирное соединение секций дает возможность граблям приспосабливаться на больших участках к неровностям поверхности поля. На малых участках можно работать только средней секцией. Средняя секция опирается на два пневматических колеса, а крайние — на самоустанавливающиеся колеса. На раме средней секции укреплена сница с прицепом.

Рис. 1. Схема поперечных грабель ГП-14: 1 — грабельный аппарат; 2 — рама крайней секции; 3 — колесо средней секции; 4 — рама средней секции; 5 — сница; 6— карданный вал; 7 — опорное колесо крайней секции.

Основной рабочий орган грабель — грабельный аппарат, состоящий из секций пружинных изогнутых зубьев.

Грабли работают в агрегате с тракторами класса тяги 6—9 кН. Расчетная производительность при скорости 9 км/ч составляет 11,5 га/ч.

Прицепные поперечные грабли ГПТ-6 предназначены для тех же целей, что и грабли ГП-14. Они выполнены в виде одной секции, рама которой опирается на два ходовых колеса. Грабельным аппаратом управляют посредством двух автоматов ходовых колес, связанных с механизмом подъема.

Полунавесные грабли ГПП-6 в отличие от прицепных могут складываться при транспортировке. Кроме того, управляют грабельным аппаратом посредством двух выносных гидроцилиндров, включенных в гидросистему трактора. Разработан и выпускается горный вариант полунавесных грабель ГПП-6Г для работы на склонах до 20°.

Рабочий процесс. При движении грабель зубья скользят по поверхности поля и собирают сено из прокоса. При этом слой сена, отделяемый от стерни, поднимается по дугообразно изогнутым зубьям и постепенно уплотняется. Достигнув определенной высоты, слой сена начинает скручиваться в валок. Когда валок сена на зубьях достигает достаточных размеров, тракторист включает автоматы, смонтированные на ходовых колесах.

Автоматы приводят в действие механизм подъема, грабли поднимаются, и валок сена остается на земле. После сброса валка зубья опускаются в исходное положение, и процесс повторяется. Валы колес 3 средней секции соединены карданными валами 6 с кривошипными валами подъема крайних секций.

Для перевода грабель в транспортное положение крайние секции поворачивают вокруг передних шарниров рамы и прикрепляют к снице.

Устройство основных узлов поперечных грабель. Рассмотрим устройство основных узлов с особенностями их конструкции в разных вариантах грабель.

Грабельный аппарат образован шестью грабельными брусьями (ГП-14) с зубьями. На каждой секции грабель шарнирно закреплены два грабельных бруса (рис. 2), на которых зубодержателями укреплены изогнутые пружинные стальные зубья. Зубодержатели позволяют устанавливать зубья с различным шагом на брусе (48, 72 и 96 мм). Чтобы при подъеме зубья не затаскивали сено вверх, на раме укреплены горизонтальные очистительные прутья, связанные между собой поперечной планкой.

Рис. 2. Грабельный аппарат поперечных грабель: 1 — зуб; 2 и 7 — кронштейны; 3 — грабельный брус; 4 — шатун; 5 — кривошип; 6 — рама; 8 — очистительный прут; 9 — планка.

Механизм подъема грабельного аппарата устроен и работает следующим образом. На концах валов правого и левого колес средней секции укреплены кривошипы, связанные с шатунами. Другим своим концом шатун шарнирно соединен с кронштейном грабельного бруса. Так как грабельный брус шарнирно связан с кронштейном рамы, то кривошип, цапфа, грабельный брус и рама грабель образуют шарнирный че-тырехзвенный механизм подъема. При повороте валов ходовых колес поворачиваются кривошипы и шатунами поворачивают грабельные брусья вместе с зубьями вокруг оси крепления их на раме. Зубья при этом поднимаются. После подъема зубьев валы ходовых колес продолжают вращаться, и тот же механизм возвращает зубья в исходное положение. Как только зубья окажутся в рабочем положении, валы ходовых колес прекратят вращение, и механизм подъема выключится. Включение и выключение механизма подъема происходит под действием автоматов (ГП-14, ГПТ-6).

Автоматы ячеистого типа устроены и работают так же, как и автоматы подъема сеялок, но в отличие от них имеют устройства, обеспечивающие опускание зубьев грабель сразу же после подъема и сброса валка сена. Чтобы включить автомат, надо потянуть тягу из кабины тракториста, связанную с рычагом на валу включения.

Процесс подъема происходит за половину оборота вала и колес. Но после сброса сена вал продолжает вращаться и не выключается, как у автоматов сеялок. Это происходит из-за того, что при выводе ролика из углубления диска автомата специальный кулачок на валу включения зацепляется за рычажок ролика и удерживает его в отведенном положении. Лишь после поворота вала еще на пол-оборота, когда зубья грабель окажутся снова в рабочем положении, кулачок разъединяется с замком, ролик освобождается и попадает в вырез диска; автомат при этом выключается.

Рама грабель (ГП-14) выполнена из трех частей, соединенных шарнирно. Средняя основная часть рамы прямоугольной формы, а крайние части имеют форму трапеции. Рама изготовлена из труб круглого и прямоугольного сечения. К средней части рамы прикреплена сница, которая для жесткости связана с рамами секций растяжками.

Общее устройство и рабочий процесс боковых колесно-пальцевых грабель. Как отмечалось, грабли ГПК-6,0 могут выполнять несколько операций — сгребание сена в валки, ворошение и оборачивание валка. Кроме того, на больших участках они работают двумя секциями с захватом 6 м на сгребании и 7 м на ворошении. На небольших участках эти операции можно выполнять только одной секцией. В транспортном положении секции устанавливаются одна за другой, и ширина грабель при этом будет 2,6 м.

Устройство. Общий вид грабель показан на рисунке 3, а. К регулируемой сцепке, состоящей из тяг и сварной рамы, присоединены две секции с рабочими колесами. Обе секции имеют одинаковое устройство. На каждой секции смонтировано по шесть рабочих колес. Кроме того, на поперечном брусе рамы установлены еще два центральных рабочих колеса. Рама каждой секции сварная и опирается на три пневматических колеса. На третье, внутреннее, колесо рама опирается через трубу, соединенную с рамой секции изогнутыми брусьями. Рабочие колеса на раме подпружинены так, чтобы давление передних и средних колес было примерно 100—130 Н, а задних—130—160 Н. Натяжение пружин можно регулировать. При недостаточном давлении колес на почву потери сена возрастают, а при повышенном давлении сено загрязняется почвой.

Рабочий процесс грабель заключается в следующем. При движении агрегата рабочие колеса за счет сцепления пальцев с почвой вращаются. Захваченное ими сено из прокосов перемещается к оси симметрии агрегата, образуя непрерывный продольный валок. Перемещению сена способствует расположение рабочих колес под углом к направлению движения, причем сено перемещается примерно перпендикулярно к плоскости колес.

Чтобы настроить грабли на операцию ворошения, надо развернуть секции грабель так, чтобы рабочие колеса оказались в положении, обратном сгребанию. При этом грабли при движении по прокосу будут вспушивать сено.

Оборачивание валка выполняется только одной секцией грабель. При движении одной секции валок сдвигается и одновременно оборачивается.

Устройство основных рабочих органов боковых колесно-пальцевых грабель. Основные рабочие органы —это пальцевое колесо, сцепка и опорные колеса.

Рис. 3. Пальцево-колесные грабли ГВК-6: а —общий вид, б — основной рабочий орган: 1— тяга; 2—рабочее колесо: 3 — опорное колесо; 4 — секция; 5 и 6 —изогнутые брусья; 7— опорная труба; 8 — рама; 9 — центральные рабочие колеса; 10 — рукочтка; 11 — спица; 12 — обод; 13 — палец; 14 – кронштейн; 15 — ось; 16 — фланец; 17 — сектор.

Пальцевое колесо (рис. 3,б)—основной рабочий орган грабель — выполнено из обода, спиц, ступицы и секторов. К секторам прикреплены пружинные пальцы. Наружные кониы пальцев пропущены через обод и загнуты против направления вращения. Пальцевые колеса правой и левой секций отличаются направлением отгиба пальцев. В комплект рабочего колеса входит и изогнутая ось, на которой ступица колеса свободно вращается. Фланцем ось шарнирно связана с рамой секции. К кронштейну оси присоединен один конец пружины (на рисунке не показана), другой ее конец прикреплен к хомуту трубы механизма подъема рабочих колес.

Механизм подъема служит для перевода колес секции в транспортное и рабочее положения. Механизм винтовой, смонтирован в трубе на раме секции. При вращении рукоятки труба перемещается вдоль рамы секции и пружиной поднимает или опускает рабочее колесо. Центральные рабочие колеса поднимаются и опускаются за счет изменения длины цепей, пропущенных сквозь пружины колес. Так же регулируют давление центрального колеса на почву.

Сцепка служит для соединения секции и для переналадки грабель на выполнение различных операций. Тяга регулируемой длины состоит из боковых растяжек и двух выдвижных труб, соединенных с рамой 8. Наружными концами тяги присоединены к рамам секции. Рама сварная, в передней части она имеет прицеп для соединения с трактором.

Опорные колеса секций пневматические, самоустанавливающиеся и в сборе крепятся к литым чугунным ступицам. Колеса смонтированы на изогнутых осях. На горизонтальную часть оси надета роликовая втулка, укрепленная в ступице колеса. Вертикальные части изогнутых осей закреплены в вертикальных трубах рамы и опорной трубе.

Подготовка грабель к работе и основные регулировки. Так же как и у других сеноуборочных машин, подготовка грабель к работе заключается в проверке комплектности’грабель, правильности сборки и надежности всех креплений, настройке грабель на заданные условия работы, присоединении к трактору и обкатке агрегата. Проверка комплектности поперечных грабель. Особое внимание надо уделить проверке состояния автоматов и рычажных механизмов подъема. Грабельный аппарат должен быть установлен так, чтобы полки угольника, на которых крепятся зубодержате-ли, располагались горизонтально.

Концы- грабельных зубьев не должны задираться кверху, а зазор между ними и поверхностью поля должен быть не более 10 мм.

Настройка и регулировка поперечных грабель (ГП-14) включает: выбор ширины захвата грабель — на малых участках работают одной средней секцией; установку расстояния между зубьями, которое может быть 48, 72 и 96 мм; регулировку длины тяг подвеса секции для горизонтального расположения грабельных брусьев; натяжение пружин автоматов для полного отжима собачки с внутренним роликом, а также для полного вхождения наружного ролика в углубление диска.

Подготовка к работе колеснопальцевых грабель. Прежде всего устанавливают секции на тот или иной вид операции: сгребание сена в валки двумя или одной секцией; ворошение провяленной травы в прокосах одной или двумя секциями; оборачивание валка (только одной секцией).

Регулировки. После сборки секции и проверки надежности всех креплений регулируют ширину валка и расположение рабочих колес относительно направления движения.

При работе на высокоурожайных лугах (больше 30 ц/га) наиболее целесообразно (меньшие потери) устанавливать рабочие колеса под углом 40—45° к направлению движения. Растяжка сцепки должна при этом иметь наименьшую длину, так как валок получается мощным и по ширине может не пройти между задними колесами. Регулировкой длины сцепки раздвигают секции.

На лугах с урожайностью менее 30 ц/га рабочие колеса устанавливают по углом 50° к направлению движения. Для правильной установки на растяжках и выдвижных трубах имеются отверстия, обозначенные буквами А, Аь Б, Bi и др. При регулировке грабель отверстия для установки выдвижных труб, боковых растяжек и секторов должны иметь одноименные обозначения.

Цена и качество граблей

К сожалению, при выборе этого аксессуара часто преобладает финансовый аргумент. Необязательно сразу выбирать самую дорогую модель от известного производителя. Однако в случае с граблями важность качества над ценой вполне понятна.

Грабли должны быть прочными, зубья не должны деформироваться, а головка должна оставаться на месте. Грабли используют значительное время в году, так что это инструмент, который не должен подводить.

Выбирая грабли, не стоит ориентироваться только на цену. Экземпляр по небольшой цене вполне может прослужить долгие годы. Продуманный выбор позволит использовать этот инструмент долгие годы.

Материал сборки

• Пластик – отлично подойдут для сгребания сухих листьев и травы, прочего мусора;
• Металл – качественные грабли из него должны иметь антикоррозийное покрытие, чаще применяются для рыхления земли, сгребания мокрого мусора;
• Закаленный алюминий – используются почти для всех видов работ с граблями;
• Железо – для рыхления сухой земли и уборки сухой листвы, мусора.
