Как правильно пользоваться строительным (пузырьковым) уровнем

От автора: здравствуйте, начинающие мастера! Строительный уровень — инструмент интересный: напоминает большую линейку, но иногда даже делений на нем нет. Поэтому зачастую у новичков возникает вопрос, как пользоваться строительным уровнем ради получения точного результата. Но прежде чем разобраться с этим, надо понять, для чего инструмент нужен и какие его виды существуют.

Пузырьковый уровень

Пузырьковый уровень представляет собой профилированную рамку из алюминия, в которой закреплены колбы со спиртовым раствором. На поверхности каждой нанесены риски, а внутри находится небольшой пузырек воздуха. Количество колб может меняться от 1 до 7. Самый простой уровень предназначен для замера одного горизонта (вертикаль или горизонталь), среднестатистический имеет повернутую на 45 градусов емкость с пузырьком, а профессиональные разработаны для специальных работ и в быту практически не используются.

Важно! Проблема в том, что все пузырьковые уровни в магазине врут. Они не могут идеально измерить правильность горизонта. Ответственные, дорогие бренды проводят тестирование каждого изделия на точность и наносят на корпус метку, которая показывает отклонение измерения в левом и правом направлении.

Как именно проверить строительный уровень пузырькового типа, зависит от конструкции держателя колбы. Сегодня выпускаются изделия:

Электронные уровни

Электронный уровень выступает более продвинутым, улучшенным вариантом пузырькового приспособления. У него есть два привычных блока для контроля горизонтали и вертикали. Роль третьей выполняет электронный блок с гироскопами. Когда уровень размещается на контрольной поверхности, на экране выводится величина ее наклона. Он равен нулю при горизонтальной и 90 при вертикальной плоскости.

У электронного уровня есть система калибровки. Она может быть автоматической у дорогих моделей. У бюджетных для проведения настройки предусмотрена отдельная кнопка. Когда уровень покупается в магазине, его показания не идеальны. В зависимости от того, в каком направлении корпуса прибор прикладывается к поверхности, на дисплее отображаются разные углы наклона.

Калибровка электронного уровня занимает меньше минуты. Процедура проводится согласно инструкции производителя. Для гарантированной точности измерения придется найти идеально горизонтальную плоскость. В квартире это может быть листовой кусок пенопласта, погруженный в ванной. На стройплощадке его помещают в корыто для раствора.

Какие бывают пузырьковые уровни

Все модели пузырьковых уровней делятся на несколько значимых групп. Но вне зависимости от функционала прибора, он во всех вариантах исполнения будет иметь ряд ключевых характеристик. Главная из них — конструкция корпуса. Это обязательно прочная рама, выполняемая в виде коробчатой структуры, двутавра, профилируемая путем фрезеровки цельнометаллической заготовки или отливаемая из алюминия.

Вторая ключевая характеристика пузырькового прибора — измерительные колбы. Это пластиковые емкости цилиндрической формы с легким изгибом по оси. Внутри находится незамерзающая жидкость, обычно на спиртовой основе. Объем колбы она заполняет не полностью. Образуется воздушный пузырек, с помощью которого производится измерение горизонта.

Сегодня можно купить изделия следующих типов.

1. С одной колбой. Пользоваться строительным уровнем такого типа можно только для проверки одного горизонта. Обычно это горизонтальная поверхность.
2. С двумя колбами. Такой инструмент предназначен для контроля как вертикальной, так и горизонтальной поверхности. Каждая из колб выполняет отдельную задачу.
3. С тремя колбами. Приспособление этого класса наиболее популярно. Кроме контроля вертикали и горизонтали, недорогие изделия позволяют измерять наклон плоскости под углом 45 градусов. Купив более дорогую модель, пользователь получает третью колбу в поворотном блоке. Он позволяет измерять произвольные углы с фиксированным шагом.

Отдельно стоит рассматривать профессиональные продукты. К примеру, существуют приспособления с шестью колбами. Каждая из них служит для контроля определенного горизонта. Модели такого класса предназначены для выполнения особых измерений. В частности, выпускались приспособления, специально предназначенные для контроля прокладки трубопроводов, ее соответствия требованиям стандартов.

Как работать с измерителем

Алгоритм работы любого из них сводится к выбору точки установки и места замера уровня. Остальные возможности зависят от конкретного типа инструмента и могут комбинироваться.

Строительный уровень помогает:

1. Определить вертикальность или горизонтальность заданной поверхности — чтобы установить дальнейший фронт работ и его необходимость.
2. Узнать, в какую сторону произошел наклон, в некоторых моделях доступен и его точный размер.
3. Задать внятные ориентиры при разметке поверхностей — перед монтажом каркасов или мебели.
4. Рассчитать объем материалов — для этого применяется среднее арифметическое уровней разных точек одной поверхности.
5. Определить единый уровень в разных помещениях — часто требуется при устройстве потолков или окон.

Перед тем, как начинать пользоваться пузырьковым уровнем с тремя пузырьками или другим изделием, стоит взять его в руки и внимательно осмотреть. Освободив приспособление от упаковки, можно заметить, что его грани отличаются по цвету и структуре. У каждого уровня есть так называемая рабочая сторона: металл на ней выглядит несколько грубым, словно после резки дисковой пилой.

У недорогих приспособлений одна рабочая сторона. Именно ею нужно прикладывать уровень к проверяемой поверхности. При использовании другой грани корпуса, скорее всего, ничего страшного не произойдет. Однако при этом погрешность измерения будет больше. Для точных работ это играет значимую роль.

Совет! Перед тем, как прикладывать уровень, желательно очистить проверяемую поверхность от мусора.

Для простоты понимания подойдет процесс навешивания книжной полки. Сначала делают разметку. Отмечается отверстие для первого бокового крепления. Затем к точке сверления прикладывается край уровня. Сохраняя его положение, перемещают второй конец корпуса. Как только пузырек воздуха в колбе контроля горизонтали разместится между внутренними краевыми или установится точно на центральной метке — можно проводить линию разметки. Это значит, что уровень правильно отстрелился, как говорят профессиональные строители.

Контроль можно проводить в нескольких направлениях. К примеру, при установке подоконника важно сделать его выравнивание вдоль и поперек. Для этого уровень можно размещать соответственно нужному направлению контроля. Пузырек в колбе покажет, как необходимо наклонить подоконник или повернуть его вдоль оси.

Контроль вертикали

При помощи уровня легко проверить качество штукатурки. Приложив приспособление рабочей стороной к стене, следует посмотреть на положение пузырька в вертикальной колбе. Если он уходит к штукатурке, значит, сверху нужно сделать слой отделки толще, и наоборот.

Контроль наклона

При помощи приспособления с тремя пузырьками можно не только выставить уровень по горизонтали или вертикали, но и проверить наклон поверхности. Обычная, недорогая модель с жестко закрепленными колбами позволит измерить только угол 45 градусов. Изделия с поворотным блоком предлагают контролировать произвольный показатель наклона.

Пользоваться уровнем для таких целей несложно. Поворотная колба устанавливается на нужный показатель угла контроля. На ней обязательно есть градуированная шкала, а повороты блока фиксируются защелкой с определенным шагом. Прибор прикладывается к контролируемой поверхности, и по положению пузырька в колбе изучается правильность ее наклона.

Чего нельзя делать

Стоит помнить, что уровень прикладывается только рабочей стороной к проверяемой поверхности. То есть, всегда длинной гранью. Если прикладывать его боком, получить верные данные о горизонте невозможно. Фактически, в этом случае контролируется несуществующая поверхность. У приспособления нет пузырьков, которые могут правильно показать ее расположение.

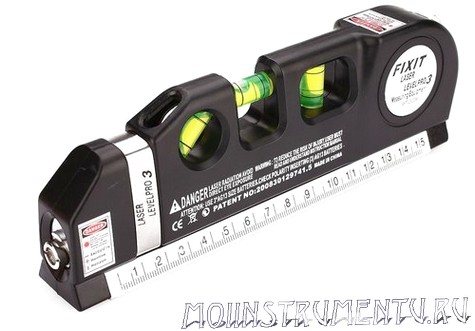

Фото пузырькового уровня

Пузырьковый строительный уровень очень часто используют в процессе строительства, ремонта квартир или домов. Строители называют его просто «уровень». Хотя на практике применяются и другие типы строительных уровней, такие как гидроуровень (трубки наполненная водой) и лазерный ‒ нивелир, пузырьковый строительный уровень завоевал популярность тем, что не требует особых навыков в обращении и приобретается за невысокую цену. Поэтому он вполне доступен для пользования при ремонте жилых помещений для владельцев, не имеющих профессиональных навыков.

Преимущества

Каждый тип обладает собственным набором преимуществ:

• Гидроуровни. Поддерживают замеры в разных помещениях, когда исходный уровень скрыт перегородками или тяжелыми конструкциями. Такой функциональности в других моделях не предусмотрено.
• Пузырьковые. Простота в установке и применении, малый вес и габариты. Возможность использования для замера уровня и одновременной проверки плоскости стены или пола.
• Магнитные. Не требуют дополнительной фиксации при работе с металлом. Обладают полным набором достоинств пузырьковых моделей.
• Лазерные. Поддерживают одновременные вертикальные и горизонтальные замеры. Дальность покрытия выше, чем у любой из ручных моделей. Автоматизация рутинных процессов.
• Оптические. Применимость на открытых пространствах, при строительстве дорог и крупных объектов. Функциональность, экономия времени и трудозатрат. При замерах на расстоянии точность не снижается.

Конструкция

Металлическая планка, основа инструмента, выполнена из металла или алюминия. Встречаются уровни и с пластиковыми планками, такие инструменты не обеспечивают достаточной точности измерений. Длина планки варьируется от 10 сантиметров в карманных уровнях до 4 метров в профессиональных строительных.

В шине расположены «глазки», визиры. Внутри отверстия находится колба, заполненная подкрашенной жидкостью или техническим спиртом. На стенках ампулы нанесены деления, риски. Крупный пузырёк воздуха свободно передвигается внутри колбы, обеспечивая измерения.

Количество визиров 1-3, зависит от функциональных возможностей инструмента:

• пузырёк на торце длинной стороны основной, им измеряют горизонтальность поверхности;
• визир, оборудованный расположенной прямо колбой, служит для построения вертикалей;
• угловое положение цилиндра к горизонту, соответственно, указывает на измерение углов.

Для улучшения видимости в ночное время спирт подкрашивают флуоресцирующими добавками, иногда производитель дополнительно устанавливает на визир линзу.

Рекомендуем: Работа с лазерным уровнем на стройке. Как с помощью современного прибора сделать работу быстрее и легче?

Сторона планки, которую прикладывают непосредственно к поверхности, специально выделена и называется рабочей.

Устройство

Конструктивно, пузырьковый уровень представляет из себя прямоугольную рейку из металла или пластмассы, оснащенную специальными прозрачными вставками, так называемыми «глазками», или визирами. Обычно их два или три: каждый необходим для проверки какой-либо определенной плоскости. Так, с помощью визиров определяют ровность горизонтальной, вертикальной, и поверхности, расположенной под углом. Эти вставки выполнены в виде колбы с закрашенной спиртовой жидкостью и пузырьком воздуха. На стенках «глазка» находятся специальные метки, которые служат ориентиром для правильного положения пузырька воздуха.

Строительные уровни используют как во время домашнего ремонта, так и при капитальном строительстве. Поэтому они бывают разных размеров и типов. Более надежными являются рейки с металлическим корпусом, который защищает инструмент во время падений и от прочих механических повреждений на строительной площадке. К тому же, металлические рейки выполнены из специального сплава, не поддающегося коррозии. Пластмассовые уровни менее прочные, точные, но более дешевые. Чтобы инструмент показывал наиболее точные измерения, рекомендуется приобретать его в специализированном магазине.

Кроме стандартных, прямоугольных моделей, существуют круглые уровни. Они изготовлены в виде запаянной капсулы с воздушным пузырьком внутри, которая помещена в небольшой корпус. Обычно такие устройства используют на промышленных предприятиях для соблюдения технологических условий работы оборудования.

Что значат деления на колбах

Большинство делений на строительном уровне начинающему пользователю вполне понятны. На различных моделях встречается знакомая линейка для измерения расстояний или откладывания отрезков. Отдельные производители предлагают смещающиеся блоки для разметки отверстий по шаблону.

Больше всего вопросов вызывают деления на строительном уровне, увиденные на цилиндриках с пузырьками внутри. Что это за отметки – рассмотрим ниже.

1. Маркировочные метки, нужные для определения верности горизонта. При прикладывании прибора на ровной поверхности воздух в соответствующей колбе разместится строго между рисками, края пузырька подходят к ним вплотную.
2. Метки погрешности. Расположены за рисками верности горизонта, ближе к краям колбы. Присутствуют у изделий средней и дорогой категории. К каждому из них прилагается инструкция, где приводится цена деления. При смещении пузырька к таким меткам можно определить наклон поверхности в миллиметрах на погонный метр.

Важно! В уровнях с поворотными колбами, на которых нанесены риски определения погрешности, предлагается измерять угловые отклонения. Все данные, необходимые для расчетов, приводятся в руководстве по эксплуатации того или иного приспособления.

Методы измерения уровня пола

Для определения уровня горизонта (его еще называют нулевым) понадобятся:

• лазерный или гидроуровень;
• рулетка;
• карандаш;
• специальный шнур для отбивания линий (можно изготовить самостоятельно, натерев простой шнур мелом или углем).

Выбор вида уровня зависит от:

• финансовых возможностей исполнителя работ (цена лазерного уровня довольно высокая, до 20,0 тыс. руб., и при установке маяков для стяжки пола своими руками смысла покупать его нет);
• навыков (опыта работы).

Определить ровность пола без лазерного уровня можно значительно дешевле. При отсутствии опыта работы с гидроуровнем, лазерный уровень можно арендовать, что никак не ударит по вашему бюджету.

Гидроуровень

Самое простое приспособление, с помощью которого можно отбить линию горизонта (нулевую) и стяжки, — гидроуровень. Он представляет собой шланг с двумя прозрачными емкостями (колбами), на которые нанесена разметка. Работа основана на физическом свойстве жидкости в сообщающихся сосудах устанавливаться на одном уровне.

По качеству работы не уступает определению уровня для заливки стяжки пола с помощью лазерного нивелира, стоит в разы дешевле (можно изготовить самостоятельно), правда требует участия в работе 2-х человек.

Совет: при отсутствии под рукой водяного уровня, можно самому его изготовить из длинной резиновой трубки и прозрачных колб, стеклянных или пластиковых, которые закрепляются на ее концах или же из прозрачного пластикового шланга.

Для этих целей идеально подходит пластиковая трубка, применяемая в дизельных автомобилях для подачи топлива. В этом случае колбы не нужны. Система заполняется водой, после чего приспособление готово работать.

Инструкция по работе

В многочисленных инструкциях, приведенных на интернет-сайтах, видно, что авторы никогда не работали с гидроуровнем. Поэтому пошагово расписываем весь ход работ.

1. На высоте полутора метров на стене ставится отметка. Это — начальная отметка нулевой линии.
2. Два человека берут гидроуровень и в метре друг от друга подходят к стене. Один из них должен быть рядом с отметкой.
3. Примерно на одинаковой (любой, но желательно ближе к отметке) высоте прикладывают уровень к стенке.
4. Выжидают 20 секунд, чтобы вода успокоилась.
5. Одновременными, медленными движениями вверх-вниз добиваются совпадения уровня воды с поставленной отметкой у первого конца шланга.
6. Снова ожидают 20 секунд и отмечают уровень воды на втором конце шланга.
7. Процедура повторяется в том же порядке по всему периметру комнаты.

Важно понимать, что отметки выставляются по высоте к горизонту, а не к полу, так как он часто имеет наклон, иногда до 10 см. Все отметины с помощью строительного шнура отбиваются в одну линию. Если шнура нет, можно провести ровную линию карандашом, с помощью рейки.

Важно: для новичков-строителей. Если гидроуровень с обоих концов шланга плотно закрыт, то при измерениях необходимо добиваться совпадения уровня воды в колбах на одинаковых цифровых значениях. Если этого не сделать, то из-за давления воздуха на воду в закрытом сосуде измерения искажаются.

В уровнях с открытыми концами этого делать не обязательно. Здесь важно другое: при смене точки измерения оба конца шланга плотно закрываются пальцем. Если заводской шланг прозрачный, колбы лучше снять. Так проще.

Отталкиваясь от линии горизонта, находим рулеткой самое высокое место на основании пола (перекрытии). Оно будет соответствовать наименьшему расстоянию от линии горизонта до пола. С нее и будут вестись расчеты линии стяжки.

Важно: если нет уклона, а имеются возвышающиеся точки в виде бугорков, их убираем, а перепады высот пола по отношению к нулевой линии перемеряем.

Как определить уровень пола, а точнее стяжки? Из наименьшей величины промера вычитаем толщину стяжки и делаем отметку. По ней, опять по стенам, прочерчиваем линию стяжки, параллельную линии горизонта. Для удобства ставим ряд отметок с помощью рулетки, отмеривая расстояния от линии горизонта.

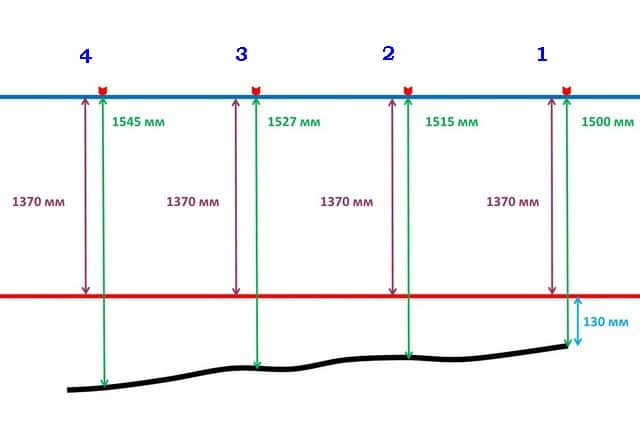

Пример расчета: от линии горизонта (синяя линия) до пола, при промерах в различных местах помещения рулеткой, получены результаты: 1,54 м, 1,53 м, 1,52 м, 1,50 м. Самое высокое место в основании пола в точке, где рулетка зафиксировала цифру 1,50 м (минимальное расстояние от линии горизонта до основания). Тогда линия стяжки (красная линия) будет на расстоянии 1,37 м (150 см – 13 см) от линии горизонта (расчет условный, в большинстве случаев отнимается 3 см. В таком случае линия стяжки пройдет по отметке 147 см от нулевой линии).

Иногда можно услышать рекомендацию, что аналогичные работы можно выполнить реечным нивелиром.

Пузырьковый уровень

Во многих материалах, рассматривающих различные технологии отбивки линии стяжки, дается рекомендация использовать для этих целей пузырьковый уровень (планочный нивелир). Теоретически такую работу можно провести. На практике — нет. Почему? Здесь несколько проблем, решение которых авторами не приводится.

1. Как проверить ровность пола посредине комнаты? Метровый нивелир покажет наличие неровности, но сравнить ее с другими перепадами высот можно только при ее фиксации на стенке, что позволит провести сравнительный анализ. Как спроецировать выступ на основании пола посредине помещения на стену, в рекомендациях не указано.

2. В инструкции по определению горизонта стяжки пузырьковым уровнем приводится такой порядок действий:

1. На стену наносится отметка, по которой планируется заливать стяжку;
2. К отметке прикладывается нивелир. Сдвигая его в сторону, проходят весь периметр помещения, проводя карандашом линию. Если линия сошлась, уровень стяжки готов.

Процесс действительно простой и быстрый, но как учесть выступы посредине комнаты?

Еще один важный момент. Определяя на «глазок» линию для стяжки, ее толщину или завышают, или занижают. Заливка стяжки, на отдельных участках толщиной менее 3 см, ведет к разрушению всей конструкции. Завышение толщины ведет к существенному увеличению нагрузки на перекрытия и удорожанию стоимости работ.

Вывод: совет воспользоваться пузырьковым уровнем сомнительный.

Лазерный уровень

Установка маяков для стяжки пола лазерным уровнем доступна начинающему ремонтнику. Находим место в комнате, откуда лазерный луч попадает в другие помещения (минимум одно), после этого:

1. устанавливаем уровень на высоте 1-1,5 м;
2. делаем отметки луча во всех помещениях, чтобы при переходе в другую комнату можно было совместить лазерный луч с уже существующей линией горизонта;
3. используя луч в качестве нулевой линии, находим наивысшую точку основания в данной комнате (отбивать линию нет необходимости — ее заменяет лазерный луч);
4. переносим уровень в смежную комнату и совмещаем луч с поставленной ранее отметкой (размещаем его так, чтобы он попал в следующую комнату);
5. определяем наивысшую точку этой комнаты;
6. после промера всех помещений квартиры (дома), находим наивысшую точку основания пола квартиры. От нее и будем рассчитывать линию стяжки.

Совет: как отбить уровень пола лазерным уровнем новичкам? Просто ставите на любую подставку. С помощью гироскопа лазерный уровень автоматически принимает строго горизонтальное и вертикальное положение внутри корпуса.

По окончании промеров по стенкам и углам, желательно то же самое сделать посредине каждой комнаты — более высокое место может находиться именно там. Для этого, в произвольном порядке на противоположных стенах по линии стяжки, ставим саморезы. Натягиваем между ними шнуры и проводим замеры при помощи угольника. Если будет обнаружено расстояние между основанием пола и шнурком менее 30 мм, поднимаем линию стяжки на эту же разницу.

Результаты промеров лучше наносить на стены в том месте, где производилось измерение. Альтернативный вариант — начертить план квартиры, и на нем фиксировать расстояние от линии горизонта до основания пола. Это позволит избежать ошибок и не проводить повторных измерений по всем комнатам при выравнивании основания в одной из них.

Ротационный уровень

Развитие техники и технологии вывело на рынок строительных инструментов новый вид лазерного нивелира — ротационный уровень. С его помощью измерения можно вести в 5 плоскостях. Его особенность — может работать в больших помещениях, до 200-600 м, что нельзя сделать линейным лазерным уровнем.

Как проверить уровень пола лазерным уровнем ротационного типа? Инструкция по применению полностью совпадает с технологией отбивки нулевого уровня линейным лазером.

Применяется в основном лишь профессионалами крупных компаний, так как стоит очень дорого.

Пузырьковый уровень (ватерпас)

Самая распространенная модель строительного уровня, поскольку чаще всего позволяет работать и в вертикальном, и горизонтальном пространстве, не требует помощи напарника и стоит недорого. Используется при установке окон, дверей, монтировании лестниц, укладке напольного покрытия, креплении полок, раковин и так далее.

Пузырьковый уровень внешне напоминает большую линейку с ампулами, заполненными разукрашенной жидкостью. Корпус чаще всего сделан из алюминия. С одной стороны, это хорошо, поскольку с ватерпасом часто приходится работать на высоте, а алюминий — материал легкий. С другой стороны, при падении, особенно с этой большой высоты, инструмент легко повредить, и он уже не будет точным.

Ампул на ватерпасе обычно 2 или 3 штуки. Чаще всего они заполнены спиртом, иногда его подкрашивают флуоресцентной жидкостью для облегчения работы в темноте. Ампулы помогают определять вертикаль, горизонталь и угол в 45 градусов. Спирт не замерзает при отрицательных температурах, поэтому использование инструмента возможно даже зимой.

Настройка

После покупки ватерпас необходимо проверить и при необходимости настроить. Также данная процедура показана после падения или повреждения инструмента.

Надо наполнить большую емкость водой, положить тонкий кусок пенопласта — так будет создана идеально ровная поверхность. Если ватерпас показывает с погрешностью, то есть пузырек не ровно в центре, нужно ампулу со спиртом покрутить вокруг своей оси, тем самым отрегулировав его.

Правила работы

Такой инструмент имеет рабочую поверхность, обычно она «задняя», абсолютно ровная, без разметок, иногда не окрашена. Если работать не с ней, возможны небольшие погрешности из-за выступающей поверхности передней стороны.

Ставить угол в стене боковой стороной неправильно, поскольку таким образом никаких объективных данных не получится, ведь идет измерение несуществующей поверхности. Максимум, что можно будет сказать — нет ли провалов или выпуклостей на стене под инструментом.

Чаще всего используется «пузырек», который находится в центре ватерпаса — он позволяет определять горизонталь — то есть плоскость, параллельную горизонту. Это пригодится при работе с полами, потолками, дверьми, окнами и так далее.

Перпендикулярный ему пузырек отвечает за вертикаль, то есть все, что расположено к полу под углом в 90 градусов: это откосы, двери, арки, столбы и прочее.

Лазерный уровень (нивелир)

Это сравнительно новый инструмент среди строительных уровней. Нивелир — прибор, который пучком лазера показывает горизонталь, вертикаль или угол. Он может посылать лазер на все четыре стены помещения или только на одну — все это зависит от самой модели.

Работа с ним выглядит легко, поскольку самостоятельно делать ничего не приходится, просто повторить карандашом или маркером линию, нарисованную лазером. Но большую роль играет установка инструмента на ровной поверхности — если он стоит под углом, то и линия будет расположена так же. Особенно это касается недорогих моделей.

В профессиональных лазерных уровнях есть механизм, который реагирует на неровность пола и все равно выдает четкую и ровную линию.

Как работать с нивелиром

Для начала необходимо проверить питание. Тут есть три варианта:

• нивелир работает от сети — подключить,
• от батареек — вставить,
• от аккумулятора — зарядить.

Далее надо расчистить помещение от препятствий, так как преломление луча приведет к прерыванию линии. Стоит ознакомиться с инструкцией, чтобы узнать, на каком максимальном расстоянии можно располагать уровень: чем ближе, чем точнее.

После этого нужно выровнять прибор. Для этого на корпусе располагается обычный пузырьковый уровень. В дорогих моделях есть функция самовыравнивания, поэтому этот шаг можно пропустить.

Стоит убрать животных и детей, поскольку попадание луча лазера в глаза может их травмировать. Желательно защитить себя солнцезащитными очками. Затем можно включать нивелир и производить замеры.

Целевое назначение

Существует мнение, что нивелир необходим только профессионалам, но и при обычных работах он может пригодиться. Например, если есть необходимость ровно выложить плитку, то можно включить вертикальный и горизонтальный лучи и ориентироваться по ним. Или же при декорировании обоев бордюрами горизонтальный луч лазерного уровня сильно сэкономит время и силы.

Если надо повесить несколько полок ровно друг под другом, придет на помощь вертикальный луч лазера. Необходимо просто подвести его под начало первой полки, а дальше, при креплении следующих, просто на него ориентироваться.

Работа с уровнем — довольно серьезное занятие, которое требует большой внимательности. Но сложного в этом нет ничего: с оборудованием любого вида легко справится даже новичок.

Как проводить регулировку пузырькового уровня

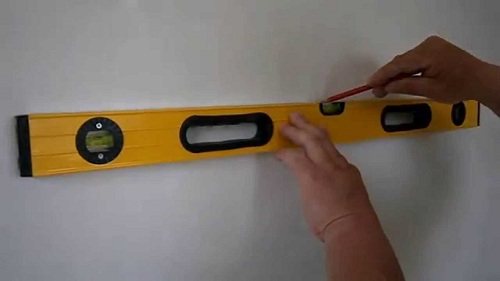

Если есть необходимость отрегулировать строительный пузырьковый уровень, нужно проводить два испытания: по вертикали и горизонтали. В последнем случае поступают просто: уровень прикладывается к стене, на ней карандашом проводится линия по нижней грани приспособления. Отмечается крайняя точка рамки. Инструмент поворачивается на 180 градусов и снова отчерчивается нижняя граница. При этом нужно позиционировать край рамки в ранее отмеченную точку.

Если показания приспособления неверны, две линии будут расположены под углом друг к другу. Необходимо найти и прочертить биссектрису. После этого уровень прикладывается к новой линии и производятся регулировки колбы при помощи винта, изменяющего положение держателя. Добиваясь правильного показания, обязательно проводят тестирование в обратном направлении, поворачивая приспособление на 180 градусов.

Проверка строительного уровня по вертикальному горизонту делается по отвесу. Все регулировки до достижения правильных показаний также делаются винтом поворота держателя колбы.

Важно! Необходимо соблюдать важное правило. Металлический элемент отвеса должен быть сделан из цветного немагнитного сплава.

Сложнее дело обстоит с недорогими приспособлениями. Как правило, у них держатель колбы не предусматривает регулировки, а сам цилиндрик с жидкостью приклеен. Но и такое приспособление легко откалибровать при должном терпении. Настроить строительный пузырьковый уровень можно крестовой отверткой и молотком. Сначала нужно определить, в каком направлении потребуется смещать колбу. Отверткой, путем нанесения легких ударов, вбивают верхний (выступающий) край емкости вниз для движения пузырька влево или вправо. После окончания такой варварской настройки, если колба уцелела, ее намертво заливают суперклеем в держателе.

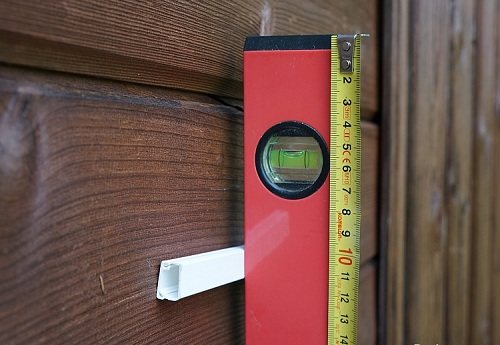

Проверка вертикали

После проверки горизонтали, необходимо сравнить вертикаль. Приставляете инструмент к вертикальной поверхности и делаете метки по краям корпуса.

Запоминаете показания. Далее, помня все вышесказанное о рабочей поверхности, переворачиваете уровень относительно вертикальной оси.

Здесь будет неправильно переворачивать инструмент на 180 градусов относительно горизонтали!

Если показания совпали, значит все нормально. В противном случае необходима калибровка.

Как правильно пользоваться строительными уровнями разных видов

Производя строительные работы, нельзя обойтись без уровня, чтобы сделать точные замеры углов на участке в соответствии с чертежом.

Используют различные виды инструмента, например, пузырьковый, лазерный, водяной. Их применение помогает точно переносить углы наклона с одних элементов конструкции на другие.

Применение уровня или нивелира в строительстве позволяет делать замеры углов небольших размеров.

Правила использования пузырьковым строительным уровнем

Наиболее распространен пузырьковый уровень. Его конструкция имеет форму продолговатого узкого прямоугольника, имеющего 1-3 колбы. Корпус инструмента может быть как цельным, так и пустотелым.

Корпус бывает металлическим и пластиковым. Отклонения определяются посредством наличия колб, наполненных спиртом. В них имеется шарик воздуха.

Для одной колбы характерна демонстрация вертикальной погрешности, а для второй — горизонтальных.

Определяющей характеристикой прибора пузырькового типа является его длина, которая может колебаться в интервале от 20 сантиметров до 4 метров. Каждым из инструментов, в том числе с помощью отвеса и нивелира, можно производить только определенные виды работ, поскольку не существует конкретной модели для всех случаев. Каждый прибор применяется при выполнении следующих видов работ:

1. Использование короткого уровня позволяет установить элементы небольших размеров, к примеру, розеток с выключателями, точечных светильников.
2. Применение среднего уровня связано с проведением работ масштабного характера, к примеру, связанных с укладкой плитки.
3. Двухметровый уровень позволяет проверить «неплоскостность», если он используется как контрольная рейка.

Так как конструкция пузырькового уровня изготовлена из жидкости и стекла, то, используя данный инструмент, следует действовать аккуратно. Если прибор когда-либо падал или по нему ударяли, то его показания могут быть ошибочными. После покупки инструмента его обязательно следует настроить. С этой целью его требуется приложить к идеально ровной по горизонтали поверхности.

Добиться точного результата можно, если наполнить водой емкость больших размеров, а сверху положить кусок пенопласта с плоской поверхностью. Данная позиция позволяет проверить, как расположен пузырек воздуха в капсуле. При выявлении определенной погрешности капсулу следует повернуть вокруг оси, отрегулировав уровень.

Применяя уровень, его прикладывают к поверхности, которую необходимо исследовать.

Далее определяют, в каком положении находится пузырек с воздухом. Если он расположен между рисками ровно посередине, то это значит, что поверхность является выровненной идеально.

В случае отклонения пузырька от вертикали в правую или левую сторону, необходимо наклонить поверхность в данную сторону. Если пузырек отклоняется вниз при его расположении на горизонтальной поверхности, то ее опускают. При отклонении пузырька вверх поверхность поднимают.

Как пользоваться строительным уровнем — определяем горизонтальную плоскость

Самое простое — это определить горизонтальную при помощи пузырькового уровня. Для этого необходимо сделать отметку на стене карандашом, где планируется просверлить отверстие для дюбеля. Чтобы будущая полочка или шкаф висели ровно, место сверления второго отверстия определяется при помощи уровня. Для этого совмещаем его с отметкой, и выровняв пузырек в колбе, устанавливается вторая метка.

Чтобы убедиться, что полочка или шкаф будут висеть ровно, необходимо соединить полученные точки, и произвести контрольную проверку. Если используется прибор для выравнивания устанавливаемого холодильника или стиральной машинки, то ножки на этой бытовой техники нужно накрутить так, чтобы пузырек на уровне находился по центру во всех плоскостях положения прибора.

Как работать уровнем пузырьковым определяем вертикальную поверхность

При помощи второй колбы на приборе осуществляется проверка ровности вертикальных поверхностей, например, качество кладки кирпича, штукатурки, гипсокартонных листов и прочее. Для этого необходимо прислонить прибор к поверхности, и посмотреть на место расположения пузырька. Он должен быть точно по центру, что свидетельствует о ровности поверхности.

Немаловажно учитывать, что вертикальная поверхность измеряется так, чтобы колба с пузырьком находились в верхней части. Это упрощает не только считывание результата, но еще и снижает величину погрешности.

Контроль наклона

Известны модели пузырьковых уровней, конструкция которых имеет 2 прозрачные колбы. Такой инструмент нужен для проверки угла наклона поверхности, а также определения расположения линии под определенным углом по отношению к горизонтальной либо вертикальной поверхности. Такой инструмент выполняет функцию угломера.

Разные модели могут использоваться для определения разной величины угла: недорогие модели применяются для определения угла в 45 градусов. Более дорогие модели уровней можно применять для определения других показателей величины угла. Такие модели оснащены третьей колбой поворотного типа. В результате поворота колбы можно выбрать необходимую величину угла.

При работе с уровнями с 3 колбами рекомендуется придерживаться такой последовательности действий:

1. Установить поворотную колбу в необходимом для работы положении. Для этого следует ослабить винты, ориентируясь на градуированную шкалу и защелки. После того, как угол выставлен, закрутить их до упора.
2. Приложить инструмент рабочей поверхностью к стене.
3. Расположение пузырька третьей колбы в ее центральной части свидетельствует о том, что поверхность расположена под требуемым углом наклона.

Рекомендуют пользоваться пузырьковым уровнем с тремя пузырьками, если нужно контролировать угол наклона поверхности. Использование с этой целью строительного уровня с 1 либо 2 прозрачными колбами не даст результата.

Чего нельзя делать

При использовании пузырькового строительного уровня следует придерживаться некоторых правил работы с ним. Среди них можно выделить такие:

1. Нельзя прикладывать уровень к рабочей поверхности его боковой либо верхней частью.
2. Нельзя использовать инструмент, не отрегулировав его предварительно. Для этого нужно подготовить уровень, карандаш, линейку и гвоздь:

• регулировку выполнять на максимально ровной поверхности. Это может быть левый угол стены с удобным доступом к нему;
• отступить от угла 3-5 см;
• вбить в стену гвоздь;
• одну сторону уровня подвести к гвоздю, уперев его в поверхность стены;
• начертить на стене линию;
• прислонить к гвоздю другую сторону уровня;
• начертить другую линию.

Проверка уровня в домашних условиях

Как только вы придете домой, следует произвести более детальную проверку измерительного прибора.

Проверяем по вертикали

Для этого нужно начертить идеальную вертикальную линию. Сделать это можно при помощи отвеса. Закручиваем шуруп в стену на нужной высоте. К нему привязывают нить с грузом на конце, при этом нить должна быть немного длиннее самого уровня. Как только отвес войдет в состояние покоя, нужно сделать две отметки вверху и внизу.

Вместо отметок можно вкрутить два самореза. К шляпкам крепежей прикладываем прибор и наблюдаем за пузырьком, он должен находиться строго посередине. Если это не так и имеется смещение, то можно смело идти в магазин и обменивать инструмент на другой.

Как проверить горизонт

Для того чтобы проверить прибор по горизонтали, нужно приобрести гидроуровень. Еще нам понадобится два листочка бумаги. Гидроуровень – это две емкости, соединенных между собой прозрачной трубкой, на которой есть специальные метки. Это самый недорогой строительный инструмент, который можно купить в любом специализированном магазине.

Идеальный горизонт выставляют гидроуровнем, следующим способом:

• на стену наклеить два листочка друг напротив друга, закрепить можно скотчем;
• налить в уровень воду, так чтобы она доходила до средней черты в каждом сосуде;
• скотчем закрепить сосуд на первом листе бумаги и фиксируем в нем уровень воды;
• со второй колбой нужно проделать такие же манипуляции, стараясь, чтобы уровень воды выровнялся в двух емкостях;
• как только уровень выставлен, на бумаге отмечаем метки;
• приложить пузырьковый уровень строго по меткам, если пузырек находится ровно на середине – уровень хороший.

Что нужно знать при выборе строительного ватерпаса

Перед тем, как научиться пользоваться уровнем строительным пузырьковым, его для начала следует купить. Найти точку, где приобрести инструмент вовсе не трудно, однако выбрать подходящий по параметрам измерительный прибор, гораздо труднее. Что нужно учитывать, чтобы выбрать нужный уровень пузырькового типа, указано ниже.

1. Из какого материала изготовлен инструмент — это может быть пластик, металл, алюминий.
   Реже встречаются деревянные и пенополистирольные ватерпасы. Пластик выигрывает перед конкурентами тем, что такие приборы намного дешевле, однако предназначены они исключительно для бытового использования. Пластик имеет большие погрешности измерений, чем металлические и алюминиевые уровни
2. Какая длина прибора — зависит от того, где и что планируется выполнять инструментом.
   Для наружных строительных и отделочных работ применяются уровни по длине от 1-2 метров. Максимальная длина устройств составляет 4 метра. Для внутри отделочных работ подходят уровни с размерностью от 30 см
3. Какое количество ампул располагается в конструкции инструмента — влияет на функциональные возможности.
   Обычно для домашнего применения хватает двух ампул на ватерпасе, а специалисты при строительстве используют приборы с тремя колбами. Отличие приборов по цене с одной или тремя колбами незначительное, поэтому лучше сразу купить ватерпас тремя ампулами
4. Как прочно зафиксированы ампулы — они должны жестко крепиться к основанию через пластиковое или резиновое основание.
   Если емкости шатаются или отпадают, то такие уровни лучше не покупать
5. Где расположены контрольные отметки — они должны быть нанесены на внутреннюю поверхность остекления, что исключит вероятность их истирания в процессе эксплуатации
6. Наличие дополнительных функций — это влияет на стоимость, но при этом облегчает эксплуатацию измерительных приборов.
   К числу дополнительных функций относятся — наличие магнитов, подсветки, а также телескопического механизма для увеличения длины прибора
7. Наличие рукояток для удобства работы прибором — обычно такие ручки представлены в виде прорезиненных выемок в корпусе инструмента.
   Имеются такие рукоятки преимущественно на дорогих моделях инструментов

Именно на основании этих критериев и необходимо выбирать измерительный инструмент — ватерпас. При покупке рекомендуется выполнить несколько действий, чтобы убедиться в том, что прибор измеряет правильно. Как проверить точность пузырькового уровня, рассмотрим далее.

Это интересно!

Аналогами пузырьковых уровней являются электронные, на которых вместо стеклянной колбы используется электронный дисплей. На дисплей выводятся цифровые значения в виде отклонения от линейной поверхности. С их помощью можно узнать величину отклонения, что порой бывает очень важно.

Настройка уровня

Если уровень выдает неточные показания, то его можно настроить. Сделать это очень просто.

1. Для начала, найдите наиболее ровную вертикальную поверхность.
2. Одной стороной приложите инструмент к поверхности и измерьте вертикаль. В том месте, где он показывает «ровность», прочертите линию.
3. Поменяйте расположение, переверните прибор и снова измерьте показания. Прочертите линию. У вас должен получиться равнобедренный треугольник.
4. Измерьте расстояние между двумя сторонами этого треугольника и разделите его на два. Центр третьей линии — это горизонт, правильный показатель ровности. Теперь вам нужно просто приложить прибор к этому горизонту и отрегулировать ампулу с пузырьком.

Более наглядно настройку и измерение точности строительного уровня вы сможете посмотреть в видео:

На этом все. Пользуясь представленными выше советами, вы сможете добиться результата и настроить свой инструмент так, чтобы он больше не пытался вас обмануть. Главное — сделать все правильно и следовать описанным выше шагам.

Круглый пузырьковый уровень для чего он нужен и как им работать

Разновидностью пузырьковых уровней являются круглые, которые предназначены для проведения контроля горизонтальных поверхностей. Отличается круглый ватерпас от прямоугольного по конструкции корпуса, однако принцип работы у него аналогичный. Конструктивно прибор представляет собой запаянную колбу, которая имеет форму полусферы. Устройство состоит из пластикового основания и полусферы из ударопрочного стекла. На сфере по центру нанесена разметка в виде круга. Колба заполнена спиртом или дистиллированной водой на 95%. Оставшиеся 5% — это воздух или измерительная капелька. По расположению капельки по центру определяется отклонение от горизонтальной поверхности.

Для чего нужны круглые пузырьковые уровни? Они применяются не только в строительстве, а также при проверке степени усадки построенных зданий, но еще и при проведении фото и видео съемок. Измерительный прибор позволяет произвести настройку штатива по горизонтали, исключив вероятность перекоса фотоснимков или видеозаписи. Еще используются круглые ватерпасы при установке весов, а также для выравнивания положения устанавливаемых станков, промышленного оборудования и ювелирных поверхностей.

Это интересно!

Круглый пузырьковый уровень применяется для выравнивания горизонтальных поверхностей предметов, которые имеют незначительные размеры.

Источники

• https://instanko.ru/izmereniya/uroven-stroitelnyj-puzyrkovyj.html
• https://tehnika.expert/dlya-remonta/stroitelnyj-uroven/kak-polzovatsya-puzyrkovym.html
• https://texnotoys.ru/bytovaya-tehnika/kak-pravilno-proverit-uroven.html
• https://zaborprofi.com/instrument/stroitelnyj-uroven.html
• https://seberemont.ru/kak-polzovatsya-stroitelnym-urovnem-pravilno/
• https://svetodyody.ru/kak-pravilno-polzovatsya-stroitelnymi-urovnyami-raznyx-vidov.html
• https://moiinstrumentu.ru/uchimsja-pravilno-polzovatsja-puzyrkovymi-stroitelnymi-urovnjami.html
• https://TehnoPanorama.ru/instrumenty/kak-polzovatsya-puzyrkovym-urovnem.html
