Анкерный болт по бетону: как пользоваться, как правильно установить в бетон

Бетон – один из самых прочных и твёрдых материалов. Но это его достоинство раньше было препятствием для крепления к нему тяжёлых конструкций: деревянные чопики и пластиковые дюбели не справлялись с большой нагрузкой. Теперь это не проблема, для этих целей разработан специальный крепёж – анкерный болт по бетону. Как пользоваться подобными метизами, какими они бывают и по каким критериям их выбирают для решения той или иной строительной задачи, стоит разобраться детально.

Строительство бетонных, кирпичных и каменных сооружений невозможно без использования анкеров Источник shhaixilide.com

Механические анкеры

Наиболее распространённый и недорогой крепёж для бетона, а также для других твёрдых материалов, таких как кирпич или натуральный камень, это механические анкеры. Они бывают нескольких видов и отличаются друг от друга методом установки и типом сцепления с материалом основания. Производят их из стали прочных марок, нержавеющих или обработанных антикоррозионными составами. Иногда такие изделия называют металлодюбелями.

Для сцепления с твёрдым и неоднородным материалом анкеры снабжаются специальной резьбой, гильзами, цангами, втулками и другими дополнительными элементами, усиливающими трение и предотвращающими сдвиг, вырывание или изгиб крепежа.

Как закрепить анкерный болт в бетоне, зависит от вида крепежа и от технологии строительства. Большинство таких метизов допускается монтировать как в твёрдый бетон, так и в жидкий раствор до начала его твердения. Установка в раствор обычно применяется при заливке фундаментов и монолитных армопоясов для последующего крепления к ним стен и кровельных конструкций.

Анкер фиксируется в опалубке с помощью сварки, привязки к арматуре проволокой. Для надёжности его нижний конец загибают либо наваривают на него металлическую площадку. Залитый бетон плотно обволакивает нижнюю часть метиза, между ними не остаётся пустот, поэтому после окончательного твердения сцепление получается очень надёжным и неподвижным.

Совет! Перед тем как заливать раствор, оберните анкеры плёнкой или оклейте скотчем, чтобы не засорить резьбу.

Обратите внимание! Глубина установочного отверстия делается на несколько миллиметров больше длины рабочей части крепежа, так как в скважине остаётся бетонная пыль и мусор, которые невозможно удалить полностью.

Распорные

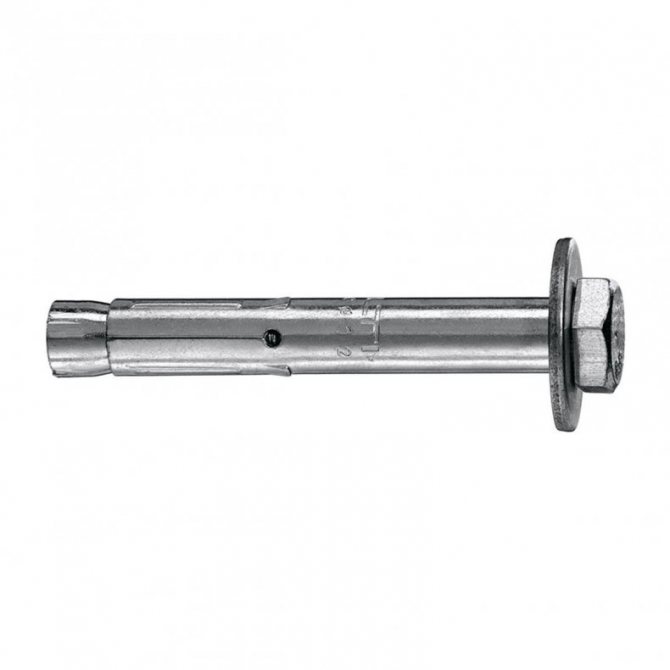

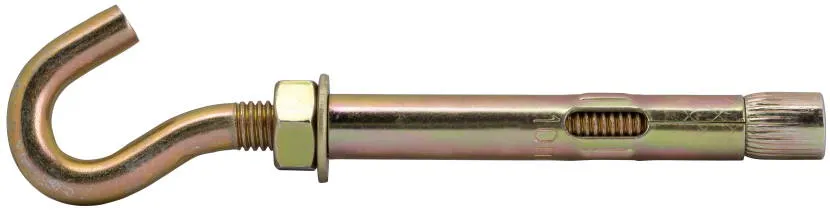

Конструкция распорных анкеров состоит из стержня с резьбой и короткой распорной гильзы либо длинной втулки с прорезями и выступами.

• Один конец стержня выполнен в виде конуса с расширяющимся основанием, на другом нарезана резьба.
• Гильза надета на гладкую часть шпильки и упирается в конус.
• Движение гильзы в сторону резьбы стопорит ограничительное кольцо.
• После установки крепежа в отверстие на резьбу накручивается гайка, и шпилька расклинивает гильзу, лепестки которой начинают скользить по конусу, раскрываясь и увеличивая прилегание к стенкам скважины и усиливая силы трения, благодаря которым анкер прочно удерживается в бетоне.
• Выступы на гильзе не дают ей проворачиваться при закручивании.

Этот крепёж подходит только для твёрдых бетонов, так как при расклинивании возникают довольно большие локальные распирающие нагрузки на стенки отверстия, которые могут оказаться разрушительными для ячеистых бетонов и других материалов малой плотности. Он весьма популярен, так как закрутить анкерный болт в бетон выходит быстро, а качество крепления получается высоким.

Другой вид распорного анкера имеет втулку, длина которой равна расстоянию между накрученной на шпильку гайкой и коническим уширением. Анкерный болт с шестигранной головкой вместо конуса оснащён длинной распорной гайкой одним сточенным краем.

Надёжность крепления распорными анкерами и их высокая несущая способность обеспечивается и тем, что они очень плотно входят в отверстие, так как их диаметры одинаковы. А самыми надёжными считаются двухраспорные анкеры. Вместо одной длинной втулки на стержень надевается две, что более равномерно распределяет внутренние напряжения и обеспечивает упор в конце и середине анкеровки.

Смотрите также: Каталог компаний, что специализируются на проектировании и работах по реконструкции и перестройки домов любой сложности

Процесс монтажа следующий:

• в бетоне перфоратором или ударной дрелью сверлится отверстие того же диаметра, что и стержень;
• из отверстия пылесосом, специальным шприцом или резиновой грушей удаляется образовавшийся при сверлении мусор;
• анкер вставляется в подготовленную скважину;
• так как входит он довольно туго, можно слегка постучать по нему молотком через деревянную накладку;
• на выступающий конец насаживается шайба, затем ключом накручивается гайка.

Клиновые

Другое название клинового анкера – потолочный или клин-анкер. Он предназначен для крепления подвесных конструкций к твёрдым основаниям без трещин. Это лёгкие подвесные потолки, металлические рейки и профили, вентиляционные решётки и воздуховоды, кабельные системы.

Обратите внимание! Клиновые конструкции являются несъёмными, поэтому разметку нужно производить с высокой точностью.

Основное отличие от изделий распорного типа заключается в отсутствии резьбы, так как установить анкерный болт в бетон можно только посредством молотка. Состоит он из стержня со стопорной головкой и клиновидного распора.

• На стержне длиной 40-60 мм имеется продольный срез, который к концу сходит на нет, из-за чего ножка стержня расширяется.
• На верхнюю часть стержня наварена головка в виде круглой пластины с отверстием для клина.
• Сечение верхней части распорного клина аналогично форме отверстия в головке. Под головкой клин оснащён стопорящими выступами, а его конец имеет заужение.

Анкер вставляют в отверстие через прикрепляемое изделие и фиксируют его ударами молотка по торчащему торцу клина. Продвигаясь вглубь, он скользит по скошенной стороне стержня и встаёт враспор. Когда клин полностью забит в полость, на поверхности остаётся только плоская головка анкера.

Рамные

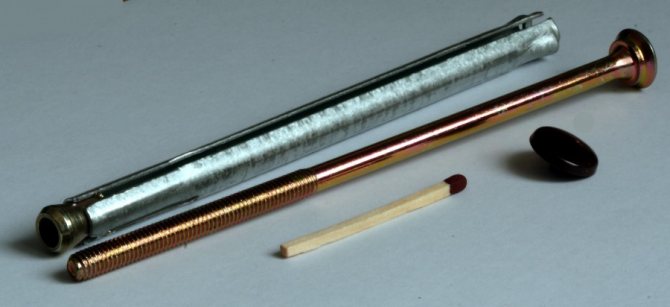

Рамный анкерный болт – это разновидность распорных изделий, предназначенная для крепления дверных и оконных коробок в проёмы из кирпича и бетона. Отличительный признак – разрезанная по всей длине втулка, в верхней части которой имеются выступы, предотвращающие её проворачивание при монтаже. Вместо гайки или шестигранной головки под ключ на лицевой стороне сделана потайная плоская головка с крестообразным шлицом под отвёртку.

Аналогичен и способ, как крепить анкерные болты в бетон.

• В стенках проёма высверливаются отверстия для рамных болтов.
• Такие же по диаметру сквозные отверстия делают в деревянной коробке.
• В сумме глубина отверстия и толщина коробки должны быть несколько больше длины анкера.
• Коробка выставляется по месту до совпадения отверстий в ней и в проёме.
• Вставленный в скважину болт забивается до упора и закручивается отвёрткой или шуруповёртом.

Так как втулка распирается целиком, напряжение распределяется не на локальные участки, а равномерно по длине, поэтому данный крепёж подходит и для плотных, и для ячеистых бетонов.

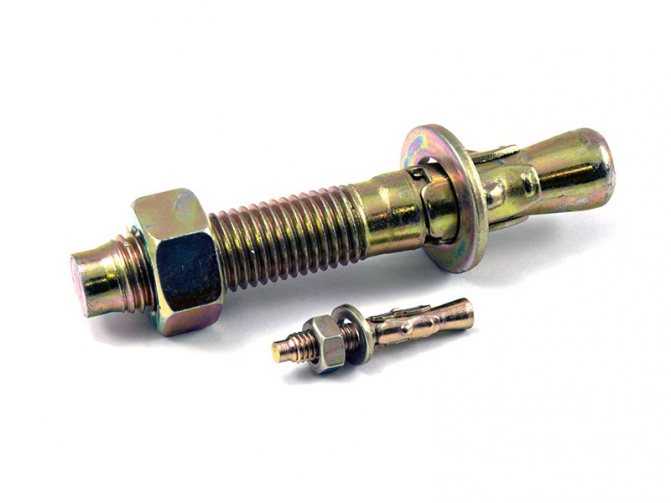

Клиновой – для высоких нагрузок

Это наиболее распространённая категория анкерных болтов, широко применяемая в частном и капитальном строительстве. По внешнему виду это металлический стержень, расклиненный с одной стороны и дополненный резьбой с другой. На конусной части присутствует распорная гильза, в базовую комплектацию входит гайка и шайба.

Применяются клиновые анкеры для монтажа нагруженных конструкций на бетонные поверхности.

Это может быть обустройство лифтовых шахт, лестничных пролётов, монтаж инженерных коммуникаций. В бытовых условиях, такие анкер-болты используются для потолочного крепления габаритных и тяжёлых люстр.

Преимущества	Недостатки
Широкая распространенность и низкая цена. Простота конструкции. Удобство эксплуатации и скорость установки. Небольшой диаметр высверливаемого отверстия. Неплохие показатели прочности и несущей способности.	Повышенная нагрузка на место крепления. Большая глубина установки. Требования к точности сверления. Возможность монтажа только в материалах высокой прочности.

Также к недостаткам можно отнести «неизвлекаемость»: установленный анкер невозможно демонтировать и использовать повторно.

В таблице вы найдете обозначения и описания анкеров известных производителей.

Производитель	Тип	Выпускаемые диаметры и длины анкеров,(мм)	Примеры и расшифровки обозначений (размеры указаны в мм)	Особенности
Fischer (Германия)	FBN	6…20 (40…421)	FBN 12/100[+120] [GS] 12 – диаметр анкера и резьбы; 100 – полезная длина t — стандарт; 120 – максимальная длина t (указывается не всегда); GS – комплектуется широкой шайбой DIN 9021 (при обычной шайбе DIN 125 не указывается). FAZ 12/10[GS] FAN 10/100 FB 16/25 A4	Fischer Bolzen. Сталь 6.8 оцинкованная или А4 нержавеющая. Наиболее распространен благодаря невысокой стоимости при высокой надежности.
	FB	6…16 (65…173)		Выпуск ограничен (в основном из сталей А4)
	FAZ	8…24 (75…234)		Fischer Ankerbolzen Запатентованная особая конструкция распорной гильзы обеспечивает применения в растянутых и разорванных зонах бетона
	FAN	10…12 (90…193)		Выпуск ограничен (из нержавеющих сталей А4)
Hilti (Лихтенштейн)	HST	8…12 (75…235)	HSA-F M16x190/75[/95] 16 – диаметр анкера и резьбы; 190 – полная длина анкера; 75 – полезная длина t — стандарт; 95 – максимальная длина t (указывается не всегда); HST M12x115/20	Hilti Stud Anchor. Сталь класса прочности 6.8 оцинкованная (5 мкм). Выпускаются и из нержавеющих сталей А4.
	HSA	6…20 (50…300)
Mungo (Швейцария)	MSD	6…20 (50…270)	m3 12х113 12 – диаметр анкера и резьбы; 113 – полная длина анкера. MSD 10х120 MSD-C 16×300 – с широкой шайбой DIN 9021 MSDr 10×70 – из нержавеющей стали А2	Stahlbolzen.. Сталь оцинкованная Читайте также:  Рейтинг лучших точильных камней для ножей на 2022 год
	m3	6…20 (50…170)		Особая конструкция распорной втулки обеспечивает высокую надежность от прокручивания анкера и сохранение несущей способности в бетоне с трещинами.
Sormat (Финляндия)	S-KA	6…20 (40…280)	S-KA 8×50 8 – диаметр анкера и резьбы; 50 – полная длина анкера. S-KAK D 12/65 12 – диаметр анкера и резьбы; 65 – полезная длина t; D – анкер с двумя распорными втулками	Kiila-ankkuri Изготовливаются из стали 6.8 по DIN 1654 или 1651, электрооцинкованные.
	S-KAK	6…20 (40…280)		То же, что анкеры S-KA, но горячеоцинкованные.
	S-KAH	6…20 (40…220)		То же, но из нержавеющей кислотостойкой стали А4.
Tox (Германия)	BA	6…16 (65…315)	BA 12/30/125 12 – диаметр анкера и резьбы; 30 – полезная длина; 125 – полная длина анкера.	Bolzenanker cталь оцинкованная
Allfa (Германия)	72000	6…12 (40…180)	72000-10150 10 – диаметр анкера и резьбы; 150 – полная длина анкера.	Wedge anchor. Сталь оцинкованная желтопассивированная.
NOBEX (Италия)	TM TMX TMXX	6…20 (40…220)	TM 8×115 8 – диаметр анкера и резьбы; 115 – полная длина анкера.	Ancoranti TM – оцинкованная сталь, TMX – нержавеющая А2, TMXX – нержавеющая А4
Koelner (Польша)	SR	6…20 (40…250)	SR-12×130 10 – диаметр анкера и резьбы; 130 – полная длина анкера.	Wedge anchor. Сталь 4.6 оцинкованная, желтопассивированная.
Technox (Польша)	B-Z	6…16 (75…300)	B-Z 10/130 [A4] 10 – диаметр анкера и резьбы; 130 – полная длина анкера	Kotwa stalowa Сталь оцинкованная (втулка нержавеющая) или все из нержавеющей стали A4
	B	6…20 (40…350)	B 16/115 16 – диаметр анкера и резьбы; 115 – полная длина анкера	Сталь А45 оцинкованная
	B-L	8…16 (75…175)
Anchor Fasteners (Тайвань)	WAM	6…20 (40…300)	WAM-10125 10 – диаметр анкера и резьбы; 125 – полная длина анкера.	Wedge anchor. Сталь оцинкованная, желтопассивированная.
INKA (Турция)	IDKL	6…16 (75…145)	IDKL12110 12 – диаметр анкера и резьбы; 110 – полная длина анкера.	Klipsli Dübel Сталь 5.6 оцинкованная

Химические анкеры

Химический анкер является идеальным способом крепления различных конструкций к ячеистому или пустотелому бетону. Он не пользуется большим спросом только по одной причине – высокой стоимости таких изделий.

Принцип работы базируется на создании монолитного соединения тела болта с материалом основания путём заливки в установочное отверстие жидкого быстротвердеющего двухкомпонентного клеевого состава. Распределяясь по всей длине пробурённой скважины и заполняя собой поры и пустоты, клей максимально равномерно распределяет нагрузку и делает материал в точках крепления более прочным.

В продаже есть множество разновидностей химических анкеров, различающихся составом клеевой смеси, формой выпуска, способами установки. Металлические метизы приобретаются отдельно.

• В быту удобнее всего использовать ампульные (капсульные) анкеры.

Ампулы подбирают под диаметр шурупа или шпильки. Они разделены на две капсулы, в одной из которых находится основной клеевой состав, а в другой отвердитель. После установки ампулы в отверстие прямо в неё вкручивают метиз, оболочки капсул при этом разрываются, их содержимое смешивается и быстро твердеет.

На торце ампулы имеется углубление для позиционирования шурупа Источник etm.ru

Виды и способы крепления

Механические анкерные болты могут быть различных видов и способов крепления. Они имеют классификацию:

1. По способу монтажа. Выполняется путем вкручивания, забивания, склеивания или сквозного крепления.
2. По назначению. Используются для потолочного, фундаментного, рамного крепления. Бывают универсальные анкеры.
3. По составу материала, предназначающегося для крепежа – пористый с пустотами, целиковый и плотный.
4. По форме болтов – простые и прямые или изогнутые.
5. По составу конструкции крепежа – целые или сборные.
6. По поверхности анкера – гладкая или с резьбой.

Анкерные болты могут быть не только механическими, но и химическими. Их применяют для скрепления пористых материалов.

Советы по выбору и установке

Какой анкер лучше для бетона, зависит от плотности материала основания и проектной нагрузки на крепёж. Неправильный подбор – это риск разрушения соединения. Возможно как разрушение самого основания, так и изгиб либо вырыв анкера. Последствия в виде снесённой ветром крыши, обрушившейся фасадной отделки или упавшего кухонного шкафа несоизмеримы со стоимостью даже самых дорогих метизов.

При наличии проектной документации необходимо строго следовать её указаниям и использовать крепёж рекомендованных марок. В маркировке зашифрованы такие параметры, как диаметр резьбы или втулки анкера, его длина, диаметр бура для изготовления установочного отверстия, максимальная толщина прикрепляемого элемента.

При отсутствии проекта крепёж выбирают по техническим характеристикам, указываемым производителями в таблице основных параметров. Эти таблицы составляются на основании испытаний и содержат в себе такие сведения, как минимальная вырывающая сила, максимальный крутящий момент при анкеровке, допустимый изгибающий момент.

Основное правило при выборе: чем меньше плотность материала, тем больше должна быть площадь распора. И чем тяжелее прикрепляемая конструкция, тем более мощный нужен крепёж. Например, короткие забивные анкеры можно применять только для твёрдого бетона.

Определённые правила существуют и для выбора расстояния между точками крепления. Оно должно быть не меньше, чем 4 длины анкера, а при монтаже у края бетонного основания – не меньше двух его длин.

Но в реальности соблюдать эти рекомендации получается не всегда. Например, расстояние между монтажными отверстиями в кронштейнах для подвешивания телевизоров и другой бытовой техники обычно небольшое. А иногда крепить детали приходится близко к внешнему углу стены.

В таких случаях рекомендуется выбирать двухлепестковые распорные анкеры и располагать их в отверстии так, чтобы при расклинивании они создавали нагрузку вверх и вниз, а не по направлению друг к другу или к краю основания.

Для химических анкеров таких ограничений не существует – они не ослабляют структуру материала, а наоборот, делают её более прочной.

Принцип работы и применение

Бетон является пористым неоднородным по структуре материалом. И в местах креплений появляются разнообразные усилия – на скручивание, изгиб, сдвиг, срез, сжатие, вырыв. Их бетонный анкер берет на себя, распределяя совместно с несущей конструкцией.

Основные принципы работы анкеров для бетона:

• В момент взаимодействия материала основания и анкера появляется сила трения – распор выполняется дюбелями, металлическими цангами.
• Когда на глубине анкеровки материал дает сопротивление излому или смятию – за счет цанговых втулок на крепеже, изогнутой формы стержня, расширения.
• Нагрузки в месте контакта основания и стержня компенсируются касательными напряжениями при замоноличивании или склеивании – так работают закладные гладкие, клеевые анкера.

Анкера для бетона могут быть разных конструкций, различных видов, размеров. Производятся из специальной стали по ГОСТу, покрываются слоем средства против коррозии. Стержень может быть диаметром 6-20 миллиметров, длиной – до 220 миллиметров.

Любой анкер включает такие части:

• Сам болт
• Конус со слоем резьбы внутри
• Втулка со специальными вырезами

Анкеры выполняют конструктивную либо несущую функцию. Несущая функция реализована в случаях соединения плит перекрытия, балок, колонн, балконных консолей, лестничных площадок и маршей, отделочных и стеновых панелей, инженерного оборудования, коммуникаций, вытяжек, потолочных светильников и т.д. Также анкера применяются для монтажа лаг на бетонные либо пустотные полы. Ими крепят на стены электрооборудование, навесную мебель.

Конструктивный крепеж применяется для противодействия смещению частей узла, если их устойчивость гарантируется собственным весом, также анкера актуальны при рихтовке в строительстве.

Коротко о главном

Чтобы обеспечить надёжное крепление различных конструкций к бетонным стенам, фундаментам, балкам и перекрытиям, рекомендуется применять анкерный болт по бетону. Как правильно установить такой крепёж, зависит от его типа и конструкции.

Механические анкеры классифицируются по принципу действия и назначению и бывают распорными, забивными, клиновыми, разжимными. Для их монтажа в основании сверлится отверстие соответствующего диаметра, после чего крепёж либо просто забивается в него, либо поджимается по резьбе с распором надетой на стержень втулки.

Химические анкеры – это заливаемые в отверстие быстротвердеющие смеси, которые обеспечивают неразрывное соединение крепежа с материалом основания.

Что такое анкер по бетону

Анкер по бетону представляет собой элемент, который не только скрепляет необходимые конструкции с несущим бетонным основанием, но и обладает удерживающим эффектом. Метиз выглядит как комбинированный крепеж, состоящий из:

• стержня – основания с резьбой;
• гильз и уширителя;
• втулки и других дополнительных элементов.

Материал, из которого производится крепеж – нержавеющая или оцинкованная сталь, алюминий, латунь. Предусматривается обязательное антикоррозийное покрытие.

Дополнительно закрепляемые анкерные болты

Дополнительное крепление анкерных элементов в настоящее время является более распространенным видом. Его используют в тех случаях, когда невозможно или нецелесообразно предсказать положение точек привязки.

Дополнительно закрепленные анкерные болты вставляются в материал, забиваются или забиваются в просверленные отверстия. Здесь они фиксируются за счет трения, вызванного фиксатором анкера в основном материале, или приклеиванием, или с помощью связующих на силикатной основе.

Два фактора являются решающими для правильного выбора метода анкеровки [2]:

1. Размер и тип нагрузки, действующей на анкер;
2. Свойства материала, в котором закреплен анкерный элемент.

Размеры анкерных болтов определяются с учетом готовности стыка к передаче нагрузок, расположением стыка в определенной среде (агрессивность, температура, конденсация водяного пара), взаимной реакцией основного материала и анкера.

Для любого вида анкеровки болтов лучше применять продукцию известных производителей, которые дают гарантию на метизы и контролируют процесс изготовления на всех этапах. Цена на анкерные болты в таких случаях, как правило, выше, но это окупается долговечностью.

Материал для изготовления крепежа

Материалами для изготовления дюбелей для бетона могут быть: пластмасса; металл. По способу установки, крепеж можно: забивать молотком; устанавливать с помощью строительного пистолета.

В составе крепежа имеется цилиндрический стержень, расширяющийся при забивании в его полость гвоздя, что обеспечивает прочное крепление.

• На верхнем торце имеется манжета, предотвращающая западание крепежа в предварительно просверленное отверстие. Манжетка может быть цилиндрическая или потайная.
• Существуют изделия с распорками «усами», для увеличения прочности фиксации крепежа в бетоне.
• Дюбель-гвоздь может быть с резьбой на поверхности и шлицем на шляпке. Для установки такого элемента используются отвертки. Материалом для изготовления наиболее часто служат полиамид, полипропилен или полиэтилен. Для самого гвоздя используется оцинкованный стальной сплав.
• Пластмассовые крепежи — цена их более низкая, используются для монтажа предметов небольших размеров. Для тяжелых конструкций применяются их металлические аналоги.

Такой крепеж имеет металлический стержень, у которого гладкая поверхность без резьбы. Деталь расширяется при забивании гвоздя в отверстие стены.

Совет: Следует иметь в виду, что металлические дюбель-гвозди довольно сложно подлежат демонтажу, поэтому они устанавливаются на длительный срок использования.

Дюбелированные гвозди устанавливаются при устройстве подвесных потолков и разных металлических каркасов. Наибольшую прочность крепления можно достичь на полнотелых и твердых материалах.

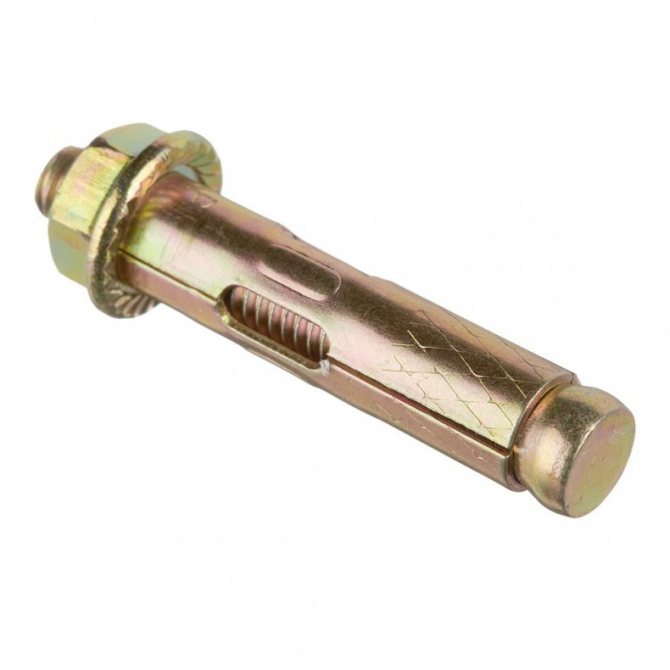

Монтаж анкера с гайкой

Монтаж анкера с гайкой выполняется следующим образом:

1. Болт забивают с помощью молотка в готовое отверстие.
2. Гайку закручивают ключом соответствующего размера, возможно применение шайбы.

Работу лучше проводить с использованием бруска, чтобы избежать повреждения крепежа. Если при монтаже возникнет вопрос – как вытащить метиз, то это решается просто: достаточно ослабить гайку, и крепеж можно достать из отверстия.

Анкер с гайкой используется для крепления к основанию конструкций небольшой толщины.

Существуют особенности при монтаже различного оборудования в подвешенном состоянии на вертикальные основания – используются анкеры с кронштейном.

Монтаж химического анкера

Так как химические анкеры производители выпускают в картриджах или капсулах, то и установка проводится согласно заводской инструкции:

1. Картридж закладывается в пистолет. Скважину или отверстие заполняют химической клеевой составляющей и устанавливают анкер.
2. Капсулу вставляют в отверстие и закручивают крепеж.

Не стоит проверять крепеж на прочность и выдергивание сразу же, так как необходимо определенное время для того, чтобы крепеж с клеем прочно сцепился с основанием.

Анкерные болты для бетона – это современный надежный крепеж, который прослужит многие годы. Необходимо только правильно подобрать крепежные элементы для конкретного вида работ и выполнить монтаж в соответствии с установленным порядком.
