Хотите купить школьный токарный станок по дереву в Москве?

Установка предназначена для обработки коротких деревянных заготовок. Малые размеры агрегата позволяют располагать его в небольших помещениях. Оборудование достаточно простое, поэтому его называют школьным станком. Особенно ценят агрегат там, где не требуется высокой точности. Критические точки рабочей зоны закрыты защитой. Направленное освещение заготовки, улучшенная электрическая схема, установка по удалению отходов отличают это оборудование от аналогов.

Назначение

Станок используют для обработки вращающихся деталей путём воздействия на них режущих инструментов. Заготовка зажимается с двух сторон планшайбой и патроном. В рабочую зону подаётся резец, который имеет 2 свободы перемещения — вдоль и поперёк заготовки. Если в патрон закрепить сверло, то можно сделать осевое отверстие.

С помощью этого оборудования выполняют следующие операции:

• обработка плоских поверхностей с использованием планшайбы;
• продольное обтачивание деревянных деталей;
• торцевание, закругление и обрезка заготовки под различным наклоном;
• осевое сверление.

Электродвигатель для станка

Основа привода токарного станка – двигатель. При выборе данного агрегата важно обращать внимание на его основную характеристику – мощность. Для домашнего станка подойдут модели мощностью от 1200 до 2000 Вт. Важен тип подключения, бывают однофазные и трехфазные двигатели.

В настольном токарном станке небольшой мощности можно использовать двигатель от стиральной машины. Он вряд ли справится с обработкой крупной заготовки, но поможет изготовить мелкие элементы декора и кухонную утварь.

Достоинства и недостатки

К преимуществам можно отнести следующие характеристики:

• мобильность;
• долговечность узлов и деталей;
• совершенная система безопасности;
• наличие всех приспособлений, необходимых для прохождения полного курса по работе на токарном станке.

Эта установка подходит для учёбы, профессионалы же в основном её не используют, т.к.:

• установленный трёхфазный двигатель затрудняет подключение в помещениях, где проведена бытовая электросеть;
• максимальная длина обрабатываемой детали составляет 500 мм, это сильно ограничивает возможности агрегата;
• двухскоростной режим не позволяет выполнять ряд высокоточных работ.

Токарный станок по дереву с копиром своими руками

Копир – это приспособление, позволяющее выполнять резьбу на заготовке по заданному шаблону. Благодаря ему становится возможным производить однотипные детали с высокой скоростью. Копировальный станок по дереву позволяет избежать кропотливой работы и чаще всего используется в домашних мастерских.

Для самостоятельного изготовления копировального элемента можно взять за основу ручной фрезер. Его необходимо разместить на фанерной доске, толщина которой не должна быть больше, чем 1,2 см. Стандартные габариты для такой заготовки составляют 20х50 см.

Токарно-копировальный станок позволяет своими руками изготавливать однообразные детали из дерева

Полезная информация! Продуктивность фрезерно-копировального станка по дереву позволяет использовать его не только в домашних условиях, но и на небольших производствах.

Затем необходимо просверлить отверстия для фиксаторных элементов, а также установить небольшие бруски, которые будут выполнять назначение опоры для функциональной части. Далее фрезу нужно разместить между фиксаторами и закрепить посредством обычных саморезов. После этого остается разместить на станке брусок (7х3 см). С его помощью производится крепление трафарета.

Так выполняется изготовление своими руками токарного станка по дереву с копиром. Видео, которые позволяют наглядно разобраться в этом вопросе, можно посмотреть в интернете. Сделать это устройство не так сложно. Вся работа сводится к простой модернизации обычного агрегата.

Конструкция

Одна из привлекательных особенностей — довольно простое устройство. Схема токарной установки представлена на рисунке.

Станок состоит из:

• трёхфазного электрического двигателя,
• передней и задней бабки,
• кнопочного блока,
• подручника,
• шпинделя,
• фонаря,
• ремённой передачи,
• центр-вилки.

А также:

• ограждающего экрана,
• защитного кожуха,
• станины,
• маховика,
• пиноля,
• каретки,
• ручки и гайки фиксатора,
• пазухи для сброса отходов обработки древесины,
• прочих мелких деталей.

Устройство передней бабки

Узел представляет собой фасонную чугунную отливку. В расточенные отверстия его корпуса вставлены два радиальных подшипника. На них опирается шпиндель, являющийся связующим валом между приводным шкивом и планшайбой. Шкив передаёт вращение от двигателя планшайбе, патрону или другому приспособлению через шпиндель.

Внизу корпуса помещён блок управления вращением. Сверху установлен фонарь.

Задняя бабка

Это опора для обрабатываемой детали. Станина передвигается вдоль платформы по полозьям. Фиксируют устройство болтовым креплением. Сверху располагается пиноль — держатель конусного наконечника, острый конец которого входит с одной стороны в деревянную заготовку.

Основные разновидности

Деревообрабатывающие токарные станки – это обширная категория оборудования, сфера применения которой распространяется на крупные деревообрабатывающие и мебельные предприятия, индивидуальную хозяйственную деятельность образовательный процесс в технических вузах и школах.

Основным назначением данного оборудования является радиальная обработка пиломатериалов.

Токарно-фрезерный станок по дереву, в зависимости от модификации, пригоден для следующих технологических операций:

• обдирка и обрезка заготовок;
• точение цилиндрических деталей из заготовок с прямоугольным сечением;
• финишная обработка изделий, включая шлифовку и полировку дерева;
• сверление отверстий и их внутренняя шлифовка;
• нанесение резьбы или кольцевых насечек;
• изготовление фасонных поверхностей и их последующая обработка.

Разумеется, перечень возможностей оборудования может быть на порядок шире, так как большинство станков являются универсальными.

Помимо универсального оборудования на рынке представлены следующие специализированные разновидности:

• Токарно-винтовая модификация – предназначена для радиальной обработки заготовок цилиндрической и конусообразной конфигурации. В ходе такой обработки деревянную заготовку можно ошлифовать, нанести на нее кольцевые насечки и резьбу. Расположив в зажимном кулачке насадку – патрон в торцевой части заготовки можно делать отверстия.
• Токарно-фрезерная модификация используется преимущественно для изготовления пазов и выемок сложной конфигурации.
• Модификации, оснащенные устройством числового программного управления (ЧПУ), применяются для выполнения сложных технологических операций. Функционирование таких станков может выполняться в автоматическом режиме с минимальным участием человека.
• Настольный аппарат представляет собой компактное устройство с ограниченным функционалом и малой производительностью. Такие устройства применяются для оснащения домашних мастерских. Оборудование такого типа может быть закреплено на столе или верстаке посредством встроенной струбцины.

Покупая бытовой токарный станок по дереву нужно выбирать, исходя из следующих характеристик:

• максимальная длина и радиус обрабатываемых заготовок;
• максимальная и минимальная скорость вращения патрона;
• диапазон скоростей вращения шпинделя;
• параметры энергопотребления;
• наличие гарантийных обязательств завода производителя или продавца.

Конструктивные особенности

Перед тем как узнать, какова инструкция эксплуатации оборудования, рассмотрим особенности его устройства.

Основными частями токарного станка являются: передняя бабка, оснащенная электродвигателем, станина, задняя бабка, подручник. Комплектация оборудования может незначительно различаться в зависимости от модификации.

На этом рисунке изображён стандартный повсеместно распространённый школьный станок СТД-120М, который многим хорошо известен по урокам труда.

Комплектация модели СТД-120М включает следующие элементы:

1. металлическая основа в виде массивной плиты;
2. трёхфазный двигатель переменного тока;
3. станина;
4. защитный кожух;
5. кнопка включения и выключения;
6. передняя бабка;
7. вращающийся шпиндель с возможностью установки патроны;
8. подручник для работы стамеской;
9. задняя бабка.

Рассмотрим подробнее конструктивные особенности каждого из перечисленных элементов.

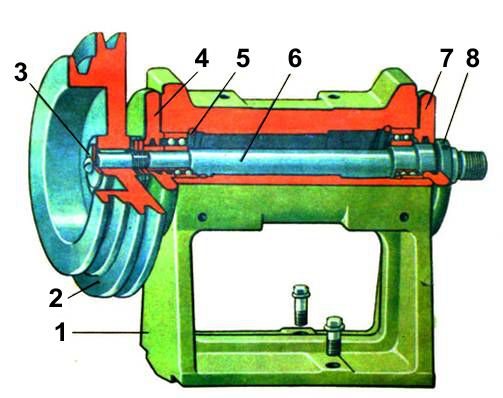

На этом рисунке изображена конструкция шпинделя, расположенного в передней бабке. Шпиндель представляет собой вал, на который посредством ременной передачи передается вращение от двигателя.

Конструкция передней бабки состоит из следующих элементов:

Номер на схеме	Элемент/деталь
1	корпус
2	шкив ремня, передающего вращение
3	стопорный винт с шайбой
4,7	фасонная крышка
5	стопорное кольцо
6	шпиндель
8	фиксирующая гайка

Крепежные элементы для установки на шпиндель

Как уже было сказано, конец шпинделя предназначен для удержания заготовки.

Для этого там предусмотрена специальная резьба, на которую накручивается рабочий инструмент:

• трезубец (рисунок – а),
• планшайба (рисунок – б),
• патрон (рисунок – в).

Рассмотрим особенности применения рабочего инструмента подробнее:

• Заготовки с длиной не более 150 мм с малым диаметром крепятся в патроне. Для этого конец заготовки незначительно заостряется после чего зажимается в зажиме верстака и вбивается киянкой в патрон.
• Заготовки с длиной более 150 мм с малым диаметром целесообразно крепить в трезубце.

В центре заготовки высверливается углубление на 1 см в глубину с диаметром 5 мм. Через отверстие по торцу заготовки ножовкой делается неглубокий пропил.

С другого торца по центру заготовки также сверлится неглубокое отверстие.

Затем вся конструкция надёжно фиксируется в станке.

• Заготовки с большим диаметром и малой длиной крепятся в планшайбе. Для большей надежности заготовка прикручивается шурупами.

На этом рисунке изображена задняя бабка, которая выполняет функцию опоры правого торца заготовок с длиной 150 мм и более того.

Задняя бабка подводится к заготовке регулировочным маховиком. Движение бабки осуществляется по направляющим полозьям станины. После того как бабка выставлена в нужном положении она фиксируется посредством болта или зажима.

Конструкция бабки, изображённой на рисунке, состоит из следующих элементов:

1. корпус с опорой;
2. конус Морзе (центр);
3. пиноль;
4. зажим;
5. смазочное отверстие;
6. гайка центрующая винт;
7. винт;
8. втулка резьбовая;
9. регулировочный маховик;
10. крепление станины к сухарю;
11. сухарь.

На этом рисунке мы можем видеть подручник, который выполняет функцию площадки для расположения рабочего инструмента в данном случае стамески или резца. Вся конструкция удерживается на специальной опоре – подподручнике.

Подручник устроен таким образом, что может перемещаться поперек и вдоль станины. Таким образом, можно подобрать оптимальное положение с точки зрения расположения рабочего инструмента. После того как оптимальное расположение найдено, весь узел фиксируется поворотной рукояткой и стопором.

Установка подручника выполняется с тем расчетом, чтобы его кромка располагалась примерно в 3-5 мм от продольной стороны заготовки.

Совет: Заготовка не должна задевать подручник. Для этого в процессе установки прокручиваем заготовку на 360 и смотрим задевает или нет. Если задеваний нет, заготовку можно окончательно крепить.

Технология обработки пиломатериалов

Инструкция работы на токарном оборудовании начинается с заготовки пиломатериалов. При отборе пиломатериалов учитываются такие параметры древесины как наличие сучков, плотность и твёрдость древесины.

Древесина с сучками для токарной обработки не рекомендована, так как рабочий инструмент может расщепить заготовку. Древесина повышенной или пониженной плотности к обработке также не рекомендована, так как целесообразно использовать материалы с усредненными значениями.

С параметрами твёрдости и плотности вы можете ознакомится в этой таблице.

Правильно подобранные пиломатериалы нарезаются в соответствии с необходимыми размерами.

Важно: Размер заготовки в самом узком месте на 1 см должен быть больше размера будущего изделия.

Нарезанные заготовки подготавливаются в соответствии с особенностями фиксации в станке. После того как пиломатериалы подготовлены, можно приступать к их обработке.

Рассмотрим подробнее, какова инструкция токарной обработки деревянных заготовок.

Технология точения

Инструкция точения на токарном станке следующая:

• Размечаем центры по торцам заготовки.
• Крепим заготовку центрами задней и передней бабки.
• Выставляем подручник.
• Выполняем грубую (черновую) обработку рейером. Инструмент держим двумя руками: правой за рукоять, левой за лезвие. Инструмент ведем по подручнику слева на право.

Важно: При черновой обработке пиломатериалов стараемся крепче удерживать инструмент в руках и при этом не оказывать сильного давления на заготовку.

• Продолжаем обрабатывать древесину до тех пор, пока не дойдём до нужных размеров с припуском. Размер периодически проверяем штангенциркулем. Разумеется, для этого отключаем станок.
• Чистовую обработку проводим мейселем – это разновидность стамесок с прямой формой лезвия. Для сравнения лезвие райеора – выгнутое.

Совет: Для убирания припусков с торца делаем риски, на которые ориентируемся, стачивая слой древесины.

• После того как придали заготовке требуемую форму, выполняем финишную обработку наждачной бумагой.
• На заключительном этапе заготовка обрезается по краям мейселем. В некоторых случаях изделие просто вынимается из станка и отпиливается ножовкой.

Как выточить внутренние полости

Вытачивание полостей в заготовке выполняется следующим образом:

• В передней бабке фиксируем кусок древесины.
• С помощью рейера вытачиваем грубый контур изделия.
• Торец заготовки выравниваем мейселем или скребком.
• Полость выбираем рейером. Для этого разворачиваем подручник так, чтобы он располагался параллельно обрабатываемому торцу.
• Доводку внутренней формы полости выполняем стамесками с формой лезвия в виде крючка.
• Выполняем доводку внешней формы изделия.
• Шлифуем внешнюю и внутреннюю поверхность наждачной бумагой.
• Срезаем торец.

Технология обработки древесины на токарном станке с суппортом

Станки с суппортом — это отдельная разновидность токарного оборудования, где резец не нужно удерживать руками, так как он надежно закреплен в специальном держателе.

Резец в станках с суппортом передвигается в двух направлениях – к заготовке и от нее, и вдоль заготовки. В первом случае передвижение резца необходимо для того чтобы задать глубину выборки древесины. Во втором случае движение резца выполняется для того, чтобы выбрать древесину на нужную глубину по всей длине заготовки.

Передвижение резца в обоих направлениях выполняется посредством кручения маховиков. Несмотря на то, что цена оборудования с суппортом на порядок выше стоимости ручных моделей, качество обработки полностью оправдывает эту разницу.

Совет: Чем быстрее выполняется прохождение резца вдоль заготовки, тем менее качественной получается обработанная поверхность. Опять же, чем тверже древесина, тем медленнее нужно передвигать резец.
