Подробная фото и видео инструкция по изготовлению горелки на отработке из паяльной лампы

В настоящее время все электронные устройства содержат в конструкции сложную начинку из множества компонентов. Время от времени возникает необходимость в ремонте таких устройств.

Ремонт обычно заключается в замене неисправных деталей на новые. И если раньше возможно было просто обойтись для этого паяльником, то с появлением компонентов в корпусах BGA, даже использование термовоздушной пайки не всегда успешно.

Специалисты применяют ик паяльник или паяльную станцию, излучающую инфракрасные волны.

Можно ли заставить паяльную лампу работать на отработке?

Принцип действия обычной паяльной лампы заключается в воспламенении паров бензина, выталкиваемого под действием сжатого воздуха наружу. Этот эффект достигается за счет нагнетания воздуха в топливный бак горелки.

Что произойдет, если залить в паяльную лампу отработанное масло?

Само по себе масло, даже под давлением, испаряется плохо — его нужно нагревать. Из-за плохого распыления пламя будет неравномерным, и разжечь горелку будет сложно. Горит масло с образованием большого количества нагара и копоти, поэтому жиклер быстро закоксуется, уменьшится его сечение, и лампа выйдет из строя. Увеличение сечения жиклера тоже не даст ожидаемого эффекта — масло будет распыляться крупными каплями, что не позволит получить равномерное пламя факела.

Кроме того, отработанное масло часто содержит примеси: солярку, бензин, антифризы и даже воду, что может привести к вспышкам внутри лампы. Для использования отработки в качестве топлива для паяльной лампы придется устраивать систему фильтрации, что еще больше усложнит задачу.

Учитывая все сложности, использовать бензиновую паяльную лампу как горелку на отработке сложно и небезопасно. Поэтому необходимо доработать или полностью изменить ее конструкцию.

Не забываем о безопасности

Самое время вспомнить о безопасности! Сколько натворила паяльная лампа пожаров — не перечесть. Давайте не станем «умножать подвиги» прошлых поколений и будем действовать правильно:
• уж если приходится работать в помещении со стенами или полами из горючих материалов, то придется их металлическими или асбестовыми листами;
• канистра с бензином должна размещаться так далеко, чтобы открытое пламя ее не коснулось ни при каких обстоятельствах;
• да, все мы проливаем бензин при заправке лампы, придется его собрать песочком или тряпкам и унести по дальше от места работы;
• никаких скруток электрических проводов рядом и всяких искрящих щетками инструментов;
• работать на ветру паяльной лампой не положено, так как и бензин и пламя могут улететь куда угодно.

В чем отличия паяльной лампы и газовой горелки

1. Разная температура пламени и мощность нагрева. Паяльную лампу лучше использовать для подогрева или обжига. Но если надо расплавить или отрезать, то применяют газовую горелку.
2. Есть серьёзное конструкционное отличие. У лампы имеется резервуар для жидкого топлива и испаритель, которые всегда находятся рядом с открытым огнём. Эти детали добавляют опасности при использовании прибора, что не скажешь про горелку. Её ёмкости с газом можно держать на расстоянии от пламени.
3. Быстрота подготовки к работе. Паяльная лампа требует заправку, поднятие давления в резервуаре, прочистку форсунки. Для разогрева испарителя и приведения устройства в рабочее состояние потребуется некоторое время и дополнительный расход топлива. В этом плане газовые лампы намного практичнее. Они не требуют дополнительных манипуляций по подготовке.
4. Для обслуживания паяльной лампы нужно больше времени. Надо поддерживать в исправном состоянии форсунки, вентиль, клапан и все соединения этих деталей. В противном случае нарушится герметичность. Произойдёт вытекание бензина. Что ухудшит её работоспособность, создаст предпосылки для воспламенения и взрыва.
5. При эксплуатации газовой горелки практически нет посторонних запахов, что неминуемо во время работы с паяльной лампой.

Инструкция по настройке датчика движения: как правильно выбрать датчик и что нужно для его настройки (125 фото + видео)

Теперь видно, что газовая горелка технически более совершенна. Промышленностью выпускаются модели, которые могут полностью заменить паяльную лампу. Кроме того, они удобнее в использовании, намного функциональнее и безопаснее. Также следует помнить, что газ дешевле бензина. А значит можно сэкономить на расходном материале.

Какие поломки и неисправности наиболее вероятны

Берем «быка за рога» и сразу называем наиболее вероятные причины неадекватного поведения паяльной лампы:

• в емкости для топлива не удается создать и поддерживать достаточное давление воздуха для разбрызгивания топлива;
• топливо просачивается где угодно, но только не через жиклер;
• топливо из жиклера не распыляется, а вытекает струей, причем не ровной, как у известного животного.

Чаще всего, перечисленные «приключения» удается разрешить с помощью элементарной прочистки «больных» мест. Для этого необходимо иметь определенный набор инструмента.

Случается и такое, что реанимировать инструмент без замены деталей не получится. В такой ситуации большинство проблем устраняется с помощью специального ремкомплекта, который лучше приобрести заранее.

Ремкомплект для паяльной лампы

Вероятнее всего, проблема с давлением обусловлена неисправностью насоса. При наличии запасного, его просто меняют. В противном случае придется потрудиться над его ремонтом своими руками.

Если приходиться постоянно качать воздух, значит он выходит через предохранительный или рабочий клапан или резьбовые соединения. Помогает очистка поверхностей названных узлов и замена прокладок.

Если топливо из форсунки не распыляется, а выходит в каком то другом виде, нормальное пламя не получится. Наиболее вероятная причина — грязное топливо. Придется бензин слить и залить чистый, предварительно промыв емкость. Разумеется, жиклер и все каналы подачи топлива следует прочистить, промыть и продуть до новой заправки лампы.

Случается, что прочистка не помогает и топливо продолжает вытекать в виде струи. Так оно и будет, если инструмент не прогрет в достаточной мере. Если и прогрев не помогает, придется поменять жиклер горелки.

Иногда бензин стекает по штоку крана регулировки пламени. Так и до пожара не далеко! Останавливаем работу, разбираем регулировочный кран и меняем его уплотнение, в роли которого выступает сальниковая набивка.

Самодельная газовая горелка из паяльной лампы

Газовая горелка – полезное устройство, она может пригодиться и для горна, и для пайки и во многих других случаях.

Это устройство можно купить, но и самодельная газовая горелка работает не хуже, а сделать ее не так трудно.

Конечно, получить аналогичные промышленному оборудованию мощности вы не сможете, но для ремонта и ряда мелких операций такая горелка вполне сгодится.

Как доработать горелку?

Для управления потоком топлива нужно установить на устройство для пайки регулирующий кран и рассекатель пламени. Крановый механизм можно поставить как на само устройство, так и на идущую от него трубку

Важно установить его так, чтобы пользование им не было затруднительным

Оптимально установить его примерно через 2-3 сантиметра от ручки. Кран можно снять с любого подходящего устройства или купить новый. Удобнее всего поставить его в точку соединения трубки, дополнительно уплотнив соединение во избежание утечки.

Рассекатель можно сделать из латуни. Если у вас найдется заготовка в форме цилиндра, с отверстием для трубки с одной стороны и меньшим отверстием с противоположной. Такая заготовка будет нуждаться в минимальной обработке, а работать будет максимально эффективно.

Устанавливая рассекатель на трубку, следите, чтобы его края были на пару миллиметров впереди края форсунки. Такое положение не только защитит пламя от задувания ветром, но и обеспечит стабильный приток кислорода и максимальную мощность при горении.

Можно сделать рассекатель и более простым способом. Для этого понадобиться латунная трубка чуть большего диаметра, чем был использован для изготовления самой горелки.

В этом случае следует использовать параллельное крепление.

На выходе из форсунки появится область низкого давления, поэтому воздух будет притягиваться к ней и улучшать горение.

Заключение + видео

Самодельная газовая горелка – устройство несложное. Она похожа на используемый туристами и на дачах примус. Отличаются они лишь габаритами и видом используемого топлива.

Нагнетать в устройстве давление до повышенного уровня не требуется – баллоны уже имеют достаточное давление для качественной работы. Лучше всего предпочесть баллоны и пропаном или смесью бутана и пропана.

Если сделать ее в соответствии со всеми приведенными рекомендациями, устройство получится надежным и прослужит вам много лет.

Газовые горелки для пайки своими руками: инструкция по изготовлению из подручных средств

Во время ремонта автомобиля иногда приходится прибегать к пайке различных металлических деталей.

Необходимая для этого горелка относится к тем инструментам, которые не обязательно приобретать в магазине — ее легко можно изготовить самостоятельно.

Подобные навыки могут оказаться весьма полезными, ведь не всегда имеется возможность съездить в строительный супермаркет, да и перебои с финансами — вполне распространенное явление.

Температура плавления припоя должна быть выше, чем рабочая температура, при которой эксплуатируется паяное изделие; и в то же время ниже, чем температура плавления основного материала.

Газовая горелка как раз и нужна для того, чтобы нагреть припой и сделать его таким образом достаточно вязким.

Очевидно, что для удобства работы ее факел должен сохранять стабильную форму и температуру.

Преимущество данного инструмента заключается в способности обрабатывать зоны с большой площадью — электропаяльнику такая задача окажется не под силу.

При этом простенькую маломощную горелку можно без особых хлопот изготовить своими руками.

С помощью самодельной горелки можно будет сделать массу полезных дел. Ее возможностей окажется вполне достаточно для пайки медных и латунных сосудов, входящих в состав радиаторов, интеркулеров и теплообменников, а также для пайки с применением твердых припоев.

Кроме того, только с помощью данного инструмента можно осуществить разборку радиатора с целью замены его сердцевины, а также выполнить замену в нем сот.

Ик паяльная станция своими руками v2

Радиомастера и любители часто встречаются с разными поломками радиотехники. Для ремонта может использоваться обычный паяльник с медным наконечником, но с продвижением технологий, в некоторых приборах устанавливаются очень маленькие детали.

Обычным паяльником с такими приборами работать неудобно или совсем невозможно, к примеру, SMD элементы необходимо припаивать посредством разогрева общей зоны пайки. Для проведения таких процессов существуют различные паяльные станции и фены.

Нижний подогрев плат (термостолы)

Термостолы разных размеров в ассортименте для нижнего равномерного подогрева печатных плат для ремонта и производства печатных плат а так же для пайки оплавлением по термопрофилю.

Держатель оснащеается четырьмя поворотно-выдвижными крепежными лапками с крупным зубом, а также четырьмя лапками с мелким зубом.

При использовании рамки повышается удобство работы с маленькими печатными платами, которые прочно фиксируются над нагревателем с регулируемым зазором.

Они также могут применяться для пайки оплавлением паяльной пасты по термопрофилю при единичном или мелкосерийном производстве печатных узлов. На практике иногда приходится решать очень сложные задачи нагрева печатных узлов без права на ошибку.

Групповая пайка термокондуктивной тислойной печатной платы с SMD по термопрофилю с использованием термостола. Иногда для улучшения теплопроводности требуется паять компоненты с прижимом под вакуумом.

Большинство предприятий оборонно-промышленного комплекса и сервисных центров России по достоинству оценили функциональность и высокие технические характеристики термостолов марки ТЕРМОПРО. Термостолы нашей марки это более 15 лет проверенной истории производства и эксплуатации.

За это время технология подогрева и пайки плат, отточена до совершенства.

Термостолы для промышленного применения — прочный стальной корпус, эффективная теплоизоляция, блок управления в отдельном корпусе, стабильность технических характеристик — все это свидетельства надежности изделия, рассчитанного на срок эксплуатации более 8 ле т. Дополнительный термодатчик — обеспечивает контроль реальной температуры печатной платы.

Встроенный измерительный канал с цифровой фильтрацией повышает точность измерения и поддержания температуры. Пайка и нижний подогрев по термопрофилю — термостолы обеспечивают автоматическую пайку печатных плат путем оплавлением паяльной пасты по термопрофилю с формированием зоны охлаждения.

Пайка осуществляется контактным способом с размещением платы непосредственно на рабочей поверхности термостола.

Обратная связь в процессе пайки обеспечивается термодатчиком установленном на печатной плате и специальным алгоритмом, который автоматически корректирует температуру в соответствии с термопрофилем.

Эта функция очень удобна при изготовлении сложных прототипов и мелкосерийной пайке печатных плат, существенно экономя время и обеспечивая качество пайки на уровне конвейерных печей оплавления.

Нормированная равномерность температурного поля нагревателя — обеспечивает подогрев с минимальной деформацией как тонких, так и массивных печатных плат. Высокая удельная мощность и эффективная теплозащита — обеспечивают направленный нагрев плат и быстрый выход на рабочую температуру. Встроенная аппаратная и программная автоматика — обеспечивают безопасную эксплуатацию оборудования.

Незаменимое оборудование для ремонта телевизоров, ноутбуков, компьютеров, так же часто применяется, как оборудование для ремонта автомобильных блоков, станков с ЧПУ и, конечно повсеместно используется широкоформатный нижний подогрев в качестве оборудования для ремонта электроники. Fix Apple -The Kardi Lab. Нижний подогрев для плат смартфонов, планшетов, ремонта планок оперативной памяти. Платы от SSD дисков.

Сушка небольших плат, чипов. Реболл оперативной памяти. Легкая, быстрая и безопасная замена микросхем. Это опытная модель, производится по особой заявке. Термостол этой модели производится по предварительным заявкам партиями не менее 5-ти компектов. Регулируемый рамочный держатель печатных плат РД Обеспечивает фиксацию и перемещение печатной платы любой формы над нагревателем термостолов.

Воздушный зазор между платой и нагревателем регулируется. Воздушный охладитель FC Обеспечивает регулируемое охлаждение печатной платы. При пайке по термопрофилю обеспечивает автоматическое формирование зоны охлаждения термопрофиля за счет подключения к компьютеру через USB.

Тепловые экраны К, К, К Закрывает нагреватель превращая термостол в настольную камерную печь. Повышает эффективность нагрева, снижая влияние внешних факторов на тепловой процесс. Шарнирный прижим термодатчика ПДШ Обеспечивает быструю установку и правильную ориентацию термодатчика на плате в одно движение.

Существенно ускоряет процесс установки термодатчика избавляя оператора от необходимости клеить датчик к плате при помощи каптонового скотча.

Универсальные магнитные держатели печатных плат. Магнитные держатели печатных плат быстро устанавливаются на любые термостолы серии НП и обеспечивают удобную и быструю фиксацию печатных плат над нагревательной поверхностью.

Обеспечивают удобную установку печатной платы непосредственно на плоский нагреватель. Применение этих стоек не сдерживает свободное тепловое расширение платы предотвращая ее деформацию. Высота стоек воздушный зазор подобрана так, чтобы исключить самопроизвольное отпаивание компонентов с нижней стороны при нагреве платы.

Сделать термостол своими руками конечно же можно. Не становитесь жертвой мошенников! Обращайтесь за запчастями к производителю! Для этого рекомендуется перед покупкой произвести следующие действия:.

Узнать, кто был первым хозяином оборудования, в каком городе и год выпуска оборудования. Запросить у продавца серийные номера они наклеены на днище терморегуляторов.

Перед оплатой обязательно следует подключить терморегуляторы к компьютеру и при помощи приложения Термопро-Центр сверить наклеенные серийные номера их иногда переклеивают с электронными для этого обратитесь в ТЕРМОПРО и мы расскажем как это сделать.

При этом ни на дисплее оборудования ни на экране компьютера не должно появлятся сообщений об ошибках и других предупреждений.

Только после этого соглашайтесь на оплату покупки. Оборудование напрямую от российского производителя. Уважаемые коллеги! Отправить заявку на оборудование Заказать у производителя напрямую или задать вопросы по оборудованию и стоимости.

Термостол для нижнего подогрева плат миниатюрных размеров. Термопро НП Обзор нижнего подогрева. JustNote Нижний подогрев для плат смартфонов, планшетов, ремонта планок оперативной памяти.

Термостол для нижнего подогрева плат с 6-ю инфракрасными излучателями Elstein — Германия.

Регулируемый рамочный держатель печатных плат РД Обеспечивает фиксацию и перемещение печатной платы любой формы над нагревателем термостолов. Воздушный охладитель FC Обеспечивает регулируемое охлаждение печатной платы.

Тепловые экраны К, К, К Закрывает нагреватель превращая термостол в настольную камерную печь. Шарнирный прижим термодатчика ПДШ Обеспечивает быструю установку и правильную ориентацию термодатчика на плате в одно движение.

Универсальные магнитные держатели печатных плат Магнитные держатели печатных плат быстро устанавливаются на любые термостолы серии НП и обеспечивают удобную и быструю фиксацию печатных плат над нагревательной поверхностью.

Также может предлагаться заблокированное оборудование разобранное на запчасти. Как не стать жертвой мошенников? Для этого рекомендуется перед покупкой произвести следующие действия: 1.

ТЕРМОПРО предотвратило несколько случаев покупки обремененного оборудования к счастью такового не много людьми, которые следовали нашим рекомендациям. Принципиально отличный сервис. Обратный звонок.

Наименование организации Уважаемые коллеги! Нажимая на кнопку Отправить вы даёте своё согласие на обработку своих персональных данных.

Термостолы нашей марки — это 13 лет проверенной истории производства и эксплуатации. Для ускорения прототипы и мелкие серии сложных узлов вполне можно паять на термостолах.

Пайка алюминиевых печатных узлов при мелкосерийном выпуске светодиодной продукции на термостолах серии НП.

Предварительный подогрев печатных узлов на термостлах при ручной пайке и ремонте SMD с помощью паяльников и мини-фенов.

Профессиональный монтаж и ремонт сложных печатных узлов содержащих микросхемы BGA и микросхемы с малым шагом выводов, а также восстановление шариковых выводов микросхем BGA ребол BGA.

Термостолы серии НП это также: Подогрев плат на радиаторах; Подогрев керамических компонентов перед пайкой; Замена сенсорных панелей на смартфонах и планшетах; Подогрев солнечных фотоэлементов и кремниевых пластин; Термоотверждение клеев; Утилизация печатных плат.

По заказу производим столы радиомонтажника со встроенным нижним подогревом печатных плат.

Цена 27 руб. Цена 29 руб. Цена 33 руб. Цена 31 руб. Цена 34 руб. Цена 36 руб. Цена 35 руб. Цена 37 руб. Цена 41 руб. Цена 44 руб. Цена 45 руб.

Цена 46 руб. Цена 50 руб. Цена 62 руб. Цена 64 руб. Быстродействующие регуляторы температуры.

Изготовление инфракрасного паяльника

Паяльные станции, работающие на инфракрасном излучении, за редким исключением, используются для прогрева распаявшегося процессора, моста или проца на видеокарте. Как известно, процессоры очень плохо переносят перегрев, и зачастую, при интенсивной нагрузке и плохом теплоотводе, происходит распаивание низкотемпературного припоя контактов от площадки.

Одним из варварских способов восстановления контакта является прогрев «тела» процессора дозированным тепловым излучение. Это можно сделать обычным феном или даже утюгом, но после подобных процедур положительный эффект достигается в одном из трех случаев. Поэтому специалисты-самодельщики предпочитают строить паяльные станции инфракрасного нагрева.

Изготовление корпуса и нагревательных элементов

Конструктивно паяльная станция состоит из четырех основных элементов:

• Нижнего нагревательного блока;
• Верхнего нагревательного блока;
• Штатива и блока управления нагревателями.

Между верхним и нижним корпусом укладывается материнская плата компьютера так, чтобы инфракрасный поток от верхней системы нагрева был направлен преимущественно на цель — корпус процессора. Остальная часть платы закрывается от нагрева алюминиевой пластиной или фольгой с вырезанным окном под процессор.

Нижний корпус паяльной станции применяется для создания теплового экрана, проще говоря, для дополнительного подогрева платы, чтобы уменьшить потери тепла за счет конвекции воздуха.

Важно! Вся хитрость паяльной станции заключается в том, чтобы сделать нагрев не только эффективным, но и управляемым, то есть, нельзя допустить перегрева корпуса, поэтому в конструкции используется термопара и интерфейс управления галогенками.

Газовая горелка: что это такое и зачем она нужна?

Пылесос своими руками: пошаговая инструкция как сделать простой и эффективный обычный и моющий пылесос (90 фото и видео)

Это устройство, приготавливающее смесь горючих газов, позволяющее сформировать устойчивый факел, которым можно производить различные виды работ. Конструкция горелки и применяемый вид топлива, позволяет управлять интенсивностью процесса горения в более широких пределах, чем это возможно, работая с паяльной лампой. Газовая горелка не имеет резервуара с горючей смесью, который при неверной эксплуатации может взорваться. Принцип работы проще. Области применения шире, вот пять основных из них:

1. Для освещения. Несмотря на широкое применение для этих целей электричества, необходимость в газовых осветительных фонарях полностью не пропала. Сейчас выпускают много специальных моделей, которые дарят свет любителям ночного отдыха на природе.
2. Газовые горелки для котлов систем отопления.
3. Для нагрева больших объёмов воздуха. Например, помещений в холодное время года или подачи разогретой смеси летучего газа в оболочку аэростата.
4. Для производства сварочных работ, пайки, наплавки и резки металлов с высокой температурой плавления (боле 1100 °C).
5. Газовые горелки бытового и хозяйственного назначения. Используют как для приготовления пищи, так и в строительстве, ремонте или обслуживании техники.

Большая область применения газовых горелок предполагает множество конструктивных разновидностей, которые отличаются:

• По способу смешивания газа и окислителя
• Типу подачи горючей смеси.
• Виду применяемого топлива.

Сборка

Инфракрасную головку мощностью около 400-450 Вт, необходимо закрепить на штативе, используя крепеж, элементы которого легко приобрести в торговой сети, для контроля температуры верхнего нагревательного узла необходимо применить вторую термопару.

Она должна быть установлена вместе с нагревателем. Кабель можно проложить в гибком металлорукаве. Штатив паяльной станции необходимо крепить таким образом, чтобы ИК-головка могла свободно перемещаться над всей поверхностью.

На корпусе термостола необходимо предусмотреть кронштейны для фиксации платы. Она должна располагаться на несколько сантиметров выше галогеновых ламп. Для кронштейнов можно применить подходящие алюминиевые профили.

Контроллер для инфракрасной паяльной станции помещается в корпус, который можно изготовить самостоятельно из листового металла, лучше из оцинкованной стали.

При необходимости в корпус можно встроить такие же вентиляторы охлаждения, какие используются в корпусе компьютера.

После сборки самой конструкции предстоит отладка всей схемы инфракрасной паяльной станции. Это производится опытным путем, многократно запуская схему и производя замеры. Процесс нелегкий, но после настройки он даст свои результаты – паяльная станция будет работать правильно.

Особенности изготовления

Печь для бани своими руками: виды, инструкция по изготовлению и установке

Особенности конструкции в том, что она очень проста в эксплуатации, следов копоти и отталкивающих запахов в процессе применения газовой горелки нет. Этот прибор компактен и его использовать можно фактически везде. Основным компонентом горелки считается промвентиль. Можно приобрести новую деталь, однако, и бывшие в употреблении, но находящиеся в рабочем состоянии вполне подойдут. Процесс изготовления горелки своими руками начинается с рукоятки, затем делается корпус и форсунка.

Чтобы получилась безопасная в эксплуатации и не тратящая топливо зря горелка, нужно взять за правило отказ от масштабирования и корректировок схем примера.

Справедливости ради стоит отметить, не все газовые приборы рассчитывают по законам газовой динамики. Но если изготовитель изменяет габариты деталей конструкции, то число Рейнольдса топлива (либо подсасываемого воздуха) выйдет за рамки, обозначаемые в оригинальном изделии. Горелка при такой «импровизации», если давать оптимистичный прогноз, станет коптить и будет «прожорливой», а то и вовсе будет опасной в эксплуатации.

И еще одно важное замечание, касающееся особенностей изготовления горелок: повышать ее мощность выше 10 кВт нельзя. И вот почему

При КПД горелки 95% (что является прекрасным показателем для любительского изобретения), при мощности прибора 1 кВт на его саморазогрев уйдет 50 Вт. Обжечься о конструкцию теоретически можно, но взрывом она не чревата. А вот если горелку соорудить на 20 кВт, 1 кВт будет лишним. Пороговое проявление выражается тем, что горячо, либо вспыхивает конструкция. Потому те чертежи горелки, что ориентируются на 7-8 кВт, не стоит рассматривать.

Необходимый ремонтный инструмент

Для ремонта могут потребоваться следующие инструменты:

• разводной гаечный ключ;
• отвертки;
• плоскогубцы;
• небольшая кисть;
• швейная игла или тонкая стальная проволока.

Из материалов, возможно, потребуется сальниковая набивка, стальные шайбы и гайки, бензин или керосин.

Гаечным ключом и отвертками нужно будет разбирать инструмент и его узлы, чтобы обеспечить доступ к неисправной детали. Плоскогубцы потребуются, если придется держать иглу для прочистки отверстия жиклера, не разбирая горелку. Кроме того, плоскогубцами удобно придерживать какие-либо винты от прокручивания во время сборки-разборки. Кисть необходима, чтобы отмыть загрязнения, попавшие в корпус и горелку. Желательно, чтобы кисть была длинной с жесткой натуральной щетиной.

Как сделать газовую горелку из паяльной лампы

В этом обзоре автор решил сделать из старой паяльной лампы, работающей на бензине, газовую горелку. Процедура эта несложная, и не займет много времени.

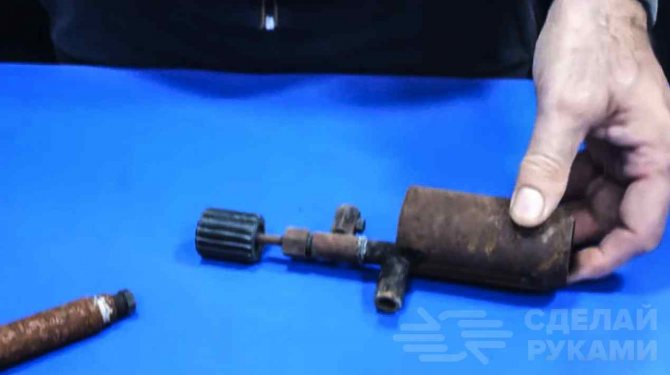

Первым делом необходимо будет снять с паяльной лампы горелку — она и послужит основным элементом нашей самоделки.

По большому счету, это полноценная горелка: подключай шланг с газового пропанового баллона, и пользуйся. Но для того чтобы удобно было ею пользоваться, потребуется еще смастерить ручку и переходник на шланг.

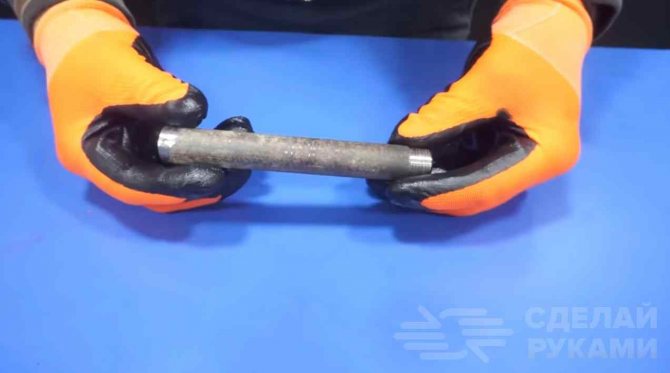

Первым делом необходимо будет отрезать кусок металлической трубки подходящего диаметра и нарезать на конце резьбу.

Другой конец трубки (без резьбы) привариваем к нижней части горелки. Сварной шов зачищаем лепестковым диском для болгарки.

Инфракрасный обогреватель

Использование самодельных газовых горелок может натолкнуть на мысль о собственноручном создании инфракрасного обогревателя. Такие обогреватели созданы для обогревания домов или гаражей, в условиях постоянно растущей цены на газ. Самым простым способом сохранить тепло является использование обыкновенной пищевой фольги. Ее необходимо закрепить на стене позади батарее. Тепловые потоки будут отражаться от алюминиевой поверхности в помещение, что не позволит уйти теплу сквозь стены.

В более сложном варианте можно использовать спираль. Для этого нужно приобрести в магазине спираль накаливания и инфракрасный порт. Делать такое устройство достаточно просто: спираль требуется уложить в металлический блок, который подключается к электросети. К полученной конструкции присоединяется инфракрасный порт. Данное устройство работает на основе способности порта распространять в помещение тепловую информацию, получаемую от горячей спирали.

Для гаражей или иных маленьких нежилых помещениях лучше всего подойдет обогреватель, созданный на основе маленькой жестяной коробки и графитового песка. Такое устройство достаточно компактно, оно не требует много место, при этом прекрасно справляется с поставленными перед ним задачами. Перед началом работы емкость необходимо тщательно промыть и просушить

Она может быть какого угодно диаметра и размера, важно, чтобы она полностью подходила под ваши представления о том, каким должен быть будущий обогреватель

Графит необходимо перемешать с мелким песком в отношении один к одному и наполовину заполнить коробку. Из листа жести нужно вырезать круг, диаметром подходящий под железную емкость, и прикрепить к его краям выводной провод. Эту конструкцию нужно уложить на смесь песка и гранита, после чего засыпают оставшейся смесью. Далее емкость нужно плотно закрыть крышкой, чтобы искусственным образом создать давление внутри ее. Второй провод корпуса емкости подключается к автомобильному аккумулятору.

Регулировать температуру нагрева такого устройства можно с помощью крышки. При более плотном закручивании температура жестяной коробки будет сильнее. При меньшем он будет терять тепло

Важно не давать такому обогревателю перегреваться. В таких случаях коробочка начнет светиться красным или оранжевым свечением

При перегреве происходит процесс спекания песка, что приводит к потере эффективности работы газовой горелки самодельной. Чтобы ее восстановить, нутро потрясти устройство.

Газовый инфракрасный обогреватель более затратен по материалам, так как требует приобретения небольшой инфракрасной керамической грелки. Лучше всего не покупать большое устройство, так как “питаться” оно будет от маленького пропанового баллона, объемом 1 литр. Кроме этого необходима горелка – насадка со специальным краном. В первую очередь необходимо избавиться от всех форсунок горелки, оставив лишь трубу и кран. На трубу надевается шланг, который должен быть длинной чуть более полуметра. К этому устройству и подключается баллон с газом

Очень важно, чтобы при этом он находился в вертикальном положении, так как перемещение газа идет вверх, а не горизонтально. Такой обогреватель работает в течении двух часов на обычном 200-граммовом баллоне

Рыбаки часто пользуются подобным приспособлением во время зимней рыбалки в палатке. Запас баллонов с газом позволяет комфортно провести ночь на льду. Кроме того, эта конструкция безопасна, в ней нет открытого огня, который может нанести вред. Керамической плитке достаточно 10 минут до полного разогрева, после чего она начинает активно излучать тепло, нагревая воздух вокруг себя.

Как сделать газовую горелку своими руками? Или обогреватель? Очень просто! Главное знать внутренне устройство данных аппаратов для того, чтобы иметь представление о ее работе. После этого изготовление самодельной конструкции не составит труда. Главное, не забывать про соблюдение технике безопасности при работе с открытым огнем или его источниками.

Газовый горн

Газовый горн, сделанный своими руками, должен отличаться практичностью. Стенки его складываются из шамотного кирпича.

Порядок изготовления следующий:

• Ведется подготовка огнеупорного кирпича.
• Складываются стенки горна. Количество материала различное, в зависимости от сложности и размера корпуса.
• При помощи ножовки идет обработка поверхностей.
• Все элементы плотно подгоняются. Наличие щелей не допускается.
• В передней части устанавливается порог.
• Сзади прорезается прямоугольной формы отверстие. Оно служит как для вентиляции, так и для работы с длинными заготовками.
• Сбоку, под газовую горелку, вырезается отверстие соответствующего диаметра.
• Газовая горелка изготавливается из нержавейки. Это труба, заваренная с одного конца и с металлической сеткой на другом.

Такой горн имеет свои преимущества:

• Печь конструктивно проще, чем угольный горн.
• Простая подача топлива и несложная регулировка температуры.
• Небольшой вес.
• Невысокая себестоимость.

Существуют и другие разновидности газовых горнов, изготовленных из металла. Принципиальных различий между ними нет.

Рисунок 3: Чертеж горелки для газового горна

Небольшая переделка паяльной лампы

У каждого наверное в гараже, где-то в закрамах лежит старая паяльная лампа, которая служила нам верой и правдой долгие годы. Но и сейчас в некоторых случаях она не заменима, например для разогрева двигателя.

Ведь всегда наши отцы в 30-40 градусные морозы разогревали технику этими лампами. Вот и я вспомнил на днях про эту лампу, так как двигатель отказывался заводиться при -30.

Итак, решил я её немного модернизировать, а то накачивать каждый раз её руками, что-то уже стало не охота))), тем более у меня насос в лампе немного не исправен был, накачиваешь, накачиваешь, а она поработает немного и опять накачивай.

И вот что я сделал, я первым делом выбросил все внутренности этого насоса, то есть поршень с ручкой, пружины, шайбу, оставил один клапан. Потом взял сверло на 10 мм и просверлил в крышке дырку, вставил туда сосок от бескамерки (купил в автозапчастях).

Вставлять его надо с внутри немного смазав маслом или мылом, чтобы легче зашёл.

Теперь нам осталось только залить бензина, накачать насосом или компрессором 2 или 3 атмосферы и вперёд. Через полторы минуты розжига лампа готова к эксплуатации.

Автор; Никита Андреевич г.Екатеринбург

Обращение со старыми лампами

Старые, давно не используемые паяльные лампы необходимо сначала осмотреть снаружи. При осмотре нужно проверить насколько легко открываются все клапаны, крышка резервуара. Регулировочный кран должен легко поворачиваться.
После этого нужно проверить корпус на герметичность. Для этого насосом накачивают воздух в лампе, не заправленной топливом. Затем кисточкой наносят густой мыльный раствор на все резьбовые соединения, кран. Проверять нужно в закрытом состоянии и в открытом.

Если все соединения герметичны и насос исправно создает давление в корпусе, кран выполняет свои функции, открывая и закрывая горелку, можно заправлять лампу и запускать.

Источник

Самодельные газовые горелки

Основными компонентами изготовления мощных газовых горелок являются промышленные вентили. Они могут быть новыми, однако для самодельного устройства достаточно использовать бывшие в употреблении при отсутствии утечки газа. Предназначены они для работы в паре с 50-литровым газовым баллоном на пропане, имеющим угловой вентиль и редуктор.

Горелка с вентилем ВК-74

Устройство данной горелки изображено на рис. 1. За основу принят вентиль кислородного баллона ВК-74.К выходному концу устанавливается выточенная на токарном станке штуцер-рукоятка, к рифленой части которой подключается шланг от баллона. На часть вентиля с конической резьбой К3/4˝ , которой он соединялся с газовым баллоном, накручивается колпачок с подготовленным отверстием с резьбой для жиклера. Можно использовать готовый вариант паяльной лампы или газовой плиты.

Сопло изготовлено из отрезка стальной трубы 1/4˝ длиной 100 мм и приварено к колпачку на двух отрезках проволоки ∅5 мм. Между колпачком и соплом следует оставить расстояние 15 мм для поступления воздуха в зону горения. Подгибом проволочных держателей регулируют положение сопла, чтобы добиться центрового положения пламени.

Последовательность действий для розжига горелки:

1. Откройте вентиль баллона;
2. Поднесите зажженную спичку к соплу и медленно открывайте вентиль горелки;
3. Контролируйте зажигание газа;
4. Регулируйте пламя вентилем горелки

Самодельная газовая горелка данной конструкции имеет один недостаток, связанный с особенностью расположения вентиля. Поток газа направлен в противоположную сторону нормальному положению. Сальниковые уплотнители испытывают постоянное давление газа( вт.ч. при закрытом вентиле), поэтому необходимо постоянно следить за герметичностью уплотнителей.

Горелка, переделанная из ацетиленового газореза

Если у вас есть ацетиленовый резак с неисправным краником подачи кислорода, не спешите его выбрасывать. Он также сгодится для изготовления горелки(рис 2.). Переделки требует смесительная камера ,содержимое которой нужно удалить для снижения веса. Потребуется удалить кислородный ствол и кран. Образовавшееся отверстие запаять твердым припоем. Шланг, идущий от редуктора газового баллона, присоединить к штуцеру с левой резьбой М16 × 1,5.

Накидной гайкой на смесительной камере закрепить самодельный наконечник, согнутый под 45°, чтобы было удобнее работать с горелкой. На резьбу наконечника навернуть фланец с приваренным к нему соплом.

Одним из вариантов исполнения такой горелки является использование колпачка с резьбой М22 × 1,5. Конструкция сопла здесь аналогична соплу вышеописанной горелки. Самодельная газовая горелка готова к работе.

Газовая мини горелка

Мини газовые горелки больше подходят для работы с мелкими деталями. За основу мини горелки берется игла для накачивания мячей. В ней необходимо сделать пропил, чуть дальше середины иглы.Некоторые иглы уже имеют подобное отверстие, что значительно ускоряет процесс работы. Далее нужно взять иглу для шприца, и согнуть ее примерно на 45 градусов посередине.

Конструкция мини газовой горелки

Заостренный конец иглы для шприца лучше всего заточить, чтобы он был прямым. После этого ее нужно вставить в иглу для мяча таким образом, чтобы один ее конец выходил через отверстие, а второй выступал из большой иглы на несколько мм. Получившуюся мини конструкцию следует зафиксировать с помощью припайки. После этого к основаниям двух игл необходимо присоединить капельницы. Зажимы – регуляторы капельниц нужно сдвинуть как можно ближе к иглам. В получившейся горелке они будут выполнять роль регуляторов подачи газа и воздуха. Их тоже нужно скрепить между собой, и делать это лучше всего с помощью термопистолета. Остается лишь подключить к готовому устройству источник сжатого газа, горелка готова к использованию. Такая самодельная газовая горелка может нагревать предметы до 1000 градусов

Работать с ней следует осторожно, соблюдая технику безопасности

Горн на отработанном масле

Учитывая, что нефтепродукты дорогие, выгодно использовать горн на отработанном масле. Чтобы изготовить горн на отработке используются детали, отслужившие свой срок. После переработки печей, проявился существенный недостаток — отработанная смесь плохо зажигалась. Чтобы устранить эту проблему, в горн на отработке был встроен дополнительный отсек. Здесь происходит предварительный подогрев масла углем или дровами. Для улучшения горения, топливная отработка проходит через фильтры, в нее добавляется солярка или бензин.

Как результат, горн на отработке имеет преимущества в виде желтого огня и стабильной температуры.

Изготовить его можно своими руками:

• Изготовление идет из шамотного кирпича, габаритами: 85×48×40 см.
• Свод выполняется в виде арки, для удержания температуры.
• Корпус полностью оббит листами железа. На боковые стороны используется толщина 1,5 мм, а верх и низ подбиваются листами 2 мм.
• Опоры изготавливаются из уголков исходя из веса конструкции.

В камеру, вентилятором, ведется нагнетание воздуха. На возвышении установлен резервуар с отработкой. Из него масло по трубопроводу попадает в камеру, где подхватывается воздухом, который движется под давлением 2 атм. Отработка разбивается и подается в форсунку.

Схема печи на отработке:

Что там внутри?

Уж если мы беремся за ремонт «огнедышащего дракона» следует разобраться, что в нем внутри:

1. Резервуар для горючего 2 нужен не только для топлива, но и для сжатого воздуха над ним. В емкости предусмотрено заливное отверстие с крышкой 11.
2. Топливо подается в смесительную трубу 7 по каналу смесителя 5, а регулировка интенсивности пламени осуществляется с помощью вентиля 10.
3. Через сопло 8 подаются пары топлива.
4. Насос 12 позволяет создать в емкости рабочее давление. Он дает возможность повысить давление.
