Ленточная пилорама своими руками: фото инструкция, схема лесопилки, видео уроки

Потребность построить навес может возникнуть по разным причинам. Но как построить деревянный навес своими руками?

Кому-то нужен навес, чтобы защитить автомобиль от осадков. Кто-то строит навес, который будет использоваться как летняя веранда.

Или же как защита дров, бассейнов, мангалов от внешнего воздействия окружающей среды. Все варианты использования деревянного навеса перечислить невозможно. У каждого свои потребности, возможности и мысли, на этот счет.

Поиски идеального места

Оптимальные условия — собственная мастерская или иное помещение для обработки подобных материалов. Минимальная площадь такой постройки — 18 м2. Самый незамысловатый выход из положения — «дислокация» пилорамы под открытым небом, но у него есть большой недостаток. Это опилки, летящие на свою территорию, а также опускающиеся на соседние участки.
В этой ситуации самый разумный выход — строительство вокруг агрегата сплошного забора. В роли материала для заграждения может выступить фанера либо поликарбонат. Большой навес, устроенный над пилорамой, тоже неплох, так как крыша позволит работать при любых погодных условиях. Следующее требование — место, где будет храниться изготовленный пиломатериал, поэтому и данный вопрос надо решить до начала составления проекта.

Устройство и принцип действия ленточного лесопильного агрегата

Современная ленточная пилорама представляет собой настоящий автоматизированный комплекс

Ленточной пилорамой называют универсальный станок, которым выполняют продольную распиловку брёвен с целью получения стандартных пиломатериалов — досок, бруса, шпал, лафета. Конструктивно агрегат состоит из четырёх основных узлов: ленточной пилы и её привода, механизма передвижения пильной рамы, устройства для регулировки высоты рабочего полотна и зажимного приспособления для крепления кругляка. Лесопилка приводится в действие электромотором или двигателем внутреннего сгорания. Независимо от используемого силового агрегата, его мощность должна обеспечивать длительную работу оборудования без перегрузок. Для непрофессионального станка будет вполне достаточно асинхронной электрической машины мощностью 5 кВт или бензиновой (дизельной) установки 6 – 8 л. с. Во время работы станка вращающий момент передаётся на рабочие колёса (шкивы) с установленной «бесконечной» пильной лентой шириной до 60 мм. Поскольку во время работы полотно пилы нагревается и провисает, используется натяжной механизм гидравлического или пружинного типа.

Устройство пильной рамы

Продольное перемещение рамы с установленным механизмом привода осуществляется по рельсам, установленным на прочном бетонном основании. Для этого в нижней части корпуса агрегата смонтированы стальные закалённые ролики, лёгкость вращения которых обеспечивают шарикоподшипники закрытого типа. От протяжённости рельсовых направляющих зависит максимальная длина обрабатываемого леса.

Толщина срезаемого с бревна древесного пласта определяется высотой пильного полотна над уровнем пола и регулируется специальным узлом, который включает парную резьбовую передачу и механизм её привода. Благодаря одновременному вращению двух винтов, расположенных по краям каретки, обеспечивается её перемещение по вертикальным направляющим и исключается перекашивание пилы.

С помощью лесопилки ленточного типа можно получить материал любой толщины при минимальных потерях на опилки

Смещение бревна во время работы агрегата предотвращает зажимное устройство, которое собирается из направляющей в виде круглой трубы и установленных на ней с большим зазором втулок с зацепами. Перекос подвижного узла с установленными «когтями» приводит к заклиниванию устройства, благодаря чему обеспечивается неподвижность кругляка в процессе обработки. Чтобы лучше представить работу этого приспособления, внимательно осмотрите представленную иллюстрацию.

Работа зажимного приспособления

Принцип действия лесопильного агрегата предельно прост. Бревно, предназначенное для распиливания, укладывают в ложе между рельсовыми направляющими. Затем его фиксируют зацепами, которые расклинивают несколькими ударами молотка в края подвижных узлов. Каретка с ленточной пилой подводится к торцу кругляка, после чего выставляется высота рабочего полотна. После включения станка оператор плавно передвигает пильную раму вдоль рельс, благодаря чему происходит постепенное срезание доски нужной толщины. После достижения другого края бревна срезанный пиломатериал откладывается в сторону, пила приподнимается и агрегат возвращается в исходное положение.

Описанный выше станок представляет собой простейшую пилораму. Если же говорить о современном оборудовании, то оно практически полностью исключает ручной труд. Все операции, включая перемещение пильной рамы и регулировку высоты ленточного полотна, выполняются автоматически, по команде с пульта управления.

Как сделать своими руками?

В домашних условиях устройство для пильных работ по дереву изготавливается в следующей последовательности:

• сваривается рама, устанавливаются направляющие;
• устанавливаются двигатель и механизмы привода, подающие древесину детали, резаки (без последних распиливание брёвен и стволов стало бы невозможным).

Например, для практической реализации устройства берётся популярная конструкция, главные отличительные черты которой – низкие издержки на запчасти и простота. К ней примеряются колёса от легковушки. Каждая комплектующая определяет, насколько точно и верно заработает собираемый агрегат.

Изготовление рамы

В качестве направляющих рельс, если не удалось найти поблизости списанную рельсошпальную решётку от узко- или микроколейки, применяют профуголок размерами не менее 5*5 см. Угол ребра при укладке направлен кверху – такое расположение значительно снизит износ направляющих, позволяя при этом пользоваться более жёсткой основой. Уголок, вдвое больший 5*5 см, некритичен к ориентации угла ребра. Самыми надёжными будут направляющие из двойного таврового (он напоминает в своём сечении турникет) или швеллерного профиля. Монтаж поперечных рёбер жёсткости здесь не настолько принципиален, как в конструкции на основе уголка. Для поперечных проставок применяют профиль с шириной не менее 2,5 см. Комплектующие рельсополотна фиксируются с помощью сварки. Монтируя распирающие детали, мастер приварит полудюймовую трубу со смонтированными на ней деталями, удерживающими бревно или ствол дерева, не дающими последнему перемещаться вдоль и поперёк при разделывании на полосы древесины.

При сварке стальных комплектующих не обходитесь без их предварительного прихватывания, иначе их выгнет в сторону, а конструкция станет кривоватой, что тут же отразится на низкокачественно производимом деревоматериале. Существенно избавит от такой неприятности не сварочный инвертор, результат на работе с которым полностью зависит от человеческого фактора (специалиста), а полуавтоматическое сваривание с защитой от окисления нагретых деталей углекислым газом.

При невозможности точной и ровной сварки монтаж направляющих производится посредством болтового соединения. Готовая рама закрепляется на заранее подготовленном фундаменте при помощи анкеров.

• При установке направляющих мастер заранее позаботится о подготовке пространства для подаваемого в обработку леса. Первичный этап подготовки – монтаж Н-образных опор с минимально возможной высотой штанг в 10 см. Боковые упоры, не дающие разрезаемому бревну укатиться вправо или влево с места разрезания, должны быть не ниже 5 см. Пространство для подачи лесоматериала может обладать практически любым строением.
• Близкорасположенные поперечные перекладины ставят на относительно небольшой дистанции – не дальше, чем в полуметре. Это позволит работать с брёвнами порядка 3… 6 м, что расширяет формат и параметрический допуск деятельности мастера-пильщика.
• Для роликов применяются детали, изготовленные на токарном станке, либо промподшипники, производимые на заводах точной механики. Для выточенных на станке деталей заранее просверливают отверстие, помогающее задать угол поворота. Колёса закаляются – калёная сталь обладает значительно более высокой твёрдостью. При использовании промподшипников один из них берётся большего размера, чем три остальных. Комплектующие подбираются с идентичными внутренними габаритами. Вал изготавливают с упирающей отбортовкой, напротив которой нарезается резьба для фиксации роликов с противоположной стороны. Ролики более широкого размера позволят для рельсов применить любой профиль: от двутавра до швеллера.
• Пилорама имеет две вертикальные направляющие. Подпорки и подвижные элементы выполняются из обычной стальной трубы, подбираемой с минимально возможным зазором. Затем собирают прямоугольную раму, по её бокам фиксируют подвижные детали сверху и снизу. Нижняя поперечная деталь предусматривает закрепление колёс – она должна обладать приемлемой жёсткостью; лучше всего подойдёт профтруба с более толстыми стенками или швеллер.

Основные элементы корпуса – попарно чередующиеся детали, расположенные горизонтально и вертикально. Они соединены перпендикулярно. Рама, которую собрали бы из профтрубы со стороной квадратного сечения менее 5 см, не обладала бы достаточными прочностными параметрами. Распирающие перекладины – прямоугольная профтруба меньших, чем 5 см, размеров по ширине. Если же профтрубы в наличии не оказалось, при использовании уголков берут усиливающие проставки, образующие с прямым углом треугольник. Толщина стали у них не должна быть ниже 2 мм.

Внизу на раме ставят ролики, заранее вычислив дистанцию между их упирающими стенками. Это расстояние равно расстоянию между рельсами.

Сборка

Закончив собирать раму и колёсную базу, устанавливают винтовой механизм парного типа для движения кареточной части. Он обладает ручным вращателем и цепной трансмиссией. Гайки фиксируют на подвижной части внизу, а упоры винта прикрепляют к поперечине рамы сверху. Винты поворачиваются без затруднений, когда они посажены на соразмерные их габаритам подшипниковые комплекты.

К приводу полагается натяжитель цепи, а гайка подъёмника фиксируется на кареточной втулке. Верхняя перекладина потребует посадить винт на подшипниковый комплект.

Для бесперебойной работы поднимающего механизма валы нуждаются в одинаковых звёздочках. Поставив их, цепь натягивается посредством ролика. Механизм плавной передачи оснащён шестернями разного размера: одна вращается синхронно с винтом, вторая – закреплена на другом валу. Использование главной звёздочки, имеющей больший размер, даст возможность быстро двигать кареткой по рельсам, а фиксирующая механика может быть изготовлена из штифта с пружиной.

После калибровки штифта он занимает место между цепными роликами и зафиксированными на месте кронштейнами. По окончании монтажа основных деталей привод оснащают длинной ручкой, за которую его можно крутить вручную.

Механизмы пилорамы не смогут в полной мере работать без шкивов. Эффективными в этом случае окажутся половинки оси от легковушки с задним приводом. Для закрепления данных полуосей на нижней перекладине кареточной части используют узлы с подшипниками. Эти комплектующие дешевле заказать на ближайшем ремзаводе у токарей, что позволит их впоследствии подстраивать при появлении малейшего люфта, а также отклонить колёсные оси немного вбок.

• Пилорама при долгой и непрерывной работе значительно нагревается – и немного меняет свою длину. При несвоевременных попытках подрегулировать механизм возможно слетание ленточного резака с ременной передачи. Своевременное изменение угла на 1–2 градуса позволит избежать данного инцидента.

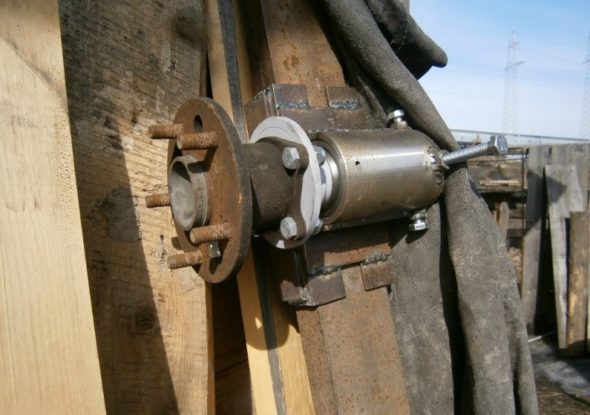

• Элементы регулировки – куски трубопровода, в одном из которых установлен второй. Между ними имеется воздушная прослойка до 0,5 см. Муфта, помещённая внутрь, послужит защитным кожухом для полуосевых шарикоподшипников. Правильно отцентрованная муфта регулируется посредством винтов на расположенной снаружи цанге.
• Первое из колёс фиксируется на кареточной части стационарно. Хвостовая часть его половины оси обладает шкивом. Второе – размещается на динамичном элементе, предварительно натягивающем резак. Монтаж шкивов ведётся не строго по горизонту, а с оттяжкой в сторону в среднем на 3 мм по вертикали. Калибровка ленточного пильного полотна осуществляется из-за оттягивания опорного узла резака. Как и ролики пилорамы, узел поддержки резака изготавливается на основе трёх шарикоподшипниковых коронок.

Заключительным этапом сборки считается размещение двигателя. Вращающий момент передаётся с вала двигателя по клиноременной трансмиссии. Мотор, применяемый в качестве источника крутящего момента, предусматривает дополнительное натягивание ременной передачи посредством ролика с пружиной. Этот вариант применяют при работе пилорамы от двигателя на жидком топливе. Вокруг дисковой пилы размещается так называемый стружечный отвод (защитный кожух), благодаря которому опилки и древесная стружка не летят по всей территории или гаражу. Дополнительно ставится омыватель, в котором смывающая и смазывающая субстанции доставляются к месту работы одной из пил.

Ленточная пилорама своими руками

Последовательность действий по изготовлению будет следующей:

1. Прежде всего нужно выбрать помещение. Рекомендуемая площадь мастерской составляет 18 м².
2. Пилка во время эксплуатации будет находиться в неподвижном состоянии. Бревно, которое будет распиливаться, укладывается на тележку, которая перемещается вручную. Поэтому предварительно надо установить раму из металла для закрепления пилы. Под ней следует уложить рельсы из уголка, по которым будет перемещаться тележка с бревном.
3. Распиловка будет производиться в горизонтальной плоскости. Следует подумать над тем, каким образом будет изменяться высота размещения пилы во время распила бревна. Для этого раму можно оборудовать специальным приспособлением, которое функционирует по принципу струбцины.
4. Далее изготавливается основание. В зависимости от габаритов заготовок можно использовать уголок из металла или швеллер. Понадобится обеспечить жесткую фиксацию данной каркасной конструкции к месту монтажа.
5. На следующем этапе колеса крепятся к нижней части конструкции.

http:

Бюджетная конструкция подобного типа может быть с легкостью сооружена своими руками. Чтобы все выполнить правильно, нужно определиться с тем, какой тип пилорамы будет сооружаться. Если следовать технологии, то можно сделать пилораму своими руками за несколько дней.

Монтируем кровлю на деревянный навес

На установленные фермы крепим сплошную обрешетку из плиты ОСП, толщиной 12 мм. Плита ОСП крепится к стропильным ногам гвоздями или саморезами. Далее монтируется гибкая черепица или любой другой кровельный материал.

Далее монтируем гидроизоляционный подкладочный барьер. Как один из вариантов нетканый материал с битумной пропиткой.

Заканчиваем обустройство навеса монтажом водоотвода. Водосточный желоб закрепляем на коротких пластиковых кронштейнах. Установку держателей осуществляем после укладки кровельного покрытия.

Как построить деревянный навес своими руками мы рассказали, дело за Вами)

Подписывайтесь на наш канал Яндекс.Дзен

Вам будет интересно

• 05.05.2019 Дерево и камень- идеальное сочетание для декора интерьера
• 13.08.2020 Декорирование фасада дома под шубу
• 18.04.2019 Стабилизация, консервация, полимеризация древесины
• 29.12.2017 Простые способы зонирования однокомнатной квартиры
• 11.03.2020 Сказка-быль про старый клен и резчика по дереву деда Семеныча

Особенности конструкции агрегата

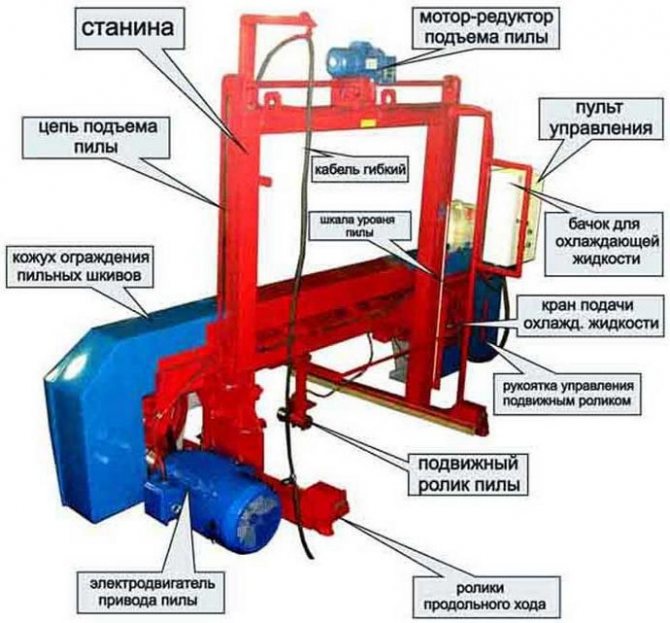

Конструкцию ленточной пилорамы необходимо знать, если вы собрались ее собирать самостоятельно. Ее схема организована по блочному принципу, что допускает разную компоновку. При этом она может быть проще, а может быть и сложнее. Сложная конструкция включает в себя автоматическую подачу пилку, приспособлением для определения толщины резки, нагрузки тока, а также элементами для подачи пиловочниками и другими.

Узлы ленточной пилорамы такие:

• рамы с направляющими для перемещения распилочных лент;
• винтовой прибор для подъема распилочной ленты;
• устройство для натяжки лент;
• колеса;
• оградительный кожух для колес;
• держатель для ленты;
• клиноременная передача;
• электродвигатель;
• рельсы для перемещения прибора;
• зажимы для бревен;
• упор и бачок с водой для смачивания.

Рама пилорамы состоит из нескольких сварных подошв, где находятся ролики. Станина в виде буквы «П» состоит из размещенных параллельно и скрепленных друг с другом швеллеров. Ведущий шкив крепят на торце рамы, а ведомый подвижный — напротив, соответственно.

Посреди рамы на кронштейнах находятся направляющие разборного типа. Они включают в себя несколько секций и удобны в транспортировке. Внизу содержатся опорные ролики, куда ввинчивают анкерные болты, а вверху размещены опоры бревен. Направляющие крепятся с помощью балки швеллера, где находится сцепное устройство. Также оно помогает перемещать прибор для пиления. Бревно на рельсах крепится посредством винтовых зажимов и упоров.

Механизм пилорамы и рельсов позволяет регулировать бревна по ширине взаимно размещенных направляющих, даже если рама повредится. Направляющие подвешивают так, чтобы они друг от друга не зависели, поэтому если упадет большое бревно, станина останется целой. А чтобы сделать рельсы длиннее, нужно присоединить к ним секцию.

Для резки и обработки дерева используется пила шириной 60 мм или меньше. А пила ленточной пилорамы натягивается посредством пружинно-винтового механизма. В передней балке и на ползунки ведомого шкива есть замки, которые помогают установить и снять ленту для пиления.

Выбор конструкции

Разрабатывается конструкция дисковой пилорамы под конкретные нужды. Производительность, ширина бревна, ровный рез на всю длину заготовки предполагают определенные технические решения в собираемом оборудовании. При ручной подаче увеличивается волна плоскости полученной доски. Размер диска пилы, пределы его смещения относительно упорной площадки зададут максимальный габарит древесины под распиловку.

Главные узлы

Компоненты будущего станка нужно сначала правильно расположить на чертеже. В устройство любой дисковой самодельной пилорамы входят:

• рама. Объединяет все составляющие в функциональное целое. В то же время расстояние между частями должно позволять безопасно выполнять работу своими руками, техническое обслуживание, охлаждение, удаление отходов. Главные качества – устойчивость, жесткость;
• двигатель. Электрический трехфазный вариант выбирают по мощности, количеству оборотов. Рабочее напряжение 380 В. При отсутствии подключения к сети ставят бензиновый мотор с повышающим редуктором;
• режущий узел. Располагается горизонтально, вертикально. Состоит из одного диска или двух (угол). Одиночная пила может фиксироваться в одном заданном положении или поворачиваться на 90° для исключения обратного холостого хода (рез угла);
• линия подачи. Простая самоделка ограничивается неподвижным столом с ручной подачей. Используют этот тип для мелких работ своими руками с заготовками не больших размеров. Массивное бревно подают под нож на каретке;
• пульт управления. Выполняет операции включения/отключения, доступные регулировочные переключения (обороты, подача, индикация). Выносится в удобное для работы и контроля процесса место на раме.

Два диска

Повысить производительность переработки позволяет конструкция дисковой пилорамы с двумя одновременно работающими режущими инструментами. Располагаются они под прямым углом друг к другу. Такие самодельные устройства более сложны в изготовлении.

Каждый диск снабжается своим двигателем и приводом. Частоту оборотов подбирают одинаковую.

Виды пропилов

Перемещение по горизонтали угловых пар диска с приводным механизмом происходит на подвижной каретке. Под нее выставляют направляющие. Для регулировки своими руками взаимного расположения дисковых пил, каждую пару оснащают регулировочными приспособлениями.

Пилорама из бензопилы своими руками: видеоинструкция и чертежи

Пилорама из бензопилы — вариант №1

Для изготовления конструкции кроме бензопилы понадобятся:

• два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
• две рельсы;
• уголки 50х100 мм и 40х40 мм;
• отрезки водопроводной трубы в 25 см в качестве стяжек;
• плита из стали толщиной в 4-6 см и длиной в 60 см;
• подвижные шланги;
• трубы с диаметром в 35-40 мм.

Изготовление своими руками пилорамы следует начинать со сборки основания из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.

Далее выполняются следующие работы:

1. По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
2. Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
3. Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
4. Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.

снизу стальной плиты приваривается уголок

На последнем этапе работ по изготовлению самодельной пилорамы необходимо сделать конструкцию для фиксации бревен. Для этого подвижные шланги и трубы следует расположить на необходимой высоте и закрепить их.

Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.

https://youtube.com/watch?v=KxtDdf-N3pY

Пилорама из бензопилы своими руками – вариант №2

1. Пилы с приводом.
2. Механизма для регулирования толщины изготавливаемой доски.
3. Механизма для передвижения пильной части конструкции.
4. Устройства для фиксации бревен.

Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.

Механизм для регулирования толщины досок.

Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.

Механизм для передвижения пилы.

Пила в конструкции перемещается вдоль рамы по направляющим уголкам, расстояние между которыми должно быть в 50 см. К стойкам необходимо приварить два ролика или подшипника на 20 мм. Нижний ролик должен удерживать пилораму от подъема, а верхний следует опереть на направляющий уголок.

Устройство для фиксации бревна.

На таком агрегате бревна крепятся с помощью двух гребней – неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.

Самодельная дисковая пилорама

Наибольшее кустарное применение получили дисковые пилорамы благодаря своей универсальности и простоте изготовления. Будем делать дисковую пилораму своими руками. Самое главное — нам понадобится дисковая пила – диск более 500 мм (чем больше — тем лучше). Движителем обычно служит электродвигатель, через повышающий обороты шкив.

1 — шпала основная (стальная труба 80x80x3, 5 шт ); 2 — подкладка (стальной лист, 40x10x1.22 шт.); 3 — полотно-направляющая (стальной швеллер № 8, L1750, 4 шт.); 4 — тележка (каретка тельфера); 5 — кронштейн нижний (стальной швеллер № 18, 2 шт); 6 — плита — основание (стильной лист s5); 7 — болт М20) (4 шт.); 8 — шайба Гровера (4 шт.); 9 — гайка М20 (4 шт.); 10 — электродвигатель асинхронный трехфазный (220 В, 5 кВт, 930 об/мин); 11 — кронштейн верхний (стальной уголок 45×45); 12 — полотно дисковой пилы; 13 — кожух защитный (стальной лист s2); 14 — штифт стальной (8 шт.); 15 — ступица дисковой пилы (Ст5); 16 — рукоять упорная (водогазопроводная труба 3/4″); 17 — горбыль отрезной; 18 — косынка упорная (стальной лист s5); 19 — гребенка (стальной уголок 45×45, L400); 20 — бревно; 21 — болт М30; 22- шайба разрезная; 23 — шайба-фиксатор (стальной лист sЗ); 24 — перекладина упорная (стальной уголок 45×45); 25 — шпала укороченная (стальная труба 80x40x3, 6 шт.); 26 — накладка для удлинения полотна (стальной лист 250x180x10, 2 шт.).

Готовится сварная рама, на раму ставится металлическая (реже деревянная) плита с прорезью под диск. Зазоры между диском и плитой – минимальные. К плите снизу крепится вал пилы на подшипниках и шкивом. Шкив электродвигателя и пилы соединяются ремнями (перестраховка при заклинивании пилы) – самодельная дисковая пилорама может работать!

один из вариантов самодельной дисковой пилорамы

Для натяжения ремня используйте вес двигателя с добавлением утяжелителей. Опорную площадку электродвигателя сделайте подвижной соосно валу пилы, с отклонением под тяжестью в противоположную сторону. В качестве движителя часто применяют колесо работающего трактора с приводом на шкив пилы без ремней.

Принципы резания те же, что и в ленточном резе – подаем бревно к режущему диску. После дискового реза поверхность пиломатериала более высокого качества за счет скорости обработки. Дисковые пилорамы бывают вертикальные и горизонтальные – их проще применять в мобильных установках.

Какая конструкция пилорамы оптимальна

Владелец самостоятельно определяет конструкцию и размеры будущей установки, исходя из доступной площади и специфики запланированных работ. Для малогабаритных досок, применяемых для изготовления тары или поддонов, подойдет конструкция пилорамы с упрощенной схемой. Если пользователь хочет получать доски с равномерными геометрическими параметрами, то требуется изготовление стационарной установки с размещением рамы на бетонном фундаменте.

Пила ленточной конструкции редко встречается среди самодельных установок из-за сложности изготовления компонентов. В конструкции оборудования применяются специальные полотна, корректно заточить и развести зубья самостоятельно невозможно. Дополнительным недостатком является повышенная опасность пилорамы, требуется применение защитных кожухов, предотвращающих попадание оператора под движущуюся режущую ленту.

Каждый должен знать

Есть еще такой вариант, как пилорама ленточная бензиновая. Своими руками её сделать еще проще. В этом случае в качестве мотора, приводящего режущий инструмент во вращение, будет выступать двигатель бензопилы, жестко закрепленный на станину. Функции ленты выполняет полотно бензиновой пилы. В целом же конструкция такой пилы предельно простая, но при этом достаточно функциональная.

Удобно работать с подобной техникой еще и из-за продуманного механизма крепления. Он состоит из труб с внутренним диаметром 35-40 мм в которые вставляются подвижные штанги. Сверху монтируются прижимы (из уголка 40х40) и кулачковые зажимы.

Деревянный навес

Не столь важно, для каких целей будет использоваться навес. Главное, чтобы он прослужил долгие годы. Выглядел красиво и не сильно ударил по карману. Как построить деревянный навес своими руками читайте в статье.

Всем вышеизложенным требованиям как нельзя лучше отвечает дерево. Деревянные навесы имеют эстетичный, теплый, домашний, уютный вид.

Кроме того, если для строительства деревянного навеса не нужно иметь каких-то особых знаний и навыков. Достаточно опыта владения инструментом, таким как ножовка и молоток.

Несмотря на то, какие формы и виды навесов из дерева могут быть. К ним предъявляются общие определенные требования. Которые нужно соблюдать, чтобы строение прослужило вам верой и правдой ни один год.

Шкивы Для Ленточных Пил По Дереву

Что нужно, что такое ленточная пила по дереву и как она работает? Люди задумались что, как обрабатывать бревна очень раньше. О старых методах гласить здесь мы не будем, а побеседуем о неких фаворитных способах. Ленточные пилы по дереву — это спец. полотна с насечением в облике зубцов, которые скреплены в форме кольца, одеты на шкивы, вертятся с большими скоростями, пилят бревна, которые не смогли пропилить пилы. Ленточная пила вам понравятся узенького типа и широкого типа.

Виды профилей ленточных пил

Каким будет распил дерева, находится в зависимости от того, какую форму имеет зубец оборудования. Конкретно зубец ленточной пилы указывает тип распила. Чему же довериться? Пила с узенькой лентой стоит дешево и ею до боли просто воспользоваться. Смысл состоит в том, что зуб не бывает высотой не более 20% от ширины полотна, по другому сталь от сильной нагрузки разорвется, как картонный лист. Какого шага и высоты зубья, определяет площадь впадины. Так-как если опилки не будут выноситься, а будут накапливаться в пропиле, то пила заклинит и засориться опилками. Реально бывают определение высоты зуба, и она приравнивается нисколько не меньше 5 мм. И, соответственно, шириной полотно является наименее 25 мм. Узенькая пила, которая порвалась, встречается нередко. Широкие пилы рвутся очень изредка. На таких пилах появляются трещинкы, и это все связано с некорректно подобранными размерами, регулированием. Но чтоб порвать такую пилу это еще нужно потрудиться. Трещинкы как правило бывают:

• во впадинах зубьев;
• в центре пилы;
• на кромке в задней части.

Дельный совет по ленточной пиле для пилорамы!

Чаще всего встречаются недостатки во впадинах зубцов ленточного оборудования. Появляются недостатки при работе пилы. По причине изъянов такая пила делает неровный пропил дерева. Как не допустить образование изъянов? На узеньких пилах делают разгиб зубцов. Разводка проводится так: 1-ый зубец на лево, 2-ой на право, 3-ий прямо и снова: на лево, на право, прямо. В нашем примере пил проводят левый и правый зубцы, а прямой занимается уборкой опилок.

Заточка и разводка пилы

Заточка пилы Разводка пилы Выравнивание зубьев по высоте Форма зубьев пилы Основной режущий элемент любой ручной пилы — ряд зубьев, нарезанных на полотне и представляющих собой резцы в виде клиньев. Древесину, при изготовлении из нее всевозможных изделий, распиливают вдоль, поперек и под углом Θ к ее волокнам, в связи с этим различают поперечное, продольное пиления и пиление под углом к ее волокнам и при каждом случае используют соответствующий тип пилы, отличающийся от других формой зубьев.

а — поперечное пиление; б — продольное пиление; 1 — древесина; 2 — пропил; 3 — линия разметки для пиления; Θ — угол наклона разметки к волокнам древесины при смешанном пилении.

При поперечном пилении применяют поперечные пилы, режущие кромки зубьев которых при движении в древесине перерезывают ее волокна как ножом и образуют пропил. Продольное пиление отличается от поперечного тем, что направление движения пилы параллельно волокнам древесины. Передние кромки зубьев продольных пил строгают древесину, как ножи в рубанках, и, углубляясь, образуют пропил. При распиливании древесины под углом Θ к ее волокнам применяют универсальные (смешанные) пилы с зубьями, являющимися промежуточной формой зубьев поперечных и продольных пил.

Заточка пилы

В процессе работы зубья пилы затупляются, происходит закругление режущих передних и боковых кромок, ход пилы становится тяжелым и на нее приходится сильно давить. Опытные мастера по блеску режущих кромок и вершин зубьев и по звуку работы пилы легко определяют её остроту. Для восстановления режущей способности зубьев их затачивают напильниками или надфилями, придавая им остроту и сохраняя их параметры: величины углов, шаги и высоты.
Заточка зубьев пил — в своем роде искусство, требующее верности рук, хорошего глазомера, внимания. Научиться этому делу нетрудно, необходимо иметь желание и четко придерживаться следующих правил:

• Полотно пилы необходимо жестко закрепить в специальном приспособлении, выполненном из дерева, которое также устойчиво установить на хорошо освещенном рабочем столе. Заточка зубьев пил на табуретках или на коленях не дает удовлетворительного результата.
• Следует пользоваться личным напильником с последующей зачисткой заточенных граней зубьев бархатным (с мелкой насечкой) или надфилем. Желательно, чтобы напильник был новый, острый и с насаженной рукояткой. Если в нужный момент не оказалось такового, то можно использовать и подержанный, но обязательно почищенный стальной щеткой и натертый древесным углем, чтобы напильник не забивался и не тупился. При заточке зуба напильник должен вцепляться в его металл и снимать его слой в зависимости от силы нажима. А если он скользит по зубу, не снимая металла, то зубья пилы перекалены или напильник истерт. В этом случае необходимо повторить заточку новым напильником. Если и в этом случаи он скользит по зубу, то остается брать другую пилу.
• Правой рукой зажимается рукоятка напильника, а левой рукой придерживается его конец и напильник направляется на зубья пилы. О работе напильником в зависимости от типа пилы рассказывается ниже.
• Нажим напильника на зубья должен быть плавным и равномерным и только в одну сторону от себя. При возвращении напильника в исходное положение он не должен касаться зубьев.
• Надо стараться стачивать металл с граней зубьев минимально одинаковой толщины, водя напильник одно и то же количество раз с одинаковым давлением, которое позволяет сохранить величины углов, шаг и высоту зубьев после заточки.
• На гранях зуба со стороны выхода напильника образуются заусенцы, которые снижают остроту зуба, а если иx не убирать, то в процессе работы пилы они выкрашиваются, и зубья значительно затупляются. Для удаления заусенцев грани зубьев дотачивают напильником с бархатной насечкой и снимают заусенцы с боковых граней мокрым оселком.
• После заточки зубьев необходимо проверять их остроту. Посмотрите на острие иголки и кромку лезвия бритвы: они, острозаточенные, не блестят на свету. А если их затупить, то на кончике иголки и на кромке лезвия появляются закругленные поверхности, которые отражая свет, хорошо блестят. На этом принципе построена проверка качества заточки зубьев пил. Для этого пилу ставят перед глазами и рассматривают ее зубья вдоль полотна. Если их режущие кромки и вершины не блестят, то зубья пилы наточены удовлетворительно, а если некоторые из зубьев с блеском (часто так бывает), то их надо подточить напильником с бархатной насечкой, снять заусенцы и вновь проверить отражение света их кромками и вершинами.

Поперечные пилы

. Зубья поперечных пил затачивают, применяя трехгранный напильник с мелкой насечкой с углом при вершине 60°.

Для заточки зубьев пилу зажимают в специальное устройство, позволяющее установить ее полотно под углом 45-50° к плоскости рабочего стола. Напильник ведут параллельно рабочему столу под углом 60-75° к полотну пилы и таким образом в первом зубе затачивают левую грань А1А2В2В1.

Заточка поперечной пилы: 1 — полотно пилы; 2 — заточенный зуб; 4 — приспособление для заточки; 5 — рабочий стол для заточки пил; 6, 8 — направления напильника 7 по отношению к рабочему столу и затачиваемым зубьям пилы; 9 — линия отгиба зубьев при их разводе

Заточенный зуб

Точат зубья пилы в несколько приемов. Сначала напильником проходят по левым граням нечетных зубьев, расположенных в дальнем ряду, настраивая руки на одно и то же движение. Затем проходят напильником по правым граням тех же нечетных зубьев, завершая заточку главных режущих кромок очень острыми вершинами. После завершения заточки нечетных зубьев полотно пилы в заточном устройстве переворачивают и таким образом точат четные зубья, оказавшиеся в дальнем ряду. При заточке зубьев поперечных пил необходимо тщательно следить, чтобы получались в каждом зубе острые главные режущие кромки с двугранным углом φ = 60-75°, короткая режущая кромка и острая вершина.

Продольные пилы

. Зубья продольных пил, в которых угол π Для заточки зубьев полотно пилы устанавливают вертикально в зажимном устройстве, которое, в свою очередь, закрепляют на рабочем столе. Ниже приводится два способа заточки зубьев продольных пил, отличающиеся друг от друга только величиной угла заточки φ, т. е. направлениями напильника по отношению к полотну пилы.

Первый способ — прямой, при котором напильник или надфиль направляют горизонтально под углом φ = 90° к полотну пилы и снимают незначительный слой металла с передней и задней граней зуба, заостряя режущие кромки.

7 — направление движения напильника

Таким образом затачивают все зубья, расположенные в дальнем ряду. Затем полотно пилы в зажимном устройстве переворачивают и затачивают зубья другого ряда, оказавшиеся в дальнем ряду. Этим способом пользуется большинство современных столяров и любителей при заточке зубьев продольных пил.

Второй способ — косой, отличающийся от первого только направлением напильника по отношению к полотну пилы, то есть углом заточки, который выбирают в пределах φ = 75-80°.

8 — направление движения напильника

Также затачивают передние и задние грани зубьев, сначала одного ряда, а затем — другого. При этом способе заточки зубьев получаются боковые кромки, и он применяется столярами-краснодеревщиками при заточке лучковых размашных пил.

Пилы для смешанного пиления

. Чтобы восстановить режущие качества зубьев, их затачивают, как зубья продольных пил, применяя ромбические напильники с мелкой или надфили с более грубой насечкой. Как и при заточке продольных пил, применяют два способа: прямой и косой, отличающиеся друг от друга величиной угла заточки φ, которые равны 90° и 75-80°.

Угол заточки φ = 75-80° применяют столяры-краснодеревщики при заточке зубьев шиповой и мелкозубой лучковых пил. После заточки зубьев снимают заусенцы с режущих кромок и проверяют остроту зубьев на свету.

Приспособления для заточки пилы

. Для заточки зубьев полотно пилы устанавливают в зажимном устройстве, которое, в свою очередь, закрепляют на рабочем столе. На рисунке ниже приведено зажимное устройство, применяемое при заточке зубьев лучковых пил и ножовок и позволяющее устанавливать их под углом 45° и 90° по отношению к рабочему столу.

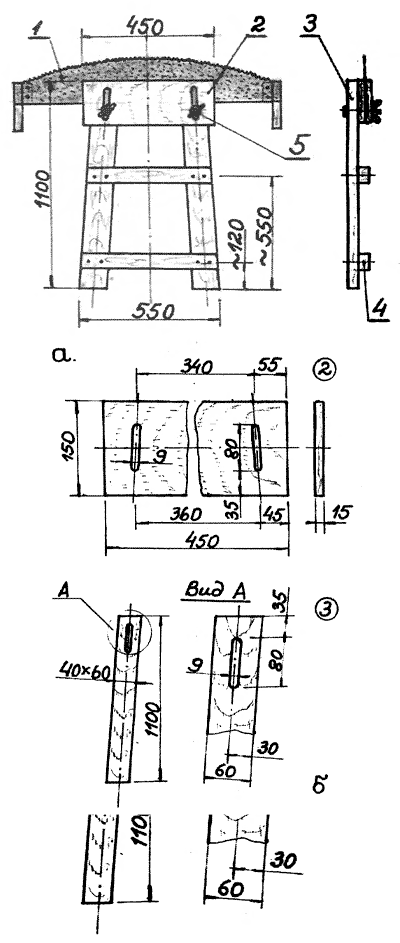

Зажимное устройство для заточки пил-ножовок: а — общий вид; б — детали; 1 — рабочий стол; 2 — основа зажимного устройства; 3 — ножовка; 4 — гайка барашковая; 5 — струбцина; 6, 10 — прижимная и опорная планки, соединенные на петлях 7; 8 — направляющий треугольник; 9 — шпилька М6.

Устройство состоит из основы размерами 550х200 мм, выполненной из фанеры толщиной около 20 мм. На основе устанавливают два направляющих прямоугольных треугольника с равными катетами, сваренные из стальной полосы сечением 20х3 мм. Для установки направляющих треугольников в основе устройства предусмотрены четыре шпильки М6, завинченные на клею ПВА. В свою очередь, к направляющим треугольникам с помощью болтов М6 с барашковыми гайками, крепят опорную и прижимную планки, соединенные между собой на петлях размерами 400х150 мм, выполненные из фанеры толщиной 15 мм. Пилу для заточки закладывают между планками зубьями вверх. Ее полотно выставляют так, чтобы зубья выступали над прижимной планкой на 15-20 мм. Это зажимное устройство позволяет устанавливать затачиваемые пилы под углом 45° (на рисунке показано такое положение) и под углом 90°. Для этого необходимо поменять положения направляющих треугольников на основе устройства, что хорошо видно на рисунке. При заточке зубьев поперечных пил опорно-прижимные планки устанавливают под углом 45°, а при заточке зубьев продольных и смешанных пил — под углом 90°.

Приспособление в положении планок под углом 90° можно использовать и для выравнивания высоты зубьев, и для их развода.

На рисунке ниже приведено зажимное приспособление для заточки зубьев двуручных пил и крупногабаритных ножовок.

Приспособление состоит из двух стоек длиной 1100 мм сечением 60х40 мм, двух поперечных планок длиной около 550 мм сечением 40х30 мм и двух зажимных планок размерами 450х150 мм, выполненных из фанеры толщиной 15 мм. Стойки и перекладина соединены между собой на шурупах. Сборку устройства выполняют в следующей последовательности: нижнюю перекладину привинчивают к стойкам на небольшой высоте от пола, затем на нее ставят правую ногу и отмечают место крепления второй перекладины так, чтобы колено правой ноги упиралось во вторую перекладину. Благодаря этому обеспечивается жесткость стойки, прислоненной к столу или верстаку. Пилы для заточки закладывают между зажимными планками зубьями вверх и зажимают болтами М8 с барашковыми гайками. Закончив заточку с одной стороны, не вынимая пилы из зажимных планок, переворачивают устройство и продолжают заточку с другой стороны.

Разводка пилы

Для свободного движения пилы в древесине и во избежание ее зажатия в пропиле, по мере его углубления, ее зубья разводят, то есть их отгибают поочередно в разные стороны на одну и ту же величину. В результате ширина пропила становится больше толщины полотна пилы, по его обеим сторонам образуются свободные зазоры, и пила совершает движение взад-вперед, почти не соприкасаясь своим полотном с поверхностью пропила, а только её режущие кромки постепенно снимают древесину слой за слоем.
Развод зубьев поперечной и продольной пилы

Чем шире развод зубьев, тем шире пропил и, соответственно, меньше вероятности заклинивания пилы в нем. Однако слишком широкий пропил из-за большой величины развода зубьев требует больших усилий для продвижения пилы в древесине.

При пользовании неразведенной или малоразведенной пилой, которое случается после ее ремонта или долгой работы, когда развод зубьев сильно уменьшается, ширина пропила получается близкой к толщине её полотна, и трение, возникающее между стенками пропила и полотном, вызывает его нагрев и расширение и, в конечном счете, заедание пилы в пропиле, для продвижения которой потребуется неимоверное усилие. Наверное, каждый из нас испытывал эту неприятность при распиливании сырой древесины малоразведенной пилой. И еще, если в пропиле нет свободного зазора для полотна пилы, то ею трудно управлять и ее уводит в сторону от намеченного направления.

Развод зубьев пил выполняют с помощью особого инструмента, называемого разводкой. Некоторые ее конструкции позволяют выбирать величину развода на одну сторону с помощью регулировочного винта, благодаря чему обеспечивается одинаковый отгиб зубьев.

Развод зубьев пил выполняют в специальном деревянном зажимном устройстве, в котором полотно пилы устанавливают так, чтобы из него слегка выступали только зубья, а само устройство крепят на рабочем столе. Развод зубьев образуют путем поочередного их отгиба в разные стороны по линии отвода, находящейся примерно на половине их высот, а целиком зуб отводить нельзя — он сломается у основания. Может оказаться, что при отгибе некоторые зубья выступают на сторону больше, чем другие, и они при пилении будут тормозить, снижать качество поверхности пропила и быстро затупятся. Во избежание этого зубья выравнивают протягиванием между губками ручных тисков, раскрытых на величину развода. В результате все зубья выравниваются, и их развод становится равномерным.

Величина развода зубьев пил определяется упругим восстановлением древесины в пропиле, которое тем больше, чем мягче и влажнее она. Поэтому для такой древесины развод должен быть больше, чем для твердой и сухой. Величину развода зубьев на одну сторону и величину пропила в древесине определяют по формулам:

Δ=k•a и b=a+2•Δ

где a — толщина полотна пилы (мм), k — коэффициент, зависящий от состояния древесины, k = 0,25-0,4 — для твердой и сухой и k Пример. Определить величину развода на одну сторону для лучковой пилы и ножовки с толщинами полотен 0,6 и 0,9. Распиливаемая древесина: сухая и твердая для лучковой пилы и влажная — для ножовки. Выбираем коэффициент для лучковой пилы k=0,35 и k=0,5 для ножовки. Тогда для лучковой пилы величина развода на одну сторону и величина пропила равны:

Δ=0,35•0,6≈0,2; b=0,6+2•0,2=1 мм; и, соответственно, для ножовки: Δ=0,5•0,6=0,3; b=0,9+2•0,3=1,5 мм.

Не стоит выбирать для зубьев пил любую величину развода, не учитывая состояние распиливаемой древесины, так как это отражается на качестве пропила и усилии продвижения пилы. Пилой с большой величиной развода трудно пилить твердую древесину — получается широкий, неровный рваный пропил низкого качества, ход пилы тяжелый, приходится сильно давить на неё, и в результате её зубья быстро затупляются. Поэтому мастер должен иметь в своем хозяйстве несколько пил с разными величинами развода: для сухой и влажной древесины. А если у него одна пила с маленьким разводом и необходимо распилить вдоль волокон влажную древесину, то в этом случае в процессе распиливания в пропил вставляют деревянный клин, который продвигают за пилой, чтобы её не зажимало, и дополнительно смазывают её поверхность хозяйственным мылом.

Приспособления для разводки пилы

. Развод пил выполняют с помощью особого инструмента, называемого разводкой. На рисунке приведены общие виды простой разводки и разводки с упором.

Инструменты для развода зубьев пил: а — щелевая простая разводка; б — разводка с упором; 1 — прорезь; 2 — рукоятка; 3 — упор с барашковой гайкой (4) и винтом (5) для фиксации величины развода.

Простая разводка изготавливается в виде небольшой стальной плашки произвольной формы с деревянной или металлической рукояткой. В плашке выполнено несколько прорезей разной ширины.

Использование такой разводки очень простое: выбирают в разводке прорезь, соответствующую толщине полотна пилы, и, захватив ею половину зуба пилы, осторожно отгибают его в ту или другую сторону. При отгибе зубьев надо стремиться к тому, чтобы их наклон был по всей длине пилы одинаковым.

Значительно облегчает процесс развода зубьев пил применение разводки с упором, который обеспечивает одинаковый отгиб зубьев. Перед началом работы инструмент настраивают на определенную величину развода, а затем упор закрепляют в нужном положении барашковой гайкой и винтом. Развод зубьев пилы выполняют в деревянных (столярных) и слесарных тисках или в специальных зажимных устройствах, в которых затачивают зубья. При применении слесарных тисков между их губками прокладывают планки из фанеры, соответствующие размерам полотна пилы. Пилу в тисках зажимают так, чтобы ее зубья оказались очень близко к их губкам.

Выравнивание зубьев по высоте

Для выравнивания зубьев пилы по высоте, к листу бумаги, уложенному на ровную и гладкую поверхность, прижимают полотно пилы с зубьями. Если вершины всех зубьев отпечатались на бумаге равномерно, то они имеют одинаковые высоты и такая пила пилит качественно. Если же не все зубья отпечатались на бумаге равномерно, то их выравнивают по высоте с помощью напильника. Зубья пилы с разными высотами при пилении древесины находятся в разных условиях: пилят неодинаково и нагружены также неодинаково. Неравномерность их высот, в конечном счете, влияет на их износоустойчивость и качество поверхности пропила. Зубья, отличающиеся от других значительной высотой, несут максимальную нагрузку, и в результате они быстро изнашиваются. А зубья, уступающие другим в высоте, в пилении древесины вовсе не участвуют. Операцию разравнивания зубьев выполняют после их развода, до заточки.

Форма зубьев пилы

Поперечные пилы
. Поперечные пилы — весьма широко применяемый инструмент при сооружении всевозможных строений из дерева, изготовлении мебели, в домашнем хозяйстве. Как подсказывает само название, они служат для распиливания древесины поперек волокон. Зубья в них представляют собой ряд равнобедренных треугольников или прямоугольных, обращенных друг к другу гипотенузами. На рисунке ниже показаны разнообразные формы их зубьев, наиболее широко используемые в поперечных пилах.

Разновидности зубьев пил для поперечного пиления: а, б- треугольные простые; в, г- треугольные разреженные и с волчьими зубами; д, е — прямоугольные, обращенные друг к другу гипотенузами и разреженные.

Каждый зуб можно представить себе как остроугольный нож с углом при вершине β, заточенный с боков односторонним острением с углом заточки φ = 60-75° (заточка заштрихована), и каждый из них содержит две передние и две боковые грани.

1 — полотно пилы; 2 — заточенный зуб.

Например, в нарисованном зубе передние грани — А1В1В2А2 и А1В3В4А2, боковые — А1В1В3 и А2В2В4. Ребра А1В1 и А1В3 — главные режущие кромки, а ребро А1А2, получающееся в результате заточки двух передних граней, называется короткой режущей кромкой. Каждый зуб, имеющий вышеуказанные режущие кромки, пилит древесину при движении его в обе стороны, то есть от себя и на себя. Например, в нарисованном зубе режущая кромка А1В1 перерезывает волокна древесины при движении пилы влево, а режущая кромка А1В3 — при движении пилы вправо, а короткая режущая кромка А1А2 расслаивает перерезанные волокна и удаляет их в виде опилок из получившегося пропила.

Зубья поперечных пил, представляющие собой равнобедренные треугольники, характеризуются углом заострения β, передним углом γ, углом резания δ, шагом t и высотой h. Точки А1, А4, А5 являются вершинами зубьев. Угол заострения β характеризует способность пилы распиливать ту или иную древесину. Обычно в поперечных пилах для мягкой и сырой древесины угол β берут равным 40°, а для сухой и твердой древесины — 50-60°. Углы в треугольнике зуба находятся между собой в зависимости:

γ=β/2 и δ=90°+γ

Продольные пилы

. У продольных пил, зубья представляют собой резцы в виде наклоненных клиньев. На рисунке ниже показаны два вида зубьев, первый — наиболее распространенный в пилах, а второй — с углубленной впадиной, применяемый в пилах для распиливания мягких пород деревьев (липа, осина, ольха), которые обильно выделяют опилки.

Зубья пил для продольного пиления 1 — полотно пилы; 2 -зуб; 3 — линия вершин зубьев; 4 — впадина собачьего зуба.

Каждый зуб в продольной пиле, как клин, имеет четыре грани: переднюю А1А2В2В1, заднюю А1А2В4В3 и боковые В1А1В3 и В2А2В4.

Зубья пилы для продольного пиления

Ребра А1А2, А3А4 — главные режущие кромки, а ребра А1В1, А2В2, А3В3, А4В4 — боковые режущие кромки. Зубья в продольных пилах, как резцы на строгальных станках, распиливают древесину при движении только в сторону наклона зубьев, при котором главные режущие кромки, выполняя резание, формируют дно пропила, а боковые кромки — его стенки, а при обратном движении они совершают холостой ход, скользя по пропилу и не распиливая древесину.

Положения режущих кромок зуба между собой образуют углы: α — задний угол, образуемый между задней гранью и плоскостью резания; β — угол заострения между передней и задней гранями; γ — передний угол между передней гранью и перпендикуляром к плоскости резания; δ — угол резания; π — угол между передней и задней гранями соседних зубьев. Рассматривая треугольник зуба продольной пилы, находим зависимости между углами:

α + β + γ = 90°; α + β = δ; π Качество поверхности пропила и показатели процесса пиления зависят от правильного выбора угловых величин режущего зуба пилы. Наиболее важный из всех углов — это угол заострения β, при малом его значении пиление древесины происходит с меньшим усилием, но прочность зуба снижается, он выкрашивается, быстро затупляется, и его приходится часто затачивать. При большом значении этого угла прочность зуба возрастает, но увеличивается усилие пиления. Обычно угол заострения должен быть не менее 20°.

С увеличением угла резания δ повышается качество поверхности пропила, но возрастает усилие пиления, угол резания можно уменьшить за счет заднего угла, но при этом возрастает трение между зубом и древесиной и зуб излишне нагревается, отпускается, и его прочность снижается, поэтому угол резания δ принимают в пределах 40-75°.

Угол γ определяет наклон зуба, его величину принимают в пределах 10-20°.

Таким образом, значения углов α, β, γ для зубьев продольных пил взаимосвязаны, и они определены практикой — например, зубья лучковых продольных (размашных) пил определяются углами α=20-30°, β=50-60°, γ=8-10°, а зубья ножовок продольного пиления — углами α=20-40°, β= 40-50°, γ=10-20°.

Пилы для смешанного пиления

. В ручных пилах широко применяют конструкции зубьев, которыми можно пользоваться как для продольного, так и поперечного распиливания древесины. На рисунке ниже показаны некоторые формы зубьев, применяемые в пилах смешанного пиления.

Если зубья продольных пил можно охарактеризовать как остроугольные клинья, то зубья пил для смешанного пиления можно представить как прямоугольные или тупоугольные клинья с углом резания δ=90°+γ . Угол γ — передний, равен нулю или отрицательной величине в пределах 10-15°. Распиливают этими пилами древесину так же, как продольными, при движении только от себя, а при движении на себя они совершают холостой ход.

Каждый зуб в смешанной пиле имеет четыре грани: переднюю А1А2В2В1, заднюю А1А2В4В3 и боковые В1А1В3 и В2А2В4.

Зубья пилы для смешанного пиления

Ребра А1А2, А3А4 — главные режущие кромки, а ребра А1В1, А2В2, А3В3, А4В4 — боковые режущие кромки. При распиливании древесины вдоль волокон главные режущие кромки формируют дно пропила, а боковые кромки — его стенку, а при распиливании древесины поперек волокон боковые кромки А2В2, А3В3, А6В6 подрезают с боковых сторон пропила волокна древесины, а главные режущие кромки А1А2, А3А4 расслаивают перерезанные волокна и удаляют их в виде опилок из пропила.

Зубья пил для смешанного пиления определяются углом заострения β, углом резания δ и передним углом γ. Углы δ и γ связаны зависимостью δ= 90°+γ. Качество поверхности пропила и показатели процесса пиления зависят от правильного выбора угловых величин зубьев. На практике выбирают следующие величины углов: в лучковых пилах β=60°, γ=-10°, ножовках β=45-50°, γ=0° или -(10-15°). Пилы с зубьями с передним углом γ=-10° широко применяются в лучковых пилах (шиповых, выкружных) как универсальные для пиления древесины по любому направлению.

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.
Литература

Ленточная пилорама: особенности, принцип работы

Ленточная пилорама представляет собой достаточно простую конструкцию, в основе которой лежит распиловочная лента, изготавливаемая из инструментальной стали. Располагается этот элемент между двумя узлами пилорамы, которые при вращении обеспечивают качественное и постоянное движение лезвия при осуществлении работ с древесиной.

Конструкция с ленточной пилой позволяет качественно проработать грубый материал, должным образом подготавливая бревна, подогнав их под общий размер и форму. Также рассматриваемый инструмент для работы с деревом позволяет распилить бревна по четко заданной схеме после грамотной настройки оборудования.

Конструкции ленточного типа пользуются большой популярностью среди строителей ввиду нескольких причин:

После распиловки материала образуется ничтожно малый пропил, что позволяет добиться высокого выхода готового материала из первоначальной грубой заготовки (выход готового продукта составляет порядка 75%);

Схема устройства пилорамы

• Удобство работы на пилораме с заготовкой большого диаметра;
• Удобство подбора оптимальной толщины распиловки первоначального материала;
• Чистота и достаточная гладкость получаемого на выходе продукта.

Чтобы самодельная пилорама могла эффективно выполнять свои функции, следует обеспечить погрузку и устойчивость движения бревен, вес которых может достигать 300 кг, а также регулировку толщины распиловки.

Правила работы

Работа на пилораме включает в себя ряд ответственных операций, которые при кажущейся простоте существенно влияют на качество получаемой продукции. В число таких технологических операций входит загрузка ствола дерева на раму, его фиксация, установка необходимой толщины реза доски, усилия связанные с перемещением рамки вдоль ствола. Большую роль в правильной организации работы играет опыт и знания работников. Слаженность действий, грамотное распределение обязанностей и знание технологии распила древесины позволяют обеспечить высокую производительность труда персонала пилорамы. Так для оборудования среднего сегмента производительность профессиональной бригады за 8 часов работы по необрезной доске 50 мм может составлять 6-7 куб. метров.

Для получения минимального количества отходов и максимального количество пригодных к дальнейшему использованию материалов необходимо как минимум знать таблицы раскроя бревен и технологию проведения работ. Грамотный расчет раскроя пиломатериала позволяет снизить количество отходов на 3-7 %, и при этом получить экономию энергоресурсов в объеме 3-5 % от общих затрат.

Успех работы во многом зависит и от того, насколько правильно настроен станок под конкретный вид и сорт древесины. При распиле дерева лиственных пород необходимо учитывать плотность древесины, ее влажность и качество. Для березы, ольхи, осины распил может выполняться универсальной пилой, а вот для дуба, граба и бука необходимо применять пилу с волнообразным типом развода. Хвойные породы, кроме лиственницы распускаются при помощи пилы с широким разводом, и работать рекомендуется с более жидким смазывающим составом.

Еще один важный аспект при работе на ленточных пилорамах это обязательное соблюдение правил техники безопасности. Это касается, прежде всего, работы с опущенным защитным кожухом. Второй момент заключается в использовании только остро заточенного инструмента, пила с тупыми зубьями в лучшем случае «даст волну» и испортит доски, а в худшем, при разрыве может серьезно травмировать работника.

Вместе с тем, на сегодняшний день ленточная пилорама является одним из самых эффективных видов оборудования для быстрого и качественного роспуска древесины. Легкость в управлении, многофункциональность в выполнении задач и небольшое количество получаемых отходов делают ее незаменимой как для больших предприятий, так и для частных фирм, занимающихся обработкой древесины.

Шинная пилорама своими руками

Перед началом сборочного процесса стоит приобрести все необходимы материалы и инструменты. Для того чтобы получилась шинная пилорама, видео создания которой представлено ниже, вам понадобится:

• точный схематический чертеж
• швеллер или рельса из металла
• патрубки различного диаметра
• электрический мотор
• шина и ведущая звёздочка от бензопилы
• сварочный аппарат и электроды
• электрическая болгарка и дрель
• молоток, рулетка и мел.

Чтобы изготовить шинную пилораму можно использовать составные части обычной бензопилы. Рабочая часть включает шину, электрический силовой агрегат и систему сцепления, которые расположены в отдельном корпусе.

Прежде всего нужно создать каркас в форме прямоугольника. В центре основания располагается шина

Принимая во внимание тот факт, что каркас будет подвергаться высоким нагрузкам, его необходимо надёжно закрепить с двух сторон. Ведущая звёздочка зачастую имеет отверстие, которое предназначено для монтажа элементов к металлической оси из высокопрочного сплава

Ось дает возможность избежать перемещения шины в горизонтальной плоскости.

Чтобы предотвратить смещение по вертикали необходимо максимально плотно к шине на оси с двух сторон прикрепить два подшипника. Далее нужно надеть втулку, зажимающую подшипники, после чего ось стоит приварить к одной грани каркаса.

На противоположной стороне будет размещен электрический двигатель и система контроля натяжения цепи. Здесь даже придумывать ничего не нужно, просто используйте заводские запчасти от бензопилы. Главный барабан крепится на вал электрического силового агрегата и фиксируется при помощи продольной шпонки.

Конечным этапом сборки можно назвать центрование и надёжную фиксацию в корпусе

Особое внимание во время осуществления работ своими руками необходимо уделить монтажу мотора, который во время распиловки будет сильно вибрировать. По этой причине нужно обеспечить жесткую станину

Теперь вы знаете, как сделать шинную пилораму своими руками. Такой агрегат обеспечивает осуществление высококачественной распиловки древесины. Главные характеристики шинной пилорамы: точность, компактность, невысокая цена, простая конструкция, надежность, малый вес, эргономичность во время работы, легкость транспортировки.

Порядок изготовления самодельной ленточной пилорамы

Есть определенные рекомендации, касающиеся вопроса того, как сделать ленточную пилораму своими руками. К ним можно отнести следующее:

Важно правильно подобрать место установки оборудования. Если в качестве движущего элемента используется электродвигатель, то рекомендуется исключить вероятность повышения влажности окружающей среды для предотвращения возникновения короткого замыкания

Для удобства обработки бревен площадь мастерской или навеса должна составлять не менее 18 квадратных метров. Работ ленточной пилорамы связана с осуществлением ручной подачи бревна, вес которого достаточно большой. Именно поэтому работу по созданию рассматриваемой конструкции начинают с изготовления рамы. Она должна быть устойчивой, имеет удлиненную форму. Одна часть станка рассчитана на размещение основных элементов конструкции, вторая для подачи заготовки. Удлиненная часть, где располагается бревно до обработки, имеет рельсы, которые помогают передвигать заготовку. При изготовлении используется профиль площадью поперечного сечения не менее 5-ти сантиметров Особое внимание уделяется на ровность и горизонтально направляющих. Самоделка проводит распиливание заготовки в горизонтальной плоскости. Именно поэтому следует рассмотреть то, как будет изменяться высота размещения пилы Могут использоваться различные механизмы. В нашем случае используется электродвигатель для передачи вращения основным элементам конструкции. При выборе электродвигателя учитывается то, от какого напряжения он должен питаться (220 или 380 Вольт), какова необходима мощность, а также размещение основных элементов крепления. Рекомендуется выбирать двигатель, который питается от сети 220 Вольт и имеет мощность не менее 2 кВт. От мощность электродвигателя зависит то, насколько будет производительным созданный станок. Если неправильно подобрать электродвигатель, то он будет перегреваться во время работы.

Крепление электродвигателя должно проходит с противоположной стороны от места подачи заготовок. При этом важно обратить внимание на прочность крепления – при работе на электродвигатель будет оказываться большое воздействие. В большинстве случае размещают электрический двигатель под рамой, создавая защитный кожух (от воды и механического воздействия). Следующим важным моментом можно назвать тип используемого привода для передачи вращения. На протяжении многих лет прямую установку, когда выходной вал электродвигателя имеет жесткое соединение с режущим элементом ленточной пилорамы, не используют. Причина заключается в том, что нагрузка на электродвигатель будет меняться в большом диапазоне, и предохраняющего механизма от остановки пилы нет. Поэтому используемый привод представлен сочетанием шкивов и ремня. Если нагрузка большая, то ремень будет проскальзывать. Путем изменения диаметров шкива можно уменьшить или увеличить скорость вращения режущего элемента станка. Однако мощность от этого остается неизменной (применения ременной передачи определяет потерю несколько процентов КПД). Кроме вышеприведенных моментов следует учитывать то, что со временем ремень изнашивается, движение шкивов приводит к появлению звука. Важным элементом конструкции можно назвать ролики, на которых крепится режущее полотно. Один из роликов ведущий, второй натяжной. Отметим тот момент, что самодельные варианты исполнения зачастую создаются при использовании обычных колес вместо роликов. При создании этого элемента конструкции следует учитывать то, что лента должна иметь хорошее натяжения, для чего один из роликов подпружинивают. При создании конструкции следует уделять внимание прочности крепления всех элементов, так как во время пиления может возникать сильная поперечная нагрузка на полотно – при допущении ошибки оно может слететь.

Вышеприведенные моменты указывают на основные моменты по производству самодельной пилорамы. Сделать ленточную пилораму можно самостоятельно при минимальный затратах. Ведь нужно купить или найти только двигатель, шкивы и ролики, найти металлопрофиль для рамы и полотно для пиления. Надежность конструкции зависит от технического состояния всех узлов и качества их соединения. Поэтому перед использованием пилорамы следует тщательно ее проверить.

Что понадобится для самодельной пилорамы

Самостоятельно изготовить сложные устройства и механизмы из металла можно только в том случае, если имеются навыки использования сварочного оборудования. Ленточная пилорама своими руками не может быть смонтирована без сварных соединений.

Кроме сварочного аппарата потребуется приготовить для работы следующие инструменты:

1. Болгарка.
2. Электрическая дрель.
3. Свёрла по бетону и металлу.
4. Пассатижи.
5. Гаечные ключи.
6. Комплект слесарных струбцин.
7. Строительный уровень.
8. Гайки и болты.
9. Бетономешалка.

Для изготовления основания пилорамы потребуется бетономешалка. При отсутствии заводской модели устройство можно сделать самостоятельно из стальной бочки.

Для монтажа самодельной деревообрабатывающей установки потребуется приобрести следующие материалы:

• Металлический уголок 50 мм.
• Ролики или шарикоподшипники.
• Профильную трубу.
• Стальную трубу.
• Электрический или бензиновый двигатель.
• 2 длинных винта с гайками.
• Цепную передачу.
• Колёса и ступицы от легкового автомобиля.
• Цемент, песок и щебень для бетонного раствора.

Когда все инструменты и материалы будут приготовлены, необходимо сделать чертежи пилорамы по дереву.

Чертежи для самодельной пилорамы

Чтобы сделать чертёж самодельного станка, достаточно нарисовать на бумаге уменьшенную копию деревообрабатывающего устройства с указанием размеров каждой детали и механизма.

При проектировании ленточной пилорамы, желательно установить значение длины не меньше 6, а ширины — 3 метров. Только в этом случае можно будет производить на самодельной устройстве пиломатериалы стандартной длины.

По сделанным эскизам деревообрабатывающей установки несложно будет подсчитать количество материалов для изготовления рамы и направляющих рельс. Для того чтобы усилить конструкцию между двумя параллельными уголками направляющих, обязательно устанавливаются поперечные усилители, расстояние между которыми не должно превышать 1 метра.

Если ленточная мини-пилорама своими руками изготовленная будет эксплуатироваться в помещении, то потребуется сделать чертёж только основного устройства. При размещении деревообрабатывающей установки на открытой площадке, желательно изготовить навес, чертёж которого также следует составить прежде, чем приступать к практической реализации данного проекта.

Делаем основание

Только правильно подготовленное основание для пилорамы позволит перемещаться раме с пильным механизмом равномерно. Плита на которой будут установлены направляющие рельсы изготавливается по принципу возведения обычного ленточного фундамента.

Основание обязательно выливается на гравийнопесчаной подушке толщиной не менее 15 см.

Чтобы повысить прочность плиты, перед заливкой бетона на основание укладывается металлическая армирующая сетка. После заливки бетона его необходимо выдержать не менее 2 недель, чтобы добиться максимальной прочности основания.

Изготовление пилорамы: пошаговая инструкция

Самодельная ленточная пилорама своими руками монтируется с использованием колёс от легкового автомобиля, ременной передачи и двигателя.

В качестве направляющих используется уголок или швеллер. Уголок применяется сечением не менее 50 * 50 мм. Материал укладывается строго параллельно, внутренним ребром вверх, на заранее рассчитанном расстоянии.

Читать также: Как снять магнето с бензопилы партнер

Затем между уголками устанавливаются шпалы, которые нарезаются из профильной трубы сечением 50 * 100 мм. При сваривании поперечных усилителей следует проявлять осторожность, чтобы не перегреть направляющие, которые может повести от высокой температуры. Когда шпалы будут приварены к направляющим производится фиксация металлической конструкции к бетонному основанию с помощью анкерных болтов.

После окончания работ по фиксации рельс к бетонному основанию, по которому будет перемещаться каретка, в серединной части «железнодорожного» полотна устанавливается ложе для фиксации лесоматериала. Для удержания круглого леса, к шпалам приваривается Н-образная стойка с боковыми выступами. Минимальная высота штанги удерживающего устройства не должна быть меньше 100 мм.

В качестве роликов для пилорамы могут быть использованы шарикоподшипники. На каждую ось рамы необходимо подобрать 2 подшипника большего диаметра и 4 — 6 меньшего. Разница в диаметре зависит от высоты ребра уголка. Например, если в качестве направляющей используется уголок 50 * 50 мм, то разница внешних диаметров подшипников должна составить 100 мм. При этом, внутренние диаметры деталей должны быть равны.

Изготовление рамы начинается с установки 2 направляющих из стальной трубы. Направляющие устанавливаются в вертикальном положении, после чего на них монтируются ползуны, внутренний диаметр которых должен минимально отличаться от внешнего диаметра направляющих труб.

Станина каретки сваривается из профильной трубы. Этот элемент должен представлять собой надёжную конструкцию прямоугольной формы, на которую затем будут привариваться вертикальные направляющие, а в нижней части — ось с подшипниками.

Перемещение каретки в вертикальной плоскости осуществляется с помощью винтового механизма, который устанавливается с обеих сторон направляющих труб. Гайка приваривается к ползуну, а длинные шпильки фиксируют в верхней части рамы. Для того чтобы обеспечить лёгкое вращение регулировочного механизма рекомендуется шпильки установить на подшипники с обеих сторон.

Для обеспечения синхронности вращения винтового механизма следует на каждую шпильку приварить небольшие велосипедные звёздочки одинакового диаметра, между которыми делается цепная передача с использованием велосипедной цепи. Для обеспечения постоянного натяжения цепного механизма, в его конструкции обязательно должен быть ролик, на рычаг которого устанавливается пружина.

В качестве шкивов в самодельной пилораме будут использоваться колёса и ступицы от заднеприводного легкового автомобиля. Чтобы обеспечить лёгкое вращение привода, необходимо собрать подшипниковый узел, который будет приварен с обеих сторон к поперечине каретки. На одну из ступиц устанавливается шкив, к которому затем будет передаваться крутящий момент от электрического или бензинового двигателя.

Для повышения безопасности использования пильного механизма в нижней части каретки возле каждого из колёс устанавливается узел поддержки пилы, который состоит из оси, на которую установлены несколько шарикоподшипников небольшого диаметра. Со стороны ступицы, на которую был установлен шкив монтируется силовой агрегат.

Если используется двигатель внутреннего сгорания, то для натяжения клиноременной передачи применяется подпружиненный ролик. Для натяжения ремня в случае применения электродвигателя, агрегат устанавливают на небольшую платформу, которую можно будет перемещать в горизонтальной плоскости.

На следующем этапе на пилораму устанавливается ёмкость для смазывающе-омывающей жидкости, от которой необходимо подвести трубку к режущему узлу. Затем над режущим узлом изготавливается кожух из металлического уголка и жести, после чего можно приступать к первому запуску самодельной деревообрабатывающей установке, предварительно установив между колёсами ленточную пилу.

Заключение

Самодельная пилорама на автомобильных колесах является безопасным и эффективным устройством для обработки древесины в домашних условиях. После проверки и обкатки, деревообрабатывающий механизм может использоваться не только для изготовления доски или бруса для собственных нужд, но и для реализации другим частным строителям.

Уважаемые посетители сайта «Самоделкин друг« из представленного материала вы узнаете как можно самостоятельно сделать свою собственную ленточную пилораму. Каждый мастеровой человек мечтает иметь в своем хозяйстве свою собственную пилораму, потому как ее наличие в десятки раз уменьшит расходы на пиломатериал. При помощи данного станка можно самому распускать бревна на доски и бруски, так же отличный вариант и для тех кто строится, тоесть доски можно производить непосредственно на месте строительства будущего дома. А так же возможно открыть свою частную пилораму и распускать доски уже за деньги и пополнять семейную казну дополнительным заработком. Вообщем станочек очень хорош со всех сторон, да и самостоятельная его сборка опять же обойдется куда дешевле заводского аналога, потому как много запчастей можно использовать б/у и имеющихся в наличии у автолюбителя, к примеру : колеса от легкового автомобиля, ступицы, подшипники, болты и прочее что можно раздобыть в гараже)

Конструкция ленточной пилорамы представляет из себя 1. рельсовую дорожку 2. станину с силовым агрегатом 3. полотно 4 механизмы регулировки и натяжения 5. каретка 6. ровная поверхность (желательно фундамент-плита)

И так, давайте ознакомимся с перечнем необходимых составляющих для сборки станка. А так же разберем весь процесс поэтапно.

Материалы

1. уголок 100х100, швеллер, рельса от узкоколейки (для изготовления рельсового полотна)
2. колеса от легкового автомобиля
3. ступицы
4. подшипники
5. профтруба квадратного сечения
6. шпилька с резьбой
7. цепь
8. домкрат
9. капельница
10. силовой агрегат (бензиновый или электродвигатель)
11. арматура
12. болты, гайки, шайбы, граверы
13. листовой металл 1 мм
14. шкив
15. ремень

Инструменты

1. сварочный аппарат
2. дрель
3. наждак
4. болгарка
5. молоток
6. рулетка
7. набор гаечных ключей
8. уровень (лазерный)
9. линейка
10. уголок

Читать также: Как мерить катет сварного шва

Процесс сборки ленточной пилорамы своими руками.

И так, первым делом стоит ознакомится с чертежами, потому как любое дело начинается с разметки, как говорится «Семь раз отмерь, один раз отрежь.

1 Ленточная пилорама с электродвигателем.

Вот такая замечательная пилорама вообщем то получилась, теперь распускай доски и бруски для строительства и ремонта сколько угодно, только успевай бревнышки подкидывай)

Далеко не каждому по карману приобретение готовой пилорамы, тем более что окупиться она только при постоянном использовании(читай коммерческом). Можно ли изготовить пилораму своими руками? С какими сложностями продеться столкнуться самодельщику, решившемуся на самостоятельную распиловки необработанных бревен на деловую древесину?

Конструктивные особенности пилорамы из бензопилы

Переносная самодельная пилорама на основе бензопилы

Если станки заводской сборки представляют собой в основном стационарные варианты, то самодельные выгоднее и проще делать переносными. Это обусловливает особенности конструкции. Если в заводском агрегате режущая часть смонтирована на раме, то в самодельном полотно пилы устанавливается в специальную рамку, сваренную из металлического профиля. Он выступает как ограничитель хода, а также определяет ровность реза.

Правда, иногда можно встретить в хозяйстве и стационарную модель, которую предприимчивые хозяева собирают в специально отведённом месте на участке. Здесь уже используется более массивный металлопрокат — швеллер, и уголок, из которых изготавливается ложе для ствола дерева. Массивная каретка с укреплённой на ней бензопилой перемещается вдоль бревна по рельсовым направляющим с помощью роликов. Такие изделия хотя и дают боле точный рез, намного сложнее и дороже в производстве, поэтому оправдывают себя только там, где нужно работать с большим объёмом или длительно время.

Строительство навеса из дерева с двухскатной крышей пошагово

Устанавливаем опоры навеса

Для начала необходимо установить на опорах, обвязочный пояс из бруса. Брус, лучше всего использовать , толщиной 200х200 мм. Это оптимальный размер бруса для строительства навеса. Прочный и устойчивый каркас — залог долгой службы навеса, без неприятных «сюрпризов».

Как ранее мы уже говорили, крепить элементы нужно очень прочно. Тем более, что в примере мы рассматриваем двухскатную крышу. Такого плана крыша требует особенно устойчивой конструкции.

При работе, действуйте не спеша и аккуратно. Чтобы не раскачать вертикальные опоры. Если вы боитесь нарушить их устойчивость, то есть смысл все элементы временно связать между собой.

Часть бруса, которая будет закопана в грунт, должна быть хорошо обработана от различного рода негативных воздействий. Для этого подойдет битумная мастика. Некоторые используют для этих целей, отработанное машинное масло.

Вертикальные опоры следует закапывать в грунт, на глубину не менее 1 м. Устанавливать их лучше всего на подушку из песка и гравия. Опоры устанавливаются строго в вертикальном положении. Гидроизоляционные материалы, такие, как рубероид, к примеру, дополнительно защитят от гниения нижние части опоры навеса, закопанные в грунт.

Как только обработанные брусья установлены строго вертикально, зафиксирован гидроизоляционным материал, можно заливать их бетоном.

Как изготовить

Рассмотрим более детально, как самостоятельно изготовить пилораму из обычной бензопилы на примере стационарной конструкции.

Что потребуется

Для работы потребуются следующие материалы:

• Бензопила.
• Сварочный аппарат.
• Металлические трубы квадратного сечения.

• Металлические угольники.
• Ролики.

Мнение эксперта Куликов Владимир Сергеевич

Если нет квадратных металлических труб, можно использовать вместо них обычные водопроводные. Только в этом случае необходимо подобрать трубы достаточной прочности. Но лучше всего использовать металлические швеллеры, если есть такая возможность. С ними удобнее работать при монтаже, да и зафиксировать их можно более надежно.

Процесс изготовления

Для изготовления устройства придется выполнить следующие действия:

• Собрать основание будущей пилорамы из труб и уголков. Сразу монтировать конструкцию не нужно. Сначала надо сложить ее и проверить, насколько ровно соединены все элементы. Делают это при помощи уровня. Только после этого трубы соединяют между собой при помощи сварки.
• Когда прямоугольник основания собран, для большей прочности конструкции его необходимо укрепить как минимум двумя стяжками. Изготовить их можно из тех же металлических труб. Стяжки крепят поперечно на равном удалении друг от друга. Лучший вариант крепления – болтовое.
• Затем поверх труб, из которых собрано основание конструкции, наваривают более тонкие трубы или металлопрофиль. Они будут служить направляющими для распиливаемых бревен и не позволят им свалиться с пилорамы. Также приваривают поперечные направляющие. В идеале они должны вращаться – это обеспечит более плавное движение бревна и минимизирует усилия, которые необходимо прикладывать во время работы устройства.

Без поперечных направляющих можно обойтись, если вы использовали круглые в сечении стяжки из труб. Бревно тоже будет передвигаться по ним достаточно легко. Но нужно помнить, что его движение будет не таким легким, как в случае с вращающимися поперечными направляющими.

• После того, как основание полностью готово, его устанавливают на стойки. Лучше всего на их роль подойдут стальные угольники. Их приваривают в углах основания. Для большей прочности конструкции между стойками можно приварить раскосы.
• После собирают тележку для режущей части. Она представляет собой прямоугольник из металлических труб, опирающийся на две продольные стальные полосы. Между этими полосами и стенками прямоугольника устанавливают по два откоса, чтобы конструкция была устойчивой. Под полосами размещают ролики, которые будут обеспечивать перемещение режущей части по основанию. Затем к одной из полос приваривают еще одну трубу, соединив ее сверху с прямоугольником. Это – место крепления для пилы.
• Когда тележка готова, закрепляют пилу. Сделать это можно самыми разными способами. Самый распространенный способ – фиксация корпуса пилы с помощью струбцин или металлических стяжек. Он достаточно надежен и не причиняет необратимых повреждений устройству. При необходимости к тележке доваривают дополнительные поперечные планки из тех же труб, из которых были изготовлены остальные части конструкции.

Существует и другой способ фиксации пилы – за полотно, на котором закреплена цепь. Он менее надежен, требует рассверливания полотна и хуже фиксирует бензопилу. Однако при таком способе монтажа цепь пилы меньше вибрирует (большая часть вибрации передается на основание пилорамы) и делает более ровные срезы.

Собираем каркас деревянного навеса

Итак, приступаем к сборке каркаса деревянного навеса. В первую очередь, прикрепляем горизонтальные балки к вертикальным опорам. Для крепления используем болты, которые вкручиваем в специально просверленные отверстия и затягиваем очень плотно и крепко.

Это соединение должно выдерживать боковые усилия, причем очень значительные. Для того, чтобы повысить прочность, можно соединить их скобами из строительной арматуры. Диаметр арматуры 6-8мм.

Вторым шагом запиливаем стропильные ноги, чтобы установить готовые фермы на навес. Замеряйте и сделайте вырезы в первой ферме. Для этой работы лучше всего подойдет переносная дисковая, электрическая пила.

Кстати говоря, если фермы вы сделаете полностью одинаковыми, то запилы стропильных ног можно даже не замерять. А делать это под один шаблон.

Далее можно устанавливать конструкцию на свое место. Установите ее и зафиксируйте подпорками временно. Потом эти подпорки вы уберете. К балкам, саму ферму прикручиваем уголками 5смХ5см .

Толщину уголка выбирайте не менее 1 мм. Тем же способом устанавливаем последнюю ферму. И между фермами натягиваем веревку. По ней следует устанавливать оставшиеся элементы.

Фермы, между собой, временно скрепляйте досками или рейками. Чем-нибудь, что есть под рукой. Впоследствии все это уберется. Перепад между крайними фермами ни в коем случае не должен быть более двух сантиметров. Если больше-надо обязательно исправлять. Поэтому, старайтесь не допустить ошибок. Их потом будет очень сложно и долго исправлять.
