Конструкция и принципы работы
Главное достоинство пилорамы состоит в том, что она осуществляет распил бревна вдоль. Вручную такое сделать невероятно сложно.
Чтобы понять принцип действия станка, нужно познакомиться с его устройством. Конструкция состоит из нескольких частей:
- пилы;
- привода (чаще электрический, иногда бензиновый двигатель);
- каретки пилы;
- направляющих;
- рамы.
Основанием конструкции, имеющей П-образную форму, служат скрепленные между собой металлические балки или швеллеры, по которым движутся ролики, закрепленные на раме. С одной стороны рамы располагается стационарное основное колесо, с другой — подвижное, перемещающееся вдоль каркаса.
В основании станка над роликами располагаются направляющие, на которых сверху прикреплены стойки опоры. Движение рамы по балкам происходит при помощи цепного механизма.
Инструментом для распила служит ленточная пила шириной, примерно, 6 см. Натяжение ее происходит с помощью гидравлики. Лента держится за счет специальных замков, прикрепленных к основанию главного колеса.
Конструкция дополнена линейкой и контейнером со специальной жидкостью, поступающей в место распила и защищающей ленту от налипания опилок.
Существует несколько видов пилорам. Самые распространенные — ленточная, дисковая и цепная. Практически любую из них можно сделать самостоятельно, если взять за основу грамотный чертеж самодельной пилорамы и внимательно смотреть видео с пошаговыми инструкциями. Также популярны механизмы, сконструированные с помощью бензопилы.
Обратите внимание!
- Индукционный нагреватель своими руками ♨️ — обзоры лучших вариантов изготовления. Разновидности конструкций самодельного прибора + пошаговый мастер-класс (160 фото)
- Пушка гаусса своими руками: ТОП-130 фото лучших способов создания своими руками. Особенности конструкции + мастер-класс для начинающих
- Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото
Виды шинных пилорам
Простое устройство конструкции пильной шины может состоять из любого привода. Именно поэтому самодельные модели делятся на несколько типов в зависимости от разновидности двигателя.
К ним относят следующие конструкции:
- Бензиновая. В данном случае используют четырехтактный двигатель, работающий по принципу внутреннего сгорания;
- Электрическая. В данном случае наблюдают трехфазную асинхронную работу электродвигателя с высокой мощностью.
Использование электродвигателя рентабельно в том случае, если оборудование будет использоваться как стационарное устройство. Пилорама будет применяться за пределами закрытого пространства. В данном случае лучше выбирать комплектацию, состоящую из асинхронного двигателя.
- Шинная пилорама с электрическим двигателем нуждается в большом потреблении электроэнергии.
- Специалисты рекомендуют выбирать модели с мощностью не менее 4 кВт. Обеспечить питание позволит кабель, состоящий из большого сечения проводов.
- В процессе осуществления продольной распиловки бревна важно учитывать, что такой механизм подвижный.
- Он может отклоняться от первоначального положения до 5 м в длину.
- В этом случае необходимо продумать изоляцию режущей основы от окружающих предметов. Рабочая часть должна быть пластичной и подвижной.
Если установить бензиновый двигатель в устройство шинной пилорамы, то не потребуется наличие электрического кабеля. Устройство бензинового двигателя имеет существенные недостатки.
Например, если для механизма выбирают двигатель, работающий на бензине средней мощности, то для его запуска может потребоваться аккумулятор. Если будут применять привод от бензопилы, то подготовить механизм к работе позволит мощный стартер на шнуровой основе.

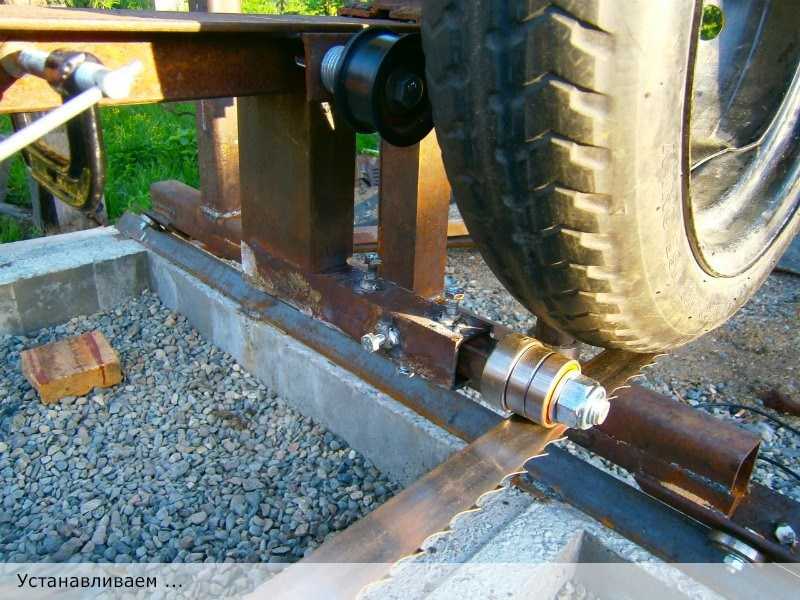

Самодельная ленточная пилорама
Самостоятельная сборка сложного агрегата — процесс непростой. Необходимо правильно установить и подогнать все детали конструкции, чтобы обеспечить их слаженную бесперебойную работу. В этом поможет инструкция, как сделать самодельную пилораму, следуя которой, можно обзавестись собственным домашним деревообрабатывающим комплексом.

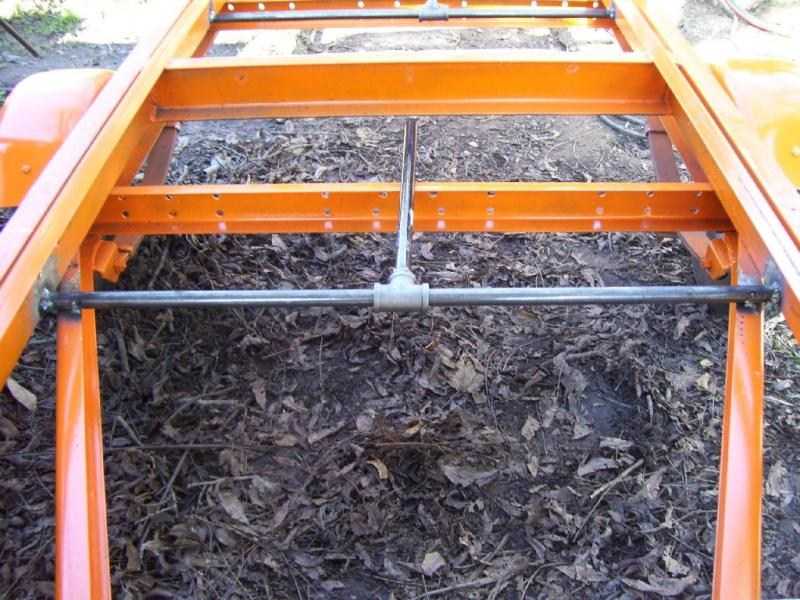

Для сборки пилорамы следует выделить и подготовить подходящую площадку. Затем начинается сборка каркаса будущей конструкции. Вначале готовятся своеобразные рельсы, по которым будет при помощи роликов двигаться работающая пила. Рельсы скрепляются между собой профильными трубами, играющими роль шпал. К ним привариваются крепежи для фиксации бревен.

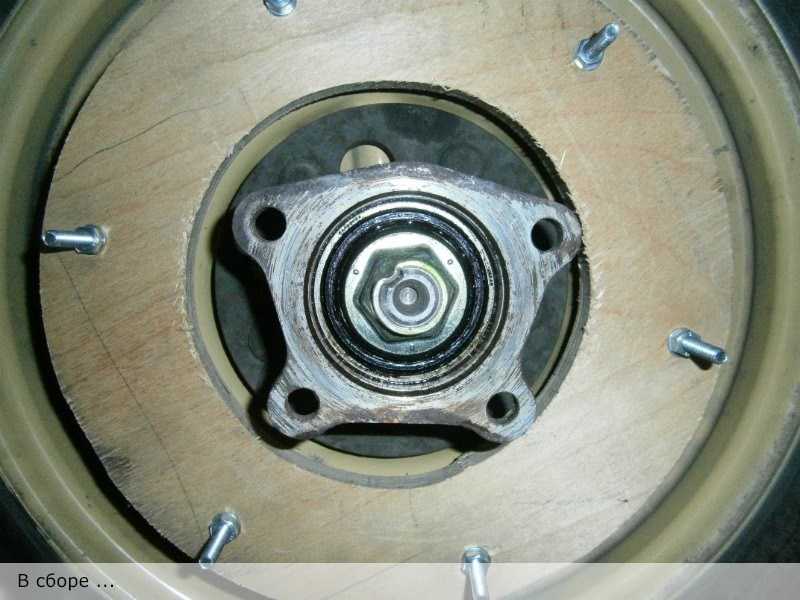

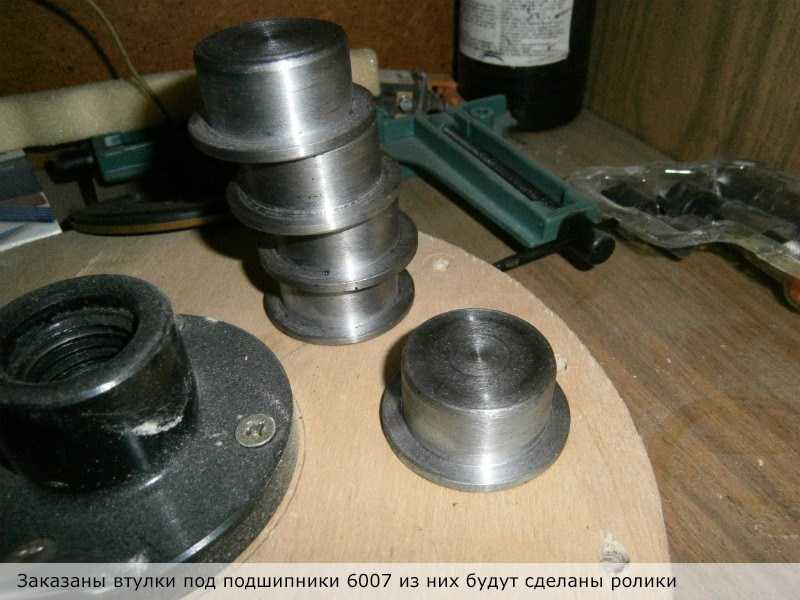

На следующем этапе монтируется тележка, на которой устанавливаются специальные колеса для ленты. Многие умельцы, собирающие самодельные ленточные пилорамы своими руками, догадались приспособить для этих целей старые автомобильные колеса.
Заканчивается сборка конструкции установкой электродвигателя, соединяющегося с подвижным механизмом при помощи приводного ремня.

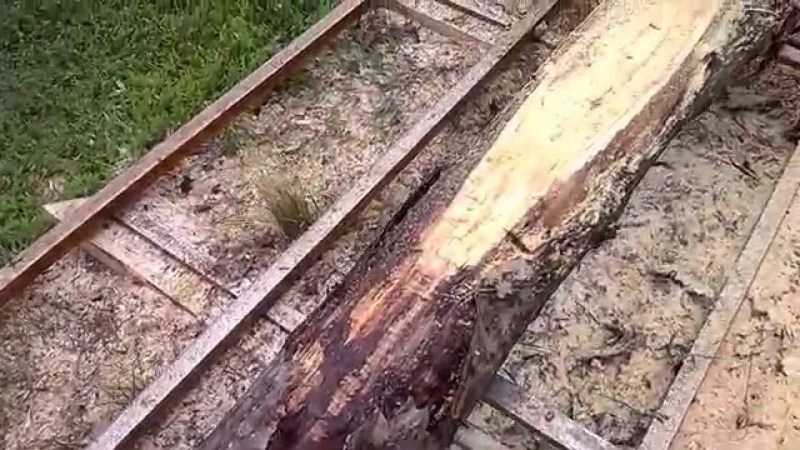

Стационарная пилорама
Существует вариант расположения пилорамы на бетонной площадке. Так, будет обеспечена постоянная горизонтальность, а вот перемещение одного из элементов усложняется, так как при нагрузке возможны отклонения в сторону. Это не испортит пиление, но в значительной степени замедлит его. Избежать такого недостатка помогут металлические П-образные профили, «утопленные» в бетон при заливке площадки.
Для удобства работы вы можете установить еще один промежуточный элемент – сцепление. Тогда вам придется между ведущей шестеренкой и электродвигателем установить ременную передачу. Шестеренку и вал двигателя обеспечиваем шкивами, на которые надеваются клиновидные ремни. Сами ремни должны прижиматься специальным роликом. Конструкцию можно заимствовать у мотоблока.

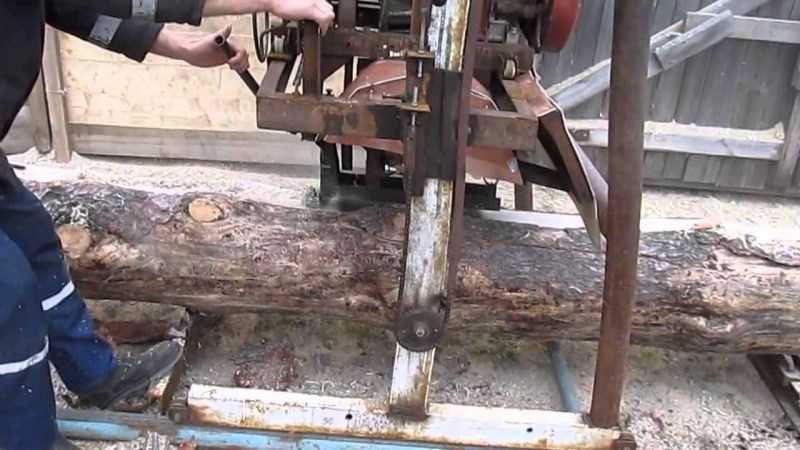

Цепная пилорама своими руками
Конструкция этого агрегата проще и меньше по размеру, чем ленточный аналог. Работает по тому же принципу, отличаясь только типом пилы. В данном случае для распила бревен используется специальная цепь, натянутая на шину.
Изготовить ее намного легче, достаточно всего лишь четко следовать советам, как сделать самодельную пилораму цепного типа.
Обратите внимание!
Электросамокат своими руками — мастер-класс с пошаговыми инструкциями работы своими руками. Советы и простые схемы для начинающих + лучшие фото-обзоры
- Кресло-качалка своими руками: ТОП-120 фото лучших вариантов изготовления. Мастер-класс по созданию кресла-качалки в домашних условиях
- Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих
Материалы и инструменты
Перед тем как приступить к работе, необходимо запастись необходимыми материалами и инструментами. Вам необходимо иметь:
Схема пилорамы.
- металлические швеллеры или рельсы (около 5 м);
- трубки различных диаметров;
- электромотор;
- шину от бензопилы (лучше использовать длинную шину);
- ведущую звездочку от бензопилы;
- электросварку;
- болгарку.
Самодельная пилорама (шинная) изготавливается на базе деталей от бензопилы. В рабочую часть входят сама шина, электромотор и система сцепления. Все эти детали монтируются в отдельный корпус.

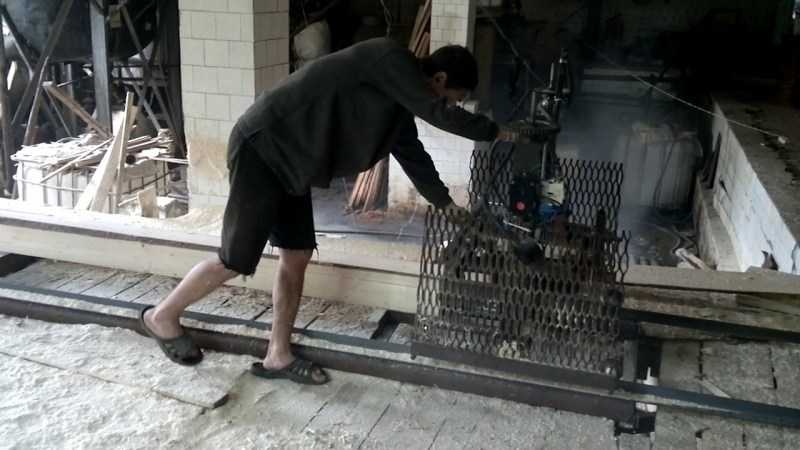

Сборка цепной (шинной) пилорамы
Перед началом сборочных работ следует подготовить ровную открытую площадку. Затем собирается металлический каркас, на который крепятся стойки и устанавливается станина в качестве основы цепной конструкции.
На следующем этапе собирается тележка, на которую монтируются крепления для электродвигателя.
Далее тележка устанавливается на каркас, и на ней закрепляют двигатель и пилу.
Последнее действие сборки — натяжение цепи на шину, и пилорама готова к эксплуатации.
Сборка
Сначала необходимо изготовить каркас в форме прямоугольного параллелепипеда. В центральной части каркаса необходимо установить шину. Обратите внимание, что нагрузка на этот узел будет иногда слишком большой, поэтому шину необходимо закрепить с двух сторон.
Ведомая звездочка обычно имеет отверстие, в которое необходимо вставить ось из прочной низкоуглеродистой стали или сплава, обладающего высокой прочностью. Эта ось должна противостоять движению шины в горизонтальной плоскости. Чтобы избежать вертикального смещения, вплотную к шине на ось надеваются с обеих сторон подшипники.
Для изготовления пилорамы, понадобиться болгарка.
Далее надеваем втулки, чтобы зажать подшипники, и привариваем ось к одной из сторон каркаса. В противоположной части необходимо разместить двигатель и систему натяжения цепи. Выдумывать конструкции нет необходимости: воспользуйтесь имеющимися элементами от бензопилы.
Потребуется нам и ведущий барабан. Его закрепляем на вал электродвигателя и фиксируем с использованием продольной шпонки. А теперь конструкцию необходимо отцентрировать и хорошо закрепить на корпусе. Особенное внимание обратите на крепеж электродвигателя: в ходе работы он очень сильно вибрирует, поэтому станина для него должна быть жесткой. Идеально подходит станина из чугуна, но возникают сложности со сваркой. Рекомендуется сделать основу под электрический мотор из металлических профилей, сварив из них две треугольные формы. Жесткость будет обеспечена, если вы расположите эти треугольники вертикально.
Самодельная дисковая пилорама
Агрегат, который способен пилить бревна горизонтально, вертикально или под углом, называется углоповоротной дисковой пилорамой. Этот вид деревообрабатывающих станков очень популярен благодаря своей многофункциональности. Готовое оборудование такого типа стоит недешево, поэтому намного выгоднее будет изготовить дисковую пилораму своими руками.
Обратите внимание!
- Компрессор своими руками: ТОП-130 фото-обзоров готовых компрессоров. Пошаговая инструкция + схемы и чертежи
- Ветрогенератор своими руками: ТОП-170 фото-обзоров готовых приборов. Подробная инструкция по самостоятельному изготовлению для начинающих
- Точечная сварка своими руками — лучший мастер-класс по изготовлению самодельной точечной сварки с пошаговыми фото-схемами работы своими руками
Конструкция этого механизма не отличается особой сложностью, поэтому собрать ее самостоятельно будет легко. В этом помогут чертеж, инструкция и наглядные картинки самодельной пилорамы дискового типа.
Самостоятельная сборка дискового агрегата
Работа начинается с приобретения необходимых частей, узлов и комплектующих. Затем можно приступать к сборке каркаса. В дело идут металлические трубы и высокопрочные направляющие, которые крепятся при помощи сварки. На следующем этапе производится сборка каретки.
Для вращения металлического диска требуется мощный двигатель, поэтому в большинстве случаев используется бензиновый вариант. Рабочие элементы агрегата соединяются с двигателем через специальные отверстия.
Обычно это происходит при помощи цепной передачи, но в этом случае пилорама не сможет работать непрерывно в течение долгого времени — будет постоянно перегреваться привод.
Быстро вращающийся диск пилы представляет собой источник повышенной опасности, поэтому при монтаже следует учесть все риски и соблюсти все условия техники безопасности.
Подробное описание изготовления своими руками шинной пилорамы
Для производства пиломатериалов используются станки для роспуска древесных стволов. Шинная пилорама с электродвигателем представляет один из возможных вариантов индивидуального производства бруса или досок.
Первичную переработку леса часто стремятся максимально сместить в зону его роста. Тогда древесные отходы послужат органическим удобрением для будущих лесных посадок.
Перегнивая на земле и в почве, опилки, ветки, кора, остатки распила послужат основой для интенсивного роста молодых деревцев. Поэтому небольшая по размерам конструкция может использоваться сразу после валки дерева.
Ее легко разместить в багажнике автомобиля. Из леса будут вывозиться только пиломатериалы.
В некоторых странах промышленность изготавливает прицепную ленточную пилораму, которую можно прицепить к легковому автомобилю и вывезти для работы в лес.
Пилорамы для домашнего пользования
Для изготовления бруса и досок своими руками применяют несколько типов устройств:
- Рамные, устанавливаются на мощный фундамент. Для обслуживания привлекаются не менее трех человек. Отличаются высоким уровнем энергопотребления и производительностью. Общий вид пилорамы рамного типа:
- Ленточные могут производить распил бревен большого диаметра. Отдельные образцы оборудования способны распустить ствол дерева диаметром 3 м. Общий вид ленточной пилорамы:
- Дисковые довольно часто применяются в личном хозяйстве для распиловки древесины. Отдельные образцы способны перерабатывать дерево диаметром до 1 м. Общий вид дисковой пилорамы (видно, что в ней используются диски, установленные перпендикулярно друг другу. За один проход выполняется распил в разных плоскостях):
- Шинные в качестве рабочего органа шину от электро- и бензопил. С помощью подобных устройств пользователи в одиночку могут бревна диаметром около 60 см превращать в пиломатериал. Простейшая шинная пилорама (в этой конструкции пила перемещается по направляющей, изготовленной из швеллера):
На предприятиях по заготовке леса наибольшее распространение получили рамные установки. Настраивать на выпуск определенного формата пиломатериала довольно просто, между пильными полотнами выставляются требуемые расстояния. Использовать подобные пилорамы в личном хозяйстве довольно сложно. Установленная мощность приводов достигает д 30…40 кВт.
Ленточное оборудование используется сравнительно недавно (около 30 лет). Обычно толщина пильной ленты составляет от 0,8…1,0 до 2,5…3,0 мм. На практике эксплуатируются автоматы, которые выполняют распил по заданной программе. Для работы достаточно ввести необходимые данные и установить заготовку. Подсобные рабочие будут убирать со стола готовые доски и брус.
Некоторые самодельщики самостоятельно изготавливают подобные станки. Их привлекает возможность создать сравнительно несложное устройство. Их можно использовать на выезде в лес, организуя лесоперерабатывающий цех на заготовке леса.
Дисковые пилорамы конструктивно самые простые. Применяется диск большого диаметра, который выполняет длинный пил по заданным параметрам. На практике применяют двухдисковые станки, производящие распиловку бревна с двух сторон. Подобный подход позволяет использовать сравнительно небольшие диски.
Использование шины от пилы с электрическим или бензиновым двигателем позволяет применить их для выполнения длинного продольного пиления. Некоторые мастера изготавливают мобильные пилорамы, которые можно перевозить на стройку или в лес. Нужно только организовать раскладку бревен на опоры и установить вспомогательные устройства, обеспечивающие прямолинейное движение рабочего органа.
На практике используют шины с фиксацией в раме и без нее. Если зафиксировать полотно на жесткой рамке, то проще получать обработанную плоскую поверхность. Каркас предотвращает увод в сторону, что часто наблюдается при создании упрощенных устройств.
Специальная рамка для установки шины цепной пилы повышает жесткость конструкции и обеспечивает устойчивое положение полотна при выполнении работы:
Внимание! Изготовив самодельную шинную пилораму, мастер получит станок, который позволит создать небольшое индивидуальное производство. Оно даст возможность производить нужную продукцию и получать определенный доход.
Домашний мастер сумеет изготовить небольшую пилораму для продольной распиловки бревен. Нужно иметь навыки работы со сварочным аппаратом, болгаркой и электродрелью.
Проектирование устройства
Любая работа начинается с проекта. На этапе проектирования нужно определиться с основными вопросами.
- Что будет перемещаться? Инструмент или бревно? Проще установить направляющую, по которой нужно двигать цепную пилу. Если задавать перемещение бревна, то необходимо создать мощный фундамент для промежуточных опор. Толкатель бревна должен преодолевать сопротивление сдвигу, а потом поддерживать перемещение с постоянной скоростью.
- Какой инструмент применить? Бензиновый или электрический? Если предусматривается изготовление станка для домашнего использования, то следует ориентироваться на электропилу. При необходимости создания мобильной установки предпочтение отдается бензиновой пиле.
- Какие требования к качеству досок? Если требуется получать идеально плоские поверхности распила, то нужно фиксировать полотно в специальной рамке. При менее жестких требованиях можно оставить свободный конец без дополнительной фиксации.
- Как фиксировать бревно? На практике закрепляют обрабатываемый материал с торцов или сбоку. У каждого способа есть свои преимущества и недостатки.
Торцевая фиксация позволяет проще настраивать ствол дерева перед началом обработки. Центрование производится просто.
Боковое крепление отличается большей жесткостью, но требует затрат времени на выставление бревна.
Разработав основную схему, мастер прорабатывает конструкцию отдельных узлов. Для сложных элементов прорабатываются рабочие чертежи, по ним разрабатывается деталировка и начинается изготовление комплектующих.
Пора переходить к вопросу, как сделать шинную пилораму своими руками.
Вариант шинной пилорамы, в которой движется бревно. Инструмент в процессе работы неподвижным:
Пошаговое изготовление установки
Будет изготавливаться малогабаритная пилорама. Для изготовления будет использована бензопила «Husqvarna» с мощностью двигателя 3 л.с. Для работы потребуется алюминиевая раскладная лестница. Она будет использована в качестве направляющей для перемещения инструмента.
Пилорама предназначена для переработки бревен, привезенных из леса. Рассматривается вариант использования установки непосредственно в лесу.
Там нужна регулярная санитарная расчистка. Много сухостоя подлежит утилизации. В лесничестве поставлена задача по выборочному удалению старых деревьев.
Бензиновая цепная пила «Husqvarna» имеет стандартную шину с рабочей длиной 38 см. Она будет использована в качестве основного инструмента в установке.
Небольшая масса и высокая удельная мощность, а также надежный редуктор – это основные критерии, по которым был произведен выбор инструмента.
Из профильных труб квадратного сечения 25·25 мм со стенкой 2 мм сварена опорная рамка. Ее внутренний размер составляет 400·400 мм.
На станке можно будет производить пиление бревен диаметром до 400 мм. Углы рамки усилены косынками из полосы толщиной 4 мм. Смонтированы уголки из пружинной стали. Дополнительно к рамке приварены направляющие из профильных труб 30·30 мм.
На направляющих просверлены отверстия. К ним приварены гайки М8. Наличие подобных крепежей позволит фиксировать рамку на заданной высоте.
Специальные стойки оборудованы зажимами. В них будет фиксироваться шина от цепной пилы. Сами стойки плотно проходят по направляющим.
Пример установки шины внутри губок стойки. Передняя и задняя часть фиксируются с обеих сторон.
Закрепить полотно в губках можно с помощью болтов. Для удобства при эксплуатации используются гайки увеличенной длины. Их проще будет откручивать и закручивать для быстрого монтажа и демонтажа полотна пилы.
Обязательное условие для последующей качественной работы установки – это перпендикулярность губок к направляющей стойки. Поэтому после изготовления шина устанавливается в фиксаторах и проверяется качество сварных работ.
Чтобы не происходило заклинивание цепи, внутри приварены пластины толщиной 4 мм. Длина самих пластин составляет 40 мм. Элементы цепи и зубьями свободно пройдут в промежутке между внутренней пластиной и зажимными болтами.
Стойки устанавливаются так, чтобы губки располагались ниже упругих уголков. Такой монтаж был продуман на стадии проектирования устройства.
Проверяется параллельность между стойками после их установки в направляющих. На этой стадии сборки обязательно контролируются расположение фиксаторов полотна относительно рамки.
Представлен чертеж установки рамки, показаны основные размеры конструкции:
Чтобы рамка могла свободно перемещаться по направляющим, использованы мебельные ролики. Они смонтированы так, что происходит жесткое ориентирование перемещаемого объекта в вертикальной и горизонтальной плоскостях.
Простые мебельные ролики с внутренним подшипником будут двигаться без смещений вдоль направляющих.
Алюминиевая лестница будет использована в качестве направляющей опоры для изготовления пилорамы. Можно использовать одну секцию, но при необходимости соединяются все три. Тогда рабочая длина формируемых пиломатериалов может достигать 9 м.
Показано, как следует устанавливать рамку на лестнице. Важно добиться прижатия боковых роликов. Тогда рамка будет перемещаться без смещений.
Верхний и боковой ролик плотно прижаты к алюминиевой направляющей. При необходимости упругие уголки могут смещаться в ту или иную сторону.
Для продольного пиления следует изменить цепь у инструмента. Для поперечного – используется зуб с наклоном 30 ⁰ и шагом 0,325 ”. Для продольного – угол наклона составляет 10 ⁰ и шаг 3/8 “.
Выполняется замена ведущей звездочки. На замену тратится около двух минут.
Показаны две разных цепи. Показаны их различия:
Чтобы иметь возможность распиливать бревна большого диаметра вместо штатной шины, используется аналог от цепной пилы «Partner». Длина плотна составляет 600 мм.
Сначала устанавливается стойка около пилы.
Затем выполняется монтаж второй стойки, расположенной на свободном конце шины.
Сверху выполняется установка рамки. Проверяется свободный ход по направляющим. Только, убедившись, что перемещение происходит без лишних усилий, производится фиксация губок.
Внимание! Затягивая губки, нельзя прилагать лишние усилия. Может произойти зажим цепи.
Бревна имеют разный диаметр по высоте. У комля значение больше. Дальше уменьшается.
Чтобы производить параллельное движение вдоль оси ствола, нужно подкладывать подкладыши под направляющую.
Бревно устанавливается на козлики. Выполняется поиск центра. Карандашом проводится горизонтальная линия.
Нужно провести вертикальную линию. Определяется центр бревна. Относительно него будут выполняться остальные измерения и расчеты.
Проводится линия, по которой в дальнейшем будет выполнен первый пропил.
Специальные подкладные доски крепятся к ступенькам лестницы. Используются металлические хомуты, они придают жесткость конструкции.
В бревно будут ввернуты саморезы, они создадут прочное соединение бревна и лестницы.
На меньшем диаметре приходится подкладывать дополнительные дощечки. Они способствуют получению распила, параллельного оси бревна.
Выставляется положение рамки относительно стоек. Теперь пиление будет выполнено с заданной толщиной пластины.
Станок готов к работе. Остается запустить двигатель и начать распил.
Распил на заданную длину завешен. Видно место, где прошел пропил.
Остается срезать пластину. При необходимости устанавливаются дополнительные секции, и бревно будет распилено по всей длине.
Вид поверхности, по которой двигалось полотно цепной пилы. Вся конструкция была достаточно жесткой. Поэтому получена ровная плоская поверхность на спиле.
При необходимости получения длинного пропила нужно жестко соединить между собой звенья лестницы. Обычная трехсекционная конструкция позволит распиливать бревна длиной до 9 м.
Можно приступить к изготовлению пиломатериалов из имеющихся бревен. Даже неровные в разных плоскостях стволы деревьев можно использовать для распиловки. Брус и доски будут иметь приемлемые параметры.
Направляющая лестница установлена на бревне. Началась распиловка по заданным размерам.
Видно, что направляющая расположена за пределами бревна. Врезание и последующее движение шины внутри древесины будет выполняться параллельно поверхности лестницы.
Так как длина направляющей больше чем у бревна, то происходит сход инструмента строго по лестнице. Плоскость будет близка к идеальной поверхности.
Спиливание последующих досок будет выполняться проще. Имеется готовая плоскость, относительно которой ориентируется рамка с шиной пилы.
Теперь не потребуется устанавливать дополнительные подкладки с одной из сторон. Настройка выполняется гораздо проще.
В результате работы пилорамы получены доски, которые могут быть использованы при строительстве или для изготовления мебели из массива.
Проверка работоспособности показала, что небольшая доработка и изготовление направляющих приспособлений позволили создать удобный станок для распиловки бревен.
По отзыву владельца данная пилорама отлично справляется с поставленными задачами. За 6…8 часов из имеющихся бревен один пользователь может заготовить до трех кубических метров пиломатериалов. Для малогабаритного и бюджетного инструмента показатель довольно приличный. По заявлениям изготовителя затраты на создание приспособления составили около 3 тыс. рублей в ценах 2017 года.
Готовую установку можно вывозить за пределы участка. Уже на месте вырубки леса заниматься производством досок и бруса.
: шинная пилорама своими руками.
Мобильная конструкция из бензопилы
Сложные конструкции чаще используются в тех вариантах, когда заготовка пиломатериала достигает промышленных масштабов. В частных случаях требуются мобильные устройства попроще и поменьше, которые можно изготовить самостоятельно.
Одним из лучших вариантов такого мини-станка считается самодельная пилорама из бензопилы, играющей в конструкции основную роль. Изделие имеет небольшой вес и компактные размеры, позволяющие перемещать его с одного места на другое.
Изготовление самодельной бензопилорамы
Основные элементы конструкции, необходимые для сборки, — бензопила, пара швеллеров, металлические уголки и рельсы.
Вначале собирается каркас, в котором сверлятся отверстия для установки стяжек из металлических труб. Во время сборочных работ нужно в обязательном порядке следить за точностью размеров и соблюдением прямых углов. Чтобы усилить каркас, рекомендуется приварить несколько ребер жесткости.
На следующем этапе собирается подвижная тележка. Основой ее служит стальная плита, к которой снизу приваривают уголки и монтируют ролики. В верхней части устанавливаются крепежи для бензоинструмента.
На последнем этапе на каркас устанавливается конструкция с креплениями для бревен.
Перенос конструкции на основу
А теперь расположите полученный рабочий блок на каркасе из металла. Изготовить его не сложно. Сначала сварите из прочных металлических трубок две формы (в виде буквы П). В верхней части эти формы закрепляются между собой (можно использовать как сварку, так и соединения на болтах). В центральной части этого каркаса приварите вертикально 4 трубки. На каждой из них с внешней стороны проделайте небольшие углубления (не более чем на половину толщины металла) на расстоянии 2 см друг от друга. К рабочему узлу необходимо приварить тоже 4 трубки, но их внутренний диаметр должен точно совпадать с внешним размером вертикальных труб. Все элементы должны располагаться так, чтобы трубки рабочего узла насаживались на трубки несущего каркаса.
Кратко объясним принцип действия: рабочий узел будет иметь возможность свободно перемещаться вертикально и фиксироваться с помощью болтов. Вы отпускаете все 4 болта, перемещаете рабочий узел в вертикальном направлении на необходимый вам уровень и снова затягиваете болты. Рабочий узел будет жестко зафиксирован, следовательно, вы сможете совершать продольный распил дерева в строго горизонтальной плоскости.
Самоделка по принципу «логосоль»
Идея создания станка такого типа появилась благодаря известной шведской фирме, производящей портативные пилорамы разных типов. Основными особенностями таких деревообрабатывающих комплексов можно назвать их мобильность и оригинальный способ регулирования толщины доски.
Перемещать станок с одного места на другое можно благодаря колесам, установленным на конструкции и прицепному механизму, позволяющему присоединяться к автомобилю.
Толщина доски на такой пилораме регулируется как обычным способом с изменением высоты пилы, так и способом изменения высоты бревна. Второй вариант удобен для маленьких бревен и комфортной работы оператора, которому нет необходимости работать в наклон.
В остальном принцип сборки станка типа «логосоль» не отличается от традиционных аналогов. Таким образом может быть собрана и бензиновая ленточная пилорама, и электрическая дисковая, и цепная.
Советы и рекомендации при изготовлении пилорамы
Деревообрабатывающий агрегат относится к объектам с повышенным уровнем опасности из-за подвижных режущих элементов. Также он имеет довольно крупные размеры. Поэтому место для сборки конструкции следует выбирать очень тщательно.
Площадка для установки пилорамы должна быть ровной и просторной, дающей возможность подойти с любой стороны. Для этих целей можно использовать хорошо освещаемые гараж, сарай или другие подсобные помещения. Можно установить станок и на улице, но в этом случае следует соорудить навес.
Если агрегат оборудован электродвигателем, необходимо соблюдать все правила электробезопасности и следить за состоянием силовых и заземляющих кабелей.
Станок должен находиться в устойчивом положении, а бревно должно быть прочно закреплено, чтобы в момент распила не сорваться и не травмировать оператора.
Перед началом запуска собранного агрегата необходимо убедиться в надежности всех узлов и соединений.
Пилорама — деревообрабатывающая система, имеющая не очень сложную конструкцию. Собрать ее своими руками легко. Достаточно лишь тщательно следовать всем рекомендациям, внимательно читать чертежи и опираться на предоставленные видео и фото самодельной пилорамы.
Подготовительный этап
Процесс изготовления шинной или дисковой пильной мини-установки гораздо менее трудоёмкий, чем при создании самодельной ленточной пилорамы, но всё равно нужно учесть множество факторов:
Схема цепной пилорамы
- Вес и размер брёвен, обрабатываемых на самодельной мини-пилораме, влияет на длину направляющих и толщину металлических комплектующих.
- Для тяжёлой и большой древесины необходимо предусмотреть погрузочный механизм или наклонную платформу для закатывания.
- Высота самодельной мини-пилорамы должна быть подобрана индивидуально для удобства мастера и снижения нагрузок на его спину.
- Все элементы пильной конструкции должны быть надёжно закреплены так, чтобы отсутствовала какая-либо вибрация.
- Удобнее в использовании и функциональнее мобильная пилорама, но для неё необходимо дополнительно предусмотреть способ перемещения.
- Двигатель лучше выбирать трёхфазный, мощностью минимум 3 кВт.
- Древесина должна фиксироваться так, чтобы в процессе обработки она не «играла», иначе распил получится кривой.
Нюансы рабочего процесса
Для изготовления шинной пилы необходимо учесть:
Чертеж пилорамы с размерами
- При выборе длины шины с цепью и мощности двигателя надо учитывать диаметр кругляка для распиливания – чем больше, тем длиннее и мощнее.
- Мощность пилы напрямую влияет на сложность процесса производства – чем мощнее оборудование, тем быстрее и легче распил.
- Использование электричества для питания установки гораздо выгоднее и экономнее, чем применение бензиновых двигателей.
- Цепь следует выбирать ту, что предназначена для продольного пиления (оптимально 3*8).
- Обычных цепей хватает ненадолго, чтобы уменьшить затраты на их замену рекомендуется приобретать твердосплавные разновидности.
Перед сборкой дисковой пилы учитывается:
Схема крепления кронштейнов и штанги пилорамы
- Диаметр выбранного дискового режущего полотна напрямую влияет на трудоёмкость и скорость распиливания – чем больше, тем легче и быстрее.
- Пилорама может выполняться в 2 вариациях – с ручной подачей древесины на дисковую пилу или с движением пилы вдоль неподвижного кругляка.
- Двигатель должен быть установлен максимально далеко от места распиливания.
Прежде чем начать сборку, необходимо определиться с видом самодельной пильной мини-установки, её размерами, конструктивными особенностями и требуемой производительностью. Следующий шаг – подготовка всего необходимого (ориентироваться нужно по чертежу). Только после выполнения описанных действий можно приступить непосредственно к монтажу.
