Как проверить емкость и силу тока аккумулятора мультиметром

Без рабочего аккумулятора современный автомобиль превращается в груду железа, пусть даже дорогого и хорошо упакованного. А проверить работоспособность столь важной детали можно с помощью мультиметра. Главное — знать особенности его использования в разных ситуациях. Для этого мы расскажем вам, как проверить аккумулятор мультиметром.

Из этого материала вы узнаете, как измерить акб мультиметром разными способами: как измерить напряжение аккумулятора мультиметром, как замерить амперы и т.п.

Как проверить АКБ

Изучая, как померить емкость аккумулятора мультиметром, необходимо рассмотреть процедуру для батареи транспортного средства. Полноценная проверка автономного источника питания позволит избежать неполадок в электросети автомобиля, продлить срок эксплуатации АКБ.
Сначала аккумулятор необходимо отсоединить от системы машины. Допускается отключать только контакт «минус». Далее нужно включить мультиметр. Режим теста устанавливается в диапазон от 0 до 20 В.

Щупы мультиметра подсоединяют к контактам аккумулятора. К положительной клемме подводится красный провод, а к отрицательному выходу – черный. При правильном выполнении этой процедуры на экране прибора появится результат измерений.

Измерения при работающем двигателе

Поставьте авто на ровную площадку, откройте капот, поставьте на ручник и заведите. При заведенном моторе работает генератор и регулятор напряжения, которые заряжают аккумулятор. Поэтому напряжение на клеммах должно быть в пределах 13,5-14 вольт. В некоторых авто при разряженной АКБ и низкой температуре воздуха электроника автоматически увеличивает напряжение, чтобы ускорить зарядку. При этом оно должно плавно опускаться по мере заряда. Если этого не происходит, в банках активизируется процесс электролиза. Электролит начнет интенсивно выкипать. Перезаряд особенно опасен для современных гелевых батарей с ограниченным газовыделением.

Напряжение менее 13,4 вольт — признак недозаряда. Работа в таких условиях способствует сульфатации пластин и сокращает срок службы батареи.

При измерении напряжения нужно отключить все мощные потребители: фары, отопитель, аудиосистему. Иначе мощности генератора при работе на холостом ходу будет недостаточно для поддержания оптимального уровня напряжения.

Возможно несколько причин пониженного напряжения на клеммах:

1. Плохой контакт.
2. Поломка генератора.
3. Неисправность регулятора напряжения.

Нельзя эксплуатировать машину, аккумулятор которой работает в режиме недозаряда. Нужно безотлагательно локализовать и устранить причину сбоя. Если напряжение на клеммах и выходе генератора сильно отличается, нужно зачистить контакты на АКБ наждачкой или надфилем.

После проверки без нагрузки нужно включить фары и другие мощные потребители энергии, добавить обороты двигателя и повторить измерения. Если на высоких оборотах под нагрузкой напряжение падает до 13,4 вольт и ниже — требуется диагностика системы генератора и блока управления.

Как проверить аккумулятор мультиметром с отключенным двигателем?

Средний показатель, при проверке аккумулятора мультиметром, на неработающем моторе должен находится в пределах 12,5–13 В, при этом верхнее значение указывает на 100 % заряда, а нижнее – на 50 %. Числа приблизительные, но общую картину по ним понять просто. Также не стоит забывать, что снимать показания стоит непосредственно перед поездкой, а не после нее, как только вы заглушили двигатель. Особенно хорошо проводить ее, когда машина некоторое время не использовалась, например, утром, после ночи в гараже. Так видно, насколько хорошо АКБ способен держать заряд.

Теперь вы понимаете, как проверить заряд аккумулятора автомобиля мультиметром. Этот прибор стоит приобрести каждому автомобилисту. Некоторые полагаются на показания бортового компьютера, но он не предоставляет достаточной точности. Встроенный вольтметр подключен к цепи приборов, расходующих энергию, а не напрямую к аккумулятору, следовательно, часть электричества расходуется «по дороге».

Проверить внутреннее сопротивление

Чтобы проверить АКБ на исправность с помощью мультиметра, требуется измерить внутреннее сопротивление аккумулятора. Проверить работоспособность источника питания можно с применением мультиметра и мощной лампочки на 12 В. Проверить батарею необходимо в такой последовательности:

1.

2. Спустя несколько секунд свечения лампы, замеряется напряжение на клеммах батареи.
3. Лампа отключается, и напряжение снова замеряется.

Если разница измерения не превышает значения 0,05 В, то аккумулятор находится в исправном состоянии.

В том случае, когда значение падение напряжения больше, внутреннее сопротивления источника питания будет выше, что косвенно будет обозначать значительное ухудшение технического состояния аккумулятора.

Таким образом удаётся довольно точно проверить источник электроэнергии на исправность.

Как визуально проверить корпус аккумулятора автомобиля и кабели

Теперь пришло время проверить физическое состояние вашего аккумулятора. Поврежденный корпус батареи может не только помешать правильной работе батареи, но и в конечном итоге убить ее. Чтобы проверить его, вам необходимо извлечь его из вашего автомобиля.

Сначала отсоедините кабели, начиная с клеммы заземления, а затем положительной клеммы. Теперь открутите прижимной механизм, чтобы извлечь аккумулятор из лотка. Убедитесь, что удерживающий механизм работает. Если его нет установите его. Это оборудование предотвращает отскок аккумулятора и его повреждение во время движения автомобиля.

Поместите его на рабочее место или аналогичную поверхность. Внимательно осмотрите корпус батареи на предмет возможных повреждений. Проверьте наличие выпуклой стороны или крышки, трещин вокруг корпуса или поврежденных клемм. Если ваша батарея повреждена, замените ее. Избыточная зарядка и внутреннее короткое замыкание приведут к раздуванию батареи, когда кислота превратится в газ. Поэтому, если вы обнаружите признаки выпуклости, проверьте и систему зарядки.

Теперь проверьте кабели. Проверьте на предмет износа, трещин или износа изоляцию вокруг кабелей и состояние кабельной резьбы. Замените их при необходимости. Убедитесь, что прижимной механизм на вашем аккумуляторе работает.

Полезные советы и общие рекомендации

Не стоит проверять и использовать потекшие батарейки. Если из них сочится жидкость, их все равно использовать уже нельзя.

Нельзя хранить дома разряженные батарейки, т.к. они могут начать пропускать электролит и испортить находящиеся рядом вещи. Кроме того, их содержимое токсично.

Батарейки разряжаются неравномерно. Если оборудование работает плохо, не надо выбрасывать сразу все элементы питания. Их надо проверить мультиметром. Работоспособные батарейки можно использовать.

Нельзя проверять батарейки во влажном помещении. Поверхность, на которой располагается мультиметр, должна быть ровной и устойчивой.

Чтобы продлить срок службы элементов, соблюдают правила:

• не перегревать и не переохлаждать батарейки;
• в одном и том же устройстве использовать одинаковые источники питания.

Тестер позволит выполнить только приблизительную оценку состояния элемента питания. Точные замеры производят на заводском оборудовании другими способами.

Какие параметры можно проверить?

С помощью мультиметра можно измерить напряжение с высокой точностью. По величине электрического напряжения можно определить заряжена ли аккумуляторная батарея или элемент необходимо зарядить постоянным током.

С помощью мультиметра, можно проверить напряжение не только кислотных аккумуляторов, но и элементы питания сотовых телефонов. Чтобы проверить мобильник на величину заряда батареи, прибор переводится в режим измерения постоянного тока до 20 В. В этом режиме цифровой прибор, позволяет измерить напряжение, с точностью до сотых долей вольта.

Аккумулятор шуруповёрта, также можно легко проверить мультиметром. Номинальное напряжение прибора, в данном случае, можно узнать из документации электроинструмента, и если напряжение меньше этого значения, то батарею необходимо зарядить.

Ёмкость аккумулятора также можно проверить мультиметром. Для этой цели можно воспользоваться несколькими способами.

Проверить с помощью мультиметра можно утечку тока. Если необходимо измерить данный параметр на автомобиле, то кроме утечки тока на корпус, проверяется и утечка в бортовой сети автомобиля.

Таким образом можно предотвратить быстрый разряд АКБ и повысить её эксплуатационный ресурс.

Как проверить зарядку аккумулятора мультиметром?

Определить, в каком состоянии находится литий-ионный (наиболее распространенный вид современных батарей) аккумулятор довольно просто, если следовать этим указаниям:

• Отсоединяете накопитель энергии от автомобиля и ждете 5–6 часов.
• Мультиметр должен работать в режиме «вольтаж» (проверка напряжения).
• Стандартный литиевый аккумулятор вырабатывает ток в диапазоне 12,7–13,2 вольта. Переключатель устанавливается на показатель 20 или наиболее близко к нему. Так замеряется напряжение от этого значения и ниже.
• Провода, идущие от прибора, подсоединяются к батарее: красный на положительную клемму, черный – на отрицательную. Если провода одного цвета, то ориентироваться следует на их маркировку и подключать к противоположным зарядам, минус к плюсу и наоборот.

Общие сведения

Мультиметр позволяет узнать реальное напряжение аккумуляторной батареи, причем показатели будут максимально точными. В свою очередь, по напряжению вы поймёте, заряжена автомобильная батарея или она нуждается в питании.

Кстати, мультиметром можно узнать напряжение зарядных устройств телефонов. Видео, как проверить 12в мультиметром на примере такого блока питания:

А ещё этот измеритель позволяет выявить утечку тока. При этом важно проверить утечку не только на корпус, но и в бортовой автомобильной сети.

В целом же проверка аккумулятора мультиметром возможна на:

• ёмкость;
• сопротивление;
• силу тока или ампераж;
• заряд (напряжение).

Благодаря такому спектру измерений вы сможете свести к минимум вероятность быстрого разряда батарейки и увеличить срок её эксплуатации. А если, например, вы знаете, как проверить пусковой ток аккумулятора мультиметром, то поймёте, почему не заводится движок.

В этой полезной статье мы вам расскажем о самом главном. Начнем с того, как измерить аккумулятор мультиметром на заряд.

Использование гидрометра для проверки аккумуляторной жидкости

1. Снимите крышки с верхней части аккумулятора.
2. Погрузите наконечник ареометра в первую ячейку батареи и выжмите колбу ареометра.
3. Отпустите лампочку, чтобы электролит попал в иглу ареометра.
4. Прочтите удельный вес электролита, как указано в инструкции на упаковке инструмента.
5. Запишите ваши значени и выполните тот же тест на остальных клетках.
6. Сравните свои результаты с результатами инструкций производителя инструмента.

В основном, если ваши показания падают между 1.265 и 1.299, ваша батарея заряжена. Когда ваши показания упадут ниже 1,265, ваша батарея будет недостаточно заряжена. В большинстве случаев медленный или быстрый заряд поможет восстановить заряд и улучшить химическую реакцию в батарее. Тем не менее, разница между 25 и 50 баллами или более (точка равна 0,001), между любыми вашими показаниями указывает, что батарея является сульфатированной, и вам необходимо заменить ее.

Как измерить емкость?

Емкость аккумулятора измеряют путем принудительного разряда. Сначала элемент питания полностью заряжают. После этого оценивают напряжение и плотность кислотного раствора.

Затем выполняют такие действия:

1. Увеличивают нагрузку на АКБ. Для этого подключают лампу накаливания, потребляющую 24 Вт. Фиксируют время начала эксперимента. После уменьшения напряжения на 50% потребитель энергии выводится из цепи.
2. Вычисляют емкость. Для этого нужно измерить силу тока в нагруженной цепи и умножить полученное значение на число часов, в течение которых батарея разряжается. Если получится показатель, близкий к заявленному в инструкции, аккумулятор исправен.

Как проверить заряд АКБ по индикатору

На многих необслуживаемых аккумуляторах установлены индикаторы заряда, позволяющие визуально определить состояние батареи. Эта опция впервые появилась на японской продукции и быстро завоевала популярность благодаря удобству и доступности.

Гидрометр, как называют индикатор, представляет собой прозрачное окошко на крышке батареи. Цвет окошка меняется в зависимости от состояния АКБ:

• Зеленый — полный заряд.
• Серый либо белый — нужно зарядить.

У некоторых индикаторов окошко краснеет при потере емкости.

Принцип действия прибора основан на изменении плотности электролита при разном уровне заряда. Работает это так:

• При зарядке аккумулятора плотность электролита растет и поплавок поднимается, приближаясь к окошку.
• Если АКБ разряжена, плотность падает и шарик тонет в электролите. В результате окошко индикатора меняет цвет на серый или черный.

В некоторых моделях индикаторов имеется красный шарик, который всплывает при снижении плотности электролита. Этим обеспечивается красная индикация разряда.

При падении уровня электролита через окошко будет виден не шарик, а непосредственно электролит. Чтобы предотвратить разрушение пластин, в банки нужно долить дистиллированную воду и зарядить аккумулятор.

Достоинство индикатора в том, что устройство позволяет определить состояние батареи без применения специальных приборов. Это удобно при покупке аккумулятора или в дорожных условиях, когда нужно быстро проверить состояние АКБ. Однако индикация при помощи поплавка не всегда позволяет сделать точные выводы о работоспособности аккумулятора. Поэтому в случае сомнений нужно использовать мультиметр или нагрузочную вилку. Они пригодятся и в случае, когда нужно проверить батарею, не оснащенную индикатором.

Проверка заряда и емкости

Заряд аккумулятора можно проверить, только переведя полученные данные от мультиметра. Проверять рекомендуется при условии, что с момента его отключения от автомобиля или подзарядки прошло около 5 часов. Это позволит получить более точные данные. Стоит отметить, что температура окружающей среды не может оказать влияние на точность показаний.

Читать также: Проверка заземления в частном доме своими руками

При рассмотрении показателей отметим следующую закономерность:

1. Напряжение 12.8 В говорит о полном заряде аккумулятора. Данное значение может быть даже несколько выше. Однако, значительное превышение говорит о серьезных неисправностях.
2. Показатель 12.6 В соответствует 75% заряда.
3. Напряжение 12.2 В – АКБ имеет только половину заряда.
4. 12 В на мультиметре говорит о заряде 25 %.

Если напряжение в созданной цепи менее 12 В то заряд опустился ниже 25%.

Еще одним важным показателем можно назвать емкость аккумулятора.

Провести проверку емкости можно следующим образом:

1. Следует провести полную зарядку АКБ.
2. Для того, чтобы получить необходимые данные на аккумулятор, следует подать нагрузку, для чего можно соединить несколько автомобильных фар в одну цепь.
3. Тусклое свечение при показателе меньше чем 12.4 В говорит о том, что в зимнее время возможны проблемы с заводом автомобиля.
4. Если показатель опустился менее 12 В, значит следует провести замену АКБ.

Как проверить клеммы аккумулятора с помощью мультиметра

Грязные, корродированные или ослабленные клеммы приведут к проблемам с пуском или отсутствием запуска, и являются одной из основных причин, по которым люди думают, что у них есть «разряженный аккумулятор». Иногда такие проблемы трудно обнаружить с помощью простого визуального осмотра.

Здесь вы будете использовать вольтметр (или мультиметр, установленный на напряжение), чтобы проверить клеммы батареи на предмет падения напряжения, чтобы вы могли понять состояние ваших соединений батареи.

Сначала отключите систему зажигания. Сделайте это путем временного отсоединения катушки зажигания или удаления предохранителя, или реле топливного насоса (при необходимости найдите руководство по эксплуатации вашего автомобиля или руководство по ремонту вашего автомобиля, чтобы найти катушку или предохранитель). Это предотвратит запуск вашего двигателя.

Красным плюсовым проводом коснитесь положительного полюса батареи и держите. Черным проводом (минусом) вашего измерителя прикоснитесь с клемме провода минуса который одевается на аккумулятор. Попросите помощника провернуть двигатель. Если ваш прибор регистрирует более 0,5 вольт, вам необходимо почистить или проверить физическое состояние клеммы и клемм.

Теперь проверьте другой аккумуляторный терминал. На этот раз, тем не менее, с помощью черного щупа вашего измерителя прикоснитесь к отрицательному полюсу батареи. Теперь прикоснитесь к красному зонду вашего измерителя к клемме кабеля, соединяющей тот же самый вывод батареи. Попросите вашего помощника запустить двигатель и проверить показания напряжения на вашем счетчике. Если оно превышает 0,5 вольт, необходимо проверить клемму аккумулятора на наличие повреждений или почистить ее.

Проверка тока на утечку

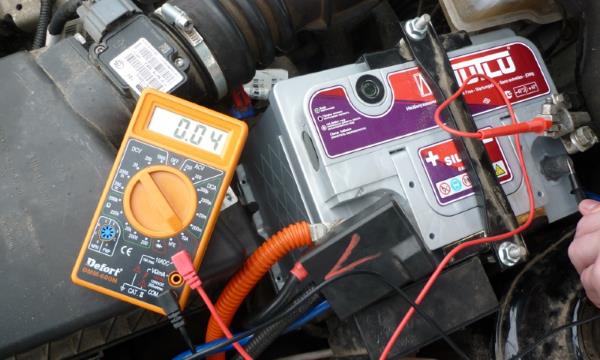

Точно таким же образом можно измерить утечку тока в автомобиле – токовыми клещами или мультиметром. Схема измерения будет такая же, как и предыдущая. Перед началом измерения надо заглушить двигатель и отключить явных потребителей:

• светосигнальное оборудование;
• автомагнитолу;
• другие нагрузки.

Если измеренный ток утечки превышает разумное значение (приблизительная сумма оставшихся нагрузок – автосигнализация, другая автомобильная электроника, которую нельзя или сложно отключить), надо искать проблему – короткое замыкание, перекрытие по изоляции или по загрязнениям и т.д. Надо понимать, что если утечка происходит по загрязненному корпусу батареи (пятна масла, электролита, налипшая токопроводящая пыль), то таким способом ее обнаружить не получится – путь тока будет направлен мимо измеряемой цепи. Поэтому при первых подозрениях на нештатное потребление надо очистить корпус аккумулятора от грязи (например, вымыть с помощью моющих средств).

Более подробно читайте статью: Как найти утечку тока в автомобиле мультиметром

Как проверить «ампераж» аккумулятора мультиметром?

Чтобы определить силу тока, которую выдает ваша АКБ, понадобится создать цепь с нагрузкой. В ее роли выступает любой прибор или оборудование, потребляющее электроэнергию. Для замера понадобится предпринять следующие действия:

• Прибор устанавливается в режим замера ампер, а переключатель на нем – на переменный ток, который обозначается английскими литерами AC.
• Отсоединяете клемму с плюса батареи и на ее место ставите отрицательный провод измерительного прибора.
• К оборудованию, которое выступает в качестве нагрузки, присоединяете отрицательную клемму АКБ и щуп измерителя с положительным зарядом.
• В зависимости от конструкции, смотрите на высветившееся число или отсчитываете его на шкале прибора.

Исправный и полностью заряженный аккумулятор демонстрирует показатели в пределах 12,6–13 В.

Как проводится проверка в зависимости от типа батарейки

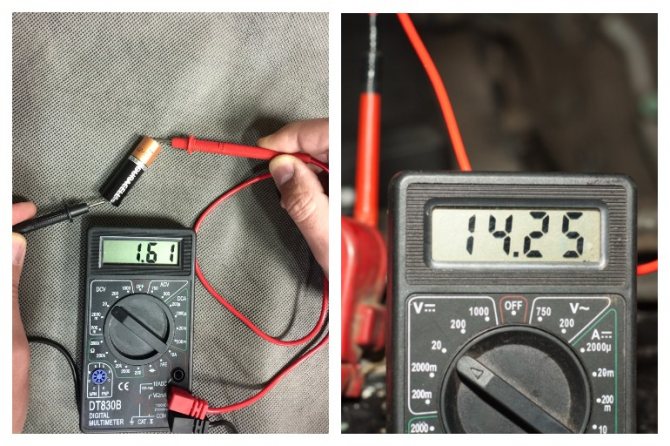

У большинства батареек, используемых в быту, цилиндрическая форма. Их называют “пальчиковыми” или “мизинчиковыми”. К ним применяют все вышеперечисленные способы. Контакты у этих элементов расположены с противоположных сторон.

Есть более мощные источники питания – плоские батарейки типа “Крона”. Полюса этих элементов находятся с одной стороны. Их остаточное напряжение при полном заряде равняется 9 В. Источники, у которых эта величина ниже 8,7 В, непригодны.

У круглых элементов питания типа “таблетки” отрицательно заряжена плоская сторона, а положительным полюсом служит выпуклая. В этом случае можно измерять только ток. У полностью заряженной батарейки он должен быть в пределах 4–6 А.

Как проверить аккумулятор нагрузочной вилкой?

Нагрузочная вилка — прибор, объединяющий вольтметр и нагрузочное сопротивление. Продвинутые версии устройства оснащены еще и амперметром, который позволяет оценить ток нагрузки. Вилка работает в двух режимах:

1. измерение напряжения батареи;
2. имитация работы стартера.

Перед началом проверки следует включить режим вольтметра на нагрузочной вилке и подключить ее к аккумулятору. Если прибор показывает менее 12,7 вольта, АКБ нужно зарядить.

Показания вольтметра под нагрузкой	>10,2 В	9,6 В	9,0 В	8,4 В	<7,8 В
Процент заряда	100%	75%	50%	25%	0%

Возможность проверки работоспособности батарейки в домашних условиях без прибора

Можно осуществить приблизительную оценку степени исправности батарейки без использования тестера. Для этого элемент поднимают в вертикальном положении над ровной и твердой поверхностью на 20 см и отпускают. Заряженная батарейка более тяжелая, и она упадет на бок, чуть задержавшись. “Пустой” элемент питания подскочит над поверхностью.

Этот способ неточен, однако при отсутствии прибора позволяет отличить пригодные батарейки от разряженных.

Переустановка батареи

После очистки корпуса, клемм и лотка установите аккумулятор на место.

• Аккуратно положите его на лоток.
• Прикрепите к лотку с помощью прижимного механизма.
• Подключите клеммы. На этот раз начните с положительной клеммы и подключите минус или клемму заземления в последнюю очередь.
• После подключения терминалов распределите тонкий слой вазелина вокруг верхней части клемм и контактных столбов. Это препятствует накоплению коррозии вокруг клемм.

Как измерить напряжение?

При необходимости измерения напряжения элемента питания автомобиля выбирают функцию DC. Если нужно проверить аккумулятор, выдающий напряжение не более 20 В, активируют соответствующую функцию. Режимы выбирают с помощью переключателя. Черный щуп измерительного прибора подсоединяют к отрицательной клемме, красный — к положительной.

На экране устройства появится значение напряжения выдаваемого батареей тока. Для исправного автомобильного аккумулятора этот параметр составляет 12,7 В.

Если при данном напряжении плотность электролита лежит в пределах нормы, источник питания пригоден к использованию.

Похожим методом измеряют напряжение аккумуляторов сотовых телефонов, ноутбуков и планшетных компьютеров. Мультиметр используют и для проверки батарей мототехники и генераторов, требующих подачи пускового тока.

Быстрая проверка показателей аккумулятора

В ряде случаев владельцам авто совсем некогда заниматься отсоединением АКБ от машины, а также «копаться» с освещением и приборной панелью. Такие хозяева машин определяют уровень зарядки АКБ без ее снятия, прямо под капотом.

Этот процесс выглядит следующим образом:

1. Когда произошло замирание машины после выключения мотора, мультиметр подключают к АКБ по схеме: плюс к «+», минус соответственно к «минусу». Стоит учитывать, что показатели будут с незначительными отклонениями. 12,7Вольт – показатель нормы.
2. Затем машина заводится. Когда мотор заработает, напряжение поднимется до 14,7Вольт.
3. Рекомендовано проверить еще с нагрузкой (внешнее освещение, обогрев окон, средний режим печки). В таком случае норма – 14,6Вольт.

Измерить напряжение аккумулятора автомобиля мультиметром – задача посильная даже начинающему автолюбителю. Позволить себе дорогой аккумулятор, оснащенный специальным индикатором, может не каждый.

Практичным и универсальным вариантом считается измерение заряда АКБ мультиметром. Этот прибор, с говорящей приставкой «МУЛЬТИ», позволяет измерить не только напряжение, но и силу тока. Кроме того, мультиметр может пригодиться и для другой электротехники, включая телефоны, ноутбуки, шуруповерты. Помните, что приобретать такой прибор лучше у проверенных производителей в специализированных магазинах.

Измерение напряжение аккумулятора

Важным показателем АКБ является его напряжение. Именно поэтому многие проводят замер именно этого показателя.

При работающем двигателе, есть возможность провести замер напряжения. Нормальным напряжением считается показатель от 13.5 до 14 В. А вот напряжение выше этого показателя на момент работы двигателя говорит о том, что АКБ имеет низкую зарядку и регулятор напряжения подает с генератора большее количество энергии для его зарядки. Стоит учесть, что зимой это частое явление, так как аккумулятор за ночь может серьезно разрядиться.

Повышение напряжения на аккумуляторе – явление, которого не стоит бояться. Если с техническим состоянием электрооборудования автомобиля все в порядке, через 10 минут показатель напряжения стабилизируется и будет в пределах 14 В.

Однако, если через 10 минут этого не произошло, тогда стоит задуматься о состоянии регулятора напряжения. Постоянная работа при подобных показателях может привести к выкипанию аккумулятора. Еще одно явление, которое определяет проблему с неправильным показателем напряжения – прохождение процесса окисления на контактах.

Для предотвращения подобного явления, нужно зачистить контакты. При падении напряжения ниже 13 В, следует провести замену АКБ, так как подобные данные говорят о его неисправности.

При проведении измерений на момент заглушенного двигателя, можно выделить следующие нюансы:

1. Напряжение менее 12 В может привести к тому, что автомобиль не заведется, особенно на момент холодов. При падении температуры окружающей среды, масло в двигателе загустевает, также меняются свойства топлива. Поэтому АКБ не может провернуть коленчатый вал, так как требуется больше усилий при подобных условиях.
2. Нормальным напряжением, которого будет достаточно для завода двигателя, можно считать 13 В.
3. Измерение следует проводить не сразу после окончания движения, а перед его началом.
4. Высокий уровень заряда говорит о способности аккумулятора держать напряжение на протяжении длительного времени. Чем меньше уровень заряда, тем быстрее проходит его потеря. Поэтому новые аккумуляторы или те, которые находятся в хорошем техническом состоянии, способны на протяжении длительного промежутка времени сохранять свою работоспособность даже без подзарядки.

Как почистить автомобильный аккумулятор

1. Очистка корпуса батареи

Вы можете использовать простую процедуру для очистки корпуса батареи. Для этого вам нужно приготовить смесь из 8 унций теплой воды и одной столовой ложки пищевой соды. Это нейтрализует кислоту и помогает удалить грязь с корпуса аккумулятора и клемм.

Наденьте защитные очки и резиновые перчатки и, используя мягкую щетку, нанесите раствор на верхнюю часть батареи и по бокам корпуса. Если ваша батарея использует крышки отсеков (батареи подлежащие обслуживанию), не позволяйте смеси просачиваться под крышками и смешиваться с электролитом внутри.

Протрите раствором и чистой тряпкой. Продолжайте наносить моющий раствор до тех пор, пока не увидите никаких следов отложения.

1. Очистка клемм аккумулятора

Как и в случае с аккумулятором, удалите грязь и коррозию с клемм, используя пищевую соду и водный раствор.

Чтобы облегчить вашу задачу, вылейте смесь в пенопластовую или аналогичную одноразовую чашку и погрузите в нее клемму аккумулятора на одну или две минуты. Затем используйте инструмент для очистки батарейного отсека, чтобы закончить удаление коррозии с клемм. Повторяйте процедуру, пока не увидите, что оба кабеля свободны от коррозии.

1. Очистка батарейного отсека

Проверьте состояние батарейного отсека. Убедитесь, что на нем нет ни винтов, ни трещин, ни кусков грязи, ни следов коррозии. При необходимости используйте тот же раствор для удаления грязи и коррозии с поддона.

Выбор и подготовка прибора

При принятии решения, каким лучше типом мультиметра проверить АКБ, меньшее предпочтение пользователи отдают стрелочным приборам. Связано это не только с классом точности, но и сложностью в интерпретации полученных результатов. Использование же цифровых приборов удобнее в плане подготовки к работе и наглядности полученного результата.

Перед тем как проверить аккумулятора автомобиля мультиметром, тестер нужно правильно настроить. Для этого сначала проверяют исправность элементов питания. Если при включении цифрового прибора на его экране высвечивается пиктограмма с мигающей батарейкой, это означает, что питающий элемент необходимо заменить. Для стрелочного прибора сигналом о замене питающего элемента будет невозможность установить стрелку в нулевое положение. Для корректного получения результата следует не только использовать настроенный прибор, но и проследить за окружающей температурой. Оптимальной температурой считаются 20 градусов по Цельсию.

Настройка цифрового прибора заключается лишь в правильном выборе диапазона измерения и подключении измерительных проводов, в то время как аналоговый прибор перед использованием потребуется откалибровать. Так, перед измерением ёмкости АКБ понадобится установить стрелку в нулевое положение. Для этого, закорачивая зажимы щупов между собой, крутят ручку потенциометра, выведенную на корпус устройства.

Если откалибровать прибор не удаётся, то просто выполняется замена элементов питания. Перед измерением напряжения мультиметр также калибруется путём поворота ручки установки нуля до тех пор, пока стрелка не переместится на деление, обозначающее начало отсчёта шкалы.

Как сделать прибор собственными руками

Когда необходимая техника отсутствует, прибор можно сделать самому, посмотрев видео. Из готовых приборов необходимо взять вольтметр, а оставшиеся детали сооружают из подручных средств. Трудности возникнут при расчетах и создании внутреннего сопротивления, для которого потребуется ток.

Подходящим материалом является нихромовая проволока, используемая для создания нагревательных спиралей в электрических плитках. Нихромовые элементы можно заменить металлической полосой из прочих нагревательных устройств.

Для напряжения 12 В показатель тока должен находиться в рамках 80-120 Ампер, а сопротивление – 0,1-0,15 Ом. Прибор для измерения такого сопротивления сложно найти. По этой причине подбирают длину одного элемента и измеряют ток, который он пропускает. После этого совмещают несколько подобных деталей.

Самодельный аппарат делают последовательно:

1. Подбирают нихромовую проволоку или нагревательную полосу и измеряют мультиметром до 15 А ток. Элемент должен пропускать 10-12 А.
2. Соединяют 10 таких деталей, получая нагрузку в 100-120 А. Проволоку необходимо надежно скручивать.
3. Полученный элемент помещают в подходящий корпус и фиксируют в нем. Если коробка небольшая, то проволоку несколько раз сгибают так, чтобы витки не касались друг друга. Параллельное соединение должно быть надежным, что обеспечивается изолирующими цилиндрами, которые устанавливают на изгибы.
4. Концы скрутки припаивают к контактам на выходе, а снаружи – к соединительным проводам.
5. Подключают вольтметр.
6. Крепят на концы соединительного кабеля зажимы, которые потом подсоединяют к аккумулятору.

Когда устройство будет готово, можно проводить измерения в домашних условиях.

Общая информация про мультиметр

Этот электроизмерительный прибор часто называют “тестером”. Он бывает цифровым либо аналоговым.

Есть маленькие, переносные приборы, а некоторые из них имеют большие размеры и используются для постоянных измерений.

2 щупа мультиметра подключаются следующим образом:

• в гнездо с надписью “COM” вставляют черный штекер;
• в разъем “VΩmA” – красный шнур.

Предназначение

Мультиметр измеряет величины тока, напряжения и сопротивления. Измеряемые параметры и их наиболее часто встречающиеся диапазоны:

1. Постоянный ток: 0,2, 20, 200 мА; 10 А.
2. Постоянное напряжение: 0,2 мВ; 20, 200, 1000 В.
3. Переменное напряжение: 0,2, 750 В.
4. Сопротивление: 0,2 Ом; 2, 20, 200 кОм; 2 мОм.

Функциональные возможности

В быту чаще всего используют небольшие переносные устройства. Цифровые приборы принято называть мультиметрами, а аналоговые – тестерами. Переносные устройства питаются от батареек. С помощью этого прибора можно найти обрыв в проводке, определить емкость гальванического элемента, узнать ток нагрузки в реле, проверить электродвигатель и многое другое.

Погрешность измерения зависит от возможностей прибора и составляет от 10 до 0,01%:

Кол-во разрядов	Погрешность, %
2,5	10
3,5	1
4,5	0,1
8,5	0,01

Количество разрядов – это число знаков после запятой в отображаемом результате. Дробная часть означает, что еще одна позиция появится при выполнении некоторого условия. Например, разрядность 2,5 означает, что конечное значение будет отображаться на дисплее с точностью 2 знака после запятой, а третий появится, если перейти на другой диапазон.

Первые признаки неисправности

Перед тем как переходить непосредственно к измерениям, нелишним будет оценить внешние признаки неисправного аккумулятора и те сигналы, которые могут свидетельствовать о надвигающихся проблемах с АКБ:

1. при повороте ключа в замке зажигания стартер начинает крутить медленно и вяло, двигатель заводится неохотно и не всегда с первого раза;
2. даже если аккумулятор недавно был полностью заряжен — через несколько запусков двигателя появляются симптомы, описанные в предыдущем пункте (часто ситуация наблюдается в зимнее время);
3. нарушена целостность корпуса АКБ;
4. сильное внешнее загрязнение и окисление клемм;
5. следы электролита на поверхности аккумулятора.

Если присутствует что-то перечисленное из этих признаков, значит, самое время вплотную заняться проверкой батареи своего авто.

Что такое емкость батареи или аккумулятора

Некоторое количество электричества, передаваемое от АКБ при его разряжении, называют энергоемкостью аккумулятора. При проведении расчетов характеристику выражают в ампер-часах (Ач) или ватт-часах (Втч). Большая вместимость батареи позволяет устройству долго работать без подзарядки, что важно при выборе АКБ для машины.

В этом случае вместимость будет зависеть от мощности генератора. В некоторых случаях емкость обозначается по-английски A/hour, т. е. Ач по-русски. Ее не нужно путать с таким параметром, как напряжение, выражаемое в вольтах (В).

Распространенные причины разрядки АКБ

Аккумуляторы часто разряжаются как по вине автовладельца, так и из-за сторонних причин. Конечно, наиболее распространенная причина внезапно севшей батареи авто — это рассеянность водителя, то есть оставленные включенными электроприборы — фары, подсветка, магнитола и т. п.

Но гораздо более внушительный список набирается из-за технических проблем:

• загрязнение аккумулятора;
• длительный срок службы (более 4 лет);
• поврежденная, устаревшая электропроводка автомобиля;
• неверное подключение электроприборов;
• неполадки с генератором или его регулятором;
• неверно подобранный аккумулятор;
• изменение уровня и плотности электролита;
• частые поездки на короткие расстояния на низких скоростях.

Что проверяют мультиметром

После знакомства с основными параметрами неисправностей самое время узнать, что измеряется в аккумуляторе при помощи мультиметра.

Ответ приятен: практически всё. Это и напряжение, и емкость, и внутреннее сопротивление, и ток утечки.

Именно поэтому мультиметр имеет такое название — он измеряет сразу много параметров.

Другие способы проверки автомобиля мультиметром

Причиной выхода АКБ из строя, перепадов напряжения или некорректной работы приборной панели становится неисправность датчиков. Расположение деталей можно узнать, изучив инструкцию по эксплуатации автомобиля.

Датчик ABS

В этом случае нужно проверить сопротивление и напряжение. Начинают работу с выбора подходящего режима. Нормальным является сопротивление 1,2-1,8 кОм. Мультиметр подключают к датчику, двигают идущие к детали провода. Если значение на экране тестера увеличивается или уменьшается, сенсор требует ремонта. Замерить напряжение сложнее. Для этого нужно раскрутить колесо машины, отслеживая показания мультиметра. Нормальное напряжение датчика — 2 В.

Датчик коленвала

Деталь срабатывает в момент, когда двигатель запускается. При ее неисправности автомобиль завестись не может. Если визуальные признаки поломки отсутствуют, используют мультиметр. Устройство переключают в режим измерения сопротивления и подсоединяют к датчику. Норма — 550-750 Ом.

Датчик кислорода

Это устройство выявляет остаточный кислород в выхлопных газах. Перед проверкой датчик осматривают, выявляя повреждения. Если видимые признаки неисправности отсутствуют, измеряют сопротивление и напряжение. Запустив двигатель, наблюдают за показаниями прибора.

В момент пуска на экране появляется число 0,1-0,2. После прогревания автомобиля напряжение повышается до 0,9 В. Если показатель отличается от нормального, датчик неисправен. Нормой считается сопротивление 10-40 Ом.

Датчик детонации

Датчик используется для определения ударной волны, возникающей при сгорании топлива. Величина сопротивления зависит от модели автомобиля. Для измерения напряжения датчик демонтируют, плюсовой щуп мультиметра подключают с сигнальному проводу, минусовой — к массе. Деталь нужно ударить о стену или пол. Только так прибор может зафиксировать напряжение. Нормальным является значение 30-40 мВ.
