Индикатор напряжения: принципиальная схема работы, современные разновидности + рейтинг из 10 лучших устройств на 2022 год

В бытовых и промышленных работах, связанных с электрическими сетями, используют различные технические приборы и приспособления. Указатель напряжения (УН) помогает мастеру определить наличие или отсутствия тока на токоведущих частях, а в быту при проверке исправности проводки и выявлении повреждений в электроустановках.

Назначение прибора

Указатель напряжения особенно востребован перед подключением заземления и предстоящими электромонтажными работами, так как работа с обесточенной линией сохранит жизнь и здоровье мастера. Отсутствие напряжения по электрической цепи позволит приступить к безопасному ремонту аварийного участка сети, установок, розеток, патронов, выключателей и светильников.

Особенностью прибора является то, что он представлен небольшими размерами и является переносным, а его масса и конструкционные особенности способствуют эксплуатации прибора одним человеком. Переносные модели указателей имеют батарейки или аккумуляторы. Батарейки при частой эксплуатации прибора, нужно менять, а аккумулятор заряжать.

Качественный УН в комплекте поставки имеет паспорт, инструкцию по эксплуатации и чехол. Прибор бывает однополюсным, двухполюсным, бесполюсным, выше 1 кВ и универсальным. Прикосновение полюсом к любому элементу, проводящему электричество, показывает наличие или отсутствие напряжения.

Отечественные и импортные модели прибора выполнены в соответствии с ГОСТами – 20493-2001; 20493-90; 15150-69 и ТУ 34-28-17004-78.

ВАЖНО! При работе с УН желательно одевать рабочие резиновые перчатки. Это правило безопасности должно соблюдаться во всех случаях взаимодействия с электросетями.

Где применяют индикатор напряжения

От этого устройства зависит успешность проведенной работы и здоровье работника — под напряжением нельзя проводить любые ремонтные работы. Перед началом любой починки, мастер проверяет, что в участках нет тока, и только тогда может разбирать устройство, проводить спайку контактов и так далее.

Как проводить тестовый контроль исправность прибора? Просто проверьте указатель на таком участке сети, в котором точно есть электрический ток.

Есть специальные приборы, которые создают напряжение для указателя, и тогда владелец сможет сверить правильность значений, которые демонстрирует указатель напряжения.

Конструкция

Указатели классифицируются по различным видам, но конструкция для них является идентичной, и состоит из:

• компактной рукоятки;
• изолирующей корпусной части;
• рабочей поверхности (корпус, сигнальная лампа, конденсатор);
• проводника.

Корпус указателя надёжно защищён от попадания пыли и влаги, и выполнен из электроизоляционного материала, имеющую шероховатость поверхности, не ниже 3 класса по ГОСТу 2789-73. В зависимости от того, к какому виду относится указатель, у него будут присутствовать дополнительные детали конструкции.

Если однополюсные приборы имеют только один корпус, то у двухполюсных присутствуют сразу два. Корпуса у двухполюсного УН соединяются друг с другом гибким проводом до 100см, с изоляционным утолщением у входа (амортизационной втулкой). Имеются также звуковые и световые индикаторы.

ВАЖНО! Проверка с помощью УН проводится между всеми фазами и нулевым показателем.

Разновидности индикаторных отверток и их особенности

Индикаторы напряжения представлены широким ассортиментом моделей, благодаря которым профессиональные и домашние мастера могут приобрести надежные, универсальные приборы в соответствии со своими предпочтениями, пожеланиями и финансовыми возможностями. К наиболее распространенным их видам относятся следующие модели:

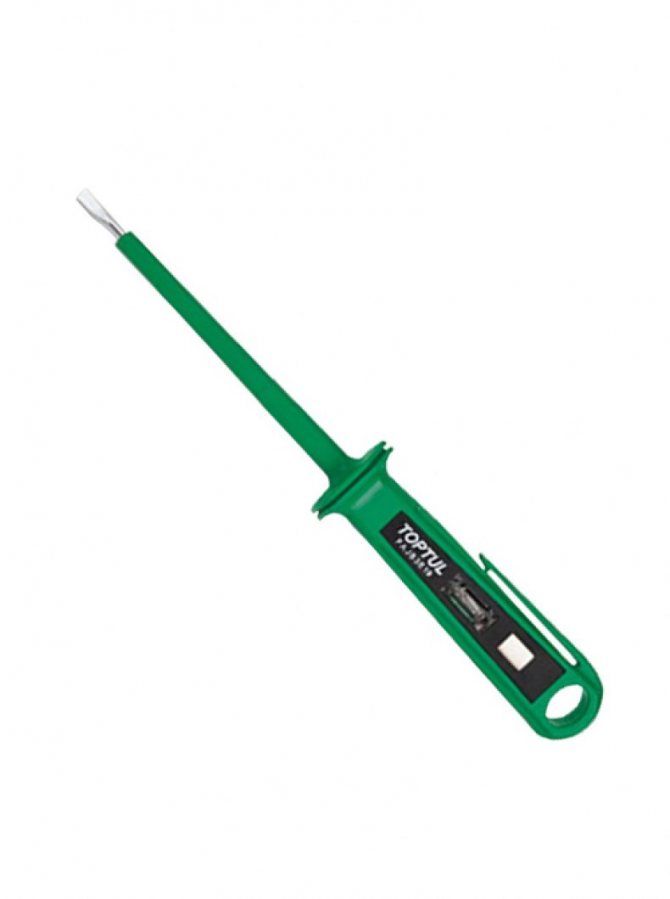

1. Пробник напряжения с неоновой лампой относится к простой модели отвертки индикатора контактного типа. Работа прибора основана на его свечении после попадания электрического тока на жало устройства с поверхности проводника и последующего его прохождения через резистор сопротивления. Вторым контактом в цепи включения неоновой лампочки является торцевая часть рукоятки. Его замыкание происходит на человеке. Свечение неоновой лампы после нажатия пальцем торцевой части ручки индикатора указывает на наличие фазы на контакте розетки, выключателя, бытового прибора или другого источника питания, подлежащего ремонту. Контакт с мастером обеспечивает включение индикаторной лампы. Высокий порог индикации напряжения, составляющий от 60В, относится к недостаткам отверток. Они рекомендованы для определения фазы электрической цепи переменного тока. С их помощью мастер не сможет обнаружить обрывы электрических цепей.
2. Индикаторный тестер со светодиодной лампой отличается низким порогом индикации напряжения. Его идентификация в электрической цепи происходит при значениях, менее 60В. Работа устройства не имеет существенных отличий от функционирования аналогов с неоновыми лампами.
3. Индикаторная отвертка со светодиодом и батарейками относится к категории бесконтактных многофункциональных приборов. Пробник напряжения такого вида дополнен биполярным транзистором и рекомендован для определения фазного провода, мест обрыва электрической цепи, полярности источников постоянного тока. Тестер со светодиодом и батарейками предоставляет возможность находить месторасположение проводки в стенах помещений под слоем отделочного покрытия.

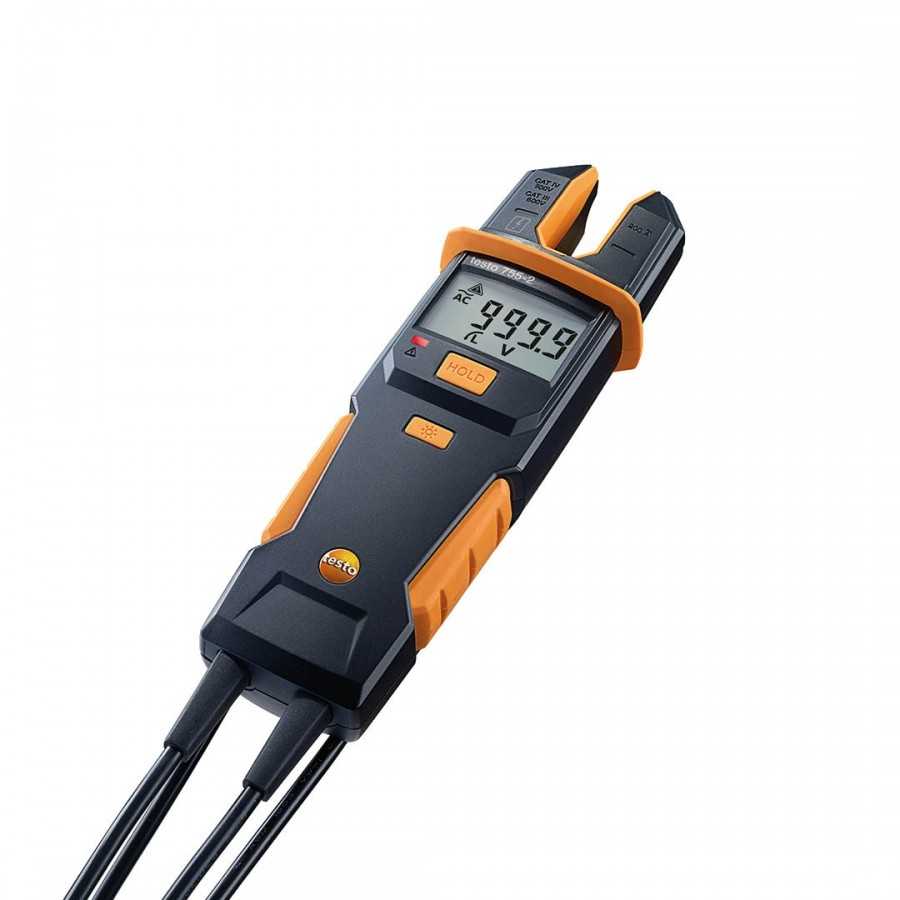

4. Пробник электронного вида с дисплеем и звуковым сигналом относятся к современным моделям указателей напряжения. Работа с компактным устройством не вызывает трудностей. При появлении вопросов по использованию электронной модели отвертки на помощь придет инструкция от производителя. Она входит в комплектацию многофункционального индикатора напряжения.

Использование электронной отвертки не имеет отличий от применения других аналогов отверток, предназначенных для проведения безопасного ремонта электрических сетей, приборов, оборудования. Практическое определение напряжения, мест неисправностей розеток, выключателей и других источников питания при помощи многофункционального прибора всегда можно увидеть на видео в интернете. Владея информацией о том, как пользоваться индикаторной отверткой, всегда можно избежать электрических ударов, воздействие которых представляет опасность для здоровья и жизни человека.

Принцип работы

Прежде чем приступить к эксплуатации, убеждаются в исправности указателя и отсутствии внешних повреждений. Принцип работы прибора заключается в получении сигнала в виде звука или засветившейся лампочки при касании электродами УН электрической цепи.

Однополюсными указателями, имеющими форму ручки, прикасаются к части сети, проверяя наличие только переменного тока. Для этого прибор за рукоятку берут в правую руку и прикасаются щупом к нужной части сети. При данном процессе заземление будет производиться через тело человека (это не опасно и не влияет на его здоровье), через прикосновение большого пальца правой руки к металлическому контакту, при этом лампочка начинает светиться. Если свечения нет, значит в цепи «0» или полное отсутствие тока.

Также читайте: Какая допустимая температура масла в силовом трансформаторе

Работа двухполюсных приборов основывается на принципе прикасания электродов к двум фазам электрической установки. Двухполюсный УН подходит для сетевой проверки с переменным и постоянным током. При проверке должна загореться неоновая лампа с мощностью не более 10 Вт. Каждый прибор имеет ограничитель в виде шунтирующего резистора – это помогает ограничить ток.

ВАЖНО! Пользоваться любым видом указателя легко, главное – соблюдать правила безопасности. Оба вида указателей относятся к приборам до 1000 В.

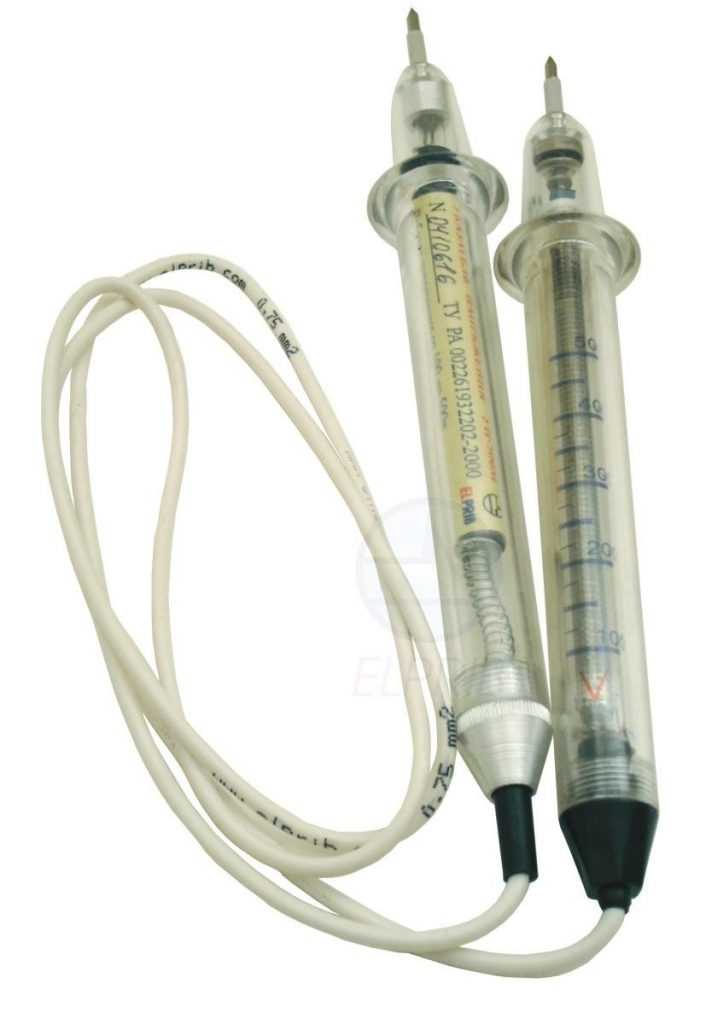

Указатель напряжения двухполюсный

Этот вид указателя имеет две части, отдельные друг от друга. Для их изготовления используется материал-диэлектрик и изолированный гибкий проводник из меди, который соединяет две отдельные части.

Принцип работы двухполюсного указателя совершенно несложный, необходимо слегка коснуться к токопроводящим частям полюсами и устройство покажет есть напряжение или нет.

Если результат положительный и ток в сети присутствует, значит лампа загорится неоновым светом, при этом разность потенциалов, возникающая между этими токопроводящими элементами, оказывает значительное влияние на сам ток.

Значение тока, протекающего через лампу, составляет всего несколько миллиампер, но этого вполне достаточно для устойчивого светового сигнала. Для предотвращения увеличения напряжения в лампе необходимо подключить к ней обычный резистор.

Кроме выпускаемых указателей, можно использовать схожие с ними приборы – индикаторы, служащие также для определения показателя напряжения в электросети и оснащенных специальной шкалой с подсветкой светодиодами на корпусе и градуировкой определенных показаний напряжения от 12 до 750 В.

Классификация

Каждый УН имеет различную стоимость, так как по качественным характеристикам относится к определённой технической группе. Определяется группа на основании качеств и испытаний, о чём указывается в специальном протоколе, прилагаемом к прибору. Различают следующие группы:

1. На основании показателей:

• до 1 000 В;
• выше 1 000 В.

1. По количеству полюсов:

• однополюсные – у однополюсных приборов присутствует газоразрядная лампа-индикатор, добавочный резистор, 2 электрода – в виде наконечника и ручного контакта. На нижнем конце корпуса есть щуп из металла, для прикосновения к сети.;

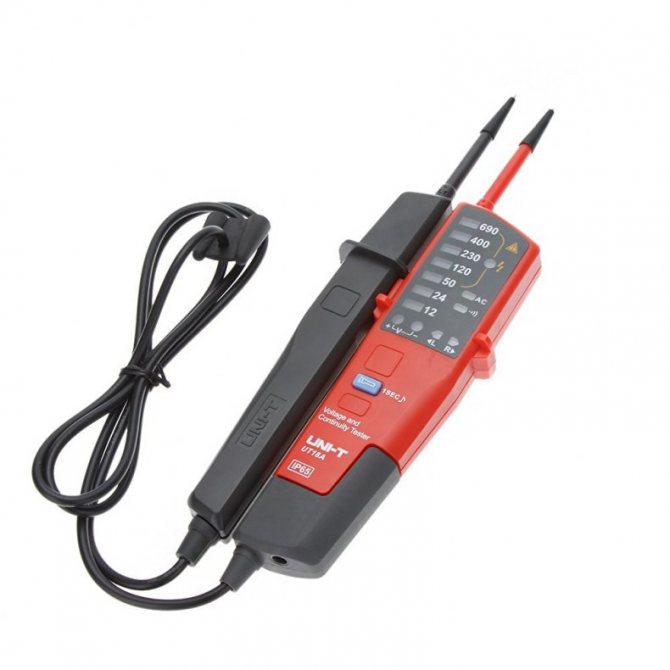

• двухполюсные – у двухполюсного также имеются наконечники (2 шт.), имеющие длину до 7 мм, при проверке напряжения один контакт присоединяют к одной фазе электрической установки, а второй – к другой, несли ток в цепи есть то загореться сигнальная лампочка: при переменном – 2 лампы, а при постоянном – с индексом «+» или «–» (по полярности).;



1. Универсальные:

• переменный ток;
• при постоянном токе.

1. По индикатору:

• неоновые;
• светодиодные;
• акустические;
• цифровые.

1. Бесконтактные.

Однополюсный указатель можно приобрести от 205 рублей до 2200 рублей. Двухполюсный УН стоит от 170 рублей до 2700 рублей. Универсальные указатели продаются от 615 рублей, а бесконтактные – от 690.

Однополюсные УН просты в работе, внешне напоминают отвёртку или авторучку, и относится к показателям до 1000 В, применяемого для установок с переменным током. Недостатком прибора можно считать невозможность проверки сети с постоянным током. К таким приборам относят, например, ИНО-70, УНН-90.

Двухполюсный УН имеет 2 составные диэлектрические части и медный проводник-соединитель. Устройство подходит для проверки сети с переменным и постоянным током. Для этого прикасаются к двум частям установки. Прибор выпускается производителями в виде разных компактных моделей. Светодиодная шкала показывает значения до 1000 В. Так, например, УНН «Комби» в качестве индикатора использует светодиоды. При этом источником питания является конденсатор с большой ёмкостью. Такой УН подаёт также звуковой сигнал. Самым популярным двухполюсным прибором является также Пин 90М.

Все указатели выше 1000 В считаются высоковольтными и контролируют показатели переменного тока при прикосновении к фазе. Такое устройство не имеет контактных площадок и применяется для больших электроустановок. Например, переносной УВН предназначается для проверки установок с напряжением 35 кВ.

Также читайте: Что такое фидер в энергетике

Универсальные указатели используют при контроле нуля и фазы. Индикаторами для них выступают светодиоды, при этом источником напряжения является конденсатор повышенной ёмкости. Такие приборы являются незаменимыми для электромонтажников и работников производств, так как позволяют проверять соединения разных электро-цепей, при отсутствии источника питания.

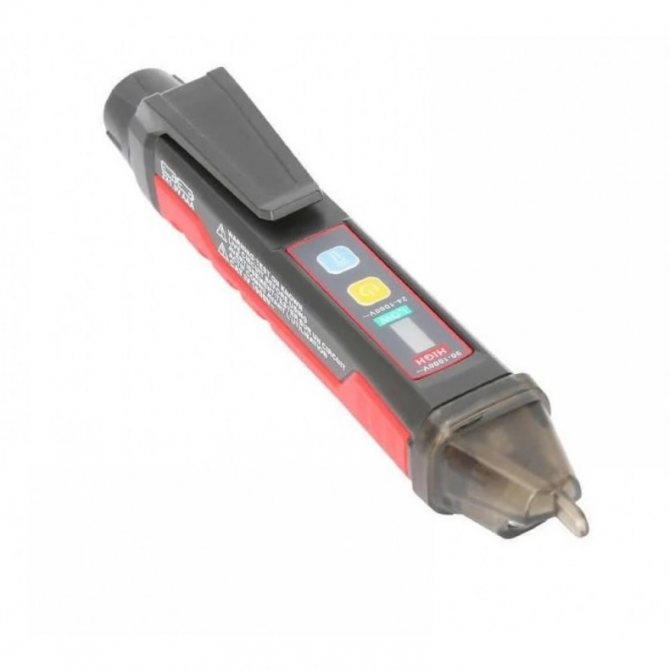

Бесконтактный УН при прикладывании к стене воспринимает электромагнитное переменное поле. С ним легко определить напряжение, не прикасаясь к открытым частям электросети. У прибора имеется звуковой и световой индикаторы. У цифровых приборов присутствует ЖК со значениями, которые высвечиваются на экран.

ВАЖНО! Существуют также УН, определяющий низкое напряжение (ПИН-90), его значения не могут составлять больше, чем 50-90 В.

Индикатор переменного и постоянного напряжения до 600 В

Следующий вариант представляет собой немного более сложную систему, из-за наличия в схеме кроме уже известных нам элементов, двух транзисторов и емкости. Но универсальность этого индикатора вас приятно удивит. Ему доступна безопасная проверка наличия напряжения от 5 до 600 В, как постоянного, так и переменного.

Основным элементом схемы индикатора напряжения выступает полевой транзистор (VT2). Пороговое значение напряжения, которое позволит сработать индикатору фиксируется разностью потенциалов затвор-исток, а максимально возможное напряжение определяет падение на сток-истоке. Он выполняет функции стабилизатора тока. Через биполярный транзистор (VT1) осуществляется обратная связь для поддержания заданного значения.

Принцип работы светодиодного индикатора заключается в следующем. При подаче на вход разности потенциалов, в контуре возникнет ток, значение которого определяется сопротивлением (R2) и напряжением перехода база-эмиттер биполярного транзистора (VT1). Для того чтобы слабенький светодиод загорелся, достаточно тока стабилизации 100 мкА. Для этого сопротивление (R2) должно быть 500-600 Ом, если напряжение база-эмиттер примерно 0,5 В. Конденсатор (С) необходим неполярный, емкостью 0,1 мкФ, служит он защитой светодиода от скачков тока. Резистор (R1) выбираем величиной 1 МОм, он исполняет роль нагрузки для биполярного транзистора (VT1). Функции диода (VD) в случае индикации постоянного напряжения – это проверка полюсов и защита. А для проверки переменного напряжения он играет роль выпрямителя, срезая отрицательную полуволну. Его обратное напряжение должно быть не меньше 600 В. Что касается светодиода (HL), то выбирайте , для того, чтобы его свечение при минимальных токах было заметно.

Как правильно выбрать

Выбор УН должен основываться на сфере использования – для быта или постоянных промышленных нужд. В быту используют однополюсные указатели. На производстве лучше использовать двухполюсный прибор, так он показывает более точные цифры напряжения и является высоковольтным.

При выборе устройства необходимо обратить внимание на такие моменты:

1. Процент погрешности показаний. Должны составлять не более 3%.
2. Скорость срабатывания. В норме 70 – 300 выборок/с.
3. Класс электробезопасности. Зависит от будущего назначения цепи: локальной, распределительной или низковольтной.
4. Уровень пожаробезопасности. Должен оснащаться функцией защиты от перегрузок и автоматически отключаться.

Качественное устройство лучше приобретать в специализированных магазинах светотехники, готовых предоставить сертификат и паспорт на изделие, в котором указываются порядковые номера каждой составной части и прилагается схема. Качественное устройство на корпусе имеет маркировку, дату изготовления, указание номинального показателя тока. Многие УН в комплектации оснащаются щупами или токовыми клещами, позволяющими делать измерения, без нарушения изоляции проводников.

ВАЖНО! Прибор обязан иметь гарантии не только от производителя, но и от продавца. Предпочтительнее приобретать изделие от отечественного или европейского производителя (Германия, Дания, Швеция).

Правила выбора индикатора скрытой проводки

Модели индикаторов скрытой проводки, в большинстве своем, гарантируют описанную в инструкции функциональность.

Однако есть особенности выбора, о которых обычный человек не задумывается при покупке специализированного электрооборудования.

Именно они и перечислены в виде списка правил:

1. Физические параметры иностранных электросетей могут сильно отличаться от отечественных, поэтому не стоит покупать ИПС, которые не сертифицированы в рамках национального законодательства.
2. Нужно учитывать материал стен в месте предполагаемого использования прибора и глубину залегания проводки.
3. При определении мест залегания неактивной проводки необходимы приборы с датчиками металла.
4. После покупки прибора желательно проверить его работоспособность в магазине. Глубину обнаружения можно оценить, заслонив кабель керамической плиткой, деревянной доской или листом пенопласта.
5. Бюджетные модели из-за простоты конструкции могут быть более долговечны, чем ИСП со сложными электронными схемами.

При покупке детектора скрытой проводки обязательно нужно консультироваться с продавцом, потому что при самостоятельном выборе есть большая вероятность, что приобретенное оборудование не будет полностью соответствовать поставленным перед ним задачам.

С востребованными на рынке моделями детекторов, позволяющих с точностью определять положение трассы скрытой проводки, ознакомит следующая фото-подборка:

Требования к указателям

В общий перечень требований к использованию УН входит соответствие заявленным техническим характеристикам по ГОСТу, проверка, которая включает визуальный осмотр, стойкость к механическим и климатическим воздействиям, электрическое сопротивление изоляции, чёткую работу зарядного устройства, соответствие рабочим чертежам, наличие шероховатости, полную комплектацию всех составных частей (особенно, ограничительного кольца), присутствие сертификата и сопроводительных документов (схем, инструкций, памяток и т.д.).

Визуальный контроль заключается в осмотре и проверке исправности, комплектности, целостности упаковки, наличия маркировки и защиты от коррозии. Соответствие рабочему чертежу проводится с помощью измерительных инструментов. Поверхность на присутствие шероховатости проверяют с помощью оптического индикатора или профилометра. Если корпус изделия сделан из металла, то он должен быть выполнен по ГОСТу 9.302.

Также читайте: Почему моргает светодиодная лампочка при выключенном свете

УН должен быть исправен, без наружных повреждений, с работающими световыми и звуковыми сигналами, а у изолирующих частей должны присутствовать диэлектрические свойства. Значение тока обязательно указывается в техническом паспорте. Только при таких требованиях разрешается эксплуатировать устройство.

ВАЖНО! Всё УН имеют производственный протокол испытаний и сертификат безопасности, выданный уполномоченными органами РФ. Проверенный прибор имеет бирку со штампом с датой поверки.

Указания по эксплуатации указателя УВНУ-10СЗ ИП

Указатель высокого напряжения УВНУ — 10СЗ ИП и трубка фазировки состоят из 2-х основных частей: рабочей и изолирующей части с рукояткой. Соединение звеньев между собой осуществляется навинчиванием. Безопасность при работе с указателем и трубкой фазировки обеспечивается кольцеобразным упором на корпусе.

Перед применением следует:

Произвести наружный осмотр указателя и трубки фазировки, при котором следует обратить внимание на отсутствие трещин, отслоений и других дефектов.

При наличии влаги и загрязнений удалить их салфеткой. В случае запотевания указателя в теплом помещении после хранения, либо эксплуатации на морозе, необходимо выдержать его в течение 15 минут в этом помещении и протереть салфеткой насухо.

Перед использованием указателя необходимо убедиться в его исправности

Для этого необходимо, прикасаясь одной рукой (без перчатки) к щупу (крюку), другой нажать на кнопку на торце рабочей части указателя. Прерывистое свечение и звучание указателя свидетельствуют о его исправности.

Если сопротивление кожи велико и самопроверка не срабатывает, необходимо увлажнить пальцы.

При низких температурах (ниже -25°С), в случае несрабатывания самопроверки, рекомендуется указатель проверить как индикатор напряжения на установке, заведомо находящейся под напряжением или при помощи специального устройства для проверки указателей напряжения (УПУН).

При использовании указателя в качестве индикатора напряжения от 100 до 1000 В необходимо, прикасаясь рукой к металлическим деталям хвоста рабочей части, подвести щуп (крюк) к токоведущему проводу. Появление прерывистых светозвуковых сигналов указывает, что токоведущая часть находится под напряжением.

Пофазное определение наличия напряжения осуществляется контактным способом.

Оператору необходимо совершить подъем на опору, либо определить наличие напряжения касанием токоведущей части с земли, если имеется оперативная изолирующая штанга ШО — 10 — 4 — 6,6, длиной 6,6м; при этом рабочая часть указателя закрепляется на резьбу оперативной головки штанги.

При касании щупом (крюком) указателя токоведущей части, находящейся под напряжением, одновременно появляются яркие красные вспышки с частым прерывистым мощным звуковым сигналом.

Для определения наличия наведенного напряжения на обесточенной и заземленной эл. установке, необходимо сначала проверить наличие напряжения указателем.

Убедившись в отсутствии напряжения, необходимо повторно проверить наличие наведенного напряжения ниже пороговых (1,5 кВ). Для этого необходимо отделить рабочую часть указателя от изолирующей, прикасаясь рукой (без перчатки) к металлическим деталям хвоста рабочей части, подвести щуп (крюк) к токоведущему проводу.

Наличие индикации и звукового сигнала свидетельствует о том, что токоведущая часть находится под наведенным напряжением.

При использовании указателя с трубкой фазировки необходимо соединить указатель с трубкой фазировки проводом, имеющимся в комплекте поставки, а штырь шунтирующего провода ввести в отверстие, проделанное с боковой стороны рабочей части указателя.

Во избежание порчи указатель не следует подвергать ударам и толчкам.

Проверка перед эксплуатацией

Прежде чем воспользоваться УН, его осматривают на наличие внешних механических повреждений и работоспособность – появление светового или звукового сигнала. Для этого щупы указателя кратковременно приближают к любым электрическим сетевым частям.

Перед проверкой запрещается заземлять устройство, так как он в этом не нуждается. Заземление нужно производить только в единственном случае, когда предполагается работа на опорах из дерева при установлении линии электропередач в воздухе. Здесь проверка напряжения перед проведением работ с вторичными цепями, выявлении фазного провода и т.д. проводится в течении 5-7 с.

В специализированных лабораториях собирают схемы, по которым определяют изоляцию и величину индикации. Здесь также измеряют показатели при их плавном увеличении от нулевого значения до рабочего, в течение 60 с.

ВАЖНО! Для испытаний прибора используют требования ГОСТа 12.3.019, которые должны проводиться при температуре (25 ± 10) °С (по ГОСТу 15150).

Правила использования

Прежде чем приступать к использованию устройства, каждый раз важно осматривать его на наличие повреждений и качества изоляции, после чего убедиться в работоспособности индикатора. Нужно прикоснуться к фазе, заведомо зная, что она находится под напряжением. Если прибор неисправен, возникнет ошибка, ставшая причиной травмы или короткого замыкания. При использовании индикатора важно быть внимательным и осторожным, строго следовать следующим правилам:

• Указатель в обязательном порядке должен соответствовать параметрам электрической сети. Убедиться в этом достаточно просто, необходимо лишь ознакомиться с маркировкой, расположенной на корпусе устройства.
• Один из эффективных и простых в реализации способов избежать нежелательного контакта – держать свободную руку в кармане, в противном случае есть вероятность создания замкнутого контура для электрического разряда.
• Во время проверки работоспособности нужно принять устойчивую позу, исключив вероятность падения или случайного касания заземленных проводников.

Чтобы свести к минимуму вероятность несчастных случаев, нужно четко следовать всем правилам и требованиям выполнения работ, а также использовать средства индивидуальной защиты. Используя однополюсные устройства, запрещается применять диэлектрические перчатки. Должен быть обеспечен контакт пальца специалиста и пластины, расположенной на ручке индикатора с целью заземления. Если при выполнении работ возникают трудности, лучше обратиться к электромонтажникам со стажем, которые сократят потраченное время и сберегут здоровье. Найти специалиста можно в РЭСе, энергопоставляющей компании или ЖЭКе, они предоставят всю необходимую информацию.

Индикатор со звуковыми сигналами

Данная модификация индикатора напряжения, помимо вышеперечисленных функций, оборудована звуковой сигнализацией. За счет этого существенно повышается электробезопасность при выполнении проверочных мероприятий.

Звуковой сигнал подается только в бесконтактном режиме в случае обнаружения напряжения. Одновременно загорается зеленая лампочка светового индикатора. При работе устройства в контактном режиме звук не подается, а обозначается лишь индикацией красного цвета. Следовательно, в приборе установлены две разноцветные сигнальные лампочки.

Цифровой индикаторный указатель с расширенными функциями

В указателях этого типа отсутствуют какие-либо источники питания. Примерно по середине корпуса расположен жидкокристаллический дисплей в форме прямоугольного окошка. На этом экране высвечивается установленный цифровой ряд значений напряжения – 12, 36, 55, 110 и 220 В.

Цифровой индикатор напряжения оборудован двумя полюсными кнопками. Одна из них используется при бесконтактных измерениях, другая – при контактных. Рабочая часть выполнена в стандартном варианте и представляет собой плоскую отвертку.

Результаты тестирование цифрового индикатора проводимые на отключенном автоматическом выключателе

По результатам проверки работоспособности было выявлено следующее:

• Вначале рабочая часть соприкоснулась с нулевым контактом. На экране высветился незначительный показатель напряжения, хотя такое возможно только при включенной нагрузке. В данном случае дисплей должен был оставаться чистым.
• При контакте с фазным проводом тестер выдал два значения. Первое в количестве 110 вольт отобразилось четко, а второе – 220 В было едва различимо на экране, хотя оно как раз и является реальным показателем.
• Заявленный бесконтактный режим не сработал, хотя без нажатия соответствующей кнопки на экране отобразился плохо видимый значок в виде молнии. Таким образом, напряжение все-таки удалось определить бесконтактным способом, не отраженным в паспорте изделия.

Несмотря на большое количество заявленных функций, в целом указатель проявил себя, как не вполне надежный в эксплуатации. Полученные значения отображаются лишь приблизительно, а бесконтактный способ практически не работает. Возможно все дело в отсутствии собственных источников питания, которые могли бы поддерживать на должном уровне работоспособность устройства. К недостаткам также можно отнести ограниченный температурный диапазон и верхний предел измеряемого напряжения, составляющего 250 В.

Прибор высокого напряжения (более 1 кВ)

Такие устройства могут быть как однополюсные, так и двухполюсные: УВН – 10, УВН – 80 и им подобные модели. Например, можно рассмотреть указатель высокого напряжения увн 10.

С его помощью проводят фазировку силовых трансформаторов в ЭУ и кабелей, рассчитанных на работу от переменного тока с частотой f = 50 – 60 Гц и U = 6 – 10 кВ.

Существует несколько исполнений этого прибора, которые имеют:

• импульсную свето-индикацию с самоконтролем (УВНУ -10 СЗ);
• те же параметры плюс источник питания (УВНУ – 10 СЗ ИП);
• указатель фаз, свето-импульсную индикацию плюс трубку фазировки, ИП отсутствует (УВНУ – 30 СЗ ТФ);
• те же параметры, что у предыдущей модели, плюс ИП (УВНУ – 10 СЗ ИП ТФ);
• УН с ИП контактно-бесконтактный (УВНУ – 10 СЗ ИП КБ);
• указание фаз, источник питания, трубку фазировки, двухполюсный (УВНУ – 10 СЗ ИП КБ ТФ).

Несмотря на всё обилие индикаторов, рассчитанных на разное напряжение и род тока, все они должны проходить периодические испытания в специальных лабораториях.
