Индикатор напряжения сети смело можно включить в перечень жизненно необходимых инструментов для дома, ведь с его помощью ремонтировать электропроводку станет в разы легче, быстрее и безопаснее. Его главное назначение – определение тока в проводах, а для чего это нужно, как работает и используется, будет подробно описано в данной статье.
Зачем нужно определять напряжение
Подобный вопрос задаст только далекий от электрики человек, ведь каждый электротехник скажет, что благодаря такому инструменту решается сразу несколько задач:
- подтверждается отсутствие в сети питания;
- устанавливается место разрыва в проводке;
- определяется нахождение проводов в стене;
- проверяется работоспособность розетки, выключателя, автомата, пробки после монтажа, ремонта.
Что представляет собой индикатор

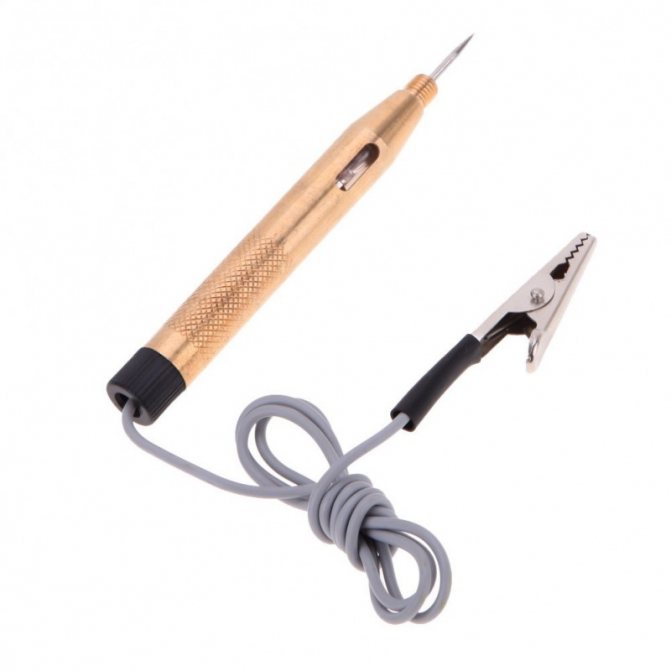

Чтобы понять, как использовать инструмент, необходимо изучить основные элементы его конструкции. По приведенным фото индикатора напряжения можно увидеть, что стандартный прибор имеет такое устройство:
- металлический наконечник;
- изоляция;
- световой индикатор на светодиодах или неоне;
- резистор или транзистор;
- блок питания.
Требования к указателям
В общий перечень требований к использованию УН входит соответствие заявленным техническим характеристикам по ГОСТу, проверка, которая включает визуальный осмотр, стойкость к механическим и климатическим воздействиям, электрическое сопротивление изоляции, чёткую работу зарядного устройства, соответствие рабочим чертежам, наличие шероховатости, полную комплектацию всех составных частей (особенно, ограничительного кольца), присутствие сертификата и сопроводительных документов (схем, инструкций, памяток и т.д.).
Визуальный контроль заключается в осмотре и проверке исправности, комплектности, целостности упаковки, наличия маркировки и защиты от коррозии. Соответствие рабочему чертежу проводится с помощью измерительных инструментов. Поверхность на присутствие шероховатости проверяют с помощью оптического индикатора или профилометра. Если корпус изделия сделан из металла, то он должен быть выполнен по ГОСТу 9.302.
Также читайте: Межповерочный интервал трансформаторов тока
УН должен быть исправен, без наружных повреждений, с работающими световыми и звуковыми сигналами, а у изолирующих частей должны присутствовать диэлектрические свойства. Значение тока обязательно указывается в техническом паспорте. Только при таких требованиях разрешается эксплуатировать устройство.
ВАЖНО! Всё УН имеют производственный протокол испытаний и сертификат безопасности, выданный уполномоченными органами РФ. Проверенный прибор имеет бирку со штампом с датой поверки.
Как это работает
Понимание принципа функционирования прибора в разы облегчает его использование и помогает избежать многих ошибок, поэтому важно заранее ознакомиться с технологией определения напряжения:
- Через металлическое жало ток поступает в прибор.
- Резистор “засекает” напряжение.
- Ток передается на контакт лампочки и загорается световой индикатор.
Вариативность последовательности действий разнообразна и зависит от размера и внутреннего устройства отдельного прибора, его дополнительной комплектации.
Проверка исправности прибора
Перед началом работы с отвёрткой следует убедиться в исправности инструмента.
Простой и быстрый способ, проверить устройство — вставить щуп-проводник поочередно в каждое отверстие розетки. Электрическое гнездо должно быть под напряжением. Если инструмент исправен, то при попадании на фазу загорится индикатор, извещающий о напряжении на контакте. Отсутствие светового сигнала и звукового, если это универсальный тип, говорит о неисправности тестера, выполнять проверку электрооборудования им нельзя.
Источники
- https://SdelaySam-SvoimiRukami.ru/3867-prosteyshiy-indikator-urovnya-zaryada-batarei.html
- https://YDoma.info/ehlektrotekhnika/electricity-kak-najti-fazu-i-nol.html
- https://svetilov.ru/svetovye-pribory/svetodiody/indikator-napryazheniya
- https://bestcom55.com/indikator-fazy-na-svetodiode-svoimi-rukami/
- https://ues-company.ru/dom/shema-indikatora-fazy.html
- https://ProFazu.ru/provodka/instruments/indikatornaya-otvertka.html
- https://www.vseinstrumenti.ru/ruchnoy-instrument/elektromontazhnyj/probniki-napryazheniya/
[свернуть]
Какие есть варианты
Спрос рождает предложение, и растущая популярность мобильных определителей тока в сети обусловило появление на рынке множества типов индикаторов напряжения:
Отвертка с неоновыми лампами. Данная модель простая и дешевая, но их популярность объясняется минимальным набором самых необходимых функций: проверка наличия напряжения в сети и выявление фазы, нуля. Явный “минус” – порог срабатывания в 50-70 Вольт.
Цифровой индикатор напряжения. Схож с предыдущим, но имеет неоспоримое преимущество – возможность измерения существующего в сети напряжения. Соответствующее значение появляется на табло, однако стоит помнить о погрешности в 5-10 Вольт.
Многофункциональный определитель. Дополнительно оснащен транзистором и автономным блоком питания, что позволяет фиксировать фазу, проверять работоспособность цепей, регистрировать обрыв, замыкание, даже если в сети менее 60 Вольт.

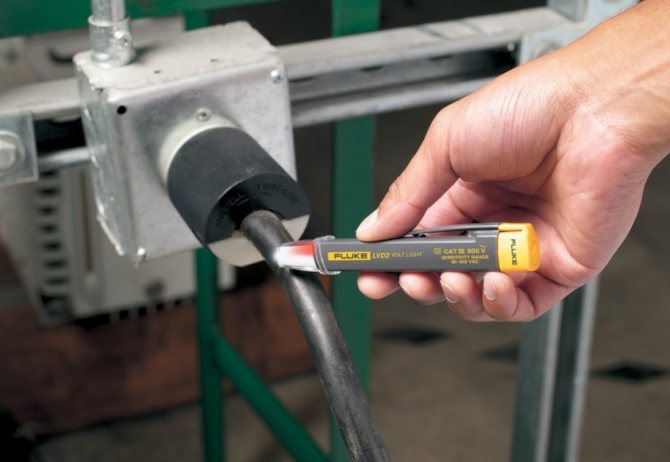

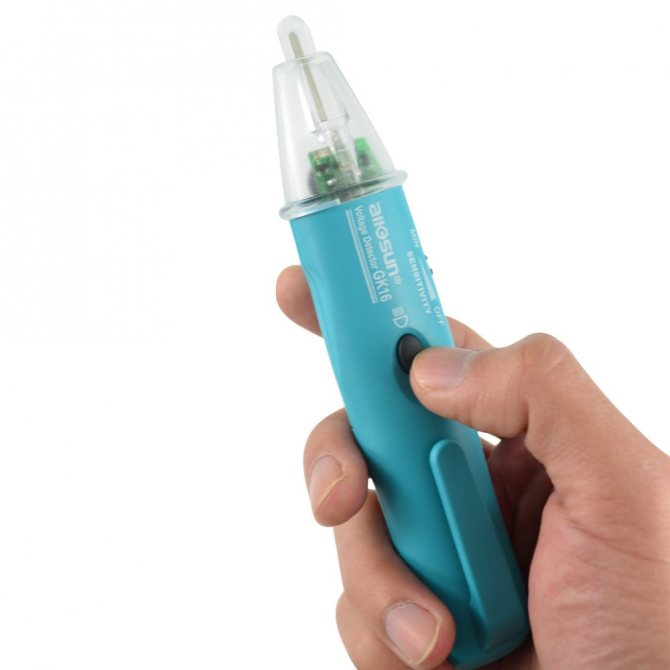

Бесконтактный индикатор напряжения. С его помощью можно находить фазу сквозь стены, корпус автомобиля, то есть при отсутствии непосредственного проводника.
Цвета и обозначение проводов
Для того, чтобы без приборов найти фазный, нулевой и заземляющий провод электропроводки, они, в соответствии с правилам ПУЭ покрываются изоляцией разный цветов.
На фотографии представлена цветовая маркировка электрического кабеля для однофазной электропроводки напряжением переменного тока 220 В.
На этой фотографии представлена цветовая маркировка электрического кабеля для трехфазной электропроводки напряжением переменного тока 380 В.
По представленным схемам в России начали маркировать провода с 2011 года. В СССР цветовая маркировка была другая, что необходимо учитывать при поиске фазы и нуля при подключении установочных электроизделий к старой электропроводке.
В чем отличие проводов N и PE в электропроводке
По современным требованиям ПУЭ в квартиру кроме фазного и нулевого проводов, должен подводиться еще и заземляющий провод желто — зеленого.
Нулевой N и заземляющий провода PE подключаются к одной заземленной шине щитка в подъезде дома. Но функцию выполняют разную. Нулевой провод предназначен работы электропроводки, а заземляющий – для защиты человека от поражения электрическим током и подсоединяется к корпусам электроприборов через третий контакт электрической вилки. Если произойдет пробой изоляции и фаза попадет на корпус электроприбора, то весь ток потечет через заземляющий провод, перегорят плавкие вставки предохранителей или сработает автомат защиты, и человек не пострадает.
В случае, если электропроводка проложена в помещении кабелем без цветовой маркировки то определить, где нулевой, а где заземляющий проводник приборами невозможно, так как сопротивление между проводами составляет сотые доли Ома. Единственной подсказкой может послужить тот факт, что нулевой провод заводится в электрический счетчик, а заземляющий проходит мимо счетчика.
Внимание! Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током.
Как пользоваться индикатором
Алгоритм использования определителя зависит от типа устройства:
Неоновая отвертка:
- Зажать контакт вверху отвертки (выглядит в виде “крышки”, выделяемой производителями ярким цветом).
- Поднести ” жало” к контакту проводки.
- Зафиксировать свечение индикатора.
Светодиодный индикатор:
- Поднести металлический наконечник инструмента непосредственно к контакту или приблизить к месту предполагаемой закладки проводки.
- Проследить, загорелся ли индикатор.
Что нужно помнить
В ходе использования отвертки-индикатора лучше учитывать следующие рекомендации:
- Необходимо перед любой манипуляцией регистрировать напряжение сети.
- Проверяются все контакты выключателя, розетки или автомата.
- При работе с обычными отвертками-индикаторами нельзя пользоваться перчатками и отпускать палец от крышки.
Классификация индикаторных отверток
Зная основной принцип действия и то, как работает индикаторная отвертка прежде всего необходимо для ее правильного использования. Это позволит избежать ошибок во время работы и получить точные данные о состоянии электрической сети.
Основные виды указателей напряжения классифицируются следующим образом:
- Стандартный пробник – простая отвертка индикатор с неоновой сигнальной лампочкой.
- Приборы со светодиодными индикаторами.
- Индикаторная отвертка со светодиодом и собственным источником питания – батарейками.
- Электронные индикаторные отвертки. Выпускаются с жидкокристаллическим дисплеем или со светодиодными индикаторами. В первом случае данные отображаются на экране, а во втором – светодиод загорается возле определенного значения напряжения.
Принцип работы индикаторной отвертки независимо от конструкции, примерно одинаковый, они различаются между собой лишь некоторыми техническими особенностями. Все они обладают своими преимуществами и недостатками, знание которых поможет сделать правильный выбор устройства, наиболее подходящего для конкретных условий эксплуатации.
