Индикатор скрытой проводки – какой лучше, индикатор электропроводки в виде отвертки

При сверлении отверстий в незнакомой стене легко получить электротравму или повредить проводку коротким замыканием, попав в кабель под напряжением. Для предотвращения таких ситуаций используется индикатор скрытой проводки (ИСП). Для того чтобы прибор был полезен, нужно знать, как им пользоваться. Согласны?

Мы познакомим вас со всеми видами устройств, применяемых в настоящее время для определения трассы скрыто проложенного электрического провода. Расскажем о принципах действия и правилах выбора индикаторов. Для самостоятельных домашних мастеров в представленной нами статье приведена инструкция по эксплуатации.

Какие бывают приборы

Индикатор представляет собой небольшое по размеру мобильное устройство, масса которого не превышает 200 грамм (именно поэтому прибор удобно носить с собой). Он может быть полезен как профессиональному электрику, так и простому владельцу квартиры. Благодаря прибору можно будет найти провода и трубы не только под слоем штукатурки, но и под кафелем и другими отделочными материалами, скрывающими их.
Для обнаружения электропроводки выпускают приборы различных типов. Основные их отличия состоят в принципе работы и функциональности.

Большинство индикаторов работает по принципу металлоискателя, сигнализирует, если в стене есть металл. Происходит это благодаря магнитному полю, создаваемому прибором. Неудобство заключается в том, что он реагирует абсолютно на все металлические предметы, а не только на скрытую проводку, потому, если в стену вмурована арматура, прибор сработает.

Обнаружение проводки в стене удобнее всего проводить при помощи индикаторов или детекторов. Такие устройства улавливают электромагнитные поля, создаваемые током при прохождении через проводники.

Для того чтобы индикатор подавал сигнал, в сети должно быть напряжение. Если стена будет влажной, приборы такого типа не принесут пользы. Влага обманывает индикатор, отражая его электромагнитное поле, в результате чего он выдает ошибочные показания.

Лучше выбирать универсальные приборы для поиска электропроводки. Их отличительной особенностью является способность работать в нескольких режимах, благодаря чему можно не только определять, есть ли в стенах металлические предметы, но и искать скрытую проводку отдельно. Если присутствует возможность переключать режимы, то можно достаточно точно вычислить, где именно находится кабель. Устройства смогут найти даже древесину или пластик, если материал влажный или наполнен водой. Такое оборудование считается профессиональным и стоит на порядок дороже простых бытовых индикаторов.

По принципам работы

Основное деление индикаторов скрытой проводки происходит по физическим принципам, на основе которых строиться их работа.

Различают такие типы детекторов:

• электромагнитные;
• металлодетекторы;
• электростатические;
• комбинированные устройства.

Электростатические детекторы способны определять провода, находящиеся под напряжением, без пропускания по ним тока. Они имеют невысокую цену и просты в эксплуатации. Детекторы без металлоискателя тоже могут стоить дорого, если они имеют встроенные генераторы высокой частоты. Приборы подключаются к сети, а потом их колебания обнаруживаются датчиками

С помощью электростатических детекторов легко определять и разрывы кабелей. К недостаткам этих приборов относится высокая чувствительность к наведенным электромагнитным помехам. Нормальную работу детекторов могут нарушить включенные в сети роутеры, микроволновки, компьютеры, телевизоры.

Также не подойдут электростатические индикаторы для определения местонахождения проводки во влажных стенах и армированных металлом конструкциях.

Электромагнитные ИСП способны определять только провода, по которым идет ток. У бюджетных моделей минимальная нагрузка на сеть для корректной работы прибора составляет 1 кВт. То есть определить с помощью такого детектора проводку, идущую к светильникам и люстрам, будет практически невозможно. Плюсом таких приборов является их высокая точность, которая позволять отследить расположение электрокабеля до нескольких миллиметров.

Металлодетекторы в чистом виде редко используются в качестве индикаторов проводки, потому что они одинаково реагируют и на медные трубы или провод, и на металлическую арматуру, и на гвозди и зажимы для проводов.

В ИСП металлодетекторы обычно применяются для подтверждения слабых или неустойчивых сигналов, полученных другими датчиками.

Комбинированные индикаторы скрытой проводки стоят дорого, но и обладают хорошим функционалом. За счет использования одновременно нескольких методов обнаружения, эти приборы обеспечивают высокую эффективность работы. Кроме того, комбинированные ИСП зачастую оснащаются дополнительными функциями, который необходимы профессиональным электромонтажникам.

Для бытового использования вполне подойдут недорогие электростатические индикаторы, которых хватит для определения поверхностно залегающей квартирной проводки.

По эксплуатационным характеристикам

Индикаторы скрытой проводки имеют массу конструкционных и функциональных различий, поэтому и разделить их можно в рамках нескольких категорий.

По сфере применения ИСП разделяются на:

• бытовые;
• профессиональные.

Бытовые детекторы обычно не содержат датчиков металла, потому их использование на армированных стенах является высокоэффективным. Стоимость простейших приборов начинается от 5$. Они оснащаются одним датчиком, а также световым или звуковым индикатором обнаружения электропроводки.

Индикация обнаружения проводки может быть таких типов:

• звуковая;
• световая;
• графическая;
• комбинированная.

Световая и звуковая индикация реализуется соответственно с помощью светодиода или звукового динамика. Иногда интенсивность сигнала коррелирует с мощностью электромагнитного излучения. Графическая индикация отображается на жидкокристаллическом дисплее.

По внешнему виду ИСП можно разделить на:

• цилиндрические;
• плоские.

Цилиндрические аппараты обычно представляют собой индикаторную отвертку с функцией обнаружения скрытой проводки. Такие модели малофункциональные, но и дешевые. Отвертки способны определять электрокабель обычно на глубине не более 2 см.

Конструкция детектора

Основой для изготовления этого девайса, как и любого другого электронного изделия, является принципиальная схема. Прежде чем сделать детектор для скрытой проводки своими руками, разобремся в схеме данного устройства. На просторах интернета можно встретить большое количество всевозможных схем. Представленная ниже схема отличается простотой, что в свою очередь делает изготовление устройства более легким и экономически выгодным.

Малое количество компонентов не всегда означает плохую работу устройства. Скорее наоборот, ведь все мы знаем, чем проще механизм – тем он надежнее. В нашем случае отсутствие большого количества компонентов поможет избежать трудностей в изготовлении, а также последующей настройки девайса.

Инструкция по применению детектора

Из-за разнообразия конструкций индикаторов скрытой проводки рассматривать инструкцию по их использованию необходимо на примере конкретной модели. Для этого был выбран недорогой электростатический ИСП «Дятел Е-121», широко используемый отечественными монтажниками. Но сначала необходимо подготовиться к поисковой процедуре.

Подготовка к предстоящей работе

Для ускорения обнаружения электропроводки с помощью любого детектора опытные специалисты предлагают соблюдать ряд простых правил.

Ниже приведены основные из них:

1. Изначально протестировать работоспособность прибора на любом проводе под напряжением. В детекторе могут просто сесть батарейки, и он будет работать некорректно.
2. Откалибровать устройство на удалении 1 метра от стен, если такая опция присутствует.
3. Исследуемые поверхности не должны быть влажными.
4. При возможности, выключить все работающие электроприборы в квартире, в том числе телефоны.
5. Точность определения электропроводки будет резко снижена, если использовался токопроводящий клей для обоев.

Эти рекомендации позволят исключить потери времени из-за неработоспособного оборудования и недопустимых параметров исследуемой поверхности.

Использование детектора «Дятел Е-121»

Детектор «Дятел Е-121» способен работать в 4 диапазонах чувствительности.

Порядок работы с этим прибором для обнаружения проводки следующий:

1. Поочередно нажать на кнопки диапазонов чувствительности. Сигнализатор при этом должен издать короткий световой и звуковой сигналы. При отсутствии реакции прибора проверить элемент питания.
2. Нажать на кнопку «4» (обеспечивает максимальную чувствительность), поднести детектор к анализируемой поверхности и, при наличии индикации, уменьшить чувствительность, нажимая последовательно кнопки от «3» до «1».
3. Одновременно со снижением чувствительности нужно уменьшать и расстояние до обнаруживаемого объекта, локализуя зону срабатывания сигнализатора.
4. Чтобы обнаружить участок залегания проводника, перемещать детектор по стене, пытаясь найти участок с максимальным электромагнитным полем.
5. Для нейтрализации мешающих окружающих токов приложить руку к анализируемой поверхности вблизи детектора. Если проводника рядом с рукой нет, то «Дятел Е-121» перестанет подавать сигналы.
6. При поиске разорванного провода подать напряжение на поврежденную жилу, а остальные заземлить.

Точность определения залегания электрокабеля зависит от степени влажности и окружающих провод материалов.

Обнаружение электропроводов в стенах со штукатуркой, железобетонных панелях и в заземленном экране будет затруднено.

Для тестирования предохранителей и плавких вставок необходимо включить режим «1» или «2» и прикоснуться антенной к контактам до и после предохранителя. При неисправности детектор не будет подавать сигнал.

Детектор «Дятел Е-121» имеет комбинированную систему световой и звуковой сигнализации, которые позволяют сохранить работоспособность прибора при поломке одного из сигнализаторов

Для корректной интерпретации результатов работы аппарата следует предварительно ознакомиться с его инструкцией, потому что практически каждый детектор требует правильной начальной настройки.

Сферы применения индикаторов

Сферы применения ИПС зависят от комплектации прибора и его чувствительности.

Базовые модели комбинированных детекторов можно использовать в таких целях:

• определение скрытой электропроводки в потолках, стенах, полах;
• обнаружение мест обрывов электрокабелей;
• правильность подключения фаз электросчетчиков;
• определение фазового провода;
• обнаружение незаземленного оборудования;
• проверка исправности плавких вставок и предохранителей;
• обнаружение мест расположения металлической арматуры в стене,

Типы индикаторов

Детекторы делятся на несколько разных типов. Их классифицируют по принципу действия, механизму, применяемому для оповещения пользователя при обнаружении проводов, и так далее. У каждого приспособления есть свои преимущества и недостатки.

Рассмотрим их ниже:

1. Электростатический индикатор скрытой проводки используется для поиска электрического поля, формируемого напряжением на проводах. Из достоинств выделим простоту схемы и возможность обнаружения тока на больших расстояниях. Минусы — возможность работы только в сухой среде, а также наличие напряжения в сети, чтобы зарегистрировать проводку.
2. Электромагнитный прибор фиксирует электромагнитное поле, создаваемое током, движущимся по проводам. Схема детектора максимально проста, позволяет добиться высокой точности. Недостаток аналогичен электростатическому аналогу: проводка должна быть под напряжением, при этом подключенная нагрузка — не ниже 1 кВт.
3. Индуктивный индикатор — по сути, обычный металлоискатель. Такое устройство самостоятельно создает электромагнитное поле, а затем фиксирует его изменения. Главное преимущество — нет необходимости в напряжении. Из недостатков — сложная схема и возможность ложных срабатываний, поскольку детектор будет фиксировать любые металлические изделия.
4. Комбинированный индикатор — заводские модели, в которых заложены разные принципы работы. На фоне высокой точности, чувствительности и эффективности единственным недостатком является большая стоимость.

Электростатические приборы

Искатели данного типа регистрируют наличие электромагнитного поля, исходящего от проводов, к которым подключено напряжение. Это довольно простой прибор, который несложно собрать своими руками (схема устройства будет приведена в заключительном разделе). Заметим, что практически все недорогие детекторы работают по этому принципу.

Особенности детекторов электростатического типа:

• учитывая, что прибор реагирует на электромагнитное излучение, для обнаружения проводки требуется, чтобы она не была обесточена;
• при работе с детектором необходимо подобрать оптимальный уровень чувствительности. Если он низкий, могут возникнуть сложности с обнаружением глубоко расположенной проводки, при максимальном уровне велика вероятность ложного срабатывания;
• сырые стены или наличие в них металлических конструкций делают поиск проводки практически невозможным.

Учитывая невысокую цену, простоту и эффективность (за исключением небольших ограничений), приборы с электростатическим принципом действия пользуются популярностью даже у профессиональных электриков.

Электромагнитные искатели

Этот тип сигнализаторов позволяет обнаружить исходящее от проводов электромагнитное возбуждение, если к ним подключена нагрузка. Точность и эффективность электромагнитных искателей проводки значительно выше, чем электростатических.

У этих приборов имеется характерная особенность, заключающаяся в том, что для гарантированного определения трассы проводки к ней необходимо подключить нагрузку, мощность которой не менее одного киловатта, что в большинстве случаев не вызывает сложности. Например, сделать это можно, подключив к соответствующей линии электросети электрический чайник (не забыв наполнить его водой).

Детекторы металла

В тех случаях, когда подключить напряжение к проводке или нагрузку к ней не представляется возможным, используют металлодетекторы. Принцип действия этих устройств построен на том, что металл, попадая в электромагнитное поле, вызывает в нем возмущения, которые фиксируются прибором.

К особенностям этого класса приборов следует отнести то, что они реагируют на любой металл, находящийся в стенах. То есть помимо проводки, детекторы будут срабатывать при обнаружении арматуры, шурупов, гвоздей и т.д.

Пассивные детекторы (приемники излучения)

Такие детекторы проводки реагируют на электрическое или магнитное поле провода. Они нечувствительны к обесточенной проводке. Также бесполезно искать с их помощью проводку с постоянным током.

Комбинированные искатели

Приборы данного вида представляют собой многофункциональные устройства – мультидетекторы. Они могут комбинировать несколько принципов поиска срытой в стене проводки, что существенно расширяет сферу применения и повышает эффективность.

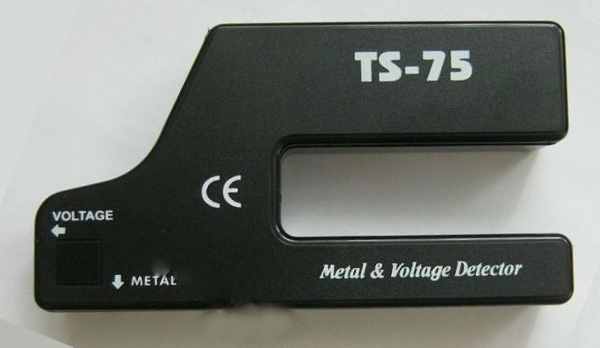

В качестве примера можно привести модель TS-75, показанную на фотографии ниже. Это устройство соединяет в себе функции металлодетектора и электростатического искателя.

Принцип работы детектора

Принцип работы индикатора скрытой проводки довольно прост.

Обычно он состоит из трех элементов:

• датчик электромагнитного поля;
• усилитель;
• индикатор.

Простейшая схема ИСП представлена на рисунке. Его можно собрать самостоятельно с помощью элементарных деталей, купленных на радиорынке.

Срабатывание электростатических устройств (например, модели «Дятел») обеспечивается свойством транзистора изменять сопротивление при наводках на выходе затвора. Металлодетекторные датчики основаны на фиксации токов, возникающих в металлическом предмете под действием магнитного поля катушки индуктивности самого ИСП.

Приборы с регулированием чувствительности и дополнительными функциями имеют более сложные схемы, но основные элементы сохраняют свою актуальность.

Индикаторная отвертка

Часто встречаются индикаторы напряжения, выполненные в виде отвертки. Они определяют фазный провод сети 220 В и указывают на наличие тока, протыкающего по проводнику. Это простой и доступный по стоимости прибор, работающий контактным и бесконтактным методом.

Рукоятка индикатора прозрачная, внутри загорается лампочка и резистор. По звуковому и световому сигналу легко определить, где проложены скрытые провода. Шлиц отвертки делают прямым, чтобы удобно было контактировать с поверхностью предметов.

Существуют модификации отвертки, рассчитанные на разное напряжение и условия работы. С их помощью можно за 2-3 секунды определить, подается ли напряжение в дом, работает ли розетка, где проходит провод. Проведя индикатором скрытой проводки по поверхности стены, можно смело вбивать гвоздь, вкручивать саморез и применять перфоратор.

Контактная модель

Контактным индикатором определяют работоспособность розеток, проверяют наличие заземления удлинителей, находят фазу патронов люстры и фазовые провода при монтаже электрики.

Чтобы контактный индикатор начал работать, его надо взять в руку и нажать кнопку на рукоятке. Острым концом (жалом) дотрагиваются до контакта. Если на проводе есть напряжение, то замигает лампочка. Так определяют фазовый провод. Контакт с телом должен быть обязательно, поскольку человек входит в цепь. Сопротивление встроенного резистора велико, поэтому ток в цепи будет мал и не нанесет вреда.

Контактный индикатор считается самым простым и дешевым. Для его работы не требуются дополнительные источники питания.

Недостатком может быть плохая сборка или слабое свечение лампочки. Понятно, что скрытую проводку такой прибор не определит.

Бесконтактная модель

Индикаторы, снабженные батарейкой, могут уже и бесконтактным способом определять скрытую проводку. На них устанавливают светодиодную лампочку, потребляющую минимум энергии. Хотя радиус действия индикатора невелик, он способен найти проводку под слоем штукатурки и даже небольшим слоем цемента.

Действие индикатора основано на генерации магнитного поля (наведенное поле). Отверткой в виде индикатора можно легко определить целостность скрытого провода и проверить, есть ли утечка тока на корпус прибора.

Преимущества такого индикатора еще и в том, что его можно использовать, как шлицевую отвертку. С ее помощью откручивают небольшие винтики и болты, не прилагая значительного усилия, чтобы не повредить прибор. Питающую батарейку придется периодически менять. Это причисляют к недостаткам индикатора.

Выпускают электронные бесконтактные индикаторы. Они подают звуковой сигнал при определении напряжения, и в дополнение показывают его значение на дисплеи. Диапазон измерения 12…250 В. Такие модели очень удобны, но стоимость их выше. Благодаря простоте, доступности и компактным размерам индикаторные отвертки пользуются спросом у электриков и людей, никак не связанных с этой профессией. Индикаторы применяют в быту и на производстве.

Активные детекторы

Данные приборы более совершенны, чем уже рассмотренные. Стоят они подороже, но обладают дополнительными возможностями и помогают находить не только проводку.

Металлодетектор

Принцип работы металлодетектора состоит в следующем. В катушку с проводом, которая является датчиком, подается переменный ток повышенной частоты от одного генератора. В приборе есть еще один генератор, работающий на той же самой частоте, причем эта частота жестко стабилизируется. Сигналы от катушки и образцового генератора поступают на смеситель, который выделяет разность этих частот.

Когда к катушке датчика приближается металлический предмет, частота первого генератора слегка меняются. Но из-за того, что это частота довольно приличная, даже небольшое ее изменение создает на смесителе сигнал вполне обнаруживаемой частоты. Дальше он усиливается и выдается на индикатор.

Чувствительность прибора оказывается очень высокой, по сравнению с тем, что мы рассматривали выше. Но и стоимость его тоже в несколько раз выше. Преимущество металлодетектора состоит в том, что он позволяет обнаруживать металлические трубы, в которых проложена проводка. Проводку он тоже обнаруживает, независимо от того, под напряжением она или нет. Разумеется, он обнаруживает арматуру, заложенную в бетон и прочие металлические вещи, находящиеся в стенах.

Искатели для неметаллов

Комбинированные приборы содержат катушку и датчик электрического поля одновременно. Все эти приборы, в духе времени, снабжены микропроцессорами, которые обсчитывают электрические сигналы от датчиков и показывают пользователю результат в понятной человеку интерпретации. Например, расстояние до металлических предметов, присутствие напряжения и даже его примерную величину. Пожалуй, такой прибор можно чаще всего встретить на рынке как прибор среднего уровня по цене в несколько тысяч рублей.

И наконец, несколько слов об ультразвуковом и радарном датчике. Это тоже активные приборы. Первый из них излучает ультразвук, в точности как эхолот или сонар для подводных лодок. Отраженный ультразвук, после усиления, анализируется микропроцессором и пользователь может узнать довольно много о том, что и как расположено внутри исследуемого материала.

Металлические предметы, дерево, пластик, различные неоднородности, все это будет точно обнаружено. Для точного и глубокого поиска металлов и проводов используют самый настоящий радиолокатор, только ручной. Это наиболее дорогой искатель, он используется строителями-профессионалами в трудных и ответственных случаях.

Как правильно выбрать

Выбирая устройство для поиска скрытой проводки, необходимо понимать, зачем оно вам нужно. Если требуется только найти проводку, можно обойтись недорогими моделями, которые сравнительно неплохо справятся с поставленной задачей. Для поиска трубопроводов либо каркасов нужно более чувствительное оборудование, способное работать в нескольких режимах, или два разных прибора, что обойдется дороже.

Другим важным параметром является глубина, на которую прибор способен просканировать стену. Не стоит приобретать самые дешевые индикаторы: обычно они способны «прощупать» стену не более чем на 20 мм, а штукатурка имеет толщину 40 мм, то есть пользы от такого устройства не будет. Не стоит экономить на глубине сканирования: чем глубже прибор способен распознавать предметы, тем лучше.

Важную роль играет и тип оповещения. Бывает их три:

• звуки;
• световой сигнал;
• отображение информации на экране.

Звуки отличаются тональностью и бывают разной длительности. По ним можно понять, какой предмет найден.

Зачастую прибор оснащается светодиодами, сигнализирующими об обнаружении коммуникаций или скрытой проводки. На дорогом устройстве, зная схему цветов, можно точно определить местоположение предмета и понять, что именно было обнаружено.

Жидкокристаллический экран – наиболее точный и удобный способ идентификации находок. Прибор отображает всю информацию на дисплее. Однако стоит такое приспособление значительно дороже аналогичных моделей без крана. С расшифровкой сигналов не возникнет никаких проблем. Обнаружение металла или кабеля может вдобавок сопровождаться звуками.

На что обратить внимание при покупке

Сперва вам нужно определиться с набором функций, которые вам необходимы. Если вам надо только найти проводку, с этим вполне справится недорогой детектор. Если придется еще и определять каркасы или трубопроводы, потребуется устройство посерьезнее.

Глубина сканирования

При покупке обращайте внимание на то, какие материалы может определить данная модель, на то, на какой глубине эти материалы могут находится. Дешевые модели обычно ищут на глубине 20 мм, чего явно недостаточно — слой штукатурки обычно больше — порядка 30-40 мм. В общем, желательно, чтобы «видел» прибор для обнаружения скрытой проводки как можно глубже. Правда, такие модели стоят дороже.

Глубина сканирования — одна из ключевых характеристик

Тип индикации

Определиться надо будет с типом оповещения. Он бывает трех типов:

• Сигналы подаются звуком разной тональности и/или длительности. По типу сигналов можно различить что именно нашел прибор в этом месте.
• Световая индикация. Есть светодиоды, которые зажигаются при обнаружении проводки или коммуникаций. Светиться они могут разным цветом, с разной интенсивностью. Зная каким образом прибор реагирует на какие материалы или степень приближения, приноровившись, можно довольно точно идентифицировать «находки».



• Жидкокристаллический экран. Самый дорогой тип приборов, но и самый удобный. Информация отображается в понятной форме, никаких проблем с расшифровкой. Наличие экрана не мешает использовать и звуковую сигнализацию — такая комбинация наиболее удобна.

В общем и целом, к любому детектору надо привыкать — изучить какие сигналы он подается при приближении к каждому типу «находок». Для этого надо сначала проверить реакцию на открытых проводах, арматуре, древесине, потом пытаться найти скрытое в стене или в полу. К тому же перед началом работы желательно сделать невероятное — прочесть инструкцию по эксплуатации. Это обычно помогает быстрее научиться обращаться с прибором.

Тест в магазине

Перед покупкой выбранной модели протестируйте ее. В качестве объекта можно использовать любой провод, идущий к электроприбору. Посмотрите, соответствует ли заявленная глубина сканирования реальной — попробуйте «найти» провод на разном удалении от него, закройте его доской, куском пластика и т.д., повторите попытки. Если все тесты пройдены нормально, можно покупать.

Перед покупкой проверьте как работает устройство

Рейтинг лучших детекторов скрытой проводки

Анализируя отзывы пользователей, можно расположить тройку лидеров следующим образом:

1. Сигнализатор скрытой проводки Дятел Е121. Работает по электростатическому принципу, лёгок, компактен и достаточно высокофункционален – может отслеживать скрытую проводку, её обрыв, определять фазный и нулевой провод в бытовой электросети, проверить заземление и пр. Дятел Е121 удобен в применении, поскольку прибор перемещается непосредственно по исследуемой поверхности. Недостаток – для использования устройства в сети должно присутствовать рабочее напряжение. Цена вопроса – 1800…2000 руб.

1. Детектор модели Bosch GMS 120 Prof относится к приборам средней ценовой категории. Может определять необходимые параметры в дистанционном режиме при удалении от объекта на расстояние до 50…60 мм (с увеличением расстояния погрешность возрастает) для металлических предметов, и до 100…120 мм – для древесины или пластика. Bosch GMS 120 Prof работает от батареек и аккумулятора, входящего в комплект к прибору. На точность определения не влияет влажность стен и помещения, а результат может быть зафиксирован не только по шкале, но и соответствующей отметкой на стене. Стоимость прибора – 6000…6200 руб.

1. Детектор металла и скрытой проводки модели DSL-8220S. Требует напряжения питания 9 В, и работает от аккумуляторных батарей типа «Крона». По своим возможностям подобен прибору Дятел Е121, но отличается возможностью применения также и для индикации скрытых предметов из неметаллов и пластика. Корпус имеет брызгозащищённое исполнение, глубина обнаружения дефектов – до 200 мм. При доступной цене – до 1000…1200 руб.

Лучшие варианты

В этом разделе мы попытались собрать наиболее удачные по отзывам модели обнаружителей скрытой проводки. Как обычно, на одну и ту же модель порой есть противоположные отзывы. Мы постарались отобрать те, у которых количество позитивных отзывов значительно превышает негативные.

Детектор проводки Дятел

Этот аппарат выпускается в Украине, стоит относительно немного 25-30$. Получил в три раза больше положительных оценок, чем отрицательных. Может использоваться для нахождения проводников под напряжением. При работе свет не выключать, а сеть желательно чем-то нагрузить (например, включить лампу). Провода под напряжением определяет успешно, но если проводник уложен в пластиковой трубе, он его не видит.

Прибор для обнаружения скрытой проводки Дятел имеет четыре режима чувствительности:

1. определяет местоположение проводника с точностью до 10 мм;
2. до 100 мм;
3. до 300 мм;
4. до 700 мм.

То есть, начинать работу надо включив 4-й режим. При приближении к проводнику, начинает мигать светодиод, раздается писк. Чем ближе к проводнику, тем мигание чаще, звук громче. Выяснив границу наиболее интенсивных сигналов ставим отметку на стене. Операцию повторяем с другой стороны. Далее переключаем режим и поиск начинаем с уже обозначенных границ. Так, постепенно, находим местоположение проводника с точностью до 1 см в обе стороны.

Bosch DMF 10 Zoom

Этот прибор имеет жидкокристаллический монитор и два режима работы: определение металла (магнитного и немагнитного), древесины и проводки. Есть режим Zoom для увеличения чувствительности прибора. Но его включение приводит к тому, что детектор начинает реагировать не только на проводку, например, но и на расположенные вблизи металлические стойки или прутья арматуры.

При приближении к искомому объекту включается звук и световая индикация. На экране прибора светится шкала, по которой можно определить насколько близко находится прибор к проводнику — чем ближе, тем больше закрашенных полосок на шкале.

Также на дисплее высвечиваются графические изображения найденных материалов:

• перечеркнутый магнит означает немагнитный металл (алюминий, например);
• молния с делениями — проводка под напряжением;

Для того чтобы можно было нормально находить объекты, необходимо изучить инструкцию по эксплуатации. Там описано много нюансов, которые позволят правильно истолковать различные ситуации и не ошибиться при работе.

Определить скрытой проводки Bosch GMS-120

Еще один детектор знаменитой фирмы. Кроме проводки и металлов ищет древесину. Есть три режима работы:

1. металлы магнитные и немагнитные;
2. проводка;
3. древесина.



Имеет неплохие отзывы, от предыдущего вариант отличается отсутствием функции Zoom. Зато посреди корпуса есть отверстие, через которое можно отметить на стене место прохождения проводника или наоборот, место, свободное от всяческого металла — для безопасного сверления в стене, потолке или в полу.

Из всех отзывов можно вывести несколько практических рекомендаций:

• если прибор «звенит» по всей стене, прикоснитесь второй рукой к стене (уберите наводки), работать будет нормально;
• если не разберетесь в показаниях, прочтите инструкцию, там все описано четко — в каких случаях использовать какие режимы.

В общем, при определенном опыте, можно довольно точно определить где находится проводка.

Прибор ПОСП 1

Продукт отечественного производства хорош тем, что позволяет не только обнаружить проводку под напряжением. Он может даже найти обрыв провода в стене. Для этого включенный прибор надо вести вдоль проводника. Пока провод цел, включена световая индикация. В месте, где индикатор потухнет и будет обрыв. Для уверенности провести подобную операцию с другой стороны (можно тест повторить дважды).

Стоит данное устройство немного — 20-25$, но популярность у него не очень высокая, отзывов не нашлось.

Проверка работы

Для того чтобы точно определять местонахождение скрытых проводов, стоит сначала научиться пользоваться индикатором. Для этого нужно попробовать работать с ним на открытых проводах, трубах, других элементах. Это поможет вам понять, когда и на какие предметы прибор подает сигнал.

Перед тем как совершить покупку, следует протестировать индикатор в магазине. Для этого подойдет любой включенный электроприбор. Можно использовать для теста его провод. Испытывать устройство нужно на разном расстоянии. Провод можно прикрыть доской, каким-нибудь пластиковым предметом. Если обнаружение прошло успешно, то понравившийся индикатор можно смело покупать.

Отыскание фазы

Чтобы отыскать фазу в розетке или на кабеле нужно дотронуться отверткой проверяемого контакта. Касаться при этом металлического пятачка на конце индикатора нельзя!

Если вы это сделаете, индикатор будет одинаково светиться в обоих гнездах розетки, где фаза, а где ноль разобраться будет не возможно.

Правда чувствительность такой отвертки может быть не только достоинством, но и недостатком. Например в трехфазной сети 380В, когда фазы расположены близко друг от друга, на инструмент может быть оказано влияние наведенного напряжения.

Поэтому для простого определения отсутствия напряжения, индикатор без батареек с неоновой лампочкой, все же надежнее.

Данный же прибор лучше использовать именно из-за его дополнительных возможностей.

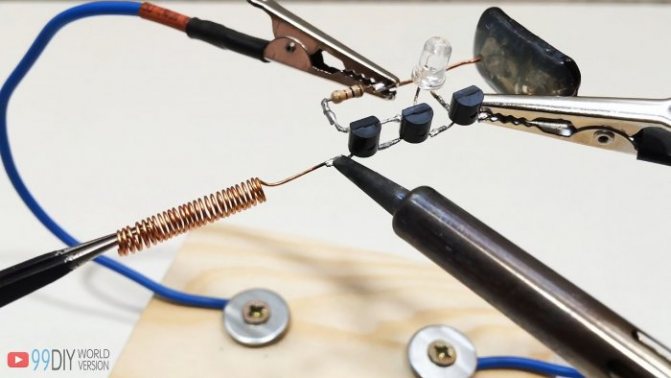

Простой детектор скрытой проводки своими руками

Первым делом изготовим поисковую антенны. Отрезаем кусок проволоки длиной примерно 30 см. Наматываем его на каркас 3-5 мм в диаметре. Шпажка подойдет.

Другие схемы самодельных искателей скрытой проводки

В этом разделе мы приведем в качестве примера несколько схем искателей проводки, собрать которые по силам даже начинающим радиолюбителям. Начнем с самого элементарного устройства.

Схема: простой детектор проводки на полевом транзисторе
Из деталей нам понадобится: полевой транзистор, подойдет КП303 или КП103 (буквенный индекс не имеет значения), телефонный динамик с сопротивлением от 1600 до 2200 Ом и омметр (используется в качестве индикатора).

Корпус транзистора играет роль антенны, им проводят по стене. Когда обнаружится проводка (она должна быть под напряжением), в динамике отобразится характерный звук на частоте 50 Гц, а стрелка индикатора отклонится.

К сожалению, чувствительность такого индикатора оставляет желать лучшего, поэтому рассмотрим более сложную схему.

Схема: искатель на трех транзисторах
Перечень необходимых радиоэлементов:

• транзисторы (подойдет любой индекс): Т1-КТ315, Т2-КП103, Т3-КТ361;
• светодиод HL–АЛ307Б или любой аналог;
• параметры сопротивлений: R1 – 2,2 кОм, R2 – 10,0 кОм, R3 – 470 Ом, R4 – 1,0 МОм;
• емкость С -10,0 мкФ 10 В.

В качестве антенны можно использовать соответствующей толщины медную проволоку длинной от 80 до 100 мм (чем больше длина, тем выше чувствительность)

В двух приведенных выше приборах не предусмотрена возможность регулировать чувствительность, что несколько осложнит поиск проводки. Ниже показана схема, где эта функция реализована.

Схема: искатель с регулируемой чувствительностью
Обозначение деталей на схеме:

• Т – КП103;
• HL – АЛ107БЛ (можно заменить аналогом);
• R1-2,0 кОм;
• R2 -2,0 кОм (может потребоваться подобрать его, чтобы добиться максимальной громкости);
• R3- 1,0 МОм;
• С1 -5,0 мкФ;
• С2 – 20,0 мкФ
• SP – динамик с сопротивлением от 30 до 60 Ом;
• L – содержит от 20 до 50 витков провода диаметром 0,3-0,5 мм на каркас 3 мм, допускается бескаркасное исполнение.

В завершении представим схему комбинированного прибора, в котором сочетаются функции металлодетектора и электростатического искателя.

Схема комбинированного искателя

Обзор приборов для определения проводки в стене

Приборы разделяют на категории по цене и возможностям:

• бюджетные, предназначенные для использования в бытовых условиях;
• средней категории, обладающие повышенной точностью;
• тетстерные, определяющие положение электропроводки под напряжением;
• с определением позиционирования, отличающиеся повышенной точностью;
• профессионального класса, предназначенные для использования монтажными бригадами или в лабораториях.

Бюджетные

Базовые модели стоимостью от 600 руб. отличаются невысоким качеством работы. Приборы не рассчитаны на определение проводки, расположенной на глубине более 50 мм. Пригодны для бытового применения, но могут использоваться строительными бригадами. Модели не внесены в Государственный Реестр, не применяются в аттестованных электрических лабораториях.

В рейтинг популярных тестеров вошли:

1. Stanley S100, предназначенный для поиска деревянных или металлических пластин либо линий электропроводки в стенах. Предусмотрена звуковая и световая сигнализация, на верхней части корпуса имеется вырез для установки карандаша. В режиме поиска неоднородностей оборудование сканирует стену на 19 мм, датчик позволяет найти провода на глубине до 51 мм. На корпусе расположена кнопка быстрой калибровки, вес тестера – всего 0,158 кг (с элементом питания типа «крона»).
2. Duwi DIY 26032 5, рассчитанный на поиск металла на глубине до 30 мм. В конструкции не предусмотрен дисплей, при обнаружении металла в стене включается контрольный индикатор. На верхней части корпуса расположена удобная ручка для удержания, кожух выполнен из ударопрочного пластика. В дополнение к световой индикации установлен сигнальный зуммер, мастер может вручную корректировать чувствительность аппарата.
3. Wall Condtrol, имеющий массу 0,16 кг и эргономичный обрезиненный корпус с монохромным дисплеем. Предназначен для поиска металлических балок, водопроводных труб или проводки. В качестве источника питания использована батарейка «крона». При обнаружении неоднородности в стене срабатывает зуммер, а на экране отображается дополнительная информация. Для повышения точности позиционирования предусмотрен лазер. Корпус соответствует классу защиты от пыли и влаги IP5X, время работы без замены батареи доведено до 8 часов.
4. Bosch UniversalDetect, распознающий металл на глубине до 100 мм и позволяющий найти деревянные вставки в стенах. Для индикации использован светодиод со светофорным принципом работы, эргономичная рукоятка с резиновым чехлом снижает нагрузку на оператора при работе. Предусмотрен дисплей для визуального отображения результатов работы. Для питания внутри корпуса установлены 4 батарейки стандарта ААА, при простое прибор автоматически отключается.
5. Зубр 45265, фиксирующий проводку и дерево на глубине 50 и 19 мм соответственно. В конструкции использован ультразвуковой эхолот, информация выводится на дисплей с подсветкой. При включении тестер автоматически калибруется, корпус выполнен из диэлектрического пластика. Зуммер дополнительно информирует мастера об обнаружении в стене арматуры либо проводки. Вес составляет 0,2 кг, время работы без установки свежей батареи «крона» – до 6 часов.

Сводная таблица технических характеристик сканеров проводки

Для наглядности я подобрал те рабочие характеристики, которые более важны при эксплуатации домашнему мастеру и свел их в таблицу.

Понимаю, что на выбор еще влияет стоимость прибора и условия его приобретения. Однако, цена — величина меняющаяся. Ее можно узнать, если ввести в Гугл или Яндекс название прибора и слово купить.

Поисковая машина подберет вам множество вариантов, из которых вы сможете выбрать оптимальный вариант.

Сводная таблица рабочих характеристик имеет не заполненные ячейки. Просто я все данные брал из технических паспортов, опубликованных производителями, а какие-то параметры не нашел.

Если у вас имеются такие приборы, то можете дополнить эти сведения через раздел комментариев.

Вообще, собирая информацию с сайтов производителей, я заметил одну странную особенность: ни один завод не дает 100% гарантии на точность определения конечного результата.

Даже Бош в своем паспорте специально оговаривает, что на точности работы прибора сказывается много сопутствующих факторов, которые необходимо учитывать на месте измерения.

К ним относятся:

• сильные магнитные и электрические поля;
• наличие посторонних металлических предметов разных размеров;
• влажность стены и ее токопроводящие свойства;
• проложенные поблизости другие скрытые провода;
• наводки напряжения;
• другие случайные явления.

Поэтому следует дополнительно в обязательном порядке смотреть проектную и исполнительную строительную документацию, сверяться с ней при работе. Вот только выполнить эти рекомендации Boch на практике для нас бывает весьма сложно. Нам остается учесть все эти факторы, хорошо изучить и выполнять требования инструкции по калибровке и замеру детектором, учитывать возможность его ошибки.

Кстати, проводившиеся тесты измерения одной и той же стены со спрятанной проводкой разными детекторами показали немного отличающиеся результаты.

Отдельные личности задаются вопросом, как можно воровать электричество и как обмануть детектор скрытой проводки, когда Энергонадзор станет проверять их хозяйство. Хочу сразу предупредить, что это очень плохая затея, которая практически сразу обречена на провал. Опытный мастер, да еще сильно материально заинтересованный, легко решает такие задачи.

В целом же приборы для поиска скрытой проводки значительно облегчают деятельность домашнего, да и профессионального электрика. К их результатам следует подходить творчески, учитывая, что чем больше нагрузка на проводку, тем меньшую ошибку сканер может допустить.

Основным недостатком их конструкции является то, что при возникновении неисправности производитель рекомендует отказаться от ремонта и советует просто приобрести другой прибор. Это тоже надо учитывать при покупке. Напоминаю, что сейчас вам удобно поделиться своим опытом эксплуатации таких детекторов с другими читателями сайта в разделе комментариев. Он будет полезен многим людям.

Нестандартные способы поиска скрытой проводки

Обнаружить скрытую проводку можно не только при помощи специализированного детектора. Можно воспользоваться и другими средствами. Мало у кого есть дома компас, однако при наличии данного инструмента можно самостоятельно найти провода в стене. Дайте нагрузку на электрическую линию, следите за отклонением стрелки, которая укажет на кабель.

Второй вариант намного эффективнее, но основан на приблизительно том же действии — силе магнита. К отрезку нити привяжите магнит, изготовленный из неодима. Ведите его вдоль перегородки или стены. Магнит будет отклоняться каждый раз вблизи арматуры или провода. Электрический ток генерирует магнитное поле, на которое реагирует самодельный инструмент.

Таким образом, для поиска скрытой проводки необязательно покупать дорогостоящие профессиональные приборы. Детекторы и сигнализаторы можно создать из подручных средств и недорогих компонентов из магазина электроники. Существуют более простые методы, однако помните, что поиск проводки при помощи магнита с ниткой позволяет получить не самые достоверные результаты.

Советы по выбору детектора проводки

Представленные на большинстве сайтов интернет-магазинов фото детектора проводки будут очень полезными, чтобы оценить визуальное оформление устройства и его дизайн.

Но среди важных критериев покупки следует выделить следующее:

1. Глубину сканирования.
2. Ширину спектра обнаружения кабеля.
3. Показатели точности.
4. Информативность.
5. Особенности функционала.
6. Тип агрегата.

Важно помнить, что некоторые модели могут найти провод, который находится под напряжением, отключенные ветки они не обнаружат. Другие образцы способны реагировать и оповещать о присутствии в перегородке черного или цветного металла.
