Бензопила Husqvarna 140 — модель частно-хозяйственного назначения

Информационная составляющая

Насыщенная полезной информацией инструкция по эксплуатации содержит в своем объеме сведения по подготовке инструмента к работе, текущему обслуживанию, самостоятельному устранению возможных неисправностей.

Следуя приведенным рекомендациям, владелец инструмента может правильно отрегулировать карбюратор и пильную цепь, а также используя фирменные запчасти — выполнить несложный ремонт.

Подтверждением полноценных эксплуатационных возможностей бензопилы Хускварна 140 могут служить результаты предварительных испытаний и представленные в большом количестве позитивные отзывы владельцев.

Эксплуатационная инструкция к бензопиле Husqvarna 140

Инструкция присутствует в каждом комплекте и предназначена ознакомить новоявленного владельца техники с бензопилой, а также способами и приемами безопасной эксплуатации и обслуживания. Вся информация разбита на разделы:

1. Устройство цепной бензопилы “Хускварна” 140.
2. Технические характеристики 140-й модели.
3. Меры безопасности при работе и обслуживании бензопилы “Хускварна”.

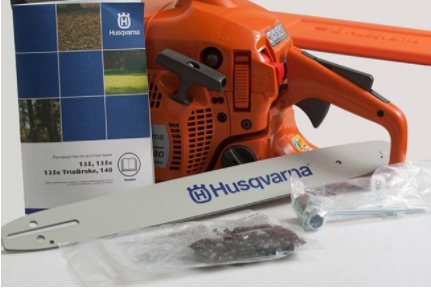

4. Комплектация.
5. Приемы работы.
6. Подготовка к запуску, запуск.
7. Длительность обкатки.
8. Обслуживание цепной пилы Husqvarna 140.
9. Выявление и устранение поломок.

Технические характеристики

Сухой вес пилы составляет 4,4 кг. Модель укомплектована 2-х сильным экономичным карбюраторным двигателем внутреннего сгорания объёмом 40,9 см3.

Для работы силового агрегата используется смесь высокооктанового бензина и термостойкого полусинтетического моторного масла. Запас топлива для автономной работы составляет 300 мл.

Ресурс двигателя увеличен за счет изготовления деталей кривошипно-шатунной группы из кованой стали и нанесения на зеркало цилиндра износостойкого пористо-хромового покрытия.

Эксплуатационные возможности расширены:

• наличием системы легкого запуска и виброгасителя;
• применением высокоэффективной технологии очистки воздуха Air Injection;
• упрощенным обслуживанием легкосъемного воздухозаборника;
• совмещенным управлением воздушной заслонкой.

Современные технологии в Хускварна 445е

При проектировке Хускварна 445, Шведскими инженерами в неё было внедрено несколько современных технологий. Одна из самых интересных это система двигателя X-Torq. Благодаря особой конструкции цилиндра и карбюратора, продувка выхлопных газов в таком двигателе осуществляется чистым воздухом, а не новой порцией топливной смеси, как у многих бензиновых пил конкурентов.

Также в Хускварна 445 установлено удобное крепление верхней крышки и топливного фильтра, а также крышки топливного и масляного баков, для открытия которых не нужно использовать дополнительный инструмент.

Еще одна система, которая имеется в бензопиле, это Air Injection она очищает воздух до того, как он попадает в воздушный фильтр и продлевает срок его службы.

Для снятия напряжения с механизма пуска, на 445-й устанавливается клапан декомпрессии, который не только облегчает запуск бензопилы, но и значительно продлевает срок службы стартера.

И последнее, но не самое малозначимое, это праймер. Специальный насос, который установлен на корпусе бензопилы и предназначен для накачивания топлива. Применяется праймер при запуске пилы после длительного простоя.

Регулировачные работы

Стандартная заводская настройка топливной системы производится по усредненным данным, которые в процессе использования корректируются пользователем с учетом внешних факторов.

Регулировка карбюратора бензопилы производится в определенной инструкцией последовательности, после очистки фильтра воздухозаборника и прогрева двигателя. Изменением характеристик воздушно-бензиновой эмульсии двигатель выводится на оптимальный по мощности и экономичности рабочий режим.

Основные признаки правильной настройки:

• хорошая приемистость и тяговые характеристики;
• стабильность рабочих и холостых режимов;
• экономный расход горючего;
• отсутствие детонационных шумов.

Причиной отрицательного результата может быть подсос воздуха, наличие воды в карбюраторе или засорение жиклеров.

Регулировка карбюратора

Для того чтобы отрегулировать карбюратор Хускварны 55, нет необходимости иметь специальный инструмент, т. к. регулировочные винты, сделаны под обычную шлицевую отвертку. Для облегчения регулировки можно использовать электронный тахометр, который достаточно точно определяет обороты пилы, но это необязательно.

Перед тем как приступать к настройке карбюратора, необходимо провести чистку пилы и его воздушного фильтра. При необходимости, например, в тех случаях, когда фильтр имеет механические повреждения, его необходимо заменить

Также стоит обратить внимание на наличие масляных подтеков под моховиком и сцеплением, которые свидетельствуют о том, что сальники коленчатого вала не справляются со своим предназначением и допускают подсос воздуха в картер двигателя

Если разобраться подробнее, то в тот момент, когда наблюдается незначительный подсос воздуха, его можно компенсировать регулировкой карбюратора. Это крайне опасно для бензопилы, т. к. при подсосе воздуха в картер через сальники, происходит ухудшение смазки подшипников коленчатого вала, а т. к. они вращаются на очень высоких оборотах, то долго в таком режиме они не протянут.

Карбюратор Wallbro, бензопилы Хускварна 55 имеет три регулировочных винта. Винт L, который отвечает за настройку работы двигателя в режиме низких оборотов, винт H – для регулировки тяги и количества максимальных оборотов и винт Т, который меняет положение дроссельной заслонки, тем самым может увеличивать количество оборотов холостого хода.

Предварительная настройка проводится на заглушенной пиле, путем установки регулировочных винтов карбюратора Н и L в положение 1,5 – 2 оборота от полностью закрученного. Винт Т необходимо максимально выкрутить. Далее, бензопилу нужно завести и дать ей поработать не менее 5 минут. Это необходимо для того, чтобы двигатель нагрелся до рабочей температуры.

Окончательная настройка карбюратора, начинается с регулировки винта L, для этого на заведенной бензопиле, при помощи этого винта, находятся максимальные обороты холостого хода, после чего винт поворачивают против часовой стрелки на четверть оборота, т. е. примерно на 90 градусов. Если в таком положении двигатель будет глохнуть, то увеличить количество оборотов холостого хода можно при помощи винта Т, постепенно закручивая его по часовой стрелке.

Далее Хускварна 55 проверяется на приемистость и тягу под нагрузкой. Если максимальных оборотов не хватает, то увеличить их количество можно при помощи винта Н, немного закрутив его. Закручивая регулировочные винты Н и L, мы уменьшаем количество топлива в топливной смеси и соответственно увеличиваем количество воздуха, что приводит к увеличению оборотов, но снижению тяги. При регулировке, необходимо добиться таких результатов, при которых пила хорошо тянет, набирает обороты и при этом не сильно дымит. Если двигатель дымит, это сигнализирует о том, что топливная смесь сильно богатая бензином и при такой регулировке, даже если на горячую бензопила будет заводиться хорошо, при запуске холодного двигателя, свечу будет заливать, что существенно затруднит пуск.

Пильная гарнитура

В состав съемного комплекта режущего оборудования входит шина фирменной разработки длиной 360 мм и износостойкая пильная цепь модели Н37 со стандартным шагом 3\8 дюйма. Мощность и запас вращательного момента двигателя допускает эксплуатацию пилы с более производительной шиной длиной 40 см.

Подачу масла в рабочую зону для смазки и охлаждения гарнитуры обеспечивает штатный насос с фиксированной производительностью 13 мл/мин. Забор расходного материала производится из масляного резервуара емкостью 200 мл.

Травмоопасные ситуации предотвращаются быстрым срабатыванием механизма блокировки цепи. Инерционный тормоз аварийной остановки срабатывает от обратного удара при неудачном заходе гарнитуры в пропил или небольшого перемещения предохранительного щитка вперед.

Преимущества и недостатки

Бензопила Хускварна серии 140 уже на этапе тестовых проверок показала отличные результаты, которые получили подтверждение в отзывах специалистов и рядовых пользователей.

Инструмент совмещает в себе современные эксплуатационные и технические характеристики с максимальным комфортом работы оператора. В его достоинствах:

• быстрая обкатка бензопилы
• оптимальное соотношение балансировки и удобной для рабочего захвата формы корпуса и рукояток;
• удобный для обслуживания инструмента доступ к оборудованию и заправочным горловинам топливно-масляных резервуаров;
• минимальный для своего класса уровень рабочей вибрации и шумового дискомфорта;
• модель оснащена подкачивающим насосом, современными системами быстрого старта и аварийной остановки, двухступенчатой очистки воздуха, механизмом без инструментального натяжения пильной цепи;
• применение прогрессивной технологии X-Torq гарантированно обеспечивает существенную (до 20%) экономию топлива и снижение количества токсичных выбросов в выхлопных газах более чем на 50%.

Работа с пилой не требует от оператора профессиональной квалификации. Навыки поперечной, продольной и самой сложной диагональной распиловки разных видов древесины, приобретаются в процессе работы. Длина шины и наличие надежного зубчатого упора позволяет уверенно работать с бревенчатым и брусовым материалом диаметром до 30 см.

За все время эксплуатации этой модели явно выраженных технических и эксплуатационных недостатков в конструкции не выявлено. Отсутствие визуального контроля уровней заправочных емкостей, автоматической дозировки цепного масла — это особенности бюджетной комплектации.

Более высокий уровень рабочей оснастки — характерная особенность продвинутых в техническом отношении моделей, цена которых существенно выше.

Как обезопасить пилу от неисправностей?

Успех работы с любым инструментом определяется знанием основных правил по эксплуатации прибора и их соблюдением на практике.

Для бензопилы «Husqvarna» 140 необходимо:

• заправлять только качественную топливную смесь, составленную в заявленной производителем пропорции (1:50 или 1:33);
• своевременно производить регулировку карбюратора, цепного натяжения, масленки, чтобы привести в соответствие расходы ГСМ пилы к той или иной интенсивности работы;
• проверять износ ленты ручного тормоза;
• во избежание потери тягового потенциала, поломок карбюратора, увеличения потребления бензина необходимо периодически чистить воздушный фильтр. Материал, из которого он изготовлен, допускает очистку в теплой воде с мылом;
• чаще заглядывать в зажигательную систему и диагностировать свечу зажигания на искрообразование, наличие нагара и т.д., чтобы моторная и карбюраторная части работали стабильно.

Запомните, что прежде чем снять карбюратор на бензопиле «Husqvarna» 140 или другой рабочий орган, например, стартер или звездочку, и ремонтировать его дома самостоятельно, ознакомьтесь с руководством пользователя, а лучше – передайте эту задачу специалистам.

Аналоги

С продукцией бренда Хускварна могут конкурировать только разработки ведущих производителей инновационного бензопильного оборудования. На российском рынке бытовой техники стабилизировался спрос на однотипные по мощности, ценовому диапазону и назначению модели — STIHL MS 180-14, Oleo-Mac GS 35C-14 и Partner P842.

Отзывы владельцев

Купил новенькую Хускварну в прошлом году. С работой справляется на 100%. Даже при разделке вязкой и плотной древесины падение оборотов не критичное. Нравится внешний дизайн, с такой машиной не стыдно на людях показаться. В недостатках — отсутствие в герметичной крышке бензобака дренажного клапана, тугой стартер. В сервис везти далеко, после окончания гарантии попробую решить проблемы самостоятельно. Артем

После неудачной покупки дешевой китайской бензопилы принял решение выйти на европейский уровень. Заказал Штиль 180, привезли совсем другую модель, которая оказалась частично разукомплектованной. Сделал правильный выбор в пользу бензопилы Хускварна 140. За три сезона безупречной эксплуатации по гарантии заменил только одно магнето. Гарнитура свой ресурс отработала полностью. Сейчас использую инструмент в комплекте с шиной и пильной цепью Штиль. Практика показала, что это лучший вариант из всех возможных. Миша
