Бензопила Partner P360S — бытовая модель нового поколения

Проблемы в работе бензопилы могут возникать из-за неправильной регулировки карбюратора. Подобную процедуру нужно выполнять регулярно. Это поможет продлить срок эксплуатации инструмента. Выполняться регулировка карбюратора бензопилы Партнер может своими руками, но предварительно рекомендуется изучить устройство и способы устранения основных неисправностей.

Как устроен карбюратор

Правильная регулировка возможна только в том случае, если заранее было изучено устройство карбюратора бензопилы и было проверено качество данной детали. Например, для инструмента Partner p350s производителем карбюратора является компания Walbro. Показателем качества в данном случае является маркировка WT-891.

Знать эту информацию необходимо для заказа запасных деталей.

Карбюратор бензопилы Партнер 371 или любой другой модели имеет классическое строение. Основными элементами являются:

• топливный насос;
• главная камера с мембраной;
• дроссельная и воздушная заслонки;
• винты (регулировки качества, количества и регулировки холостого хода).

Помимо этих деталей, в карбюраторе имеются технологические каналы, по которым и движется смесь бензина с маслом.

Принцип работы же заключается в следующем. Из картера в топливный насос подается импульс. С него и начинается работа карбюратора. После получения импульса топливная смесь направляется в главную камеру, поступая туда через игольчатый клапан, управление которым выполняется с помощью диафрагмы. Из главной камеры по технологическим каналам жидкость направляется в цилиндр, при этом количество жидкости можно самостоятельно регулировать с помощью дроссельной заслонки.

Дополнительно можно регулировать и пропускную способность технологических каналов. Для этой цели надо использовать винты качества и количества, которые работают по принципу задвижек.

Гарнитура

Шина и цепь входят в перечень сменного оборудования. В зависимости от вида работы, инструмент может комплектоваться шинами длиной 14-18 дюймов. Особенность конструкции — замена и регулировка натяжения цепи без применения инструмента.

Для охлаждения цепи задействуется система автоматической подачи смазки под давлением в рабочую зону. Масло поступает на вход встроенного насоса из внутреннего резервуара объемом 150 мл.

В соответствии с требованиями техники безопасности, гарнитура оснащена системой аварийной остановки и ловителем цепи, что практически исключает риски травматизма оператора при возникновении нестандартных ситуаций.

Основные неисправности

Для бензопилы Партнер характерными являются следующие типы неисправностей:

• нарушения работы двигателя, например, проблемы с зажиганием, подачей топлива или выхлопной и поршнево-цилиндровой системами;
• выход из строя узлов карбюратора, например узла муфты, тормоза цепи или системы смазки.

Причины сбоев могут быть разными, но чаще всего это неправильная эксплуатация, недостаточное количество масла или некачественная топливная смесь.

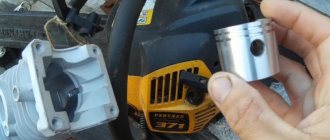

Как снять и разобрать

Исправление неисправностей карбюратора бензопилы возможно только после того, как деталь эту будет снята. А для этого нужно разобрать непосредственно бензопилу. Выполнять эту работу придется в следующей последовательности:

1. Снять все узлы в строгом порядке. Сначала крышку тормоза цепи и пильную гарнитуру, затем верхнюю крышку, рукоятку пилы и стартер.
2. После того как эти части будут сняты, необходимо прочистить пилу с помощью компрессора с насадкой.
3. После этого нужно заткнуть впускное окно, поскольку есть риск попадания грязи и посторонних предметов внутрь.

Чистка

Чистить карбюратор можно разными способами, чаще всего делают это воздухом. Последовательность выполнения работы следующая:

1. Открутить верхний болт крышки детали.
2. Снять прокладку клапанов. После этого нужно сеточку продуть сжатым воздухом. При этом дуть надо не вплотную, а на небольшом расстоянии.
3. Других частей карбюратора снимать не надо. Для чистки поверхности можно использовать специальную жидкость.
4. Теперь карбюратор нужно собрать, крепя детали в обратной последовательности.

Другие ремонтные работы

Для эффективной работы бензопилы Партнер могут потребоваться и другие ремонтные работы. Выполнить руками своими ремонт несложно.

Наиболее частой проблемой является отсутствие:

• искры в свече (нужно либо прочистить зазор на свече, либо сменить катушку или маховик на аналогичные детали);
• подачи топлива (причиной может быть засор шланга или топливного фильтра);
• подачи воздуха (требуется промывка воздушного фильтра).

Отзывы владельцев

Пила Патриот куплена в недавнем прошлом за 6000 рублей. Инструмент прочный, надежный и простой в обслуживании, но возможности его весьма ограниченны. Для разделки толстой древесины не хватает мощности, при температуре выше +25 градусов тепла приходится делать длительные перерывы на охлаждение. Не понравилась конструкция воздухоочистителя, пришлось дорабатывать установкой поролонового фильтра. Димон

Поехал в город за давно присмотренным Штилем, но из-за неожиданного подорожания пришлось взять бензопилу Партнер. В магазине сразу попросил заменить длинную шину 16 дюймовым аналогом и подобрать хорошую цепь. Ввод пилы в строй прошел удачно, машина запустилась со второй попытки. Работа двигателя понравилась сразу, отсечка выхлопа четкая и малошумная, вибрация умеренная. Распиловка производительная, цепь идет плавно и без рывков. Покупкой во всех отношениях доволен, рекомендую. Федор Степанович

Как отрегулировать

Настройка карбюратора бензопилы Партнер своими руками требует подготовки следующих инструментов:

• тахометр (электронный счетчик частоты вращения коленчатого вала);
• шлицевая отвертка;
• комплект фильтров (их замена является частью процесса регулировки).

Отрегулировать карбюратор на бензопиле Партнер 352 или другой модели можно только в том случае, если предварительно выполнить очистку от грязи. Для этого лучше всего использовать компрессор с воздушной насадкой. Сама же регулировка выполняется в несколько этапов:

1. Для доступа к регулировочным винтам нужно снять крышку. Также к ним есть доступ через специальные отверстия с левой стороны карбюратора. При этом необходимо помнить, что левый винт является винтом качества (маркировка H), а правый — количества (маркировка L).
2. После этого надо винты полностью закрутить, а затем ослабить на ⅕ оборота.
3. Затем бензопилу нужно запустить, поскольку настроить карбюратор можно только при горячем двигателе.
4. После этого винт регулировки количества требуется закрутить по часовой стрелке до максимальных оборотов двигателя. По достижении такого результата винт нужно открутить против часовой стрелки на ¼ оборота. После этого бензопила должна работать на холостых. Если оборотов слишком мало или много, то используют дроссельную заслонку.
5. Теперь с помощью винта качества устанавливают максимальные обороты. Данный параметр определяется тахометром. Максимально возможное значение легко просмотреть в инструкции. Например, для мотопилы Партнер 350 данное значение равно 12500 об/мин

Читать также: Выжигание по дереву сварочным аппаратом

Если же тахометра нет, то определить качество регулировки можно визуально. Если при работе инструмент сильно дымит, то винт количества нужно немного прикрутить. Возможен и другой вариант. Бензопила может хорошо работать на холостых оборотах, но плохо на максимальных. Исправить ситуацию способна закрутка винта качества, при этом газ нужно держать полностью зажатым.

Как делается регулировка карбюратора бензопилы Партнер 350

Проведение ремонта и дачное строительство никак не обходятся без использования бензопилы, это утверждение правильно и при уходе за садом. Если инструмент окажется неисправен, то по причине этого встанет вся работа, потому настолько принципиально иметь способности самостоятельного выявления и устранения проблем. Если иметь определенный опыт, то вы можете с легкость создавать регулировку карбюратора, эта процедура хоть и сложна, но полностью выполнима.

Технические и эксплуатационные характеристики

При компоновке внутреннего оборудования использованы современные новшества, позволившие уменьшить габариты инструмента весом 4,5 кг до оптимальных размеров. В качестве компактного и экономичного привода пилы задействованы преимущества двухтактного карбюраторного ДВС воздушного охлаждения, работающего на высокооктановом бензине с дозированной добавкой специального моторного масла.

Силовой агрегат при весьма умеренном рабочем объеме 35 см3 и мощностью 1,9 л.с. характеризуется гибкими рабочими параметрами и запасом крутящего момента на рабочих режимах, позволяющего компенсировать кратковременные перегрузки. Топливо поступает в двигатель из внутреннего бензобака объемом 250 мл.

Модель	Partner P340S
Производитель	Partner
Производство (сборка)	Китай
Родина бренда	Швеция
Применение пилы	Бытовая
Мощность, л.с. (кВт)	1,9 (1,4)
Объем двигателя, см3	35
Шаг цепи, дюймы	3/8
Толщина цепи, мм	1,3
Количество звеньев, шт	52
Объем топливного бака, л	0,25
Объем масляного бака, л	0,15
Длина шины, см (дюймы)	35 (14)
Гарантия, лет	1
Вес, кг	4,5
Инструкция	Скачать

Необходимость проведения регулировки

Регулировка карбюратора бензопилы «Партнер-350» требуется редко, по большей части появляются задачи, выраженные в неверном поступлении горючего либо износе мотора. Однако сейчас имеются признаки того, что нужно произвести регулировку механизма, вот некоторые модели. Когда удалось завести движок, он сразу глохнет. Иногда юзеры и совсем чтобы завести его, а причина кроется в недостатке горючего или переизбытке кислорода. Неувязка появляется если проход роста расхода горючего, следствием становится увеличение объема выхлопных газов. Это порой случается по причине перенасыщения консистенции топливом.

Механические предпосылки сбоя

Регулировка карбюратора бензопилы «Партнер-350» потребуется и при механических сбоях. К примеру, по причине воздействия сильных вибраций возможно окажется повреждён защитный колпак. В итоге имеющиеся в карбюраторе болты теряют фиксацию. Может износиться и поршневая часть мотора. Настройка карбюратора выручает в этом случае на определенное время, для устранения препядствия необходимо сменять изношенную деталь. Предпосылкой может выступить засор, который появляется по причине использования горючего низкого свойства. К схожим последствиям способны привести повреждение фильтра и нарост окалины. В этом случае карбюратор необходимо будет разобрать, отлично помыть и произвести его регулировку.

Рейтинговые характеристики

За относительно короткое время выпускаемый брендовый ассортимент вышел на высокие рейтинговые показатели. Подтверждением отличных технических и рабочих характеристик могут служить положительные отзывы владельцев и специалистов сервисно-ремонтных структур.
Качество, надежность и долговечность комплектующих агрегатов соответствует уровню современных стандартов и действующей нормативной документации. Доступная стоимость бензопил Партнер не отразилась на полноценной оснастке.

В стандартном перечне присутствуют:

• системы легкого старта;
• удобные для доступа механизмы безинструментальной регулировки натяжения цепи;
• воздухозаборники с комбинированной очисткой воздуха.

Проведение разборки

Читайте:

Если вами выполняется регулировка карбюратора бензопилы

«Партнер-350», то следует подробнее приобщиться к устройством узла, в почти всех моделях конструктивные особенности практически не разнообразные, потому приведенные советы окажутся животрепещущими.

Элементы нужно снимать с наибольшей аккуратностью, укладывая их все по порядку, на протяжении проведения сборки для вас это поможет. Три болта задерживают верхнюю крышку, их нужно снять, дальше видно слой поролона, который выступает в роли составной части воздушного фильтра. Мастер должен будет избавиться от топливного шланга, это дозволит снять тягу привода.

Регулировка карбюратора бензопилы «Партнер

-350» невозможна, если не снять наконечник тросика, этим следует заняться далее. Бензиновый шланг, который находится слева от штуцера, надо сбросить. Нашему клиенту остается перечисленные выше работы позволят отсоединить
карбюратор, который можно подвергать регулировке. Такой механизм отличается сложностью, потому по мере надобности предстоящей разборки необходимо снять элементы аккуратненько, ведь их размер очень мал, по причине чего они конечно просто потеряться.

Проведение регулировки

Если у вас бывают пила «Партнер-350», регулировка карбюратора вам больше понравятся произведена без помощи других, без вербования профессионалов. Оценив свои способности и опыт, приступайте к разборке, советы в выполнении занят были представлены выше. Дальше есть вариант производить настройку и следующую регулировку. Нужно различать три винта, конкретно в таком количестве они имеются у пилы «Партнер», но в неких моделях винт установлен в единственном экземпляре. Производитель обозначил кто собственной буковкой, которая дает возможность осознать, зачем предназначается элемент. Таким макаром, винт под буковкой L нужно использовать при настройке низких оборотов. Верхние обороты можно подкорректировать винтом под буковкой H. Холостой ход поддается корректировке винтом под обозначением T, у других моделей может находиться только он.

Дополнительные советы

Читайте:

Если вами была приобретена пила «Партнер-350», регулировка карбюратора а возможно осуществлена в процессе использования. Перед проведением данных работ нужно знать что же на самом деле, что заводские опции являются хорошими. Используя вышеперечисленные винты, вы можете без проблем настроить работу мотора при особенных ситуациях, посреди их выделяют различные климат. Использовать при регулировке нужно винты под знаками L и Н. С целью повышения оборотов их следует повернуть по часовой стрелке.

Чтоб снизить обороты, винты проворачиваются в оборотном направлении. Принципиально учитывать вдобавок последовательность использования частей, которая состоит в следующем: L – Н – Т. Если в течении регулировки вы столкнулись со сложностями, то идеальнее всего будет обратиться к спецу, ведь неправильная настройка способна вывести мотор из строя.

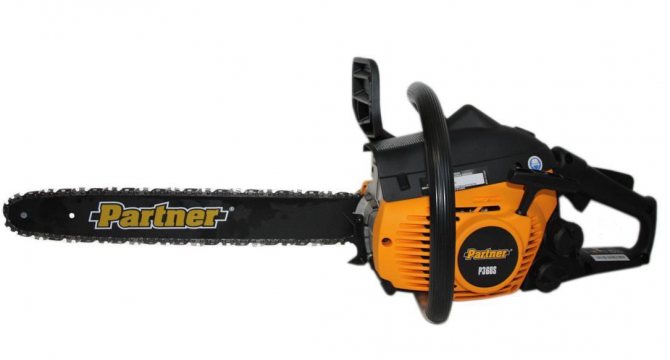

Бензопила Partner P360S

Бензопила Partner 360-s — отличный выбор при необходимости проведения сложной работы, связанной с распилом древесины. Она оснащена мотором мощностью в 2 л.с.\1500 Вт. Цепь имеет шаг зубьев в 3,8 дюймов, она натянута на шину длиной 450 миллиметров.

Основной производитель Партнер 360-s — шведский завод Husquarna. Также, можно встретить бензопилы производства России и Китая. Наилучшим выбором будет приобретение оригинальной пилы. Они отличаются по ряду признаков:

• Серийный номер на картере мотора, который идентичен номеру, указанным в инструкции
• Несколько пломб, расположенные на обшивке Партнер 360-s, где отпечатано логотипа фирмы.
• Трехступенчатая защитная голограмма, которая находится на гарантийном листе, инструкции и коробке.

Необходимость регулировки

Для возможности разобраться, как осуществляется регулировка бензопилы «Партнер

-350», лучше вначале в деталях узнать все про устройством данного узла. Если вы станете разбираться по большому счету работы и составных элементах, то можете без помощи других найти причину поломки.
Карбюратор
выступает как одной из основных частей мотора, необходимая для подготовки и следующей подачи горючего, последнее состоит из горючего и кислорода. Если соотношение данных ингредиентов будет нарушено, то мотор может начать работать некорректно, в следующем выйдет из строя.

Устройство карбюратора

Если вы решили, что нужна регулировка пилы «Партнер-350», то сначало необходимо изучить конструкцию частей. Система состоит из диффузора, который выступает для сужения с целью повышения скорости потока кислорода. Диффузор находится в конкретной близости от входного отверстия, через которое подается горючее. Имеется в карбюраторе и трубка с поперечной заслонкой, она нужна для регулировки потока кислорода. Горючее поступает из распылителя, он представлен иглой. Для регулировки горючего рядом со входом в канал нужна поплавковая камера, она тоже имеется в устройстве карбюратора.

Механизм работы

Если вами была приобретена мотопила «Партнер-350», регулировка карбюратора потребуется в процессе использования. С целью произвести данные деяния верно, нужно ознакомиться к тому же с механизмом работы этого элемента оборудования. Горючее распыляется в диффузоре струей воздуха, что создает смесь, нагнетаемую в цилиндр. Чем в большем объеме будет поступать горючее, тем выше окажутся обороты мотора. В описанной модели, так же как и в другой, карбюратор работает по одной, описанной чуть повыше схеме.

Неисправности и их устранение

Значительная часть эксплуатационных отказов является следствием отсутствия квалифицированного обслуживания, неграмотной эксплуатации, использования инструмента не по назначению.

Если пила не заводится, в другом варианте — заводится и глохнет, причиной отказа может быть:

• попавшая в карбюратор вода;
• просроченная по времени хранения топливная смесь;
• забитый опилками фильтр воздухоприемника.

В случае, когда двигатель стабильно не работает на оборотах выбранного рабочего режима, следует убедиться в качестве самого бензина, чистоте топливного фильтра и жиклеров карбюратора.

В сложных условиях работают пильные насадки. В ситуации, когда на рабочем режиме не смазывается цепь, ее ресурс уменьшается в несколько раз. Если при заправленном баке нет подачи масла в гарнитуру, работу следует прекратить до устранения неисправности.
