Направляющая для лобзика своими руками: как это сделать просто

Компактный и относительно мобильный инструмент для распила, заслужил репутацию практичного устройства, используемого по всему миру. Универсальный лобзик, способен выполнять прямые и фигурные пропилы, в том числе и под углом. Обладающее внушительными возможностями, данное устройство могло бы стать лидером по многоцелевому применению. К сожалению, определенные особенности конструкции, сделали его в большей степени узконаправленным инструментом, но хорошим потенциалом. Из минусов работы электролобзиком, можно выделить достаточно неудобное проведение точного, прямолинейного распила. Основной причиной этого недостатка, служит тонкое пильное полотно, легко меняющее свое направление во время пиления. Вторая причина кроется в самой конструкции, которая со временем расшатывается и заметно снижает ровность реза. К счастью, данные изъяны, могут быть проигнорированы при наличии специальных приспособлений для лобзика, которые можно сделать своими руками. Далее, мы расскажем, как изготовить специальный стол и упор для максимального точного пиления своим инструментом.

Почему лобзик пилит криво

Уход пильного полотна с заранее намеченной линии, может быть обусловлен несколькими причинами. У оператора может не доставать опыта в обращении с инструментом, пилка может быть дефектная, а шток и направляющий ролик для лобзика могут серьезно люфтить. Дабы не гадать на кофейной гуще, стоит начать отсев факторов, определяющих точность и ровность линии распила в Вашем, индивидуальном случае.

Как заведено, лучше начать с себя и своего подхода к пилению. Зачастую, начинающие умельцы торопят события и желая ускорить распил, прилагают большое давление на лобзик. Инструмент не успевает равномерно вгрызаться в материал и создать четкий паз для пилки, которая начинает идти по пути наименьшего сопротивления и совершает непредсказуемые движения. Данная проблема особенно распространена при работе с толстым брусом (от 40 мм) и лакированной фанерой советских времен.

Это одна из причин, почему лобзик уводит в сторону. Что делать при этом? Ответ очевиден. Прилагайте минимальное давление, достаточное для направления инструмента по линии и выставляйте максимальное число оборотов (при работе с деревом). Режим маятника обычно не влияет на ровность распила, если его конструкция исправна.

Качество сборки и износ деталей инструмента, может стать веской причиной образования скошенных линий при пилении. К устройствам из бюджетного сегмента (до 2500 рублей), претензий в основном не возникает, как и надежды на их добросовестную сборку. Другое дело, когда подобные фортели начинают исполнять оригинальные, брендовые инструменты. Зачастую, причиной кривого распила является направляющий ролик, шток для электролобзика или его подошва.

Проверять надежность фиксации элемента, можно элементарно подергав его рукой. Расшатывание штока или ролика более чем на 1 мм, определяет, что данное устройство не способно производить идеально ровный распил. Чем больше люфт деталей, тем менее точную линию распила они образуют. Исправлять данную проблему, следует исходя из обстоятельств. Если изношена сама деталь, её можно заменить аналогичной. Сложно исправить поломку, если изношен узел крепления к механизму. За подобный ремонт берется далеко не каждый современный Кулибин, и обычно данная проблема решается покупкой нового инструмента.

Продукцию многих проверенных брендов, к великому сожалению, часто подделывают, и пилки для электролобзика в этом плане очень популярны. Так сложилось, что некачественная и контрафактная продукция имеет довольно короткий срок службы, которая приносит владельцу много проблем. Одной из таких проблем, является кривой распил. Изначально ровное полотно может изогнуться по причине некачественного металла, от чего может деформироваться развод зубьев, если он вообще присутствовал. В связи с этим, если Ваш лобзик пилит криво, исправить ситуацию сможет замена пильного полотна. Процесс выбора качественной пилки для электролобзика, был нами подробно раскрыт в отдельной теме.

Чтобы получить абсолютно ровный распил, не обязательно быть мастером или иметь профессиональный инструмент с оригинальными расходниками. Для подобных целей существует очень простое и полезное устройство, о котором мы расскажем далее.

Общий чертеж, особенности строения настольных лобзиковых станков

Наиболее распространенной схемой устройства лобзиковых станков является следующая:

Она включает в себя:

• станину (или корпус), на которой крепятся все узлы и механизмы;
• привод, чаще от электродвигателя клиновым ремнем на кривошип;
• кривошипно-шатунный механизм, преобразующий вращательное движение вала электродвигателя в возвратно-поступательное движение пилки;
• сдвоенное коромысло с натяжным устройством и креплениями для пилки;
• рабочий стол, иногда с механизмом поворота в горизонтальной плоскости на заданный угол.

Раньше в продаже были миниатюрные лобзиковые станки с несколько упрощенным конструктивом, но именно из-за него, приводящего к быстрому выходу из строя пилок ввиду короткого их хода, их выпуск и был прекращен.

Большинство же ныне выпускаемых настольных лобзиковых станков работают с пилками длиной 200 – 350 мм и имеют рабочий ход от 30 до 50 мм.

Различия между станками в основном состоят в мощности электропривода (от 90 до 500 Вт – у большинства моделей), а также видом и способами крепления пилок. Оптимальной, на наш взгляд, является мощность в 150 Вт.

А пилки, кроме длины, могут различаться по ширине (от 2 до 10 мм), типу хвостовиков (со штифтами или без) и по толщине (от 0,6 до 1,25 мм).

В некоторые модели можно устанавливать самые простые, часто называемые «советскими», пилки для ручных лобзиков, что является большим преимуществом. Для реализации именно такой возможности, владельцы лобзиковых станков, не имеющих ее, часто усовершенствуют крепления своих аппаратов, устанавливая на них зажимы от ручного лобзика.

Большинство настольных лобзиковых станков имеют 2 скоростных режима: чаще – 600 и 1000 об/мин., что очень полезно при работе с различными по толщине, твердости и вязкости материалами. Наличие уже упоминавшегося поворотного стола для 99% выполняемых на станке работ – функция бесполезная.

Также большинство лобзиковых станков снабжаются дополнительными приспособлениями, такими, как:

• компрессор для сдувания стружки с линии пропила;
• подсветка области пиления;
• блок сверления и прочее.

Назвать эти приспособления бесполезными никак нельзя, но ориентироваться на их наличие при выборе настольного лобзикового станка, все же, не стоит, так как эти же функции с успехом могут выполнить:

• компрессор для аквариума, с подобранной вами самостоятельно мощностью обдува, зачастую более эффективный, нежели штатный;
• настольная лампа или переноска с комфортным для ваших глаз световым потоком;
• электродрель или шуруповерт.

Еще более сложные приспособления, типа гравировальных бормашинок, которыми может быть укомплектован ваш станок, вообще вызывают определенное недоумение, но сразу скажем, что подобные инструменты лучше иметь не привязанными к лобзиковому (либо любому другому) станку. Их мобильность зачастую дороже расширенного функционала этого самого станка. К тому же, это все далеко не бесплатно.

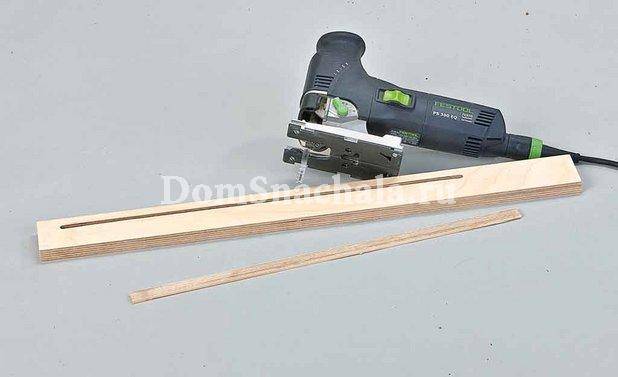

Направляющая для лобзика

Замеряем ширину подошвы лобзика.

Такой ширины нужно вырезать заготовку под направляющую лобзика.

В самой заготовке вырезаем окно, такой ширины, чтобы при пилении под углом, пилка не задевала направляющую.

Вырезаем и приклеиваем боковины.

На краях упора нужно разместить ограничители, просто приклеив прямоугольники из фанеры. Еще изготавливаемым ползунок-упор для поперечного и углового пиления — фото в кружочке.

Переходим к изготовлению упора для поперечного пиления и пиления под углами. Для этого из фанеры вырезаем две полосы.

В узкой полосе вырезаем лобзиком сквозной паз. По этому пазу в последствии будет перемещаться шпилька упора.

Склеиваем поперечный упор клеем ПВА.

Стуслом подрезаем угол упора.

Параллельный упор для лобзиков с электроприводом

Обязательным приспособлением на электроинструменте является параллельный упор. Этот девайс позволяет выполнить параллельный рез относительно края заготовки. Приспособление представляет собой штангу прямоугольного сечения с перпендикулярно установленным упором на ее конце.

Применение устройства заключается в установке упора на расстоянии, соответствующем размеру будущего реза и фиксации штанги на подошве инструмента винтом. В недорогих моделях электролобзиков параллельный упор идет в комплекте с инструментом, в дорогих этот аксессуар, как правило, отсутствует, и его приходится приобретать отдельно. Стоимость такого девайса немаленькая, поэтому многие мастера предпочитают изготовление приспособления своими руками.

Параллельный упор для электролобзика своими руками: инструкция

• Для изготовления потребуется металлическая полоса толщиной 2 мм и длиной 350 мм. Ширина полосы подбирается по размеру кронштейна на подошве электролобзика. Если таковой отсутствует, его нужно будет сделать самостоятельно.
• Для этого в подошве электроинструмента необходимо просверлить по 2 отверстия диаметром 4–5 мм. После нарезают в них резьбу. Затем из полосы толщиной 2 мм изгибают 2 кронштейна по профилю штанги, предварительно просверлив в них отверстия для крепежа и винта-фиксатора. В отверстии под винт нарезают резьбу. Кронштейны устанавливают на подошву электролобзика и закрепляют.
• После этого к штанге перпендикулярно приваривают уголок длиной 80–100 мм. Штангу изгибают в противоположную сторону через верхнюю полку уголка. При этом расстояние между поверхностью полки уголка и нижней стороной штанги должно равняться толщине подошвы электролобзика. Приспособление свободным концом вставляют в кронштейны на подошве и фиксируют винтами с барашками.

Подошва электролобзика

После режущего инструмента главное место в электролобзике занимает основание. Этот конструктивный элемент устройства называется подошвой. Она служит упором для всего инструмента, что обеспечивает удобное выполнение реза.

Подошвы бывают штампованными и литыми. Первыми обычно комплектуются дешевые модели электролобзиков, основание из алюминиевого литья намного прочнее, надежнее и удобнее в использовании. Подошва может быть с противоскольным вкладышем и без него.

Такое приспособление можно изготовить своими руками. Для этого достаточно по размерам подошвы вырезать пластину из оргстекла, просверлить в ней отверстия для крепления и выхода режущего инструмента, затем установить на основание. Это исключит образование сколов на поверхности материала и обеспечит более ровный рез за счет снижения отклонения пильного полотна.

На некоторых моделях электролобзиков устанавливают механизм наклона подошвы. С его помощью можно выполнять косой рез под углом 15, 30 и 45°.

Столешница верстака

Первым делом нужно вырезать из заготовки — столешницу и выпилить в ней паз дугообразной формы. Сначала нужно разметить паз. Для этого гвоздиком прибиваем рейку, и карандашом чертим две дуги на расстоянии 6мм друг от друга.

Далее засверливаем начало и конец паза и лобзиком аккуратно выпиливаем контур.

Но удобнее и ровнее все таки сделать паз фрезером. В данном случае даже не нужно размечать контур дуги. Достаточно взять прямую фрезу диаметром 6мм, фрезер прикрутить на лист оргалита или ламината, гвоздиком закрепить в центре окружности и выполнить паз.

На следующем этапе нужно выпилить проем под «направляющую» с лобзиком. Сверлом Форстнера засверливаемся в углах.

Лобзиком выпиливаем контур.

Теперь прикручиваем упоры, на них и будет упираться направляющая с лобзиком.

Сверлим отверстия под параллельный упор.

Из фанеры выпиливаем бортики для столешницы, они придадут твердости столешнице, а кроме того к ним будут прикреплены ножки. Теперь ПВА клеем их приклеиваем к столешнице и прижимаем струбцинами.

Электролобзик Диолд: бюджетный вариант для домашнего хозяйства

Другим, не менее востребованным производителем отечественного электроинструмента, является смоленская компания Диолд. Электролобзики отличает низкая цена и довольно приличное качество. Для домашних работ это вполне подходящий бюджетный вариант.

Ремонт опорного ролика

В нем тоже есть моменты, которым стоит уделить внимание. Первое – это опорный ролик

Со временем, а это примерно год, он начинает терять круглую форму. Причина – материал ролика или технология его изготовления. Он обладает недостаточной твердостью.

Его ремонт заключается в замене. Все же лучше не изобретать велосипед, а приобрести оригинальный ролик от производителя или отнести инструмент в сервисный центр, особенно если он на гарантии.

Если такой вариант не подходит или невыполним, то можно реанимировать лобзик при помощи подручных средств. Для этого понадобится обычный болт М5 с гайкой. В данном случае болт будет служить осью, поэтому на нем нужно сточить резьбу, а гайка роликом, в ней по образующей необходимо прорезать паз по толщине пильного полотна.

Идеально это делать на токарном станке, но можно использовать и инструмент, который есть под рукой, например, дрель и диск угловой шлифмашинки. Диск нужно зажать в тиски, болт с гайкой – в дрель и нарезать паз. Вариант ремонта не идеальный, но имеет право на жизнь, так как проверен на практике.

Обслуживание пусковой кнопки

Еще один нюанс в использовании электролобзика Диолд – попадание древесной пыли в кнопку пуска. Происходит это по причине отсутствия герметичности, и пыль, попадая внутрь кнопки, препятствует прохождению тока. Решением проблемы будет периодическая, не реже одного раза в год, чистка контактов.

Для чего предназначены лобзиковые станки

Лобзиковые станки в первую очередь предназначены для выпиливания деталей или элементов сложной конфигурации в листовом материале: дереве, фанере, МДФ, ДВП, ДСП, пластике, алюминии. Также c их помощью производят выпиливание внутренних контуров изделий с предварительным просверливанием выпиливаемого материала.

Такой инструмент, в отличие от ручного или электрического лобзиков, оставляет работающему на нем свободными обе руки, что значительно облегчает работу и позволяет выполнить ее с наибольшей точностью. Большинство лобзиковых станков, при условии правильного подбора и установки пилочек, позволяют производить выпиливание даже в довольно толстых заготовках, со строгим соблюдением угла в 90º по отношению к плоскости заготовки.

Также, многие модели имеют наклонный стол, что дает возможность выполнять сложные узоры под строго заданными углами, отличными от прямого, что является практически невозможным при использовании ручного или электрического лобзиков.

Кроме домашнего использования, они широко применяются на мебельных производствах и предприятиях по изготовлению музыкальных инструментов. Правда, довольно часто их заменяют лазерными станками, но обожженные края, оставляемые последними, не делают их использование повсеместным.

Направляющая линейка для лобзика с электрическим приводом

Направляющую линейку для электролобзика можно приобрести в магазине. Она представляет собой специальный алюминиевый профиль с Т-образным пазом с нижней стороны для беспрепятственного перемещения струбцин.

С верхней стороны направляющая имеет два Т-образных паза, в которые вставляются приспособления для фиксации электроинструмента и его свободного движения по линейке. Струбцины поставляются вместе с направляющей, приспособления продаются отдельно.

Линейка крепится к заготовке струбцинами, рез осуществляется электролобзиком. Если приспособление для фиксации инструмента отсутствует, то в процессе резания лобзик боковой частью подошвы прижимают к направляющей.

Сделать направляющую линейку в домашних условиях можно. Для этого необходимо:

1. Взять брус без сучков, длиной 1,9 метра. Это более приемлемый размер, потому что раскрой листов ДСП, ЛДСП по ширине составляет 1830 мм.
2. Все поверхности бруса обрабатывают с соблюдением строгой перпендикулярности относительно друг друга.
3. После этого с нижней стороны делают паз и вставляют Т-образный профиль. В него будут размещены струбцины для крепления линейки к заготовке.
4. С наружной стороны прикрепляют градуировку. Для этого можно использовать металлические линейки, прикрепив их саморезами с круглой головкой.

Резание осуществляется путем движения электролобзика с упором края подошвы в боковую поверхность направляющей линейки.

Электролобзик Интерскол: исправление кривизны пиления

Стоит обратить внимание на электролобзик Интерскол отечественного производства. Его выпускают в Ижевске

Для бытового пользования это вполне приемлемый вариант. У него много положительных качеств, и самым впечатляющим является невысокая стоимость. Но есть и недостатки.

Замена быстросъемного крепления пильного полотна

Это кривизна пиления. В чем заключается проблема, и можно ли от нее избавиться? Виной всему стало быстросъемное крепление пилки. Дело в том, что оно рассчитано на пильное полотно максимальной толщины. Весь режущий инструмент меньшей толщины в креплении просто болтается.

Как выйти из сложившейся ситуации? Нужно заменить быстросъемное крепление на простой девайс с обычными болтами. Сделать его несложно. Нужно взять квадратной прут, отрезать две заготовки, просверлить в них отверстия и соединить двумя болтами М5 с гайками. Процедура крепления пильного полотна несколько усложнится, но инструмент будет давать ровный рез.

Доработка конструкции лобзика

Кроме этого, можно доработать саму конструкцию инструмента и ограничить движение пилки в поперечной плоскости.

Для этого нужно:

• взять листовой алюминий и вырезать пластину по размеру подошвы электролобзика;
• в передней части заготовки необходимо сделать вырез по размеру рабочей зоны режущего инструмента. Все кромки обработать напильником, на внутренних продольных кромках выреза сделать скосы;
• из оргстекла нужно вырезать пластину по размеру рабочей зоны пильного полотна. Обработать все острые кромки напильником, а на наружных продольных кромках сделать обратные скосы;
• алюминиевую пластину необходимо разметить под ее монтаж на подошву электролобзика. Просверлить отверстия и сделать фаски под установку винтов крепления с потайной головкой;
• кусочек оргстекла нужно вставить в алюминиевую пластину, предварительно сделав распил по месту его положения.

Теперь при работе пильное полотно будет ограничиваться в поперечном движении практически в зоне реза, что придаст ему еще большей прямолинейности.

Делаем выбор производителя лобзикового станка

Наиболее часто у российского потребителя выбор останавливается на лобзиковых станках Рroxxon, Dewalt, Hegner, Xendoll, Зубр, JET, Энкор Корвет и Кротон. Каждый из них имеет свои преимущества и недостатки. Мы бы, по надежности и соответствию заявленным производителем характеристикам, выделили станки немецкой фирмы Hegner. Да и линейка этого оборудования у них подлиннее многих, но обязательно при покупке настаивайте на ходовых испытаниях, независимо от того, станок какой фирмы вы соберетесь покупать.

И даже если есть возможность выбрать из 2-х одинаковых станков, требуйте включить оба. Купите тот, у которого меньше шумность в работе и вибрация.

Направляющая шина для лобзика

Далеко не каждый мастер с прямыми руками, сможет произвести идеально ровный пропил электролобзиком без использования вспомогательных приспособлений. Получить ровную линию “на глаз”, смогут только самые прожженные эксперты, виртуозно владеющие инструментом, и то, при условии его исправности и наличия подходящих пильных полотен. Разумеется, далеко не у каждого есть время и желание становиться докой по прямолинейному распилу лобзиком, а приобретать циркулярную или погружную пилу для такой задачи довольно затратно. Если в распоряжении Вы имеете только лобзик с пилками, то получить желаемую ровную линию, Вам поможет специальная направляющая шина.Направляющая для лобзика представляет собой элементарное, с первого взгляда устройство, похожее на большую металлическую линейку или правило. Главным отличием шины от вышеприведенных приспособления является специальный паз, по которому, как по рельсам, движется подошва с установленным на неё электролобзиком. Большинство направляющих имеет прорезиненные полосы, предотвращающие скольжение по поверхности материала, а в качестве дополнительной фиксации, крепятся небольшими струбцинами. Средняя длина подобных приспособлений составляет от 1.5 до 3-х метров, и может быть увеличена другой, аналогичной линейкой, при помощи переходника.

Многие современные производители электрических лобзиков, выпускают специальные направляющие шины, ориентированные на свою продукцию. Подобные устройства имеют довольно низкую универсальность, ограничивающуюся работой с инструментами только данного бренда. К счастью владельцев небрендированных аппаратов, существует продвинутая, универсальная направляющая Line Master, с регулируемой подошвой и множеством полезных функций. Средняя стоимость подобной линейки с адаптером составит около 3000 рублей. Цена выше некоторых моделей лобзиков, но качественная, универсальная направляющая вполне того стоит. Подробный разбор устройства наглядно представлен в нижеприведенном видеоролике.

Приспособления для инструмента

Использование дополнительных приспособлений может не только повысить точность изготовления различных деталей, но и сильно облегчить процесс использования электролобзика. Среди подобных устройств можно перечислить следующие:

• сменные пластины;
• удлинитель;
• рабочий стол.

Слесарный верстак для крепления лобзика можно изготовить из дерева или металла.

Очень часто сменные пластины поставляются в комплекте со многими моделями ручного инструмента. Они предназначены для повышения качества скольжения пильной части по телу заготовки. Хороший удлинитель можно приобрести в любом магазине электротоваров за доступные деньги. А вот рабочий стол подобрать гораздо сложнее. Хороший стол облегчит процедуру обработки не только мелких заготовок, но и поможет выполнить качественный распил крупногабаритных деталей.

Подобное устройство, которое отвечало бы индивидуальным запросам, найти в магазине сложно. Кроме того оно будет иметь довольно высокую стоимость. Также не все столешницы оснащаются механизмом, позволяющим выполнить быстрый демонтаж инструмента.

Но решить эти проблемы можно при помощи сборки своими руками. Это не является очень сложной задачей: справиться с ней может любой человек, имеющий минимальные навыки владения слесарным инструментом.

Вернуться к оглавлению

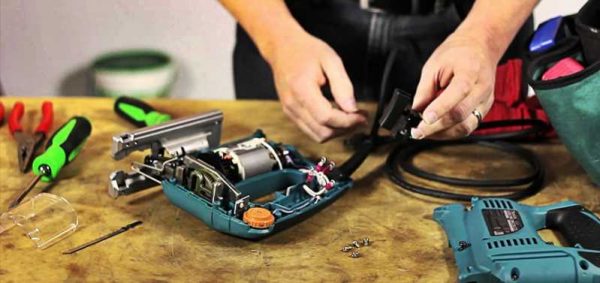

Типичные отказы электроинструмента и меры их предупреждения

Электролобзик предназначен для выполнения черновых криволинейных резов, потому говорить об идеальности пиления не стоит. Хотя в моделях ручного инструмента от разных производителей этот показатель тоже разный. Пользуясь дешевыми моделями, на это особого внимания не обращают, и рез получается совершенно кривой. Бороться с этим нужно в сервисных центрах, но можно попробовать избавиться от кривизны в домашних условиях.

Опорный ролик может сломаться при использовании пильных полотен плохого качества или затупленного инструмента. Применение режущего инструмента в несоответствующем режиме нагрузки. Результатом может стать заклинивание или распил опорного ролика.

Во избежание такой проблемы, нужно пользоваться хорошо заточенными режущими полотнами допустимого качества, соблюдая оптимальные режимы резания и следуя рекомендациям завода-изготовителя.

Как правило, узлом безинструментальной фиксации пильного полотна оснащаются почти все модели электролобзиков. Это упрощает процесс смены режущего инструмента. Но эксплуатация механизма в условиях постоянной запыленности приводит к попаданию в него древесной стружки, а это приводит к выходу устройства из строя.

С целью исключения поломки узла, его необходимо постоянно очищать от пыли и смазывать специальным составом типа WD-40. В процессе эксплуатации необходимо использовать пылесос, подключая его к инструменту.

Выход из строя элементов редуктора является следствием попадания через вентиляционные отверстия древесной пыли. Здесь, как и в предыдущем случае, не обойтись без пылесборника.

Поломка или изгиб опорного штока происходит в процессе неаккуратного использования электроинструмента. Это может случиться при его падении или ненамеренном столкновении корпуса электролобзика, непосредственно опорного штока с выступающими элементами обрабатываемых поверхностей.

Разрушение зуба на цанге лобзика с электрическим приводом может произойти только по вине исполнителя. К этому приводит попытка затянуть по невнимательности не до конца вставленное режущее полотно.

Червячная передача якоря не прослужит долго, если начинать процесс резания до выхода двигателя инструмента на оптимальную мощность. Чтобы продлить срок службы механизма, не стоит начинать работу до достижения полных оборотов двигателя.

Особенности

Работу лобзика можно регулировать следующими элементами.

• Наклоном подошвы, за счет чего можно выполнять косые резы. Используется довольно редко.
• Частотой хода, тем самым подстраиваясь под материал. Если работают с деревянными материалами, то используют максимальную частоту, в остальных случаях – среднюю.
• Маятниковым ходом полотна. Этим регулируются вертикальные и продольные движения инструмента.

А вот обеспечиваются и контролируются точность и качество пропилов как раз направляющими элементами лобзика. К ним можно отнести следующие устройства: направляющую шину, опорный ролик, линейку и лазерную подсветку. Последняя, правда, присутствует далеко не на всех моделях лобзиков.

Рассмотрим подробно различные направляющие лобзика.

Опорный ролик

Эта деталь инструмента представляет собой колесико, которое направляет основной рабочий орган (пилку) и одновременно служит опорой для него, воспринимая на себя усилия на пилку от процесса распила того или иного материала. Функция активно раскрывается при большом объеме работ и габаритов обрабатываемого изделия. При использовании маятникового хода пильные полотна начинают двигаться эффективнее — не только вниз-вверх, но и вперёд-назад. При этом лучше удаляются пыль и опилки в выпиливаемом пазу, а значит, лобзик производит более качественный распил.

Опорный ролик — необходимая деталь в лобзике, без него невозможны ни качественный распил, ни долгая работа двигателя, пилок и других элементов. Из-за частых заклиниваний и застревании в материале пилки происходили бы перегревы движущихся механизмов и перегрузка электродвигателя. А это всё приводит к быстрому их износу и выходу из строя.

Для качественной работы ролика необходимо соблюдать следующие правила:

• режущие полотна должны быть хорошего качества;
• режимы резьбы должны соответствовать приложенной к инструменту инструкции;
• не допускать, чтобы в ролик попадала древесная стружка, а после работы очищать изделие от пыли и мусора.

Направляющая шина

Это простая деталь, которая напоминает линейку больших размеров, длинной может достигать 1,5 метра. Изготавливают шину из металла, чаще алюминия. В ней есть паз, в котором располагается подошва лобзика и он по ней движется. Направляющая может иметь на своем основании резиновые полосы, которые предотвращают скольжение по заготовке. Фиксаторами для шины выступают небольшие струбцины.

Некоторые особенности при выборе шины для лобзика:

• цена определяется размерами, качеством используемых материалов, а также брендом, что говорит о долговечности используемых шин;
• важно использовать только изделия проверенных фирм, чтобы избежать поломки основного оборудования и ситуаций, связанных с травмами;
• при использовании значительных усилий при распиле можно повредить шину и материал;
• отсутствие смазки приводит к перегреву шины.

Есть особенность при выборе шины для каждого инструмента. На рынке большое их разнообразие, но каждый бренд выпускает это вспомогательное приспособление только под свои специфичные модели, тем самым универсальность дополнения к лобзику сводится к минимуму.

Параллельный упор

Устройство, необходимое для прямолинейного реза: выравнивает кромки, делает качественный пропил у края заготовок. Упор похож на букву «Т», состоит из планки для фиксации и длинной линейки, закрепляемой на корпусе лобзика.

Циркуль для лобзика своими руками

Еще одно приспособление, которое не будет лишним в столярной мастерской – это циркуль для лобзика. Не очень часто, но иногда приходится выпиливать круглые детали. Сделать окружность ровненькой по разметке довольно трудно. Но в этом поможет девайс, сделанный своими руками.

1. Нужно взять лист толстой фанеры и отрезать от нее полосу шириной равной подошве электролобзика. Длина заготовки произвольная. Зависит от размера радиуса будущей окружности.
2. Затем необходимо установить лобзик на край полосы. Для этого нужно сделать пропил.
3. После установки подошву электроинструмента обрамляют рейками и крепят к полосе в местах технологических отверстий.
4. От середины полотна на фанере прочерчивают линию, на ней отмеряют необходимый радиус круга и вкручивают саморез.
5. После этого устанавливают приспособление на заготовку саморезом в центр окружности. При необходимости просверливают отверстие для пильного полотна.

Путем движения электролобзика вокруг оси самореза вырезают окружность.

Сборка рабочего стола

Изготовление рабочего поддерживающего устройства начинается с подготовки его столешницы. Для этого лучше использовать лист МДФ, толщина которого составляет 8 мм. От использования ламинированной ДСП лучше отказаться. Обусловлено это тем, что толщина подобного листа составляет 12-16 мм. Слишком большой размер столешницы сократит длину рабочей части пилки: оптимальные габариты столешницы должны составлять 350х350 или 400х400 мм.

В центре подобной столешницы следует подготовить отверстие. Диаметр этого отверстия должен позволять проходить через него самой толстой пилке, с длинными зубцами. Его оптимальная ширина должна составлять 20-25 мм. Это позволит свободно двигаться пилке, не опасаясь ее излома.

Чтобы закрепить электролобзик своими руками к столешнице, можно воспользоваться рейками. Эти рейки должны обхватывать подошвенную часть с 3 сторон, сзади и по бокам. Кроме того, крепление реек должно быть сделано таким образом, чтобы оно позволяло передвигать подошву в продольном направлении. Для этого надо выбрать из реек четверти при помощи фрезы.

В качестве опорных ножек можно применить многослойную фанеру. Это позволит сделать ножки широкими, с увеличенной опорной частью.

В нижней части их нужно соединить основанием, которое тоже можно сделать из такого же фанерного листа.

Далее необходимо установить и закрепить инструмент. Под его ручку нужно установить небольшую прокладку. Подобную прокладку лучше всего изготовить из пластика. Такая прокладка улучшит не только качество крепления, но и будет выполнять функцию распорки.

Наличие распорки поможет снизить оказываемую нагрузку на крепежную реечную часть. Более того, она поможет устранить прогиб столешницы во время пиления. Использование распорки снизит вибрационные колебания во время работы, что повысит качество выполнения пильного шва.

На этом этапе сборочные работы можно считать завершенными и переходить к испытанию готового изделия. На подобном столе монтаж электролобзика своими руками не займет много времени. Более того, небольшие габаритные размеры конструкции позволят хранить его в любой кладовке, а при необходимости с легкостью доставать для эксплуатации.

Эра электрического инструмента наступила не с первыми электродрелями, а тогда, когда электродвигатель стал атрибутом инструмента более узкой направленности: ножниц, ножовки, гайковерта и, конечно же, лобзика.

Причем электролобзик стал одним из первых в этом ряду. На сегодня он – один из самых востребованных инструментов в домашней (да и не только) мастерской. И в первую очередь, речь идет о ручном инструменте.

Но мы рассматриваем в этой статье лобзиковые станки, а это уже практически стационарные устройства, имеющие зачастую свое определенное место в мастерской, ибо для комфортной работы требуют основания с заданными параметрами: высотой, чтобы рука, положенная на рабочий стол, имела изгиб в локте под 90º и устойчивостью, чтобы гасила вибрации самого станка.

Электролобзик: светодиодное освещение линии реза

При эксплуатации электролобзика в плохо освещенных местах желательно освещение линии реза. Такой девайс можно сделать своими руками.

Схема освещения очень простая и потребует несколько недорогих деталей:

1. Светодиод (можно использовать два).
2. Конденсатор 0,22 мкФ, 400 вольт.
3. Диод.
4. Резистор разрядки 500–1000 кОм.
5. Резистор 1 кОм.

Подключается схема к кнопке включения электроинструмента вместо конденсатора помех 0,22 мкФ 250 вольт. Емкость можно было бы оставить, но в нашей схеме уж есть конденсатор 0,22 мкФ 400 вольт, поэтому в борьбе за свободное место ее лучше снять.

Параллельно к конденсатору подключается резистор разрядки от 500 кОм до 1 мОм. На следующем этапе работы в схему включают диод катодом к конденсатору и параллельно к нему светодиод анодом к конденсатору. За ними устанавливают резистор 1 кОм.

Особенность этого резистора в том, что при работе он может нагреваться, поэтому низкоомные приборы лучше не применять. Нагрев происходит в течение 10 минут беспрерывной работы инструмента, поэтому резистор устанавливать так, чтобы он ни к чему не прикасался. Для его охлаждения достаточно нескольких секунд.

Так как схема подключена к кнопке пуска, подсветка начинает работать даже немного быстрее, чем включается двигатель. Можно в этой схеме использовать и два светодиода, тогда свет будет намного ярче. В этом случае светодиоды соединяются последовательно.

Ознакомившись с информацией, изложенной в статье, мастер сможет повысить качество реза и облегчить выполнение операций при помощи электролобзика в целом за счет покупки или изготовления различных девайсов.

Направляющая для лобзика своими руками

Если электролобзик криво пилит, а покупать дорогостоящую направляющую не целесообразно, можно вполне обойтись подручными средствами. Импровизированным упором может стать любая ровная грань, толщиной от 5 мм: прямая рейка, правило, кусок фанеры и другие прямые поверхности подходящих размеров. Фиксаторами направляющей к материалу, могут служить пара обычных струбцин. Если состояние поверхности противоположной части отпиливаемого материала не имеет большого значения, направляющую можно прикрутить на пару саморезов.

Перед установкой самодельного упора, следует заранее разметить линию требуемого распила и отступить от неё определенное расстояние, равное тому, что имеется между пилкой и краем подошвы инструмента. Во время пиления, следует вести инструмент строго по грани направляющей, чтобы она была параллельна подошве лобзика. Рабочая вибрация может искажать движение пилки в материале, поэтому устройство необходимо держать крепко и прижимать к упору, который должен быть крепко зафиксирован. Чтобы линия получилась максимально аккуратной и ровной, используйте оптимальную пилку, подходящую для обрабатываемого материала. Более наглядные процессы изготовления и использования самодельной направляющей, демонстрируются в следующих видеозаписях.

Список источников

• pro-instrument.com
• www.novaso.ru

Стол для электролобзика

Чтобы работа лобзиком была более комфортной, а линия реза выходила ровнее, многочисленные умельцы объединяют его с небольшой подставкой, превращая данный симбиоз в удобный мини-верстак. Устанавливается лобзик в стол с нижней стороны, таким образом, чтобы пилка была направлена вверх, проходя через специально-подготовленное отверстие. Пусковая кнопка инструмента фиксируется, и оператор спокойно распиливает заготовку, контролируя её двумя руками. Данное приспособление позволяет пилить более точно и отлично подходит для удобной работы с большими объемами материала. Изготовить элементарный стол для лобзика своими руками достаточно просто, как для опытного мастера, так и для новичка. Для сборки подойдут любые более-менее подходящие материалы, с которыми Вы сможете работать. Если в наличии только пила и шуруповерт, делайте из ДСП или толстой фанеры. Владельцы болгарок и сварочных аппаратов, могут позволить себе сделать мини-верстак из металлических листов и трубок. Подобное приспособление можно изготовить даже из пластика, если есть способ надежной фиксации данного материала. В качестве наглядного примера, мы приведем руководство по сборке небольшого столика из толстой фанеры.
