Марки стали – таблица с маркировкой и расшифровкой

Любому специалисту, имеющему дело с металлом, знакомо понятие «марки стали». Расшифровка маркировки стальных сплавов дает возможность получить представление об их химическом составе и физических характеристиках. Разобраться в данной маркировке, несмотря на ее кажущуюся сложность, достаточно просто – важно только знать, по какому принципу она составляется.

Редкое производство обходится без стали, поэтому разбираться в его марках крайне важно

Обозначают сплав буквами и цифрами, по которым можно точно определить, какие химические элементы в нем содержатся и в каком количестве. Зная это, а также то, как каждый из таких элементов может влиять на готовый сплав, можно с высокой степенью вероятности определить, какие именно технические характеристики свойственны определенной марке стали.

Виды сталей и особенности их маркировки

Сталь представляет собой сплав железа с углеродом, при этом содержание последнего в ней составляет не более 2,14%. Углерод придает сплаву твердость, но при его избытке металл становится слишком хрупким.

Одним из важнейших параметров, по которому стали делят на различные классы, является химический состав. Среди сталей по данному критерию выделяют легированные и углеродистые, последние подразделяются на мало- (углерода до 0,25%), средне- (0,25–0,6%) и высокоуглеродистые (в них содержится больше 0,6% углерода).

Разновидности сталей

Включая в состав стали легирующие элементы, ей можно придать требуемые характеристики. Именно таким образом, комбинируя вид и количественное содержание добавок, получают марки, обладающие улучшенными механическими свойствами, коррозионной устойчивостью, магнитными и электрическими характеристиками. Конечно, улучшать характеристики сталей можно и при помощи термообработки, но легирующие добавки позволяют делать это более эффективно.

По количественному составу легирующих элементов различают низко-, средне- и высоколегированные сплавы. В первых легирующих элементов не более 2,5%, в среднелегированных – 2,5–10%, в высоколегированных – более 10%.

Классификация сталей осуществляется и по их назначению. Так, выделяют инструментальные и конструкционные виды, марки, отличающиеся особыми физическими свойствами. Инструментальные виды используются для производства штамповых, мерительных, а также режущих инструментов, конструкционные – для выпуска продукции, применяемой в строительстве и сфере машиностроения. Из сплавов, отличающихся особыми физическими свойствами (также называемых прецизионными), изготавливают изделия, которые должны обладать особыми характеристиками (магнитными, прочностными и др.).

Классификация сталей по назначению

Стали противопоставляются друг другу и по особым химическим свойствам. К сплавам данной группы относятся нержавеющие, окалиностойкие, жаропрочные и др. Что характерно, нержавеющие стали могут быть коррозионностойкими и нержавеющими пищевыми – это разные категории.

Кроме полезных элементов, сталь включает и вредные примеси, к основным из которых относятся сера и фосфор. В ней также находятся газы в несвязанном состоянии (кислород и азот), что негативно отражается на ее характеристиках.

Если рассматривать основные вредные примеси, то фосфор увеличивает хрупкость сплава, особенно сильно проявляющуюся при низких температурах (так называемая хладноломкость), а сера вызывает появление трещин в металле, нагретом до высокой температуры (красноломкость). Фосфор, ко всему прочему, значительно уменьшает пластичность нагретого металла. По количественному содержанию этих двух элементов выделяют стали обыкновенного качества (не более 0,06–0,07% серы и фосфора), качественные (до 0,035%), высококачественные (до 0,025%) и особовысококачественные (сера – до 0,015%, фосфор – до 0,02%).

Маркировка сталей также указывает на то, в какой степени из их состава удален кислород. По уровню раскисления выделяют стали:

• спокойного типа, обозначаемые буквосочетанием «СП»;
• полуспокойные – «ПС»;
• кипящие – «КП».

Механические свойства стали Ст5Гпc

Механические свойства стали Ст5Гсп по регламенту ГОСТ 535-2005 отпускается в виде горячекатаного проката сечением до 10мм, от 10 до 20мм, от 20 до 40мм, свыше 40мм до 100мм, а также более 100 мм. Толщина проката: 10-20 мм, предел текучести: > 285 МПа, временное сопротивление разрыву: 490-630 МПа, относительное удлинение: >20%, изгиб до параллельности сторон: d=3a. Толщина проката: 20-40 мм, предел текучести: > 275 МПа, временное сопротивление разрыву: 490-630 МПа, относительное удлинение: >19%, изгиб до параллельности сторон: d=4a. Толщина проката: 40-100 мм, предел текучести: > 265 МПа, временное сопротивление разрыву: 490-630 МПа, относительное удлинение: >17%, изгиб до параллельности сторон: d=4a. Толщина проката: > 100 мм, предел текучести: > 255 МПа, временное сопротивление разрыву: 490-630 МПа, относительное удлинение: >17%, изгиб до параллельности сторон: d=4a.

Механические свойства стали Ст5пс по регламенту ГОСТ 535-2005 и ГОСТ 14637-89 в виде горячекатаного листового проката и арматурного проката по ГОСТ 5781-82:

О чем говорит маркировка сталей

Расшифровать марку стали довольно просто, необходимо только владеть определенными сведениями. Конструкционные стали, обладающие обыкновенным качеством и не содержащие легирующих элементов, маркируют буквосочетанием «Ст». По цифре, идущей после букв в названии марки, можно определить, сколько в таком сплаве углерода (исчисляется в десятых долях процента). За цифрами могут идти буквы «КП»: по ним становится ясно, что данный сплав не до конца прошел процесс раскисления в печи, соответственно, он относится к категории кипящего. Если название марки не содержит таких букв, то сталь соответствует категории спокойной.

Химический состав углеродистых конструкционных сталей обыкновенного качества

Конструкционная нелегированная сталь, относящаяся к категории качественных, имеет в своем обозначении две цифры, по ним определяют среднее содержание в ней углерода (исчисляется в сотых долях процента).

Прежде чем приступить к рассмотрению марок тех сталей, которые включают легирующие добавки, следует разобраться в том, как данные добавки обозначаются. Маркировка легированных сталей может включать такие буквенные обозначения:

Список используемых легирующих добавок

Механический свойства стали Ст5Гпс при повешенной температуре

Обозначение сталей с легирующими элементами

Как сказано выше, классификация сталей с легирующими элементами включает несколько категорий. Маркировка легированных сталей составляется по определенным правилам, знание которых позволяет достаточно просто определить категорию конкретного сплава и основную область его применения. В начальной части названий таких марок находятся цифры (две или одна), показывающие содержание углерода. Две цифры указывают на его среднее содержание в сплаве в сотых долях процента, а одна – в десятых. Есть и стали, не имеющие в начале названия марки цифр. Это означает, что углерод в этих сплавах содержится в пределах 1%.

Пример маркировки легированной стали

Буквы, которые можно увидеть за первыми цифрами названия марки, указывают на то, из чего состоит данный сплав. За буквами, дающими информацию о том или ином элементе в его составе, могут стоять или не стоять цифры. Если цифра есть, то по ней определяется (в целых процентах) среднее содержание указанного буквой элемента в составе сплава, а если цифры нет, значит, данный элемент содержится в пределах от 1 до 1,5%.

В конце маркировки отдельных видов сталей может стоять буква «А». Это говорит о том, что перед нами высококачественная сталь. К таким маркам могут относиться и углеродистые стали, и сплавы с легирующими добавками в своем составе. Согласно классификации, к данной категории сталей причисляются те, в которых сера и фосфор составляют не более 0,03%.

Назначение

Конструкционные, предназначенные для изготовления строительных и машиностроительных изделий.

Инструментальные, из которых изготовляют режущий, мерительный, штамповый и прочие инструменты. Эти стали содержат более 0,65% углерода.

С особыми физическими свойствами, например, с определенными магнитными характеристиками или малым коэффициентом линейного расширения: электротехническая сталь, суперинвар.

С особыми химическими свойствами, например, нержавеющие, жаростойкие или жаропрочные стали.

Примеры маркировки сталей различных видов

Определение марки стали и причисление сплава к определенному виду – это задача, которая не должна вызывать никаких проблем у специалиста. Не всегда под рукой есть таблица, в которой дается расшифровка названий марок, но разобраться с этим помогут примеры, которые приведены ниже.

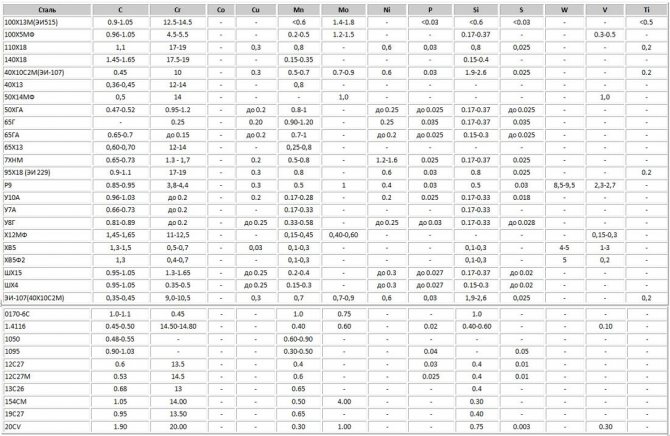

Содержание элементов в распространенных марках стали (нажмите для увеличения)

Конструкционные стали, не содержащие легирующих элементов, обозначаются буквосочетанием «Ст». Цифры, стоящие следом, – это содержание углерода, исчисляемое в сотых долях процента. Несколько иначе маркируются низколегированные конструкционные стали. К примеру, в стали марки 09Г2С 0,09% углерода, а легирующие добавки (марганец, кремний и др.) содержатся в ней в пределах 2,5%. Очень похожие по своей маркировке 10ХСНД и 15ХСНД отличаются разным количеством углерода, а доля каждого легирующего элемента в них составляет не больше 1%. Именно поэтому после букв, обозначающих каждый легирующий элемент в таком сплаве, не стоит никаких цифр.

20Х, 30Х, 40Х и др. – так маркируются конструкционные легированные стали, преобладающим легирующим элементом в них является хром. Цифра в начале такой марки – это содержание углерода в рассматриваемом сплаве, исчисляемое в сотых долях процента. За буквенным обозначением каждого легирующего элемента может быть проставлена цифра, по которой и определяют его количественное содержание в сплаве. Если ее нет, то указанного элемента в стали содержится не больше 1,5%.

Можно рассмотреть пример обозначения хромокремнемарганцевой стали 30ХГСА. Она, согласно маркировке, состоит из углерода (0,3%), марганца, кремния, а также хрома. Каждого из данных элементов в ней содержится в границах 0,8–1,1%.

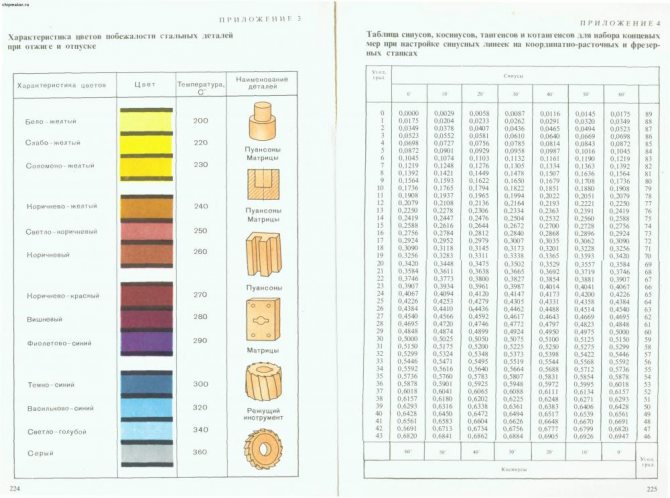

Как определяется марка стали

Во время производственного цикла все просто и понятно – металлические заготовки закупаются в прутках, брусках, листах или полосах. С одного из краев на них нанесена маркировка (гравировка из цифр и букв) и специальный окрас – цвет также является сигнализатором для металлургов. На производстве сперва используется основная масса металла, а этот маркированный кончик – в самом конце. Но в домашних условиях умельцы зачастую покупают стальные листы с рук или в такой форме, что нельзя распознать маркировку. Поэтому ниже мы дадим несколько элементарных способов определения материала. Для этого вам понадобится:

• сама заготовка (желательно поместить ее в тиски для уменьшения риска травматизации);
• молоток и зубило;
• точильный круг;
• напильник;
• печь.

Также заблаговременно создайте оптимальные условия для теста, а именно – хорошее освещение, экипировку (наденьте защитные очки, обезопасьте открытые участки тела), материалы для сравнения, если они нужны, доступ в интернет.

Теперь перечислим возможные варианты проверки.

Определение стали по искрам

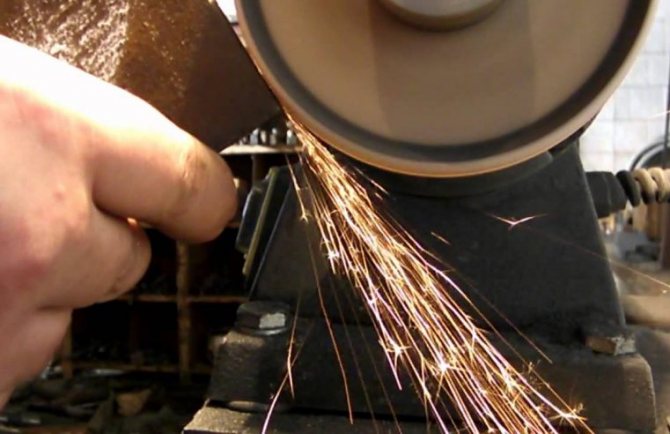

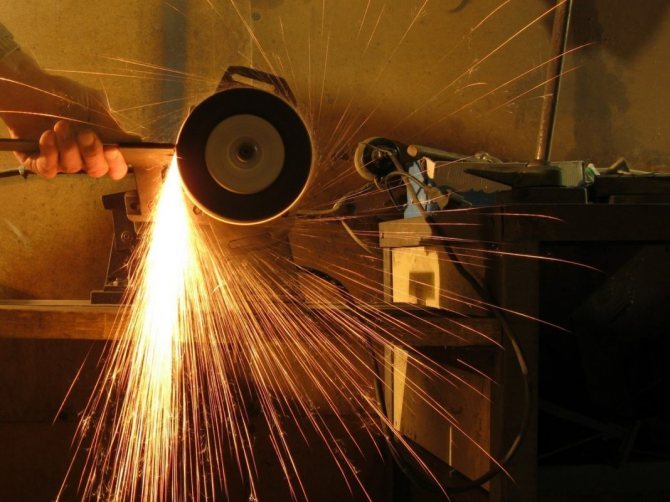

Существует довольно любопытный способ определения сплава по искрам от шлифовального круга. Только этот способ может не подойти при использовании круга с органической связкой. Искры, возникающие при шлифовании достаточно прочных металлов, представляют собой мельчайшие расплавленные частицы металла, летящие по касательной к окружности вращающегося круга в месте его контакта с деталью. Стружка или расплавленные частицы металла, отброшенные центробежной силой круга, пролетая с большой скоростью в воздухе, раскаляются еще больше.

При наличии в металле углерода, соприкосновение раскаленных частиц с воздухом сопровождается окислением, причем углерод превращается в углекислоту (С + О2 = СO2), создавая искры. Если на пути искр поставить стеклянную пластинку, то она покроется мельчайшими металлическими частичками, часть которых прочно приварится к пластинке.

Исследование мельчайших частиц под микроскопом показывает, что часть их достигает пластинки в расплавленном состоянии и застывает на ней в виде причудливых фигур. Сравнительно крупные стружки, не достигшие температуры плавления, сохраняют форму, полученную ими при отделении от детали, или оплавляются частично. Длина лучей в пучке искр неодинакова и зависит от массы горячей стружки, причем большие стружки отлетают дальше, а меньшие — ближе.

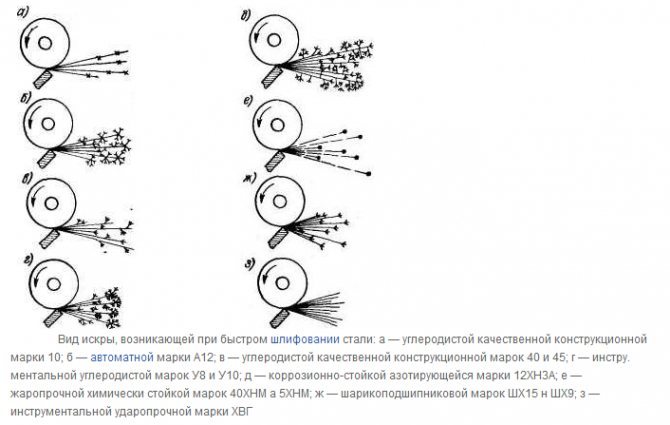

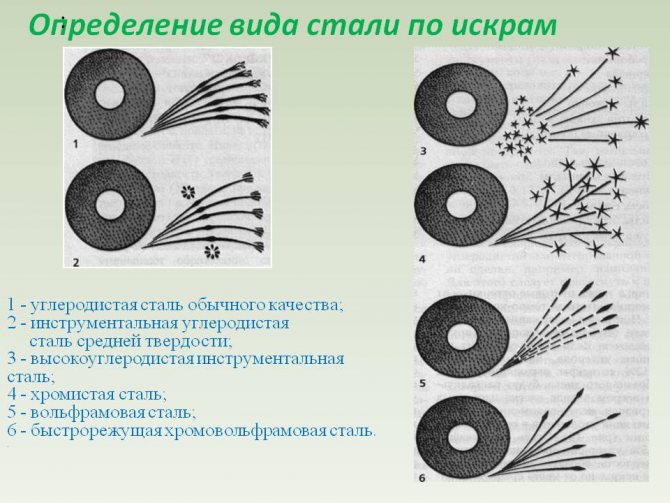

Цвет и форма искр (строение луча) определяются главным образом химическим составом шлифуемого сплава, что применяется для распознавания сорта стали по искре.

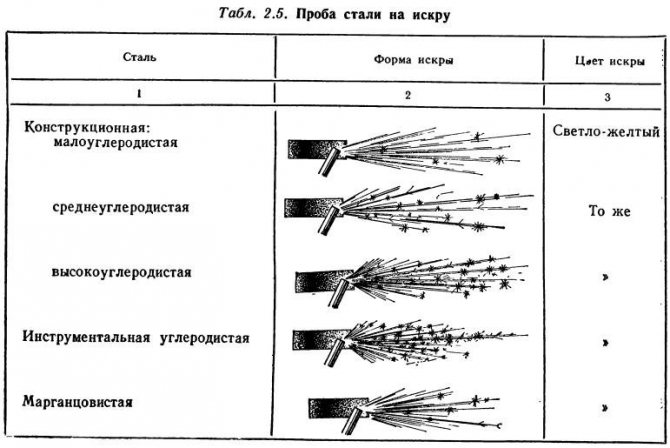

Вид искр при обработки различных сортов стали: а — углеродистая мягкая, 0,12% С, цвет соломенно-желтый; б — углеродистая средней твердости, 0,5% С, цвет светло-желтый; в — углеродистая твердая 0,9% С, цвет ярко-желтый; г — углеродистая твердая, 1,2-1,4% С, цвет белый; д — марганцовистая твердая, 13% Mn, цвет темно-желтый блестящий; е — быстрорежущая, цвет темно-красный; ж — вольфрамовая, цвет темно-красный; з — кремнистая, цвет светло-желтый; и — хромистая, цвет в зависимости от содержания углерода; к — хромо-никелевая, 3-4% Ni и 1% Cr, цвет желтый.Углеродистая сталь

пускает пучок искр желтого цвета с отдельными звездочками, причем, чем больше в стали углерода, тем многочисленнее и короче лучи, больше звездочек и ярче их свечение.

Марганцовистая твердая сталь

(10-14% Мn) дает лучи темно-красного цвета со звездочками в виде листочков, форма и цвет которых зависят от содержания углерода.

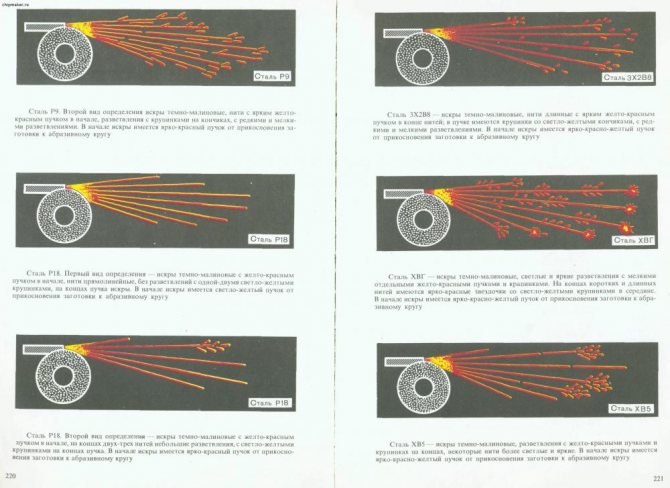

Быстрорежущая сталь с высоким содержанием вольфрама

Р18 имеет небольшой пучок искр темно-красного цвета (штрихи) почти без звездочек. Быстрорежущие стали с малым содержанием вольфрама образуют искры красновато-оранжевого цвета.

Хромистая сталь

образует длинный пучок красноватых искр с характерно, утолщающимися звездочками.

Кремнистая сталь

имеет особо яркое (белое) утолщение луча, объясняющееся выделением большого количества теплоты в результате горения кремния при высокой температуре, развиваемой окислением углерода.

Чугун

в зависимости от химического состава (содержания углерода, марганца и др.) пускает различные искры, вид, форма и цвет которых определяются основными примесями.

Размер и начальная температура стружек-искр зависят главным образом от материала шлифуемой детали и от нагрузки на абразивное зерно.

Относительно большие по размерам стружки не плавятся потому, что теплота оказывается недостаточной для плавления значительной массы металла. При большем содержании углерода плавятся также и большие стружки, которые образуют яркие искры с большим количеством лучей.Литература:

Корчак С.Н. Прогрессивная технология и автоматизация круглого шлифования. — М., 1968. Маслов Е.Н. Теория шлифования материалов. — М., 1974. Редько С.Г. Процессы теплообразования при шлифовании металлов. — Саратов. 1962. Хрущев М.М. Бабичев М.А. Абразивное изнашивание. — М., 1970.

Стандарты

Основные производители

Olympus Corporation

Японская компания, известная своими товарами в области оптики и фототехники. Ее анализаторы металлов пользуются популярностью, так как считаются по-японски надежными и находятся в среднем ценовом сегменте.

Компания вкладывает деньги в научно-технические разработки и усовершенствование программного обеспечения. Для портативных анализаторов создана технология Delta X-act Count, благодаря которой уменьшились скорость и пределы обнаружения.

FPI (Focused Photonics Inc)

Китайская компания, которую основали выпускники американских престижных ВУЗов. Считается одним из лидеров по производству всяческих систем для контроля за экологией окружающей среды. Их анализаторы металла также пользуются спросом.

Портативный анализатор металлов FPI несколько дешевле, чем у основных конкурентов.

Bruker

Немецкая компания, основанная более 50 лет назад. Производство, лаборатории и представительства находятся в 90 странах. Состоит из четырех подразделений, которые занимаются разными направлениями. Разработкой и производством систем анализа металлов занимается Bruker AXS и Bruker Daltonics.

Считаются качественными и довольно распространены на рынке России благодаря хорошей работе представительств.

Искать их надо в зависимости от вашего местонахождения.
