Как сделать ручной самодельный фрезер своими руками

Статья подробно рассказывает, как изготовить фрезерный станок по дереву своими руками со всеми деталями рабочей площадки – станиной, столешницей, опорной плитой, дополнительными защитными приспособлениями. Приведены пошаговые технологии переделки дрели и движка стиральной машины под фрезер, а также основные моменты изготовления станка с числовым программным управлением.

Подготовка к изготовлению фрезерного станка

Планируя изготовление своими руками фрезера по дереву, стоит исходить из основного принципа. Лучше сразу установить режущую насадку станка так, чтобы она могла обрабатывать деревянные заготовки не только по прямым контурам, но также по кривым. Это понадобится для фигурной заточки кромок и выборки сложных пазов. Тип фрезера зависит от решаемых задач.

• Для фигурной резки подойдёт ручной фрезерный станок с подвижной фрезой, которая крепится в шпиндель, закреплённый на валу. Движение фрезы обеспечивает мотор, помещённый в корпус.
• Фрезерный станок погружного типа используются для вытачивания отверстий требуемой глубины.

• Стационарный фрезеровальный станок позволит получить более сложную выемку и узор на деревянной заготовке. К тому же, экономится время на работу, в сравнении с ручными инструментами.

Важно! Для периодической обработки заготовок в небольших количествах хватит ручного фрезерного станка, но регулярную работу с большими партиями пиломатериалов лучше доверить стационарному инструменту.

Как сделать фрезер из болгарки

Не секрет, что угловая шлифовальная машина часто используется для для шлифовки, полировки и фрезеровки различных поверхностей дисковыми и чашечными насадками. Но если на шпиндель агрегата накрутить цангу, то получится фрезер из болгарки, который сможет работать не только с дисковыми фрезами, но и с любой оснасткой, имеющей цилиндрические хвостовики.

Если в цангу зажать фрезу из твердосплавного материала, то получится фрезер по металлу.

Также, чтобы сделать фрезер, на шпиндель болгарки можно закрепить и обычный кулачковый патрон от дрели.

На фото выше показано приспособление для болгарки, превращающее ее в ручную фрезерную машину. Как сделать приспособу, можно понять из этого видео.

Общее устройство рабочего места под фрезерный станок

Рабочая площадка для фрезеровки стандартно состоит из следующих конструктивных элементов:

1. станина;
2. верстак;
3. столешница;
4. рама станка;
5. опорная платформа для привода;
6. непосредственно фрезерный станок;
7. шпиндель для закрепления фрезы;
8. панель запуска шпинделя;
9. салазки, обеспечивающие движение заготовки;
10. система контроля управления.

Требования к двигателю для фрезера

Главный параметр электромотора для будущего фрезера – мощность. Рекомендуется устанавливать двигатель на 1100-1200 Вт. Для несложной обработки древесины хватит и 400 Вт, но более высокая мощность позволит работать с разными видами режущих насадок, то есть расширять возможности инструмента. Подойдёт трёхфазный движок асинхронного типа от дрели, перфоратора, болгарки.

Частота вращения двигателя от 10 до 35 тысяч об / мин. Недостаточная частота приведёт к плохому затачиванию, избыточная чревата перегреванием и даже возгоранием деревянной заготовки.

Что же до питания, то подключение домашних фрезеров-самоделок осуществляется через стандартную сеть в 220 В. Стоит снабдить станок кабелем питания с сечением, достаточным для мощности двигателя.

Важно! Фрезерный станок рекомендуют оборудовать переключателем режимов плавного пуска и быстрой остановки. Мотор же конструируют так, чтобы можно было сменить щётки двигателя без разбора корпуса.

Безопасность при работе с техникой

Выбирая ту или иную схему исполнения фрезерованного станка, необходимо обратить внимание на безопасность работы с таким оборудованием.

•

• Станок следует оснастить кнопкой экстренной остановки, причём она должна располагаться в легкодоступном месте, но при этом не мешать работе на оборудовании. Также следует обеспечить качественное освещение рабочей зоны, для чего можно использовать как экономичные светодиоды, так и яркий направленный свет.
• Помните о том, что работать на фрезерном станке можно исключительно в защитных очках и средствах индивидуальной защиты. Это позволит предупредить поражение глаз стружкой, которая может активно разлетаться при обработке древесины.

Изготовление таких фрезерованных станков не представляет особой сложности. Вам лишь необходимо будет позаботиться о наличии качественного чертежа деревообрабатывающих станков для дома своими руками, выбор которого делают в зависимости от типа оборудования и выполняемых в последующем на нём работ по обработке и фрезерованию по дереву. Вы с легкостью сможете сделать, как простейшие агрегаты, которые выполняют лишь несколько операций по обработке древесины, так и универсальные модели, которые отличаются компактными габаритами и способны выполнять широкий спектр работ, полностью обрабатывая древесину, позволяя получать заготовки с различной формой и размерами.

Пошаговый порядок сборки рабочей площадки для фрезерного станка по дереву

Стандартная последовательность этапов изготовления своими руками рабочей площадки под фрезер по дереву:

1. Конструирование станины.
2. Монтаж верстака и столешницы.
3. Сверление отверстия под опорную плиту для привода фрезера.
4. Изготовление одного бокового и двух гребенчатых упоров.
5. Подведение пылесборника к пылесосу.
6. Дополнительные защитные элементы
7. Установка фрезера по дереву в рабочее положение.
8. Подключение к сети, проверка работы.

Станина по фрезерный стол

Первой конструируют станину – каркас под фрезерный стол. Ее изготавливают из металла либо дерева, исходя из материала и габаритовбудущих заготовок. Тип конструкции – сборная или литая. Первостепенное требование к станине – высокая устойчивость во время работы фрезером.

Металлическая станина конструируется так:

1. Болгаркой отрезают куски углового профиля или труб нужной длины, сваривают между собой.
2. На высоте 15-20 см от пола или другой опорной поверхности привариваются поперечные перемычки для большей устойчивости.
3. К верхним торцам вертикальных труб приваривают опорные пластины.
4. В пластинах проделывают отверстия с резьбой под болты для фиксации будущего стола.

Идея! Вместо профиля можно использовать регулируемые опоры. Это позволит установить станину для самодельного фрезера даже на не самую ровную поверхность.

Фрезерный стол

Весь процесс фрезеровки проводится на специальном столе, более известном как верстак. Его размеры зависят, в первую очередь, от площади мастерской, во вторую – от объёмов работ. Верстаки под фрезерный станок бывают трёх типов:

• Статичный – устанавливается на одном месте в качестве полноценной рабочей площадки;
• Портативный – стол, лёгкий в сборке и разборке, который можно брать на выездные фрезеровальные операции;
• Агрегатный – используется в просторных помещениях.

Портативный фрезерный верстак, несмотря на лёгкость в транспортировке, годится только для обработки небольших деталей. Рекомендуют работать со столом статичного типа.

Столешница под фрезер

Для изготовления столешницы под фрезер, как правило, используется плотная ламинированная фанера толщиной не менее 1 см. Другой вариант – лист ДСП на 2,5 см с полимерной защитой сверху и на торцах. Защитный слой, помимо своей прямой функции, также снижает вибрации во время работы. В листе высверливают выемки, в которые помещают металлические профили.

Подойдёт отслужившая столешница из кухонного гарнитура, лишь бы на ней не было ни малейших неровностей, зазубрин, перекосов. Это не только создаст ненужные вибрации, повлияв на качество фрезеровки, но и может вывести из строя режущую насадку фрезера.

Опорная плита для привода

В центре столешницы высверливается прямоугольный проём, в который будет монтироваться опорная плита для привода фрезера. Чтобы станок в процессе работы вибрировал меньше, выемку рекомендуют делать круглой. Главное – сделать так, чтобы плита и мотор не соприкасались друг с другом. Должен быть зазор хотя бы в 1 мм.

Опорную плиту делают не менее чем из 5 склеенных фанерных листов, но чаще – из текстолита плотностью, по меньшей мере, 1,5 см. Фанеру предварительно стоит обработать вибропоглощающим средством. Фрезерный станок крепится к опорной плите длинными болтами мотора, на которые дополнительно надевают шайбы с резиновыми прокладками. Благодаря этому будет осуществляться хождение режущей насадки вверх-вниз.

Боковой упор

Также требуется сделать статический боковой упор с раструбом пылеулавливателя. Материал – лист фанеры толщиной минимум 2 см. В столе просверливается 3-5 отверстий для гребенчатого и подъёмного упора. Первые 2 отверстия стоит сделать на расстоянии 0,5 см от краёв прямоугольной выемки под фрезу, следующие – в 2,5-3 см от первых. Положение упоров зависит от размеров и качества материала заготовки. Для регулирования небольшого бокового движения фрезы упор поворачивают и фиксируют струбциной.

Пылесборник

При фрезеровании всегда выделяется много пыли и стружки, так что важно обеспечить своевременное отведение отходов. Для этого применяется обычный бытовой пылесос, однако подключать его напрямую к патрубку пылеулавливателя нельзя – велик риск поломки. Подключение осуществляется через дополнительное приспособление – пылесборник, состоящий из следующих частей:

1. Ёмкость на 15-20 л. Хороший вариант – ведро с плотной крышкой и накидными защёлками.
2. Входной патрубок внутренним диаметром до 2 см. Нижний его конец должен быть скошенным на 45° и повёрнутым кверху на 25-30°. Устанавливать патрубок надо на расстоянии 1,5-2 см от борта ведра.
3. Вытяжной патрубок большего внутреннего диаметра – не менее 3 см. Отборный конец делается в виде конуса, зауженного до 1,5-2 см.

Принцип действия следующий. Пыль от фрезера попадает во входной патрубок, через скошенный конец которого направляется в отборный конус вытяжного патрубка. Оттуда уже в пылесос выходит пыль небольшой плотности, которая не испортит бытовой прибор.

Гребенчатый упор

Чтобы заготовку можно было подавать на верстак с любой стороны, рабочую площадку для фрезерного станка по дереву оборудуют двумя гребёнками – с левой и правой стороны. Важно, чтобы гребёнка была изготовлена из мелкослойного дерева: ореха, дуба, бука. Не должно быть ни малейших дефектов, сучков, плесени.

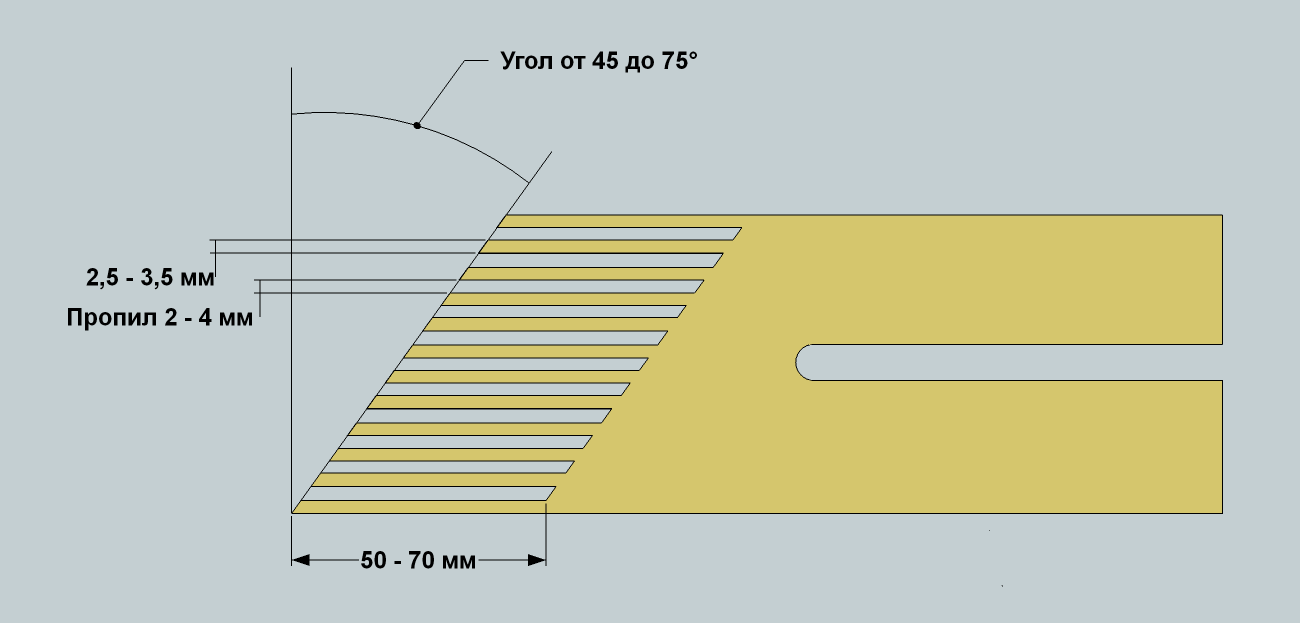

Первый зубец гребешка делается укороченным на 3 мм. С заготовкой он соприкасаться не будет, выступая в роли отбойной пружины. Без этого укороченного зубца существует риск, что гребёнка сломается о заготовку.

Гребни крепятся к боковому упору через продольный паз при помощи болта с гайкой-барашком. В нерабочем положении гребёнку фиксируют саморезом также на боковом упоре через 7-мм отверстие. Для перевода в рабочее положение гребешок ставится так, чтобы заготовки касались все зубцы, кроме укороченного, и фиксируется гайкой-барашком.

Дополнительные элементы конструкции

Также стоит уделить внимание вспомогательным и защитным элементам рабочей площадки для фрезера по дереву. Отвечают они за такие задачи:

• подсветка рабочей зоны;
• возможность экстренной остановки фрезера;
• защита от обильной пыли;
• быстрый доступ к механизму очищения места резки от стружки и пыли.

Ещё на стадии проектирования столешницы для фрезерного станка по дереву стоит обозначить места под будущие прижимы и фиксаторы. Кроме того, на фрезерном столе требуются направляющие и ограждающие экраны из оргстекла плотностью минимум 4 мм, повышающие безопасность при работе. Участки оборудования, что выходят за пределы станины, маркируют обычно жёлтым цветом.

Ещё одна дополнительная часть оснастки – защита от перегруза. В непредвиденных случаях – ступоре фрезы, к примеру –система автоматически отключает электропитание, чтобы предотвратить поломку станка. Шпиндель тормозится, привод останавливается.

Правило! Кнопки включения и выключения на фрезере по дереву надо устанавливать так, чтобы они не мешали нормальной работе. Рукоятка станка должна быть удобной, не вызывать ни малейшего дискомфорта.

Фрезер своими руками из дрели: подробное руководство

Часто возникают ситуации, когда нужно сделать паз, аккуратно подравнять край доски или изготовить деталь сложной формы. Обычно такую работу выполняют при помощи фрезера. В хорошо оборудованной мастерской под рукой есть любой инструмент и все необходимые станки.

Но как быть, если, к примеру вместо мастерской гараж, а в наличии только дрель. Можно решить вопрос в ближайшем магазине электроинструмента. Но, как обычно, всё упирается либо в финансы, либо в тот факт, что инструмент для фрезеровки необходим только на время, а потом просто будет пылиться на полке. Как известно, из любой ситуации есть выход, а конкретно из этой — фрезер своими руками из дрели.

Содержание

Дрель выступает в качестве привода. В патрон зажимают режущий инструмент (фрезу или сверло) и производят обработку. При этом корпус электродрели крепится на каком-либо основании или механизме, обеспечивающем необходимое расположение режущей части относительно заготовки или детали.

Принцип действия аналогичен заводским вариантам фрезеров. Конструкция механической части также схожа или полностью повторяет элементы устройства не кустарного производства. Исключением являются детали крепления дрели. Кроме того, конструкция механизма зависит от материала изготовления.

Фрезеровальное устройство может быть простым и содержать минимум деталей и узлов, но при необходимости ничего не мешает «расширить» возможности электродрели, соорудив достаточно сложную конструкцию. Всё зависит от собственных возможностей и требований к функционалу самодельного инструмента.

Сделать фрезер своими руками из дрели можно, используя любые подручные материалы. Основное требование: конструкция должна быть прочной, наличие люфтов и перекосов не допускается, электродрель должна быть надёжно закреплена.

Для изготовления деталей можно использовать:

• ДСП или многослойную фанеру толщиной от 12 мм;

• обрезки доски подходящей толщины;

• деревянные бруски.

Также возможно использование других материалов. К примеру, можно использовать металл. Неплохая идея — основание, сделанное из толстого оргстекла или акрила. Сквозь такой материал будет видна обрабатываемая поверхность.

Детали соединяют при помощи саморезов. Для надёжности все неподвижные соединения можно проклеить любым подходящим клеем (столярным, ПВА и прочим).

Для крепления подвижных узлов могут понадобиться болты или шпильки диаметром 6 – 8 мм. К ним будут нужны гайки, как обычные, так и барашковые. Для некоторых соединений могут потребоваться шайбы. Возможно использование мебельной фурнитуры: направляющие механизмы, различный крепёж и так далее.

В быту часто используют вертикальный ручной фрезер. Он имеет наиболее простую для повторения конструкцию. Достаточно изготовить стойку с креплением для электродрели, и устройство для выполнения простых операций готов. Пример такого самодельного агрегата на фото ниже.

Процесс изготовления подобного основания достаточно прост:

• Первая деталь, с которой лучше начать — основание (подошва). Необходимо вырезать заготовку круглой или овальной формы.

• Далее проделывают отверстие для фрезы. Оно должно иметь смещение относительно центра детали с учётом толщины боковой стойки.

• В зависимости от габаритов электродрели изготавливают стойку необходимого размера и крепят её к основанию саморезами или мебельными конфирматами.

• Жёсткость крепления обеспечивает распорка (косынка). Внутренние стороны этой детали должны иметь угол строго 90о.

• Следующий элемент — крепление для дрели. Можно использовать хомут для труб, как на фото или изготовить зажим из дерева или фанеры и закрепить его с помощью саморезов.

• В качестве дополнительной фиксации над дрелью устанавливают упор.

Такой вариант подойдёт для выполнения черновой работы или послужит временной альтернативой полноценному инструменту. Для выполнения более точных операций придётся разработать конструкцию посложнее.

Ничего не мешает снабдить свою «самоделку» регулировкой вылета фрезы или возможностью менять угол наклона. Не исключено использование дрели в настольном фрезерном станке. Для этого электродрель устанавливают вертикально под рабочей поверхностью.

Сделать фрезер своими руками из дрели — задача не самая трудная. Сложности проявляются в использовании такого устройства. Стоит учитывать, что электроинструмент не рассчитан на такой способ применения и работа с ним будет иметь некоторые особенности и даже недостатки.

Первое, что необходимо учесть — скорость вращения. Двигатель фрезерного станка может иметь до 20 000 оборотов в минуту. У электродрели этот показатель находится в районе 3 000. Отсюда следует, что придётся ограничиться использованием фрез, предназначенных для работы на низких оборотах, а регулятор скорости вращения должен находиться в максимальном положении.

Аналогичная ситуация с мощностью. Двигатель простой электродрели потребляет около 500 – 600 Вт. Мощность фрезера составляет 1 – 2 кВт. Это означает, что самодельный фрезерный станок справится с обработкой не слишком твёрдых материалов (дерево, фанера, пластик).

Точность обработки фрезой также не идеальна. В конструкции заводского фрезера отсутствуют шестерни или редукторы. В электродрелях для передачи вращения от двигателя к патрону используют зубчатую передачу. Из-за этого возможно наличие люфтов, а следовательно, может иметь место биение и вибрация, что будет негативно отражаться на качестве работы.

Видео: Фрезер из дрели Bosch

Простая конструкция, скорее всего, не будет предусматривать регулировку глубины реза. Выставить фрезу или сверло можно, зажав хвостовик в патроне на необходимой высоте.

Также не стоит забывать о технике безопасности. Патрон — не самый идеальный вариант крепления фрезы. На высоких оборотах под действием вибрации плохо затянутый патрон может раскрутиться.

Кнопка включения самодельного фрезера будет расположена в неудобном месте. Следует надёжно удерживать устройство руками во время работы.

Конечно, недостатков у самодельного фрезера из дрели хватает, но есть и положительные стороны. Попробуйте просверлить обычным фрезером стену. Теоретически это возможно, но удобнее сделать это электродрелью. Для этого достаточно извлечь её из крепления и применить по назначению.
