Как выполняется врезка замка в деревянные межкомнатные двери

Модные интерьерные тенденции диктуют свои условия, благодаря чему люди чаще стали менять как входные, так и межкомнатные дверные полотна. В то же время их замена связана с определенными затратами, львиная доля которых уходит на оплату труда рабочих, которые дверь поставят. Очевидным решением проблемы мог бы стать монтаж своими руками, однако для этого требуются навыки и специальный инструмент. Например, чтобы аккуратно врезать запирающее устройство потребуется фреза, подробнее об этом мы и поговорим далее.

Что такое фреза, какие преимущества она дает при установке замочка в дверь?

Ручной фрезер (в народе просто фреза) в свое время позволил сделать прорыв в деревообработке, ведь с таким инструментом сложную резьбу по дереву можно делать практически «на коленке». Преимущество ручного фрезера в его портативности. В повседневной работе плотника могут возникать различные ситуации, когда нужно выполнить работу по месту. Ранее нужно было либо тащить изделие в мастерскую, либо пользоваться стамеской и соответственно получать более грубый и приблизительный результат.

Теперь можно просто взять фрезер с собой, занести в любое помещение, затащить на крышу или в другие труднодоступные места и совершить нужные действия без лишних временных затрат. Установщики дверей серьезно облегчили себе работу начав пользоваться ручным фрезером.

Воспользовавшись подходящей фрезой можно произвести врезку запирающего устройства в разы быстрее, экономя дополнительные 30 минут времени. Это довольно значительно, если учесть, что на монтаж межкомнатной двери под ключ у специалиста уходит 2 часа.

Не следует забывать о том, что раньше мастера при врезке замка вынуждены были «выковыривать» стамеской глубокий паз под него. Тот, кто «орудовал» стамеской, знает, какой трудоемкой может быть эта работа, сколько времени для этого нужно, не говоря уже о риске. Ведь стамеска от неосторожного движения может выскочить и повредить поверхность дверного полотна. В этом случае с одной стороны мастер дискредитирует себя, а с другой пострадает финансово, ведь он будет платить за новую дверь из своего кармана.

Разновидности фрез: какие пригодятся при монтаже запирающего устройства?

В настоящее время существует гигантское количество фрез для ручного фрезера. С помощью них невзрачный кусок дерева в умелых руках превращается в готовое изделие прямо на глазах. Все фрезы можно условно разделить на три большие группы.

• Кромочные. Служат для изготовления различных резных элементов на поверхности материала, также они пригодятся при изготовлении кромок изделий.
• Пазовые. Служат для изготовления желобков, углублений, выемок, пазов любой глубины на любых деревянных поверхностях.
• Фигирийные. Предназначены для создания различных резных декоративных элементов на мебельных фасадах, на поверхностях дверных полотен и прочих изделиях.

Для монтажа замков в межкомнатные дверные полотна потребуется именно пазовая фреза, подходящей длины. С ее помощью прорезать идеальное углубление в торцевой части дверного полотна ничего не стоит. Правда может возникнуть трудность при монтаже дверных петель, ведь под них тоже нужно прорезать ровные пазы. Но если имеется под рукой обгонная фреза, проблем никаких не возникнет.

Важно! Если необходимо прорезать большое круглое отверстие в дверном полотне, например для монтажа ручки кноба, потребуется спиральная фреза для врезки замков.

Цена

Стоимость врезки замка в межкомнатную дверь постоянно меняется (они могут меняться в течение года). Это, прежде всего, зависит от фирмы, что будет заниматься врезанием. Если взять деревянную дверь, то цены врезки замков в неё колеблются от 1000 до 3000руб.

Врезка в ПВХ дверь стоит немного дороже, от 1500 до 3000руб (и это не гарантия 100% качества).

Для врезки замка в дверь, этот замок сначала нужно купить. Для правильного выбора замка вам нужно знать два параметра: ширину и толщину вертикального бруска двери. Если толщина меньше 40 см, то врезать замок смысла нет.

Замки бывают с ручками и без ручек. Если выбор пал на первый вариант, то сначала в дверь врезается замок, следующим этапом является установка ручки. В магазинах продаются также ручки-защелки. И хоть конструктивно они совсем просты, врезать их не так-то просто – этот процесс требует опыта и необходимого набора инструментов.

Ну что ж, выбор сделан. Переходим к установке замка.

Монтаж замкового механизма

Дверной замок обычно врезается по центру левой или правой планки двери, поэтому нужно отмерить 1 метр от поверхности пола и наметить место, где будет расположена дверная ручка. Сверлим дрелью отверстие для механизма замка. Сверло по диаметру должно быть равно толщине замка, длина замка должна соответствовать по размеру глубине отверстия. Стамеской выбиваем площадку для установки опорной пластинки для замка. Сверлим отверстие под ручку. Устанавливаем замок и отмечаем место под саморезы. Делаем отверстия и крепим замок саморезами.

Крепление ручки

Чтобы прикрепить ручки с двух сторон двери, нужно установить накладки и закрепить их при помощи саморезов. Проверяем работу замка, ручек. Процесс установки ручки не сложен, однако применять его можно только для дверей, которые выполнены из дерева. В дверь из дерева замок может быть врезан в абсолютно любом месте, а двери, выполненные из стали или МДФ, требуют совсем другого подхода.

Для врезки замка в дверь из МДФ вам пригодится опыт и теоретические знания, так как такая дверь имеет дополнительные брус из дерева, который расположен на расстоянии 1 метра от пола. Остальная часть двери полностью полая. Не зная этой особенности, вы можете попытаться врезать замок выше или ниже этого бруса, что приведет к порче двери. Поэтому это лучше доверить опытным мастерам.

Для врезки замка в металлические двери нужно обратиться в узкоспециализированную компанию, такую, как наша. Попытки сделать все самостоятельно приведут и к трате вашего времени, и к поломке замка, и к порче двери. Не думаем, что вам нужны такие траты.

Процесс врезки замка

При
помощи фрезера
Врезку замка можно осуществить при помощи фрезера. Для врезки используется погружной универсальный фрезер. Само слово «фрезер» ассоциируется у большинства людей с неким большим станком, однако это маленькая и удобная машинка ручного применения. Она позволяет сделать пазы, желобы, поровнять края, вырезать профили, и все это без применения специальной и дорогой техники.

Вкратце процесс установки замка выглядит так:

• Размечаем место для замка.
• Делаем углубление фрезером.
• Высверливаем отверстия, убираем лишнюю древесину, очищая место под замок.
• Устанавливаем замок и ручки.

Без
фрезера
Если фрезера в наличии нет, то можно установить замок и без него. Хотя при врезке замка-защелки фреза все же вам понадобится.

Модные интерьерные тенденции диктуют свои условия, благодаря чему люди чаще стали менять как входные, так и межкомнатные дверные полотна. В то же время их замена связана с определенными затратами, львиная доля которых уходит на оплату труда рабочих, которые дверь поставят. Очевидным решением проблемы мог бы стать монтаж своими руками, однако для этого требуются навыки и специальный инструмент. Например, чтобы аккуратно врезать запирающее устройство потребуется фреза, подробнее об этом мы и поговорим далее.

Готовимся к установке запирающего устройства: подбираем инструмент

Для правильной установки замков в межкомнатные дверные полотна важно подобрать правильный инструмент. Лучше всего сразу запастись всеми необходимыми приспособлениями, инструментами и комплектующими до начала монтажных работ. С тем, чтобы приступив к делу не отвлекаться на поиски и закупку «того, чего не хватило». Поэтому целесообразно рассмотреть весь перечень инструментов, которые будут нужны для установки дверей, что называется «под ключ».

1. Строительная рулетка и угольник – необходимы для производства замеров, с тем, чтобы не ошибиться при посадке запирающего устройства.
2. Простой карандаш – его назначение понятно.
3. Стапель – пригодится для того, чтобы закрепить полотно на полу, получив более простой доступ к его торцевой части.
4. Крестовая отвертка – нужна для крепления запирающего устройства к дверному полотну.
5. Дрель – необходима для засверливания отверстий под крепежные элементы.
6. Стамеска и молоток – нужны для обработки краев углубления.
7. Ручной электрофрезер – он нужен для подготовки углублений для врезки замков и пазов под петли.

Важно! Без стамески и молотка обойтись не удастся, ибо даже спиральная фреза для врезки замков, оставляет некрасивые края, которые, однако, легко можно довести до ума «дедовским методом».

Подготовка к врезанию навесов

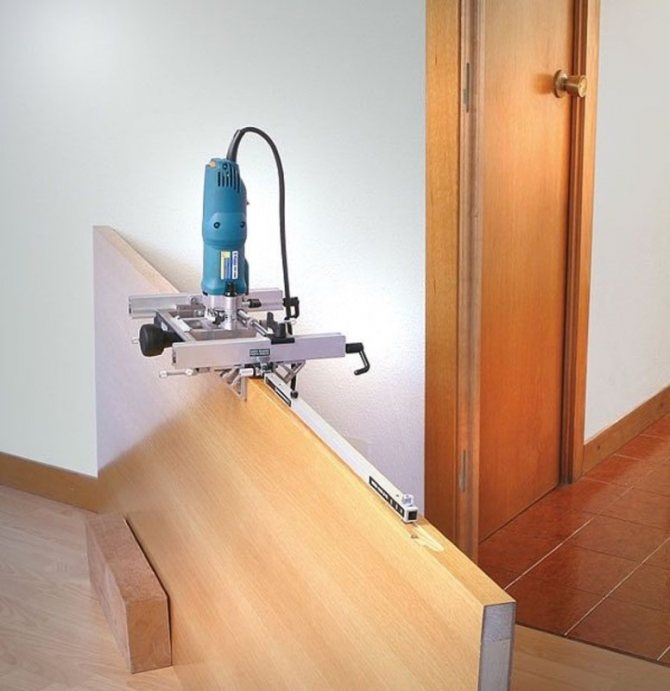

Врезка навесов фрезером

Данная процедура является наиболее распространенной, и применяется как при замене старой двери, так и при установке новой. Кроме фрезы, потребуется еще обычная столярная линейка, что видно на видео.

На первом этапе необходимо выполнить разметку коробки под уже имеющиеся петли межкомнатной двери, чтобы регулировка прошла быстро и правильно. Регулировка положения петель должна быть выполнена с учетом наименее вероятных перекосов при открывании/закрывании двери. Разметку можно выполнять также, используя специальный шаблон, который можно изготовить самостоятельно. Под шаблон иногда приспосабливают и ненужный фрагмент дверного погонажа, размеры которого совпадают с размерами дверной коробки.

Предварительно одну из кромок следует отторцевать. Размеченный угольник устанавливают на внешние стороны двери и в необходимых местах приклеивают полосы скотча – они будут служить своего рода ограничителями перемещения фрезера.

Выемка под замковую часть

Перед тем как врезать замок в межкомнатную дверь, отмечаем выбранную высоту на двери. Сделать это удобнее при помощи рулетки. Отметку ставим на торце, переносим при помощи угольника или строительного уровня на обе стороны дверного полотна.

1. Берем замок/защелку, прикладываем ее к торцу двери так, чтобы середина замка пришлась на проведенную линию. Отмечаем ширину металлической замковой части и уровень, на котором заканчивается накладка.



2. Берем перьевое сверло на 16 мм, прикладываем его к той части замка, которая будет вставляться в дверное полотно. При помощи маркера или малярного скотча, куска изоленты, делаем отметку на сверле. Эта отметка должна быть чуть дальше, чем замок. По ней будем ориентироваться до какой глубины делать отверстия. Это особенно важно, если замок устанавливается напротив стекла. Иначе можно просверлить слишком глубоко и повредить стекло. Ставим на перьевом сверле отметку — таким образом будем контролировать глубину сверления
3. Установив перьевое сверло, делаем несколько отверстий одно под другим, формируя выемку под замок. Количество отверстий зависит от размеров замка. В одних моделях достаточно 4-6, в других понадобится 8-10.
4. Края у отверстий получились неровные, кроме того, древесина местами поднялась. Берем стамеску и убираем с краев торчащие древесные волокна, слегка подрабатывая и в глубину (но не слишком увлекайтесь).

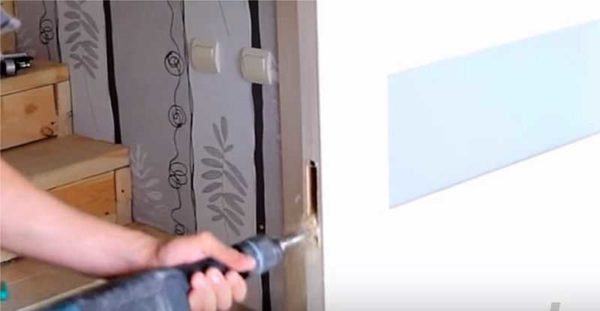

5. Берем обычное сверло на 16 мм, ставим в дрель. С его помощью выравниваем края сделанного отверстия. Для этого свело водим вверх-вниз, прижимая слегка то к одной, то к другой стороне выемки. Эта операция нужна для ускорения процесса, но дрель надо жестко контролировать. Если вы неуверены, лучше выровняйте выемку при помощи стамески и киянки.



6. Вставляем замок в полученное отверстие. Оно обычно немного больше, так что проблем не возникает. Если есть необходимость, при помощи стамески или дрели его можно увеличить до нужных размеров.
7. Выставляем замок в нужное положение, крепим при помощи двух саморезов (один вверху, другой внизу) к дверному полотну. Как врезать замок в межкомнатную дверь: дорабатываем выемку
8. При помощи карандаша или канцелярского ножа обводим накладку замка по периметру. Снимаем замок, берем стамеску и снимаем 1-2 мм древесины, МДФ или шпона внутри сделанной разметки.

Не пропустите: Финские двери: в чем их особенность и преимущества?

Глубина выемки под замковую часть зависит от толщины декоративной планки. Обычно стараются сделать так, чтобы планка была на одном уровне с торцом двери, но может и немного выступать. Во время работы снимайте понемногу — проще доработать, чем пытаться восстановить снятое.

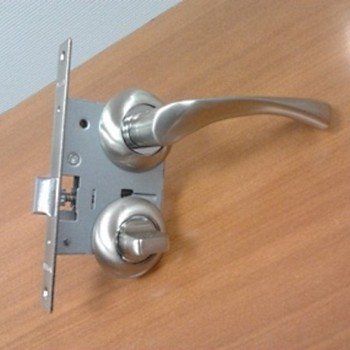

Ставим ручки

Чтобы закончить установку замка в межкомнатную дверь, надо сделать отверстия под установку ручек. Работы намного меньше той, что уже проделали, но нужна точность. Ошибки не слишком критичны, хотя лучше постараться их не допускать.

В комплекте с ручками идут саморезы для деревянных дверей и стяжные болты для установки в металлическую дверь. Саморезы из комплекта лучше заменить — обычно они из мягкого металла. Разве что вы купили фирменный заграничный запор, в котором саморезы каленые. А так, купите несколько хороших саморезов диаметром 1,5-2 мм и длиной около 1 см.

1. Берем замок и прикладываем к боковой поверхности двери, совмещая по высоте.
2. Карандашом, маркером или шилом через прорези под установку ручек ставим отметки. Делаем отметки на обоих сторонах двери
3. Повторяем операцию с другой стороны дверного полотна.
4. На дрель устанавливаем коронку или перьевое сверло подходящего диаметра. Центр сверла/коронки устанавливаем в отметины, делаем отверстия. Важный момент: сверлим не насквозь, а с двух сторон, навстречу друг другу. То есть, как только сверло провалится в сделанную выемку под замок, работу останавливаем и начинаем с другой стороны.
5. Убираем из выемки под замок стружки, ставим на место замковую пластину, закрепляем саморезами.
6. На ручках ослабляем прижимные винты — центральный стержень должен свободно «ходить», устанавливаем на место.



7. Выравниваем, прикручиваем саморезами. В шпонированных дверях лучше предварительно просверлить отверстия.
8. Надо только затянуть крепежный винт, который связывает две ручки и личинку замка. Они находятся обычно с нижней стороны ручки. Берем отвертку и затягиваем винты на обеих ручках. Устанавливаем декоративные накладки

В некоторых моделях есть декоративные накладки. Их выравниваем при помощи угольника.

Установка замковой защелки

Замки для межкомнатных дверей, обычно имеют с одной стороны поворотную щеколду (завертку), которая запирает замок, с другой стороны есть только накладка с прорезью. То есть снаружи двери просто так не откроешь — нужен специальный ключ. Установка этой части замка занимает буквально пару минут, но есть нюансы.

1. Берем центральную часть, которая вставляется в замок. Ту сторону где нет прорези, вставляем в накладку без ручки, вставляем эту конструкцию в нижнее отверстие с наружной стороны. Как врезать замок в межкомнатную дверь: установка фиксатора замка
2. Со стороны комнаты на штырь надеваем накладку с заверткой.
3. Затягиваем прижимной винт (до того как закрепить саморезами).
4. Крепим саморезами, если это предусмотрено конструкцией, ставим декоративные накладки.

Все, врезка замка в межкомнатную дверь почти закончена, осталось проверить работу.

Врезка ответной части

Ответную часть надо установить четко, чтобы двери не люфтили и не было проблем с закрыванием. Поэтому стараемся отмечать как можно точнее и берем остро отточенный карандаш.

1. Прикрываем двери так, чтобы язычок защелки уперся в косяк. Отмечаем положение защелки карандашом (сверху и снизу).
2. По меткам при помощи треугольника проводим горизонтальные прямые.
3. Измеряем точно расстояние от края дверного полотна до середины замка. Середина замка — это середина язычка или центр отверстия крепления.



4. На линиях, отмечающих положение язычка, откладываем измеренное расстояние (его отмеряем от планки, в которую упрется дверное полотно). Через эти две точки проводим прямую. Это разметка под установку ответной части замка.
5. Берем сверло или перо на 14 мм, сверлим в косяке отверстие по заданным меткам. Глубина отверстия — чуть больше длины язычка.
6. При помощи стамески выравниваем отверстие.



7. Закрываем двери, проверяя, нормально ли заходит язычок. Если закрытую дверь потянуть на себя, должен быть небольшой люфт — в пару миллиметров — под установку регулировочного язычка на накладке. При необходимости отверстие корректируем.
8. Ставим на место ответную планку, прикручиваем.
9. Закрываем двери и проверяем наличие люфта. Если он есть, при помощи регулировочного язычка этот люфт убираем. Возле этого язычка есть прорезь под отвертку. Заводим отвертку в это отверстие и немного поджимаем. Закрываем двери, проверяем. Повторяем до тех пор, пока не исчезнет люфт.



Все, как врезать замок в межкомнатную дверь вы знаете. Описание занимает много места, сам процесс — минут 25-30, если делаете первый раз. Больше времени потребуется, если ровнять отверстия стамеской, а не сверлом. Но общая продолжительность все равно больше часа не будет.

Источники

• https://stroy-podskazka.ru/freza/dlya-vrezki-zamkov/
• https://mobilspecstroy.ru/mebel/podbiraem-instrumenty-dlya-vrezki-zamkov-v-mezhkomnatnye-dveri
• https://molotokmarket.ru/stati-instrumentah/kak-vybrat-frezer/
• https://www.stroyportal.ru/articles/article-obzor-shablonov-dlya-vrezki-petel-i-zamkov-v-mezhk-11272/
• https://stroychik.ru/dveri/ustanovka-zamka-v-mezhkomnatnuyu-dver
• https://BurForum.ru/elektrooborudovanie/frezy-dlya-vrezki-petel-i-zamkov.html

[свернуть]
Post Views: 5 290

Фреза для врезки замков в межкомнатные двери: необходимые инструменты

Если говорить о методах врезки замов, то можно выделить 2 основных подхода. Это профессиональный, с применением высокоточных электрических инструментов, и кустарный, с применением молотка и зубила.

В обоих случаях потребуется примерно следующий список инструментов:

• Ручной фрезер, насадка для врезки замков;
• Молоток;
• Стамески разных размеров;
• Плоская и крестовая отвертки;
• Дрель или шуруповерт;
• Набор перьевых сверл по дереву;
• Рулетка.

Высокие обороты фрезы сделают углубления под замок, не повреждая покрытия двери. Молоток в основном нужен для кустарного метода, но и может пригодиться при профессиональном подходе.

Стамесками придется вырезать место для посадки замка, но этим инструментом можно легко повредить дверное покрытие и ухудшить внешний вид.

Плоская и крестовая отвертки понадобятся для закручивания саморезов, на которых держится замок и сама ручка. Рекомендуется использовать именно их, поскольку при закручивании с помощью шруповерта, высока вероятность повредить дверное покрытие. Дрелью или шуруповертом можно легко, а главное точно, соблюдая чертеж, проделать глубокое посадочное отверстие под замок и для ручки. Набор перьевых сверл по дереву устанавливается на дрель или шуруповерт. Рулетка необходима для замеров, чтобы не ошибиться при посадке замка.

Разновидности фрез для врезки замков

Фрезерный станок – приспособление для дверных коробок и полотен, которое обеспечит высокую точность посадочных углублений. В настоящие время, для ручного фрезера существует просто огромное количество разных фрез. Все их можно разделить на 3 группы – кромочные, пазовые и фигирийные.

А именно:

1. Кромочные – используются при изготовлении кромок изделия, а также для различных резных элементов на материале.
2. Пазовые – с их помощью делают желобки, углубления, выемки, пазы на деревянных изделиях.
3. Фигирийные – предназначены для создания декоративных резаных элементов на фасадах мебели и дверей.

Если рассматривать более подробно, то можно выделить 9 часто используемых фрезеров. Прямой пазовый фрезер предназначен для обработки прямых паз, а в сочетании с копировальной втулкой, можно применять для фигурных и прямых деталей по шаблону. Гантельные V- образные пазовые фрезеры предназначены для декоративной резьбы или как направляющая для перемещения.

Конструкционный пазовый фрезер предназначен для изготовления соединений типа ласточкин хвост либо П-образного паза. Фрезер для сращивания на миро-шип применяются для соединения длинномерных полотен по длине.

Фасонные пазовые фрезы применяются для фасонных боковых пазов в поверхностях.

Прямые кромочные фразы применяются в работе, используя самодельные шаблоны. Фрезы с кромочной и дисковой формой используют при выборке фальца, отличаются высокой точностью. Фигурные кромочные фрезы применяются для обработки кромок филёнок, фасадных рам и плинтусов. Фрезы горизонтального типа служат для декорирования фрезерованных кромок.

Выбираем хорошие фрезы

• Торцевые;
• Червячные;
• Цилиндрические;
• Конические.

А также их подразделяют по обрабатываемому материалу:

• Алюминий;
• Керамика;
• Сталь;
• Пластик;
• Мягкие металлы;
• Дерево.

Существенное отличие – размер хвостовика. Чаще всего применяют фрезы с 6 мм и 8 мм, реже с 12 мм хвостовиками. Есть их аналоги, похожи, но не идентичны. Их измеряют в дюймах 1/2 и 1/4. В переводе на миллиметры это 6,35 и 12,7, но применять их в цанговом патроне, предназначенном для хвостовиков с размером 6 и 12 мм, запрещается.

Цанговый патрон отличается от кулачкового тем, что не терпит погрешностей. В связи с этим фиксация ненадежная, а при работе фреза может вылететь и нанести травму оператору. Во избежание подобных ситуаций следует использовать фрезы для фрезера, выбрать которые поможет продавец-консультант в магазине.

Покупая фрезы, стоит выбирать только качественные продукты. Они прослужат не один день, а также не сломаются во время работы, как это происходит с дешевыми не сертифицированными товарами. Лучше если покрытие изделия будет выполнено из высокоуглеродистой нержавеющей стали.

Как врезать петли в дверь фрезером: инструкция

Как отмечалось выше, лучше доверить дело профессионалу, но если же полны решимости сделать петли в двери фразером самостоятельно, то эта инструкция будет актуальна. Для начала нужно определиться, какая из сторон двери будет лицевая, и с какой стороны, будут располагаться петли. Желательно пометить дверь, чтобы потом не осознать, что они прикручены не стой стороны.

Определившись с местом расположения:

• Прикладываем петлю к двери;
• Обводим простым карандашом;
• После по получившемуся контору аккуратно обрабатываем стамеской.

Последнее необходимо во избежание трещин и повреждений двери, которые могу возникнуть во время вращения фрезы. Самый важный момент – настройка на ручном фрезере глубины погружения и параллельный упор. Длинную кромку следует фрезеровать от верха до низа. Верхнею и нижнею линию контура следует обрабатывать не доходя пары миллиметров, после чего срубить стамеской. Это не обходимо, чтоб избежать повреждений двери.

Расстояния от верхних и нижних краев двери до петель следует выбирать от 17 до 22 см.

Далее прикладываем петлю и прикручиваем. Прикладываем брус буквой «Г», делам поправку на зазор между дверью и коробкой и отмеряем местоположение петель. Переходим к фрезеровке дверной коробки – оставляем пероральный упор на фрезере, уточняем глубину погружения фрезы и делаем все в точности, как для двери. После всего прикручиваем петли с дверью к дверной коробке.

Сам процесс врезки петель может занять несколько часов. Если нет полной уверенности в своих силах и умения пользоваться ручным фрезером, то лучше обратиться к профессионалам, или же на крайний случай позвать товарища, который поможет с врезкой петель.

Лучшие окантовочные фрезеры

Окантовочный или кромочный фрезер предназначен:

Возможно выполнение операций гравирования. На точность работ и производительность влияют мощность инструмента, частота и регулировка числа оборотов.

WORTEX MM 5013-1 E – недорогой

Инструмент производит операции по поверхности дерева, фанеры, ламинированным заготовкам. Конструкция предусматривает регулировку глубины погружения, что обеспечивает точность и аккуратность процесса обработки. Чистоту рабочей зоны обеспечивает подключаемый пылесос.

INGCO PLM5002 – для частной мастерской

Универсальный малый фрезер производит обработку кромок и снятие фасок с дерева, пластика и композитных материалов. Фрезеровка проводится по вертикальной, горизонтальной, наклонной или фасонной поверхности. Длительный моторесурс обеспечен мощностью электродвигателя. Предусмотрен ограничитель глубины фрезерования. Комплектуется параллельным упором.

HAMMER FRZ 710 – для малого бизнеса

Достаточно лёгкий, оснащённый мощным двигателем триммер применяется для точных работ по фрезерованию канавки, паза, расточки кромок. Выполняет операции по профильной и копировальной обработке древесины и гипсокартона. Конструкцией предусмотрена функция «Плавный пуск», регулировка и подержание константы оборотов при изменении нагрузки. Предусмотрена возможность использования цанг трёх типоразмеров.

MAKITA 3709 – оптимальный для частного мастера

Компактный, лёгкий, вертикального исполнения окантовочный фрезер применяется для растачивания пазов произвольной конфигурации, выполнения сквозных и глухих отверстий, формирует кромки и фаски. Способен работать по древесине, гипсокартону, керамической плитке и композитным материалам. Этому способствует высокая скорость вращения шпинделя и достаточно мощный двигатель. Удобен для монтажных работ при установке межкомнатных дверей.

Dewalt DWE 6005 – удобная регулировка

Триммер для выполнения гравировальных, копировальных работ, расточки фасок и формирования кромок. Эргономичная конструкция создаёт комфортные условия для проведения технологических операций с деревом, пластиком, композитом. Конструкция обеспечивает плавный пуск, регулировку оборотов, поддержание выбранных параметров в процессе обработки заготовки. Комплектуется копиром на подшипниках и упором.

Bosch GKF 600 – длительный срок жизни

Небольшой компактный триммер для фрезеровальных работ по дереву, фанере, ДСП, МДФ, пластиковым заготовкам и композитным материалам. Выполняет весь перечень технологических операций, в том числе, гравировка и формирование декора. Отличается качественным электродвигателем, эффективной системой вентиляции, что способствует длительной эксплуатации инструмента. Хорошая дополнительная комплектация позволяет сразу приступить к работе.

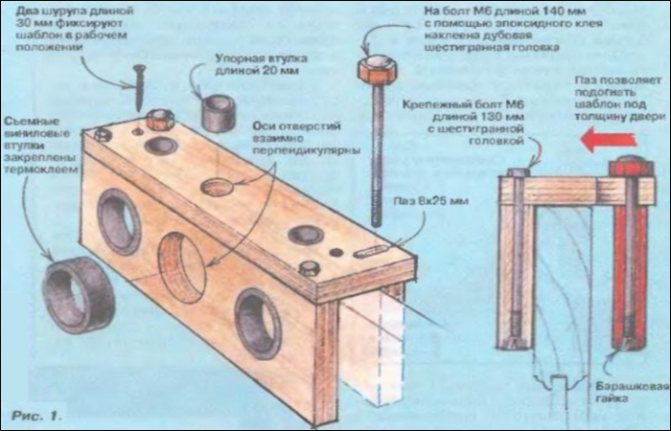

Использование шаблонов для врезки петель и замков

Шаблоны могут существенно облегчить задачу их установки. Такие шаблоны можно сделать самостоятельно или же купить в строительном магазине. Изготовление шаблона не займет много времени.

Для изготовления понадобится:

• Доска толщиной от 20 мм, длиной от 40 мм;
• Древесноволокнистая плитка размером 100х100 мм;
• Деревянный брус небольшого размера;
• Рейка длиной от 150 мм;
• Дрель, лобзик;
• Крепежные детали и болты с барашками.

На древесноволокнистой плите делается необходимый по размерам отрез, просверливается 6 квадратных параллельных отверстий (по 3 с каждой стороны). Проделываем еще одно отверстие в центре размерами 140х70. На один из краев рейки приделывается брусок, который будет ограничителем. Далее следует прикрепить саморезами рейку с бруском к плитке. Вырезаем из доски 3 накладки – одну для вертикального крепления и 2 одинакового размера для горизонтального. В каждой вкладке делается 2 параллельных пропила, это позволит регулировать размеры отверстий. Накладки крепятся к МДФ плите.

Шаблон готов, следует уточнить, что все выше названные размеры условны, их не обязательно соблюдать.

Применять шаблоны для врезки петель и замков очень легко. Для этого необходимо зафиксировать дверь на полу. Далее определяемся со стороной, где будут располагаться петли, и наносим предварительную разметку. В месте где должны устанавливаться петли, прикладываем шаблон. Ручным фразером снимается фаска. Глубина фаски должна быть равной толщине петли.

Какие бывают замки для МД

Учитывая врезку, использование и другие параметры, замки бывают:

Плоскими. У них прямоугольный остов и язычок, которые отделены от замочной защелки. Также они имеют нажимную ручку (фалевую). Такие конструкции очень надежные.

Плоский замок

• Круглыми. У таких механизмов цилиндрический корпус, защелка и язычок соединены. Форма ручки может быть произвольной. В таких устройствах стопор и личинка врезаны в шпиндель.
• Плоскими небольшого размера с поворотной ручкой. Защелка не предусмотрена;
• круглыми со ручкой-кнобом.

Круглый замок

Чтобы врезать замок, нужно знать толщину и структурные особенности двери. Современные МД бывают:

• с МДФ шириной 3,5 или 4,5 см;
• МД деревянная нового типа с шириной от 5 см;
• Деревянная дверь ДВП со старой конструкцией (с дощатым каркасом).

Монтаж устройства в МД можно выполнить без посторонней помощи, но для этого нужно знать особенность конструкции и схему работы замка.

Плоские

Такие замки самые дорогие. Их сложнее устанавливать, но они обладают хорошей противовзломной защитой. Они нагружают дверное полотно (ДП), поэтому их лучше ставить в наличную дверь.

В полотна из МДФ с толщиной 35 см можно ставить только маленький плоский замок. Также для них подойдут ЗМ с широким язычком около 1,5 см. Ширина торца максимум 2,4 см. Это ограничение объясняется тем, что нагрузку, которую создает замок, может выдержать только деревянная рама.

Дверь МДФ

Как пользоваться фрезером для врезки замков (видео)

Осуществляя самостоятельно монтаж петель и прочей фурнитуры на дверное полотно, необходимо обязательно соблюдать технику безопасности. При правильном подходе и соблюдении всех рекомендаций, описанных выше, получатся красивые двери на долгие годы.

Ручной фрезер может применяться для проведения самых различных работ с древесиной. За счет смены насадки работы могут быть не только декоративного характера, но и связанные с подготовкой поверхности к установке различной фурнитуры. Довольно большое распространение получил фрезер для петель. Конечно, для установки дверей в домашних условиях не обязательно иметь подобный инструмент, но за счет его применения можно существенно повысить качество монтажа. Рассмотрим все особенности подобного фрезера для петель подробнее.

Рекомендации по выбору инструмента

Выбор проводится с учетом основных рекомендаций. Фрезы для врезки замков в межкомнатные двери выбираются с учетом нижеприведенных моментов:

1. Мощность устройства. Ручной фрезер для врезки по дереву характеризуется мощностью. Для проведения простых работ подходят варианты исполнения со средней мощностью. Стоит учитывать, что более мощные устройства предназначены для профессионального предоставления услуг. При этом существенно расширяется область применения, но производительность остается практически неизменной. Не стоит также забывать о том, что фреза для врезки замков с высокой мощностью будет весить больше и стоить намного дороже, сможет прослужить намного дольше по причине исключения вероятности перегрева.
2. Возможность регулирования скорости вращения. Пазовые фрезы для петель и другой фурнитуры могут вращать насадку с различной скоростью. За счет подбора наиболее подходящего варианта исполнения достигается высокое качество обработки. Из ручных вариантов исполнения рекомендуется отдавать предпочтение тем, которые имеют регулятор с защитой от внешнего воздействия. Также большей популярностью пользуются модели с бесступенчатым принципом переключения режимов работы.
3. Величина вылета рабочей части над торцом. Осуществляя выбор фрезера для установки петель нужно уделять внимание реальному вылету фрезера, так как от этого зависит область его применения. Большой показатель позволяет применять специальные насадки для получения выемок.
4. Качество обработки рабочей зоны определяется не только конструктивными особенностями устройства, но и наличием подсветки. Подобный несущественный конструктивный элемент позволяет проводить фрезерование в самых различных условиях.
5. Удобство использования. Рассматривая то, какой выбрать для врезки дверных петель нужно в первую очередь уделить внимание размещению основных элементов управления. Рукоятка должна быть прорезиненной, так как в противном случае при работе фрезер для петель может соскальзывать.
6. Комплектация поставки. В последнее время в продаже встречается просто огромное количество различных вариантов исполнения инструмента, от комплектации зависит функциональность и область применения. За счет применения различных насадок обеспечиваются условия для установки особых рабочих насадок. Есть также модели с различными держателями.
7. Уделяется внимание также тому, что диаметр устанавливаемой насадки также может варьировать в достаточно большом диапазоне. Рекомендуется уделять внимание моделям, которые позволяют устанавливать насадки с самым различным диаметром.

Шаблоны от DOOR-TOOL

Шаблон DOOR TOOL — современный шаблон для врезки дверных петель, который должен быть в арсенале каждого профессионала по установке деревянных дверей. Этот инструмент позволяет работать со сменными вставками под разные типы фурнитуры, поэтому широко востребован для выполнения монтажных работ.

Для врезки петель Вам понадобится следующий набор приспособлений:

• универсальный шаблон для врезки петель DOOR TOOL (одна из моделей, Mini Plus, , Mini Plus Air, , Max Plus, , Max Plus Air,Telescope или Telescope Air);
• ручной кромочный фрезер;
• стойки для устойчивой установки дверного полотна в вертикальном положении;
• струбцины для монтажа шаблона на дверное полотно;
• измерительный и разметочный инструмент;
• дверные карточные петли с саморезами для их установки;
• дрель и шуруповерт (или отвертка) для монтажа саморезов.
• угловая стамеска.

Шаблон для врезки петель может применяться как для выборки пазов на полотне двери, так и для установки петли на дверную коробку.

Копировальный шаблон представляет собой шаблонодержатель, предназначенный для крепления сменных металлических вставок-шаблонов.

Имеет удлинённую основу и два ограничителя, позволяющих отмечать место врезки без рулетки (расстояние от края до места врезки 15-20 см), что экономит время и упрощает работу мастера. Кроме того, по бокам имеются специальные выемки для надёжной фиксации устройства при помощи струбцин.

С помощью этого набора можно врезать дверные петли, замки быстрее и точнее чем фрезером с упором. Для врезки петель обычно используется две базы соединенные между собой линейкой, базы имеют сменные вставки под разные размеры петель и замков, возможно использование одной базы для врезки, но это менее удобно и требует измерений.

База выполнена из акрила(оргстекла) и влагостойкой ламинированной фанеры 15 мм. Регулируются Базы очень просто, посредством передвижения нижнего упора и пластиковой части, линейка сделана таким образом чтобы ей было легко пользоваться. Базы предназначены для совместного использования с фрезером на котором установлено копировальное кольцо из расчета: диаметр фрезы + 4 мм( пример: если фреза 14 мм. то копировальное кольцо 18 мм.)

Врезка замка в межкомнатную дверь инструкция

Подразумеваются следующие этапы работ:

• закрепление двери в горизонтальном положении;
• выполнение подготовительных работ по разметке деревянной двери. Обычно замок устанавливается на высоте около 90-110 мм от уровня пола, что обеспечивает удобство открывания;
• установка шаблона DOOR-TOOL в соответствии с разметкой;
• подготовка и установка ручного фрезера на межкомнатные двери;
• выемка замочного проема, паза под планку и других элементов в зависимости от конструкции замка;
• доводка пазов (при необходимости осуществляется уборка остатков древесины при помощи стамески);
• монтаж фурнитуры.

Достоинства:

• наличие разных вариантов шаблона под разные задачи разной ценовой категорией;
• есть возможность использования с любыми фрезерами, при условии использования фрезы с верхним подшипником;
• вставки металлические.

Минусы:

• придется докупать вставки мод разные модели замков и петель;
• карточные петли в 100 мм имеют разный отклонения в размерах, необходимы разные вставки покупать;
• стоимость вставки 550 руб.(по сравнению с аналогичными моделями конкурентов от 230 руб.).

Стоимость трафаретного шаблона начинается от 2090 руб. и телескопические модели 8200 руб. Это вполне доступные цены для строителей и любителей. Цена возрастает от функциональности и возможности применения пылесоса.

Для работы хватает универсального шаблона для врезки петель и замков Ш-004 DOOR-TOOL Max Plus и его цена 3300 руб. В базовый комплект входит стальная вставка для врезки карточной дверной петли 100 мм, остальные вставки продаются отдельно под разные размеры. Вам придется докупать индивидуальный набор инструментов для врезки дверной фурнитуры.

Настройка ручного фрезера для врезки петель и замков

Врезать петли в двери можно только при правильной настройке механизма. Как правило, приспособление для фрезера обладает следующими настройками:

1. Скорость вращения установленной насадки. Этот параметр может варьировать в достаточно большом диапазоне. За счет повышения скорости обработки существенно повышается качество поверхности.
2. Глубина, на которую фрезер для петель врезается в заготовку. Важно выбрать подобный показатель правильно с учетом особенностей фурнитуры и размеров дверного полотна.

Фрезы для врезки петель и замков позволяют с высокой точностью задавать глубину врезания.

Для дверных петель главное подобрать частоту вращения насадки, так как неправильный показатель может привести к появлению сколов и других дефектов.

Лучшие профессиональные фрезеры

В этой категории представлены модели, рассчитанные на большие нагрузки. Для продления срока службы эту технику оснащают эффективными защитными устройствами. Солидный запас прочности отдельных узлов предотвращает повреждения. Ручные фрезеры этой категории обладают высокой мощностью и пригодны для обработки заготовок из металла и керамики. Расширенная комплектация помогает выполнять сложные рабочие операции точно и быстро.

Какой лучше выбрать фрезер? В любом случае нужно уточнить особенности режима эксплуатации. Особо важный параметр – надежность. Для корректной оценки рекомендуется проверка комплектации сравниваемых моделей, защитных и вспомогательных функций.

Makita RP1801F

Профессиональный фрезер за счет достаточного энергетического потенциала можно использовать для создания углублений в твердых заготовках. Мощный двигатель работает без перегрузок, обеспечивается поддержание оптимального теплового режима. При сравнительно небольших оборотах можно использовать крупные фрезы. Это пригодится для деликатной обработки изделий с небольшой термостойкостью. Тщательная сборка обеспечивает минимальный люфт.

Плюсы:

Минусы:

BOSCH POF 1400 ACE

С помощью этого фрезера одинаково удобно создавать типовые выемки для петель и сложную резьбу с уникальным рисунком. Фирменная система регулировки Fine Depth Control обеспечивает точность обработки с погрешностью не более 0,1 мм. Обороты двигателя поддерживаются автоматически с помощью электронной схемы управления. Стабильность сохраняется при значительных перепадах напряжения в сети питания. Специальная система креплений позволяет надежно фиксировать и демонтировать копировальную втулку без дополнительных инструментов. Для немедленной блокировки вращения можно применить крупную кнопку, которая расположена в удобном для пользователя месте с правой стороны корпуса.

Плюсы:

Минусы:

DeWALT D 26204 K

Хороший вертикальный фрезер выполняет свои функции без чрезмерного шума, быстро и точно. Равномерная подсветка рабочей зоны упрощает обработку заготовок. Регулировка скорости позволяет выбрать оптимальный режим вращения фрезы. Корректная балансировка якоря двигателя предотвращает чрезмерные вибрации. Плавное включение продлевает срок службы фрезера. При небольшом весе с инструментом не трудно выполнять длительные и сложные технологические операции. Производительная система удаления опилок обеспечивает чистоту и комфортные условия.

Плюсы:

Минусы:

Как пользоваться фрезером для врезки замков?

Фрезеровка под петли при применении рассматриваемого устройства достаточна проста в исполнении. При этом можно достигнуть высокого качества получаемой ниши. Основными рекомендациями назовем следующие моменты:

1. Для фиксации инструмента необходима прочная и надежная поверхность. За счет этого исключается коробление дверного полотна. При этом можно использовать специальные зажимы, которые исключают вероятность смещения изделия при работе.
2. Следующий шаг заключается в ослабевании крепежного элемента, который фиксирует специальный штифт.
3. На поверхности проводится разметка места, где именно будут крепится петли. Для этого можно использовать обычный карандаш.
4. Выбирается наиболее подходящее количество оборотов в минуту.

Врезка замка фрезером без шаблона может проводится своими руками, главное правильно установки основные параметры обработки.

Лучшие недорогие фрезеры для дома

С помощью представленных в этом разделе моделей ремонтируют мебель, собирают оригинальные конструкции, реализуют творческие дизайнерские проекты. Хороший ручной фрезер по дереву выполняет свои функции безупречно. Такое оборудование подойдет для оснащения домашней мастерской. Его вполне можно использовать для выполнения отдельных профессиональных операций.

KRÜGER KR-1650

Ручной электрический фрезер Kruger KR-1650 используется для обработки кромок, сверления отверстий, вырезания пазов. Инструмент имеет достаточно высокую мощность в 1650 Вт и хорошую скорость – 160000-30000 оборотов в минуту. Предусмотрен фиксатор шпинделя, упрощающий замену оснастки. Есть патрубок для подключения пылесоса, благодаря которой можно сохранить рабочее место в чистоте. В комплекте с фрезером Крюгер поставляется 12 фрез, запасные щетки для двигателя и линейка-копир для создания одинаковых по размеру углублений. Также у производителя есть модель фрезера Kruger KR-2400 мощностью 2400 Вт. Она стоит немного дороже, но при этом обладает повышенной производительностью.

Достоинства:

Kolner KER 1200V

При максимальной глубине фрезерования 50 мм пользователь может применить револьверный механизм поэтапной обработки для корректного выполнения нескольких проходов. Для создания одинаковых углублений пригодится копировальный вкладыш. Фиксатор шпинделя упрощает оперативную замену фрезы. Учесть особенности материала не сложно с помощью регулировки скорости вращения в широком диапазоне от 15 000 до 30 000 оборотов за минуту. Своевременное удаление опилок обеспечит подключение пылесоса через специальный патрубок.

Плюсы:

Минусы:

Hammer FRZ1200B

Внимательность – явный признак хорошего качества. Пользователи отмечают:

Этот недорогой фрезер по стоимости сопоставим с услугами по установке одной межкомнатной двери. По отзывам пользователей аналогичные действия можно выполнить самостоятельно даже без профессиональных навыков.

Плюсы:

Минусы:

Bort BOF-2100

Самый мощный фрезер в обзоре пригоден для профессиональной эксплуатации. Эту технику можно использовать для обработки материалов, которые можно испортить температурной деформацией. Нижний уровень настройки (до 8 000 об/ мин) позволяет исключить перегрев заготовки. Двигатель развивает достаточную мощность с цангами до 12 мм. Система плавного старта предотвращает лишние нагрузки и повреждение заготовок, продлевает срок службы вертикального фрезера.

Плюсы:

Минусы:

Wert EVR 1450E

Замыкает рейтинг бюджетных устройств, многофункциональный фрезер, который полноценно заменит резцы, лобзик и дрель. Модель Wert EVR 1450E отличается небольшим весом (приблизительно 3 кг), что позволяет выполнять рабочие операции без лишних нагрузок. Эта техника подходит для изготовления мебели, обработки строительных деталей, создания элементов декора. В стандартной комплектации есть запасные щетки для электродвигателя, две цанги, параллельный упор и копировальная втулка. Этот вертикальный фрезер подготовлен к немедленной эксплуатации без приобретения дополнительных комплектующих и технологических приспособлений.

Плюсы:

Минусы:

Использование шаблона

Рассматриваемая процедура также проводится со специальным шаблоном. Получить его можно самостоятельно следующим образом:

1. Для начала замеряется смещение фрезы.
2. Определить размеры шаблона для врезки можно при применении обычных измерительных инструментов.
3. Выполняется 2-3 прохода.
4. На данном шаге получается готовое отверстие.

После получения рассматриваемого специального элемента можно врезать петли при применении других различных инструментов.

В заключение отметим, что процесс врезания петель фрезером проводится для получения качественной ниши. Особенности инструмента позволяют существенно ускорить процесс, снизить вероятность появления серьезных дефектов. За счет применения особых насадок можно существенно расширить возможности устройства.
