ГОСТ 380-2005 Сталь углеродистая обыкновенного качества. Марки

Углеродистая сталь марки Ст3сп по ГОСТ 380

Углеродистая спокойная сталь обыкновенного качества марки Ст3сп (Ст3сп5) выпускается по ГОСТ 380 «СТАЛЬ углеродистая обыкновенного качества. Марки».
Сталь Ст3сп (Ст3сп5) используется при изготовлении горячекатаного сортового, фасонного (уголки, двутавры, швеллеры), листового, широкополосного универсального проката, холоднокатаного тонколистового проката и гнутых профилей, предназначенных для строительных стальных конструкций со сварными и другими соединениями, а также слитков, блюмов, слябов, сутунки, заготовки катаной и непрерывнолитой, труб, поковок и штамповок, лент, проволоки, метизов и др.

Химический состав

Химический состав стали Ст3сп по плавочному анализу ковшовой пробы должен соответствовать нормам, приведенным в табл. 1 (табл. 1-2 ГОСТ 380-2005).

Химический состав стали Ст3сп по плавочному анализу ковшовой пробы

Примечания:
1. Допускается снижение нижнего предела массовой доли марганца на 0,10 % для тонколистового проката и толстолистового проката толщиной до 10 мм при условии обеспечения требуемого уровня механических свойств (п. 4.2 ГОСТ 380-2005).
2. Допускается снижение нижнего предела массовой доли марганца до 0,25 %, а нижний предел массовой доли углерода не нормируется, если плавка предназначена для изготовления сортового и фасонного проката (кроме поставляемого для судостроения и вагоностроения), при условии обеспечения требуемого уровня механических свойств (п. 4.2 ГОСТ 380-2005).
3. Допускается увеличение массовой доли меди до 0,40 %, хрома и никеля — до 0,35 % каждого, в стали, изготовленной скрап-процессом, при этом массовая доля углерода должна быть не более 0,20 % (п. 4.4 ГОСТ 380-2005).
4. Допускается увеличение массовой доли азота до 0,012 % при выплавке стали в электропечах и до 0,013 %, при условии снижения нормы массовой доли фосфора не менее чем на 0,005 % при каждом повышении массовой доли азота на 0,001 % (п. 4.6 ГОСТ 380-2005).

Методы отбора проб для определения химического состава стали — по ГОСТ 7565, химический анализ стали — по ГОСТ 12359, ГОСТ 17745, ГОСТ 18895, ГОСТ 22536.0- ГОСТ 22536.11, ГОСТ 27809, ГОСТ 28033 или другими методами, утвержденными в установленном порядке и обеспечивающими необходимую точность.

Определение массовой доли хрома, никеля, меди, мышьяка, азота и кремния допускается не проводить при условии гарантии обеспечения норм изготовителем (п. 5.3 ГОСТ 380-2005).

Марки

Издание официальное

Москва

Ста н да рти н фо р м 2009

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0—92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2—97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Научно-исследовательским институтом «УкрНИИмет» Украинского государственного научно-технического ; Межгосударственным техническим комитетом по стандартизации МТК 327 «Прокат сортовой, фасонный и специальные профили»

2 ВНЕСЕН Государственным комитетом Украины по вопросам технического регулирования и потребительской политики

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 28 от 9 декабря 2005 г.)

За принятие стандарта проголосовали:

4 Приложение Б настоящего стандарта соответствует международным стандартам:

— ИСО 630:1995 «Конструкционные стали. Прокат толстолистовой, широкополосный, сортовые и фасонные профили» (ISO 630:1995 «Structural steels — Plates, wide flats, bars, sections and profiles», NEQ);

— ИСО 1052:1982 «Сталь общего назначения» (ISO 1052:1982 «Steels for general engineering purposes», NEQ) в части требований кхимическому составу стали

5* Приказом Федерального агентства по техническому регулированию и метрологии от 20 июля 2007 г. № 185-ст межгосударственный стандарт ГОСТ 380—2005 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2008 г.

6 ВЗАМЕН ГОСТ 380—94

7 ИЗДАНИЕ (сентябрь 2009 г.) с Поправкой (8—2008).

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений — е информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

© Стандартинформ, 2007 © СТАНДАРТИНФОРМ, 2009

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

* Приказом Федерального агентства по техническому регулированию и метрологии от 7 марта 2008 г. № 33-ст срок введения межгосударственного стандарта ГОСТ 380—2005 перенесен на 1 июля 2008 г.

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТАЛЬ УГЛЕРОДИСТАЯ ОБЫКНОВЕННОГО КАЧЕСТВА

Марки

Common quality carbon steel.

Grades

Дата введения — 2008—07—01

1 Область применения

Настоящий стандарт распространяется на углеродистую сталь обыкновенного качества, предназначенную для изготовления горячекатаного проката: сортового, фасонного, толстолистового, тонколистового, широкополосного и холоднокатаного тонколистового, а также слитков, блюмов, слябов, сутунки, заготовки катаной и непрерывнолитой, труб, поковок и штамповок, лент, проволоки, метизов и др.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 7565—81 (ИСО 377-2—89) Чугун, сталь и сплавы. Метод отбора проб для определения химического состава

ГОСТ 7566—94 Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение

ГОСТ 12359—99 (ИСО 4945—77) Стали углеродистые, легированные и высоколегированные. Методы определения азота

ГОСТ 17745—90 Стали и сплавы. Методы определения газов

ГОСТ 18895—97 Сталь. Метод фотоэлектрического спектрального анализа

ГОСТ22536.0—87 Сталь углеродистая и чугун нелегированн ый. Общие требования к методам анализа

ГОСТ 22536.1—88 Сталь углеродистая и чугун нелегированный. Методы определения общего углерода и графита

ГОСТ 22536.2—87 Сталь углеродистая и чугун нелегированный. Методы определения серы ГОСТ 22536.3—88 Сталь углеродистая и чугун нелегированный. Методы определения фосфора ГОСТ 22536.4—88 Сталь углеродистая и чугун нелегированный. Методы определения кремния ГОСТ 22536.5—87 (ИСО 629—82) Сталь углеродистая и чугун нелегированный. Методы определения марганца

ГОСТ 22536.6—88 Сталь углеродистая и чугун нелегированный. Методы определения мышьяка ГОСТ 22536.7—88 Сталь углеродистая и чугун нелегированный. Методы определения хрома ГОСТ 22536.8—87 Сталь углеродистая и чугун нелегированный. Методы определения меди ГОСТ 22536.9—88 Сталь углеродистая и чугун нелегированный. Методы определения никеля ГОСТ22536.10—88 Сталь углеродистая и чугун нелегированный. Методы определения алюминия ГОСТ 22536.11—87 Сталь углеродистая и чугун нелегированный. Методы определения титана ГОСТ 27809—95 Чугун и сталь. Методы спектрографического анализа ГОСТ 28033—89 Сталь. Метод рентгенофлюоресцентного анализа

Издание официальное

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю «Национальные стандарты», составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Марки стали

3.1 Углеродистую сталь обыкновенного качества изготовляют следующих марок: СтО, Ст1кп, Ст1пс, Ст1сп, Ст2кп, Ст2пс, Ст2сп, СтЗкп, СтЗпс, СтЗсп, СтЗГпс, СтЗГсп, Ст4кп, Ст4пс, Ст4сп, Стбпс, Ст5сп, Ст5Гпс, Стбпс, Стбсп.

Буквы «Ст» обозначают «Сталь», цифры — условный номер марки в зависимости от химического состава, буква «Г» — марганец при его массовой доле в стали 0,80 % и более, буквы «кп», «пс», «сп» — степень раскисления стали: «кп» — кипящая, «пс» — полуспокойная, «сп» — спокойная.

3.2 Сопоставление марок стали по настоящему стандарту и международным стандартам ИСО 630 и ИСО 1052 приведено в приложении А.

3.3 Требования кхимическому составу стали марок Е 185 (Fe 310), Е 235 (Fe 360), Е 275 (Fe 430), Е 355 (Fe 510), Fe 490, Fe 590, Fe 690 по международным стандартам ИСО 630 [1 ] и ИСО 1052 [2] приведены в приложении Б.

3.4 Степень раскисления, если она не указана в заказе, устанавливает изготовитель.

4 Требования к химическому составу стали

4.1 Химический состав стали (основные элементы) по анализу ковшевой пробы должен соответствовать нормам, указанным в таблице 1.

Таблица 1 В процентах

4.2 В стали марок СтЗкп, СтЗпс, СтЗсп, Ст4кп, Ст4пс, Ст4сп, Ст5пс, Ст5сп допускается снижение нижнего предела массовой доли марганца на 0,10 % для тонколистового проката и толстолистового проката толщиной до 10 мм при условии обеспечения требуемого уровня механических свойств.

В стали марок СтЗкп, СтЗпс и СтЗсп, предназначенной для изготовления сортового и фасонного проката, кроме поставляемого для судостроения и вагоностроения, допускается снижение нижнего предела массовой доли марганца до 0,25 %, а нижний предел массовой доли углерода не нормируется при условии обеспечения требуемого уровня механических свойств.

В стали марок Ст2кп, СтЗкп и Ст4кп, предназначенной для изготовления сортового и фасонного проката, допускается повышение массовой доли кремния до 0,07 %.

4.3 При раскислении полуспокойной стали алюминием, титаном или другими раскислителями, не содержащими кремний, а также несколькими раскислителями (ферросилицием и алюминием, ферросилицием и титаном и др.) массовая доля кремния в стали допускается менее 0,05 %. Раскисление титаном, алюминием и другими раскислителями, не содержащими кремний, указывают в документе о качестве.

4.4 Массовая доля хрома, никеля и меди в стали всех марок, кроме СтО, должна быть не более 0,30 % каждого. В стали марки СтО массовая доля хрома, никеля и меди не нормируется.

В стали, изготовленной скрап-процессом, допускается массовая доля меди до 0,40 %, хрома и никеля — до 0,35 % каждого. При этом в стали марок СтЗкп, СтЗпс, СтЗсп, СтЗГпс и СтЗГсп массовая доля углерода должна быть не более 0,20 %.

4.5 Массовая доля серы в стали всех марок, кроме СтО, должна быть не более 0,050 %, фосфора — не более 0,040 %. В стали марки СтО массовая доля серы должна быть не более 0,060 %, фосфора — не более 0,070 %.

4.6 Массовая доля азота в стали должна быть не более:

— выплавленной в электропечах — 0,012 %;

— мартеновской и конвертерной — 0,010 %.

Допускается повышение массовой доли азота в стали до 0,013 %, при условии снижения нормы массовой доли фосфора по 4.5 не менее чем на 0,005 % при каждом повышении массовой доли азота на 0,001 %.

4.7 Массовая доля мышьяка встали всех марок, кроме СтО, должна быть не более 0,080%. Массовая доля мышьяка встали марки СтО не нормируется.

4.8 Предельные отклонения по химическому составу готового проката, слитков, заготовок, поковок и изделий дальнейшего передела должны соответствовать нормам, указанным в таблице 2.

Табл и ца 2 В процентах

(Поправка).

5 Методы контроля

5.1 Методы отбора проб для определения химического состава стали — по ГОСТ 7565.

5.2 Химический анализ стали — по ГОСТ 12359, ГОСТ 17745, ГОСТ 18895, ГОСТ 22536.0— ГОСТ 22536.11, ГОСТ 27809, ГОСТ 28033 или другими методами, утвержденными в установленном порядке и обеспечивающими необходимую точность.

При возникновении разногласий между изготовителем и потребителем оценку проводят методами контроля, предусмотренными настоящим стандартом.

5.3 Определение массовой доли хрома, никеля, меди, мышьяка, азота, а в кипящей стали также кремния допускается не проводить при условии гарантии обеспечения норм изготовителем.

6 Маркировка

6.1 Маркировку продукции из углеродистой стали обыкновенного качества проводят по нормативным документам на конкретный вид металлопродукции с учетом требований ГОСТ 7566.

По требованию потребителя либо при наличии в нормативных документах на прокат требований по цветной маркировке ее дополнительно наносят несмываемой краской цветами, указанными втаблице 3.

Таблица 3

Приложение А (справочное)

Обозначение марок стали по настоящему стандарту и международным стандартам

ИСО 630:1995, ИСО 1052:1982

Таблица А.1

Приложение Б (рекомендуемое)

Требования к стали по международным стандартам ИСО 630:1995, ИСО 1052:1982

Б.1 Химический состав стали по анализу ковшевой пробы должен соответствовать нормам, приведенным в таблице Б.1

Таблица Б.1

Примечание 1 — Знак «—» означает, что показатель не нормируется.

Примечание 2 — NE — некипящая сталь.

Примечание 3 — GF — мелкозернистая спокойная сталь. Рекомендуемая массовая доля общего алюминия — не менее 0,020 %.

Б.2 Сталь марок Fe490, Fe 590 и Fe 690 изготовляют полуспокойной и спокойной.

Б.З Предельные отклонения химического состава в готовом прокате должны соответствовать приведенным в таблице Б.2.

Таблица Б.2 В процентах

[1] ИСО 630:1995

[2] ИСО 1052:1982

Механические свойства

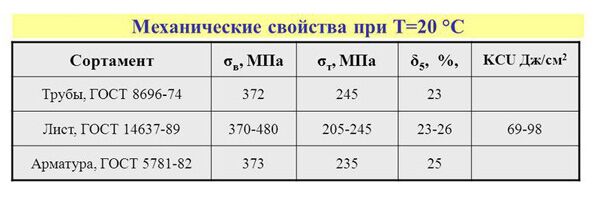

Механические свойства сортового и фасонного проката из стали Ст3сп (Ст3сп5) при растяжении, ударная вязкость, а также условия испытаний на изгиб должны соответствовать требованиям табл.2 (табл. 2-3 ГОСТ 535).

Механические свойства проката из стали Ст3сп (Ст3сп5)

Примечания:
1. По согласованию изготовителя с потребителем допускается снижение предела текучести на 10 Н/мм² (1 кгс/мм²) для фасонного проката толщиной свыше 20 мм.
2. По согласованию изготовителя с потребителем допускается снижение относительного удлинения на 1 % (абс.) для фасонного проката всех толщин.
3. Допускается превышение верхнего предела временного сопротивления на 49,0 Н/мм² (5 кгс/мм²), а по согласованию с потребителем — без ограничения верхнего предела временного сопротивления при условии выполнения остальных норм. По требованию потребителя превышение верхнего предела временного сопротивления не допускается.
4. Допускается снижение величины ударной вязкости на одном образце на 30 %, при этом среднее значение должно быть не ниже норм, указанных в настоящей таблице

Аналоги стали марки Ст3сп

Углеродистой спокойной стали обычного качества марки Ст3сп по ГОСТ 380-2005 соответствуют стали следующих марок:

• С255 по ГОСТ 27772 (прил. 1 ГОСТ 27772-88)
• ВСт3сп5-1 по ТУ 14-1-3023–80 и 18сп по ГОСТ 23570–79 (табл. 51б прил. 1 СНиП II -23-81)
• Е 235-C (Fe 360-C) по ISO 630:1995 (прил. А ГОСТ 380-2005)

Мы изготавливаем следующие типовые металлоизделия:

Лестницы маршевые, площадки, лестницы стремянки и их ограждения по серии 1.450.3-7.94.2:

Лестницы маршевые, площадки, лестницы стремянки и их ограждения по серии 1.450.3-3.2:

Стальные лестницы-стремянки для колодцев по:

Если Вас заинтересовали наши металлоконструкции

, Вы можете отправить нам сообщение, заполнив следующую форму:

Источник

Где используют сталь Ст3 и при каких условиях ее сваривают?

Сталь – это железный сплав с добавлением примесей, включая углерод. Для получения сырья перерабатывают чугун, используя один из трех способов: мартеновский, электротермический, конверторный. Процентное содержание железа – от 45%. Выпуск данного сырья регулирует государственный стандарт 380-2005..

Металлургические комбинаты производят следующую номенклатуру изделий из марки Ст3:

1. Поковки ГОСТ 8479-70;
2. Прокат ГОСТ 2591-2006;
3. Полосовой и ленточный прокат ГОСТ 14918-80;
4. Рельсы ГОСТ 5812-82;
5. Трубы и арматура к ним ГОСТ 10705-80;

Расшифровка стали Ст3

Поставляемая заказчику сталь должна быть отмаркирована в соответствии с ГОСТ 380-2005. Полное название Ст3 должно звучать следующим образом Ст3Гсп ГОСТ 380-2005. Ее расшифровка звучит следующим образом:

• Ст – так обозначают углеродную сталь обыкновенного качества;
• 3 – порядковый номер марки сплава по ГОСТ 380-2005;
• Г – это обозначение марганца. Если в сплаве его более 0,8%, то ее необходимо указывать.
• Сп – уровень раскисления.

В качестве заменителя можно использовать сталь С245, это определено в ГОСТ 27772-88 и С285

Сталь ст3сп5

• Химический состав:
  ГОСТ 380-2005
• Полное наименование:
  Углеродистая сталь обыкновенного качества
• Тех. условия:
  прокат толстолистовой ГОСТ 14637-89

Углеродистые стали обыкновенного качества по ГОСТ 380-05 обозначают индексом “СТ”, что расшифровывается как «Сталь», цифры — условный номер марки в зависимости от химического состава. Цифры от 0 до 6. Чем выше номер в обозначении, тем выше прочность.

Углеродистая сталь обыкновенного качества ст3 широко распространена в различных сферах машинного производства: от ЖКХ до нефтехимической отрасли. Различают несколько видов по степени раскисления. Для обозначения категории к обозначению марки добавляют номер категории. Сегодня мы более подробно остановимся на свойствах ст3сп5.

Таблица 1. ГОСТ 14637-89 Категории проката в зависимости от нормируемых характеристик. Где «+» означает, что характеристику нормируют, а знак «-» — не нормируют.

Стали обычного качества делятся на две группы: А и Б, где А — предоставляется по механическим свойствам, а Б — по химическим.

Сталь 20

• Химический состав:
  ГОСТ 1050-2013
• Полное наименование:
  Конструкционная углеродистая качественная сталь
• Тех. условия:
  прокат толстолистовой и широкополосный ГОСТ 1577-93

Качественные углеродистые стали по ГОСТ 1050-13 маркируются буквенно-цифровым способом. Двойной цифрой обозначается содержание углерода в сотых долях процента. Такая сталь является спокойной, в ее случае дополнительный индекс в маркировке не ставится.

Углеродистая конструкционная качественная сталь отличается повышенной прочностью, т.е. сталь 20 обладает высокой сопротивляемостью разрушению под действием внешней и внутренней среды. В процессе эксплуатации с водой возможно возникновение ржавчины, но это отразится только на внешнем виде, не затронув технические характеристики.

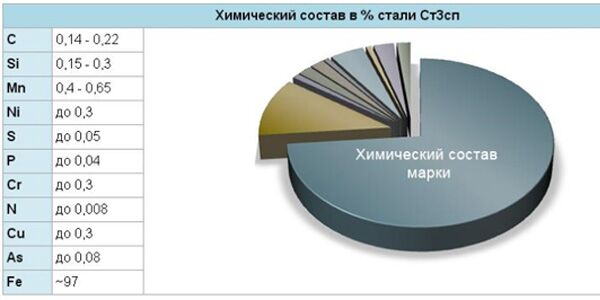

Химический состав

Расшифровка марки стали Ст3 указывает на основные компоненты в ее составе – железо (97%) и углерод (0,14-0,22%). От концентрации углерода зависит основное качество сплава – его твердость. В состав стали входят также небольшие количества:

• марганца – 0,4-0,65%;
• кремния – 0,15-0,17%;
• никеля и хрома – по 0,3%;
• мышьяка – 0,08%;
• меди – до 0,3%;
• серы – 0,05%;
• фосфора – 0,04%;
• азота – до 0,008%.

Особенностью сплава Ст3 является жесткое регламентирование содержания вредных примесей – серы и фосфора. Фосфор снижает пластичность металла при действии высоких температур, а сера при взаимодействии с железом образует сульфиды, вызывающие явление красноломкости. Следует отметить и повышенную концентрацию азота, на который приходится почти 0,1%. В соответствии с ГОСТом 380-2005 сплав маркируется с сопутствующими индексами, которые указывают на степень раскисления, например, Ст3Гсп:

• первые две буквы указывают на углеродистую сталь обыкновенного качества;
• цифра «3» означает порядковый номер марки по данному ГОСТу;
• знак «Г» свидетельствует о модификации с повышенным содержанием марганца;
• «сп», «кп», «пс» — степени раскисления.

Заменителями марки стали Ст3 могут выступать:

• С245, согласно ГОСТу 27772-88;
• С285;
• ВСт3Сп.

Зарубежные аналоги маркируются по другим правилам:

• A57036, K01804 – США;
• 40B, 722M24, HFS4 – Великобритания;
• 1.0038, DC03 – Германия;
• E24-2, E24-4 – Франция;
• SS330, SS400 – Япония;
• Fe360B, Fe360C – Италия;
• G235C – Китай;
• RSt360B – Австрия;
• Fe235D – Венгрия.

Номенклатура продукции включает:

• сортовой и фасонный прокат по ГОСТу 2591-2006;
• листы различной толщины и штамповки;
• трубы и арматуру, согласно ГОСТу 10705-80;
• ленты и полосы, которые выпускаются по ГОСТу 14918-80;
• проволоку разного сечения.

Особенности производства

Свойства готового материала определяются теми веществами, которые входят в его состав и во многом зависят от того какие технологии применялись при производстве того или иного сплава.

Основу стального сплава составляет феррит. Это составляющая железоуглеродистых сплавов. Он, по сути, является твердым раствором углерода и легирующих компонентов. Для повышения его прочности расплав насыщают углеродом.

К примесям, от которых, кроме вреда, ждать нечего относят фосфор и серу, а также их производные. Фосфор, вступая в реакцию с ферритом, понижает пластичность сплава во время воздействия высоких температур и усиливает хрупкость под воздействием холода. В процессе расплава может образовываться сернистое железо, которое может привести к красноломкости. Сталь Ст3 содержит в своем составе не более 0,05% серы и фосфора 0,04%.

Для производства конструкционных сталей применяют две сталеплавильные технологии:

Параметры марки Ст3, получаемой одним или другим методом мало чем, отличаются друг от друга, но конвертерная технология проще и дешевле.

Свойства сплава

Основные физические свойства стали 3:

• плотность – 7850 кг/м3, показатель может колебаться в определенных пределах;
• модуль упругости – 200 ГПа;
• коэффициент теплопроводности – 55 Вт/м*К;
• величина, характеризующая отношение относительного поперечного сжатия к растяжению – 0,3.

Среди технических параметров особое значение придается:

• поверхностной твердости – 131 МПа;
• временному сопротивлению – 360-570 МПа;
• пределу текучести – 235-245 МПа;
• относительному удлинению – 33%;
• относительному сужению – 59%;
• температурному диапазону ковки – 750-1300 градусов;
• неограниченной свариваемости любым из возможных способов;
• отсутствию склонности к отпускной хрупкости и флокеночувствительности.

Раскисление стали

На механические свойства стали Ст3 большое влияние оказывает степень раскисления, которая обязательно должна указываться в маркировке. Раскислением называют процесс удаления растворенного кислорода из расплава. Кислород считается вредной примесью, так как он образует с железом оксиды, повышающие хрупкость и пористость сплава.

В качестве раскислителей используются вещества, обладающие более высоким сродством к кислороду, чем железо – марганец, кремний или алюминий. Соединяясь с кислородом, они восстанавливают железо до свободного состояния. Образующиеся при этом оксиды MnO, SiO2, Al2O3 удаляются вместе со шлаками. Различают три степени окисления стали.

Спокойные стали входят в разряд самых качественных. Они маркируются символами «сп» и отличаются:

• плотной, однородной структурой;
• высокими показателями пластичности;
• максимальной устойчивостью к коррозии.

Характеристики стали 3сп позволяют использовать ее при сооружении несущих металлоконструкций. Ее главным недостатком является высокая стоимость.

Полуспокойные стали («пс») занимают промежуточное положение по качеству и цене. Их кристаллизация происходит без кипения, но с выделением большого количества газа. В силу более доступной стоимости полуспокойные стали часто используют для изготовления менее ответственных изделий.

Кипящие стали характеризуются:

• неоднородной структурой;
• высокой загрязненностью газами;
• повышенной хрупкостью.

Но они превосходно поддаются обработке при любом температурном режиме. При соблюдении необходимых условий они представляют самый доступный и практичный материал.

Термическая обработка

Для улучшения эксплуатационных характеристик стали Ст3 применяется термообработка с помощью:

• отжига, позволяющего добиться равновесной структуры металла и более низкой пластичности;
• закалки, придающей сплаву максимальную твердость;
• отпуска, который снимает внутренние напряжения, возникающие при закалке;
• цементации, повышающей поверхностную твердость и износоустойчивость без изменения внутренней структуры.

• для закалки – 900-920 градусов;
• отпуска – 180-250;
• нормализации – 920-950 градусов.

После термообработки основной структурной составляющей поверхности сплава становится мартенсит с карбидами высокой износостойкости и твердости — выше 60 HRC. Внутренняя структура металла будет оставаться пластичной и вязкой с показателем твердости 30-42 HRC.

Преимущества и недостатки

Плюсы и минусы сплава определяются его механическими свойствами. Одной из важных характеристик стали 3 является хорошая свариваемость без предварительной подготовки и последующей термообработки. Сварку можно проводить любым из методов:

• дуговым;
• электрошлаковым;
• контактно-точечным;
• плавящимся электродом в углекислом газе;
• аргонно-дуговым.

Для изделий, толщина которых превышает 36 мм, сварочные работы рекомендуется проводить с подогревом детали и термической обработкой шва.

Сплав представляет универсальный конструкционный материал, который по совокупности положительных качеств превосходит высоколегированные стали.

Достоинства марки стали Ст3сп состоят:

• в наличии гомогенной структуры, обеспечивающей защиту металла от внешнего воздействия;
• высокой коррозионной устойчивости;
• повышенной твердости и упругости;
• отсутствии флокеночувствительности и отпускной хрупкости;
• устойчивости к динамическим нагрузкам;
• доступной стоимости по сравнению с другими сплавами.

Недостатком сталей Ст3 является невысокая устойчивость к низким температурам.

Область применения

Технологические параметры спокойных сталей позволяют использовать их в производстве:

• листового и фасонного проката;
• труб и арматуры для магистральных газопроводов;
• крупных подвесных конструкций в железнодорожной отрасли и железнодорожного инструмента;
• двухслойных листов, устойчивых к коррозии.

Наиболее широкое применение имеют полуспокойные стали. Несмотря на сниженные показатели твердости и пластичности, эти сплавы характеризуются более доступной стоимостью. Из них получают:

• трубы для систем отопления разного диаметра и толщины стенок;
• листовой прокат для обшивки корпуса различных агрегатов;
• уголки и квадраты для несущих конструкций.

Кипящая сталь входит в категорию самых доступных по стоимости. Из-за высокой концентрации кислорода эксплуатационные свойства материала заметно ниже, но он хорошо поддается термической обработке. Из него производят изделия рядового назначения, которые не подвергаются переменным нагрузкам.

Применение стали Ст3

Рассматривая различные марки стали нужно учитывать тот момент, что они классифицируются по степени раскисления. Этот химический процесс предусматривает удаление с состава кислорода. Слишком большая концентрация кислорода определяет снижение физических и механических свойств.

Классификация проводится следующим образом:

1. Спокойная характеризуется тем, что в состав входит от 0,16 до 0,3% кремния.
2. Полуспокойная имеет средний показатель концентрации рассматриваемого элемента.
3. Кипящая отличается по химическому составу от спокойной тем, что в составе содержится кремния не менее 0,05%.

Маркируется материал Ст3 соответствующим образом. Для проведения химического процесса могут использоваться различные вещества.

Стоит учитывать, что спокойная обходится намного дороже других вариантов исполнения. Это можно связать со следующими моментами:

1. Структура однородная, за счет чего повышается степень защиты материала от воздействия окружающей среды.
2. В состав входит небольшое количество кислорода, что и определяет высокие эксплуатационные качества.

При использовании спокойной стали могут изготавливать следующие изделия:

1. Прокат листового и фасонного типа.
2. Арматура и детали, которые можно применять для создания трубопровода. Для транспортировки теплоносителя или газа, другой среды могут применятся различные трубы. Для того чтобы они выдерживали высокую нагрузку и воздействие окружающей среды при изготовлении должны применять материалы, обладающие прочностью и твердостью. Кроме этого, уделяется внимание и себестоимости, так как слишком дорогие сплавы могут быть менее практичными в применении. Сталь 3 подходит в большей степени для изготовления подобных изделий.
3. Основные и второстепенные элементы, применяемые при изготовлении подвесных конструкций и железнодорожных элементов. В железнодорожной отрасли наиболее востребованы металлы, которые имеют невысокую стоимость и высокие эксплуатационные качества. За счет больших размеров подвесных конструкций цена одного квадратного метра также имеет большое значение.

Полуспокойная разновидность стали, применение которой также весьма широкое, в составе имеет около одного процента кислорода. За счет этого характеристики твердости и пластичности выражены в меньшей степени. При применении стали 3 могут изготавливаться:

1. Трубы. Подобный материал сегодня получил самое широкое распространение. Трубы применяются при создании отопительной системы, в качестве несущих элементов. Стоит учитывать, что трубы могут иметь различный диаметр и толщину создаваемых стенок. Рассматриваемый сплав обладает относительно невысокой коррозионной стойкостью, поэтому нужно проводить защиту поверхности от воздействия повышенной влажности.
2. Листовой прокат также применяется крайне часто, особенно при изготовлении корпусных изделий или обшивке несущих конструкций. Толщина может варьировать в большом диапазоне. Прокат листовой может применяться при холодной гибке или штамповке. Эти два процесса характеризуются высокой производительностью. Именно поэтому рассматриваемый сплав получил самое широкое распространение.
3. Квадраты и уголки часто применяются для получения несущих конструкций. Они характеризуются высокой прочностью, так как грани существенно повышают жесткость и могут распределять нагрузку. Уголки и квадраты характеризуются большим количеством параметров: толщина листа, угол расположения плоскостей, длина и форма поперечного сечения. Область применения – изготовление несущих конструкций и усиление уже существующих конструкций.
4. Различные шестигранники. Они также получили широкое распространение, могут применяться в самых различных отраслях промышленности.

Лист стальной Ст3 горячекатаный

Кипящие сплавы получили широкое распространение по причине доступности. По стоимости они самые доступные, при этом получаемая структура характеризуется высокой степенью обрабатываемости. Кроме этого, сплав хорошо поддается термической обработке, однако эксплуатационные качества по причине высокой концентрации кислорода снижены.

В заключение отметим, что многие аналоги стали 3 обладают соответствующими эксплуатационными характеристиками. Зарубежные производители применяют собственные стандартны при маркировке. При этом концентрация вредных примесей выдерживается в определенном диапазоне. Применение самых современных технологий позволяет снизить количество фосфора и серы в составе, за счет материал становится более прочным и менее хрупким. В некоторых случаях проводится добавление легирующих элементов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Одной из самых востребованных марок стальных сплавов можно смело назвать сталь Ст3. Этот материал можно найти практически везде, начиная от садовых скамеек и заканчивая сложными сварными конструкциями. Чем это вызвано?

Аналоги

Как уже отмечалось, марка Ст3 востребована при производстве разнообразных конструкций, и по сути, является самой популярной конструкционной сталью. Это и послужило тому, что ее производят металлургические комбинаты, расположенные во всех частях мира, например:

• США — A284Gr.D, A57036;
• Германия — 1.0038;
• Япония — SS330;
• Евросоюз — Fe37-3FN;
• Китай — Q235.

Поставщики сталей, произведенной за пределами нашей страны, должны представить документы, подтверждающие соответствие импортных материалов отечественным ГОСТ и ТУ.

Механическая обработка

Выбор режимов резания и подбор инструмента – это важная часть, необходимая для составления правильного технологического процесса обработки деталей, изготовленных из Ст3.

Для ее точения или фрезерования применяют режущий инструмент, выполненный из твердых сплавов ВК8, Т5К10. Для получения резьбы и внутренней, и наружной применяют метчики и плашки, выполненные из сталей Р18, Р6М5. При обработке на станках токарно-фрезерной группы целесообразно применять водоэмульсионные СОЖ, например, Эмульсол. Кстати, при нарезании резьбы вручную желательно использовать касторовое масло, которое существенно облегчает работу.

Выбор скорости обработки производят на основании свойств стали, технических параметров станочного оборудования и вида обработки. Например, при диаметре заготовки от 60 до 100 мм, допустимо использовать токарный резец с размером державки 16х25 мм. При глубине резания в 3 мм, скорость подачи суппорта должна равняться от 0,7 до 1,2 мм на один оборот шпинделя. При обработке на токарном станке допускается скорость вращения шпинделя в пределах 700 оборотов в минуту.

Применение стали Ст3

Технические параметры Ст3, позволяют ее использовать для производства нагруженных элементов сварных конструкций и деталей машин и механизмов, работающие при положительных температурах.

Некоторые виды проката, в частности, пятой категории используют при производстве металлоконструкций, которые могут работать при температурах от -40 до 425 градусов Цельсия при знакопеременных нагрузках.

После сооружения сложных конструкций имеет смысл провести термическую обработку, в частности, отжиг. Та операция необходима для снятия напряжений, возникающих после выполнения сварочных работ.

Кроме того, этот материал используют при производстве строительной арматуры Ат400с.

Лист, произведенный из данной стали, применяют для производства деталей, произведенной по технологии холодной штамповки. Из него производят корыта для сбора СОЖ и отработанных масел, устанавливаемых на станках, емкости различного объема и назначения, крышки для станочного оборудования, кожухи и пр.
