Жаростойкие стали: состав и марки жаропрочных сплавов

Понятие жаропрочности

Данное свойство металлов определяет их устойчивость к коррозии при воздействии высоких температур. В агрессивной среде жаропрочная сталь не разрушается и не деформируется.

Применяется данный материал в производстве деталей, контактирующих с температурным режимом свыше 550 градусов и подверженные вибрационным нагрузкам: турбины, отопительные котлы, компрессоры и прочее. Для того чтобы повысить показатель жаропрочности, в металлические сплавы добавляют определенные вещества:

• хром;
• алюминий;
• никель;
• кремний.

Задача таких добавок — создать защитный слой. Данные вещества при контакте с металлом во время нагревания образуют на нем тонкую пленку, которая снижает окисление. В зависимости от количества добавляемых веществ будет регулироваться уровень жаропрочности.

При производстве жаропрочной стали она проходит определенное тестирование. Первым делом полученный сплав нагревают до конкретной температуры, а затем на него воздействуют растягиванием. После удачного тестирования готовая продукция допускается к реализации.

Особенности жаропрочной стали

Преимущества жаропрочных изделий очевидны:

• При постоянном и долгом воздействии высоких температур эксплуатационные свойства металла остаются неизменными.
• Повышается устойчивость к механическим воздействиям. В условиях агрессивной среды сплав сохраняет свою прочность.
• Несмотря на влияние газовой среды и взаимодействие с кислотами стальной сплав сохраняет первоначальный химический состав.
• Добавляемые в сплав вещества придают ему свойство коррозионной устойчивости.

Но все же данные параметры не являются определяющими для классификации жаропрочной стали по типам. Основным фактором здесь выступают дополнительные примеси, наделяющие сплав особыми свойствами.

Дверцы печи: хотите любоваться огнем, учтите нюанс

Здесь все просто. Дверца дровяной печи может быть глухой или стеклянной. Разумеется, стеклянная дверца позволит наслаждаться видом живого огня и при этом контролировать наличие дров в печи. Важно учесть следующее: если у вас печь без выноса, а парная имеет маленькие размеры, то стеклянная дверца может обжигать ноги инфракрасным излучением от топки печи. В этом случае рекомендуем отказаться от такого “бонуса” и отдать предпочтение глухим дверцам.

Кстати, есть байка, что через стеклянную дверцу можно будет отчасти обогреть то помещение, куда она выходит. Это миф. Конечно, дверка будет отдавать тепло в помещение, но оно столь незначительное, что его можно не учитывать.

Виды жаропрочной стали

Выделяют несколько видов стали в зависимости от ее внутренней структуры:

• мартенситная;
• перлитная;
• аустенитная;
• мартенситно-ферритная.

• ферритная;
• аустенитно-ферритная.

Здесь определяющим является входящий в состав феррит.

Марки жаропрочной стали мартенситного типа

Самые популярные марки:

• X5. Предназначается для труб, используемых при температурном режиме 650 градусов. На большую температуру данная марка не рассчитана.
• 1Х8ВФ. Применяется для изготовления деталей паровых турбин. Выдерживает температуру 500 градусов. При этом срок их эксплуатации равен 10 000 часам.
• Несколько марок объединены в одну группу, так как имеют схожие характеристики: Х5М, Х5ВФ, 1 Х8ВФ, Х6СМ, 1 Х12Н2ВМФ. Предназначаются для элементов, изготовленных для эксплуатации при температурном режиме от 500 до 600 градусов. Срок службы деталей варьируется от 1000 часов до 10 000 часов.
• Ещё две марки объединены по общим показателям: 3Х13Н7С2, 4Х9С2. Из них изготавливаются клапаны транспортных двигателей. Способны выдержать температуру от 850 до 950 градусов.

• Х13Н7С2.
• Х6СМ.
• Х6С.
• Х10С2М.
• Х7СМ.
• Х9С2.

Принцип производства мартенситных сталей заключается в соединении составных элементов и дальнейшей их закалки при температуре 1000 градусов. Для повышения уровня жаропрочности происходит отпуск сплава при температурном режиме 8100 градусов. Именно эта процедура позволяет стали выдерживать длительное нагревание.

Марки ферритных сплавов

В таких соединениях содержится порядка 30% хрома. Мелкозернистая структура металла приобретается путем отжига. К таким сталям относят:

• Х28.
• 1Х12СЮ.
• Х25Т.
• Х17.
• 0Х17Т.
• Х18СЮ.

Производство ферритной стали проходит этапы закалки, обжига, а впоследствии отпуска. Из-за мелкозернистой структуры нагрев сплава может производиться только при температуре 180 градусов. Увеличение температурного режима приведет к нарушению целостности и сделает сплав хрупким. Используются такие сплавы в основном для теплообменных устройств.

Мартенсит и феррит — марки стали

Стоит отметить, что сталь может быть мартенситно-ферритной. Такой материал используют в машиностроении. Отличительной особенностью является устойчивость к температуре 600 градусов. При таком воздействии, даже длительном, эксплуатационные свойства стали не изменяются.

Марки стали такого состава:

• 2Х12ВМБФР;
• Х6СЮ;
• 1Х12В2МФ;
• 1Х13;
• 1Х12ВНМФ;
• 1 Х11МФ.

Характеристикой состава мартенситно-ферритных сплавов является присутствие хрома не более 14% и не менее 10%. В качестве добавочных металлов используют вольфрам, ванадий и молибден.

Примечания

^ 12
Авиация. Энциклопедия. М.: Большая Российская энциклопедия, 1994, с. 201 Luft.-Forschung, Bd 18(1941), N 8, S. 275—279 Pomp A., Krisch A.: Zur Frage der Dauerstandfestigkeit warmfester Staehle bei 600, 700 und 800 °C. Mitteilungen der KWI fuer Eisenforschung (Abhandl. 400), 1940 Report on Visit to Germany and Austria to investigate Alloys for Use at High Temperature. BIOS Final Report N 396, London, 1946 ^
12
Giamei A. F., Pearson D. D., Anton D. L. Materials Research Society Symposium Proc. 1985, v. 39, pp. 293-307 , , П. Авиационное материаловедение. — в кн.: Развитие авиационной науки и техники в СССР. Историко-технические очерки. М.: Наука, 1980, с. 332—334 https://www. msm. cam. ac. uk/phase-trans/2003/nickel. html — www. msm. cam. ac. uk/phase-trans/2003/nickel. html ^
1234
Superalloys — www. msm. cam. ac. uk/phase-trans/2003/nickel. html

Аустенитная и аустенитно-ферритная сталь

Особенностями таких сплавов является присутствие никеля, который формирует структуру материала, а также хрома, обеспечивающего жароустойчивость. В некоторых марках стали этой категории наблюдается присутствие титана и ниобия.

Аустенитная сталь является нержавеющей. Она устойчива к образованию окалины при воздействии рабочей среды до 1000 градусов.

Жаропрочные составы делятся на две категории:

• гомогенные;
• дисперсионно-твердеющие.

Гомогенные стали используются для изготовления арматуры, труб с эксплуатацией при повышенных нагрузках. Воздействие на конструкцию происходит не только на температурном уровне, но и с высоким давлением и ударных нагрузках. К маркам этого вида стали относят:

• 1Х14Н16Б.
• Х25Н20С2.
• 1Х14Н18В2Б.
• Х25Н16Г7АР.
• Х18Н12Т.
• Х23Н18.
• Х18Н10Т.

Дисперсионно-твердеющие составы применяются для изготовления турбинного оборудования и моторных клапанов. Для них характерен долгий и регулярный нагрев, а также частое охлаждение. Перепады температурного режима не сказываются на эксплуатационных характеристиках сплава. Марки дисперсионно-твердеющей стали:

• 0Х14Н28В3Т3ЮР.
• Х12Н20Т3Р.
• 4Х14Н14В2М.
• 4Х12Н8Г8МФБ.

Аустенитная сталь относится к разряду дисперсионно-твердеющих составов. Для высоких качественных показателей в них добавляют карбид, а также интерметаллидный уплотнитель. Применяется такая жаропрочная сталь для печи. Состав может выдерживать температуру равную 700 градусам.

Аустенитные и аустенитно-ферритные металлы делятся на три категории:

• с пониженным содержанием добавочных металлов;
• сплавы с повышенным содержанием карбидов;
• сталь с присутствием интерметаллидного упрочнения.

Маркировка нержавеющей стали

В России легирующие сплавы производятся в соответствии ГОСТ 5632-2014. Маркировка — сочетание цифр и буквенного обозначения. Число, стоящее в начале, говорит о содержании углерода в сплаве. Цифры, расположенные после букв, указывают среднюю массовую долю легирующего элемента, который указывается в виде букв русского алфавита.

Состав зарубежных марок нормируется стандартами, существующими в стране производителя. В Российской Федерации популярны стали AISI, получившие название от американского научно-исследовательского института «The American Iron and Steel Institute». Первая цифра указывает на тип сплава, две последующих говорят о порядковом номере во всей группе данного класса. Сниженное количество углерода в системе AISI обозначается дополнительной буквой L.

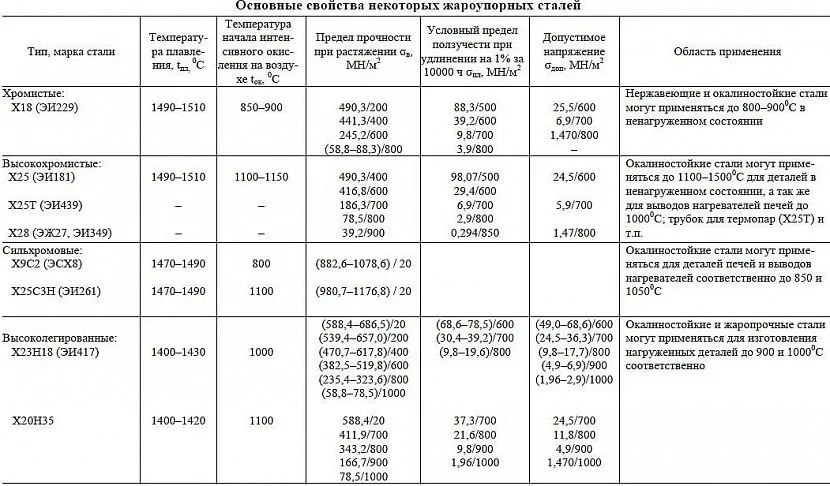

Таблица соответствия популярных зарубежных марок с российскими аналогами

Тугоплавкие металлы

Входящие в стальной сплав тугоплавкие металлы придают дополнительные свойства, повышая жаропрочность стали. Такие металлы могут выдерживать температуру от 1000 до 2000 градусов. Тугоплавкая сталь подвержена деформациям. При высокой температуре ее структура разрушается. Для того чтобы сохранить прочность такой стали в сплав добавляют иные вещества. Наиболее распространенные составы жаропрочных сплавов на основе тугоплавких металлов:

• вольфрам, как основной металл, и рений в качестве легирующего вещества (30%);
• железо как основа (48%), а добавочные вещества: ниобий – 15%, молибден – 5%, цирконий – 1%;
• ванадий (60%) и легирующий ниобий (40%);
• вольфрам и тантал в равно соотношении – 10%.

Существуют сплавы, которые способны выдерживать огромные температуры, даже свыше 3000 градусов:

• Вольфрам. Не реагирует на агрессивную среду. Его порог температуры — 3410 градусов.
• Рений. Наиболее жаропрочный металл, который способен выдержать температуру 3180 градусов.
• Тантал. Не менее жаропрочен, чем рений. Его максимальная прочность определяется температурой 3000 градусов.
• Молибден. Выдерживает нагрев до 2600 градусов.
• Ниобий – 2415 градусов.
• Гафний. Используется в сплавах, которые впоследствии будут применяться при накале в 2000 градусов.
• Ванадий. На него можно воздействовать средой в 1900 градусов.
• Цирконий. Эксплуатируется при 1855 градусов максимально.

• допустимый температурный режим, при котором сплав не деформируется;
• период нагревания металла;
• стойкость к кислотной среде и повышенной влажности.

Никелевые сплавы

Жаропрочные стали могут быть изготовлены из никеля с содержанием его в соотношении 55%. Также возможно применение никеля с железом (65%). Такой состав повышает жаропрочность и делает сплав более прочным. В качестве легирующего компонента выступает хром, который находится в соотношении не более 23%.

Наиболее популярны марки жаропрочной стали на основе никеля:

• ХН78Т.
• ХН60В.
• ХН78МТЮ.
• ХН67ВМТЮ.
• ХН77ТЮ.
• ХН70.
• ХН70МВТЮБ.

• ХН35ВМТ, ХН35ВТ – роторы в качестве турбинного оборудования;
• ХН5ВМТЮ – детали газовых коммуникаций;
• ХН35ВТЮ – составные детали для компрессоров, например, диски;
• ХН5ВТР – некоторые детали конструкции турбины.

Жаропрочные марки стальных сплавов способы работать при повышенных температурах. В зависимости от состава сплава зависят их эксплуатационные характеристики. Легирующие компоненты придают прочность металлу, предел которой зависит от типа дополнительного вещества. В совокупности все показатели влияют на сферу применения изделий из жаропрочной стали. Некоторые марки используются только лишь в промышленных целях, а другие подходят для бытового применения.

Поставщик

Вас интересует обработка и производство жаропрочной стали и сплавов? Обработка и производство жаропрочной стали и сплавов от поставщика «Ауремо» соответствует ГОСТ и международным стандартам качества, цена — оптимальная. Поставщик «Ауремо» предлагает купить жаропрочную сталь и сплавы на выгодных условиях. Оптовым заказчикам цена — льготная. Большой выбор на складе. Всегда в наличии жаропрочная сталь и сплавы, цена — оптимальная от поставщика. Ждем ваших заказов.

Купить, выгодная цена

Поставщик «Ауремо» предлагает на выгодных условиях купить жаропрочную сталь и сплавы, цена — обусловлена технологическими особенностями производства без включения дополнительных затрат. На сайте компании отображена самая оперативная информация. Под заказ можно купить продукцию нестандартных параметров. Цена заказа зависит от объема и дополнительных условий поставки. Поставщик «Ауремо» приглашает купить жаропрочную сталь и сплавы оптом или в рассрочку. У нас наилучшее соотношение цены и качества на весь ряд продукции. В данном сегменте — выгодный поставщик.

Выбор марки стали для печей или бани

Жаропрочные стали для использования в домашних условиях значительно отличаются от промышленных вариантов. Для печи, например, следует подбирать сплавы, способные разогреваться до 500 градусов. Причем возможно применение различных вариантов сплавов в зависимости от используемого элемента конструкции. Марки стали, в том числе жаропрочной, для отдельных деталей печи:

• 08Х17Т, AISI430 – подойдут для отделения топки. Если возникнут трудности с приобретением этих марок, то их сможет заменить сталь Ст-10.
• 08ПС, 08Ю – используются для тепловых щитов.
• Ст-3 – подходит для печного корпуса.
• Большинство марок жаропрочной стали могут применяться для печного заслона. В некоторых случаях может использоваться чугун.

Для постройки банной печи используется сталь, в которой содержится хром не менее 12%. Важно учитывать толщину стального листа. Для подобной конструкции он должен быть 5 мм. Жаропрочная сталь применяется для оборудования, отапливающего большую площадь.

Сферы применения

Жаропрочный металл широко востребован для изготовления промышленного оборудования следующих отраслей:

1. Керамическая промышленность;
2. Стекольная промышленность;
3. Химическая и нефтехимическая промышленность;
4. Пищевая промышленность;
5. Котлостроение и энергетика;
6. Приборостроение;
7. Целлюлозно-бумажные производства.

Типовыми деталями являются печи для термообработки, мощные теплообменники, выхлопные системы автомобилей и т.п.
