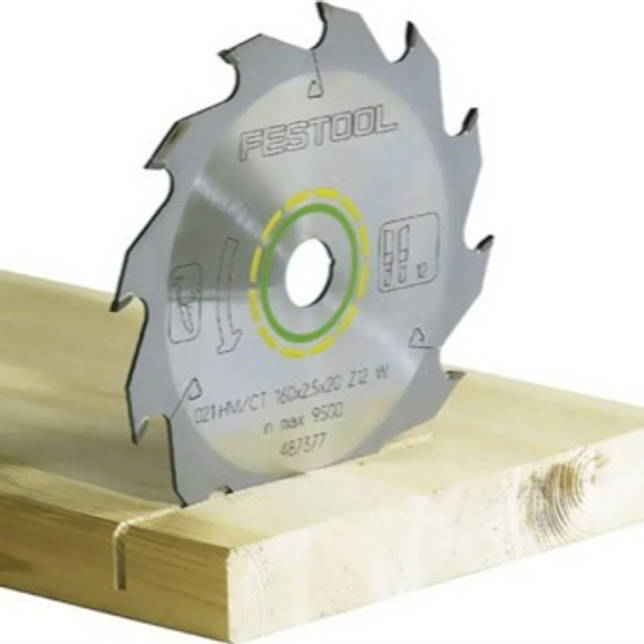

Виды дисков и зубьев, а также особенности их восстановления

Зубья диска изготавливаются из специализированного сплава вольфрама и кобальта (об этом свидетельствует маркировка на «лицевой» стороне диска) -ВК, ВК6 и др.).

Важно! Долговечность диска зависит не только от сплава, но также и от количества и правильности выполняемой работы.

Зуб имеет следующие геометрические плоскости:

• Переднюю;
• Заднюю;
• Боковые – две вспомогательные грани.

При пересечении геометрических плоскостей возникают две рабочие (режущие) грани:

• Главная.
• Вспомогательная.

Геометрическая форма зуба:

• Прямая. С их помощью распиливается деревянный листовой материал в продольном направлении.
• Трапециевидная. Такая форма обеспечивает длительность заточки при работе с древесиной разной твердости.
• Скошенная. Главная или вспомогательная грань имеет угловой скос, который позволяет диску зарезаться не только в однородную структуру дерева, но также и в клееные ДСП, ДВП. Кроме того «скошенный зуб» может резать пластик.
• Коническая. Универсальная форма, которая позволяет выполнять продольную и поперечную резку. Эта форма имеет один недостаток, который заключен в быстрой потере остроты рабочей грани.

Геометрия режущих элементов

Рабочий элемент пилы — зуб — имеет определенную геометрическую форму с наличием не одной, а нескольких режущих кромок. Всегда существует одна основная кромка и дополнительные, образованные пересечением плоскостей «А», «Б» и «В» в определенных сочетаниях. Для работы с разным материалом имеет смысл подбирать диски с наиболее подходящей формой режущих зубьев.

Зуб прямой формы

Пильный диск с наличием такой рабочей зоны предназначен для чернового раскроя пиломатериалов. Рез получается грубым, невысокого качества, при сравнительно быстром проведении операций.

Зуб скошенной формы

Передняя плоскость режущей кромки, выполненная в такой форме, обеспечивает получение пропилов с точной и ровной линией. Пила идеально подходит для работы с материалом композитного типа: фанера, ДСП (с ламинированием односторонним и двухсторонним). После раскроя заготовок из твердого пиломатериала он выщерблен, сколов практически не наблюдается.

Бывают диски со скошенной передней кромкой резца, бывают со скошенной задней кромкой, или вариант с чередующимися зубьями (переменно скошенное полотно). В случае работы инструментом со скошенной поверхностью задней кромки режущего элемента при распиле твердых древесных пород наблюдается четкий качественный рез, но быстрое затупление пилы.

Зуб трапециевидной формы

Главное преимущество такой пилы – медленный износ диска за счет отсутствия необходимости в частой заточке на точильном станке. Обычно вся линия полотна состоит из чередующихся режущих элементов — прямых и трапециевидных зубьев, работающих в тандеме. Более высокий зуб-трапеция осуществляет черновую прорезь, позволяя основной прямой кромке легче проводить распил. Инструмент можно применять для раскроя пластмасс, твердых ламинатов.

Зуб конической формы

Вспомогательный тип инструмента, предназначенный для осуществления надреза материалов с ламинированной поверхностью предварительно основному пропилу. Операция проводится во избежание появления сколов на лицевой части изделия. Такой пильный диск не используется в качестве самостоятельной рабочей единицы.

Зуб серповидной формы

Полотнами с вогнутой формой зуба удобно проводить раскрой материала в поперечном направлении реза относительно расположения волокон.

• Движение заготовки по рабочему столу при раскрое происходит с применением большого физического усилия;
• По линии распила наблюдаются трещины и сколы;
• Во время работы происходит перегрев двигателя;
• В воздухе ощущается запах гари;
• Материал горит, что проявляется в виде темных участков по линии пропила.

При обнаружении какого-либо из этих признаков необходимо срочно приступать к заточке дисковых пил своими руками. Также до проведения работ можно проконтролировать остроту пилы, ориентируясь на тактильные ощущения или визуально при помощи увеличительного стекла. Допустимый радиус округления режущего угла должен соответствовать величине в 0.1-0.2 мм. Проводя распил больших заготовок, изнашиваются все рабочие кромки.

В чем разница точения между стационарным станком и ручной дисковой пилой

Разницы в зубьях, которые используются на ручной циркулярной пиле или на стационарном станке нет – их геометрия и производственные возможности тождественны. Есть различия только в диаметре окружности самого диска и его толщине: габариты дисков стационарных циркулярных пил значительно больше.

Это объясняется объемами поточного производства и необходимостью распила крупногабаритного деревянного материала, такого как бревно и брус. Ручные циркулярки, в свою очередь, используются для работы с готовым листовым или прочим подготовленным материалом.

Если своевременно не следить за остротой резцов (альтернативное название зубьев диска), то можно достичь состояния, при котором невозможна будет заточки или восстановление. Это в равной степени касается стационарных и ручных пил.

Следует сказать, что стационарные пилы имеют конкретные графики технического обслуживания и осмотров, а ручные пилы обследуются только по инициативе владельцев.

На какие технические характеристики станков обращать внимание

Еще один значимый параметр — это углы заточки, которые зависят от углов поворота абразивного круга и суппорта с зафиксированным на нем диске пилы. Если не предполагаются специальные виды заточки (например, трапециевидных зубьев), то вполне довольно стандартное значение – 30º. Для заточки скошенных зубьев необходимо, чтобы у станка была реализована возможность наклона абразивного круга под углом 15º.

Особенности конструкции и функционирования станка, а также удобство его эксплуатации лучшего всего анализировать по видеороликам, которые владельцы различных (часто самых популярных) моделей выкладывают на YouTube. А ответы на более узкие вопросы можно получить на профильных форумах.

Как определить необходимость заточки, степень износа и решаем точить или выкидывать

Рабочей поверхностью диска являются зубья-резцы определенной режущей конфигурации. Поскольку диск является расходным элементом пилы, то с выполненными объемами работы режущие характеристики зубьев снижаются, заточка приходит в неудовлетворительное состояние.

Следующие факторы свидетельствуют о том, что резцы нуждаются в оперативной заточке:

1. Необходимо увеличить нажим диска на поверхность древесины для зарезания и создания пропила.
2. Из-под защитного кожуха появляется дым, ощущается запах горящей древесины.
3. Защитный кожух сильно греется.
4. Мелкие опилки.



Важно! Запах гари свидетельствует о том, что зубья не пилят древесину, а прорезают. Это приводит к еще большему ухудшению качества резцов.

Вследствие этих факторов наступают следующие негативные последствия для ручной циркулярной пилы:

• Снижается производительность.
• Увеличивается расход электроэнергии.
• Усиливается нагрузка на электродвигатель и редуктор.

В конечном итоге это приведет к выходу устройства из строя.

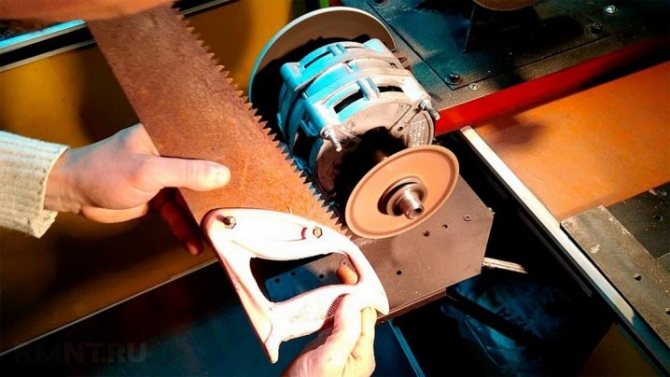

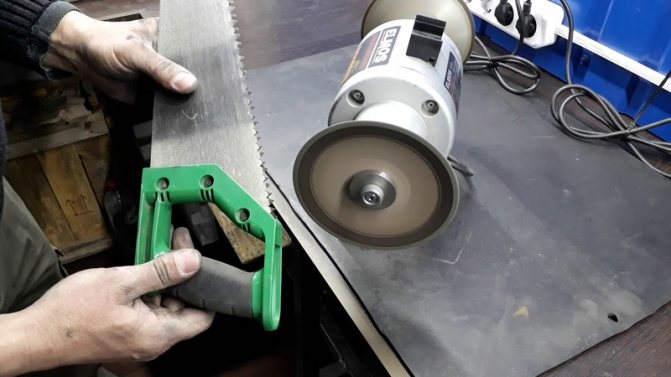

Заточка ножовок в

Мы уже несколько лет находимся на рынке услуг по заточке оборудования и инструментов и выработали свою собственную методику по предоставлению данной услуги. Простой рецепт: качественное оборудование + современные технологии и приемы заточки + профессионализм сотрудников + контроль качества + низкая цена = довольный клиент.

Именно благодаря этому алгоритму о нас говорят многие и советуют своим друзьям. Если вы решили сами освоить технологию заточки зубьев пилы по дереву, то у нас есть специальные уроки. Наши квалифицированные сотрудники обучат вас всем нюанса и деталям заточки оборудования, и заточка ножовки покажется вам примитивным заданием! Говоря языком тезисов, мы предлагаем:

1) Высококачественную заточку ножовок по дереву от профессионалов своего дела;

2) Обучение всех желающих мастерству заточки режущих инструментов;

3) Выезд наших квалифицированных сотрудников для заточки ручных пил в любую точку Москвы;

4) Возможность просмотра фото и видео наших работ, дабы ознакомиться с процессом заточки;

5) Приятный прайс-лист, с которым вы можете ознакомиться на нашем сайте.

Исходя из вышеперечисленного, – один из лидеров рынка заточки режущих инструментов и ручных пил в Москве, качество работы которой оценили сотни довольных клиентов. Право заточить свой инструмент предлагают именно нам. Советуйте нас, ведь мы того стоим!Те, кто работает с деревом, знают, насколько важны дисковые пилы.

Этот инструмент всегда должен работать исправно и быть в полном порядке. Известно, что любые колюще-режущие инструменты имеют способность затупляться.Дисковые пилы по дереву не исключение. Их заточка требует особого внимания.

При появлении первых признаков того, что пила начинает плохо функционировать, следует приступить к заточке, так как в дальнейшем инструмент начнет тупиться еще больше.Заточка дисковой пилы осуществляется разными способами: напильником, на станке, в тисках и на весу.Дисковые пилы по дереву, заточка которых периодически необходима, особенно важны при обустройстве загородного дома из дерева. Дисковые пилы еще называют циркулярными. Данный инструмент важен тем, что он способен с высокой точностью произвести распил деревянных деталей.Так можно ли сделать заточку самому?

Да, самостоятельная заточка возможна.Своевременная заточка дисковых пил по дереву позволит не только иметь под рукой острый рабочий инструмент, но и увеличить срок его эксплуатации. В особенности нужно следить за состоянием дисковых пил, чья мощность относительно невысока, так как плохо заточенная пила начинает перегреваться. А перегрев может полностью вывести рабочий инструмент из строя.

Угол заточки для работы по дереву

Резцы имеют рабочую поверхность, которая затачивается под определенным углом. Формирование угла зависит от материала, с которым работает диск, а также от требований, которые предъявляются к производительности.

Циркулярные пилы оснащаются дисками, которые позволяют выполнить распил в одном направлении или с реверсивным движением. Для дисков со скошенными резцами реверсивная работа исключена.

В инженерной терминологии углом заточки резца называется изменение конфигурации зуба для обеспечения эффективной производительности при обработке древесины рабочей (режущей) кромкой зуба.

Вне зависимости от того, как выполняется заточка: вручную или на специальном станке – следует придерживаться следующих параметров:

1. При продольном распиле древесины, когда ее волокна расположены вдоль, удовлетворительным считается диапазон от 15 до 25 градусов.
2. Для поперечного распила актуален диапазон от 5 до 10 градусов.

Важно! Угол в 15 градусов считается универсальным и применяется для любых резов.

Для того чтобы эффективно заточить зубья дисков циркулярных пил, необходимо знать и учитывать еще один немаловажный фактор – плотность обрабатываемой поверхности. Острота зуба увеличивается с увеличением мягкости древесины и уменьшается при работе с твердой древесиной.

Разновидности пил

Если диск правильно заточен, и зубья разведены по шаблону, то он может обработать заготовку в любом направлении относительно древесных волокон.

Существуют такие виды инструмента:

• пила с твердосплавными дисками;
• диски, сделанные из цельного металла;
• диски с зубьями, обработанными твердым материалом;
• диски со сверхпрочными напайками на зубьях.

Твердые сорта древесины обрабатываются дисками, которые имеют особые выемки. Технологические разрывы предохраняют деформацию инструмента, не позволяют ему перегреваться во время производственного цикла. А также значительно снижается вибрация, шумовой фон, улучшается качество линии, образуемой распилом. Пила имеет зубья, которые обработаны под определенным углом, каждый зуб обладает несколькими режущими кромками.

Есть главная кромка, с ней сопрягаются дополнительные, при этом образуются пересекающиеся плоскости:

• А;
• В;
• С.

Сами плоскости также варьируются в различных сопряжениях.

Чтобы правильно и продуктивно использовать пилы, следует учитывать материал, с которым приходится работать.

Зубья могут быть прямые, они обычно используются для предварительного раскроя материала. Такие зубья обеспечивают разрез невысокого уровня. Однако производительность у таких зубьев довольно высокая.

Зубы скошенной конфигурации обеспечивают более точную линию, такие зубья подходят для обработки таких материалов, как:

• фанера;
• листы ПВХ;
• ДСП;
• ДВП.

Зубья обеспечивают ровный рез, при этом материал не крошится.

Есть также диски, в которых присутствует скос у передней кромки резца, также есть скос с задней кромкой. Возможны варианты чередования различных зубьев с разными скосами. Подобные ухищрения обеспечивают чистоту реза, однако следует помнить: чем плотнее материал, тем быстрее такие зубья тупятся.

Зуб в форме трапеции – такая конфигурация зубьев обеспечивает длительный срок службы инструменту. Часто применяют комплексную конструкцию, когда чередуются зубья трапециевидные и прямые. Вторые осуществляют первичный прорез, что дает возможность зубьям прямой формы «полировать» произведенный распил.

Обычно такой инструмент используют в раскрое ламината, а также листов ПВХ.

Зуб в форме конуса – такие зубья являются вспомогательными и предназначены для работы с материалами, на которых присутствует ламинированная поверхность. Они обеспечивают правильный распил без образования каких-либо сколов.

Самостоятельно зубья подобной конфигурации практически не используются.

Зуб в форме серпа – в этом случае зубья загибаются, что дает возможность проводить точный распил материала поперек древесных волокон.

Углы заточки для работы по металлу

Циркулярные пилы используются для распила цветных металлов из-за мягкой фактуры материала. Наиболее часто обрабатывается алюминиевый профиль.

Твердые металлы, такие как железо и чугун пилить можно пилить только болгаркой (УШМ).

Для работы с металлом используются диски со специфической конфигурацией зуба, а также специальным углом заточки.

Угол заточки варьируется в диапазоне от 30 до 45 градусов, при этом режущая кромка имеет клин, которым при первичном касании кернуется поверхность металла.

Способы увеличения срока службы пильных дисков

Процесс формирования новой режущей кромки является трудоемким и долгим. Поэтому рекомендуется выполнять ряд условий для увеличения срока службы диска.

Прежде всего, следует ознакомиться с рекомендациями производителя. В них указано количество оборотов (максимальное и минимальное) для различных типов обрабатываемых материалов. Для металла это параметр должен быть меньше, чем для дерева.

Твердые напайки имеют большой срок эксплуатации. Однако они чаще скалываются и обламываются. Альтернативная мягкая практически не подвержена таким дефектам. Но время ее службы меньше, чем у твердой.

Не допускается появление шершавостей на режущей поверхности. В дальнейшем они могут привести к появлению сколов и трещин.

В видеоматериале показан пример станка для заточки дисков, сделанного своими руками:

Способы заточки диска для выполнения работ по дереву

Следующие способы гарантируют эффективную и безопасную заточку циркулярных пил.

Болгаркой — пошаговая инструкция

Специальные станки для заточки дисков циркулярных пил имеют высокую стоимость и требуют определенных навыков при эксплуатации, поэтому в качестве эффективной и доступной альтернативы выступают УШМ-машинки, то есть «болгарки».

Важно! Категорически запрещается держать диск в руках во время заточки. Во-первых, это опасно; во-вторых, так не будут достигнуты нужные значения заточки.

Для фиксации диска используется специальная гладкая подставка, которая конструируется с учетом того, что зуб должен быть перпендикулярен к диску болгарки и иметь минимальное отклонение от него.

Для заточки с помощью болгарки применяется алгоритм:

1. Болгарка оснащается шлифовальным диском, а затачиваемый диск крепится к площадке.
2. Болгарка удерживается руками или с помощью удерживающего приспособления.
3. Режущая кромка зуба циркулярки обрабатывается болгаркой. При этом выполняется легкое равномерное движение.

Свидетельством о том, что грань получила заточку станет визуальное обновление кромки – она перестанет быть потемневшей.

Запрещается включать болгарку, если диск помещен в зев между зубьями затачиваемого диска.

Напильником

Если в качестве инструмента используется напильник или надфиль, то все мероприятия по заточке аналогичны тем же, что и при использовании УШМ. Кроме того, для соблюдения угла заточки необходим специальный шаблон, который используется в качестве направляющей плоскости между зубом и напильником.

Но при этом работа будет производиться значительно дольше, так как циркулярные пилы используют насадки из твердого сплава.

Надфили используются для «правки» зуба, то есть для кратковременного восстановления производительной геометрии зуба. В процессе работы «правка» требует периодического обновления намного чаще, нежели качественная заточка.

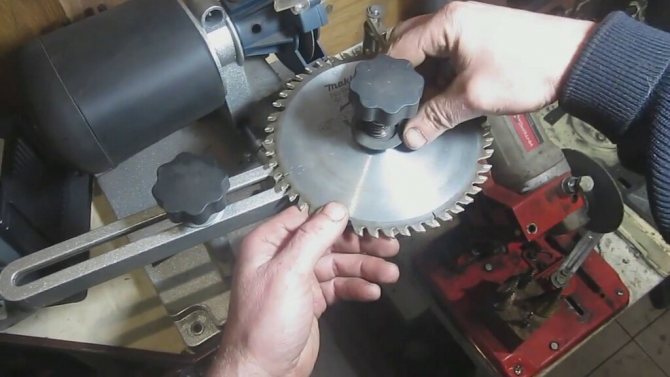

Специальным станком

Станки для точения резцов циркулярной пилы представляют собой сложные инженерные и технические устройства, которые кроме механизмов оснащаются еще и автоматической электроникой.

Данные станки позволяют выполнять наиболее эффективное восстановление режущих кромок с соблюдением всех нужных конфигураций. Эффективность станков объясняется следующими критериями:

• Возможность автоматизации процесса заточки.
• Сохранение параметров угла заточки для каждого резца.
• Все резцы затачиваются идентично с минимальной погрешностью.
• Возможность полного восстановления и реставрации.

Для заточки на станке, диск пилы помещается в специальный суппорт и закрепляется.

Выбираются параметры заточки, которые обеспечиваются специальными механизмами для наклона затачиваемого диска или наклона заточного диска в станке.

Затачиваемый диск помещается в рабочую зону устройства.

Станок запускается, и заточка производится в автоматическом режиме.

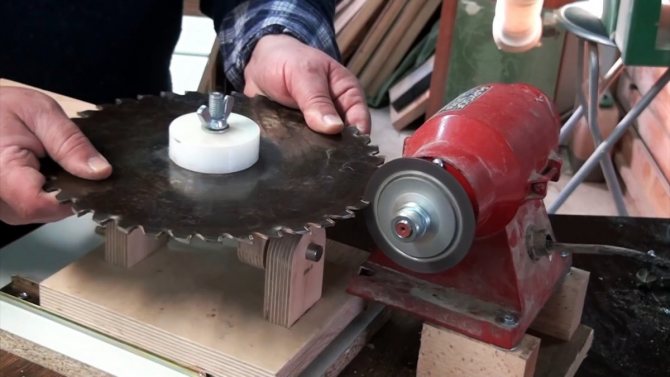

Самодельным станком

Самодельные станки для эффективной работы должны включать следующие составные части:

• УШМ (болгарка) в качестве непосредственного заточного устройства.
• Суппорт для закрепления пильного полотна циркулярной пилы.
• Механизмы для обеспечения наклона суппорта, чтобы регулировать конфигурацию заточки.
• Весь механизм закрепляется на станине, в качестве которой может использоваться швеллер или двутавр.



  Читайте также:  Назначение, устройство и самостоятельная сборка оцилиндровочного станка

Процесс работы аналогичен использованию оригинального станка для заточки с единственным отличием – полотно циркулярки подается к рабочей зоне устройства вручную.

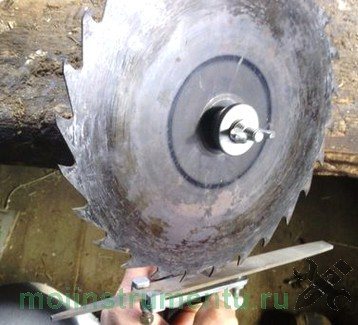

Как заточить диск вручную напильником

Если наждачного станка нет в наличии, то процедуру можно выполнить вручную. Принцип заточки заключается в том, что затачиваемый диск следует зафиксировать в неподвижном положении. Для этого используются тиски или струбцина. Когда оснастка будет зафиксирована, останется только взять в руки маркер, и отметить точку начала проведения работ. Далее напильником выполняются работы по заточке.

1. Использовать рекомендуется плоский напильник, но подойдет также и треугольный. Главное требование к напильнику — это свободное вхождение между зубьями
2. Сильно изнашивается передняя и верхняя часть зуба, поэтому этот износ следует восстановить
3. На начальном этапе восстанавливается задняя поверхность зубцов, а затем передняя
4. При заточке нужно прилагать одинаковое усилие. Кроме того, величина зубцов, а точнее их размер, должен быть одинаковым

Выполнять работы по затачиванию вручную намного труднее и дольше, поэтому такой способ рационален только в одном случае, если приходится не часто работать циркулярной пилой. Если работы инструментом выполняются часто, то рационально купить наждачный станок и изготовить из него оборудование под заточку дисков циркулярной пилы.

В каких случаях лучше отдать в мастерскую?

Отдавать диск в мастерскую для восстановления лучше всего в следующих случаях:

• Каскадное изменение конфигурации зубьев, то есть зубья имеют различные углы режущих кромок. Такое явление возникает, если насадкой «пройтись» по камню.
• Скос или сгиб резца.
• Щербление резца.
• Износ победитовой напайки на резце.



В случае трещин или сгибов самого диска, лучше всего произвести утилизацию.

Способы увеличения срока службы пильных дисков

Прежде всего, следует ознакомиться с рекомендациями производителя. В них указано количество оборотов (максимальное и минимальное) для различных типов обрабатываемых материалов. Для металла это параметр должен быть меньше, чем для дерева.

Твердые напайки имеют большой срок эксплуатации. Однако они чаще скалываются и обламываются. Альтернативная мягкая практически не подвержена таким дефектам. Но время ее службы меньше, чем у твердой.

Не допускается появление шершавостей на режущей поверхности. В дальнейшем они могут привести к появлению сколов и трещин.

В видеоматериале показан пример станка для заточки дисков, сделанного своими руками:

Как своими руками заточить дисковую пилу с победитовыми напайками

Из-за своей высокой прочности и твердости резцы с победитовыми напайками поддаются для заточки только насадкам с алмазным напылением.

Важно! Методы заточки диска дисковой пилы с использованием болгарки (она же УШМ) или напильников исключаются, так как победитовые напайки не терпят даже малейших отклонений в геометрии зуба.

Алмазный диск станка должен равномерно и по всей поверхности прилегать к резцу. Соблюдение единого угла заточки тоже обязательно. Эти требования достижимы только при использовании специальных заточных устройств.

Заточка при помощи станка

Если есть возможность приобрести специальный станок, то рассматриваемый процесс можно провести с максимальным показателем эффективности. Подобное приспособление имеет компактные размеры, его можно использовать в домашних условиях.

Особое внимание уделяется выбору абразивного круга. В этом случае отметим нижеприведенные нюансы:

Твердосплавный диск сложно заточить. При выборе следует обращать внимание на круги из эльбора, с алмазной крошкой или с зеленого карбида кремния.

Процесс заточки при использовании профессионального оборудования очень прост. Крепление диска происходит при помощи специального фиксатора. Он создан с расчетом конструктивных особенностей круга

Особое внимание уделим тому, что при применении специальных станков очень просто провести заточку дисковых пил с выдерживанием необходимых показателей. При этом погрешность минимальна

Это связано с тем, что конструкция имеет специальный измеритель показателя угла. Для того чтобы не ошибиться на момент проведения работы с тем, какие зубья были уже подверглись обработке, следует при помощи маркера пометить начальную точку.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Во время длительной эксплуатации дисковые пилы с твердосплавными напайками могут потерять свои первоначальные качества. Но это не означает, что следует приобретать новый режущий инструмент. В большинстве случаев заточку можно выполнить в домашних условиях, используя любой подходящий станок.

Как сделать самодельное приспособление для заточки?

В качестве инструкции для изготовления приспособления для заточки циркулярных пил мы представим перечень конструктивных элементов, чертежи с их размещением и штатным местом в устройстве.

Устройство должно включать следующие конструктивные элементы.

• Электродвигатель, который закрепляется на подставке таким образом, чтобы на его вал можно было смонтировать шлифовальный диск (альтернативой может стать УШМ).
• Подставка, позволяющая подавать резцы к шлифовальной поверхности в одной плоскости и на одной оси.
• Регулировочные винты для оснащения площадки возможностью изменять параметры угла наклона в вертикальной и горизонтальной оси.
• Фиксаторы для закрепления полотна циркулярки и площадки, на которой оно размещено.
• Устройство для подачи двигателя вперед-назад.
• Защитный кожух для вращающихся элементов двигателя.

В статье рассмотрели все, что может пригодиться для заточки диска дисковой пилы, этих данных вполне достаточно, чтобы провести процедуру своими руками и получить хороший результат. Если, вы уверены в своих силах, то дерзайте, пробуйте, точите, желательно в первый раз потренироваться на старом диске. В противном случае, обратитесь в мастерскую, в ней наточат диск быстро и качественно, на специальном оборудовании, за умеренную плату.

Применение станка

Простейший станок для работы в домашних условиях представляет собой двигатель с абразивом. Круги могут быть алмазные, эльборовые или из карбида кремния.

Затачиваемый зуб располагается на плоскости так, чтобы быть перпендикулярным к полотну. После включения двигателя полотно подводится к кругу и прижимается к нему зубом. Слой снимаемого металла регулируется силой прижатия. Закончив работу с одним зубом, таким же методом подводится следующий. И так по кругу до конца.

Остается проблема одинакового выдерживания углов передней и задней заточки. Для этого необходимо зафиксировать полотно относительно центра абразивного круга. Для этого диск вставляется в специальную оправку, а в подставке делается под нее паз. Необходимый угол заточки выдерживается за счет передвижения оправки по пазу. Если диаметр дисков будет разный, то должна быть обеспечена возможность передвижения двигателя или подставки с пазом.

Другой способ — это установка упоров, которые будут фиксировать нужное положение диска.

Виды разводки зубьев циркулярной пилы

Сложность процесса разводки обусловлена необходимостью отводить зубцы в сторону на одинаковое расстояние. Этого можно добиться, применяя заводское приспособление для разводки циркуляционных пил. Каждый зуб нужно начинать разводить с середины его размера. Для разных по плотности древесных материалов степень разводки зубьев должна быть своя, но, не углубляясь в подробности, можно сказать, что на распиловку мягких пород разводят шире, чем на твердые.

Различают три основных способа разводки:

1. Разводка зачищающего типа. Этот метод сводится к тому, что зуб через два остается на своем месте без изменения, остальные отклоняют в разные стороны. Такая подготовка пилы хороша для работы с твердотельной древесиной.
2. Вариант классической разводки, когда поочередно зубья пилы отводят то вправо, то влево. Этот универсальный способ можно применять практически для всех типов пил.
3. Так называемая волнистая разводка, отличительной чертой которой является отведение зубцов не на строго определенное расстояние от центра, а на разные расстояния с отклонением в пределах 0.3–0.7 миллиметров.
