Как заменить щетки на перфораторе бош

Щетки у любого электроинструмента — это часть электроцепи включения. И хотя щетки являются самым слабым местом электродвигателей коллекторного типа, без них никак не обойтись, поскольку это проводники тока от источника тока на коллектор якоря.

Основная причина выхода из строя щеток — ее истирание в процессе работы. Когда щетка снашивается до того момента, что уже нет контакта с коллектором, прерывается цепь питания и инструмент перестает работать. Кроме этой неисправности может быть еще обрыв провода, идущий от клеммы к щетке или излом пружины. Но это крайне редко встречающиеся поломки и их можно устранить без замены щеток, если последние в порядке.

Типы щеток, встречающиеся в перфораторах:

• Графитовые — обладают долгим сроком службы, но из-за твердости графита притирание их не идеально, а это отрицательно сказывается на коллекторе.
• Угольные — держат отличный контакт с коллектором, но из-за мягкости графита имеют малый срок службы.
• Угольно-графитовые — как понятно из названия, состоят из смеси графита и угля; идеальный вариант.

Когда нужна замена щеток.

Обычно запас работы щеток в перфораторах рассчитан на 80-120 часов работы, но кто же будет вести учет работы домашнего инструмента? В этом отношении удобно иметь инструмент с индикатором износа щеток или с функцией автоматического отключения при превышении предельного износа.

Но и при отсутствии столь важных функций можно определить о том, что пришла пора заменить щетки:

• в области коллектора появилось повышенное искрение;

• инструмент работает неровно, с перебоями, падают обороты и мощность двигателя.

В этих случаях нужно достать и осмотреть щеточный узел — при выявлении дефектов, описанных выше, щетки следует заменить. Дополнительным условием, когда щетки нуждаются в замене является их износ на треть от номинала (обычно около 8 мм).

Обратите внимание на следующие обстоятельство: обе щетки ОБЯЗАТЕЛЬНО меняются одновременно, даже если одна из них вполне работоспособна.

Процесс замены щеток на перфораторе несложен и справиться с ним может любой человек, тем более имеющий навыки работы с электроинструментом. Единственно, что не во всех моделях подступ к щеточному узлу одинаков — в одних моделях приходится снимать половину корпуса (древние модели), а в других достаточно снять только заднюю крышку.

В некоторых современных моделях для замены щеточного узла предусмотрено специальное окошечко, закрытое пластиковой крышечкой. В частности, это некоторые модели фирмы BOSCH.

Так что, в принципе, вся работа по замене щеток в перфораторе сводится к отысканию места нахождения щеточного узла в Вашей модели, после чего аккуратно достать оттуда щетки и также аккуратно вставить новый комплект обратно.

Посмотрев это видео, Вы поймете общий принцип работы по замене щеток перфоратора и, следовательно, справитесь с инструментом своей модели.

Независимо от марки перфоратора и его производителя, рано или поздно наступает момент неисправностей. Они бывают электрическими и механическими. Из электрических неполадок самыми частыми являются поломки, связанные с износом щёток, которые несложно заменить самостоятельно.

Щётки перфоратора

Щётки – это детали, которые являются проводниками тока от кабельного шнура до обмотки коллектора. Контакт этих элементов запускает в работу вращение якоря и регулирует его скорость. В перфораторе или дрели они с помощью переключателя управляют направлением оборотов. Даже при максимально бережном использовании инструмента имеют свойство истираться и подлежат замене.

Читать также: Конусное вальцевание мелких деталей из стального листа

Самыми распространенными причинами износа являются:

Очень жёсткая пружина
Некачественный коллектор, который своими жёсткими рёбрами стирает щетки

В случае нечастого применения электроинструмента в работе, щётки можно менять один раз в год с целью профилактики поломки. Если ваш инструмент предназначен для ежедневной интенсивной работы, к нему необходимо присматриваться. Существуют некоторые признаки, которые указывают на их изнашивание:

Искрение в коллекторе стало повышенным
Двигатель не развивает обороты, а мощность перфоратора во время работы снизилась

Почему искрит перфоратор:

Неправильная установка
Изношенное состояние
Неправильно установлены щеткодержатели
Плохое прилегание к коллектору
Детали слишком сильно прижаты
Используются комплектующие не той марки, что инструмент

Любая из вышеперечисленных причин означает: следует разобрать перфоратор и осмотреть.

Разборка удара и снятие патрона

Для ремонта перфоратора его необходимо сначала разобрать. И мы начинаем делать это с разборки картриджа.

Снимите резиновый наконечник и кольцо;
Снимите шайбу и коническую пружину;
Получаем боковые шарики (желательно магнит);
Ставим рычаг режимов работы в положение, эквивалентное максимальному, и снимаем рукоятку переключателя. Исправляем ситуацию;
Снимите заднюю накладку на рукоятке двигателя и щетку;
Открутите 4 винта возле сверла, чтобы снять переднюю крышку;
Вынимаем ствол и вал, а с помощью отвертки. Кронштейн и подшипник;
Откройте заднюю крышку и снимите переключатель заднего хода;

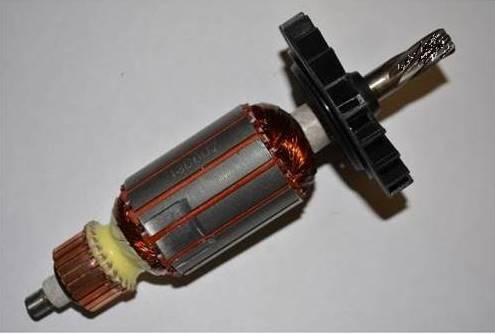

Снимите ротор, для которого мы откручиваем ребра и отсоединяем клеммы от стартера, которые также необходимо снять, сняв защитную крышку.

Замена щёток

Если пришло время в перфораторе поменять щётки, для этой задачи можно инструмент сдать в сервисный центр, а можно осуществить собственными руками, что вполне несложно. Замена в сервисном центре имеет ряд преимуществ:

Качественная работа, если это специализированный центр
Оригинальные детали, под вашу модель инструмента
Продление гарантии, если срок ещё не закончился
Кроме замены сломанной части, обычно в сервисе осматривают полностью внутренние важные детали, чистят их и смазывают

Вместе с преимуществами ремонт электроинструмента в сервисном центре имеет и отрицательные стороны:

Если отсутствует гарантия, работа оплачивается
Ремонт займёт время, придётся подождать
Сервис не всегда находится близко

Если вас не устраивают указанные неудобства ремонта инструмента в специализированном центре, лучше выполнить задачу самостоятельно.

Процесс замены деталей выполняется поэтапно:

Выключенный из розетки перфоратор необходимо раскрутить для снятия верхней крышки.
После этого с помощью небольшой отвёртки необходимо легко зацепить щеткодержатель, достать его и изъять старые детали.
В держатель вставить новые, прижать до краев, установить на место внутри перфоратора.
Проверить, чтобы щётки доставали до контактов для бесперебойной работы электроинструмента.
Закрыть крышкой и зафиксировать её шурупами.

Советы мастеров при ремонте перфоратора

При выполнении замены щёток самостоятельно специалисты рекомендуют:

При стирании одной замене подлежат обе
Во время ремонта заодно необходимо почистить коллектор от пыли и нагара
Деталь при замене лучше притереть к коллектору с помощью наждачной мелкозернистой бумаги
Лучше ставить компоненты, соответствующие модели инструмента

Замена щёток перфоратора – несложный процесс, который легко выполняется в домашних условиях.

Перфоратор – Ваш ассистент при всех видах работ по ремонту. Как досадно бы это не звучало, так же как и что остается сделать нашему клиенту тут солнцем, он то же не работает вечно. Приходит момент приходится сталкиваться с его обслуживанием не ремонтом. Чем внимательнее Вы к нему отнесетесь – тем подольше он прослужит.

Крапива, у Вашего перфоратора свалилась мощность. Об этом факте это гласит? Ожидается ремонт инструмента либо «пришло его время»? По большей части чего-то особого, наверное – просто пора поменять щетки в перфораторе

Ремонтируем вместе. Makita HR 2450. Начало.

Устройство состоит из светодиода или лампочки от карманного фонарика, пальчиковой батарейки и двух кусочков провода. Вся электрическая схема контрольного устройства представляет собой последовательно соединенные детали. Соедините батарейку с одним концом светодиода или лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электрических цепей.

Характерные неисправности перфоратора Макита 2450 и 2470 Часто встречающиеся неисправности в электрической части перфоратора Makita 2450 и Makita 2470:

перелом подводящего кабеля в месте входа в перфоратор;
выход из строя кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
износ электрических угольных щеток СВ-419, арт.191962-4, поз.65;
износ контактов переключателя реверса;
износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
короткое замыкание ротора 220-240 В, арт.515668-8, поз.54;
выход из строя обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.

В качестве пусковой кнопки используется выключатель TG813TLB-1, арт.650508-0; поз. 68.

Замена щеток производится при их полном истирании или плохом контакте. Обнаруживается данная неисправность сильным нагреванием точек мест установки электрощеток.

Отказ включения перфоратора может быть вызван истиранием контактов на переключателе реверса. Устраняется такая неисправность очень просто.

Ремонт переключателя реверса перфоратора Makita

Для ремонта переключателя реверса надо отсоединить заднюю крышку. Аккуратно отсоединить провода от кнопки. Внимательно осмотреть переключатель.

Дальнейшая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки. Сняв щеткодержатель, вы доберетесь до контактов переключателя реверса. Определите его состояние, при необходимости замените контакты.

Еще одна, часто встречающаяся электрическая неисправность, плохой контакт между статором и нижними контактами переключателя реверса.

Ремонт контакта между статором и переключателем реверса

Чтобы снять статор, необходимо отсоединить корпус редуктора (черный цвет) от корпуса статора (зеленый цвет).

Помните! В механической части ротора подшипник прижимается специальным колечком. При разборке не потеряйте его.

В зеленом корпусе размещен статор. Заглянув в середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., освободите статор. Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса.

Контакты тщательно зачистите наждачной бумагой, обработайте растворителем или спиртом. Перед сборкой подогните контакты так, чтобы они плотно входили друг в друга. Смажьте контакты техническим вазелином тонким слоем.

Сборка электрической части перфоратора производится в обратном порядке.

Что такое щетки и для чего они нужны?

Щетка – часть электрической цепи включения электродвигателя, проводник тока на коллектор якоря. Поскольку якорь вращается, за счет электромагнитного поля, то неподвижного соединения, как в статоре, быть не может. Выход из ситуации реализовали при помощи кусочков графита, который скользит по пластинам коллектора, тем самым подавая ток на секционированную обмотку якоря. В свою очередь в обмотке последнего создается магнитное поле. По закону магнетизма противоположные полюса притягиваются, это и создает движение якоря. Как изображено ниже.

Но можно сказать, что это самое слабое место коллекторных электродвигателей, так как щетки в процессе работы стираются, а угольная пыль засоряет коллектор – это ведет к нарушению нормальной работы электродвигателя.

Читать также: Как правильно пилить болгаркой трубы

Само строение щетки очень простое: контактная клемма, провод от клеммы до рабочей поверхности щетки и пружинка, которая прижимает поверхность к пластине коллектора.

С назначением щетки разобрались, теперь рассмотрим их типы. Токосъёмные щетки бывают трех типов. Как поменять патрон на перфораторе На самом деле их больше – но в перфораторах их не применяют. Например, так называемые «генераторные» (медно – графитовые, медно. угольные) щетки.

В перфораторе

встречаются щетки таких типов:

графитовые – долгий срок эксплуатации, но в силу твердости графита «притирка» не идеальна, а от этого страдает коллектор;
угольные щетки для перфоратора – хороший контакт с рабочей поверхностью коллектора, но малый срок эксплуатации;
угольно – графитовые щетки как альтернатива двух предыдущих типов.

Угольные щетки для перфоратора Bosch

Как Поменять Щетки На Перфораторе Bosch

Перфоратор. незаменимый помощник при любых видах ремонтных работ. Но, как и все под этим солнцем, оно также не вечно. Рано или поздно вам придется столкнуться с его обслуживанием и ремонтом. И чем тщательнее вы реагируете на это, тем дольше это будет продолжаться.

Например, ваш молоток потерял свою силу. Что это может сказать? Ожидается ли ремонт инструмента или «его время»? В большинстве случаев это нормально, скорее всего. пришло время заменить кисточку в дыроколе.

Что такое кисти и для чего они нужны?

Щетка является частью схемы переключения двигателя, проводника тока к клапану коллектора. Поскольку якорь вращается из-за электромагнитного поля, не может быть неподвижного соединения, как в статоре. Вывод был выполнен с использованием кусков графита, которые скользят по пластинам коллектора, тем самым подводя ток к секционной обмотке клапана. В свою очередь, в обмотке последней создается магнитное поле. По закону магнетизма притягиваются противоположные полюса, что создает движение якоря. Как показано ниже.

Но можно сказать, что это самое слабое место двигателей коллектора, поскольку щетки стираются во время работы, а угольная пыль забивает коллектор. это приводит к нарушению нормальной работы двигателя.

Конструкция самой щетки очень проста: контактная клемма, провод от клеммы к рабочей поверхности щетки и пружина, прижимающая поверхность к пластине коллектора.

С целью разборки щеток, теперь мы рассмотрим их типы. Коллекционные щетки бывают трех типов. На самом деле их больше. но они не используются во вращающихся молотках. Например, так называемые щетки «генератор» (медь. графит, медь. Уголь).

Перфоратор имеет следующие виды кистей:

графит. долгий срок службы, но из-за жесткости графита «брызги» не идеальны, и коллектор страдает от этого;
угольные щетки для перфоратора. хороший контакт с рабочей поверхностью коллектора, но короткий срок службы;
углеграфитовые щетки как альтернатива двум предыдущим типам.

Угольные щетки для уплотнения Bosch

Когда требуется замена?

Как правило, продолжительность щеток в бытовых перфораторах рассчитывается, по словам производителя, на 70. 120 часов. Но маловероятно, что владелец сеялки будет следить за временем использования инструмента. В связи с этим стоит отметить удобство такой функции, как индикатор износа щетки для молотка Makita. Кроме того, есть инструмент с системой автоматического отключения при чрезмерном износе.

Но даже если у вас нет такой топ-модели, есть признаки, которые могут определять повышенный износ рук. Они включают:

— повышенное искрение в области коллектора;
— Значительная потеря мощности перфоратора, двигатель не развивает скорость на полную мощность.

Если что-то подобное наблюдается. самое время посмотреть на состояние щеток и коллектора.

: Как Поменять Щетки На Перфораторе Bosch

Запись. Обычно для длительного использования инструментальных щеток необходимо заменять, когда их высота уменьшается от номинальной на 1/3 (примерно на 8 мм).

Если вы снимаете щетки с держателя, вы наблюдаете износ обеих щеток, который меняется, даже если износ отличается. При замене щеток настоятельно рекомендуется очистить коллектор от графитовой пыли и отложений углерода. Коллектор можно очищать бензином (желательно для зажигалок, его качество выше) или этиловым спиртом. При замене щетки обязательно втирайте ее в коллектор. это уменьшит электрическую дугу (дугу), что окажет положительное влияние как на коллектор, так и на мощность двигателя. Облицовка выполнена из мягкой наждачной бумаги, установленной на коллекторе. Когда фитинг вращается, наждачная бумага сглаживает неровности новых щеток.

Другим важным нюансом при замене щеток является степень твердости как щеток, так и коллектора. Если вы положите мягкие (угольные) щетки на жесткий коллектор. они быстро стираются. Поэтому для замены важно использовать фирменные щетки от производителя инструмента.

При замене также обратите внимание на установку щеткодержателя. Он состоит из профиля, зажима и контактной группы. В этом случае обратите внимание на состояние пружины зажима, если вы подозреваете, что она в хорошем состоянии и надежна, лучше заменить ее на новую. К счастью, это не дорого. Например, если пружина не плотная, она не будет достаточно плотно прилегать к коллектору, что увеличит искру. А это, в свою очередь, приводит к преждевременному износу коллекторных пластин. И если он подпрыгивает, самое время сделать электромотор для хорошего ремонта инструмента.

Кстати, если искрится только одна щетка, возможно, сгорел статор. Это легко определить, важно иметь устройство для измерения сопротивления. Статор имеет две обмотки, в среднем они имеют сопротивление 4 Ом каждая. Если сопротивление обеих обмоток одинаково. статор не поврежден.

Сам процесс замены описывать не следует, он прост, и для большинства перфораторов конструкция обеспечивает быструю и простую замену щетки, как для перфораторов Bosch или любых других, как показано на видео в конце обзора. Ищите специальное окно на корпусе, оно обычно закрыто пластиковой крышкой.

Замена кисти: сделать это самостоятельно или в сервисном центре?

Самый простой вариант. это доставить его в сервисный центр, например, заменить сменные щетки молотка Hitachi, но не самый дешевый.

Преимущества замены в сервисном центре:

— качество, если в уполномоченном органе;
— оригинальные кисти, также если центр разрешен;
— сохранение гарантии на инструмент, если он не истек;
— Как правило, проводится полный осмотр всех «жизненно важных» важных деталей инструмента с очисткой и смазкой.

Есть недостатки: вам приходится ждать, а если это не гарантийная работа, вы должны платить. Кроме того, сервис не всегда рядом

Есть другой способ. своей рукой. Например, заменить Skil Hammer не сложно, но

Запись. «Попытки отремонтировать инструмент самостоятельно за пределами авторизованного сервисного центра. Безусловные признаки, к которым относятся: сломанные гарантийные пломбы, складки на открытых деталях, крепежные винты, детали кузова и т. Д.», Выдержка из инструкции по штамповке.

Если инструмент находится на гарантии, то лучше взять его в эксплуатацию. Вы можете делать все правильно, но кто будет гарантировать, что из этого ничего не выйдет? И им придется ремонтировать за свои деньги. Но это всего лишь предупреждение не открывать инструмент до истечения гарантийного срока, как правило, в высококачественных моделях с умеренным использованием кисти необходимо заменить после истечения срока годности.

Каковы преимущества замены себя:

— скорость, инструмент под рукой и готов к работе;
— дешевле вы экономите на услугах мастеров;
— Вы не ожидаете, что инструмент сломается, его состояние всегда под контролем, просто загляните внутрь;
— совершенствование навыков, в том числе техническое обслуживание электроинструментов.

К недостаткам можно отнести:

— нет гарантий выполненных работ;
— могут быть проблемы с оригинальными деталями;
— страх что-то испортит, и это потеря нервных клеток.

Когда необходима замена?

Обычно ресурс работы щеток в бытовых перфораторах рассчитан, по заверениям производителя, на 70 – 120 часов работы. Но вряд ли владелец перфоратора будет вести учет времени работы инструментом. В этой связи следует заметить удобство такой функции как индикатор износа щетки для перфоратора Макита. Кроме того, есть инструмент с системой автоматического отключения при превышении износа.

Но даже если у Вас не столь топовая модель, есть признаки, по которым можно определить повышенный износ щеток. К ним относятся:

— повышенное искрение в области коллектора;
— существенная потеря мощности перфоратора, двигатель не развивает обороты на полную мощность.

Порядок определения электрических неисправностей

Видео: Болезнь Makita HR 2470 \ Перестал включаться перфоратор 2470 \ Подгорели контакты \ maintenance tool

Определение целостности электрической части перфоратора Макита. Для того, чтобы выполнить ремонт перфоратора Makita 2450 или Makita 2470 своими руками надо вооружиться приборами и инструментом. Подойдет любой тестер, набор отверток, ключи, молоток, деревянная наставка. Хорошо иметь отвертку с встроенным индикатором фазы.

Необходимо взять тестер, подсоединиться к концам вилки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, то цепь питания перфоратора цела.

Если тестер показывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.

Задняя крышка (обычно черного цвета) перфоратора снимается легко, надо только выкрутить три шурупа при помощи шуруповерта или отвертки.

Снимите крышку и при помощи отвертки отсоедините концы проводов от электрощеток. При помощи тестера или самодельного устройства, называемого в народе «аркашка», определите целостность подводящих проводов и правильную работу выключателя.

Несколько слов о простом контрольном устройстве под названием «аркашка».

Замена щеток: своими руками или в сервисном центре?

Самый простой вариант – отнести к специалистам в сервисный центр, как то замена щеток перфоратора Hitachi, но не самый дешевый.

Достоинства замены в сервисном центре:

— качество, если в авторизованный СЦ;
— оригинальные щетки, так же если центр авторизован;
— сохранение гарантии на инструмент, если ее срок не истек;
— как правило, производится полный осмотр всех «жизненно» важных узлов инструмента с чисткой и смазкой.

Есть и минусы: придется ждать и если это не гарантийные работы – заплатить. Кроме того, сервис не всегда близко…

Есть и другой путь – собственноручно. Как поменять патрон на перфораторе Например, замена щеток перфоратора Skil, это не сложно, но…

Примечание. «Попыток самостоятельного ремонта инструмента, вне уполномоченного сервисного центра. К безусловным признакам, которых относятся: сорванные гарантийные пломбы, заломы на шлицевых частях крепежных винтов, частей корпуса и т.п.». выдержка из инструкции к перфоратору.

Если инструмент на гарантии, лучше отнесите в сервис. Вы можете все сделать правильно, но кто даст гарантию, что в перфораторе ничего не выйдет из строя? И придется ремонтировать за свои кровные. Но, это просто предостережение, для того чтобы не вскрывать инструмент до завершения гарантийного срока, обычно в качественных моделях при умеренной эксплуатации щетки требуют замены по истечении срока.

Какие же преимущества у замены своими руками:

— скорость, инструмент под рукой и готов к работе;
— дешевле, Вы экономите на услугах мастеров;
— Вы не ждете поломки инструмента, его состояние всегда под контролем, достаточно лишь заглянуть внутрь;
— повышение уровня мастерства, в том числе и по обслуживанию электроинструмента.

К минусам, пожалуй, следует отнести следующее:

— нет гарантий выполненной работы;
— может возникнуть проблема с оригинальными запчастями;
— страх что – то испортить, а это потеря нервных клеток.

На самом деле замена щеток

легкая и быстрая процедура, к тому же, как правило, щетки для перфоратора идут вместе с инструментом.

Прочие механические поломки и их устранение

Кроме поломок, связанных с ударным механизмом, в перфораторе могут возникать и другие механические поломки.

Переключатель режимов

Бывают случаи, когда выходит из строя переключатель режимов агрегата. В основном, это происходит из-за засорения пылью данного узла. Чтобы починить переключатель, потребуется отсоединить его от корпуса (как это сделать см. выше) и прочистить от загрязнений. Если вы обнаружите какие-либо поломки пластмассовых частей переключателя, то его придется заменить.

Шестерни с косым зубом

Причина того, что аппарат перестал нормально работать, а именно, перестал сверлить и долбить, может крыться в износившихся зубьях на валу ротора.

Если это произошло, то зубья будут изношены и на промежуточной косозубой шестерне.

Данная проблема возникает при заклинивании инструмента или неисправно работающей муфте сцепления. Поломка устраняется заменой промежуточной шестерни и ротора двигателя.

Бур не держится в патроне

Причиной того, что перфоратор не держит бур, кроется в поломке патрона и износе входящих в его состав деталей:

произошла деформация шариков;
износилось ограничительное кольцо;
дала просадку фиксирующая пружина.

Потребуется разобрать патрон и заменить проблемные детали.

Бур застрял в перфораторе

Причины того, что бур застрял в патроне аппарата, могут быть следующие.

Перед установкой оснастки, вы не нанесли на ее хвостовик смазку. Потребуется отодвинуть уплотняющую резинку патрона и впрыснуть в место посадки инструмента WD-40.
Под шарики попала пыль. Выполните ту же операцию, что и в пункте выше.
Если вы использовали в перфораторе обычное сверло, вставленное в переходник, то также обработайте его жидкостьюWD-40, подождите пару минут, и, слегка постукивая молотком по поверхности зажима, расшатывайте в разные стороны оснастку. Обычно после этих действий зажимные кулачки разжимаются и позволяют извлечь сверло.
Хвостовик инструмента расклепался. Потребуется сначала залить жидкость WD-40 и попробовать вытащить бур. Если ничего не получается, то нужно разобрать патрон и выбить оснастку. Также можно воспользоваться советами, как достать застрявший в аппарате инструмент, из этого видео.
