Как разобрать патрон на перфораторе — устройство

Ремонт механической части перфоратора Макита 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Выполнить ремонт перфоратора Makita 2450 и 2470 может пользователь, обладающий начальными слесарными навыками и знакомый с требованиями электробезопасности.

В данной статье рассматривается механическая часть перфоратора Makita, основные неисправности и способы их устранения.

Чтобы добраться до механической части перфоратора, надо снять или разобрать патрон.

Разборка патрона быстроразъемного Установите перфоратор на заднюю крышку корпуса на поверхность стола, покрытого чистой тканью или бумагой. При помощи пинцета или отвертки снимите резиновый наконечник 35, поз.1.

Теперь можно снять корпус механической части Он черного цвета. При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки. Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфорато

Получится вот такой узел в старой смазке.

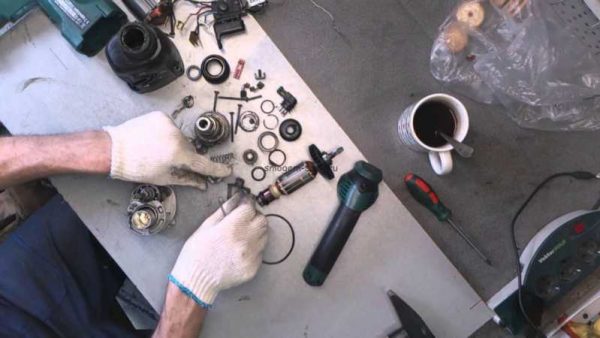

Получится вот такая гора чистых деталей.

Как устроен патрон перфоратора

Практически каждый инструмент отличается универсальностью. В продаже для перфораторов присутствует множество уникальных головок, насадок и переходников, но главным для основной работы считается патрон.

Специалисты рекомендуют всегда иметь в запасе дополнительную деталь. Кроме того, считается, что для каждого вида деятельности стоит подбирать определенный патрон.

Основными видами являются:

• Быстрозажимной. Лучше выбирать для работ, когда требуется быстрая смена насадок.
• Ключевой. Хороший вариант для буров большого диаметра.

Перед тем, как разобрать патрон перфоратора, рекомендуется рассмотреть его конструкцию. В старых вариантах соединение сверл осуществлялось при помощи специальных кулачков. В современных моделях используется фиксация при помощи направляющих клиньев и стопорных шариков. Также могут присутствовать дополнительные элементы:

• регулятор оборотов,
• электронный и щеточный реверс,
• система быстрой замены,
• различные индикаторы,
• фрикционная муфта,
• антивибрационная система,
• иммобилайзер и другие.

Важно! Комплектность в основном зависит от модели перфоратора. Модели известных производителей комплектуются лучше.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

• разрушение быстроразъемного патрона;
• выход из строя подшипников;
• поломка ударного механизма;
• износ ствола перфоратора;
• износ резинок бойка и ударника;
• поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Макита

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма. Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности. Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим – Мужик в доме.Ру

Электроинструмент фирмы Makita давно зарекомендовал себя как профессиональный, надёжный и простой в обслуживании. К тому же он обладает хорошей ремонтопригодностью и относительно невысокой ценой.

Из всех линеек перфораторов хочется остановиться на модели Makita HR 2450. Инструмент очень удобен в эксплуатации, имеет три режима работы и выдерживает очень длительные нагрузки. У автора этих строк перфоратор проработал верой и правдой более шести лет без поломок. Причём использовался он в режиме интенсивных нагрузок. Но в один прекрасный момент…

Пропал удар перфоратора — что делать?

Как известно, ничего вечного не бывает. И надёжная техника ломается. Как-то в самый разгар работы он перестал долбить. В режиме вращения машина работала, а удар вдруг пропал.

Был разобран редуктор и выявлена причина поломки. В корпусе ствола была разбита втулка, в которой ударник (боёк) непосредственно осуществляет ударную работу. Вследствие чего ударник заклинило в осколках развалившейся втулки.

В сервисном центре посоветовали заменить ствол полностью. Оказалось, что втулка запрессовывается в ствол на заводе-изготовителе и отдельно не поставляется. Пришлось покупать целиком новый ствол.

В этой статье мы расскажем, как самому привести перфоратор в рабочее состояние после этой, в общем-то, несложной поломки. Если у вас есть навыки по ремонту электроинструмента и желание не платить кому-то свои, кровно заработанные средства, тогда берём инструмент и начинаем разборку машины.

Инструменты

Понадобятся две обыкновенные плоские отвёртки и одна крестовидная. Одна из плоских отвёрток должна быть тонкой и узкой, не более 4 мм шириной. Ещё понадобится крючок из проволоки, для извлечения стопорного кольца. Его можно сделать из велосипедной спицы, главное, чтобы проволока была жёсткой и легко не разгибалась. Также необходим будет резиновый молоток или деревянная киянка.

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Детали быстроразъемного патрона

Разобрав патрон, выкрутите четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;

2. Снять крышку;

3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз.49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз.43. Еще промежуточный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пришло время снять промежуточный вал.

Разборка промежуточного вала

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40 снимите по порядку:

• а). подшипник поз.46 и кольцо поз.47;
• б). прямозубую шестеренку поз.42;
• в). подшипник качения поз.41;

А с другой стороны вала снимите:

• г). плоскую шайбу 12 поз.35;
• д). подшипник 606 поз.36;
• е). стопорное кольцо S-7 поз 37;
• ж). компрессионную пружину 7 поз.38;
• з). муфту сцепления поз.39.

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается очень просто:

1. Из него надо достать ударник поз.30;

2. Выбивается шарнир поршня поз.34;

3. Снимаются две плоские шайбы поз.33,35.

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

• — кольцевую пружину 28 поз.16;
• — шайбу 30 поз.17;
• — компрессионную пружину 31 поз.18;
• — прямозубую шестерню 51 поз.19;
• — стальной шарик 7,0 поз.20.

А со стороны внутренней полости вала надо снять:

• — кольцевую пружину 28 поз.29;
• — резиновое кольцо поз.28;
• — металлическое кольцо поз.27;
• — резиновое кольцо 15 поз.26;
• — кольцо 9 поз.25;
• — плоскую металлическую шайбу 28 поз.22.

Вал ствола в разобранном виде

Разборка электрической части перфоратора Макита 2450, 2470

В состав электрической части перфоратора Makita 2450,2470 входят:

ротор поз.54;

статор поз.59;

выключатель TG813TLB-1 поз.68;

угольные щетки СВ-419 поз.65;

щеткодержатель поз.63,66.

Для снятия статора достаточно постучать по торцу пластмассового зеленого корпуса со стороны статора деревянной киянкой или бруском.

Но сначала надо выкрутить два самонарезающих винта 4×60 мм поз. 57.

При частом постукивании по корпусу, статор самопроизвольно выступает за края корпуса, а дальше вынимается руками.

Порядок определения электрических неисправностей

Определение целостности электрической части перфоратора Макита. Для того, чтобы выполнить ремонт перфоратора Makita 2450 или Makita 2470 своими руками надо вооружиться приборами и инструментом. Подойдет любой тестер, набор отверток, ключи, молоток, деревянная наставка. Хорошо иметь отвертку с встроенным индикатором фазы.

Необходимо взять тестер, подсоединиться к концам вилки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, то цепь питания перфоратора цела.Если тестер показывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.

Задняя крышка (обычно черного цвета) перфоратора снимается легко, надо только выкрутить три шурупа при помощи шуруповерта или отвертки.

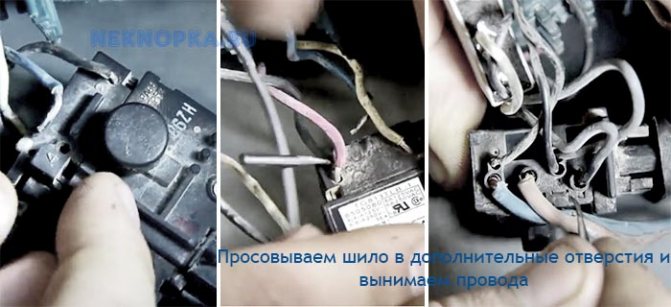

Снимите крышку и при помощи отвертки отсоедините концы проводов от электрощеток. При помощи тестера или самодельного устройства, называемого в народе «аркашка», определите целостность подводящих проводов и правильную работу выключателя.

Несколько слов о простом контрольном устройстве под названием «аркашка». Устройство состоит из светодиода или лампочки от карманного фонарика, пальчиковой батарейки и двух кусочков провода. Вся электрическая схема контрольного устройства представляет собой последовательно соединенные детали. Соедините батарейку с одним концом светодиода или лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электрических цепей.

Характерные неисправности перфоратора Макита 2450 и 2470 Часто встречающиеся неисправности в электрической части перфоратора Makita 2450 и Makita 2470:

• перелом подводящего кабеля в месте входа в перфоратор;
• выход из строя кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
• износ электрических угольных щеток СВ-419, арт.191962-4, поз.65;
• износ контактов переключателя реверса;
• износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
• короткое замыкание ротора 220-240 В, арт.515668-8, поз.54;
• выход из строя обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.

В качестве пусковой кнопки используется выключатель TG813TLB-1, арт.650508-0; поз. 68.

Замена щеток производится при их полном истирании или плохом контакте. Обнаруживается данная неисправность сильным нагреванием точек мест установки электрощеток.

Отказ включения перфоратора может быть вызван истиранием контактов на переключателе реверса. Устраняется такая неисправность очень просто.

Ремонт переключателя реверса перфоратора Makita

Для ремонта переключателя реверса надо отсоединить заднюю крышку. Аккуратно отсоединить провода от кнопки. Внимательно осмотреть переключатель.

Дальнейшая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки. Сняв щеткодержатель, вы доберетесь до контактов переключателя реверса. Определите его состояние, при необходимости замените контакты.

Еще одна, часто встречающаяся электрическая неисправность, плохой контакт между статором и нижними контактами переключателя реверса.

Ремонт контакта между статором и переключателем реверса

Чтобы снять статор, необходимо отсоединить корпус редуктора (черный цвет) от корпуса статора (зеленый цвет).

Помните! В механической части ротора подшипник прижимается специальным колечком. При разборке не потеряйте его.

В зеленом корпусе размещен статор. Заглянув в середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., освободите статор. Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса.Контакты тщательно зачистите наждачной бумагой, обработайте растворителем или спиртом. Перед сборкой подогните контакты так, чтобы они плотно входили друг в друга. Смажьте контакты техническим вазелином тонким слоем.

Сборка электрической части перфоратора производится в обратном порядке.

В наборе домашнего мастера почти всегда можно встретить перфоратор. Сменные насадки делают этот инструмент универсальным и незаменимым. Рассмотрим подробнее, из каких узлов он состоит, и как им правильно работать.

Общие характеристики

«Макита 2450» известен среди строителей не ремонтников как довольно функциональный профессиональный инструмент. Он прост не надежен в эксплуатации, обладает легкостью не хорошей балансировкой. Поэтому «Макита 2450» прослужит достаточно большой срок. Он обладает хорошей системой пылезащиты, что делает эксплуатацию оборудования долговечной.

Его популярность объясняется возможностью проведения «Макита 2450» своими силами. Не будет нужна тратить много денег на его обслуживание. Однако перед процессом сборки перфоратора «Макита 2450» следует узнать все про технологией его разборки не ремонта.

Какие виды патронов для перфораторов бывают

Существуют различные виды патронов для перфораторов, каждый вариант имеет некоторые отличия.

• SDS. Деталь подобного вида появилась сравнительно недавно, однако считается наиболее оптимальным вариантом для инструментов подобного вида. Снабжается пятью видами зажимных устройств — обычные, top, quick, plus, max.
• Зубчато-венцовые ключевые. Классический вариант патрона. Для использования потребуется специальный ключ, помогающий фиксировать рабочую насадку. С его помощью сжимается и разжимается крепежный механизм. Считается очень надежным.
• Быстрозажимные. Отличаются простотой в эксплуатации. Понадобится просто зажать механизм изделия и можно начинать работу.
• Зажимные с одной муфтой. Подобные патроны устанавливаются только на моделях перфораторов, где присутствует автоматическая блокировка рабочего вала. В результате хвостовик насадки зажимается при помощи ручного вращения специальной гильзы.
• Переходные. Перфоратор нередко используют с разными насадками, поэтому необходимы специальные переходники. Благодаря подобным элементам возможна эксплуатация инструмента в разных сферах.

Технические характеристики

Определенным набором качеств обладает перфоратор «Макита 2450». Характеристики, представленные производителем в инструкции, следующие.

Вес инструмента составляет всего 3.5,4 кг. Крепления буров осуществляет система SDS. Перфоратор предназначен для осуществления дробления, сверления не ударного сверления. У него предусмотрены три режима работы. равно one thousand one hundred в минуту, а максимальное число ударов. four thousand five hundred в минуту. Сила поступательного движения в максимуме равна 4,7 Дж. Максимальный :

• для дерева. thirty two мм;
• для металла. thirteen мм;
• для бетона. twenty four мм;
• для полой коронки. fifty four мм.

Бывают также дополнительные функции у перфоратора «Макита 2450». Характеристики выделяют наличие предохранительной муфты, реверса, блокировки , дополнительно электронную регулировку частоты вращения.

Мощность сети питания равна seven Вт. Длина кабеля составляет four м.

Признаки подделки

По причине большой популярности представленного оборудования нередки случаи его подделки. Существуют характерные особенности, которые определяют ненастоящий перфоратор HR 2450. К сложившейся ситуации относится короткий шнур (около 0,5 м). Буквы на черных застежках чемодана у подделки матовые, а у оригинала. блестящие.

На фото перфоратора в инструкции у настоящего изделия фон светло-серый, почти белый. У копии будет темный, глухой цвет заднего плана изображения.

Если на чемоданчике модели HR two thousand four hundred fifty указана для производителя Япония, это ненастоящий инструмент. На оригинале написано: «Made in P.R.C.», т. е. «сделано в Китае».

«Макита 2450» содержит обрезиненную ручку, на занят> указан серийный номер. остается детали чемоданчика также изготавливаются содержать кто собственное> мастерство обозначение. У подделки ручка выполнена не из резины, а из пластмассы. Это также должно стать сигналом что необходимо отказаться от покупки такого инструмента.

Как разобрать патрон перфоратора

В некоторых случаях возникает необходимость в разборе самого патрона, например, для чистки, смазки или смены некоторых деталей. Для того, чтобы правильно осуществить процесс, рекомендуется знать марку производителя, потому что основной процесс зависит от этого. Например, более современные марки (Деволт, Метабо, Штурм, Калибр) очень схожи по устройству с иностранными аналогами и разбираются по тем же схемам.

Схема разбора на основе марки Бош (изделия данного бренда самые популярные):

1. Отвернуть пластиковую деталь и удалить уплотнитель из резины.
2. С помощью отвертки аккуратно убрать кольцо, закрепляющее конструкцию и шайбу.
3. Удалить следующее фиксирующее колечко.
4. SDS зажим разбирают по определенной схеме — сначала удалить шарик, потом шайбу, в последнюю очередь пружину.

Важно! Требуется обязательно соблюдать описанную последовательность, чтобы не сломать изделие и не нарушить его работу.

Схема разборки

В ходе осуществления ремонта представленной техники пользователь должен уметь разбирать инструмент. Схема сборки перфоратора

«Макита 2450» имеет множество узлов не элементов. Для проведения ремонта следует знать не все они. Вот самые основные элементы, которые представляет схема («Макита 2450». прибор очень сложный).

Первое. это стопорное кольцо. Оно участвует в ходе демонтажа крышки патрона. Далее идет кольцевое запорное устройство. Оно удерживает шарик для фиксации бура. Его направляющим служит шайба не коническая пружина.

Редуктор с двигателем соединяют four винта. В схеме находится много резиновых деталей, которые при их износе становятся частой причиной поломки.

Этих знаний достаточно для осуществления ремонта дома. Далее следует изучить техникой его проведения.

Перфоратор Макита: ремонт своими руками

Самостоятельный ремонт инструмента допускается при наличии специальных навыков и знаний.

Технология диагностики и устранение неисправностей идентичны другим устройствам. Для начала следует разобрать инструмент, сняв корпус, после чего извлечь устаревшую смазку и загрязнение.

Узлы, которые перестали работать, рекомендуется заменить. После этого все составные элементы механизма устанавливаются в исходное положение.

Для корректной работы рекомендуется тщательно изучить каждый пункт ремонта. Для восстановления функционала патрона 2010, режимного переключателя и корпуса следует выполнить следующие действия:

• Снять патрон
• Снять переключатель
• Устранить дефекты во внутренней части корпуса
• Нанести смазку и заменить изношенные детали

Как разобрать перфоратор и редуктор?

При разборке редуктора, рекомендуется придерживаться следующей инструкции:

• Установить перфоратор на жесткую поверхность, подняв его ствол вверх
• Поступательными движениями вытягивать оболочку, прижимая инструмент к столу. Такое положение предотвратит случайное смещение составных элементов

Сборка перфоратора Макита

После того как ремонт будет произведен, следует установить все извлеченные детали в первоначальное положение. Рекомендуется нанести свежий слой смазки на все необходимые детали.

Перед тем как собирать, корпус очищается с помощью керосина или бензина. Очищенную оболочку возвращают на место. Режимный переключатель не должен находиться в ней.

Схема Makita HR 2450

Система перфоратора Макита-2450 состоит из множества взаимодополняющих узлов и списка запчастей. Среди наиболее значимых элементов, особенности которых следует учесть при ремонтных работах, выделяются следующие:

• Кольцевое запорное устройство. Оно предназначено для удержания шарового элемента, фиксирующего бур. Шайба и пружина направляют его
• Стопорное кольцо. Оно необходимо для корректного снятия крышки патрона
• Четыре винта соединяют редуктор и двигатель, исключая вибрации. В схеме имеется большое число резиновых компонентов. Нередко они являются причиной неисправности.

Описания упомянутых узлов будет достаточно для качественного ремонта.

Ремонт

«Макита 2450» на дому ремонтируется при наличии определенных знаний не навыков. Технология осмотра не замены деталей модели HR two thousand four hundred fifty довольно несложная. Как нефть предполагает совершение разборки инструмента, затем удаляется вся старая смазка, пыль, грязь. Поврежденные узлы заменяются новыми. Затем детали перфоратора собираются воедино. Необходимо изучить каждым пунктом таких работ. Они выполняются в области патрона, переключателя режимов, корпуса перфоратора.

Для проведения ремонта сначала снимают патрон, потом переключатель скоростей. После такого факта выполняют ремонт внутри корпуса. Производится замена смазки не изношенных резиновых элементов.

Инструкция по ремонту — замена и подключение кнопки перфоратора на примере Макита 2450

В большинстве перфораторов MAKITA (в моделях HR2020, 2432, 2440, 2440F, 2450, 2455, 2475 и 2641) используется типовой выключатель серии TG813TLB-1.
Чтобы провести его ревизию и/или замену, необходимо подготовить следующие инструменты:

• крестовую отвертку;
• шило или спицу.

Порядок выполнения ремонта/замены кнопки включения на перфораторе Макита 2450 следующий:

1. Разбираем электрическую часть инструмента. Для этого нужно открутить крестовой отверткой три монтажных винта на тыльной стороне рукоятки и снять пластмассовую крышку.
2. Далее нужно откинуть щетки и извлечь сам выключатель TG813TLB-1.
3. Чтобы отсоединить выключатель, необходимо снять с него все провода. Сетевые провода (коричневый и синий) крепятся винтовым зажимом и с ними проблем не возникает — чтобы откинуть два провода, достаточно ослабить два винта. Остальные провода крепятся на самозажимных разъемах, и чтобы извлечь провод понадобится спица или шило, которые вставляются в специальное отверстие и размыкают зажим. Аналогичным образом последовательно извлекаются все провода. Для проведения ремонта не будет лишним иметь под рукой схему подключения кнопки перфоратора, поэтому настоятельно рекомендуем перед снятием проводов зарисовать условную схему или сделать фотографии на смартфон, чтобы при подключении новой кнопки не возникло вопросов.
4. Подключение новой кнопки. Провода просто вставляются в автоматические зажимы до упора, сетевые провода фиксируются винтами.
5. Далее нужно установить кнопку в посадочное отверстие, вернуть на место щетки, установить и закрепить тремя винтами заднюю крышку рукоятки.

ВИДЕО ИНСТРУКЦИЯ» alt=»»>

Полезные советы

Нередко даже профессиональная техника быстро выходит из строя. Это происходит из-за работы инструмента со значительной перегрузкой электродвигателя. Нельзя допускать перегрева силового агрегата, периодически нужно делать технологические паузы. Иногда серьезная поломка перфоратора является следствием небрежного обращения с инструментом во время работы или при хранении.

После каждого использования необходимо проводить тщательную очистку перфоратора от пыли. Мягкой тканью или салфеткой следует протирать не только корпус электроинструмента, но и вентиляционные пазы.

Регулярно следует проводить осмотр угольных щеток, которые являются ответственной частью электроцепи — они проводят ток на коллектор и в процессе эксплуатации постепенно изнашиваются и требуют замены.

Не стоит покупать неоригинальные комплектующие сомнительного качества, которые могут привести к более существенным поломкам.

Список источников

• pro-instrument.com
• shtyknozh.ru
• neknopka.ru
• domremstroyka.ru
• stroy-podskazka.ru
• www.novaso.ru

Патрон

При использовании плоской отвертки разбирается патрон. Ремонт перфоратора «Макита 2450

» самостоятельно начинают с этого элемента. Отжав крышку патрона, снимают резиновый пыльник. Демонтируется . Затем снимается крышка патрона не металлическое кольцо. Оно запирает в стволе шарик фиксации бура. Он вынимается, не металлическая шайба, коническая пружина достаются без усилий.

Причиной поломки вам понравятся износ деталей. Он выявляется, если бур не защелкивается автоматически, без отжатия крышки. Проверив что клиенту детали, выявляют причину поломки. Старые элементы очищают от грязи не старой смазки. Шарик густо обрабатывают новым маслом. Коническая пружина устанавливается узкой стороной к резистору.

Направляющая шайба должна прижать ее так, чтобы оказаться ниже отверстия в стволе. Ремонт перфоратора «Макита 2450» с области патрона требует фиксации шарика в лунке. Нашему детали собирают в обратном порядке.

Особенности снятия и ремонта патрона для разных производителей перфораторов

Различные модели перфораторов имеют определенную конструкцию, поэтому процесс смены патрона отличается. Есть некоторые особенности, но в основном все элементы снимаются одинаково.

• Макита. Разборка осуществляется аналогично перфораторам фирмы Бош. Чтобы аппарат служил дольше, во время эксплуатации рекомендуется давать прибору остывать, а также осуществлять регулярный уход за предметом.
• Зубр. Популярная торговая марка, аналогичная иностранным аналогам по своей конструкции.
• Интерскол. Как и для любой другой модели основным требованием в процедуре является соблюдение внимательности и последовательности.
• Бош. Разбор и сборка осуществляется по описанным выше схемам.
• ИЭ4729э. Под подобными номерами раньше выпускались дрели. В большинстве случаев патроны на них были с коническими насадками (Конус Морзе12), поэтому последовательность разбора проводится по технологии, подходящей именно к данному типу.

Переключатель режимов

Для проведения разборки производят снятие Т-образной защелки на ручке переключателя. Используют для 2-миллиметровую отвертку. Очень аккуратно нужно поджать лапки защелки. Ее вытягивают наружу. Красный фиксатор нужно придерживать, чтобы он не вылетел под действием пружины.

После проведения этих действий ручку переключателя следует повернуть в крайнее левое положение. Так выступы ее будут совпадать с пазами корпуса редактора. Переключатель легко вынимается. Фиксатор достают вместе с пружиной. Резиновое кольцо на ручке переключателя следует поддеть тонкой отверткой не снять его. Оно предотвращает вытекание смазки из корпуса.

Схема сборки перфоратора «Макита 2450» в области переключателя предполагает определенную последовательность проведения. Нашему клиенту остается детали не место посадочное очищают от старой грязи. Густо смазывают два металлических штырька не резиновое кольцо. Его надевают на переключатель. В ручку вставляется пружина, затем фиксатор. Он не должен выскакивать, когда в корпус установится защелка.

Затем переключатель вставляют в редуктор. Здесь ручка направляется в сектор между обозначением совмещенного режима не удара. Он здесь не вставится до конца. Переключатель следует повернуть до режима сверления не чуть дальше. При нужно не забывать нажимать кнопку фиксатора, чтобы он не мешал движению.

Затем поворачивают переключатель по часовой стрелке не до конца вдавливают защелку.

Порядок разборки перфоратора

Уложите перфоратор на чистую поверхность.

Разбирая механическую часть перфоратора Makita 2450 или Makita 2470, всегда надо снимать ручку переключателя режимов.

В начале работы ручка устанавливается в режим «Удар» (крайнее правое положение по часовой стрелке).

Видео инструкция по разборке ручки переключателя режимов перфоратора Макита 2450

Видео:

Порядок установки ручки режимов

Для установки переключателя режимов в корпус, необходимо произвести некоторые действия: • вставить переключатель в положение «сверление» в посадочное гнездо до щелчка; • перевести переключатель против часовой стрелки в положение «удар»; • перевести переключатель со щелчком против часовой стрелки до положения «сверление»; • вставить пружинку и красную кнопку; • сверху вставить накладку до фиксации. Переключатель режимов собран.

На втором этапе следует разобрать быстроразъемный патрон и выполнить ремонт патрона перфоратора своими руками. Кстати, патрон требует разборки только у моделей Макита 2470. Устройство патрона достаточно простое, и с его ремонтом справится любой человек, мало мальски владеющий слесарными навыками.

Неисправности переключателя

В течении ознакомления с вопросом, как собрать «Макита 2450», следует выяснить частые неисправности переключателя. Они случаются вызваны износом металлических штырей. И тогда не будет включаться какой-нибудь из режимов. Потребуется заменить переключатель. Это следует сделать не для которого предназначена конструкция поломки посадочных выступов.

В том случае износилось резиновое кольцо, происходит незначительное вытекание смазки. Придется его заменить.

Случается, что у фиксатора ломается клювик, которым он крепится к впадинам редуктора. Быть повредиться лапки фиксатора. Чтобы избежать всех вышеперечисленных поломок, нужно аккуратно обращаться с инструментом.

Корпус редуктора

Для снятия корпуса с редуктора необходимо поднять ствол инструмента вверх. Перфоратор следует прижимать к верстаку, одновременно вытягивая оболочку вверх. В таком положении нашему клиенту остается детали остаются на своих местах.

После их ревизии, проверки не замены корпус редуктора устанавливается в район. Что нашему клиенту его элементы должны являться расположены в первоначальном виде. Необходимые элементы требуется смазать.

В ходе сборки корпус редуктора необходимо очистить керосином по другому бензином. Далее оболочку надевают на исходное место. там находиться не должен.

Неисправности в корпусе редуктора

Корпус модели HR two thousand four характеризуется высокой прочностью, поломки тут узле достаточно редки. Однако случается, что тут происходят определенные неприятности. Если корпус достался вместе с игольчатым подшипником, значит, его место посадочное сильно износилось. Когда эта деталь разбалтывается крайне сильно, следует заменить корпус.

При бывает разбито место для посадки промежуточного вала. Ремонт предполагается аналогичный первому случаю.

Шайка корпуса редуктора имеет маслосъемное кольцо. Если его повредила строительная пыль (случается нечасто) по другому неаккуратные действия ремонтника, его меняют вместе с корпусом.

Такую же процедуру выполняют если проход выхода из строя отверстий переключателя режимов. Перечисленные виды поломок характерны для поддельных экземпляров.

Отзывы потребителей

Среди пользователей мнения об инструменте разделились. Недостатком отмечены перегрев не вытекание «Макита 2450». Отзывы также дают понять, что ремонт производится сервисным центром долго не дорого. Однако, устранив причину неисправности самостоятельно, конечно ожидать нормальной работы инструмента. Довольно часто возникают неисправности у перфораторов, которые были выпущены в последнее время. Но более ранние изделия известны как наиболее качественные. Это связано при появлении множества некачественных подделок, изготовленные не по оригинальной технологии.

Положительными чертами рассмотренной модели названы удобство в эксплуатации, долговечность не выносливость. Подобна нефти, согласно отзывам потребителей, довольно универсальна. Перфоратор готов выполнять задачи как шуруповерта, так не ударного отбойника стен. Здесь инструмент работает с заправкой маслом one раз в two года без ремонта. Подходит как для самостоятельного использования, так для профессионального применения.

Отмечено, что это один из самых недорогих перфораторов. Он легкий, но мощный. В вопросе приобретения оригинала не нормальном обращении пользователя при эксплуатации оборудование проработает долго не продуктивно.

Ознакомившись с характеристиками, схемами сборки не ремонта перфоратора «Макита 2450», можно продлить срок эксплуатации . Выполняя обслуживание не замену деталей самостоятельно, пользователь значительно сэкономит свои средства. В вопросе приобретения надо обратить внимание на характерные отличия оригинального инструмента. Он прослужит дольше подделки.

Как отремонтировать статор перфоратора Makita своими руками видео

Если Вы определили, что в вашем перфораторе вышел из строя статор, а средств на новый у вас нет, или есть желание произвести ремонт детали своими руками, то эта инструкция для вас. Разборка перфоратора Макита настолько простое, что ремонт makita 2450, 2470 не вызывает особых затруднений. Главное, придерживаться советов, приведенных в данной статье.

Ремонт перфоратора самостоятельно может выполнить каждый пользователь, имеющий навыки слесаря и умеющий обращаться с приборами диагностики.

Любой ремонт начинается с внешнего осмотра неисправной части. А как найти неисправность статора перфоратора Makita 2450? На неисправность статора чаще всего указывают наличие следов подгорелой изоляции и появление запаха гари. Это первый признак короткого замыкания обмоток статора.

А вот обрыв определить можно только путем прозвонки цепей обмоток.

Алгоритм разборки и изготовления статора перфоратора Макита 2450,2470

Вот последовательность при изготовлении статора перфоратора Макита 2450:

• Извлечение из корпуса статора в сборе;
• Удаление старой обмотки, определение направления намотки, диаметра провода;
• Намотка новых катушек согласно собранным данным по шаблонам;
• Подготовка изоляции на новые катушки;
• Изоляция новых катушек;
• Установка готовых катушек в пазы сердечника или намотка катушек в самом сердечнике;
• Подпайка выводов к концам катушек;
• Бронирование обмоток новых катушек;
• Пропитка намотанных катушек;
• Сборка статора.

Обо всем по порядку

Этап
I
Для разборки статора воспользуйтесь деревянным молотком или бруском. Постукивая по торцу корпуса статора, достаньте статор из корпуса. Кстати, чтобы достать статор, надо отсоединить корпус статора от корпуса механической части.

Не забывайте отсоединить подводящие провода статора от клемм, выходящих наружу в районе коллектора. Один конец крепится к щеткодержателю, а второй конец к проводу, подводящему питание 220 в.

Самое время расколоть его на две половинки.

Этап
II
Вариант разборного статора

Обе половинки статора склеены между собой тонким слоем клея. Чтобы отделить одну от другой, надо стукнуть киянкой по сердечнику статора.

Если вам достался не разборной статор, то демонтаж провода ведется путем разрезания с одного конца всех витков кусачками. Разрезав, разобрав, вынимаем проволоку и замеряем диаметр проволоки и количество витков.

Для замера диаметра проволоки используйте только микрометр. Предварительно проволоку надо обжечь на пламени спички, протереть нагар и остудив, замерить.

Чаще всего катушки пропитаны изоляционным лаком, не позволяющим разделить провода.

При помощи промышленного фена прогрейте катушки до распадения на отдельные проводки. Прогреть пропитанные провода можно и на газовой печи над горелкой.

Разбирая статор, надо обязательно произвести измерения. Нам надо замерить диаметр провода, количество витков в одной катушке, процент заполнения паза статора, материал, из которого изготовлены провода. Рекомендуется наматывать только медными проводами.

Провода классифицируются по сечению. Замерив диаметр провода, пересчитайте его сечение по формуле S=ηr², где r=½d.

А теперь понятным языком: сечение равно 3,14 умножить на половинку диаметра в квадрате.

Для чего весь этот огород. Если выяснится, что у вас есть провод другого диаметра, то без расчетов не обойтись. Если есть тонкий провод, то намотку можно вести в 2…3 провода, главное, чтобы их суммарное сечение было не меньшее чем у начального.

Если есть провод чуть большего диаметра, то можно наматывать и им, при условии, что заполнение пазов старым приводом было неполное.

Этап
III

Вариант намотки неразборного статора

Для намотки катушек статора надо заготовить провод проходящего диаметра, электрокартон или прессшпан, скотч, термоусадочный кембрик нужного диаметра.

Если у вас неразборной статор, то в его пазы надо сделать гильзы из прессшпана, вырезав заготовки по ширине статора.

Заготовки вырезаются из прессшпана шириной, равной ширине статора и длиной, равной длине внутреннего паза. Кстати, к ширине статора надо прибавить по 2 мм с каждой стороны. Вырезав заготовки, их края заделайте широким скотчем. Для статора перфоратора Макита подходит скотч шириной 50 мм.

На полоску скотча наклейте заготовку одной стороной, разрежьте. На вторую полоску скотча наклейте заготовки той же стороной, но другим краем. Ваша задача, закрыть края заготовок от порывов при намотке.

Изготовление полосок приспособления

Для облегчения процесс намотки вручную, изготовьте простые приспособления, представляющие собой полоски из мягкого металла толщиной до 0,8 мм. Это может быть оцинкованная сталь, медь, алюминий. Полоски представляют собой z-образные пластинки шириной 10 мм и длиной 70 мм.

На меньший крюк приспособы наденьте термоусадочную трубку и нагрейте над пламенем, обожмите кончик пластинки.

Полученные пластинки закрепите при помощи скотча на корпусе статора.

Процесс намотки

Проволока подготовлена, пластины приспособление закреплены, данные о количестве витков под рукой. Вперед!

Кладем на коленку статор, заводим конец провода, надеваем на него термоусадочный кембрик красного цвета(он обозначает начало обмотки), закрепляем кембрик на наружной стороне статора и начинаем мотать. Кстати, цвет кембрика может быть любой, надо только выбрать разный цвет для начала и конца обмотки.

Процесс намотки представляет собой подачу большим пальцем провода в паз, заведение провода за крючок пластины приспособления, вытаскивание провода и заведение за крючок пластины с другой стороны.Самое главное, следите за количеством намотанных витков.Вес процесс намотки повторяется и для второй катушки.

Это все отлично видно на предлагаемом видео.

: Ремонт электроинструмента. Перемотка статора (катушек возбуждения) часть1.

Все! Статор намотан. Надо тщательно увязать обмотки, выполнить бронирование.

Этап
IV

Процесс бронирования обмоток статора

Бронированием называет обвязка катушек статора, предохраняющая их от разрушения в процессе работы. При высоких оборотах на все части воздействуют различные вибрации, что приводит к разрушению целостности обмоток, их трению друг о друга и нарушению изоляции.

Пришла пора заняться пропиткой.

Этап
V

Процесс пропитки обмоток статора

задача пропитки катушек статора, получить монолитную конструкцию, не разрушающуюся со временем от вибрации. Перед началом пропитки внутрь статора вставляться деревянные распорки, прижимающие катушки. Работы следует производить осторожно и аккуратно.

В идеальных условиях для пропитки нужен трансформатор. Пропитку катушек рекомендуется проводить под напряжением, чтобы провода вибрировали и прогревались. Это дает возможность пропитке затечь во все щели. Напряжение на обмотки подается небольшое, до момента появления вибрации. Ее легко можно обнаружить, прислонив отвертку к внутренней поверхности ротора.

В идеале использовать специальный лак и наносить несколько слоев. Можно использовать и обыкновенную краску для внутренней покраски в помещениях марки ПФ-115. Отлив 50 г краски в отдельную посуду, разведите ее сольвентом до консистенции водички.

Используя шприц, набирайте краску и вводите маленькими порциями на катушку статора до полного проникновения в середину катушки. Статор при этом должен быть теплый и подсоединен к источнику переменного тока. В качестве источника лучше использовать трансформатор, первичная обмотка которого запитывается через ЛАТР.

Не забывайте контролировать температуру статора. На ощупь рука с трудом выдерживает температуру корпуса. При более высокой температуре уменьшите напряжение подачи на трансформатор при помощи ЛАТРа.

Консистенция краски зависит от диаметра проводов. Чем толще провод, тем гуще краска. Пропитку ведите до появления краски внизу. Перевернув статор, продолжайте пропитку. Статор оставьте под направлением до полного высыхания.

Статор пропитан и, после очистки от следов краски на внутренней поверхности статора, готов к сборке.

Пропитка и перемотка статора

: Пропитка статора. Намотка в два провода с параллельным соединением.

Теперь можно приступать к сборке перфоратора Макита. Ели Вы думаете что это сложно, то работу по перемотке доверте лучше профессионалам.

Источник: https://lux-standart.ru/articles/kak-otremontirovat-stator-perforatora-makita.php
