Как разобрать болгарку интерскол ушм 125 900

Основные используемые модули

1. Корпус, обычно изготовленный из специального ударопрочного пластика.
2. Мощный электрический двигатель.
3. Качественный редуктор.
4. Плавный пуск.
5. Включатель электродвигателя.
6. Система SJS. Наличие позволяющей вести бухгалтерский учет (софт) позволяет инструменту работать плавно без скачков. Сегодня, подобна нефти отключает болгарку для которого предназначена конструкция заклинивания диска, максимально снижает вибрацию. Подобна нефти спасает оператора от получения тяжелых травм.
7. Защитный кожух.
8. Дополнительная рукоятка. С ее помощью конечно удерживать болгарку в свое время выполнения работы. Такую рукоятку конечно установить различных положениях, что придает инструменту универсальность.

Особенности конструкции угловой шлифовальной машины Bosch

Особенность конструкции болгарки Bosch представлена в применении в редукторе в качестве опорного подшипника ведомой косозубой шестерни игловатого подшипника.В перфораторах Bosch ведомая шестерня на валу шпинделя крепится прессованием.
В болгарках Bosch малой мощности, в каких в редукторах ставятся прямозубые шестерни, предусмотрена установка регулировочных прокладок. Такая конструкция позволяет восстанавливать работоспособность контакта шестеренок, понижая толщину прокладки. Косозубые шестерни при больших оборотах инструмента изнашиваются существенно меньше прямозубых.

Среда работы болгарок в большинстве случаев представляет собой запыленное место. Пыль представляет основную опасность, приводящую к выходу из строя электроинструмента, влюбчивая и болгарки.

Как снять подшипники с ротора болгарки Bosch

Для демонтажа подшипников с ротора поз.803 болгарки Bosch рекомендуется использовать съемники.

Подшипник поз.15 около коллектора снимается просто, а вот для снятия подшипника поз.14 со стороны крыльчатки осложняется тем, что нужно выполнить ряд предварительных операций.

Подшипник поз.15 закрыт мягеньким резиновым гнездом. Подобная резиновая защита поз.33 закрывает и подшипник поз.14.

Для демонтажа подшипника поз.14 нужно открутить гайку поз.45, снять прямозубую шестерню поз.17 и пластиковую защиту поз.33. Применяя съемник можно просто демонтировать подшипник с вала ротора.

А если нет съемника? На выручку придут тиски, две железные полосы и молоток с наставкой из мягенького металла.

Разборка болгарки Bosch

Неисправности регуляторов оборотов

В болгарках серии Bosch

, в особенности малой мощности, установлены регуляторы частоты вращения. Доступ к регулятору частоты вращения осуществляется методом вскрытия ручки корпуса статора, держащейся на одном торцевом винту.

Спектр частоты вращения регулятора можно выставлять потенциометром, сокрытым в панели ручки.

Неисправный регулятор снимать довольно просто, так как крепится лишь на направляющей.

Ремонт регулятора оборотов УШМ представляет собой непростой процесс, выполнение которого просит не только лишь особых познаний, но инструментов и оснастки.

Если регулятор оборотов вышел из строя, а нового нет, то отсоедините подводящие провода и установите перемычку.

Красноватым показана перемычка, устанавливаемая при выходе из строй регулятора оборотов.

Ремонт статора

Ремонт углошлифовальной машины bosch

содержит в себе и восстановление статора. Главным признаком выхода из строя статора является самопроизвольное повышение оборотов работающей болгарки, которые нереально уменьшить регулировками.Пригоревшая обмотка статора меняет цвет, становится темнее. Сердечник статора от высочайшей температуры также темнеет.

Статор перематывать проще, хотя и тут нужно соблюдать определенные правила и последовательность.

Если вы сняли крышку корпуса статора, пристально осмотрите состояние угольных щеток и ламелей коллектора ротора.

Длина угольных щеток не должна быть наименее восемь мм. Кстати, в болгарках Bosch используются угольные щетки с «выстрелом», устройством, останавливающем работу болгарки при малой длине угольной щетки.

Ламели коллектора не обязаны иметь следов нагара либо износа. Нагар просто удаляется с помощью ваты, смоченной в спирте.

Основные неисправности в процессе эксплуатации болгарки

Чтобы не распыляться в таком вопросе, как определение основных неисправностей в процессе эксплуатации болгарки давайте сразу исключим те ее элементы, которые в априори не могут выйти из строя, ну разве что способом специального вредительства. Поэтому такие детали, как корпус болгарки, корпус редуктора, силовой кабель, защитный кожух, рукоятки, кнопка фиксации планетарной шестерни можно не рассматривать. У нас остаются неисправности, возникающие в электродвигателе, редукторе и, как ни странно, в гайке крепления рабочего диска.

Неисправности, возникающие в работе электродвигателя болгарки

Понятно что все эти неисправности приводят либо к полной остановке электродвигателя, либо к неудовлетворительной его функциональности. Так что же может быть?

Ротор болгарки

Перед электродвигателем находится резисторное сопротивление, которое может по тем или иным причинам просто перегореть. Поэтому нельзя упускать из внимания этот факт.

Естественный износ щеток. Визуально это можно определить по интенсивному искрению, которое можно наблюдать в прорези корпуса болгарки, а также при остановках электродвигателя при увеличении нагрузки на рабочий диск. Устраняется простой их заменой, но при этом нужно учесть что сам коллектор якоря также может быть подвержен реставрации. Дело в том что при износе щеток на поверхности коллектора образуется налет, препятствующий контакту щеток с пластинами коллектора

Поэтому перед тем как ставит новые щетки обратите внимание на состояние коллектора. Проблема может быть решена при помощи мелкой «наждачки» или что еще лучше обращением к специалистам, которые снимут этот налет на специальном оборудовании.

Выход из строя подшипников или посадочных мест под них

Признаками этой неисправности может быть на явность вибрации корпуса болгарки, повышенный шум, а также чрезмерный нагрев корпуса болгарки. В этом случае подшипники, также как и корпус, редуктора подлежат замене.

Есть еще одна деталь, которая оказывает влияние на работу электродвигателя и о которой мы забыли упомянуть – это крыльчатка прямого охлаждения. При ее поломке электродвигатель может перегреваться что в итоге может привести к выходу из строя как щеток, так подшипников.

Неисправности редуктора болгарки

После ремонта редуктора старую смазку лучше заменить

• Самое «больное» место в конструкции редуктора – это поломка зубьев солнечной и планетарной шестерен. Признаки этого «горя» настолько очевидны что о них не стоить говорить, но тем не менее: повышенный шум и ощутимая вибрация указывает на то, что нужно проверить целостность шестерен.
• Шум и вибрация, правда, меньшей силы, может возникнуть также при износе подшипников, на которых вращается ось редуктора. И в первом, и во втором случае детали, вышедшие из строя, нужно заменить.
• Не исключена возможность выработки посадочных мест подшипников. Здесь уже без замены корпуса не обойтись. Некоторые «народные умельцы» решают проблему насечками на поверхности посадочных мест. Это может дать положительный эффект в течение часа работы болгарки, а потом все равно мы приходим к необходимости замены корпуса.

Заклинивание гайки крепления рабочего диска болгарки

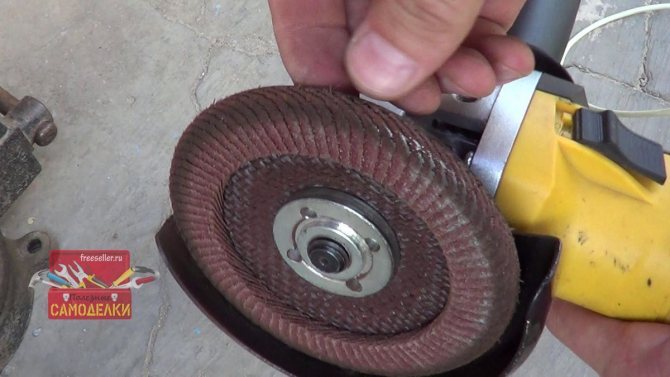

Гайка вместе с шайбой

Сама по себе гайка может выйти из строя когда по каким-нибудь причинам нарушена ее резьба. Однако, часто владельцы болгарок сталкиваются с такой проблемой, как зажим гайкой до такой степени что специальным ключом ее просто невозможно открутить. Устраняют эту проблему каждый как умеет: разрушают рабочий диск до основания, спиливая его ножовкой по металлу, стараются сбить гайку всеми возможными способами, после которых выкидывают весь инструмент в мусор. Чтобы с вами этого не произошло, приобретите в магазине или на рынке специальную гайку, изготовленную как одно целое с вращающейся шайбой, и проблема уйдет сама собой.

Даже самый качественный инструмент через какое-то время может сломаться, не говоря уже о дешевом «ширпотребе». Болгарка также не является исключением. Этот инструмент приобрел популярность из-за своей многофункциональности и удобства в работе. Существует большое количество моделей болгарок, устройство которых и принцип работы существенно не отличается друг от друга. Во время эксплуатации инструмент может сломаться. Ремонт в мастерской выйдет в кругленькую сумму, поэтому многие умельцы осуществляют ремонт болгарки своими руками.

Общие правила ремонта электроинструмента

Правила техники безопасности при ремонте угловой шлифовальной машины такие же, как и при ремонте любого другого электроинструмента. Очистка от пыли, разборка и сборка проводится только при полностью обесточенном устройстве. Работы по ремонту необходимо проводить на диэлектрической поверхности, а источник питания должен быть оснащен автоматом защиты от короткого замыкания. Категорически запрещается проворачивать вручную шпиндель УШМ, если она включена электросеть. Также запрещено выполнять пробные включения в процессе или после ремонта при установленном на шпинделе отрезном диске.

Ремонт, подготовка к работе, необходимые инструменты

Мультиметр Зубр. Фото 220Вольт

Перед выполнением ремонтных работ выполняется диагностика с целью определения деталей и узлов, по причине которых болгарка не может нормально функционировать. Электрическая часть УШМ осматривается визуально на предмет нахождения следов от подгорания поверхности в местах короткого замыкания. При отсутствии после осмотра явных признаков неисправностей электрическая часть проверяется прозваниванием с помощью специальных приборов (мультиметра, индикатора короткого замыкания и других). После нахождения и анализа повреждения принимается метод его устранения.

Существуют два основных способа ремонта статора своими руками:

• Из корпуса болгарки извлекается сгоревший статор. В специализированном магазине приобретается идентичный вышедшему из строя устройству и используется в УШМ вместо него.
• Сгоревшая обмотка удаляется с корпуса сердечника и наматывается новая, соответствующая старой по количеству витков и диаметру проволоки.

Прозвонка и перемотка

Если причиной поломки болгарки стал сгоревший статор, прозвонкой выясняется более детально, какая его часть к этому причастна. При наличии дефектов в обмотках катушки некоторые пользователи самостоятельно перематывают новые. Подробное описание производства таких работ по ссылкам «Как прозвонить статор болгарки» и «Перемотка статора болгарки своими руками».

Замена

Для болгарки модели DWT в следующем видео был приобретен новый статор взамен сгоревшего. Новый статор позиционировался как узел именно от болгарки данной модели. Подробно описан процесс разборки УШМ до извлечения из корпуса неисправного статора. При осмотре внешнего вида купленного нового и старого статоров наблюдалось некоторое различие. Однако, после сборки и проверки на работоспособность выяснилось, что они практически никак не влияют на работу болгарки.

Сгорел, перемотка

Автор следующего видео из соседнего с Россией государства, испытывая затруднения с покупкой нового статора вместо сгоревшего от болгарки российского производства модели «Интерскол», принял решение самостоятельно его перемотать

Здесь важно обратить внимание на опыт, который получил автор в процессе перемотки провода. Нельзя ослаблять его натяжку, иначе катушка не сможет поместиться в углублениях статора. Со второго раза намотка прошла успешно

Со второго раза намотка прошла успешно.

Пропитку лаком, описанную при ремонте, не следует копировать один к одному. Потому что обычный столярный лак не обладает нужными электроизоляционными свойствами. При затруднениях с выбором пропиточного вещества лучше использовать материал на основе эпоксидной смолы, которую легко найти. Качество пропитки улучшится, если статор нагреть, а не ждать пока лак перестанет проникать внутрь обмотки.

Бош, замена

В следующем видео автор ремонтирует болгарку модели Бош. Работа в сильно запыленной атмосфере, конечно, может быть причиной сильного износа ламелей коллектора, но за однозначную причину выхода из строя обмоток статора ее принимать никак не стоит. Здесь следует еще рассмотреть другие условия эксплуатации (перегрузка, длительность работы и другие).

Диагностика у автора носит характер гадания на кофейной гуще. Резкая перемена от сгоревшего ротора, который оказался еще вполне работоспособным, к обгоревшей изоляции на статоре, действительно вышедшем из строя, говорит об отсутствии системного подхода в ремонтных работах.

Во время разборки болгарки статор освобождается из корпуса под действием сильных ударов молотка. Он хоть и деревянный, но достаточно сильные удары могут нанести повреждение выступающим частям корпуса.

Почему сразу не сделать выводные концы статора нормальной длины, остается загадкой. Автор дважды делает одну и ту же, весьма трудоемкую работу толком не объясняя причин.

Возможные электрические неисправности

Неисправности электрической части болгарки Bosch условно можно разделить на простые и сложные.

Простые неисправности электрической части болгарки Bosch

Если Вы включили болгарку, а она отказывается работать, начните искать неисправность с обрыва провода подачи питания. Чаще всего обрыв провода проявляется в месте входа в болгарку или в вилку. Не допускайте скруток, это приведет к короткому замыканию в инструменте.

Для определения такой неисправности необходимо вскрыть крышки ручки болгарки. В болгарках Bosch до 1000 Вт крышка крепится одним винтом в торце. У болгарок Бош свыше 1000 Вт крышка ручки крепится несколькими винтами.

При помощи тестера прозвоните цепи питания от входной вилки поз.5 до выключателя. При целой цепи переходите к проверке работы выключателя. В болгарках Bosch применяются простые выключатели, управляемые рычагом включения.

Но электрические контакты выключателя подгорают и становятся причиной отказа работы болгарки. Восстанавливать контакты пластмассового выключателя нецелесообразно, надо менять на новый.

Если выключатель цел, при помощи тестера проверьте наличие цепи от каждого штырька вилки до каждой угольной щетки.При целых цепях болгарка должна включаться. Если не вращается, то неисправность по механической части. Возможно заклинивание шестеренок или разрушение подшипников.

Проверка электродвигателя

Если ваша болгарка Бош набирает обороты вне зависимости от вас, начинает сильно греться, искрить, надо обратить внимание на целостность обмоток ротора, статора. Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора

Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором

Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора. Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором.

Как определить неисправность ротора

Ремонт ротора представляет собой сложный технологический процесс, доступный мастерам с прямыми руками.

На неисправность ротора указывает падение оборотов двигателя, появление у одной из щеток длинного искрящегося следа. Это первый признак короткого замыкания витков обмотки якоря.

Ремонт ротора предпочтительно выполнить в специальных мастерских. А можно перемотать и самостоятельно, если вы решили сами произвести ремонт болгарки Bosch своими руками.

Темный цвет обмотки ротора и подгоревшие ламели коллектора указывают на короткое замыкание в цепях ротора. Неисправность устраняется только заменой на новый ротор.

Ремонт статора

Ремонт углошлифовальной машины bosch включает в себя и восстановление статора. Основным признаком выхода из строя статора является самопроизвольное увеличение оборотов работающей болгарки, которые невозможно уменьшить регулировками.Подгоревшая обмотка статора меняет цвет, становится темнее. Сердечник статора от высокой температуры также темнеет.

Статор перематывать проще, хотя и здесь надо соблюдать определенные правила и последовательность.

Если вы сняли крышку корпуса статора, внимательно осмотрите состояние угольных щеток и ламелей коллектора ротора.

Длина угольных щеток не должна быть менее 8 мм. Кстати, в болгарках Бош применяются угольные щетки с «выстрелом», устройством, останавливающем работу болгарки при минимальной длине угольной щетки.

Ламели коллектора не должны иметь следов нагара или износа. Нагар легко удаляется при помощи ваты, смоченной в спирте. Перегрев статора и короткое замыкание ротора

Видео: Минутка вандализма) (17) Болгарка Бош GWS 850 CE / к чему приводит полировка болгаркой

Неисправности регуляторов оборотов

В болгарках серии Бош, особенно малой мощности, установлены регуляторы частоты вращения. Доступ к регулятору частоты вращения осуществляется путем вскрытия ручки корпуса статора, держащейся на одном торцевом винту.

Диапазон частоты вращения регулятора можно выставлять потенциометром, скрытым в панели ручки.

Неисправный регулятор снимать достаточно легко, поскольку крепится только на направляющей.

Ремонт регулятора оборотов ушм представляет собой сложный процесс, выполнение которого требует не только специальных знаний, но инструментов и оснастки.

Если регулятор оборотов вышел из строя, а нового нет, то отсоедините подводящие провода и установите перемычку.

Красным показана перемычка, устанавливаемая при выходе из строй регулятора оборотов.

Схема коллекторного двигателя с переключателем направления вращения

Итак, вскрываем аппарат и видим кучу пыли и грязи которая скопилась за долгое время эксплуатации, все это вычищаем и вымываем салфетками и обезжиривателями.

Проверяем щетки, и все электрические соединения на клеммах поджав и почистив, вытаскиваем ротор коллекторного электродвигателя и проверяем его визуальным осмотра обмотки и пластин, что бы ничего не заедало, подшипники должны быть целыми без трещин, а вращаться они должны свободно без заклиниваний, шумов и люфтов.

Далее приступаем к выключателю, он как оказалось, и стал виновником, тут кнопка выключатель коммутирует сразу два проводника цепи. Сам привод рычаг продуваем силиконовой смазкой, чтоб он легче ходил в своем пазу направляющей до самого выключателя.

Выключатель можно снять и разобрать, отремонтировать выгоревшую половинку не смог, поэтому замкнул один из проводов напрямую, а второй теперь служит для включения и выключения.

Контакт со временем отошел в выключателе, начал искрить и греться и часть его расплавилась.

Можно конечно заменить целиком выключатель, что было бы правильно, но владелец хотел максимально по дешевле, так как инструмент не сильно дорогой, да и не новый уже, поэтому пришлось вот так и поступить, новый выключатель стоит в городе порядка 400-500 рублей, что не очень-то и дешево.

После сборки болгарки, обязательно тестируем и проверяем на холостом ходу режимы работы прежде чем отдать её владельцу.

Так, вкратце опишу что к чему и почему. Мне эти болгарки весьма по нраву, проверенные годами. Есть свои болячки, которые оцениваю как совершенно не значительные. Один из самых главных ее плюсов — очень надежный редуктор, шестерни и корпуса в целом, мощный мотор, удобные габариты. Прошлая, она же еще имеется, сгорела после двух лет моих над ней издевательств. Ротор на той я не менял, решил просто купить новую, так как сомневался в качестве запчастей, побаивался что за оригинал могут липу выслать, или в целом качество не то. Но с той новой приключилась неприятность, судя по всему какая-то металлическая окалина, попала внутрь канала якоря и замкнула его. Порылся, подобрал интересный вариант внушающий доверие и заказал в паре с двумя комплектами щеток на заказ, которые тоже весьма приличны с виду, и внушают доверие. ) В общем-то все это, хотел сделать со старой, пока жива новая, но кто знал. В общем, вот видео, там и сравнения, и описание процесса ремонта с советами что да как. Надеюсь вам понравится. )

Позже, через часик или два, дополню коротеньким видео с итогами так сказать. )

Вопрос, это только у меня Movavi такие лаги выдает? Кажись на мыло его…

За одно вот вам ссылка, где брал, с моей стороны никаких жалоб и претензий, проверил сам, всем доволен. rotorua.com.ua/product/ja…lgarki-interskol-125-900/

Как правильно разобрать редуктор болгарки

При ремонте редуктора любой болгарки самой сложной задачей является снятие шестеренок и выпрессовка опорного подшипника.

Разборка редуктора начинается со снятия крышки редуктора поз.1 и отсоединения корпуса статора и освобождения ротора поз.2. Освободившийся ротор зажимают в тисках и выкручивают гайку крепления поз.3 ведущей малой шестерни.

В крышке редуктора запрессован подшипник шпинделя. Чтобы достать подшипник, в некоторых болгарках следует снять стопорное кольцо, фиксирующее опорный подшипник, и извлечь подшипник.

Разрушенный подшипник поз.1 в корпусе редуктора поз.2 легче всего достать , поддев его отверткой.

В других моделях шестеренку в шпинделе фиксирует стопорное кольцо.

Ведомая большая шестерня на шпинделе крепится несколькими способами:

1. Шестерня напрессовывается на шпиндель.
2. Шестерня крепится шпонкой.

Ведущая малая шестерня либо на валу накручивается по левой резьбе (в некоторых моделях Спарки, резьба правая), либо фиксируется шпоночным соединением и зажимается гайкой.

Как снимать шестеренки редуктора

В болгарках до 1000 Вт применяются прямозубые шестеренки, а в углошлифовальных машинках используются косозубые шестерни.

Шестеренки крепятся в различных болгарках по-разному. Ведущая шестерня крепится на валу ротора шпоночным соединением или устанавливается на резьбе. Ведомая шестерня крепится на валу шпинделя посадкой с натягом или при помощи шпоночного соединения. Подробно о том как снять шестерни и подшипник с вала.

Ремонт шестеренок заключается в их замене, причем только в паре.

Продолжительная и бесперебойная работа редуктора зависит от наличия достаточного количества смазки и своевременной ее замены.

Ремонт кнопки фиксации шпинделя

Кнопка фиксации шпинделя предназначена для быстрого снятия рабочего инструмента.Кнопка ломается при нажатии на нее в момент вращения диска. Ремонт болгарки заключается в полной замене кнопки.

Кнопку следует нажимать только в состоянии полной остановки болгарки.

Что чаще всего ломается на болгарках разных марок

Практически не имеет никакого значения, какой марки ваш инструмент DeWalt или Intertool. Рано или поздно наступит необходимость приступить к ремонту болгарки, выполнить который можно легко и быстро, если правильно определить поломку. Главная причина возникновения поломок УШМ заключается не в качестве этого инструмента, а в том, что мастера в большем числе их неправильно эксплуатируют. Как можно неправильно эксплуатировать угловую шлифмашинку?

По предназначению различают два типа углошлифовальных машинок:

• Бытовые — категория электроинструмента, главное назначение которого заключается в применении их по дому. Они не подходят для постоянных и продолжительных нагрузок, так как детали изготовлены из низкопрочных материалов. Работать бытовыми углошлифмашинками можно не больше 10 минут непрерывно, после чего нужно сделать паузу на аналогичный промежуток времени, чтобы дать остыть двигателю и прочих составляющим. Естественно никто не засекает время, сколько он работает агрегатом. Когда возникает необходимость, мы берем в руки инструмент и выполняем поставленную задачу до конца. Продолжительность работы агрегатом при этом может составлять от 10 минут до 1 часа, посредством чего в результате и возникают поломки УШМ. Бытовые болгарки могут служить намного дольше профессиональных, но при условии их правильной эксплуатации. Если понадобится ремонт бытовой болгарки своими руками, то специалисты рекомендуют лучше сразу купить новый инструмент
• Профессиональные — особый вид электроинструмента, главное назначение которого заключается в продолжительности работы прибором. Их составные детали изготавливают из прочных и качественных материалов, поэтому они выносливы и устойчивы к продолжительным нагрузкам. Работать профессиональными болгарками можно непрерывно по 40-50 минут, и не переживать о том, что может перегреться двигатель. Они на это рассчитаны, поэтому если вы сталкиваетесь с ситуацией, когда ваш бытовой агрегат часто выходит из строя, то значит надо перейти на профессиональные модели. Особенно это касается мастеров, которые в целях экономии покупают бытовые модели, но при этом работают ними по стройке, эксплуатируя по 8-10 часов в сутки

Зная отличие между бытовыми и профессиональными моделями, облегчается выбор электроинструмента. От выбора электроинструмента и его применения зависит, как часто понадобится выполнять своими руками ремонт болгарок.

Разберемся в вопросе о том, что же чаще всего ломается на болгарках. Чаще всего встречаются следующие признаки неисправностей:

1. Не включается прибор — при очередной необходимости воспользоваться УШМ, обнаруживается, что она не работает. Причинами такой неисправности могут выступать такие факторы: отсутствие питания в розетке, поврежден сетевой провод, отошли контакты, сломалась кнопка или стерлись щетки. Зачастую, как показывает практика, изнашивается на угловых шлифмашинках место входа сетевого кабеля в конструкцию корпуса. Именно здесь и надо искать место, где повредился контакт
2. Ток в прибор поступает, но двигатель не работает — это означает, что с высокой долей вероятности из строя вышла кнопка. На болгарках кнопки неремонтируемые, поэтому после небольшой проверки, ее следует просто заменить
3. Искрение агрегата во время работы и возникновение запаха гари — это значит, что пришла пора заменить графитовые щетки. Они имеют соответствующий ресурс, поэтому признаки искрения в области расположения щеток означают, что они стерты и качество контакта низкое
4. Появление посторонних звуков после запуска мотора — треск и звонкий звук являются признаками износа подшипников или шестерней. Чтобы выяснить точную причину гула инструмента, его понадобится разобрать и осмотреть механические детали

Это основные виды неисправностей, выявить которые может даже новичок. Подшипники и щетки принадлежат к категории расходных деталей, поэтому не удивляйтесь, если через полгода эксплуатации агрегата возникнет необходимость их замены. С простыми видами поломок на болгарках все понятно, но часто бывает так, что все вроде проверено, а инструмент не работает. Что же делать в такой непростой ситуации? Для этого нужно углубиться в тематику ремонта болгарок, и попытаться понять, что же является причиной. Часто в таких случаях помогает «метод тыка», но мы на него не будем опираться, чтобы не пострадать. Рассмотрим все виды дефектов и поломок на болгарках, а также особенности их выявления и устранения.

Особенности конструкции

Угловые шлифовальные машины Metabo имеют ряд запатентованных конструктивных особенностей.

• Рукоять VibraTech, которая снижает вибрацию, ощутимую человеком, работающим с прибором, на 60%. Это позволяет вполне комфортно использовать прибор долгое время.
• Муфта Metabo S-automatic, которая обеспечивает безопасность во время работы. Данная конструкция предотвратит опасные рывки в работе инструмента, если вдруг у вас заклинит диск.
• Зажимная гайка Quick, которая позволяет заменить круг болгарки, не используя ключ. Данное устройство стоит не на всех моделях УШМ Metabo.
• Дисковый тормоз позволяет полностью застопорить диск болгарки в течение нескольких первых секунд после выключения прибора. Установлен на машинах серии WB.
• Кнопка включения хорошо герметизирована и предотвращает любые электрические пробои. Кроме того, она оборудована защитным предохранителем, который предотвращает несанкционированное включение прибора.
• Технологические прорези в корпусе обеспечивают отличную вентиляцию двигателя, тем самым не давая ему перегреваться при длительной работе.
• Редуктор в болгарках Metabo сделан полностью металлическим, что позволяет быстро отводить тепло, а значит, продлевает жизнь всему механизму.

Диагностика неисправностей в работе УШМ

Перед тем как пытаться разобрать УШМ, нужно провести диагностику поломки. Перед окончательным выходом из строя могут появляться такие признаки:

• наблюдается сильная вибрация;
• щетки коллектора могут искрить;
• мотор может включаться с утробным гудением;
• подклинивают подшипники вращения;
• наблюдается запах или дым из корпуса.

Проверка электрической части

В электрическую часть инструмента входят такие элементы:

• электрический двигатель;
• кнопка включения;
• электронный блок для управления скоростью вращения.

Проверка цепей питания

Вначале нужно оценить целостность сетевого шнура. На нем не должно быть повреждений. Также можно включить тестер в режим вольтметра и оценить входное напряжение в УШМ. Оно должно быть 220 В.

Проверка блока пуска и управления

Затем рекомендуется протестировать работу кнопки пуска

Немаловажное значение имеет функционирование электронного блока управления. Нередко контакты выключателя окисляются или засоряются

Диагностика ротора — как «прозвонить» якорь тестером?

Для оценки работы ротора нужно воспользоваться тестером. Для этого мультиметр нужно включить на 200 Ом и поочередно оценить сопротивление обмоток. Если оно совпадает на всех участках, это говорит о целостности якоря. В противном случае элемент подлежит замене.

Диагностика статора электродвигателя

При исправности якоря все манипуляции проводят со статором. При этом рекомендуется оценить сопротивление обмоток. При перемотке катушек нужно использовать специальный шаблон из фанеры.

Перемотка статора обладает некоторыми особенностями

Проверка механической части машины

Для выявления поломок механических элементов рекомендуется разбирать корпус устройства. Обычно крышка редуктора фиксируется с помощью 4 шурупов. Их нужно открутить, чтобы добраться до пары шестерней.

Осмотр шестерней редуктора

При осмотре зубчатой передачи нужно оценить прочность крепления шестерней

Немаловажное значение имеет объем смазки и определение структуры зубьев

Проверка стопорной кнопки

Этот элемент является подпружиненным стальным штоком, который препятствует вращению рабочего вала. Кнопку применяют при смене режущих дисков. Поломки возможны при заклинивании диска. Также они случаются при включении двигателя с нажатой кнопкой.

Осмотр фланца для крепления насадок

Диск болгарки крепится фланцевым резьбовым зажимом. Он отличается простой конструкцией, потому ломается очень редко. При осмотре нужно ознакомиться с состоянием резьбы. Если необходимо, эту деталь можно обработать солидолом.

Проверка подшипников вала ротора

Для оценки работы этих элементов их нужно визуально осмотреть. Исправные подшипники обладают однотонным цветом и легко вращаются при прокручивании.

Как разобрать УШМ

При выявлении причин неисправности нужно начинать ремонт УШМ

Важно знать, как разобрать болгарку. При этом нужно соблюдать такие правила:

• отключить устройство от сети;
• поместить инструмент на хорошо освещенный стол или верстак;
• придерживаться порядка разборки и обратной сборки устройства.

Основные неисправности, их причины и диагностика

Основные поломки и причины:

1. Горит, искрит и дёргается. Причины: нарушение изоляции обмотки якоря, износ щёток, коллектора, засорение щёткодержателей. Даже после замены щёток болгарка искрит и дёргается, если щёткодержатели засорены.
2. Хлопающий звук. Щётки или межвитковое замыкание любой из обмоток.
3. Хрустящий звук. Причина в подшипниках.
4. Механический гул и сильное постукивание. Неисправность редуктора.
5. Болгарка перестала работать, не включается. Если диск вручную крутится туго или не крутится, причина в редукторе. Если крутится легко, проверить электрические цепи. Если цепи работают, проверить двигатель и щётки.
6. Сломалась кнопка фиксации шпинделя. Причина в нажатии на неё во время вращения диска или в заклинивании диска.
7. УШМ работает урывками. Проверить двигатель на межвитковое замыкание.
8. Вибрирует. Причина в механике. Проверить подшипники, вал ротора и редуктора.
9. Греется. Если нагревается в области двигателя, то причина в износившихся щётках или коротком замыкании витков обмоток. Если греется корпус редуктора, то высохла смазка или износились шестерни.
10. Не набирает обороты или падает мощность. Причина в электронике или двигателе. Проверить плату управления плавного пуска и регулятора оборотов, щётки и коллектор.
11. Дымит. Причина в перегреве инструмента. Проверить обмотки двигателя на плавление изоляции.
12. Гудит и не вращается. Проверить подшипники двигателя и редуктор.

Восстановление шлифовального диска для УШМ

Первым делом нужно самостоятельно отделить от диска все остальные лепестки и зачистить основание.

Далее берем обычный кусок наждачной бумаги (ВНИМАНИЕ! Не берите наждачку на бумажной основе, только на тряпочной, так как бумажная не выдерживает большие обороты)

, прикладываем диск, обводим и вырезаем ножницами.

Особенности конструкций зарубежных производителей УШМ

В данной главе рассмотрим конструктивные особенности болгарок, производимых под брендами Bosch, Hitachi и Makita, а также ремонт УШМ своими руками.

Ремонт УШМ Bosch

Болгарки Бош представляют собой надежный инструмент, не доставляющий особых хлопот пользователю. Но не каждый пользователь относится к инструменту правильно. Ремонт УШМ Бош чаще всего сопряжен с заменой подшипников.

Конструктивно все болгарки Bosch выполнены по одинаковой схеме. Вал шпинделя поз.25 запрессовывается в ведомую косозубую шестерню поз.26 и опирается в корпусе редуктора поз.821 на игольчатый подшипник поз.51.

При разрушении подшипника внутри корпуса остается обойма подшипника, которую достать непросто. Рекомендуем два способа демонтажа обоймы игольчатого подшипника. Они описаны в разделе «Как снять игольчатый подшипник».

При износе или зализывании зубьев пары шестеренок замене подлежат обе и только парно. Производя демонтаж шестеренок, помните, что ведущая шестерня крепится на валу ротора на резьбе, причем ЛЕВОЙ и фиксируется гайкой. Ведомая большая косозубая шестерня поз.26 напрессована на вал шпинделя поз.25.

Ремонт УШМ Hitachi

Особую популярность у российских потребителей получили болгарки Хитачи. И это закономерно. На рынке практически отсутствуют кустарные подделки болгарок Hitachi. Простота конструкции позволяет легко выполнить ремонт любой сложности.

Болгарки фирмы Hitachi обладают повышенной надежностью и нечасто попадают на стол ремонтников. Основная причина попадания болгарки Hinachi на ремонт – поломка редуктора, а именно, выработка зубьев шестеренок.

Разбирается редуктор болгарки просто. Чтобы отсоединить корпус редуктора поз.3 от корпуса статора поз.37, надо освободить угольные щетки.

Выкрутите четыре винта поз.1, крепящих корпус редуктора и корпус статора. Разъедините корпус редуктора и корпус статора. Корпус редуктора отсоединится совместно с ротором поз.8.

Чтобы снять крышку редуктора поз.23, надо выкрутить четыре винта поз.24. Ведомая косозубая шестерня поз.33 фиксируется на валу шпинделя поз.26 при помощи шпонки поз.25 и ссаживается съемником. Подшипник поз.21 снимается съемником.

Ремонт УШМ Makita

Особенностью болгарок семейства Makita является быстросъемный защитный кожух поз.19.

Настоящая Макита представляет собой надежный, долговечный инструмент. Но, как и все углошлифовальные машины, страдает выходом из строя редуктора, его шестеренок.

К замене шестеренок редуктора прибегают в случае их заклинивания или разрушения.

Чтобы произвести ремонт УШМ Makita 9069 или Makita 9558 HN, необходимо болгарку разобрать.

Если несправен редуктор, а это определяется появлением люфта вала шпинделя, заклиниванием редуктора, пробуксовыванием ведомой шестерни, то следует отсоединить редуктор от корпуса статора. Освободите угольные щетки поз.35, выкрутите четыре винта поз.10 и отсоедините корпус редуктора от корпуса статора поз.37.

На следующем этапе открутите четыре винта поз.18, держащих крышку ротора поз.15. Ведомая шестерня поз.14 снимается при помощи перса. Ведущая шестерня поз.43 крепится за счет шпоночного соединения и фиксируется гайкой поз.42. Подшипники вала ротора поз.3 снимаются при помощи съемников.

Технические характеристики

Модель годится на роль «рабочей лошадки» в рамках типовых строительно-ремонтных мероприятий или, тем более, в бытовом хозяйстве. Другой вопрос, насколько вынослива и универсальна силовая начинка Makita 9069 – 230-миллиметровый диск и сетевое питание свидетельствуют о неплохом заделе в плане возможностей применения инструмента, но и это не все достоинства аппарата. Более подробные характеристики УШМ 9069 представлены ниже:

• Мощность – 2 000 Вт.
• Крутящий момент – 6 600 об./мин.
• Диаметр рабочего круга – 230 мм.
• Типоразмер шпинделя по резьбе – M14.
• Масса – 4,2 кг.

Стоит подчеркнуть, что для эффективного использования модели, в ее комплектацию уже в базовом оснащении включается немало дополнений. Например, полноценная эксплуатация шлифмашины невозможна без зажимной гайки, опорной шайбы и торцевого ключа. В качестве уже не обязательных, но все равно полезных аксессуаров производитель поставляет защитный кожух и вышеупомянутую боковую рукоятку.

Разделы сайта:

• Благоустройство территории (15) Бассейн (1)
• Беседки (4)
• Ландшафтный дизайн (5)
• Сад и огород (4)
• Строительство пруда (1)

Дом и дача (89)

Водоснабжение (12)

Вход в дом (3)

Дачный домик (4)

Домашняя сауна (3)

Дымоход (4)

Забор (2)

Канализация, септики (6)

Каркасные дома (6)

Кровля (8)

Лестницы (5)

Мансарда (4)

Модульные дома (2)

Подвал (4)

Сайдинг (7)

Терраса и веранда (2)

Умный дом (1)

Фундамент (8)

Инженерные системы (4)

Альтернативные источники энергии (1)

Водосточная система (1)

Котельные (1)

Инструмент и оборудование (21)

Мебель (7)

Недвижимость (4)

Новости (2)

Обустройство и уют (36)

Ремонт в офисе (5)

Ремонт и отделка (139)

Балконы и лоджии (9)

Ванная комната (5)

Двери (7)

Детская комната (4)

Окна и остекление (15)

Плитка (8)

Полы (18)

Потолки (11)

Советы по ремонту (19)

Стены (24)

Электрика (18)

Страны и путешествия (8)

Строительные калькуляторы (2)

Строительные материалы (22)

Услуги (7)

Что может потребоваться для работы

Процесс разборки нескольких инструментов:

• гаечные ключи;
• отвертки;
• пассатижи;
• тиски;
• молоток;
• смазка;
• ветошь;
• газовый ключ
  .

Сложность разборки болгарки связана с тем, что детали имеют очень плотное соприкосновение. Это позволяет справиться с самыми высокими нагрузками. Детали при работе не сдвигаются, и не возникает колебательных движений. Конечно, разборку лучше всего сделает мастер, но можно попытаться все сделать самому при максимальной аккуратности.

Инструменты, необходимые для работы: круглогубцы, линейка, штангенциркуль, плоскогубцы, электродрель, стальная щетка, мегомметр.

Не забываем делиться видосами!) Приятного просмотра!) Моя партнёрская программа на You Tube: .

Всем привет. Вот небольшое ТО моей болгарки

. Вместо втулки вала
редуктора
можно установить игольчатый подш.

Прежде чем начинать разбирать болгарку, необходимо подготовить рабочее место, удалив с верстака все ненужные детали. Чистый стол даст возможность случайно не потерять какую-нибудь мелкую деталь.

На первом этапе откручивается болт, держащий кожух. Снять его очень легко, никаких особо плотных соединений здесь нет. Затем нужно открутить винт, удалить пластиковую пластинку. Наружный кожух нужно сдвинуть по направлению к шнуру.

В основном все модели болгарок имеют самые разные устройства. Однако общей деталью является электродвигатель, в состав которого входит:

Еще одной обязательной редуктор, предназначенный для регулирования мощности и частоты оборотов. Электродвигатель совместно с редуктором крепится в корпусе.

Проверяем исправность статора двигателя УШМ

Сразу требуется отметить, что аналогичные манипуляции по проверки исправности двух основных частей электромоторов электрических инструментов можно проводить и для дрелей, перфораторов, лобзиков и прочих агрегатов. Болгарки аккумуляторного типа также имеют двигатели, но только постоянного тока. Различие между переменным и постоянным электромоторами на электроинструментах в статорах.

Если на переменных моторах статор состоит из обмотки, а протекающий по ней ток создает полярность, то на «постоянниках» эту функцию выполняет пара магнитов, которые и толкают ротор, приводя его в движение.

Алгоритм проверки статора электромотора болгарок следующий:

1. Выполняется измерение наличия сопротивления между обмоткой статора и сердечником. Наличие сопротивления говорит о том, что нарушена изоляция медной проволоки, и поэтому возникает пробой. Чтобы изменить наличие пробоя на корпус, нужно одним щупом прикоснуться к выводу обмотки, а вторым к сердечнику. Сопротивления быть не должно, так как в нормальном режиме медная проволока не связана с сердечником
2. Теперь проверяем наличие сопротивления в обмотке. Для этого щупами прикасаемся к выводным контактам. Величина сопротивления в обоих обмотках должна быть примерно одинакова. Если при измерении прибор ничего не показывает, значит, медная обмотка повреждена. Если сопротивление большое, то это означает, что уместно нарушение изоляции
3. Провести визуальный осмотр статора. Наличие нагара на проволоке является главным признаком того, что устройство нуждается в ремонте. Статор, как и ротор, можно перемотать, но при условии, что не нарушена целостность стальных пластин. Перемотка статора обходится дешевле, чем ротора, однако в любом случае, если у мотора уже большой ресурс выработки, то лучше заменить его или составные детали, вышедшие из строя — якорь или статор

Если принято решение заменить двигатель, то вместо старого мотора нужно установить новый с аналогичными параметрами мощности и моментом вращения. После замены можно приступать к дальнейшей эксплуатации инструмента.

Редуктор приспособления

Его держат четыре болта

Их нужно выкрутить и с предельной осторожностью вынуть редуктор из корпуса болгарки. Разбор редуктора необходим для его очистки и замены изношенных деталей

Это один из важнейших узлов болгарки, который испытывает огромные нагрузки во время работы.

В его состав входит:

• корпус;
• большая шестерня;
• ведомая шестерня;
• подшипник. Его нужно обязательно смазывать, чтобы уменьшить силу трения.

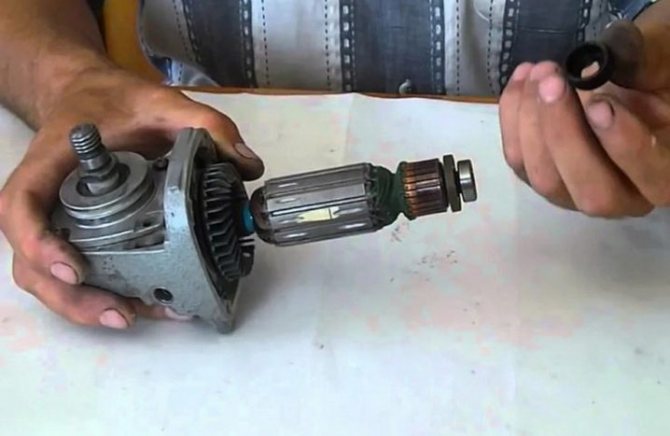

Чтобы достать ротор из корпуса редуктора, необходимо открутить гайку, которая держит ротор. Специальным съемником достать ротор. Такая операция связана с некоторыми сложностями, поэтому если нет специальных навыков, лучше такую работу предоставить профессионалам. Без съемника здесь не обойтись.

Надо сказать, что для простого удаления грязи, такой детальной разборки не требуется. Она нужна только для замены изношенного подшипника или пришедшего в негодность ротора.

Чтобы удалить якорь, нужно сначала снять щетки и редуктор, аккуратно вытащить якорь, держа его за шестерню.

Для этой операции потребуется приложить некоторое усилие

Удаление якоря из корпуса нужно проводить очень осторожно, так как он легко ломается

Когда во время работы наблюдается сильное искрение, большой нагрев корпуса, нужно просто достать якорь для очистки коллектора. Устройство снова будет готово к эксплуатации.

Группировка неисправностей на механической части EWM

1. Возникновение посторонних шумов в редукторе дробилки, нагрев редуктора. Неисправность связана с разрушением подшипника подшипника, износом зубьев передач редуктора, высыханием смазки. Устраняет замену зубчатых колес с высоким износом зуба. При небольшом износе зубьев шестерни вы можете попытаться исправить это. Профиль зуба корректируется вручную, путем распиливания с помощью круглого пилочка для ногтей и сверла. При каждой замене коробки передач смазка заменяется на новую. Новая смазка применяется к тщательно промытым деталям.
2. Замена подшипника требуется, когда он разрушен или появляется большой зазор. В некоторых моделях подшипник помещается на шпиндель с помехами. Для замены требуется специальное оборудование, в частности пресса. Детали необходимо охлаждать или нагревать.
3. Замена подшипников на роторе требуется при большом биении. Наличие увеличенного сердцебиения легко видно на роторном коллекторе и интенсивность износа угольных щеток.

Как разобрать редуктор правильно: рекомендации

Когда редуктор полностью отказывается работать, требуется его полная разборка для замены деталей и тщательной очистки. Чтобы проводить работы, нужно подготовить слесарные тиски. Все работы выполняются в определенной технологической последовательности:

Гаечным ключом откручивается болт, держащий корпус редуктора. Тело ротора с огромной осторожностью закрепляют в тисках. Делая молотком несильные удары, извлекается корпус. Находится удобное положение ротора для удаления подшипника. Вновь зажимаются тиски.. Подложив деревянный брусок, выбивается подшипник

Чтобы снять шестерню с оси редуктора необходимо:

Подложив деревянный брусок, выбивается подшипник. Чтобы снять шестерню с оси редуктора необходимо:

1. Ротор обмотать тряпкой и закрепить губками тисков.
2. Шестерню также обматывают тряпками, используя газовый ключ
   , поворачивают ее против хода часовой стрелки.

Как удалить шпиндель: советы

Ось шпинделя работает совместно с главной шестерней, которая в своем составе имеет:

Чтобы провести разборку шпиндельного корпуса, необходимо сначала удалить главную шестерню, для чего применяются специальные приспособления.

Удалив шестерню, корпус устанавливают в тиски

Приложив деревянный брусок, ударяя по ней молотком, с высокой осторожностью извлекают шпиндель, на котором надет подшипник. Удаление подшипника делается вышеописанным способом

Сборка болгарки Makita 9565

Перед сборкой болгарки Makita проверьте целостность всех деталей, их чистоту. Сборку начинают с установки на шпиндель подшипника и ведомой шестерни.

Сборка шпинделя

На шпиндель поз.50 надевается пыльник поз.51, крышка корпуса поз.53, корпус подшипника поз.54. В корпус подшипника вставьте предварительно смазанный подшипник 6201LLB. Напрессуйте ведомую шестеренку поз.56. на шпиндель. Шпиндель собран.

Как снять шпиндель: советы

Ось шпинделя работает совместно с главным редуктором, который состоит из:

• Жилище;
• Подшипник;
• Резиновые манжеты

Чтобы разобрать корпус шпинделя, сначала необходимо снять основную шестерню, в которой используются специальные инструменты.

После снятия шестерни корпус устанавливается в тиски

После размещения деревянного блока, ударяя по нему молотком, осторожно извлекают шпиндель, на котором установлен подшипник. Подшипник снимается, как описано выше

Коробка передач должна регулярно демонтироваться, особенно если инструмент широко использовался. После разборки они меняют жир. Литол-24 используется чаще всего. Я должен сказать, что масло должно постоянно меняться в течение определенного периода времени. Это позволяет увеличить срок службы коробки передач на многие годы за счет уменьшения износа ее компонентов.

Угловые шлифмашины (угловые шлифмашины, шлифмашины) немецкой марки Bosch отличаются высоким качеством, надежностью и долговечностью. Основным конкурентным преимуществом угловых шлифмашин Bosch является широкое использование инновационных технологий при производстве продукта.

Но немецкое качество не может противостоять российской халатности. Неправильное использование инструмента, несвоевременная замена масла, угольных щеток, подшипников приводит к выходу инструмента из строя.

Ремонт угловых шлифовальных машин Bosch можно выполнить двумя способами: доставить шлифовальную машину в сервисный центр или отремонтировать шлифовальную машину Bosch своими руками.

Первый вариант дороже и не всегда качественный. Второй вариант может быть реализован только в том случае, если у потребителя есть сильное желание разобраться во всем самостоятельно.

Схема шлифовальной машины Bosch поможет вам осуществить ремонт самостоятельно.

Измельчители Bosch условно подразделяются на маломощные до 1000 Вт, а мощные свыше 1000 Вт маркируются GWS 7-125, GWS 20-230 или другими.

Расшифрованный

Первое число 20 или более указывает на мощность более 1000 Вт. Вторая цифра 230 подтверждает, что это максимальный диаметр отрезного круга.

Первая цифра до 20 обозначает мощность инструмента до 1000 Вт, а вторая о максимальном диаметре режущего диска до 125 мм.

Какие бывают редукторы: прямой, понижающий, угловой и прочие

Механический редуктор – это механизм, передающий от двигательной установки необходимые для функционирования приводного устройства параметры крутящего момента и скорости вращения вала. Некоторые виды редукторов могут менять направление их вращения.

Редуктора с соосными (параллельными) валами, как правило, в большинстве своем представляют самые распространенные с цилиндрической зубчатой передачей. Они могут иметь различные передаточные отношения и количество ступеней преобразования. Передача хода передается плавно, практически без потерь, но изменить направление вращения вала они не могут.

Редуктор болгарки со смазкой

Угловые редукторы, которые используются в болгарках, способны обеспечить направление валов на 90°. Конические шестерни могут быть как с прямым зубом, так и с круговым. На некоторых маломощных бытовых болгарках, например, модели Bosch, используется передача с прямыми зубьями, где не предъявляются требования к плавности хода и уровню шума. Круговые зубья обладают большей несущей способностью, имеют меньший уровень шума из-за плавности зацепления, менее чувствительны к погрешностям сборки.

В зависимости от величины передаточного отношения редукторы подразделяются на следующие виды.

• Прямой. Передаточное отношение равно 1. Такой редуктор используется, например, в некоторых многовальных коробках передач грузовых автомобилей.
• Повышающий. По другому он называется мультипликатором, где передаточное отношение имеет значение меньше 1. Главное назначение мультипликатора — увеличение угловой скорости. При этом крутящий момент на выходном валу уменьшается.
• Понижающий. Здесь передаточное отношение больше 1. В большинстве случаях в различных механизмах, к таким относится и УШМ, применяется такой редуктор.

Принципов редуцирования, как и конструктивных исполнений, существует большое разнообразие. Однако каждому механизму наилучшим образом подходит определенный вид. Болгарки без конического редуктора представить уже достаточно трудно.

Разборка болгарки Бош своими руками

Для владельца электроинструмента знание его устройства и умение разбирать является обязательной задачей.

Знание порядка разборки болгарки позволяет самостоятельно выполнять такие работы, как замена смазки, смена подшипников и угольных щеток.

Чтобы отсоединить корпус редуктора поз.821 от корпуса статора поз.888, надо разобрать(снять) корпус ручки болгарки поз.24.

Эту операция необходимо выполнить, чтобы достать угольные щетки поз.810, держащие коллектор ротора.

На втором этапе открутите 4(четыре) винта поз.61, крепящих корпуса редуктора и статора.

Вытащив ротор совместно с редуктором, приступайте к разборке редуктора.

Ремонт болгарки Бош начинается с разборки редуктора поз.821. Разборка редуктора начинается с выкручивания 4(четыре) винтов поз.60. Как правило, на заводе винты вкручены на герметике. Придется приложить определенные усилия.

Сразу отметим! У болгарок Bosch малой мощности в редукторе используются прямозубые шестерни. У болгарок мощностью свыше 1000 Вт в редукторах применяются косозубые шестерни.

Как снять ведомую шестерню

Сняв крышку редуктора, вы сможете достать узел косозубой шестерни поз.26.

Чтобы снять шестерню, надо воспользоваться прессом или съемником. Но использование съемника затруднительно, поскольку требует применения специальных тонких губок.

Прежде чем снимать косозубую шестерню, проверьте люфт зубчатого соединения, целостность зубьев, пятно контакта.

На валу шпинделя поз.26 напрессован подшипник поз.50. Если подшипник имеет большой люфт, шумит при прокручивании, высохла смазка, его предпочтительнее заменить.

Чтобы снять подшипник, необходимо снять шестерню, стопорное кольцо и демонтировать подшипник. Если при демонтаже узла вала ротора подшипник остается в корпусе редуктора, демонтаж подшипника выполняется при помощи молотка и мягкой наставки.

Как снять ведущую шестерню болгарки Bosch

Ведущая шестерня поз.27 снимается с вала ротора в следующей последовательности:

• зажмите рукой ротор и при помощи рожкового ключа открутите против часовой стрелки гайку поз.45.;
• снимите шайбу поз.59.;
• вытащите ведущую косозубую шестерню поз.27.

Проверьте визуально целостность зубьев шестеренки, пятно контакта.

Если шестерни сильно изношены (зализаны), имеются сколы зубьев, то они подлежат замене. Причем, замена шестеренок всегда производится в паре.

В болгарках Bosch малой мощности в качестве опорного подшипника в редукторе используется игольчатый подшипник.

Ремонт ушм bosch своими руками выполняйте строго прилагаемой инструкции. Если вам потребуется извлечь игольчатый подшипник из корпуса, без сообразительности здесь не обойтись. Его демонтаж выполняется только при разрушении.

Чтобы достать разрушенную обойму подшипника, можно воспользоваться проверенным способом.

Подбирается метчик диаметром, немного большим внутреннему диаметру обоймы разрушенного игольчатого подшипника

Метчик закрепляется в патроне шуруповерта и вкручивается осторожно на малых оборотах в обойму. Когда метчик дойдет до дна корпуса редуктора, он начнет поднимать обойму. Кроме игольчатого подшипника вала шпинделя, в болгарках Бош применяются еще два подшипника, устанавливаемые на валу ротора

Кроме игольчатого подшипника вала шпинделя, в болгарках Бош применяются еще два подшипника, устанавливаемые на валу ротора.

Как снять подшипники с ротора болгарки Bosch

Для демонтажа подшипников с ротора поз.803 болгарки Бош рекомендуется использовать съемники.

Подшипник поз.15 возле коллектора снимается легко, а вот для снятия подшипника поз.14 со стороны крыльчатки осложняется тем, что надо выполнить ряд подготовительных операций.

Подшипник поз.15 закрыт мягким резиновым гнездом. Аналогичная резиновая защита поз.33 закрывает и подшипник поз.14.

Для демонтажа подшипника поз.14 надо открутить гайку поз.45, снять прямозубую шестерню поз.17 и пластиковую защиту поз.33. Применяя съемник можно легко демонтировать подшипник с вала ротора.

А если нет съемника? На выручку придут тиски, две металлические полосы и молоток с наставкой из мягкого металла.

Разборка болгарки бош

Проверка и ремонт коллектора

Для осмотра коллектора необходимо извлечь ротор, разобрав при этом корпус и редуктор. При выявлении канавок на коллекторе он протачивается на токарном станке, а незначительные повреждения устраняются шлифовкой. Для шлифовки поверхности коллектора вал ротора закрепляется в патроне дрели, а шлифование производится стеклобумагой. При проведении шлифовки и токарных работ не допускается биение и смещение центра обрабатываемой детали, а перед работой необходимо снимать подшипники с вала ротора.

После проведения работ нужно очистить поверхность мягкой ветошью и убрать заусеницы на ламелях.

Особенности конструкции УШМ Sparky

К особенностям болгарки Sparky относятся:

• Многофункциональный переключатель, в котором предусмотрена функция блокирования самопроизвольного запуска болгарки;
• Корпус выполнен с двойной изоляцией;
• Имеется устройство плавного пуска, настройка и поддержание постоянной частоты оборотов ротора;
• Конструкция щеткодержателя не позволяет задерживаться пыли и заклиниваться угольным щеткам;
• В болгарке используются автоматически выключающиеся угольные щетки;
• Комплектуется антивибрационной рукояткой;
• Применение защитного кожуха с возможностью быстрой установки и снятия;
• Корпус редуктора изготовлен из прочного, легкого магниевого сплава;
• Рациональная система вентиляционных отверстий, улучшающая процесс охлаждения.
