Как разобрать дрель и выполнить ее ремонт своими руками

Причины неисправностей

Причинами поломки ротора может быть неправильная эксплуатация электроинструмента, которая представлена следующими факторами:

• превышено допустимое время непрерывной работы, что является одной из основных причин выхода из строя бытовых болгарок;
• проведение работ в условиях агрессивных сред с наличием песка, влаги, абразивной пыли и других подобных материалов;
• работа в условиях превышающих допустимую нагрузку;
• некоторые механические неисправности влияют на дисбаланс вращающегося ротора, что в конечном итоге сказывается на нормальном функционировании электрической цепи ротора;
• нестабильность сетевого напряжения во время работы электроинструментом.

Исправный ротор для Бош УШМ GWS6-100/GWS 850 MAX. Фото 220Вольт

Работа электроинструмента, сопряженная с действием указанных факторов, приводит к возникновению следующих неисправностей:

• обрыв проводников катушек;
• короткое замыкание между витками из-за подгоревшей изоляции;
• изоляция теряет свои свойства, что может вызвать пробой обмотки на корпус сердечника;
• нарушение коллекторных контактов;
• частички обгоревшего изоляционного лака или оплавившегося припоя попавшие в зазоры, которые соприкасаются с вращающимся ротором, могут нанести механические повреждения элементам болгарки: трещины, скалывания, глубокие царапины.
• ламели коллектора неравномерно изнашиваются, на них образуется нагар от короткого замыкания.

В основном это происходит при длительной работе коллекторного двигателя болгарки без перерыва на отдых. Изоляция обмотки от нагрева теряет свои характеристики, оплавляется, что приводит к короткому замыканию витков. Контакты, соединяющие обмотку якоря с ламелями коллектора, могут отпаяться, электрический ток прерывается и электропривод останавливается.

Ремонт дрели своими руками | Мастер Винтик. Всё своими руками!

При наличии определенных навыков, осуществить ремонт дрели в домашних условиях достаточно просто. Из многочисленных случаев поломок дрели можно выделить несколько характерных неисправностей, к которым приводят неправильная эксплуатация электроинструмента или бракованные элементы от завода-изготовителя. К таким типичным поломкам можно отнести:

• выход из строя элементов двигателя (статор, якорь);
• износ щеток или их обгорание;
• поломка регулятора и реверсного переключателя;
• износ опорных подшипников;
• некачественный зажим в патроне инструмента.

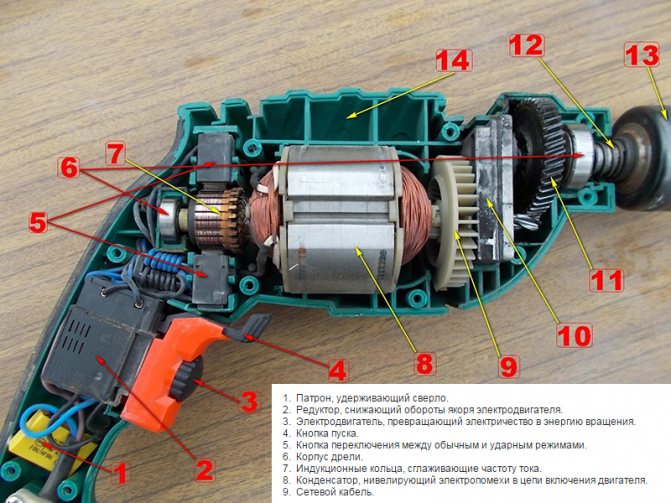

Устройство дрели (простейшая китайская электродрель):

1 — регулятор оборотов, 2 — реверс, 3 — щеткодержатель со щеткой, 4 — статор двигателя, 5 — крыльчатка для охлаждения электродвигателя, 6 — редуктор.

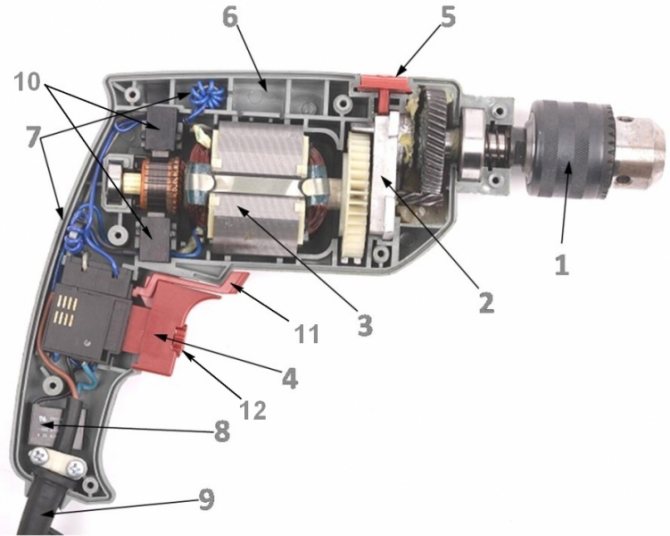

Устройство электродрели: 1 — статор, 2 — обмотка статора (вторая обмотка под ротором), 3 — ротор, 4 — пластины коллектора ротора, 5 — щеткодержатель со щеткой, 6 — реверс, 7 — регулятор оборотов.

Замена щеток

Самый распространенный вид поломки, это износ щеток двигателя, замену которых можно произвести самостоятельно в домашних условиях. Иногда, щетки можно заменить без разборки корпуса дрели.

У некоторых моделей достаточно выкрутить заглушки из установочных окошек и установить новые щетки.

У других моделей, для замены требуется разборка корпуса, в этом случае необходимо аккуратно достать щеткодержатели и извлечь из них изношенные щетки.

Щетки продаются во всех нормальных магазинах электроинструмента, и часто к новой электродрели прилагается дополнительная пара щеток.

Новые щетки

Не стоит ждать, пока щетки износятся до минимального размера. Это чревато тем, что между щеткой и коллекторными пластинами увеличивается зазор. Как следствие происходит повышенное искрообразование, коллекторные пластины сильно нагреются и могут «отойти» от основания коллектора, что приведет к необходимости замены якоря.

Определить необходимость замены щеток можно по повышенному искрообразованию, которое просматривается в вентиляционных прорезях корпуса. Второй способ определения, это хаотичное «дергание» дрели во время работы.

Сетевой шнур

Шнур проверяется омметром, один щуп подключается к контакту сетевой вилки, другой к жиле шнура. Отсутствие сопротивления указывает на обрыв. В этом случае ремонт дрели сводится к замене сетевого провода.

Диагностика электродвигателя

На второе место, по числу поломок дрели, можно поставить неисправность элементов двигателя и чаще всего якоря. Выход из строя якоря или статора происходит по двум причинам — неправильная эксплуатация и некачественный моточный провод.

Производители с мировым именем применяют дорогой моточный провод с двойной изоляцией термостойким лаком, что в разы повышает надежность двигателей. Соответственно в дешевых моделях качество изоляции моточного провода оставляет желать лучшего.

Неправильная эксплуатация сводится к частым перегрузкам дрели или продолжительной работе, без перерывов для остывания двигателя. Ремонт дрели своими руками перемоткой якоря или статора, в этом случае без специальных приспособлений невозможен.

Только замена элемента полностью (исключительно опытные ремонтники смогут произвести перемотку якоря или статора своими руками).

Для замены ротора или статора необходимо разобрать корпус, отсоединить провода, щетки, при необходимости снять приводную шестерню, и извлечь двигатель целиком вместе с опорными подшипниками. Заменить неисправный элемент и установить двигатель на место.

Определить неисправность якоря можно по характерному запаху, увеличению искрообразования, при этом искры имеют круговое движение по направлению движения якоря. Ярко выраженные «подгоревшие» обмотки можно увидеть при визуальном осмотре. Но если мощность двигателя упала, но нет вышеописанных признаков, то следует прибегнуть к помощи измерительных приборов — омметра и мегомметра.

Обмотки (статора и якоря) подвержены только трем повреждениям — межвитковой электрический пробой, пробой на «корпус» (магнитопровод) и обрыв обмотки. Пробой на корпус определяется довольно просто, достаточно щупами мегомметра прикоснуться к любому выходу обмотки и магнитопроводу.

Сопротивление более 500 Мом указывает на отсутствие пробоя. Следует учитывать, что измерения следует проводиться мегомметром, у которого измерительное напряжение не меньше 100 вольт.

Делая измерения простеньким мультиметром, нельзя точно определить, что пробоя точно нет, однако можно определить, что пробой точно есть.

Межвитковой пробой якоря определить достаточно сложно, если, конечно, он не виден визуально. Для этого можно использовать специальный трансформатор, у которого имеется только первичная обмотка и разрыв магнитопровода в виде желоба, для установки в него якоря.

При этом якорь со своим сердечником становиться вторичной обмоткой. Поворачивая якорь, так что бы в работе были обмотки поочередно, прикладываем к сердечнику якоря тонкую металлическую пластину.

Если обмотка короткозамкнута, то пластина начинает сильно дребезжать, при этом обмотка ощутимо нагревается.

Нередко межвитковое замыкание обнаруживается на видимых участках провода или шинки якоря: витки могут быть погнуты, смяты (т.е.

прижаты друг к другу), либо между ними могут быть какие либо токопроводящие частицы.

Если так, то необходимо устранить эти замыкания, путём исправления помятостей шинки или извлечения инородных тел, соответственно. Также, замыкание может быть обнаружено между соседними пластинками коллектора.

Определить обрыв обмотки якоря можно, если к смежным пластинам якоря подключать миллиамперметр и постепенно поворачивать якорь. В целых обмотках будет возникать определенный одинаковый ток, обрывная покажет или увеличение тока или его полное отсутствие.

Обрыв обмоток статора определяется подключением омметра к разъединенным концам обмоток, отсутствие сопротивления указывает на полный обрыв.

Регулятор оборотов и реверс

Присутствие напряжения на входных клеммах кнопки включения и отсутствие на выходных указывает на неисправности контактов или компонентов схемы регулятора оборотов.

Произвести разборку кнопки можно аккуратно подцепив фиксаторы защитного кожуха и стянув его с корпуса кнопки. Визуальный осмотр клемм позволит судить об их работоспособности. Почерневшие клеммы очищаются от нагара спиртом или мелкой наждачной бумагой.

Затем кнопка опять собирается и проверяется на наличие контакта, если ничего не изменилось, то кнопка с регулятором должна быть заменена. Регулятор оборотов выполнен на подложке и полностью залит изоляционным компаундом, поэтому ремонту не подлежит.

Еще одна характерная неисправность кнопки это стирание рабочего слоя под ползунком реостата. Самый простой выход — замена кнопки целиком.

Ремонт кнопки дрели своими руками возможен только при наличии определенных навыков. Важно понимать, что после вскрытия корпуса, многие детали коммутации просто вывалятся из корпуса. Не допустить этого можно только плавным поднятием крышки изначально и желательной зарисовкой расположения контактов и пружинок.

Устройство реверса (если располагается не в корпусе кнопки) имеет свои перекидные контакты, поэтому так же подвержено пропаданию контакта. Механизм разборки и чистки такой же, как и кнопки.

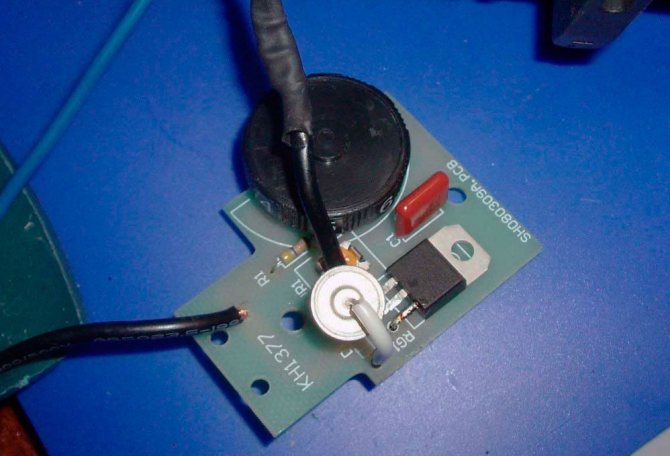

При покупке нового регулятора оборотов, следует убедиться, что он рассчитан на мощность дрели, так при мощности дрели 750Вт, регулятор должен быть рассчитан на ток более 3,4А (750Вт/220В=3,4А). И кстати, регулятор у дрели на фото неродной, а чтобы он влез в корпус, была срезана нижняя часть курка.

Нижняя часть курка срезана

Схема подключения проводов, и в частности схема подключения кнопки дрели, в разных моделях может отличаться. Самая простая схема, и лучше всего демонстрирующая принцип работы, следующая. Один повод из шнура питания подключается к регулятору оборотов.

Электрическая схема дрели. «рег. обор.» — регулятор оборотов электродрели, «1-я ст.обм.» — первая статорная обмотка, «2-я ст.обм.» — вторая статорная обмотка, «1-я щет.» — первая щетка, «2-я щет.» — вторая щетка.

Чтобы не путаться, важно понять, что регулятор оборотов и устройство управления реверсом — это две разные детали, которые часто имеют разные корпуса.

Регулятор оборотов и реверс находятся в отдельных корпусах. На фото видно, что к регулятору оборотов подключено только два провода.

Единственный провод выходящий из регулятора оборотов подключается к началу первой обмотки статора. Если бы не было устройства реверса, конец первой обмотки соединялся бы с одной из щеток ротора, а вторая щетка ротора соединялась бы с началом второй обмотки статора. Конец второй обмотки статора ведет ко второму проводу шнура питания. Вот и вся схема.

Изменение направления вращения ротора происходит, когда конец первой обмотки статора подключается не к первой, а ко второй щетке, при этом первая щетка подключается к началу второй обмотки статора.

Схема реверса дрели

В устройстве реверса такое переключение и происходит, поэтому щетки ротора соединяются с обмотками статора через него. На этом устройстве может быть схема, показывающая, какие провода соединяются внутри.

Схема на реверсе электродрели (на фото реверс отсоединен от регулятора оборотов)

Схема подключения реверса электродрели

Черные провода ведут к щеткам ротора (5-й контакт пусть будет первая щетка, а 6-й контакт пусть будет вторая щетка), серые — к концу первой обмотки статора (пусть будет 4-й контакт) и началу второй (пусть будет 7-й контакт).

При положении переключателя изображенном на фото, замкнуты конец первой обмотки статора с первой щеткой ротора (4-й с 5-м), и начало второй обмотки статора со второй щеткой ротора (7-й с 6-м).

При переключении реверса во второе положение, соединяются 4-й с 6-м, и 7-й с 5-м.

Конструкция регулятора оборотов электродрели предусматривает подключение конденсатора и подключение к регулятору обоих проводов идущих от розетки. Схема на рисунке ниже, для лучшего понимания, чуть упрощена: нет устройства реверса, ещё не показаны обмотки статора, к которым и подключаются провода от регулятора (см. схемы выше).

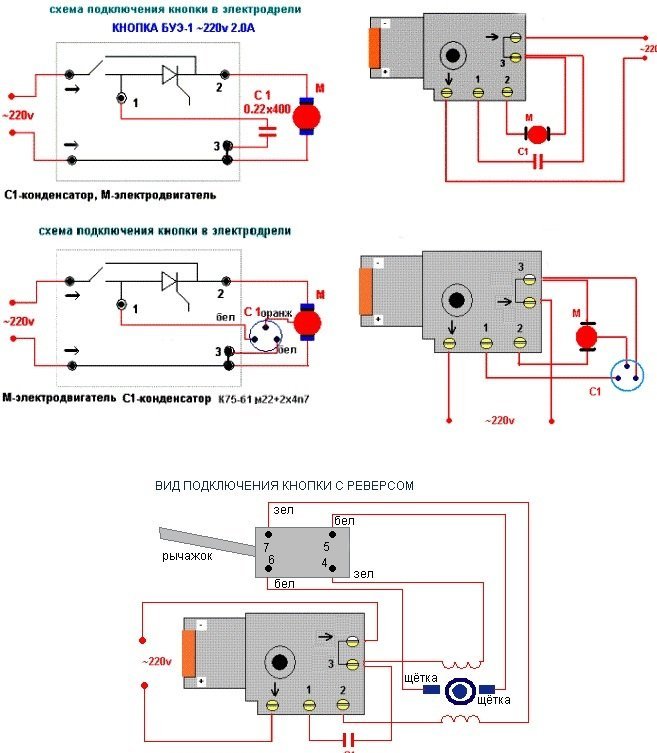

Схема подключения кнопки (регулятора оборотов) дрели.

В случае электродрели изображенной на фото, используется только два нижних контакта: крайний левый и крайний правый. Конденсатора нет, а второй провод сетевого шнура подключается прямо к статорной обмотке.

Подключение кнопки электродрели

О принципе работы регулятора оборотов читайте в статье устройство дрели.

Редуктор

Наличие посторонних звуков, скрежета и подклинивания патрона говорит о неисправности редуктора или механизма переключения передач, если он есть. В этом случае необходимо осмотреть все шестерни и подшипники. Если обнаружены изношенные шлицы или сломанные зубья на шестернях, то необходима полная замена этих элементов.

Подшипники проверяются на пригодность после съема их с оси якоря или корпуса дрели, при помощи специальных съемников. Зажимая двумя пальцами внутреннюю обойму, нужно прокрутить внешнюю обойму.

Неравномерные проскакивания обоймы или «шелест», при прокручивании, говорят о необходимости замены подшипника.

Не вовремя заменённый подшипник приведёт к заклиниванию якоря, или, в лучшем случаи, подшипник просто провернется в посадочном месте.

Замена патрона дрели

Патрон подвержен износу, а именно зажимные «губки», из-за попадания в него грязи и абразивных остатков стройматериалов. Если патрон подлежит замене, необходимо открутить винт фиксатор внутри патрона (левая резьба) и открутить его с вала.

В заключении хочется добавить: при сборке дрели после её ремонта, следите, чтобы провода не оказались зажаты верхней крышкой. Если всё будет в порядке, две половинки схлопнуться без зазора. В противном случае, при затягивании шурупов провода может сплющить или перекусить.

Сплющенный провод.

Источник: tool-land.ru

• Вторая жизнь старого электросчётчика

Старые индукционные бытовые электросчётчики счётчики больше не нужны – они уже не обеспечивают точность учёта и заменяются электронными. Их судьба – помойка или полка в гараже, «на всякий случай». Мы попробуем дать вторую жизнь трудяге. Я предлагаю сделать в прочном и лёгком корпусе счётчика переносную лампу.

Подробнее…

• Ремонтируем лопату.

Что может понадобиться из оснастки

Чтобы можно было выполнить элементарный ремонт собственной электрической дрели, не обойтись без соответствующей оснастки. Обычно тут все зависит от характера неисправности, но в большинстве случаев для выполнения своими руками ремонта дрели «Макита» (или любого другого производителя) точно понадобятся такие инструменты:

• Отвертка – для разбора корпуса прибора.
• Мультиметр – с его помощью можно найти неисправность электрической цепи.
• Наждачная бумага – для зачистки окислившихся контактов.

Исходя из того, что именно послужило причиной поломки, потребуется приобрести некоторые комплектующие:

• Шестерни.
• Щетки.
• Подшипники.
• Пусковой механизм (кнопка).

Если предыдущая разборка дрели производилась давно, то следует в качестве профилактической меры заменить смазку в редукторе. Это позволит не только существенно снизить нагрузку на электродвигатель, но и увеличить срок службы ручного оборудования. Смазка нужна и подшипникам. По этой причине после устранения основных причин неисправности следует провести диагностику этих деталей.

Особенности конструкции

Электродрель представляет собой пластиковый корпус (иногда металлический), а также рабочую область, представленную в виде патрона для закрепления соответствующих насадок для выполнения различных работ. В корпусе электродрели находятся как электрические, так и механические части.

Читать также: Кованые изделия своими руками в домашних условиях

В устройство электрической части входят такие составляющие:

• Электродвигатель переменного тока двухфазный.
• Контактные щетки, располагающиеся в щеткодержателе.
• Кнопка пуска электроинструмента.
• Кабель электропитания.
• Регулятор оборотов.
• Механизм переключения направления вращения патрона.
• Пусковой конденсатор.

Устройство механической части представлено в виде редуктора и системы подшипников. Главная функция редуктора (набор шестеренок) заключается в передаче крутящего момента с вала электродвигателя на патрон инструмента. В ударных дрелях и перфораторах механическая часть дополнительно представлена двумя поршнями, а также тараном и бойком. Эти элементы позволяют включать ударный режим, то есть функцию отбойного молотка. Конструкция инструмента вовсе не сложная, поэтому устранить возникающие поломки сможет даже малоопытный специалист. Прежде чем приступать к устранению поломки, следует обнаружить причину, а для этого необходимо разобрать инструмент.

Необходимые инструменты и материалы

Чтобы провести ремонт дрели своими руками, понадобится воспользоваться такими инструментами:

• отвертки, чтобы разобрать инструмент;
• мультиметр, для определения неисправностей в электрической части;
• наждачная бумага, чтобы выполнить зачистку окислившихся контактов.

В зависимости от причин поломки, потребуются также некоторые материалы. К таковым относятся:

• шестеренки;
• щетки;
• подшипники;
• кнопка.

Кроме того, если инструмент давно не разбирался, то желательно при разборке заодно поменять смазку в редукторе. Это снизит нагрузку на электродвигатель, а также позволит продлить срок службы инструмента. В смазке также нуждаются и подшипники, поэтому независимо от причин неисправности инструмента, после их устранения обязательно нужно уделить время диагностике.

Механические неисправности

Ремонт дрели своими руками начинается с определения причин неисправности инструмента. Для начала нужно выявить, какая часть инструмента дала сбой: электрическая или механическая. Как правило, сделать это не составляет особого труда. К основным неполадкам механической части относятся:

• Неисправность подшипников.
• Поломка редуктора.
• Выход из строя редуктора.

Неполадки механики определяются достаточно легко, так как при этом будет слышен звук работающего электромотора. Если не исправен редуктор или подшипник, то будет возникать характерный звук. Если неисправен патрон, то мастер при этом не сможет зажать в нем рабочий элемент.

1. Неисправны подшипники. Выйти из строя подшипники могут, только если в смазку попадет пыль, или от непомерных нагрузок. Если подшипник не рассыпался, то устранить поломку не составит труда. Для этого нужно разобрать инструмент, промыть подшипник керосином, после чего набить его смазочным материалом. После этого не забудьте заменить сальники, так как, скорее всего, именно из-за них пыль попала внутрь инструмента. Подшипники лучше смазывать специальными смазками для высокооборотистых устройств.
2. Неполадки в редукторе устраняются только путем замены шестерней. Как правило, осуществляется замена целого механизма, так как найти отдельно какую-либо запчасть почти нереально. Приобрести сам редуктор для дрели можно в случае, если ваша дрель имеет известное имя. Если дрель неизвестного или китайского производства, то что-либо из запчастей найти на нее практически нереально.
3. Поломка патрона. Если на инструменте установлен ключевой патрон, то такие изделия выходят из строя очень редко. Но если такое случилось, то необходимо заменить устройство целиком. В некоторых случаях в патроне может заклинить одна губка, поэтому для устранения неисправности, изделие необходимо разобрать и почистить. Быстрозажимные патроны выходят из строя чаще, поэтому их следует заменить на новый после поломки или при ослабевании зажима.

Зачастую в механической части из строя выходят подшипники или система редуктора, реже патрон. Для устранения неисправности патрона, нет необходимости в разборке инструмента. В любом случае, провести ремонт механики дрели намного дешевле, нежели прибегать к приобретению нового инструмента.

Самые распространенные электрические неисправности

Неисправности электрики определяются достаточно просто, так как при нажатии на кнопку пуск, инструмент не будет издавать характерных признаков жизни. Чтобы отремонтировать дрель с поломками в электрической части, требуется первоначально отыскать конкретную причину поломки. К частым неисправностям электрической части относятся:

1. Неисправность сетевого провода. Мало кто придает этому внимания, а ведь в процессе частой эксплуатации дрели может попросту нарушиться контакт внутри сетевого провода. Для определения неисправности потребуется воспользоваться тестером в режиме прозвонки. При этом вилку инструмента следует вынуть из розетки. Если неисправность подтверждена, то следует заменить шнур или же срезать ту часть, на которой имеется предполагаемое нарушение контакта.



2. Поломка кнопки. Если сетевой провод исправен, то причину нужно искать в кнопке. Особенно это актуально, если кнопки дрели имеют встроенный регулятор оборотов. Кнопочный узел с регулятором часто забивается пылью и стружкой, поэтому может попросту быть нарушен контакт. Данный узел можно разобрать и почистить и продуть. Если после этого дрель не будет запускаться, то нужно проверить целостность контактов. При нарушении целостности контакта следует заменить кнопку или кнопочный блок на новый.
3. Стирание щеточного узла. Посредством щеток осуществляется подача питания на ротор двигателя. В ходе работы электродвигателя щетки постепенно стираются, поэтому не исключено, что при частом использовании дрели в один момент она откажется запускаться. Определить такую поломку не составит труда, а выполнять замену щеток еще легче.
4. Неисправность ротора. Если щетки заменены, но дрель отказывается функционировать, то следует проверить целостность ротора. Наличие окалины и загрязнений на коллекторе следует удалить при помощи наждачной бумаги. Используя мультиметр в режиме измерения сопротивления, следует проверить данную величину между соседними отделами коллектора. Значение сопротивления должно быть одинаковым. Если все в порядке, то нужно проверить обмотки электродвигателя на возможность короткого замыкания. При выявлении неисправностей можно произвести перемотку обмотки, для чего ротор или статор необходимо сдать в профильный сервис.

Дрель относится к категории тех инструментов, которые достаточно легко поддаются самостоятельному ремонту. После выявления причины неисправности не составит особого труда устранить поломку или заменить вышедший из строя узел. Обязательно помните, что инструмент может быть еще на гарантии, поэтому не торопитесь его разбирать.

Диагностика поломки

Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают. Если дрель начинает работать с временными перебоями или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.

Когда вы используете аккумуляторную дрель, то первым делом надо замерить тестером напряжение аккумулятора – если меньше номинального, то он подлежит зарядке.

В данном случае нас особо интересует состояние и функциональные способности именно кнопки включения/выключения изделия. Проверить исправность ее работы довольно просто: надо открутить крепления основного корпуса, снять верхнюю крышку и проверить напряжение проводов, идущих к устройству, включив шнур питания в розетку. Когда прибор показывает поступление напряжения, а при нажатии на кнопку изделие не работает, то это говорит о том, что она сломана или произошло подгорание контактов внутри устройства.

Виды неисправностей электрической и механической частей дрели

Наиболее распространенными проблемами с электрической составляющей являются случаи, когда дрель искрит на щетках вследствие их значительного стачивания или износа. Прибор с сильно износившимися щетками не включится вообще. Признак проблем с двигателем – отсутствие знаков его включения (звук, вибрация и прочее). У дрели с регулировкой оборотов могут перестать функционировать реверс и управление скоростью.

Механические неисправности – поломка подшипника или редукторного механизма, выход вала из строя. Проявляются они гудением, периодическими остановками прибора, замедленным вращением. Иногда возникают проблемы с патроном: трудности при отсоединении сверла, выкручивания патрончика относительно вала.

Как отремонтировать якорь в домашних условиях

Из-за якоря происходит треть поломок шуруповёрта. При каждодневном интенсивном режиме работы неисправности могут возникнуть уже в первые полгода, например, при несвоевременной замене щёток. При щадящем использовании шуруповёрт продержится год и более.

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести в мастерскую.

Проточка коллектора

Со временем на коллекторе образуется выработка от щёток. Чтобы от неё избавиться, необходимо:

• Проточить коллектор, используя резцы для продольного обтачивания, то есть проходные резцы.
• Ещё нам необходим обратный конус для центрирования по подшипнику. Сделайте в нём отверстие до 8 мм.
• Так как медь тягучая, отрегулируйте станок на количество оборотов от 600 до 1500 в минуту.
• Первичная подача по половине деления. Когда резец слегка коснётся изделия, произведите продольную проточку всего коллектора. По образовавшемуся блестящему рисунку вы увидите состояние ламелей, все неровности поверхностей.
• Если коллектор ровный, то проточка будет равномерной.
• Если есть ямки, то продолжайте проточку, пока поверхность не выровняется.
• Для последнего прохода нужно подать резец на одну четвёртую от деления.
• Для полировки возьмите наждачную бумагу с тысячной зернистостью и включите станок так, чтобы якорь вращался в ту сторону, в которую вращается во время работы.

Не забудьте очистить ротор от стружки, чтобы не произошло замыкания.

Видео по теме

Как перемотать якорь

Перед тем как разобрать якорь, запишите или зарисуйте направление обмотки. Оно может быть влево или вправо. Чтобы его определить правильно, посмотрите на торец якоря со стороны коллектора. Наденьте перчатки, возьмите острые кусачки или ножовку по металлу. Удалите лобовые части обмотки. Коллектор нужно почистить, а снимать необязательно. Аккуратно, не повреждая пазовые изоляторы, выбейте стержни оставшихся частей обмотки с помощью молотка и металлического зубила.

Видео: Снимаем обмотку

Надфилем, не повреждая плёнки изолятора, удалите остатки пропитки. Посчитайте проводники в пазу. Высчитайте число витков в секции и измерьте диаметр провода. Нарисуйте схему. Нарежьте из картона гильзы для изоляции и вставьте их в пазы.

Видео: Намотка влево и вправо

После намотки сварите выводы секций с петушками коллектора. Теперь проверьте обмотку тестером и индикатором короткого замыкания. Приступайте к пропитке.

Инструкция по пропитке (с учётом регулятора числа оборотов)

• Убедившись в отсутствии проблем, отправьте якорь в электродуховку на прогрев для лучшего протекания эпоксидной смолы.
• После прогрева поставьте якорь на стол под наклоном для лучшего растекания по проводам. Капните смолой на лобовую часть и медленно крутите якорь. Капайте до появления клея на противоположной лобовой части.
• Расположите якорь горизонтально и капайте на обе лобовые части. Крутите якорь до потери текучести.
• Оставьте в вертикальном положении до полной полимеризации.

В конце процесса слегка проточите коллектор. Балансируйте якорь при помощи динамической балансировки и болгарки. Теперь проточите окончательно на подшипнике. Необходимо прочистить пазы между ламелями и отполируйте коллектор. Сделайте окончательную проверку на обрывы и замыкания.

Особенность обмотки для болгарок с регулируемым числом оборотов в том, что ротор намотан с запасом мощности. Плотность тока влияет на число оборотов. Сечение провода завышено, а количество витков занижено.

Конструктивные особенности дрели

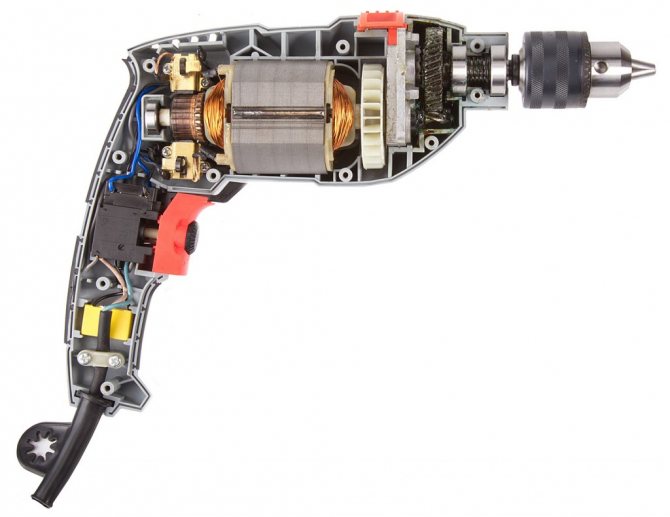

Любая электродрель состоит из корпуса, в котором размещена электрическая и механическая часть, и патрона, в котором крепится сверло, на главном валу дрели. Электрическая часть обычно содержит:

• электродвигатель;
• контактные щетки, закрепленные в щеткодержателе;
• пусковую кнопку (выключатель);
• регулятор оборотов двигателя;
• устройство реверса;
• пусковой конденсатор;
• шнур (кабель) питания.

Схема устройства ударного механизма дрели.

В свою очередь, двухфазный электродвигатель переменного тока состоит из статора и ротора (якоря) с коллектором.

Механическая часть включает редуктор и систему подшипников. Редуктор передает вращение электродвигателя на вал дрели, уменьшая скорость вращения. Более сложная механическая часть в ударной дрели (перфоратор). Редуктор перфоратора обеспечивает ударно-поступательное и вращательное движение сверлу (буру). В его конструкцию, помимо шестеренки, входят поршни (ударный и летающий), таран и боек.

Поломки механической части инструмента

Если неисправности электрики выявить трудно, то с механическими поломками справиться намного проще, и дешевле. Выявить механические дефекты можно даже без необходимости разборки инструмента. Если дрель трещит или не вращается патрон, но при этом слышен характерный звук работы двигателя, значит поломка в редукторе. Когда в дрели не держится насадка, значит неисправность в зажимных кулачках. Еще из строя могут выйти подшипники, которые не подлежат ремонту, и требуют комплексной замены.

Рассмотрим каждый вид неисправности, и особенности их выявления с последующим устранением.

1. Из строя вышли подшипники.
   Обычно подшипники служат достаточно долго, и главной причиной их быстрого выхода из строя является отсутствие смазки или ее выработка. Различают два вида поломок в подшипниках — полное разрушение шариков или износ. При полном разрушении деталь подлежит замене. При замене подшипников трудностей не возникает, поэтому обязательно проверьте их исправность
2. Заклинивание редукторного узла — здесь поломки связаны со слизыванием ведомой или ведущей шестерней.
   Еще в процессе работы может быть отколот зуб, что в итоге приведет не только к снижению производительности, но и возникновению полного заклинивания передаточного механизма. При неисправности редуктора требуется произвести замену шестерней. Следует учитывать, что на бытовых инструментах редуктор может быть представлен из пластиковых шестерней. Их надо менять на аналогичные, иначе установка металлических шестерней приведет к ускоренному износу двигателя
3. Ремонт ударного механизма дрели — в отличие от перфоратора, на дрели этот механизм имеет примитивную конструкцию.
   Состоит конструкция из двух частей, напоминающих фрикционную муфту. Удары создаются за счет перемещения шестерни с зазубринами. Зазубрины на вращающейся шестерни входят в зацепление с аналогичной конструкции зубьями на корпусе, и как-бы перескакивая, создаются щелчки — они же удары. Неисправности ударного механизма дрели бывают следующими — слизывание зазубрин, что в итоге приводит снижению производительности. Чаще зазубрины слизываются на подвижной шестерне, которую и необходимо заменить. Еще поломка может быть, когда не отключается ударный режим ограничителя. Причина в износе металлического шарика, который при перемещении переключателя уходит в торец вала, тем самым ограничивая возможность соприкосновения зазубрин шестерни с выступами на корпусе. Чтобы устранить неисправность, следует заменить шарик в конструкции ударного механизма
4. Неисправность исполнительного элемента — патрона.
   На дрелях используются патроны ключевого типа, отличающиеся повышенной надежностью и эффективностью. На этой детали из строя может выйти зажимная губка, которую следует заменить. Подробная инструкция о том, как снять, отремонтировать и заменить патрон на дрели

Подшипники и патрон относятся к мелким механическим неисправностям, а выход из строя требует соответствующего подхода. Даже если диагностика показала, что редуктор не нуждается в ремонте и замене деталей, то его необходимо демонтировать, промыть в бензине и внести новую смазку. Такие манипуляции необходимо выполнять регулярно в зависимости от частоты применения электроинструмента. Подробное описание как ремонтировать ударный механизм дрели, описан в видео отчете.

Ремонт дрели своими руками – типовые электрические неисправности

Для получения доступа внутрь, необходимо снять половинку корпуса. Верхней считается та часть, со стороны которой расположены головки крепежных винтов. На нижней части останутся закрепленные механизмы и электропроводка.

Электрическая схема дрели проста, и не требует отдельного рассмотрения.

Исключение составляют варианты с электронным переключателем реверса и регулятором оборотов. Эти узлы выполнены в виде отдельных модулей, и меняются целиком. Поэтому с точки зрения ремонта их можно рассматривать как единую деталь.

Сетевой провод

Если дрель не включается вовсе, или питание пропадает при изменении положения инструмента – это контактная проблема. Возможно, внутри резиновой оболочки оборвался один из проводов. Целостность кабеля проверяется тестером или цепью из лампочки с батарейкой.

А после подсоединения тестера, как раз необходимо подергать и посгибать провод для поиска скрытого обрыва. После локализации повреждения, часть кабеля обрезается, заново разделываются контакты, и производится подключение.

Если обрыв произошел в середине провода – его следует заменить. Можно восстановить место обрыва с помощью пайки, обеспечив надежную изоляцию места ремонта.

Ремонт кнопки дрели

При всей простоте конструкции – неисправная кнопка может механически препятствовать включению. Клавиша перемещается в колодце, и с помощью пальца-толкателя замыкает контактную группу выключателя.

Этот узел забивается пылью при проведении работ. В какой-то момент перемещение клавиши может быть заблокировано, и контакты не будут замыкаться. Блок можно продуть сжатым воздухом, или разобрать и вычистить кистью.

Если это не помогло – производим ремонт выключателя дрели. Для доступа к контактам снимите боковую стенку узла. Это можно сделать с помощью тонкой плоской отвертки.

В первую очередь проверьте целостность контактных групп – возможно один из контактов отломится от клеммы. Осмотрите накладку контакта – она может стереться или обуглиться. При необходимости зачистите ее, намотав на жало отвертки мелкую наждачную бумагу.

При критических повреждениях блок подлежит замене.

Щеточный узел

Питание на ротор электродвигателя подается с помощью токосъемных щеток. Они выполнены из графитовых составов, и устойчивы к истиранию. Тем не менее, у всего есть свой ресурс.

При критическом износе (определяется визуально), щетки перестают выполнять свою задачу и подлежат замене. Это несложная и стандартная процедура под силу даже домохозяйке.

Если износ небольшой, но в дрели искрят щетки электродвигателя – проверьте состояние коллектора ротора.

Для обслуживания ротора двигателя, его необходимо аккуратно извлечь из статора.

Если контакты обуглены или загрязнены окалиной – прочистите их наждачной бумагой по ходу вращения двигателя. Причиной обгорания может быть загрязнение мелкой пылью или длительная работа не предельных нагрузках.

Прозвоните сопротивление между соседними ламелями. Оно должно быть одинаковым.

Затем следует проверить обмотки на предмет электрического замыкания с корпусом магнитопровода.

При наличии проводимости – следует перемотать неисправную обмотку. То же самое относится к обрыву проводки. Перемотку можно заказать в профильном сервисе или осуществить самостоятельно.

Для этого не обязательно иметь схему двигателя (хотя это не проблема). Достаточно посчитать количество витков обмотки и замерять диаметр проволоки.

Ремонт статора

При перегреве может расплавиться лак, изолирующий витки основной обмотки, и произойдет межвитковое замыкание. Обмотка перегорит, и двигатель перестанет работать. Проверка, как в предыдущем описании. Прозваниваем обмотки (их может быть две или три), при необходимости перематываем.

Ремонт электродрели своими руками: описание проблем и их решение

Все неполадки электродрелей обычно обусловлены неправильной эксплуатацией, износом отдельных узлов и механизмов инструмента или применением некачественных комплектующих. Чтобы произвести правильную диагностику, необходимы определённый опыт и измерительные электротехнические инструменты. Ниже мы рассмотрим наиболее распространённые неполадки и способы их устранения.

Необходимые инструменты и материалы

Для самостоятельного ремонта электродрели необходимо подготовить:

• набор крестовых и плоских отвёрток различных размеров и конфигураций шлицов;
• плоскогубцы, пинцет;
• мультиметр или тестер напряжения.
  Для разборки и сборки электродрели потребуется набор электротехнических отвёрток

В некоторых старых моделях применялось гаечно-винтовое соединение. В этом случае для разборки корпуса дрели дополнительно понадобится набор ключей.

Что касается замены деталей, нужно помнить, что универсальным для всех видов дрелей на сегодняшний день является только патрон. Остальные запчасти, как правило, оригинальные. Переставить их с одной дрели на другую не удастся, если только они не одной модели. Для замены необходимо приобретать запчасти по каталогу фирмы-производителя для соответствующей модификации прибора.

Ремонт рекомендуется производить в хорошо освещённом и проветриваемом помещении, стол не должен быть захламлён. Если надежды на память нет, можно фотографировать этапы разборки и зарисовывать схему подключения проводов. Перед началом демонтажа нужно в обязательном порядке отключить инструмент от электрической сети.

Как разобрать дрель

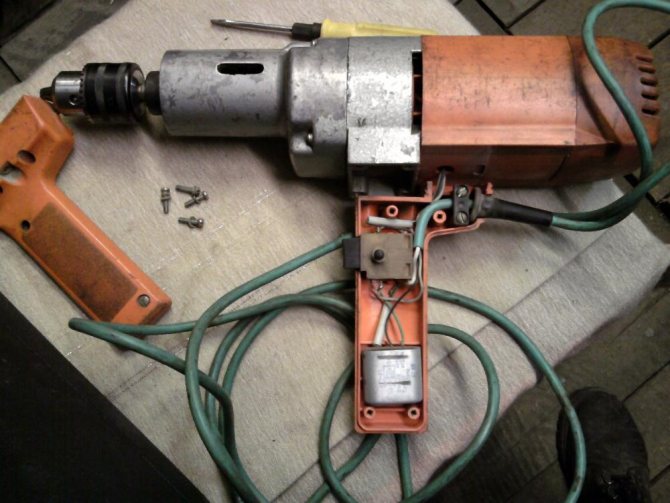

Разборка корпуса электродрели занимает несколько минут. Процедура заключается в отвинчивании 4–6 (в зависимости от модели и марки) саморезов. После этого корпус разъединяется на две половины, между которыми установлен двигатель и остальные механизмы прибора. Если требуется дальнейшая разборка, последовательно выкручиваются все доступные шурупы и освобождаются крепления сетевого шнура, кнопки «Пуск», переключателя реверса. Двигатель и редуктор отсоединяются от корпуса в последнюю очередь.

Правильная разборка начинается со снятия крышки корпуса и заканчивается извлечением редуктора

При разборке важно запомнить не только последовательность работы, но и точное расположение проводов, соединяющих детали между собой.

Видео: как разобрать электродрель

Дрель не включается и не работает

Если подключённая к сети дрель не работает при нажатии на кнопку «Пуск» и при этом не подаёт никаких признаков жизни, нужно проверить следующие узлы.

1. Сетевой шнур. Сначала кабель осматривается визуально на предмет разрывов или переломов. Если таковых не обнаружено, вторым этапом шнур нужно проверить мультиметром или пробником. Для этого снимается защитный корпус. В некоторых моделях необязательно откручивать кожух целиком — достаточно снять только пластиковую защиту рукояти. После того как доступ к контактам шнура будет открыт, проверяется наличие напряжения на конце провода. На исправном шнуре мультиметр покажет напряжение 220 В. На пробнике при касании к фазовому проводнику загорается красный светодиод.



   Целостность кабелей и наличие напряжения в определённых частях электрической схемы удобнее проверять мультиметром

2. Если шнур исправен, производится последовательная проверка напряжения на кнопке и электродвигателе.
3. Далее проверяется работа конденсатора и реверсного переключателя. Зачастую дефект можно обнаружить при внимательном осмотре. Повреждённая деталь изменяет цвет или форму. Например, пластмассовый корпус кнопки, внутри которого расположена микросхема, при длительной перегрузке часто оплавляется. При вскрытии кожуха это сразу бросается в глаза. Пробои проводки двигателя также видны невооружённым глазом — часто причиной сбоя является обрыв кабелей или межвитковое замыкание. Первое сопровождается подгоревшими клеммами или контактами, разрывами или спеканием проводников. Второе — неприятным запахом и пятнами синего цвета на обмотках. Конденсатор при повреждениях может деформироваться и принимать бочкообразную форму.



   Разъединение контактов электропроводки приводит к прекращению работы дрели

Дрель трещит, но патрон не вращается

Если инструмент оснащён функцией удара, характерный треск издают при трении зубчатые поверхности храповика. Причиной тому может быть как поломка самого храповика, так и заклинивание патрона, вернее, вала, на котором он закреплён. Для устранения неполадки необходимо разобрать корпус дрели, чтобы получить доступ к редуктору. Внимательный осмотр поможет уточнить причину проблемы и принять правильное решение. Часто такие симптомы сопровождают заклинивший подшипник.

Дрель, которая эксплуатировалась в условиях повышенной влажности и запылённости, необходимо время от времени вскрывать и очищать от пыли двигатель и подшипники. Кроме того, после удаления пыли и стружек подшипник необходимо смазывать. Но в меру — избыток смазки способствует налипанию мелкого мусора и приводит в итоге к повреждениям.

Для профилактики редуктор нужно разобрать и смазать

Не работает кнопка включения

При помощи кнопки «Пуск» происходит управление работой дрели. Нажатием курка запускается электрический двигатель и регулируется скорость его вращения. Как уже отмечалось выше, внутреннее устройство пусковой кнопки представляет собой симисторную (или тиристорную) схему, напечатанную на микроплёнке.

Кнопка состоит из нескольких мелких деталей: 1-пусковые контакты, 2-регулятор оборотов двигателя, 3-электронная схема, 4-колесо управления скоростью вращения, 5 — возвратная пружина кнопки

Разбирать и ремонтировать её в домашних условиях невозможно. Поэтому при повреждении она полностью заменяется. Схема подключения кнопки обычно изображена на корпусе в виде пиктограммы.

Если в схеме дрели не используется конденсатор, к кнопке подключаются только два провода от розетки и два провода внутренней цепи. В противном случае к ней подходят отдельные провода от конденсатора.

В зависимости от вида электрической схемы к кнопке может подходить от четырёх до шести проводов

Видео: замена кнопки дрели

Не работает плавный пуск

Система плавного пуска электродвигателя является важной составляющей в схеме инструмента. Все современные дрели оснащены этой функцией. Благодаря ей увеличивается ресурс двигателя, износ трущихся частей в моторе значительно сокращается, а работа с дрелью становится комфортнее. Основным элементом плавного пуска является симистор. Если он перегорает, функция перестаёт работать. Лучшим вариантом устранения проблемы считается замена кнопки целиком. Но если такой возможности нет, можно заменить симистор. Для этого нужно разобрать кнопку, выпаять сгоревшую деталь из платы и установить новую.

Если новую кнопку найти не удаётся, можно снять с неё плату, управляющую функцией плавного пуска, и заменить в ней сгоревший симистор

Перед обратной сборкой кнопки внутреннее пространство тщательно продувается и очищается.

Не работает регулятор оборотов, его устройство и замена

Кроме системы плавного пуска в дрели предусмотрена система ручной регулировки оборотов. Колесо, при помощи которого осуществляется изменение скорости, может располагаться на кнопке или в другом месте на корпусе. Современные модели совмещают функцию плавного пуска и ручную регулировку оборотов в одном электронном устройстве, которое было описано выше. Частота вращения регулируется резистором с переменным сопротивлением.

Если система управления скоростью вращения вышла из строя, а заменить её не получается, можно воспользоваться наружным устройством. Например, включив в разрыв цепи питания диммер. Или собрать устройство самостоятельно из недорогих радиодеталей.

Простейший диммер для управления оборотами электродрели можно собрать из недорогих и доступных радиодеталей

Замена щёток в дрели

Замена графитовых щёток в коллекторе электродвигателя бывает плановой или аварийной. Предпочтительнее, конечно, первый вариант. Эксплуатация чрезмерно истёртых щёток приводит к быстрому износу коллектора на роторе. Вслед за этим может сгореть мотор. Выработка щёток более чем на 40% является сигналом к плановой замене. При достижении порога пригодности щётки начинают искрить, причём искрение происходит настолько интенсивно, что разогревается корпус. Доводить дрель до такого состояния нельзя.

Заменить щётки даже в старых моделях электродрелей довольно просто: доступ к ним появляется сразу после снятия защитного кожуха

На разных моделях предусмотрены различные способы замены щёток. Но в большинстве современных инструментов на корпусе оставляют окошко, через которое щётки меняются без разборки защитного кожуха.

Видео: замена щёток в электродрели

Не работает переключатель реверса дрели

Начинающие пользователи часто путают регулятор оборотов и реверс дрели. Тем не менее это два разных устройства. И хотя они расположены рядом, всё же заключены в отдельные корпуса. Принцип действия реверса (изменения направления движения ротора) довольно прост. Если поменять фазу и ноль на щётках электромотора, изменится направление вращения.

Механизм управления реверсом часто расположен в верхней части корпуса кнопки

Следует обратить внимание, что у реверса бывает 3 положения (а не только 2). В одном ротор вращается по часовой стрелке. В другом — против часовой. И третье положение — нейтральное, в котором двигатель вращаться не будет вообще.

Если реверс не работает, необходимо извлечь его из дрели и разобрать пластиковый корпус. Фактически устройство состоит из простого переключателя контактов, поэтому ломаться там нечему. Могут быть лишь механические повреждения в виде отломанного рычага переключения или подгоревшие медные контакты. В последнем случае клеммы зачищаются и прибор продолжает функционировать. Повреждения пластмассы исправить сложнее. Проще купить новую деталь и произвести замену. Схема подключения реверса изображена, как правило, на его корпусе. Но лучше в процессе ремонта запомнить (или зарисовать, сфотографировать) исходное расположение проводов.

Дрель вращается только в одну сторону

Иногда встречается такая поломка — дрель не подчиняется «приказам» переключателя реверса и отказывается менять направление вращения. Для восстановления функции устройства нужно вскрыть крышку переключателя и внимательно осмотреть внутренний механизм. Если прибор имеет два рабочих положения, необходимо зачистить все контакты мелкой наждачной бумагой и проконтролировать степень прижатия клемм. В случае если контакты недостаточно жёсткие — подогнуть медные пластины. Перед сборкой рекомендуется очистить внутренность пластиковой коробки от пыли и другого возможного мусора.

Замена подшипника

Механическая поломка подшипника сопровождается гулом и вибрацией дрели во время работы. Износ происходит из-за попадания крупной абразивной пыли или стружки внутрь защитного кожуха, а также из-за перегревов во время эксплуатации и несоблюдения условий хранения. Особенно чувствительны подшипники к повышенной влажности.

Во время заводской сборки подшипник напрессовывается на вал

Для замены придётся полностью разобрать дрель, отсоединить статор и извлечь ротор, на котором подшипник установлен. При сборке на заводе его напрессовывают на ось вала. Теперь его нужно снять. Наиболее верный способ — использовать специальный съёмник, при помощи которого подшипник сходит без перекосов. Можно выбивать его, зажав якорь в тисках, но делать это нужно очень осторожно. Неловким движением можно повредить обмотку ротора и тогда его придётся полностью менять или перематывать.

Подшипник с вала вращения проще всего снять при помощи специального приспособления

Видео: замена подшипника в дрели

Как проверить якорь дрели мультиметром и отремонтировать его

Если мотор гудит, но патрон не вращается совсем или вращается очень медленно, велика вероятность того, что повреждён якорь двигателя. Это случается при перегреве мотора, когда изолирующий лак на проводниках обмоток плавится и возникает короткое межвитковое замыкание. Чтобы абсолютно точно провести диагностику, необходимо разобрать кожух инструмента и получить доступ к обмоткам якоря и коллектору. Мультиметром последовательно измеряется сопротивление рамок в обмотке. Для этого щуп прибора устанавливают на соседних ламелях и записывают показания омметра. Если на какой-либо паре значения отклоняются от нормы, значит, налицо короткое замыкание.

Мультиметром последовательно прозванивают пары расположенных рядом ламелей

Если раньше в случае повреждения обмоток якоря мастерам приходилось перематывать их самостоятельно, то сегодня практически никто этим не занимается. Особенно если речь идёт о бытовой технике. На рынке электроинструмента достаточно легко и без большого ущерба для кошелька можно приобрести испортившуюся деталь и произвести замену самостоятельно. Кроме того, гарантировать качество при самостоятельной перемотке достаточно сложно. Выдержать все параметры под силу далеко не каждому. Чем меньше габариты дрели, тем сложнее перематывать обмотку, поскольку для этого требуется специальное оборудование.

Видео: проверка якоря коллекторного двигателя

Как прозвонить статор электродрели

Статор проверяется аналогичным способом — при помощи мультиметра. По сравнению с проверкой якоря процедура более простая и соответственно более быстрая. Ведь в статоре обмоток меньше — обычно это 2 или 3 катушки.

При обнаружении пробоя в катушке её заменяют. Перемотка в домашних условиях практикуется лишь энтузиастами «очумелых ручек» и любителями всё делать самостоятельно. Для перемотки нужно оборудование в виде паяльника и шаблона для правильной укладки проводника.

Видео: как проверить якорь и статор электродвигателя в домашних условиях

Дрель не работает на малых оборотах (дрель не набирает обороты и греется)

Оборотистость двигателя зависит от устройства, которое рассмотрено выше, — регулятора оборотов электромотора. Если в процессе эксплуатации произошёл сбой работы регулятора, ничто не сможет заставить работать двигатель быстрее или медленнее. Замена регулятора — единственно правильный выход из неприятной ситуации.

Бывают случаи, когда нарушение оборотов происходит по вине редуктора. К примеру, сильно засорённая планетарная передача может значительно уменьшить скорость вращения, особенно если на ось «намоталось» большое количество засохшего в масле мусора. Сломанные зубья большой шестерни и грязь на червячной передаче также отрицательно влияют на скорость вращения ротора. При этом двигатель будет работать в режиме перегрузки, а это чревато перегревами и — в итоге — межвитковыми замыканиями. Поэтому напрашивается простой вывод. Редуктор, как и все остальные узлы механизма, подлежит профилактическому обслуживанию и очистке. Обычно рекомендуется производить профилактику не реже одного раза в два года, а при интенсивной эксплуатации — каждый год.

Замена ударного механизма дрели

При возникновении проблем с ударным механизмом дрели оптимальным решением является замена изношенной шестерни «трещотки». Храповой механизм непосредственно связан с редуктором, поэтому для того чтобы получить к нему доступ, придётся произвести полную разборку дрели. Другого способа восстановления храповика пока не изобрели. После замены шестерни следует тщательно очистить картер редуктора от старой смазки, так как в ней остались металлические стружки от предыдущего храповика. Новую смазку добавляют уже после сборки, её марка должна соответствовать техническим характеристикам редуктора.

Устройство и неисправности электрической дрели

Дрели могут быть разных размеров и цветов, но внутри всегда одна и та же схема.

Устройство ударной дрели

Основные составляющие ударной дрели:

1. Патрон.
2. Металлический корпус редуктора.
3. Электродвигатель.
4. Кнопка пуска.
5. Кнопка переключения между обычным и ударным режимами.
6. Корпус.
7. Индукционные кольца.
8. Конденсатор.
9. Сетевой кабель.
10. Щётки.
11. Кнопка реверса.
12. Регулятор оборотов.

В простой дрели без ударного механизма нет металлического корпуса редуктора. Подшипники вала и редуктора вставлены в корпус дрели.

Редуктор безударной дрели

Основные неисправности дрели:

• Не включается. Причины: повреждение шнура питания, проводов внутри дрели, кнопки пуска, или пускового конденсатора.
• Неисправности двигателя.
• Поломка или износ щёток.
• Искрит, дымит, потрескивает, неприятный запах. Причина в щётках или двигателе.
• Потеря мощности происходит из-за неисправности якоря.
• Поломка кнопок включения, реверса, регулятора оборотов.
• Износ подшипников.
• Плохой зажим патрона.

Неисправности двигателя:

• Деформация вала.
• Выработка якоря.
• Нарушение крепления полюсов к станине в статоре.
• Разрыв провода обмоток от перегрузки или абразивной пыли.
• Короткое замыкание на корпус или между витками.

Все эти неисправности, за исключением неисправностей двигателя, нетрудно устранить самостоятельно. Ремонт двигателя возможен при наличии определённых навыков и знаний. Иногда проще отнести его в мастерскую или купить и установить новый. Установка любого нового узла дешевле ремонта в мастерской, так как профессионалы за одну замену берут оплату, равную стоимости узла.

Видео: устройство дрели

Рекомендации для продления работоспособности новых и отремонтированных дрелей:

• Дрель не должна работать более 20–25 минут непрерывно после включения в сеть.
• Недопустим перегрев прибора до температуры обжигания рук.
• Необходимо чистить патрон от грязи и смазывать.
• Нельзя использовать сильно тупые свёрла.

Как Работает Реверс На Дрели

Устройство дрели
Электродвигатель

. Коллекторный электродвигатель дрели содержит три основных элемента. статор, якорь и угольные щетки. Статор выполнен из электротехнической стали высокой магнитной проницаемости. Имеет цилиндрическую форму и пазы для укладки статорных обмоток. Статорных обмоток две и расположены они друг напротив друга. Статор жестко крепиться в корпусе дрели.

Ротор представляет собой вал, на который прессуется сердечник из электротехнической стали. По всей длине сердечника протачиваются канавки, через равное расстояние, для укладки якорных обмоток.

Обмотки наматываются цельным проводом с отводами для крепления к коллекторным пластинам. Таким образом, образовывается якорь, разделённый на сегменты. Коллектор находится на хвостовике вала и жестко укреплен на нем.

Ротор во время работы вращается внутри статора на подшипниках, которые расположены в начале и конце вала.

По пластинам во время работы двигаются подпружиненные щетки. Кстати, когда проводится ремонт дрели, следует особое внимание уделить именно им. Щетки прессуются из графита, имеют вид параллелепипеда с вмонтированными гибкими электродами.

Регулятор оборотов

. Обороты дрели регулирует симисторный регулятор, расположенный в кнопке включения. Надо отметить простую схему регулировки и малое количество деталей. Собран этот регулятор в корпусе кнопки на подложке из текстолита по микроплёночной технологии.

Сама плата имеет миниатюрные размеры, что позволило поместить её в корпусе курка. Ключевой момент. это то, что в регуляторе дрели (в симисторе) происходит разрыв и замыкание цепи за миллисекунды.

И регулятор никак не изменяет напряжение, которое приходит из розетки (однако меняется среднеквадратичное значение напряжения, которое показывают все вольтметры измеряющее переменное напряжение). Точнее, происходит импульсно-фазовое управление. Если кнопка нажата слегка, то время когда цепь замкнута самое маленькое.

По мере нажатия, время, когда цепь замкнута, увеличивается. Когда кнопка нажата до предела, время, когда цепь замкнута, максимально или цепь вообще не размыкается.

Более научно это выглядит следующим образом. Принцип работы регулятора основан на изменении момента (фазы) включения симистора (замыкания цепи) относительно перехода сетевого напряжения через ноль (начала положительной или отрицательной полуволны питающего напряжения).

Чтобы легче было разобраться в работе регулятора, построим три временные диаграммы напряжений: сетевого, на управляющем электроде симистора и на нагрузке. После включения дрели в сеть на вход регулятора поступает переменное напряжение (верхняя диаграмма).

Одновременно на управляющий электрод симистора подается напряжение синусоидальной формы (средняя диаграмма). В момент, когда его величина превысит напряжение включения симистора, симистор откроется (цепь замкнется) и сетевой ток потечет через нагрузку.

После того как величина управляющего напряжения станет ниже пороговой, симистор остается открытым за счет того, что ток нагрузки превышает ток удержания. В тот момент, когда напряжение на входе регулятора меняет свою полярность, симистор закрывается. Далее процесс повторяется.

Таким образом, напряжение на нагрузке будет иметь форму как на нижней диаграмме.

Ремонт переключателя реверса, смазка, чистка электродрели

Чистка электродрели

внутри и снаружи, ремонт переключателя
реверса
, смазка редуктора, смазка подшипников.

Реверс для дрели

Установка реверса

на советскую
дрель
.

Чем больше амплитуда управляющего напряжения, тем раньше включится симистор, а следовательно, больше будет и длительность импульса тока в нагрузке. И наоборот, чем меньше амплитуда управляющего сигнала, тем меньше будет длительность этого импульса.

Амплитуда управляющего напряжения управляется переменным резистором соединенным с курком дрели. Из диаграммы видно, что если не сдвигать по фазе управляющее напряжение, диапазон регулирования будет от 50 до 100%.

Поэтому, чтобы диапазон расширить, управляющее напряжение сдвигают по фазе, и тогда в процессы нажатия на курок напряжение на выходе регулятора будет изменяться так, как показано на рисунке ниже.

Схема подключения проводов, и в частности схема подключения кнопки дрели, в разных моделях может отличаться. Самая простая схема, и лучше всего демонстрирующая принцип работы, следующая. Один повод из шнура питания подключается к регулятору оборотов.

Чтобы не путаться, важно понять, что регулятор оборотов и устройство управления реверсом. это две разные детали, которые часто имеют разные корпуса.

Единственный провод выходящий из регулятора оборотов подключается к началу первой обмотки статора. Если бы не было устройства реверса, конец первой обмотки соединялся бы с одной из щеток ротора, а вторая щетка ротора соединялась бы с началом второй обмотки статора. Конец второй обмотки статора

ведет ко второму проводу шнура питания. Вот и вся схема.
Изменение направления вращения ротора происходит, когда конец первой обмотки статора подключается не к первой, а ко второй щетке, при этом первая щетка подключается к началу второй обмотки статора.
В устройстве реверса такое переключение и происходит, поэтому щетки ротора соединяются с обмотками статора через него. На этом устройстве может быть схема, показывающая, какие провода соединяются внутри.

Черные провода ведут к щеткам ротора (5-й контакт пусть будет первая щетка, а 6-й контакт пусть будет вторая щетка), серые. к концу первой обмотки статора

(пусть будет 4-й контакт) и началу второй (пусть будет 7-й контакт).
При положении переключателя изображенном на фото, замкнуты конец первой обмотки статора с первой щеткой ротора (4-й с 5-м), и начало второй обмотки статора со второй щеткой ротора (7-й с 6-м).
При переключении реверса во второе положение, соединяются 4-й с 6-м, и 7-й с 5-м.

Конструкция регулятора оборотов электродрели предусматривает подключение конденсатора и подключение к регулятору обоих проводов идущих от розетки. Схема на рисунке ниже, для лучшего понимания, чуть упрощена: нет устройства реверса, ещё не показаны обмотки статора, к которым и подключаются провода от регулятора (см. схемы выше).

В случае описываемой электродрели, используется только два нижних контакта: крайний левый и крайний правый. Конденсатора нет, а второй провод сетевого шнура подключается прямо к статорной обмотке.

Редуктор

. Редуктор дрели предназначен для уменьшения оборотов сверла и увеличения крутящего момента. Чаще встречается шестеренчатый редуктор с одной передачей. Встречаются дрели и с несколькими передачами, например двумя, при этом сам механизм чем-то напоминает коробку передач автомобиля.

Ударное действие дрели

. Некоторые дрели имеют ударный режим, для долбления отверстий в бетонных стенах. Для этого сбоку большой шестеренки ставится волнистая шайба, и такая же шайба напротив.

При сверлении с включенным режимом удара, когда сверло упирается, например, в бетонную стену, волнистые шайбы соприкасаются и за счет своей волнистости имитируют удары. Шайбы со временем стираются, и требую замены.

Источник: https://ctln.ru/kak-rabotaet-revers-na-dreli/

Типовые поломки инструмента

После окончания работ по сверлению необходимо убирать пыль с инструмента, особенно с его вентиляционных отверстий. Характер неисправностей разделяют на электрическую или механическую природу возникновения.

Электрические повреждения

Такого вида поломки происходят из-за превышения допустимой нагрузки на аппарат и нарушений в его эксплуатации. Проявляются они в отказе инструмента включаться, в неисправности реверса или регуляторе оборотов. Чаще всего для восстановления работоспособности понадобится разобрать кнопку запуска и прочистить все места, связанные с электрическим контактом.

Появление запаха гари свидетельствует о возникновении перегрузки в работе электродвигателя. В таком случае вначале проверяется состояние щёток и обмоток, изучаются места подключения провода питания на отсутствие подгорания. Подгорание связано с попаданием пыли, в результате чего увеличивается переходное сопротивление, что ведёт к нагреву. Электрического рода неисправности легко вычисляются с помощью мультиметра и визуального осмотра.

Механические поломки

Механические неисправности выявляются сложнее. Такого рода поломки обычно сопровождаются возникновением посторонних звуков, и устранить их без разборки инструмента не получится. В случае плохого фиксирования сверла в патроне понадобится его заменить, так как износ зубчатого соединения самостоятельно восстановить невозможно.

Возникновение клина при работе связывается с повреждением редуктора или подшипника. Если разобрать устройство, то повреждённый узел будет виден сразу. Износ шестерёнок или шлицов будет говорить о необходимости их замены. Подшипники проверяются путём покачивания их на валу. Если движение не плавное или слышны посторонние звуки, то подшипник заменяется. После того как получится найти неисправный узел и починить его, перед тем, как собрать устройство обратно, необходимо провести очистку редуктора от старой смазки и нанести новую. Тогда устройство сможет прослужить ещё не один год.

Принцип работы и основные узлы

Своим появлением дрель обязана востребованностью при подземном бурении для замены ручного труда на автоматизированный. В 1870 году американским изобретателем Саймоном Инджерсоллом была представлена прародительница ударной дрели. В своей работе инструмент использовал паровой привод и бур. Появление электродвигателей в конце XIX столетия позволило усовершенствовать инструмент. Так, в 1889 году инженер Артур Джеймс Арнот предложил использовать электродвигатель совместно со сверлом, и уже в 1895 году появился инструмент, свободно удерживающийся при работе в руках.

В начале 1917 года Артур Арнот, работающий на компанию BLACK&DECKER, подключив к дрели кнопку и добавив пистолетную рукоятку, сделал устройство одним из самых популярных электроинструментов в мире. С тех пор конструкция электродрели не претерпевала кардинальных изменений.

Классическая дрель работает только в режиме сверления, но с развитием технологии изготовления современные устройства стали комплектоваться режимом удара. При подключении к сети 220 вольт редукторная дрель, преобразовывая электрическую энергию в механическую, заставляет патрон, присоединённый к механизму устройства, совершать вращательное движение. Число оборотов патрона управляется с помощью реостата, вмонтированного в кнопку включения, а направление вращения устанавливается реверсом. Сверло, зажимаемое в патрон, из-за своей формы и под действием большой скорости оборотов легко выполняет отверстие в твёрдом или мягком материале.

Для осуществления удара в приспособлении используются возвратно-поступательные движения, возникающие из-за работы мотора. На оси расположения патрона устанавливается храповик, представляющий зубчатое кольцо, а на корпусе выполняются зубцы, создающие упор. Когда ударная дрель переключается в режим «сверление с ударом», храповик зацепляется за упор, а затем с него соскальзывает. Вал совершает удары в вертикальном направлении.

Перед началом проведения ремонта дрели своими руками необходимо определить, какая её часть нуждается в восстановлении.

Основными частями сверлильного инструмента являются:

• конденсатор;
• кнопка запуска и остановки двигателя;
• устройство контроля оборотов;
• реверсный переключатель;
• подшипники;
• электродвигатель;
• устройство охлаждения двигателя;
• редуктор;
• возвратная пружина;
• зажимной патрон;
• корпусные элементы.

Таким образом, узлы электродрели разделяются на электрические и механические модули. При этом следует учитывать, что ударный узел обладает невысокой производительностью и при частом использовании такого режима в работе быстро изнашивается.

Износ ударного узла не только негативно сказывается на работе по долблению, но и увеличивает нагрузку на электродвигатель, заставляя его перегреваться.

Электродвигатель устройства

Двигатель является основным элементом устройства, приводящим в действие редуктор инструмента. Состоит он из статора и ротора, при этом ротор является подвижной частью, а статор, соответственно, нет. В конструкцию ротора входит якорь с коллектором. Якорь — это элемент двигателя, собранный из стальных пластин. На них наматываются обмотки из проводящего электрический ток материала — меди. Коллектор представляет собой цилиндр. Изготавливается он из диэлектрика и проводящих ток пластин, к этим пластинам и подключаются обмотки якоря.

Маломощные электрические дрели

У маломощных инструментов шпиндель на конце оснащен правой наружной резьбой, на которую и накручивается патрон. В его центральной части имеется отверстие, но уже с левой резьбой для шунтирующего болта. У этого крепежного элемента головка рассчитана под четырехгранную либо крестовую отвертку. Его нужно открутить.

Далее выполнение своими руками ремонта патрона дрели сводится к следующему. Для начала следует заблокировать крыльчатку двигателя, что можно сделать при помощи гвоздя. Затем постараться резким, но с умеренной силой движением сорвать патрон в направлении против часовой стрелки.

Кнопка пуска двигателя электродрели

Как обидно когда в самый неподходящий момент ломается что то. Тем более с нынешними ценами. Вот к примеру кнопка пусковая у дрели, летит частенько и в тот же момент вы задумываетесь, что полетело на этот раз? И тут вам бац! Кнопка! Зараза! Все, едем покупать новую. Но вот же незадача! Не запомнили расположение выводов, что куда. А здесь вам и схемка кстати будет. Подключение с 3-х выводным конденсатором:

Вот такая еще бывает:

Кнопка с реверсом:

Для того чтобы двигатель начал работать в обратную сторону нужно поменять местами подключение проводов к щёткам (в кнопке с реверсом это делается с помощью рычажка переключателя). Хочу обратить ваше внимание при покупке кнопки, она должна соответствовать не только размерам, но и мощности вашей дрели. Давайте посчитаем: имеем дрель мощностью 650Вт, Р=U*I, I=650/220=2,95А, . получается нам нужна кнопка на U=~220V, I=не менее 2,95А, значит нам подойдёт кнопка БУЭ-3~220V 3.0A.

получается нам нужна кнопка на U=~220V, I=не менее 2,95А, значит нам подойдёт кнопка БУЭ-3~220V 3.0A.

Схема Подключения Электродрели

Самый простой способ — это включить другой электроприбор в тот же удлинитель и ту же розетку и тем самым проверить их рабочее состояние.

Как заменить щетки: работа за пару минут Но дрель может не работать и из-за банальных неисправностей — например, из-за щеток внутри двигателя.

Если же «ярких» признаков нет, можете воспользоваться омметром.

По пластинам в процессе функционирования установки передвигаются щетки.

Зажимные клеммы в самом корпусе кнопке установлены под углом 45 градусом, и сделаны из закаленной стали.

Плавный пуск, регулировка и защита колектор. двигателя

Самыми частыми поломками считают: Проблемы с работой двигателя; Износ щеток; Проблемы с работой кнопки. Остальные втыкаются в самозажимные контакты. В дрелях-перфораторах оснащена возвратной пружиной Патрон дрели. И тут вам бац! Кнопка дрели оснащенная реверсом. Ремонт электрической дрели своими руками Схема подключения кнопки дрели — чиним инструмент сами! Вот к примеру кнопка пусковая у дрели, летит частенько и в тот же момент вы задумываетесь, что полетело на этот раз? Ремонт кнопки дрели — достаточно сложный процесс, он требует наличия определенных навыков. Эти узлы выполнены в виде отдельных модулей, и меняются целиком. В какой-то момент перемещение клавиши может быть заблокировано, и контакты не будут замыкаться. Как проверить кнопку дрели

Как подбирать запчасти для замены

Отсутствие сопротивления указывает на обрыв. Подключение кнопки электродрели О принципе работы регулятора оборотов читайте в статье устройство дрели.

Устройство электродрели: 1 — статор, 2 — обмотка статора вторая обмотка под ротором , 3 — ротор, 4 — пластины коллектора ротора, 5 — щеткодержатель со щеткой, 6 — реверс, 7 — регулятор оборотов.

На ней видно имеющийся регулятор оборотов электрдвигателя с регулятором обратного хода ротора, реверсом. Этот узел забивается пылью при проведении работ.

В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность — пришло время заменять кнопку. Статор выполнен из электротехнической стали высокой магнитной проницаемости. Бывает много случаев когда по параметрам кнопки совпадают а при установке в корпусе дрели просто не подходят. При выполнении замены кнопки следует учитывать, что схема может иметь довольно простое устройство, а может быть выполнена с реверсом. При износе этих узлов, понижающая пара редуктора испытывает повышенные нагрузки. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования — только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Дрели разные по типу, по мощности кстати покупая новую кнопку дрели, надо учитывать мощность инструмента, иначе кнопка долго не прослужит. Исключить этот пробел поможет данная статья. ВЕС без токоподводящего кабеля, патрона и доп.

А что внутри

Что нужно знать о ремонте электродрели: устройство дрели

Прежде, чем приступить к ремонту электродрели своими руками, вы должны определиться с причиной ее поломки. Их может быть несколько:

Электродрель необходимый инструмент повседневной жизни.

1. Износ щеток.
2. Поломка элементов электродвигателя.
3. Недостаточный зажим в патроне дрели.
4. Выход из строя регулятора или переключателя.
5. Поломка подшипников.

Ремонт дрели стоит начать с диагностики щеток и патронов.

Щетки электродрели бывают угольные или графитовые. Они представляют собой часть цепи, с помощью которой ток попадает на двигатель инструмента. Как правило, срок использования щеток оставляет от 70 до 120 часов. Для определения износа детали можно использовать специальные индикаторы. Износ щеток, пожалуй, самая распространенная неисправность электрических дрелей.

Заменить данную деталь своими руками просто. Это можно совершить даже без демонтажа корпуса инструмента. В некоторых моделях для демонтажа изношенных деталей достаточно выкрутить заглушки.

Первым признаком износа щеток является повышенное образование искр, которое можно увидеть в вентиляционных прорезях. Стоит отметить, что лучше заменять сразу 2 щетки, даже если износилась одна.

Замена данных деталей должна сопровождаться очисткой коллектора от нагара. Лучше всего это делать с помощью этилового спирта.

Схема внешнего устройства дрели.

Для того, чтобы снизить искрообразование при работе с дрелью, следует аккуратно приложить щетку к коллектору и закрепить ее с помощью наждачной бумаги. Кроме того, стоит обратить внимание на состояние пружины узла щеткодержателя. Если она слабо прилегает, то ее лучше заменить. Патрон чаще всего выходит из строя из-за абразивного изнашивания.

Зажмите внутреннюю обойму и прокрутите внешнюю. Если вы услышали характерный «шелест» или заметили, что обойма «проскакивает» — лучше замените подшипники, иначе они могут привести к заклиниванию якоря.

Как определить поломки в электродвигателе

Вторая частая причина поломки дрелей — это неисправность элементов электродвигателя. Чаще всего ломается якорь и статор. Это бывает по двум причинам:

1. Неправильное использование инструмента.
2. Низкое качество привода.

Схема подключения кнопки в электродрели.

Перед заменой ротора или статора, разберите корпус и аккуратно снимите провода. Не помешает убрать щетки и демонтировать шестеренку привода. Затем извлеките двигатель и опорные подшипники.

После этого приступите к замене неисправных частей. Поломку якоря определить легко. Чаще всего неисправность данного элемента сопровождается характерным запахом гари и повышенным искрообразованием. Кроме того, при тщательном осмотре можно без проблем обнаружить обгоревшие части обмотки. Однако, если вы заметили, что мощность двигателя дрели упала — воспользуйтесь омметром и мегомметром.

Обмотки, как статора, так и якоря, подвержены межвитковому пробою и обрыву омботки. Иногда возникает пробой на магнитопроводе. Последний просто определить, если воспользоваться мегомметром.

Когда щупы мегомметра соприкасаются с выходом обмотки нужно замерять сопротивление. Если оно составляет более 500 мОм — скорей всего, пробой отсутствует. Для точных измерений возьмите мегомметр с измерительным напряжением не ниже 100 В.

Межвитковый пробой якоря выявить труднее.

Для определения поломки воспользуйтесь трансформатором, у которого есть только первичная обмотка, а его разрыв выполнен в виде желоба. При измерении сердечник якоря должен стать вторичной обмоткой трансформатора.

При повороте якоря, приложите к его сердечнику тоненькую пластину. Если она начинает вибрировать — обмотка короткозамкнута. Обрыв обмотки можно определить, если к смежной пластине якоря подключить миллиамперметр.

Если обмотка целая — ток будет одинаковым. Обрыв обмоток статора можно определить с помощью подключения омметра к разорванным концам обмотки. Если сопротивление отсутствует — вероятность обрыва составляет 100%.

Как произвести замену регулятора и реверса

Патрон электродрели чаще всего выходит из строя из-за абразивного изнашивания.

Если вы пользуетесь электрической дрелью и заметили, что на входных клеммах присутствует напряжение, а на выходных нет — скорее всего неисправны компоненты схемы регулятора.

Cхема подключения выключателя совковой дрели

Довольно часто электродрель перестает работать из-за поломки её выключателя с регулировкой оборотов (не включается, не регулируется число оборотов), мы разбираем дрель что-то пытаемся сделать, а когда понимаем, что дело в выключателе с регулировкой оборотов, оказывается многие провода от него уже оборваны и какой где был неизвестно. Для решения данной задачи вам понадобится информация: как заменить выключатель с регулировкой у дрели: Для того чтобы двигатель начал работать в обратную сторону нужно поменять местами подключение проводов к щёткам (в кнопке с реверсом это делается с помощью рычажка переключателя)

Хочу обратить ваше внимание при покупке выключателя, он должна соответствовать не только размерам, но и мощности вашей дрели. Давайте посчитаем: имеем дрель мощностью 650вт, Р=U*I, I=650/220=2,95А, получается нам нужен выключатель на U=~220V, I=не менее 2,95А, значит нам подойдёт выключатель БУЭ-3 ~220V 3.0A

Желательно также при замене выключателя с регулировкой оборотов, поставить новые конденсаторы (емкость).

ремонт

Это интересно: Отделка входной двери изнутри

Подключение кнопки дрели

Из за частого использования, кнопка дрели выходит из строя и в таких случаях ее необходимо заменить. Подключение кнопки дрели не требует особой квалификации и поэтому заменить вышедшую из строя деталь возможно своими силами. О том, как подключить кнопку дрели своими силами и что для этого нужно сделать, мы поговорим в сегодняшней статье.
Фото-1. Кнопка дрели оснащенная реверсом.

Кнопка дрели с реверсом

Обычно кнопка дрели заблаговременно дает нам сигнал о том ,что скоро выйдет из строя. В таких случаях кнопка начинает работать с перебоями или требует сильного нажатия для включения электродвигателя.

Потом,через некоторое время кнопка совсем перестает работать. Обнаружить в таких случаях неисправность кнопки дрели довольно просто.

Для более детального ознакомления с ремонтом дрели своими руками предлагаю посетить другую статью на этом сайте.

Для этого стоит отвинтить болты крепления корпуса дрели, разобрать его и проводить проверку кнопки с помощью пробника. После этого, следует включить вилку в розетку и проверить напряжение на входных клемах.

Если ваш измерительный прибор покажет что напряжение есть а при нажатии на кнопку не включается двигатель, это будет означать что кнопка вышла из строя.

Как правило в таких ситуациях покупают новую кнопку дрели и подключают ее самостоятельно или пытаются ее открыть и отремонтировать.

Как подключить кнопку дрели, вы сможете увидеть на этом видео

Схема кнопки дрели

Рисунок-1. Схема подключения кнопки с реверсом

Рисунок-схема подключения кнопки дрели

Представленная на фото -1 кнопка дрели снабжена встроенным регулятором оборотов электродвигателя а также встроенным регулятором направления вращения ротора -реверс.

По приведенной на рис-1 схеме подключения видим,что реверс имеет контакты обозначенные цифрами 7;5;6;и 4,где 7-провод статора;5-провод щетки от ротора(якоря);6-провод щетки от якоря и 4-провод статора.

Далее, на самой кнопке пуска мы имеем следующие контакты обозначенные цифрами 1;2;3; а также два контакта,которые обозначены стрелками.В контактах которые обозначаются стрелками подключается силовой кабель,там обычно во всех кнопках присутствует болтовое соединение.

В контактах 1 и 3 подключается конденсатор. а в контактах 2 и 3 подключается провода статора(обмотки).Вот и все,если вы проведете подключение по этой схеме,то гарантированно у вас все получится.

Кнопка является весьма сложной конструкцией и поэтому разобрать ее следует очень осторожно, так как обычно после разборки все ее детали разлетаются во все стороны и дальнейшее ее использование становиться невозможным. После разборки как правило очищают клемы от нагара и собирают ее обратно, но если это не помогает тогда покупают новую. Фото-2. Обычная кнопка дрели без реверса

Кнопка дрели без реверса

Следует сказать что кнопки бывают разные как и электродрели поэтому необходимо знать что не все кнопки снабжаются реверсом и регулятором оборотов двигателя.

Однако такие кнопки тоже представляют собой сложные конструкции и как правило, если выходят из строя по каким то причинам, уже не восстанавливаются в рабочее состояние. При покупке новой кнопки следует старую взять с собой для того, чтобы не перепутать ее с другой моделью.

Бывает много случаев когда по параметрам кнопки совпадают а при установке в корпусе дрели просто не подходят.
Рисунок -2. Обыкновенное подключение
Рисунок-схема подключения кнопки дрели без реверса

Подключение кнопки дрели не требует особых знаний и умений . Для этого необходимо просто запомнить, что новая кнопка должна соответствовать мощности дрели и ее размерам.Если вы собираетесь купить новую кнопку дрели обратите внимание на размер и мощность вашей дрели.

Кнопка должна соответствовать не только мощности электродвигателя вашей дрели но и размерам. Например, если дрель имеет мощность Р= 650 Вт, тогда из физики мы знаем, что Р=U· I, откуда I=Р/U=650/220 и 2,95 А.

Значит нам необходимо купить кнопку БУЭ-3 ~220V 3.0A.

Устройство кнопки дрели

Ну и в конце этой статьи я бы хотел затронуть вопрос, с которым многие из вас столкнуться в процессе демонтажа старой кнопки дрели. Для того чтобы производить качественный демонтаж кнопки, вам потребуются минимальные познания в устройстве современных кнопок пуска в работу дрели.

На представленном выше видео видно как работает кнопка при нажатие на нее.Если рычаг реверса стоит на закручивание болтов, гаек и так далее, то нижние клеммы замыкаются обе.

Если включить реверс в обратную сторону, то в сеть включается только одна нижняя клемма, вторая при этом не работает.

Как правило, во всех современных кнопках дрели зажимные устройства для проводов спроектированы из прочной стали и не совсем удобны для демонтажа.

Дело в том, что производители кнопок заботятся о повышении производительности при сборке своих изделий.Они проектируют кнопки таким образом, чтобы было максимально удобно, легко и быстро производить монтаж электрооборудования , но при этом страдает удобство при замене и ремонте кнопок.

Фото-3. Устройство зажимных клемм электропроводки в современных кнопках дрели

Другими словами подготовленный провод обмотки или другой детали дрели к монтажу, легко можно засунуть в отведенное для него отверстие в корпусе кнопки, но вытащить его обратно проблематично, -тут нужна сноровка и смекалка.Зажимные клеммы в самом корпусе кнопке установлены под углом 45 градусом, и сделаны из закаленной стали.

Если вы посмотрите внимательно на представленное в этой статье фото-3, то согласитесь со мной, что для того чтобы вытащить провод необходимо просто вытолкнуть зажим внутри корпуса кнопки и освободить монтажный кабель.

Для этого вам потребуется тонкая крупная иголка или тонкое прочное шило, которое нужно засунуть в отверстие отведенное для монтажа провода и вытолкнуть зажим внутри, тем самым освобождая провод из захвата.Вот и все дела, в заключение могу сказать что рассказанный мной метод, очень даже работает( сам проверил и не раз).

Можете смело взяться за работу и производить замену кнопки дрели самостоятельно своими руками. На сегодня как-бы все, жду ваших комментариев ниже, пока, до новых встреч! ***** РЕКОМЕНДУЕМ выполнить перепост статьи в соцсетях! *****

Устройство дрели

Вне зависимости от производителя и дополнительных опций, электродрель состоит из типового набора компонентов:

1. Сетевой кабель. Несмотря на элементарность этого узла, 50% так называемых неисправностей связаны именно с ним. Питающий провод банально переламывается. Типичные места обрыва – точка входа в рукоятку и пайка контактов пусковой кнопки (особенно если корпус выключателя имеет посадочный люфт и смещается при нажатии клавиши)
2. Конденсатор, подавляющий искровые помехи
3. Пусковая кнопка. Слабое место – после проверки кабеля тестируем этот элемент
4. Внешняя обмотка (статор) двигателя
5. Опорный подшипник ротора двигателя
6. Щеточные узлы – держатели и собственно токосъемные щетки
7. Контактный коллектор ротора двигателя. Чистота его контактов – залог равномерного вращения
8. Корпус дрели
9. Вентилятор охлаждения двигателя
10. Переключатель режимов работы. В зависимости от модели – реверс редуктора или подключение ударного механизма дрели-перфоратора. Привод механический, либо контактный
11. Корпус редуктора. Присутствует на каждой модели, напрямую патрон на ось ротора не крепится
12. Шестерни редуктора. При попадании большого количества пыли, смазка теряет свойства. Редуктор быстро изнвшмвается и требует замены
13. Подшипники патрона. Несут большую нагрузку, нуждаются в обслуживании
14. Ось патрона. В дрелях-перфораторах оснащена возвратной пружиной
15. Патрон дрели. Цанговый механизм может быть быстрозажимной, или выполнен «под ключ».

Ремонт дрели своими руками начинается с проверки работоспособности всех компонентов.

До полной разборки инструмента обычно не доходит. Но надо быть готовым и к такому повороту.

Что понадобится для диагностики поломок электрической дрели

С чего необходимо начинать поиск неисправности электродрели? Конечно же с первых признаков, по которым становится понятно, где скрывается поломка, и какая часть нуждается в ремонте. Легко выявить механические неисправности дрели, а вот с электрической частью все намного сложнее. Здесь понадобится соответствующие инструменты, по которым можно делать выводы о неисправности тех или иных узлов, деталей и механизмов инструмента. Для выявления поломок в электрической части электродрели, понадобится подготовить следующие инструменты:

• Вольтметр или мультиметр. Предпочтение следует отдать второму варианту, так как он является более эффективным и многофункциональным
• Прибор для измерения межвиткового короткого замыкания в якоре

Для диагностики механической части понадобится выполнить следующие манипуляции:

1. Посмотреть, какую конкретно функцию не выполняет дрель
2. Осмотреть целостность редуктора, предварительно разобрав корпус инструмента
3. Произвести осмотр исправности подшипников, так как часто эти устройства выходят из строя при отсутствии смазочного вещества
4. Выявить исправность переключателя режимов. Если устройство заклинит или выйдет из строя, то инструмент будет работать только в одном режиме

В дрели, как и любом другом виде электроинструмента, из строя выходят разные детали и механизмы. Сломаться вся дрель полностью не может, но в любом случае, даже когда неисправен переключатель режимов, то оператор не сможет воспользоваться инструментом во всю его производительность. Именно поэтому необходимо научиться выполнять ремонт дрели своими руками. Сделать это совсем не трудно, даже если у вас нет никакого опыта. Поэтому не стоит при первой неисправности покупать новый инструмент, так как неисправность порой легко устранить даже без необходимости замены деталей. Какие виды поломок возникают, как их устранить и что надо для этого сделать, подробно рассказано в публикации.

Ремонт кнопки с регулятором оборотов

Рисунок 2. Схема регулятора оборотов для микродрели.

Ремонт кнопки представляет собой довольно непростой процесс, требующий определенных навыков. При открытии корпуса некоторые детали могут просто выпасть и потеряться

Поэтому в работе нужна осторожность. В случае неполадок обычно выходит из строя симистор

Стоит эта деталь очень дешево. Разборка и ремонт происходят в следующем порядке:

1. Разобрать корпус кнопки.
2. Промыть и прочистить внутренности.
3. Снять плату с находящейся на ней схемой.
4. Выпаять сгоревшую деталь.
5. Впаять новую деталь.

Разобрать корпус очень просто. Нужно отогнуть боковины и вывести крышку из фиксаторов

Делать все нужно аккуратно и осторожно, чтобы не потерять 2 пружинки, которые могут выскочить. Чистить и протирать внутренности рекомендуется спиртом

Зажимы-контакты в форме медных квадратиков выдвигаются из пазов, плата легко снимается. Сгоревший симистор обычно хорошо виден. Осталось выпаять его и впаять на его место новую деталь. Сборка регулятора производится в обратном порядке.

Симптомы неполадок электродрели

Каждая система электрической дрели может выйти из строя. Определить причины неисправности можно, зная их основные симптомы.

Дефекты механической части

О том, что проблема заключается в одном из механических устройств, свидетельствуют следующие признаки:

• заклинивание патрона, невозможность провернуть его руками;
• металлический стук и скрежет во время работы;
• хруст пластика внутри корпуса;
• гул выработанных подшипников, повышенная вибрация;
• не включается ударный механизм;
• патрон слетает с рабочего вала.

Поломка механики может привести к сбоям в работе, которые проявляются периодически. Не стоит надеяться, что она исправится сама собой. Как только обнаружены первые признаки проблемы, необходимо прекратить работу и устранить дефект. В противном случае стоимость ремонта значительно увеличится.

Признаки неисправности электрики

Электрическая часть также имеет свои характерные признаки неправильной работы:

• дрель не запускается, не вращается мотор;
• мотор гудит, но не работает;
• щётки сильно искрят;
• не работает регулятор скорости, обороты не изменяются;
• не срабатывает реверс, патрон вращается только в одну сторону;
• двигатель работает неустойчиво, иногда срываясь на повышенные обороты;
• имеется характерный запах тлеющей проводки;
• корпус дрели нагревается.

Виды неисправностей электрической и механической частей дрели

Наиболее распространенными проблемами с электрической составляющей являются случаи, когда дрель искрит на щетках вследствие их значительного стачивания или износа. Прибор с сильно износившимися щетками не включится вообще. Признак проблем с двигателем – отсутствие знаков его включения (звук, вибрация и прочее). У дрели с регулировкой оборотов могут перестать функционировать реверс и управление скоростью.

Механические неисправности – поломка подшипника или редукторного механизма, выход вала из строя. Проявляются они гудением, периодическими остановками прибора, замедленным вращением. Иногда возникают проблемы с патроном: трудности при отсоединении сверла, выкручивания патрончика относительно вала.

Общие правила ремонта электроинструмента

Правила техники безопасности при ремонте угловой шлифовальной машины такие же, как и при ремонте любого другого электроинструмента. Очистка от пыли, разборка и сборка проводится только при полностью обесточенном устройстве. Работы по ремонту необходимо проводить на диэлектрической поверхности, а источник питания должен быть оснащен автоматом защиты от короткого замыкания. Категорически запрещается проворачивать вручную шпиндель УШМ, если она включена электросеть. Также запрещено выполнять пробные включения в процессе или после ремонта при установленном на шпинделе отрезном диске.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток

Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором

В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Как сделать реверс на дрель своими руками

Ремонт дрели можно проводить и своими силами, главное, знать причины поломок и методы их «лечения». Сегодня мы расскажем о том, как выглядит схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, благодаря чему вы будете являться счастливым обладателем работающего инструмента.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

• Проблемы с работой двигателя;
• Износ щеток;
• Проблемы с работой кнопки.

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы.

А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента.

Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные.

В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм.

В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя».

Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.

94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила.

Электрическая дрель: схема аппарата

Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

1. Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
2. Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
3. Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
4. Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
5. Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете.

Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок.

К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть».

Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента.

И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

1. Сначала осторожно разбираем корпус устройства;
2. Снимаем провода и все внутренние детали;
3. После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Ремонт кнопки

У некоторых моделей электрических дрелей эта деталь оснащена регулятором оборотов электродвигателя, а также имеет регулятор направления вращения ротора (реверс)

Это довольно сложная конструкция, поэтому ремонт кнопки следует проводить с высокой степенью осторожности. Нередко после разборки ее дальнейшее использование не представляется возможным

Внутри кнопки подобного сложного устройства находится множество мелких деталей, которые могут вывалиться наружу уже при раскрытии корпуса. Они легко теряются, их трудно поставить на прежнее место

Поэтому данную часть работы следует выполнять с повышенным вниманием

После аккуратной разборки следует зачистить клеммы от нагара (возможно, поэтому ток не проходил) и собрать все в обратном порядке. Далее нужно проверить кнопку на работоспособность.
