Сборка сверлильного станка из рулевой рейки своими руками

Сверлильные станки представляют собой специальные приспособления, которые используются в работе с деревом, металлами, пластиком и т. д. С их помощью можно выполнить большое количество функций, на выполнение которых затрачивалось бы очень много времени при использовании подручных средств. Конструкция станка не представляет собой ничего сложного, так же как и сборка, поэтому его вполне возможно собрать своими руками. Кроме того, такой самодельный аппарат во многих случаях мало чем отличается от стандартных заводских моделей.

Как сделать своими руками сверлильный станок из обычной дрели

Не у всех есть электродрель, а станок для аккуратных отверстий нужен. С достаточной для сверления скоростью можно вращать сверло собственными руками. Разработано много простых и изящных конструкций на основе ручной дрели.

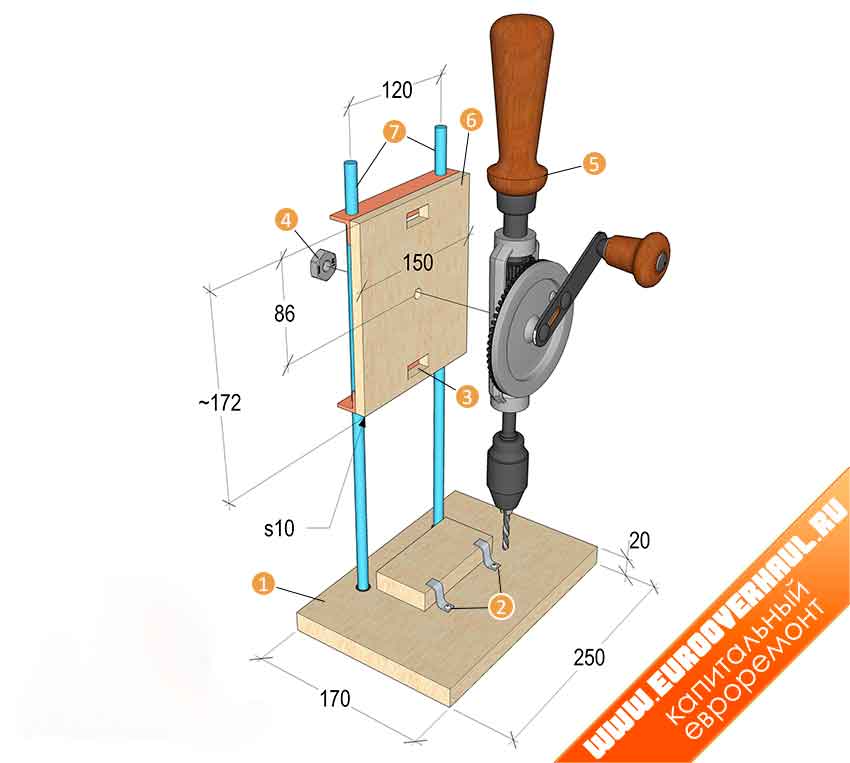

ФОТО: mtdata.ruСверлильный станок на основе ручной дрели

С пружинным механизмом: 1 — стойка; 2 — металлический или деревянный профиль; 3 — ползунок; 4 — ручная дрель; 5 — хомут крепления дрели; 6 — шурупы для крепления хомута; 7 — пружина; 8 — угольник для закрепления стойки (2 шт.); 9 — шурупы; 10 — упор для пружины; 11 — барашковый болт для крепления упора; 12 — основание станка.

ФОТО: mtdata.ruСверлильный станок на основе электрической дрели

Стойка, работающая по принципу винтового домкрата: 1 — станина; 2 — направляющий паз; 3 — резьба М16; 4 — втулка; 5 — гайка, приваренная к втулке; 6 — дрель; 7 — ручка, при вращении которой происходит движение дрели вверх или вниз.

Станки для домашней мастерской можно делать и металлические, и деревянные. Усилия и скорости небольшие, а с деревом работать проще.

Что нужно для работы

Для работы нужна дрель и материал для основания и стойки. Для станины можно выбрать деревянную плиту размером 600×600×30 мм или стальной лист размером 500×500×15 мм. Для стойки используется деревянный брус сечением 50×50 мм². Удобно использовать старый фотоувеличитель – стойка уже крепко и удобно установлена на основании. Полоски металла потребуются для изготовления деталей крепления дрели к стойке.

Чертежи и схемы

На рисунках 4, 5 и 6 схематически представлены общие виды станков на основе ручной дрели. Размеры каждый мастер выбирает свои, исходя из тех ресурсов, которыми он владеет.

ФОТО: mtdata.ruСхема механизма вертикального перемещения дрели

С пружинно-шарнирным механизмом: 1 — станина; 2 — шайба; 3 — гайка М16; 4 — амортизационные стойки (4 шт.); 5 — пластина; 6 — болт М6×16; 7 — блок питания; 8 — тяги; 9 — пружина; 10 — болт М8×20 с гайкой и шайбами; 11 — патрон для сверла; 12 — вал; 13 — крышка; 14 — ручка; 15 — болт М8×20; 16 — державка; 17 — стойка; 18 — стакан с подшипником; 19 — двигатель.

Пошаговая инструкция

Сначала выпиливается станина, затем устанавливается вертикальная стойка. Для перемещения дрели по вертикали используется мебельная направляющая для выдвижных ящиков. Подвижная головка, на которой крепится дрель, имеет в поперечном сечении т-образную форму. Края перекладины входят в пазы направляющей, на утолщённую ножку буквы «Т» крепится дрель.

На основе ручной дрели станки уже никто не делает, подавляющее большинство использует электродрель.

Заготовки для работы

Рассматриваемый вариант намного сложнее предыдущего, поэтому требует тщательной подготовки. Проверьте наличие всех необходимых материалов:

• Плита для станины из любого материала (это может быть сталь, дерево или даже текстолит);
• Деревянный брус с сечением 40-60×40-60×500-600. Можно заменить брус на стальную трубку, главное, чтобы диаметр совпадал с примерным значением в 35 миллиметров, а погрешность значения не превышала пяти миллиметров;
• Пружина;
• Ходовой винт с параметрами Тr16×2, L = 200 мм;
• Стальной лист с примерной толщиной около пяти миллиметров;
• Кронштейн для ходового винтика;
• Маховик для винта;
• Блок приводных шкивов;
• Электрический двигатель;
• Блок с конденсаторами;
• Блок с ведомыми шкивами;
• Пружина возвратного типа для шпинделя;
• Клиновой ремень;
• Приспособление выключателя;
• Кабель сетевого типа с вилкой для использования розетки;
• Рычаг;
• Патрон для сверла;
• Различные расходные материалы для креплений – винтики и гайки.

Общая информация

Сверло приводится в движение электродвигателем

Как правило, такие механизмы используются исключительно для сверления пластика, дерева и металла, хотя вместо сверла можно закрепить ту же металлическую щётку для шлифовки чего-либо. На фото вверху вы видите самую обычную сборку, где шпиндель вращается силой электродвигателя. К нему уже присоединяются другие элементы, например, патрон и сверло.

Можно сказать, что данный станок лучше, чем обычная дрель, так как он зафиксирован в стационарном положении, следовательно, шансов сломать сверло гораздо меньше. Здесь, по сути, нужно просто вовремя подставлять различные детали, в которых необходимо сделать отверстие. Ещё одним немаловажным преимуществом такого механизма является высокая точность, которой невозможно достигнуть при ручном сверлении. Если станок снабжён тисками, то нивелирование будет гарантированным. Ниже вы сможете посмотреть видео ролик такого самодельного агрегата.

Видео: самодельный агрегат

Делать или покупать?

Электродрель это уже готовые привод, передача, шпиндель и патрон в моноблоке. Поставить его на каретку станка – и можно сверлить. По точности решение, вообще говоря, не оптимальное (см. далее), но во многих случаях приемлемое, зато избавляющее от необходимости заказывать дорогие точеные детали повышенной точности, см. ниже. Ввиду чего станины под установку дрели сейчас продаются разве что не на улице с лотков; цены доступные. Выбирая такую, чтобы сделать сверлильный станок из дрели, руководствуйтесь прежде всего режимом работы оборудования; от него зависит и цена:

• Эпизодическая сверловка/фрезеровка для себя с точностью какая получится – станина пластиковая литая или стальная штампованная. Механизм подачи рычажный с коленчатым рычагом (см. далее). Подшипники скольжения каретки (см. далее) сталь по стали или с капроновыми вкладышами. Цены – $20-$30.
• Регулярная сверловка для себя или на заказ с обычной машиностроительной точностью. Обрабатываемые материалы – до твердости и вязкости обычной конструкционной стали. Все то же, но подшипники скольжения сталь по стали (хуже) или с бронзовыми втулками, а станина – чугунная литая или (дороже) композитная также вибропоглощающая. Цены – $30-$40.
• Регулярная сверловка и фрезеровка любых поддающихся инструменту материалов с периодическими перегрузками инструмента и/или с повышенной точностью – подшипники скольжения только бронза по стали, станина чугунная. Механизм подачи зубчато-реечный (еще см. далее); консоль вибропоглощающая. Цены – $60-$180.

Выбираем станину

Станину для дрели (которые продавцы почему-то упорно именуют стойками) нужно выбирать не по – не «китай»); сейчас на рынке и «немецкого китая» полно, не говоря уже об изделиях постсоветских государств. Нужно проверить конструкцию.

Первое – образцы с пластиковыми не капроновыми вкладышами подшипников скольжения отбраковываются однозначно: биение и увод сверла более чем на 0,5 мм появятся уже на 10-й – 20-й «дырке» и далее будут увеличиваться. Второе – люфт консоли. Берем ее за дальний конец, покачиваем вверх-вниз и в стороны при зажатом фиксаторе. Заметной «болтушки» быть не должно (тактильное чувство нетренированного человека ощущает биение 0,4-0,5 мм).

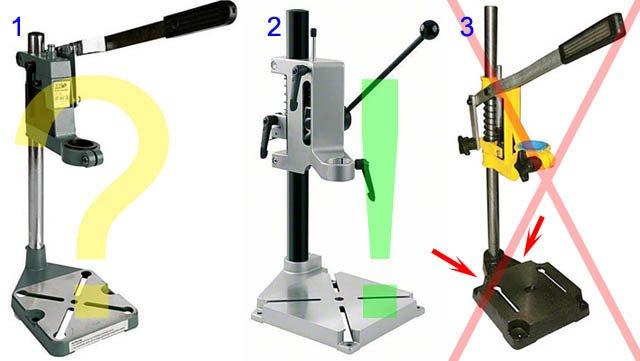

Далее – осмотр конструкции, см. рис. ниже. Для обычной сверловки подойдет показанная на поз. 1. Идеальный вариант – на поз. 2: цанговый зажим дрели, смещение колонны вбок уменьшает вибрацию консоли на порядок, а повернув ее вбок на 45 градусов, можно фрезеровать от руки с точностью «как умеешь» деталь на штатном не сдвижном столе, сняв пару креплений стола, т.к. при этом его смещение вручную относительно горизонтальной рабочей оси консоли будет линейным.

Как выбрать станину (стойку) для дрели

А вот образчик на поз. 3 не берите ни в коем случае. Во-первых, воротник его колонны низкий и ее крепление ненадежно. Во-вторых, продольные пазы под стол облегчают ручную фрезеровку «как получится», но, в отличие от диагональных, не гасят вибрации станины. Более того, они будут концентрироваться, где показано стрелками (прилив под колонну сделан слишком узким) и оттуда прямиком пойдут в колонну и стол.

Что дешевле?

Чертежи шпинделя настольного сверлильного станка

Допустим, цена на понравившуюся станину вас не устраивает. Или дрель если «ломовая», с ударным механизмом, бывшая в работе по строительным конструкциям и биение патрона видно на глаз. Тогда первым делом выясняем, если и в пределах досягаемости мастер, владеющий токарным станком повышенной точности (не грубее 0,02 мм). Что, между прочим, не факт – станок повышенной точности стоит очень дорого и на потоке расхожих заказов никогда не окупается. Но, положим, нашелся. Берем чертежик на рис. справа, идем к нему и спрашиваем, сможет ли он выточить это из стали не хуже 30ХГСА, и сколько возьмет за работу. «Это» – чертежи шпинделя настольной сверлилки. Остальные ее детали можно выточить на обычном станке, или найти в развалах на железном базаре либо у себя в хламе. Скорее всего, окажется, что купить станину + стол дешевле, а если прикинуть расходы на остальное, то, возможно, обрисуется и дрель повышенной точности. В продаже такие бывают; их можно узнать по отсутствию ударного механизма и воротнику специально для установки в станину: на него надета точеная стальная манжета.

Общая информация

Сверло приводится в движение электродвигателем

Как правило, такие механизмы используются исключительно для сверления пластика, дерева и металла, хотя вместо сверла можно закрепить ту же металлическую щётку для шлифовки чего-либо. На фото вверху вы видите самую обычную сборку, где шпиндель вращается силой электродвигателя. К нему уже присоединяются другие элементы, например, патрон и сверло.

Можно сказать, что данный станок лучше, чем обычная дрель, так как он зафиксирован в стационарном положении, следовательно, шансов сломать сверло гораздо меньше. Здесь, по сути, нужно просто вовремя подставлять различные детали, в которых необходимо сделать отверстие. Ещё одним немаловажным преимуществом такого механизма является высокая точность, которой невозможно достигнуть при ручном сверлении. Если станок снабжён тисками, то нивелирование будет гарантированным. Ниже вы сможете посмотреть видео ролик такого самодельного агрегата.

Видео: самодельный агрегат

Изготовление своими руками сверлильного станка из рулевой рейки

Рулевая рейка от автомобиля очень хорошо используется как вертикальная стойка сверлильного станка. Её зубчатая поверхность приспособлена для работы механизма перемещения рабочей головки.

Штатный автомобильный механизм рулевого управления легко дорабатывается для решения задач перемещения в сверлильном станке.

Чертежи и схемы

Специфика чертежа в том, что конструкция привязана к конкретному изделию – к рулевой рейке с зубчатой поверхностью. Механизм перемещения изобретать не надо, его просто надо грамотно установить на рейку, выполняющую функцию основной стойки станка.

Как правильно выполнить сборку оборудования

С этапами сборки самодельного сверлильного станка на базе рулевой рейки и серийной дрели можно познакомиться по видео, которое нетрудно найти в интернете.

Действовать можно и в соответствии со следующей несложной инструкцией.

• Сначала изготавливается станина, к которой привариваются ножки для надежной установки на верстаке.
• В металлическом листе, который служит верхней частью основания станины, выполняются отверстия для крепления зажимных приспособлений.
• К основанию станины приваривается несущая стойка, которая дополнительно укрепляется ребрами жесткости в месте крепления.
• К несущей стойке надежно крепится рулевая рейка от автомобиля, на нее монтируется рукоятка для вращения и регулируется ее ход.
• Для дрели изготавливается специальное крепление, при помощи которого инструмент присоединяется к рулевой рейке в том месте, где на ней имеются монтажные болты. Сделать это несложное по конструкции крепление поможет соответствующее видео или чертежи такого устройства.
• После того как дрель будет соединена с рулевой рейкой, необходимо отрегулировать правильность ее пространственного положения относительно поверхности рабочего стола.
• После сборки проверяется надежность крепления всех конструктивных элементов, а сам станок тестируется.

Сверлильный станок из обычной дрели

Чтобы сделать для своей домашней мастерской небольшой, но функциональный сверлильный станок, не надо приобретать особые материалы и комплектующие. Конструкция такого удобного и полезного настольного устройства содержит в себе следующие составные элементы:

• основание, которое еще называют станиной;
• механизм, который обеспечивает вращение рабочего инструмента (в качестве такого механизма можно использовать обычную дрель);
• устройство для обеспечения подачи;
• вертикальную стойку, на которой закрепляется механизм вращения.

Стойку, на которой будет крепиться дрель, можно сделать из листа ДСП. Данный материал вполне способен выдержать вес такого устройства. Станина такого мини станка должна быть более массивной, так как она защищает всю конструкцию от возникновения вибраций, которые могут отрицательно сказаться как на качестве и точности получаемого отверстия, так и на комфортности работы.

В качестве материала станины такого можно использовать обычную мебельную плиту, толщина которой составляет более 2 см. Удобнее всего применять для этого основание старого фотоувеличителя, немного доработав его конструкцию. Иногда используют старый микроскоп, но это довольно редкий вариант, так как такой агрегат будет недостаточно большой и его применение будет ограничено.

То, какое качество и точность будет обеспечивать самодельный сверлильный станок, зависит преимущественно от того, насколько правильно и надежно выполнено соединение его основания и вертикальной стойки. Важными элементами такого микро станка являются две направляющие, по которым будет двигаться колодка с закрепленной на ней дрелью. Такие направляющие лучше всего изготовить из двух полос стали, которые надо надежно прикрутить к стойке при помощи шурупов.

При изготовлении колодки желательно использовать стальные хомуты, которые надежно зафиксируют на ней дрель. Кроме того, чтобы избежать нежелательных вибрационных процессов при сверлении, в месте соединения колодки и дрели необходимо установить прокладку из толстой резины.

После этого нужно сделать механизм подачи такого мини станка, который должен обеспечивать перемещение электродрели в вертикальном направлении. Схемы изготовления подобного механизма могут быть разными, но он традиционно содержит в своей конструкции рычаг и пружину, которая крепится одним концом к стойке, а вторым — к колодке с дрелью. Такая пружина придает механизму подачи большую жесткость.

Сверлильный станок из дрели, которую не планируется с него снимать, можно сделать более удобным в эксплуатации, если разобрать родной выключатель дрели и смонтировать отдельную кнопку на станину мини оборудования. Такая кнопка всегда будет у вас под рукой и позволит оперативно включать и выключать устройство. Как видите, сверлильный станок из дрели совсем несложно сделать, для этого вполне достаточно внимательно прочесть эти инструкции или посмотреть обучающие видео в данной статье.

Пример станка из дрели более подробно

В качестве примера рассмотрим более подробно один из вариантов самодельного сверлильного , собранного в домашних условиях.

Устройство сверлилки

Фантазия непременное условие любого творческого успеха, но в машиностроении она бесполезна без точных расчетов и сверки с проверенными опытом решениями. История станкостроения насчитывает тысячелетия – лучковые токарные и сверлильные станки с ножным приводом использовались уже в конце каменного века. По теме этой статьи проверенный образец – настольный вертикально-сверлильный станок промышленного образца. По нему и будем сверяться, выбирая и решая, как лучше сделать сверлильный станок собственноручно: в эксплуатации находятся единичные экземпляры сверлилок, которым перевалило за 100, и точность они до сих пор держат.

Устройство настольного вертикально-сверлильного станка показано на рис.:

Устройство настольного вертикально-сверлильного станка

Его основные модули станина, колонна, консоль и стол для детали. Составные части основных узлов слегка выделены цветом, а их компоненты цветами поярче. Простейший стол (не считая деревянного чурбака) – тиски. Стол поворотно-сдвижной позволяет кроме сверловки производить также некоторые фрезеровочные операции. Станина как правило наглухо крепится к верстаку или др. надежной опоре.

Винтовой зажим – фиксатор консоли сверлильного мини-станка

В работе консоль при помощи подъемно-поворотного механизма ползуна устанавливают в требуемом положении сообразно размерам и конфигурации обрабатываемой детали, и фиксируют. Подача шпинделя на рабочий ход осуществляется отдельным механизмом подачи. В любительских и промышленных для домашнего пользования конструкциях подъемно-поворотный механизм это чаще всего рука оператора, а фиксатор – винтовой зажим ползуна, см. рис. справа; по ТБ то и другое допустимо. Но что непременно должно быть в конструкции сверлильного станка по требованиям тех же ПБ, так это отбойное устройств или просто отбойник: если бросить рукоять подачи, шпиндель или каретка вместе с ним должны автоматически отскочить вверх до упора. В домашних сверлилках отбойник чаще всего пружина, установленная в подходящем месте, см. далее.

Станок из асинхронного двигателя от стиральной машины

Естественно, двигатель можно взять не только от стиральной машины. Просто данный пример – самый распространенный в быту. Этот вариант самодельного станка для сверления позволит выполнять самые разные отверстия с высокой точностью, вплоть до микроотверстий.

Основные принципы те же, что и с дрелью, но в этом случае понадобится стол мощнее: вибрация при работе такого аппарата будет намного сильнее. Подвижную часть аппарата лучше всего выполнять по предварительным чертежам.

Станок для сверления печатный плат.

Вес двигателя от холодильника значительно больше, чем вес дрели целиком, стол и стойка должны быть на порядок массивнее.

Для изготовления понадобятся следующие заготовки:

• шестерня;
• подшипники – две штуки;
• две трубки;
• стальное зажимное кольцо;
• специальный шестигранник для шкива.

Стальное кольцо соединяется с двумя подшипниками, шестигранником и металлической трубкой, образуя надежный узел. Главным механизмом в таком станке являются шестерни и трубка с надпилами. Движение трубки происходит за счет соединения зубьев шестерни с надпилами. Шестигранник своей осью должен вписываться в трубку.

Описанная схема сложная и далеко не всем по силам. Оптимальным способом будет изготовление агрегата с асинхронным двигателем полностью по аналогии с самодельными станками из дрели. Единственным негативным нюансом будет его значительная вибрация во время работы.

Пошаговая инструкция

Делать или покупать?

Электродрель это уже готовые привод, передача, шпиндель и патрон в моноблоке. Поставить его на каретку станка – и можно сверлить. По точности решение, вообще говоря, не оптимальное (см. далее), но во многих случаях приемлемое, зато избавляющее от необходимости заказывать дорогие точеные детали повышенной точности, см. ниже. Ввиду чего станины под установку дрели сейчас продаются разве что не на улице с лотков; цены доступные. Выбирая такую, чтобы сделать сверлильный станок из дрели, руководствуйтесь прежде всего режимом работы оборудования; от него зависит и цена:

• Эпизодическая сверловка/фрезеровка для себя с точностью какая получится – станина пластиковая литая или стальная штампованная. Механизм подачи рычажный с коленчатым рычагом (см. далее). Подшипники скольжения каретки (см. далее) сталь по стали или с капроновыми вкладышами. Цены – $20-$30.
• Регулярная сверловка для себя или на заказ с обычной машиностроительной точностью. Обрабатываемые материалы – до твердости и вязкости обычной конструкционной стали. Все то же, но подшипники скольжения сталь по стали (хуже) или с бронзовыми втулками, а станина – чугунная литая или (дороже) композитная также вибропоглощающая. Цены – $30-$40.
• Регулярная сверловка и фрезеровка любых поддающихся инструменту материалов с периодическими перегрузками инструмента и/или с повышенной точностью – подшипники скольжения только бронза по стали, станина чугунная. Механизм подачи зубчато-реечный (еще см. далее); консоль вибропоглощающая. Цены – $60-$180.

Выбираем станину

Станину для дрели (которые продавцы почему-то упорно именуют стойками) нужно выбирать не по – не «китай»); сейчас на рынке и «немецкого китая» полно, не говоря уже об изделиях постсоветских государств. Нужно проверить конструкцию.

Первое – образцы с пластиковыми не капроновыми вкладышами подшипников скольжения отбраковываются однозначно: биение и увод сверла более чем на 0,5 мм появятся уже на 10-й – 20-й «дырке» и далее будут увеличиваться. Второе – люфт консоли. Берем ее за дальний конец, покачиваем вверх-вниз и в стороны при зажатом фиксаторе. Заметной «болтушки» быть не должно (тактильное чувство нетренированного человека ощущает биение 0,4-0,5 мм).

Далее – осмотр конструкции, см. рис. ниже. Для обычной сверловки подойдет показанная на поз. 1. Идеальный вариант – на поз. 2: цанговый зажим дрели, смещение колонны вбок уменьшает вибрацию консоли на порядок, а повернув ее вбок на 45 градусов, можно фрезеровать от руки с точностью «как умеешь» деталь на штатном не сдвижном столе, сняв пару креплений стола, т.к. при этом его смещение вручную относительно горизонтальной рабочей оси консоли будет линейным.

Как выбрать станину (стойку) для дрели

А вот образчик на поз. 3 не берите ни в коем случае. Во-первых, воротник его колонны низкий и ее крепление ненадежно. Во-вторых, продольные пазы под стол облегчают ручную фрезеровку «как получится», но, в отличие от диагональных, не гасят вибрации станины. Более того, они будут концентрироваться, где показано стрелками (прилив под колонну сделан слишком узким) и оттуда прямиком пойдут в колонну и стол.

Что дешевле?

Чертежи шпинделя настольного сверлильного станка

Допустим, цена на понравившуюся станину вас не устраивает. Или дрель если «ломовая», с ударным механизмом, бывшая в работе по строительным конструкциям и биение патрона видно на глаз. Тогда первым делом выясняем, если и в пределах досягаемости мастер, владеющий токарным станком повышенной точности (не грубее 0,02 мм). Что, между прочим, не факт – станок повышенной точности стоит очень дорого и на потоке расхожих заказов никогда не окупается. Но, положим, нашелся. Берем чертежик на рис. справа, идем к нему и спрашиваем, сможет ли он выточить это из стали не хуже 30ХГСА, и сколько возьмет за работу. «Это» – чертежи шпинделя настольной сверлилки. Остальные ее детали можно выточить на обычном станке, или найти в развалах на железном базаре либо у себя в хламе. Скорее всего, окажется, что купить станину + стол дешевле, а если прикинуть расходы на остальное, то, возможно, обрисуется и дрель повышенной точности. В продаже такие бывают; их можно узнать по отсутствию ударного механизма и воротнику специально для установки в станину: на него надета точеная стальная манжета.

Особенности конструкции самодельного сверлильного станка

Целесообразность изготовления сверлильного станка своими руками заключается в том, что из-за простоты конструкции такое устройство можно сделать из подручных средств, которые есть в любой домашней мастерской или в гараже.

Довольно часто среди самодельных аппаратов подобного назначения можно встретить сверлильный станок из рулевой рейки

Прежде чем приступать к изготовлению такого станка своими руками, важно разобраться в том, из каких конструктивных элементов состоит сверлильное оборудование

Конструкция самодельной стойки

В конструкции любого сверлильного станка можно выделить такие составные элементы, как:

• несущая станина;
• направляющая, по которой перемещается основная рамка;
• держатель, на котором крепится рабочая головка;
• сама рабочая головка;
• ряд дополнительных элементов (патроны, втулки, крепежные элементы и др.);
• амортизирующее устройство, предназначенное для обеспечения возврата рабочей головки в исходное положение;
• устройство для фиксации обрабатываемой детали на поверхности рабочего стола;
• блок питания, если этого требуют параметры используемого электродвигателя;
• рукоятки, которые передают крутящий момент или усилия на механизмы станка.

В самодельных сверлильных станках станина одновременно выполняет несколько функций.

• Данный элемент является основанием, на котором крепят все остальные элементы агрегата.
• Благодаря массивности станины уравновешиваются элементы конструкции станка, что необходимо для обеспечения его устойчивости в процессе выполнения обработки.
• Верхняя часть основания станины используется в качестве рабочего стола оборудования, на котором располагают зажимные устройства (чаще всего тиски).
• Рабочая головка станка, как уже говорилось выше, крепится на основной рамке, монтируемой на станине.

Чтобы основная рамка с рабочей головкой станка могла возвращаться в исходное положение, к ней подсоединяют амортизатор с зафиксированной на нем рукояткой. На многих самодельных сверлильных станках используется пружинный амортизатор, однако мы рассматриваем конструкцию, в которой в качестве амортизирующего элемента выступает рулевая рейка, входящая в комплектацию отечественных автомобилей ВАЗ. Применение такой рейки позволяет обеспечить более плавный ход основной рамки и рабочей головки, а также стабильную и точную работу подъемного механизма.

Электродвигатель самодельного станка, который будет отвечать за вращение сверла, также крепится к основной рамке при помощи специально подобранного держателя. В зависимости от того, какой электродвигатель вы будете использовать для сборки своего станка, к нему подбирается зажимной патрон для сверл и при помощи переходников соединяется с валом приводного агрегата. Если электродвигатель, который вы установите на свой станок, не рассчитан на стандартное напряжение электрической сети 220 В, то для него вам необходимо будет подобрать соответствующий блок питания.

В качестве зажимного устройства, в котором будет фиксироваться обрабатываемая деталь, можно использовать тиски, представляющие собой наиболее универсальное и надежное приспособление.

Как подобрать комплектующие

Чтобы сверлильный станок, который вы соберете своими руками, не вызывал никаких проблем при работе и устраивал вас своими техническими возможностями, необходимо подобрать для его сборки соответствующие комплектующие.

Поскольку станина является несущим элементом оборудования, то выбору материалов для ее изготовления следует уделить особое внимание. Наиболее простой вариант – сделать станину своими руками. Можно использовать для этого металлическую пластину достаточной толщины, чтобы она была в состоянии обеспечивать устойчивость всему аппарату.

Самодельное основание и стойка сверлильного станка

В качестве стойки, к которой будет крепиться подъемный механизм вашего самодельного станка, можно использовать металлический уголок или швеллер. Подбирать размеры такого элемента следует таким образом, чтобы он смог выдерживать все нагрузки, которые будут возникать в процессе выполнения обработки. Выбранная стойка приваривается к поверхности станины, и полученное соединение дополнительно усиливается ребрами жесткости.

К нижней поверхности листа, который будет выступать в качестве станины, можно приварить ножки и предусмотреть возможность их крепления к верстаку. В таком листе также необходимо сделать отверстия, при помощи которых на нем будут фиксироваться тиски или прижимные планки.

Вариант изготовления крепления для дрели

Тип конструкции основной рамки и держателя, а также материал для их изготовления выбирают в зависимости от того, какой электродвигатель или готовый приводной механизм вы будете использовать для оснащения своего сверлильного станка. Делая такой выбор, важно учитывать, что данные узлы оборудования будут испытывать серьезные нагрузки в процессе обработки детали.

Удобство использования рулевой рейки от автомобиля для изготовления самодельного сверлильного станка состоит не только в компактности такого устройства, но и в его технических возможностях. Вращательное движение рукоятки в этом механизме преобразуется в очень точное поступательное перемещение его штока, который в состоянии поднимать и опускать рабочую головку сверлильного станка, выдерживая при этом все приходящиеся на нее нагрузки. Удобно, что работу многих моделей рулевых реек можно регулировать. Это позволяет оптимально подбирать их характеристики для своего сверлильного оборудования.

В этой конструкции использован штурвал от фотоувеличителя, закрепленный на маховике рулевой рейки посредством шлица

Рукоятки управления механизмами сверлильного станка лучше всего подбирать от серийного оборудования, но также не составит труда сделать их самостоятельно. Естественно, что зажимные патроны для фиксации инструмента, а также все втулки и переходники тоже должны быть только заводского производства.

Что такое сверлильный станок и для чего он нужен

Просверлить тонкий материал не будет проблемой, достаточно взят дрель в руки, пару секунд и работа сделана. Но что делать, если вам очень нужно сделать точное и выверенное отверстие в толстом брусе? Ручные инструменты не подойдут, потому что есть большой риск испортить заготовку.

Результатом такой работы будет смещение центра отверстия, появления рваного края и изменение геометрии. Избежать таких недочетов и сделать отверстие с определенными параметрами вам поможет именно сверлильный станок. За счет надежности фиксации детали, которую вы будете обрабатывать, а также центрованию инструмента получится обеспечить точность сверления, которой не добиться при работе дрелью.

Для того, чтобы сделать своими руками присадочный станок для мебели, потребуется доработать исходный инструмент. На изготовление не уйдет много времени и сил.

Не нужно забывать и про универсальность такого инструмента – при замене сверл вы сможете работать с абсолютно любыми материалами, и с мягкой древесиной, и с металлом, а также будет несложно просверлить листовую сталь. Вместо сверл можно использовать фрезу, и тогда устройство сможет заменить даже фрезерный станок с небольшой мощностью. Кроме того, сверлильный станок поможет облегчить труд мастеру. Поверьте, работать со стационарными устройствами намного проще, и не требуется удерживать на весу тяжелые инструменты.

Из чего он должен состоять

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.

Вертикальный вариант станка. Вертикально-сверлильный станок. Настольный сверлильный мини-станок. Сверлильный станок из дрели. Из чего состоит сверлильный станок? Общее устройство сверлильного станка.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

• станина;
• рулевая рейка;
• двигатель.

Область применения самодельных сверлильных станков

Мысли о создании сверлильного станка своими руками возникает у людей, любящих мастерить, но в то же время не занимающихся изготовлением каких-либо предметов на профессиональной основе как с использованием металла, так и прочих материалов (дерево, пластик и т.д.).

Это обусловлено тем, что самодельное оборудование не сможет в полной мере заменить промышленно выпускаемые аналоги в полной мере, как по функциональности, так и по производительности, а лишь облегчит выполнение несложных ремонтных и прочих работ.

Кроме этого, радиолюбители и люди, занимающиеся самостоятельным изготовлением печатных плат, также могут поставить перед собой подобную задачу, т.к. наличие сверлильного станка значительно упрощает их работу, а приобретение оборудования заводского производства нерентабельно.

Самодельная конструкция с использованием двигателя от стиральной машины

Общие сведения

Как уже понятно из названия, сверлильный станок используется преимущественно для сверления деталей. Однако это не единственная его функция. Работает он за счет использования силы электродвигателя.

Электродвигатель вращает свой вал, который передает усилия на шпиндель или основной вращательный элемент станка.

К шпинделю уже присоединяют патроны, переходники, втулки и сами сверла. Таким образом, станок по сути являет собой зафиксированный в стабильном положении механизм, что может сверлить своими руками подставленные детали в течение длительного времени.

При этом от человека в работе с ним требуется только вовремя подставлять детали, регулировать их положение и саму работу агрегата. Согласитесь, это намного проще и удобнее, чем если бы работать вам пришлось вручную. Мало того что ручное сверление не может похвастаться высокой точностью.

Ведь человеку необходимо всегда правильно подбирать угол приложения усилий. Причем ошибка даже в несколько градусов может быть фатальной. Так и длительное время в таком темпе даже самый опытный рабочий выдержать не сможет.

Самодельный сверлильный станок из рулевой рейки

Совсем другое дело получается, когда в работе используют сверлильный станок. Здесь уже вам надо только зафиксировать деталь в тисках (если тиски не идут в комплекте, то их следует докупить или сделать самодельный вариант своими руками), а затем запустить станок.

Остальные действия, хоть и будут требовать от вас пристального внимания, но все же отнимают гораздо меньше времени и усилий.

Чего только стоит тот факт, что именно изобретение полноценных электрических станков стало настоящим прорывом в сфере производства деталей и механизмов. До этого промышленники не могли существенно поднять темпы сборки, так ручной труд попросту не давал достаточного импульса.

Конструкция станка

Проще всего создавать самодельный сверлильный станок из подручных средств. Тем более что в работе вам потребуется не так много деталей. Да и сами детали можно подбирать из всего, что есть под рукой.

Описание конструкции самодельного сверлильного станка

Мы же в этой статье будем рассматривать сборку станка из рулевой рейки, как одного из самых эффективных образцов, если рассматривать самодельные инструменты.

Но прежде нужно разобраться с конструкцией станка, а также всеми его составляющими. Без понимания этих базовых принципов вам не удастся справиться с работой.

Итак, стандартный сверлильный станок состоит из:

• станины;
• направляющей основной рамки;
• держателя под рабочий механизм;
• рабочего механизма;
• дополнительных элементов (патронов, гаек, втулок, сверл);
• амортизатора или устройства, что используется для манипуляции положением сверла;
• тисков (опционально);
• блока питания (опционально);
• ручек для вращения механизмов, передатчиков усилий и т.д.

В самой конструкции тоже нет ничего сложного. Станину крепят, в качестве основания. Если рассматривают настольный образец (а самодельный станок в абсолютном большинстве случаев является настольным), то станина тут будет и основанием, и стабилизирующим фактором, и креплением под приспособления типа тисков.

К станине также крепят основную рамку, на которой и держится весь механизм. К рамке подсоединен держатель, все дополнительные элементы и амортизатор. Если амортизатор регулируемый, то к нему подсоединяется ручка.

Рулевая рейка

В небольших станках амортизатор может быть пружинным, но мы рассматриваем более стабильный образец, где вместо амортизатора будет рассматриваться рулевая рейка от автомобиля ВАЗ.

К основной раме также крепится сам движок станка, а к нему уже подводят шпиндель и все переходники.

Блок питания есть только в моделях, в которых движок устанавливается отдельно и не может принимать на себя стандартные нагрузки от бытовой сети. Тиски тоже используются опционально.

Вернее, использовать их просто необходимо, но в комплекте даже с заводскими моделями они идут крайне редко.

data-ad-client=»ca-pub-8514915293567855″ data-ad-slot=»5929285318″>

Подбор подходящих элементов

Собирать самодельный станок приходится их подручных средств, поэтому выбору отдельных деталей для конструкции надо уделить серьезное внимание.

В первую очередь подбирают материал для станины. В легких станках, типа агрегатов для печатных плат, станину можно делать даже из прочного дерева, предварительно укрепив ее стальной пластиной и резиновыми ножками. Но так как мы рассматриваем куда более серьезный агрегат, то и подходить к его сборке надо по-другому.

Станину здесь можно выбирать только из металла. Причем подойдет именно тяжелая пластина или что-то подобное. В пластине необходимо просверлить отверстия под будущие тиски и прижимные планки.

Идеальным будет вариант, если вам удастся прикупить мобильную или же снять старую станину с древнего настольного станка. Тут уже смотрите по своим возможностям.

Для станка понадобится внутренний стержень с зубьями

Основная стабилизирующая рейка выполняется из уголка или швеллера. Его толщина должна быть не меньше чем 3 мм. Только такая деталь способна выдерживать нагрузки, не даст вибраций и люфта.

Держатель под рабочий механизм делают тоже из стали. Тут уже подбор ведется в зависимости от самого двигателя, который намереваются использовать. Его рассмотрим чуть позже.

Основной нюанс в подобной схеме самодельного станка состоит в том, что для его сборки используются детали из рулевой рейки автомобиля. Это объясняется ее компактностью и уникальными возможностями.

При вращении рулевая рейка может поднимать или опускать зафиксированный на ней механизм. Причем манипуляции ведутся очень тщательно, вплоть до миллиметра. Плюс, на многих рулевых рейках есть возможность ослабления или усиления напряжений, что приводит к возможности тонкой регулировки ее работы.

Ручки желательно снимать с готовых станков, но можно создавать и самостоятельно. Точно так же при необходимости рекомендуется пользоваться производственными патронами и втулками. Благо, достать их очень легко.

Подбор рабочего механизма

Что интересно, рабочий механизм в самодельном сверлильном станке может быть не только традиционным, но и существенно упрощенным.

Речь идет о замене двигателя и блока питания уже готовой дрелью или агрегатом для сверления бетона, металла и т.д. Эти переносные инструменты имеют практически те же габариты, что и обычная дрель.

Однако их мощность позволяет сверлить металл без какого-либо серьезного сопротивления.

Все что от вас требуется в такой схеме, это прикрепить дрель несколькими скобами, предварительно зафиксировав ее в правильном положении. Она должна быть направлена полностью перпендикулярно к основанию станка.

Если рассматривается схема станка из рулевой, то здесь использование дрели даже предпочтительнее. Да и времени на его сборку у вас уйдет гораздо меньше.

Особенности и нюансы изготовления

Главной задачей представляется правильный подбор составляющих частей. Для проведения анализа наилучшего способа изготовления данной машины, необходимо знать преимущества и недостатки фабричных экземпляров, чтобы по возможности избежать оных в процессе изготовления собственного оборудования.

Один из наибольших недочетов в работе «конвейерных» сверлильных машин является огромный люфт. Из-за этой причины нет возможности выполнить отверстие с диаметром 4 миллиметра и менее.

Для конструирования сверлильного агрегата требуется подумать о таких моментах:

1. Механизм для перемены положения рабочих составляющих машины. Альтернативным выходом является применение в конструкции рулевой рейки. Также данная составляющая будет очень кстати, если на обрабатываемый полуфабрикат есть необходимость оказания сильного усилия прижима в момент обработки.
2. Опорная столешница и стойка для крепежа рабочей установки. Главной характеристикой при выборе составляющих для изготовления данных деталей является прочность и достаточно внушительный вес. Лучше всего применять П-образные швеллеры. Под основание чаще всего применяется стальной листовой прокат.
3. Силовой агрегат. Для конструирования сверлильного оборудования собственными руками зачастую выбор падает на электрические дрели. Как альтернативу можно рассматривать систему, состоящую из нескольких шкивов и электрического мотора.

Компактный сверлильный станок

Чертеж миниатюрного сверлильного станка.

Совсем не обязательно стараться сделать аппарат мощным и больших размеров. Все зависит от его назначения. Если вы, например, радиолюбитель, вам может понадобиться станок совсем небольших размеров, который может быть изготовлен на компактном настольном покрытии.

• Агрегат можно выполнить полностью из подручного материала – металлических заготовок. Единственные готовые детали в этом случае – электродвигатель и крепежные уголки. С металлическими заготовками можно поработать на фрезерном или токарном станке. Если такой возможности нет, все элементы можно приобрести в магазинах, где продаётся фурнитура для мебели.
• Станину не обязательно делать металлической, она может быть выполнена из оргстекла с основанием из двух слоев.
• Шпиндельная пластина крепится на втулке, лучше выполнить ее на фрезерном станке. Если такового нет, можно использовать обычную дрель и напильник. Во время работы эта пластина будет передвигаться по вертикали вместе с двигателем.
• На шпинделе крепится патрон, сам шпиндель состоит из вала и подшипников, он ставится во втулку для вертикального движения во время работы станка.
• Для хорошего натяжения приводного ремня и его перестановки при изменении скорости вращения устанавливается кронштейн для двигателя, в котором делаются специальные пазы для движения вдоль. Кронштейн изготовляется так же, как шпиндельная пластина.
• Скорость вращения и крутящий момент контролируются и регулируются с помощью шкива с разными диаметрами.

Домашние сверлильные машины можно делать из любых подручных материалов – пространство для инженерной мысли безграничное. Главное – соблюдать надежность и устойчивость рабочей поверхности стола и грамотный механизм вертикального движения шпинделя. Ну и точность изготовления всех деталей, включая самые мелкие. Делайте станок под свои нужды, не бойтесь самостоятельных решений, у вас все получится.

Сборка деталей

Держатель для дрели своим руками представляет комбинацию несущей рамы, движущего механизма и крепёжных элементов. Изготовление каждой части подразумевает знание конструктивных особенностей элементов.

Стойка

В случае, если изделие используется для выполнения простых операций, то часть станка можно выполнить из деревянных деталей. Если же оно предназначено для более интенсивного сверления, то основу станка необходимо снабдить стальными элементами.

Стойка для дрели состоит из следующих частей:

• База-станина для фиксации основных элементов.
• Вырезка, на которой стоит вертикальная плоскость движения.
• Ручка, регулирующая передвижение устройства сверления.
• Специальные детали, предназначенные для функций узкого профиля.

Сверлильный станок из дрели — устройство
Для изготовления стойки для дрели своими руками стоит придерживаться следующего алгоритма действий:

• Каркас фиксируется на станине с помощью винтов.
• Направляющие элементы крепятся на стойку.
• Поверхность каретки располагают на двигающейся части направляющих.

Инструмент может держаться на станке с помощью хомутов, которые вставляются в отверстия на стойке и надёжно закрепляют рабочий инструмент. Деревянная подпорка-колодка также обеспечивает плотное держание дрели.

Станина

Станину можно вырезать из деревянной панели или металлического листа определённых габаритов. Толщина деревянного настила составляет 0,2 см, а материал из металла может иметь толщину 0,1 см. Общий размер базы зависит от сложности операций, которые планируется выполнять на стойке для дрели своими руками. Выделяют два основных габаритных параметра:

Станина для дрели — размеры

• Размер станины 10 см*5 см (для особо сложных работ).
• Размер станины 5 см*5 см (для стандартных операций).

Станина представляет собой прочный прямоугольный лист, выдерживающий основную нагрузку конструкции и прикрепляемый к другим частям механизма с помощью винтов.

Вспомогательные узлы

Вспомогательные узлы выполняют функцию надёжных креплений, что немаловажно при работе на стойке для дрели. Специализированные компоненты расширяют функционал, доступный при работе с электроинструментом

Токарно-фрезерные операции требуют такую организацию платформы, которая может перемещаться в горизонтальном направлении. В подобной ситуации делается пласт, движение которого регулируется с помощью рычага управления.

Одной из самых популярных технологических процедур, исполняемых на держателе для дрели своими руками, является сверление элементов под определённым углом. Не каждое устройство домашнего изготовления выдержит нагрузку, оказываемую при сверлении под наклоном. Реализовать эту операцию возможно, если установить на станок поворотную пластину. Прикреплённая к стойке ось будет двигать пластину под заданным углом (30о, 45о, 60о).

Данный этап работ выполняется в следующей последовательности:

• На пластине и основной части станка делаются отверстия для крепления.
• Измеряются отверстия с нужным углом наклона.
• Соединяются пластина и каркас при помощи крепёжных деталей.

Подобная стойка для дрели своими руками станет незаменимым помощником в хозяйстве. Такой аппарат отличается универсальностью и надёжностью.

Пластина стойки для дрели

Как сделать самодельный сверлильный станок из рулевой рейки?

При имении в домашнем обиходе нужного перечня инструментов и приспособлений, можно делать целое множество необходимых технологических операций. Однако часто покупка заводского экземпляра является крайне нелогичной.

Один из реалистичных вариантов – сверлильный станок из рулевой рейки своими руками. Таким образом, вам удастся не только сэкономить финансовые активы, но и научиться выполнять нужное оборудование для конкретных нужд.

Список инструментов:

• Набор гаечных ключей;
• Сварочный аппарат;
• Болгарка по металлу;
• Шлифмашинка (для устранения металлических заусенцев);
• Молоток.

Особенности и нюансы изготовления

Главной задачей представляется правильный подбор составляющих частей. Для проведения анализа наилучшего способа изготовления данной машины, необходимо знать преимущества и недостатки фабричных экземпляров, чтобы по возможности избежать оных в процессе изготовления собственного оборудования.

Один из наибольших недочетов в работе «конвейерных» сверлильных машин является огромный люфт. Из-за этой причины нет возможности выполнить отверстие с диаметром 4 миллиметра и менее.

Это обуславливается достаточно небольшим весом всей установки, которая не имеет возможности компенсировать вибрацию, появляющуюся в рабочие моменты силового агрегата. Проведение модернизации машины может повлечь за собой некорректную его работу, и, как следствие, скорую его поломку.

Для конструирования сверлильного агрегата требуется подумать о таких моментах:

1. Механизм для перемены положения рабочих составляющих машины. Альтернативным выходом является применение в конструкции рулевой рейки. Также данная составляющая будет очень кстати, если на обрабатываемый полуфабрикат есть необходимость оказания сильного усилия прижима в момент обработки.
2. Опорная столешница и стойка для крепежа рабочей установки. Главной характеристикой при выборе составляющих для изготовления данных деталей является прочность и достаточно внушительный вес. Лучше всего применять П-образные швеллеры. Под основание чаще всего применяется стальной листовой прокат.
3. Силовой агрегат. Для конструирования сверлильного оборудования собственными руками зачастую выбор падает на электрические дрели. Как альтернативу можно рассматривать систему, состоящую из нескольких шкивов и электрического мотора.

Сверлильный станок из рулевой рейки: пошаговая инструкция

С самого начала проектирования делает выбор относительно наиболее оптимального типа рулевой рейки. Далее, в зависимости от ее габаритов будет компоноваться техническая документация всего оборудования

Главное на что необходимо обратить особое внимание, это чтобы данная ответственная составляющая не была со сколами и большим количеством поверхностных изъянов

Наиболее используемая по габаритам рабочая поверхность – 300×400 мм. Упорные составляющие выполняются из двух отрезков металлопроката 40×65×40 мм. Основание для монтирования рулевой колонки также выполняется с применением швеллера.

В случае применения в роли силовой установки электрической дрели, нужно изготовить Г-подобную подпорку.

Монтирование рулевой колонки к опорной стойке делается собственноручно, используя проушины, которыми обязательно комплектуется конструкция. Для установки подножки под электросиловое оборудование, можно сделать упрочненное крепление за счет электродуговой сварки. Выбор способов в полной мере зависит от специфических особенностей конструктива каждой отдельно взятой модели.

• Практические советы по конструированию сверлильной машины с использованием рулевых реек собственными руками:
• 1) Предварительно делается проверка применяемого редуктора. Непригодные составляющие обязательно должны заменяться;
• 2) Высотный параметр стойки должен быть больше на 80…100 мм, чем рулевая рейка;
• 3) Необходимо учитывать рабочий ход штока. Например, для автомобиля ВАЗ-2105 этот параметр – 210 мм;

1. 4) Для улучшения комфорта при использовании советует укомплектовать рабочее оборудование отдельным блоком управления.
2. Использование шаговых механических агрегатов является нецелесообразным, ведь они не обладают необходимым плавным ходом для данного оборудования.
3. Для безопасности в моменты использования этой машины, конструктив агрегата должен надежно закрепляться на рабочей поверхности.
4. Видео: сверлильный станок из рулевой рейки своими руками.

Виды направляющих для дрели

Кондуктор

Устройство представляет собой корпус из пластика, в котором жестко закреплены направляющие втулки под различные диаметры сверл. Благодаря ограничению отклонения, можно выполнять сверление с приемлемой точностью, причем на различных материалах.

Кондуктор удерживается одной рукой, а вторая держит дрель. Нет необходимости постоянно контролировать угол «увода». Кроме того, приспособление позволяет точно начать сверление в заданной точке. Кернение не потребуется.

Практически все направляющие с углом 90°, позволяют работать на закругленных поверхностях (трубах). Для этого на нижней опорной пятке предусмотрен специальный паз.

Существуют и более простые конструкции (если обойма под несколько диаметров неудобна в применении). Например, оправка, в которую можно вставлять втулки различного размера.

Помимо стандартных направляющих с углом «атаки» 90°, есть специализированные кондукторы, в которых втулки расположены под иным наклоном.

• невысокая точность (в направляющей втулке есть небольшой люфт);
• изнашивающее воздействие на сверло.

Направляющие со скользящей кареткой (бытовой вариант)

Представляют собой опорную станину, на которой закреплены вертикальные стойки. По направляющим свободно (но без перекосов) перемещается каретка, в которой закрепляется корпус дрели. Простейшие конструкции не могут менять угол наклона стоек.

Как правило, приспособления оснащены вырезом 45° для фиксации цилиндрических заготовок (например, трубы). Опора оснащена рукоятью для удержания, имеет нескользящее покрытие. С ее помощью можно с высокой точность и под визуальным контролем начать сверление, и поддерживать заданный угол.

Применение может быть ограничено лишь площадью заготовки: если она меньше размеров опорной площадки, использование невозможно.

Благодаря тому, что опора фиксируется руками мастера, размещение направляющей может быть каким угодно: хоть на потолке.

• доступная цена;
• высокая точность позиционирования.

работает только с определенными диаметрами сверл, и с единственно возможным хвостовиком.

Полупрофессиональные направляющие для дрели

Полупрофессиональные направляющие могут оснащаться различными крепежными приспособлениями для станины, регуляторами глубины сверления, угол можно задавать как вдоль, так и поперек плоскости качание инструмента. За счет этого оборудование получается более громоздким.

Профессиональные направляющие для дрели

Как правило, направляющие стойки для профессионального использования оснащаются собственным патроном для сверл. Для чего это делается?

Даже самый точный хомут крепления дрели имеет серьезную погрешность. Кроме того, дрель постепенно изнашивается, подшипники на валу дают небольшой люфт. Все это сказывается на точности сверления.

Крепление штатного патрона направляющей менее подвержено износу, поскольку используется реже

К тому же вам не важно, какая дрель соединяется с патроном. Это всего лишь источник вращения

• высокая точность;
• продуманное крепление на заготовке;
• возможность выполнять работы с высокой интенсивностью и нагрузкой.

• высокая стоимость;
• узкая специализация.

Прежде чем идти в магазин за направляющей, определитесь: какие задачи стоят перед вами. Не следует без надобности покупать дорогостоящее и громоздкое оборудование. Для большинства домашних задач подойдет такое приспособление:

Стойка

для дрели, шуруповёртов и перфораторов представляет из себя стационарное устройство, к которому закрепляются сверлильные инструменты. Большая часть производимых держателей имеют ограничение по размеру шеи дрели, и даже не превосходит 43-45 мм. С применением схожих устройств вам полностью четкое и ровненькое сверление деревянных материалов, металла, пластмассовых изделий и т.д. Еще и держатели поглощают вибрацию, делая работу более обычной и комфортабельной. Сделать стойку для дрели конечно и самостоятельно.
