Технические характеристики сверлильного станка НС-12

Это оборудование является разработкой Одесского СКБ, выпуск был налажен на нескольких предприятиях бывшего СССР в середине прошлого столетия. На базе основной модели создан ряд модификаций НС-12А, НС-12Б, НС-12М, с незначительным отличием характеристик и комплектации.

Сверлильный станок НС-12 выполняет сверление отверстий и обработку резьбы в деталях из стали, чугуна, цветных металлов и сплавов, в неметаллических материалах. Он принадлежит к группе настольных станков.

Описание агрегата

Имеет небольшие габариты и устанавливается на верстаке, позволяет вести обработку небольших деталей. Применяется для оснащения ремонтных производственных подразделений, учебных и домашних мастерских.

Несмотря на маленькие габариты и невысокую производительность он легкий и удобный в использовании. Простота конструкции делает доступным техническое обслуживание и ремонт.

Станком удобно управлять, а несложное устройство повышает надежность и долговечность.

У станка НС-12 пять рабочих скоростей вращения шпинделя. Обороты вращения изменяются с помощью ременной передачи. Ремень быстро переставляется на многоступенчатых шкивах с одного диаметра на другой. Благодаря оригинальному устройству механизма натяжения мастера могут без труда получить нужную скорость резания.

Технические характеристики сверлильного станка НС-12А дают возможность выполнять следующие операции:

• сверлить и рассверливать отверстия;
• зенкеровать и зенковать;
• разворачивать отверстия;
• нарезать внутреннюю резьбу.

Главным движением резания является вращение инструмента и вертикальная подача шпинделя.

Наибольший диаметр сверления в стальной детали, наибольший ход и вылет шпинделя – это базовые параметры станка. Описание оборудования также легко найти в интернете или у опытных мастеров. У любой техники такого типа имеется свой паспорт, где указаны все технические и специфические указания.

Настольно-сверлильный станок нс12а

Настольно-сверлильный станок модели; нс 12а используется для единичного или индивидуального производства и предназначен для сверления глухих и сквозных отверстий диаметром до 12 мм.

Органы управления настольно-сверлильного станка нс 12а

1. Ручная подача шпинделя;
2. Перемещения шпинделя по колоне;
3. Фиксация шпинделя на колоне;
4. Рукоятка управлением электродвигателя

Устройство настольно-сверлильного станка нс 12а

Настольно-сверлильный станок включает в себя следующие основные узлы:

• Шпиндельная бабка 8;
• Колона 2;
• Шпиндель 1;
• Привод 4

В шпиндельной бабке установлены шпиндельный узел и механизм подъема, которые предназначен для осевого перемещения бабки по колоне. Колона, в свою очередь, крепиться к плите при помощи кронштейна. Поворот колоны на определенный угол осуществляется за счет освобождения болтов, а после поворота на заданный угол, последующем зажимом болтов.

Электрическая схема настольно-сверлильного станка нс 12а

Шпиндель настольно-сверлильного станка нс 12а

Шпиндельный узел установлен в корпусе 8, а сам шпиндель монтирован в гильзе 4 и на двух подшипниках 3 и 7.Крутящий момент шпиндель получает от втулки 9 и шкива 10.

Ручная подача шпинделя осуществляется при помощи рукоятки, связанная с валиком-шестерней 6 и гильзой с рейкой 4.

Для снятия патрона с конуса шпинделя, используется гайка 2.

Настройка и наладка настольно-сверлильного станка нс 12а

Установка шкалы на глубину сверления выполняется следующим образом: поворотом штурвала 3 подвести режущий инструмент к поверхности детали и засверлить на глубину конусной части инструмента. Потом винтом 5 освободить хомут 4 на гильзе 6 и установить нулевую риску шкалы заподлицо с поверхностью выступа 2.Зафиксировать хомут на гильзе и нижнюю гайку 1 напротив цифры, соответствующей необходимой глубине сверления.

Для перемещение шпиндельной бабки по колоне необходимо освободить рукоятку 6 и одновременно поддерживать рукоятку 7 во избежание самовольного опускания бабки.

Техническая характеристика настольно-сверлильного станка нс 12а

Основные параметры нс 12а

www.metalstanki.com.ua

Устройство станка НС-12А

Основными элементами конструкции настольно-сверлильного станка являются:

• основание;
• колонна;
• хобот со шпиндельной группой;
• электропривод;
• органы управления.

Чугунное основание служит опорной базой, а внутри массивной плиты размещены элементы электропривода, включая корпус выключателя, обеспечивающий освещение рабочей зоны и понижающий трансформатор.

На переднюю панель основания выведена кнопочная станция для включения оборудования. В верхней части основания расположен рабочий стол для установки, закрепления приспособлений и деталей.

По контуру периметра выполнен желоб для накопления охлаждающей жидкости, используемой при обработке. В желобе предусмотрено сливное отверстие, закрытое резьбовой пробкой. В случае подачи СОЖ от центральной магистрали к отверстию подсоединяется ниппель с резиновым шлангом.

Колонна закреплена на плите основания специальным башмаком и притянута болтами. Когда необходимо повернуть колонну вокруг оси, болты отпускаются, стойка вместе с верхней частью устанавливается в требуемое положение и фиксируется.

Хобот состоит из чугунного корпуса, в который вмонтирован шпиндельный узел, механизм перемещения, натяжное устройство для ремня и лампа местного освещения.

Сзади к корпусу подвешен электродвигатель на подмоторной плите.

Он сможет продольно перемещаться по направляющим. Подвижность двигателя необходима для уменьшения натяжения приводного ремня при регулировке оборотов вращения шпинделя. Когда ремень помещен в ручей шкива, двигатель возвращается на место и обеспечивается требуемое натяжение.

Подъем и опускание хобота по колонне обеспечивает реечная передача. Рейка передачи прочно закреплена на колонне, а приводная шестерня находится в хоботе. Управление вертикальным перемещением происходит вручную через рукоятку, имеющую жесткую связь с шестерней. Второй рычаг расположен возле колонны и фиксирует положение на колонне, это происходит на необходимой высоте над столом.

Шпиндель установлен на консольной части хобота в пиноли станка, подвижной в вертикальном направлении.

Перемещение пиноли, передающей шпинделю движение подачи, выполняется рукояткой, расположенной на боковой стороне хобота. Шпиндель сверлильного станка НС-12А размещен в опорах с прецизионными радиально-упорными подшипниками, они обеспечивают точность движения и плавный ход. Шкив управления выполнен в виде пятиступенчатой конструкции и установлен в опорах с радиальными подшипниками.

Контролировать глубину сверления глухих отверстий позволяет использование специального жесткого упора и плоская шкала на корпусе.

Как работает кинематическая схема станка

Электродвигатель сверлильного станка приводит во вращение пятиступенчатый шкив, зафиксированный на его валу, крутящий момент от которого посредством клинового ремня передается на шкив шпиндельного узла. Вертикальное перемещение гильзы и, соответственно, шпиндельного узла осуществляется за счет зафиксированной на ней рейки и шестерни, которая жестко связана с соответствующей рукояткой управления.

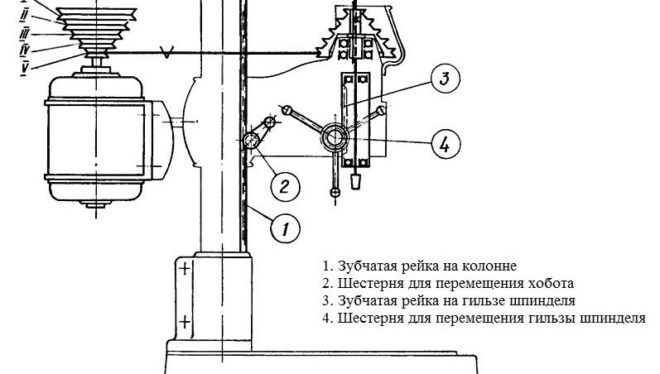

Кинематическая схема сверлильного станка НС12

Хобот сверлильного станка НС-12 перемещается в вертикальном направлении также за счет реечной передачи, действие которой было описано выше. В башмаке, смонтированном на плите-основании, имеется специальный зажим, после ослабления которого можно поворачивать колонну вместе с хоботом вокруг своей оси.

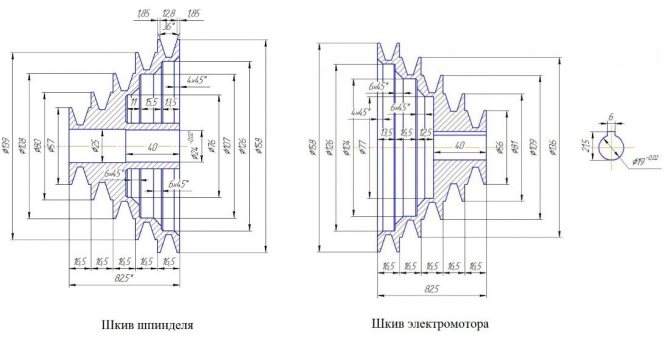

Чертежи шкивов для станка НС-12 (нажмите для увеличения)

Для обеспечения безопасности оператора на ременную передачу сверлильного станка монтируется литой или удлиненный сварной кожух.

Принцип управления станком

Перед запуском станка в работу нужно убедиться в присутствии заземления.

Управление станком довольно простое:

• для его включения необходимо нажать кнопку «Пуск» на панели кнопочного пускателя;
• включение сопровождается пуском электродвигателя;
• станок готов к работе, а для остановки работы следует нажать кнопку «Стоп». Питание отключится и двигатель остановится. При необходимости местное освещение включается поворотом тумблера пакетного выключателя.

Что включает в себя электрическая схема устройства

Такая характеристика станка данной модели, как легкость в использовании и ремонте, определяется в том числе простотой электрической схемы. Элементами электрической схемы сверлильного станка НС-12, отвечающими за управление оборудованием, являются кнопка «Пуск», при нажатии на которую запускается приводной электродвигатель, и кнопка «Стоп», при помощи которой электродвигатель отключается.

Характеристики сверлильного станка предусматривают наличие местного освещения, включаемого при повороте ручки соответствующего пакетного выключателя. Для работы системы местного освещения требуется использование понижающего трансформатора, который монтируется в непосредственной близости от станка.

Это интересно: Приспособления для ручного фрезера: что можно сделать своими руками или купить

Управление агрегатом

Перечень элементов управления сверлильным станком НС-12А:

• кнопка включения «Пуск»;
• кнопка отключения «Стоп»;
• рукоятка включения освещения;
• рычаг вертикального перемещения хобота по колонне;
• фиксаторы натяжного устройства;
• рукоятка управления перемещением пиноли для ручной подачи;
• рукоятка фиксации положения хобота.

Местное освещение

Станок комплектуется необходимой аппаратурой для подключения местного освещения. Место для монтажа выбирается в зависимости от места установки.

Чаще всего местом для монтажа сверлильного станка НС-12А мастера выбирают верстак или монолитный стол. Тогда и монтажный кронштейн с трансформатором местного освещения устанавливают вблизи станка на том же основании. При размещении оборудования у стены удобно разместить на ней крепление.

Представленная модель сверлильного станка считается надежным оборудованием с понятным алгоритмом управления. Модель отличается высокой ремонтопригодностью и не требует больших затрат на обслуживание.

Популярная и бюджетная модель станет идеальным помощником в следующих помещениях:

• автомастерская;
• мини-цех;
• учебная лаборатория техникума.
