Общая информация об оборудовании
Вертикальный сверлильный станок 2М112, появившийся на рынке в далеком 1980 году, за более чем тридцатипятилетнюю историю своего существования, приобрел славу оптимального варианта сверлильного оборудования для бытового использования и небольших производственных цехов.
Помимо заводов, 2М112 нередко встречается и в профессиональных учебных заведениях, либо мастерских школ, где данные модели используются в качестве агрегатов для обучения.
Основные узлы сверлильного станка 2М112
2М112 может выполнять четыре основные производственные операции: сверление, зенкерование, растачивание и рассверливание металлических, деревянных, либо пластиковых деталей.
Устройство данного станка позволяет оператору осуществлять выбор одной из пяти скоростей вращения – регулировка осуществляется посредством изменения положения ремня на шкивах. Глубина просверливаемого отверстия регулируется с помощью кругового вращения опорной колонны.
В целом, настольный сверлильный станок 2М112 обладает предельно простой и утилитарной конструкцией, которая и обеспечивает главные плюсы данного агрегата – максимальную надежность и простоту управления устройством.
Регулировочные элементы станка 2М112
Данный настольный станок обладает сравнительно небольшими габаритами и массой – как свидетельствует паспорт, устройство имеет размеры 795*390*950 миллиметров, и весит порядка 120 килограмм.
Небольшой вес, в сравнении с аналогичными стационарными сверлильными станками, позволяет без труда транспортировать устройство к месту назначения. Сам станок может размещаться как на обычном слесарном столе, так и на специальной сверлильной колонне или может использоваться специальная тумба под него.
Технические характеристики станка 2М112
Главным параметром любого сверлильного устройства является показатель максимального диаметра создаваемых отверстий. Паспорт модели 2М112 указывает, что у данного агрегата он составляет 12 миллиметров.
Этот диаметр более чем достаточен для бытового использования, и производственных мелкосерийных операций, хотя нередко встречается практика использования на станке 2М112 сверл большего размера.
Характеристики частоты вращения у 2М112, как свидетельствует технический паспорт, составляют от 450 до 4500 оборотов за минуту, при этом, агрегат обладает пятью рабочими скоростями, что дает возможность выбора наиболее подходящей скорости вращения для разных материалов.
Устройство станка предусматривает выдвижение шпинделя (используются шпинделя класса B-18) на 20 сантиметров.
Станок 2М112 образца 1985 года
Расстояние между шпинделем и рабочей плитой регулируется, и может составлять от 20 до 400 миллиметров. Сама рабочая плита станка достаточно просторная, её размеры составляют 25 на 25 сантиметров, что позволяет удобно работать с заготовками больших размеров. Силовым приводом данной модели является электромотор мощностью в 550 Ватт.
Несмотря на то, что настольный вертикальный станок 2М112 предназначен для мелкосерийного производства и бытового использования, практика показывает, что он без проблем переносит продолжительную эксплуатацию в условиях бесперебойной работы.
Отличные технические характеристики, которыми обладает данный агрегат, обусловлены простой, но эффективной и надежной конструкцией, которая будет детально рассмотрена в следующем разделе статьи.
data-ad-client=»ca-pub-8514915293567855″ data-ad-slot=»5929285318″>
Это интересно: Особенности заточки ленточных пил
Технические характеристики
Схема станка 2м112
Приобретая станок, перед его покупкой следует обязательно изучить технические характеристики.
Если вы хотите оснастить небольшой производственный цех или домашнюю мастерскую, вертикально сверлильные устройства типа 2м112, 2н112, гс2112 великолепно для этого подойдут. Это обусловлено тем, что паспорт оборудования предлагает отличные технические характеристики, недорогие запчасти, простую эксплуатацию и самостоятельный ремонт при необходимости.
Говоря про технические характеристики, вам следует знать о 2м112 следующее:
- Подключение электродвигателя осуществляется к сети с напряжением 220 В. Это объясняет возможность применения станка в домашних условиях;
- Бабка, которой оснащается шпиндель, монтируется в корпус из чугуна. Материал обеспечивает снижение колебаний, который возникают, когда вы проводите ремонт или производите что-либо с помощью оборудования;
- Как указывает паспорт, размеры составляют 79,5 на 37 на 95 сантиметров;
- Вес вертикально сверлильного агрегата — 120 кг. Это вполне немного, чтобы иметь возможность перемещать оборудование;
- Станок не требует дополнительной фиксации, поскольку центр тяжести расположен внизу;
- Оборудование позволяет использовать сверла с максимальным диаметром 12 мм;
- Шпиндель и рабочий стол получили расстояние между собой в настраиваемых пределах 0-40 сантиметров;
- Расстояние между вертикальной осью шпинделя и стойкой составляет 190 миллиметров;
- Стол станка имеет ширину 25 сантиметров;
- Паспорт утверждает, что гильза шпинделя имеет ход 10 см;
- Шпиндель может вращаться со скоростью 450-4500 оборотов за минуту;
- Количество скоростей на агрегате — 5;
- Мощность электродвигателя составляет 550 Вт.
Читать также: Как поменять катушку на триммере doffler
Нюанс станка 2м112 заключается в том, что механизма обеспечения охлаждающей жидкостью при сверлении не предусмотрено конструкцией
Это важно учитывать, если шпиндель планируется направлять к особо твердым сортам стали
Также недостатком оборудования можно назвать тот факт, что конструкцией не было предусмотрено освещение рабочего стола. Потому при оснащении домашней мастерской или цеха, обязательно подумайте о покупке дополнительных осветительных устройств или придумайте собственную систему освещения.
Особенности конструкции станка
Даже по фото вертикально-сверлильного станка 2М112 можно понять, насколько простой конструкцией он обладает. Так, составными элементами этого агрегата являются:
- колонна, по которой в вертикальном направлении перемещается шпиндельная бабка;
- устройство, обеспечивающее зажим шпиндельной бабки в требуемом положении;
- приводной электродвигатель;
- механизм, отвечающий за подъем шпиндельной бабки;
- плита-основание, верхняя часть которой используется в качестве рабочего стола;
- кожух, обеспечивающий защиту приводного механизма;
- шпиндельная бабка;
- механизм, отвечающий за натяжение приводных ремней;
- кронштейн, в котором фиксируется основание колонны.
Конструктивными элементами, которые обеспечивают удобное и эффективное управление параметрами работы сверлильного станка 2М112, являются:
- рукоятка, отвечающая за ручную подачу шпинделя;
- рукоятка, при помощи которой обеспечивается требуемое натяжение ремней;
- рукоятка, используемая для фиксации шпиндельной бабки на колонне;
- электрические кнопки, при помощи которых запускают и останавливают приводной электродвигатель;
- рукоятка, отвечающая за фиксацию подмоторной плиты.
Производитель сверлильного станка 2М112 специально смонтировал все основные механизмы (шпиндельный узел и механизм натяжения ремней) в литом чугунном корпусе, чтобы обеспечить их надежную защиту от механических повреждений.
Для обеспечения большего удобства оператора в конструкции станка предусмотрена система освещения зоны обработки.
Электрооборудование и электрическая схема сверлильного станка 2М112
Электропитание сверлильного станка 2м112 ~380 или ~220 Вольт.
Станки, изготовленные для промышленных предприятий и учебных заведений имют питающее напряжение ~380 В, для передвижных мастерских – ~220 В. Местное освещение имеет безопасное напряжение ~24 В.
Все электрооборудование станка: переключатели, трансформатор, предохранители помещается под плитой рабочего стола.
Техническая характеристика электропривода
- Тип электродвигателя привода шпинделя — АИР714У3 или 4А71А4У3
- Электродвигатель – асинхронный трехфазный, с короткозамкнутым ротором, высота оси вращения 71 мм, масса 8,4 кг
- Мощность электродвигателя привода шпинделя – 0,55 кВт
- Частота вращения электродвигателя привода шпинделя – 1370 об/мин
Первоначальный пуск и указание по монтажу и эксплуатации
При установке необходимо прежде всего подсоединить станок (узел охлаждения) к общей системе заземления с помощью специального болта, расположенного на плите станка (на станке бака узла охлаждения).
Ввод питающих проводов осуществляется заказчиком через отверстие, находящееся на задней части плиты станка (на кожухе пульта управления узла охлаждения).
Аппарат ОСЗР (СОЖ) подключается автономно к питающей цепи.
Станок (узел охлаждения) к питающей сети подключается с помощью переключателя Q1.
В начале необходимо произвести пробный пуск станка на холостом ходу, на всех скоростях последовательно, начиная с наименьших оборотов шпинделя. В первый период после пуска станка не рекомендуется работать на максимальных оборотах шпинделя.
Защита
Электрооборудование стапка защищено от коротких замыкании и перегрузок плавкими предохранителями F1, F2, F3.
Для предотвращения самозапуска электродвигателя применена нулевая защита с использованием контактов магнитных пускателей К1 и К2.
Указания по обслуживанию электрооборудования станка
Монтаж электрооборудования произведен проводами следующих расцветок:
- силовые цепи — черными
- цепи управления — красными
Для обеспечения длительной и безаварийной работы станка необходимо регулярно очищать электродвигатель, пусковую и защитную аппаратуру от пыли, а контакты — от нагара; соединения приводов с аппаратурой по мере необходимости подтягивать.
Электрическая схема сверлильного станка 2м112 на 380В
Перечень элементов к электрической схеме
- Q1 – Переключатель ПКУ3-154И-2037У3 ТУ 16-526.047-74
- S1 – Выключатель КЕ201У3 исп. 5 красный «П» ТУ 16-642.015-84
- S2, S3 – Выключатель КЕ181У3 исп. 2 черный «П» ТУ 16-642.015-84
- Е1 – Светильник НКП03-60-0.04УХ4 ТУ 16.876.184-86. Лампа М 024-40 ГОСТ 1182-77
- Ml – Двигатель АИР 71 А4У3, 380 В, 50 Гц ТУ 16-525.564-84 или 4А71А4У3 ГОСТ 19523-81
- F1, F2, F3 – Предохранитель ПРС-6У3-П с плавкой вставкой ПВД1-6У3 ТУ 16-522.112-74
- К1, К2 – Пускатель ПМЕ-041У4 (380 В, 50 Гц) ОСТ 16.0.536.001-72
- Т, Q2, F4 – Аппарат ОСЗР-0,04-83УХЛ3 ТУ 16-6/1 041-84 (СОЖ)
Допускается замена комплектующих без ухудшения качества станка.
Электрическая схема сверлильного станка 2м112 на 220В
Пульт управления сверлильного станка 2м112
Монтаж электросхемы сверлильного станка 2м112
О достоинствах и недостатках
Для высокой защиты от разнообразных повреждений и поломок завод-изготовитель собрал все важные узлы и механизмы в цельный чугунный корпус. В устройстве агрегата для дополнительного удобства работы встроена функция освещения рабочего стола и зоны обработки.
Выпуск изделия начался в давние восьмидесятые. Хотя и прошло с тех пор не одно десятилетие, популярность агрегата не поубавилась. Он и по нынешний день пользуется большим спросом на крупных предприятиях и мелких частных мастерских. Модель 2м112 очень высоко ценят специалисты данного профиля за его надежность, легкость в управлении и хорошие характеристики.
Даже если станок 2м112 дал полный сбой в работе и восстановлению не подлежит (что само по себе крайне редкое явление), пользователи ищут аппарат такой же модели. Китайские аналоги хотя и дешевле, но их качество зачастую сильно страдает, а европейское оборудование на порядок дороже.
Благодаря высокой надежности и хорошему ресурсу, сверлильный станок 2м112 способен отлично справляться с тяжелыми условиями работы бесперебойной эксплуатации.
Простота конструкции делает возможным самостоятельный ремонт и не вызовет особых сложностей. В нынешнее время можно без проблем найти нужные запчасти и комплектующие. Так что с ремонтом никаких проблем не возникнет.
Мощности двигателя вполне хватает как для производственных организаций, так и для мелкого частного предприятия. Учитывая сравнительно доступную цену и крайне высокую надежность за счет большого ресурса, становится понятно, откуда такая высокая популярность у разработанного еще в прошлом веке станка.
Сверлильный станок 2м112, несмотря на уже довольно длительную историю своего существования, до сих пор пользуются широким спросом в мастерских, профучилищах, на различных производствах. Модель 2м112, а также ее аналоги в лице гс2112, 2н112 и 2а112 вы сами могли встретить на уроках труда у себя в школе. Потому рассмотреть модель 2м112 более детально, заглянем в его паспорт и изучим технические характеристики.
Устройство и управление
Основные комплектующие элементы агрегата:
- Рабочая колонная для перемещения бабки со шпинделем.
- Зажимное устройство.
- Привод с электрическим мотором.
- Подъемный узел шпиндельной бабки.
- Основание в виде столешницы.
- Защитный кожух привода механизма.
- Бабка шпиндельного типа.
- Натяжительный узел для контроля упругости ремней.
- Кронштейн для фиксации основания колонны.
Технические характеристики и особенности сверлильного станка 2М112 обуславливают наличие в конструкции следующих элементов контроля и управления:
- Рукоять механической подачи шпинделя.
- Ручку для натяжения ремней.
- Специальный регулируемый фиксатор шпиндельной бабки на рабочей колонне.
- Кнопки управления, которые посредством электропривода запускают и останавливают привод двигателя.
- Рукоятку крепления подмоторной площадки.
Производитель рассматриваемого оборудования предусмотрел установку основных деталей в литом корпусе из чугуна, что позволило обеспечить надежную защиту узлов от механической деформации. Для большей комфортности при работе со станком предусмотрена система освещения рабочей зоны обработки.
Преимущества и недостатки аппарата
Тот факт, что настольный сверлильный станок модели 2М112, конструкция которого была разработана более тридцати лет назад, до сих пор можно встретить в оснащении многих производственных предприятий и домашних мастерских, свидетельствует о том, что специалисты ценят данное оборудование за его характеристики и преимущества.
О популярности вертикально-сверлильного станка 2М112 говорит и то, что даже после полной поломки (что случается крайне редко) пользователи стараются найти агрегат аналогичной модели, а не приобретать дешевые и некачественные устройства китайских производителей или дорогостоящее европейское оборудование.
Среди наиболее значимых преимуществ, которыми обладает сверлильный станок модели 2М112, необходимо выделить следующие.
- Благодаря высокому рабочему ресурсу станок отличается исключительно высокой выносливостью и способен успешно эксплуатироваться даже в самых жестких условиях.
- Из-за простоты конструкции аппарат не требует сложного ухода и специального технического обслуживания. Даже самостоятельная разборка такого оборудования не вызывает особых сложностей.
- На современном рынке можно легко найти любые запасные части и комплектующие для станка 2М112, поэтому и с ремонтом такого оборудования сложностей не возникает.
- Мощности электродвигателя, которым укомплектован данный станок, вполне достаточно для того, чтобы удовлетворить потребности как домашнего мастера, так и небольшого производственного предприятия.
- Значимой характеристикой станка 2М112 является доступная цена, которая оптимально сочетается с его надежностью, эффективностью и простотой использования.
Не лишен вертикально-сверлильный станок рассматриваемой модели и недостатков, о которых не сказано в паспорте. Самый главный недостаток данного оборудования состоит в том, что оно уже морально устарело. Современные устройства подобной категории, при производстве которых использованы новые технологические подходы и инновационные кинематические схемы, превосходят 2М112 по точности обработки, эффективности и производительности.
Уступает данный станок новым моделям также своей компактностью и удобством эксплуатации, но такие незначительные недостатки компенсируются доступной стоимостью, надежностью и неприхотливостью в обслуживании.
Сверлильный станок 2СС1М: характеристики
Со сверлением и фрезерованием небольшой партии заготовок успешно справится настольно-сверлильный станок 2СС1М. Агрегат выполняет сверлильную операцию в стальной заготовке, фрезерование неметаллов и точение древесины.
Рассчитан агрегат на бытовое использование и работы в единичном производстве.
Станок комплектуется токарным трехкулачковым патроном и прихватом с крепежным комплектом.
Токарный трехкулачковый патрон
Как опция прилагается приспособление, позволяющее вести токарную обработку.
Основные технические характеристики станка
Характеристики агрегата вполне стандартные:
№ п/п | Наименование параметра | Значение |
1 | Максимальный диаметр сверления в стали, мм | 6 |
2 | Максимальный размер рассверливания, мм | 13 |
3 | Предельное расстояние от зеркала стола до торца шпинделя, мм | 250 |
4 | Разметка отдаленности от основания до торца шпинделя, мм | 370 |
5 | Величина поворота рабочего стола, град | 360 |
6 | Максимальный сдвиг пиноли, мм | 70 |
7 | Вылет шпинделя от стойки, мм | 150 |
8 | Размер стола, Длина × Ширина, мм | 200×200 |
9 | Размер основания, Длина × Ширина, мм | 200×200 |
10 | Конус в шпинделе | Морзе В16 |
11 | Максимальный диаметр деревянной заготовки для токарной обработки, мм | 70 |
12 | Число ступеней оборотов шпинделя | 3 |
13 | Частота вращения в соответствии с диаметром сверления, об/мин | |
до 5 мм | 1,6 тыс. | |
от 5 до 7,5 мм | 1 тыс. | |
от 7,5 до 13 мм | 600 | |
14 | Габарит станка, Длина × Ширина × Высота, мм | 620×240×700 |
15 | Вес оборудования, кг | 52,5 |
Описание устройства
Сверлильный станок 2СС1М представляет собой вертикальную конструкцию для настольной установки с массивным основанием в виде плиты.
Устройство сверлильного станка
В опору плиты входит:
- Цилиндрическая стойка – на ней находится подвижный рабочий стол и траверса.
- Для фиксации стола предусмотрен механизм зажима с ручкой.
- Над рабочей зоной стола расположен пиноль, закрепленный в траверсе.
- Пиноль имеет возможность перемещения в вертикальной плоскости по реечной передаче. Пиноль опускается вращением рукоятки ручной подачи.
- В противоположной части траверсы станка 2СС1М установлен электродвигатель.
- Трехступенчатый шкив электродвигателя и пиноли соединяет ременная передача.
Подготовка станка к работе
Специалисту необходимо знать регламент по эксплуатации агрегата:
- За отверстия в основании станок закрепляется на верстаке или рабочем столе.
- В шпинделе с патроном зажимается сверло необходимого диаметра.
- Рукояткой пиноль отводится в крайнее верхнее положение.
- Обрабатываемая деталь устанавливается на столе и закрепляется прихватами или с помощью другой оснастки.
- Перемещением стола нужно установить зазор не менее 5 мм между верхней плоскостью детали и вершиной инструмента.
Перемещение инструмента при обработке контролируется по линейке лимба. Цена деления отсчетного устройства 1 мм, отметка соответствует величине перемещения инструмента на деталь. Перед началом обработки следует соединить нуль лимба с отметкой на станке, вращением лимба против часовой стрелки.
Принцип работы электрической схемы
Питание станка 2СС1М происходит от сети напряжением 220 В. Род тока – переменный, однофазный, а частота тока 50 Гц.
После подключения к сети при полной готовности к работе следует нажать пусковую кнопку на панели управления. После подачи электричества срабатывает толчковый контакт включения пусковой обмотки, запускается рабочая обмотка электромотора.
В момент выключения кнопки размыкаются клеммы на контакторе, пусковой контур электродвигателя отключается.
Останов оборудования осуществляет стоповая красная кнопка. Она также необходима в аварийной ситуации и при непринужденном останове двигателя. Кнопка предотвращает поломку привода станка и травматизм станочника.
В сверлильном станке 2СС1М установлен электродвигатель с номинальной мощностью 0,18 кВт.
Электродвигатель с мощностью 0,18 кВт
Частота вращения вала двигателя 1420 об/мин. Двигатель имеет II класс изделия с двойной изоляцией.
Рекомендации по обработке
Специалисты по работе с агрегатом советуют мастерам придерживаться нескольких правил:
- Выбор режимов обработки производится с учетом твердости и типа материала. Заготовки высокой твердости обрабатываются на низких оборотах.
- Крупногабаритные детали устанавливают на полу или подставке. Траверсу разворачивают в нужное положение.
- Фрезерование пазов выполняется при закрепленной пиноли. Заготовка устанавливается вдоль упора и подается вручную.
На токарной операции в пиноль устанавливается гребенка вместо патрона. В отверстие рабочего стола закрепляется вращающийся центр. Между ними располагается обрабатываемая деталь. Обработка ведется резцами с установкой специального приспособления.
Выбор типа шпинделя
Теперь представим конкретные разновидности, отметим их достоинства и характерные черты. Их следует учитывать при подборе детали.
Со встроенным электромотором (электрошпиндели)
Они:
- Способствуют развитию очень высоких скоростей. При стандартных 18 000 – 24 000 оборотов в минуту, некоторые модели могут поддерживать и рабочие 120 тысяч об/мин.
- Очень хорошо режут на больших скоростных режимах.
- Имеют ограничения в нагрузках – оно продиктовано использованием небольших шариковых подшипников.
- Не приспособлены для обратного хода. Отсутствие такой функции сильно затрудняет создание некоторых элементов, например, нарезку резьбы.
- В качестве фиксаторов наиболее часто применяются конусы или цанговые зажимы.
Механические с внешним приводом
Они:
- Имеют дело с намного меньшими скоростями. Стандартном можно считать от 300 до 8 000 оборотов в минуту. Это обусловлено тем, что довольно трудно привести в движение все подшипники, шестерни и прочие передающие движение элементы
- Жесткость и нагрузочная способность больше. Почему? потому что можно использовать не только шарикоподшипники, но и более устойчивые – роликовые. Так что такое оборудование может быть использовано даже для силовой фрезеровки титана или других прочных металлов.
- Есть обратная связь – при условии установки мотора с энкодером.
- Применяются инструментальные конусы вместо цанг – последние не отвечают требованиям по жесткости фиксации.
Это интересно: Гидравлический цилиндр – устройство, принцип работы, расчет усилия
Применение шпинделя: для чего он нужен
Для начала отметим, что сфера использования настолько широка, насколько много различного оборудования для металлообработки и обработки дерева, пластика. Если основное назначение детали заключается в том, чтобы держать оснастку, то и, соответственно, применение исходит из особенностей инструментария:
- Каждый электроинструмент, имеющий насадку, не обходится без электрошпинделя в качестве держателя.
- Необходим узел для фрезерных и токарных станков – они, в свою очередь, имеют очень широкое распространение, так как с их помощью можно создать многочисленные изделия.
- Фиксация проката для его обработки – это еще одно назначение.
Но самой главной функцией остается фиксация оснастки. Причем надежность крепления такая высокая, что она позволяет достигать максимальных вращений и предельной осевой нагрузки на вал.
Последовательность действий при восстановлении
Ремонт вертикально-сверлильного станка состоит из следующих действий:
- Открывается верхняя часть механизма переключения скоростей и вынимается двигатель.
- Вынимается устройство для подачи масла в систему.
- Вынимается механизм подачи.
- Снимается вал движения пиноли и ее саму извлекаем из корпуса, в котором она находится.
- Снимается цепь с грузом, которая подлежит замене.
- Собирают детали.
Радиально-сверлильные станки используются на небольших предприятиях. Они имеют маленькие размеры, но выполняют множество функций за умеренную стоимость. Если соблюдать все меры по уходу за этим оборудованием, то он прослужит долго.
Правила работы
Сверлилка модели 2а112 требует соблюдения ряда правил перед началом работы и при выполнении операций на ней.
Требуется предварительная проверка прочности крепления сверла. В процессе работы необходим плавный подвод сверла к обрабатываемому изделию. Передача включается до момента соприкосновения сверла с обрабатываемым изделием. Подача уменьшается в процессе выхода сверла из образовавшегося в детали отверстия.
Удаление короткой стружки, наматывающейся на сверло, производится крючком. Длинная стружка удаляется только после остановки станка. Обслуживание аппарата предусматривает:
- замену масла в редукторе после 90 часов работы;
- удаление с электрического двигателя угольной пыли после 90 часов работы;
- полную очистку агрегата после каждого включения;
- после разборки и сборки аппарата требуется его проверка на электробезопасность;
- постоянный осмотр щеток и их замена, если высота составляет меньше 8 мм.
Классификация шпинделей по типу, размеру и диаметру
Есть различные основания для классифицирования. Первая, она же, пожалуй, основная, – это то, для какого оборудования предназначен узел. Безусловно, для разных станков и электрооборудования необходимы различные приборы.
Второй принцип различения – это типоразмер. Аппараты бывают разных размеров, предназначены для промышленного использования и частного применения. В связи с этим и расходные детали нужны самые разные – покрупнее помельче. Если вы хотите заменить шпиндель на собственном станке, то обязательно при покупке необходимо указать номер своего оборудования, название и год выпуска (могут быть разные модификации).
Ну и последняя, но не по назначению, классификация – по виду. Валы могут быть:
- Коллекторные. Это устройство, включающее цанговый валец высокоскоростного типа. Основные сферы использования – фрезерные станки, а также операции по нанесению гравировки.
- Специализированные на высоких оборотах. Они позволяют достигать значительной скорости металлообработки, поэтому повышается производительность. Но так как хорошее качество может быть достигнуто только при большой точности, то применяются высокоскоростные модели в основном только на оборудовании с ЧПУ. Купить такие станки можно на сайте .
- Конструкция со встроенным охлаждением. Охлаждающая система может подавать через деталь или жидкость, или холодный воздух. Это повышает скорость резания и степень шероховатости поверхности, а трение становится меньше, поэтому и износ тоже приходит позже.
Есть и еще одна классификация – по производителю. Конечно, европейское изготовление более предпочтительно, чем китайское. В Европе часто используют фарфоровые подшипники, которые дают очень положительные качества работы.
Транспортировка.
Для транспортирования распакованного станка используется стальная штанга Ф 6-17 мм, которая пропускается через предусмотренное в корпусе отверстие.
При захвате станка канатами за штангу необходимо следить за тем, чтобы не повредить облицовку станка. При этом шпиндельная бабка станка должна быть сдвинута в крайнее нижнее положение и надежно закреплена.
При транспортировании к месту установки и при опускании на фундамент станок не должен подвергаться сильным толчкам.
Перед установкой станок необходимо тщательно очистить от антикоррозийных покрытий, нанесенных на открытые и закрытые кожухами и щитками обработанные поверхности станка, и во избежание коррозии покрыть тонким слоем масла И-ЗОА ГОСТ20799-88.

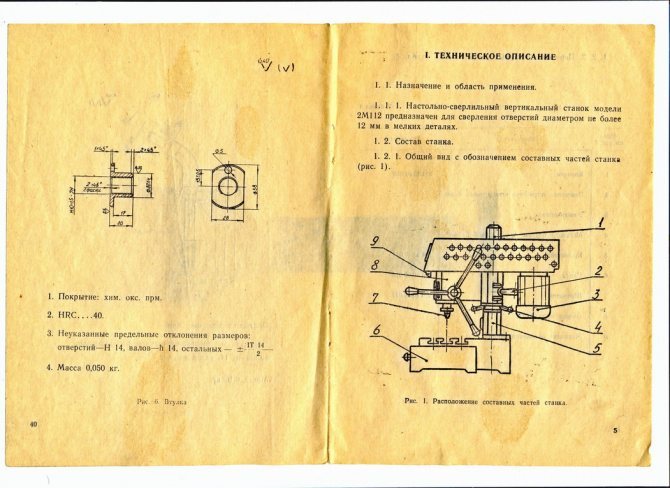

Схема установки станка 2М112
Очистка сначала производится деревянной лопаточкой, а оставшаяся смазка с наружных поверхностей удаляется чистыми салфетками, смоченными бензином Б-70 ГОСТ511-82. При расконсервации станка соблюдать требования безопасности по ГОСТ9.014-78.
2Мстанок сверлильный настольный. Назначение и область применения
Станок предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.
Основные технические характеристики сверлильного настольного станка 2м112
Изготовитель — Кировский станкостроительный завод.
- Максимальный диаметр сверления: Ø 12 мм
- Наибольшая глубина сверления: 100 мм
- Наибольшая высота обрабатываемой детали, установленной на рабочем столе: 400 мм
- Пределы чисел оборотов шпинделя в минуту — (5 ступеней) 450, 800, 1400, 2500, 4500 об/мин
- Конец шпинделя — В18 наружный укороченный конус Морзе 2 по ГОСТ 9953
- Стандартный сверлильный патрон — Патрон 16-В18 ГОСТ 8522-79, диапазон зажима 3..16 мм
- Мощность электродвигателя: 0,55 кВт
- Масса станка: 120 кг
Шпиндель станка 2м112 получает пять скоростей вращения от пятиступенчатых шкивов привода, что обеспечивает свободный выбор скоростей резания в диапазоне от 450 до 4500 об/мин.
Конец шпинделя — наружный укороченный конус морзе КМ2, обозначение В18 по ГОСТ 9953 (Конусы инструментальные укороченные) — конус укороченный: D = 17,780 мм, длина конуса 37,0 мм.
Укороченному конусу В18 соответствует сверлильный трехкулачковый патрон 16-го типоразмера по ГОСТ 8522 (Патроны сверлильные трехкулачковые) с диапазоном зажима от 3 до 16 мм.
Пример условного обозначения сверлильного 3-х кулачкового патрона, типоразмера 16, с присоединительным конусным отверстием В18:
Патрон 16-В18 ГОСТ 8522-79
Конус Морзе инструментальный укороченный
Конус инструментальный — Конус Морзе — одно из самых широко применяемых креплений инструмента. Был предложен Стивеном А. Морзе приблизительно в 1864 году.
Конус Морзе подразделяется на восемь размеров — от КМ0 до КМ7 (на английском: MT0-MT7, на немецком: MK0-MK7).
Стандарты на конус Морзе: ГОСТ 25557 (Конусы инструментальные. Основные размеры), ISO 296, DIN 228. Конусы, изготовленные по дюймовым и метрическим стандартам, взаимозаменяемы во всём, кроме резьбы хвостовика.
Для многих применений длина конуса Морзе оказалась избыточной. Поэтому был введён стандарт на девять типоразмеров укороченных конусов Морзе (B7, B10, B12, B16, B18, B22, B24, B32, B45), эти размеры получены удалением более толстой части конуса. Цифра в обозначении короткого конуса — диаметр толстой части конуса в мм.
- B7 — конус Морзе КМ0, D = 7,067 мм;
- B10 — конус Морзе КМ1, D = 10,094 мм. Патрон 4-В10 (0,5÷4 мм);
- B12 — конус Морзе КМ1, D = 12,065 мм. Патрон 6-В12 (0,5÷6 мм), Патрон 8-В12 (1÷8 мм);
- B16 — конус Морзе КМ2, D = 15,733 мм. Патрон 10-В16 (1÷10 мм), Патрон 13-В16 (1÷13 мм);
- B18 — конус Морзе КМ2, D = 17,780 мм. Патрон 16-В18 (3÷16 мм);
- B22 — конус Морзе КМ3, D = 21,793 мм. Патрон 20-В22 (5÷20 мм);
- B24 — конус Морзе КМ3, D = 23,825 мм;
- B32 — конус Морзе КМ4, D = 31,267 мм;
- B45 — конус Морзе КМ5, D = 44,399 мм.
Где D — диаметр конуса в основной плоскости.
Отсчет глубины сверления производится по плоской шкале или упору.
Оригинальная конструкция натяжения ременной передачи позволяет быстро менять положение ремня на шкивах для получения нужной скорости резания.
Использование тумбы для установки станка дает возможность для сверления торцов длинных деталей, например валов. Диаметр вала — до сто двадцати миллиметров, длина — до тысячи миллиметров.
Сверлильный станок 2М112 позволяет выполнять следующие операции:
- сверление
- зенкерование
- развертывание
- рассверливание
- нарезание резьб
Сверлильный станок 2М112 может комплектоваться дополнительными принадлежностями, позволяющими расширить его возможности:
- Тиски — незаменимы при сложных видах обработки, например, небольших деталей или сверления под углом
- Крестовый стол — незаменим для точного координатного сверления или легкого фрезерования
- Револьверная головка
- Узел охлаждения — незаменим при длительном сверлении
Аналоги настольного сверлильного станка 2М112
ЕНС12 — Ø12 — Ейский станкостроительный завод ЕСЗ, г. Ейск
ОД71 — Ø12 — Оренбургский станкозавод, г. Оренбург
НС-12А — Ø12 — Вильнюсский станкостроительный
НС-12Б, НС-12-М — Ø12 — Барнаульский станкостроительный завод
ШУНСС-12 — Ø12 — Мукачевский станкостроительный завод, с. Кольчино
ГС2112 — Ø12 — Гомельский завод станочных узлов
ЗИМ1330.00.00.001 — Ø12 — Завод им.Масленникова, ЗИМ-Станкостроитель, г. Самара
МП8-1655 — Ø12 — СтанкоСтроительный завод им. Кирова, г. Минск
БС-01 — Ø12 — Беверс, г. Бердичев
ВС3-5016 — Ø12 — Воронежский станкозавод
Р175М — Ø12 — Чистопольский завод АвтоСпецОборудование, г. Чистополь
Р175, Р175М — Ø13 — АвтоСпецОборудование
ВИ 2-7 — Ø14 — Волгоградский инструментальный завод
MD-23 — Ø14 — Каунасский станкостроительный
Вертикально-сверлильные станки
Предприятия «Электротехмаш» поставляют на отечественный рынок металлообрабатывающего оборудования сверлильные станки, представленые на рис. 2, технические характеристики которых приведены в табл. 1.
Настольные сверлильные станки и сверлильные станки на колонне предназначены для сверления отверстий в различных материалах диаметрами ..32 мм, в зависимости от модели. Настольные станки устанавливают на верстаке и крепят к нему болтами. Вращение шпинделя передается от электродвигателя клиноременной передачей. Конструкция рабочего стола обеспечивает возможность поворота вокруг горизонтальной оси на угол 45 влево и вправо.
Рис. 2. Сверлильные станки моделей: а — ЭТМ4116; б — ЭТМ4119; в — ЭТМ3116; г — ЭТМ3119
Таблица 1. Сверлильные станки «Электротехмаша»
Параметры | Модели станков | |||
ЭТМ 4116 Q | ЭТМ4116 | ЭТМ 4119 | ЭТМ 4119М | |
Максимальные, мм: диаметр сверления | 16 | 16 | 20 | 20 |
высота заготовки | 254 | 330 | 356 | 356 |
Размер патрона, мм | 3…16 | 3…16 | 3…16 | 3…16 |
Ход шпинделя, мм | 60 | 80 | 80 | 80 |
Частота вращения шпинделя, мин–1 | 210…2580 | 210…3340 | 120…3000 | 140…3600 |
Количество скоростей шпинделя | 12 | 16 | 16 | 16 |
Общая высота станка, мм | 840 | 960 | 980 | 1630 |
Мощность, Вт | 450 | 550 | 650 | 650 |
Напряжение | 220 | 220 | 220 | 380 |
Масса станка, кг | 37 | 53 | 70 | 80 |
Пользуются повышенным спросом вертикально-сверлильные станки промышленной группы «АСВ-Техника» (рис. 3, табл. 2).
Таблица 2. Технические характеристики вертикально-сверлильных станков
Модель | Диаметр сверления, мм | Расстояние от шпинделя до плиты, мм | Вылет шпинделя, мм | Частота вращения шпинделя, мин–1 | Мощность привода, кВт | Габариты (Д Ш В), мм | Масса, кг |
ЗИМ445-01 | 6 | 250 | 170 | 1500…15 000 | 0,18 | 635x395x920 | 80 |
2М112 | 12 (патрон 16) | 400 | 200 | 450…4500 | 0,55 | 795x370x950 | 120 |
2С125 | 25 | 1210 | 320 | 90…1400 | 1,3 | 800x500x2050 | 450 |
2С132 | 50 (М33) | 1000 | 300 | 31,4…4000 | 4,0 | 1105x850x3000 | 1200 |
ЗИМ449 резьбонарезной | М8 | 240 | 220 | 520…790 | 0,55 | 760x380x660 | 80 |
2С132Л | 50 (М33) | 750 | 300 | 31,5…4000 | 4,0 | 1080x1470x3000 | 1400 |
Универсальный вертикально-сверлильный станок модели 2С50 предназначен для обработки деталей из различных конструкционных материалов в условиях единичного и мелкосерийного производства. Имеющийся на станке преобразователь частоты предназначен для преобразования одноили трехфазного напряжения с постоянной частотой 50 Гц в трехфазное напряжение переменной частоты в диапазоне 0,2…400 Гц. Это свойство преобразователей частоты делает возможным их широкое применение для бесступенчатого регулирования скорости асинхронных электродвигателей, главного движения для вращения шпинделя, что позволяет вести обработку различных материалов с максимально выгодными режимами резания. Станок модели 2С50 позволяет выполнять операции сверления, зенкерования, зенкования, растачивания, нарезания резьбы метчиками.
Рис. 3. Вертикально-сверлильные станки моделей: а — 2М112; б — 2С132Л
Технические характеристики станка 2С50
Диапазон сверления в стали, мм | 3—50 (60)** |
Диапазон нарезаемой резьбы | М3—М33 |
Размер рабочей поверхности подъемного стола, мм | 500 500 |
Количество Т-образных пазов | 3 |
Ширина Т-образного паза | 18Н12 |
Наибольшее расстояние от торца шпинделя до стола, мм | 750 |
Подъем стола, мм | 300 |
Расстояние от оси шпинделя до колонны, мм | 300 |
Конус шпинделя | Морзе 4 (5)* /Мorse 4 (5)* |
Перемещение пиноли шпинделя, мм | 250 |
Количество частот вращения шпинделя | Регулирование бесступенчатое |
Диапазон частот вращения шпинделя, мин–1 | 0…4000 |
Крутящий момент, не более, Н · м | 400 |
Осевое усилие на шпинделе, не более, Н | 15 000 |
Количество механических подач шпинделя | 9 |
Диапазон механических подач шпинделя, мм/об | 0,1; 0,14; 0,2; 0,28; 0,4; 0,56; 0,8; 1,12; 1,6 |
Мощность двигателя главного движения, кВт | 4 |
Установочное перемещение сверлильной головки, мм | 170 |
Наибольшая масса заготовки, кг | 600 |
Наибольшая высота заготовки, мм | 600 |
Масса станка, кг | |
с упаковкой | 1500 |
без упаковки | 1200 |
Габаритные размеры, мм: с упаковкой | 1350x1100x2560 |
без упаковки | 870 1110 2500 |
*— опция. ** — при минимальных подачах и оборотах.
Основные преимущества
Многолетняя популярность и массовое использование в быту и промышленном производстве станка 2М112 связана с его простой и надежной конструкцией и универсальными техническими характеристиками. Это оборудование отличается:
- длительными сроками безремонтной эксплуатации и высокой ремонтопригодностью (модули можно просто заменять по мере износа);
- высоким качеством и износостойкостью конструктивных элементов (в основном – стальные детали);
- способностью выдерживать серьезные температурные перепады и загрязненность воздуха;
- выносливостью и большой продолжительностью непрерывного рабочего цикла;
- возможностью обработки изделий и деталей из разных материалов;
- простотой управления и настройки;
- неприхотливостью в уходе и техническом обслуживании;
- «вертикальной» конструкцией, небольшим весом и компактными габаритами (можно устанавливать в небольших помещениях и легко перемещать с места на место).
Следует также отметить оптимальным сочетанием качества, производительности и стоимости, которое важно при выборе сверлильного станка. Европейское оборудование того же класса, обычно, дороже, а китайское уступает по качеству, надежности и производительности.
Устройство
Одним из важных преимуществ сверлильного станка является его простая и надежная конструкция. Она пережила несколько модернизаций, но сохранила ряд важных составных элементов.
Современный станок 2М112 – это массивная стальная колонна с рабочим столом внизу и горизонтальным кронштейном вверху. Спереди на кронштейне установлена вертикально перемещающаяся шпиндельная бабка, а сзади приводной двигатель.
Вал силового агрегата соединен со шпиндельным модулем приводным ремнем (клиноременная передача), и весь привод защищен литым металлическим кожухом. Вал мотора комплектуется шкивом с пятью ступенями установки ремня (шлицы), что позволяет регулировать скорость вращения шпинделя при работе с деталями из разных материалов.
Шпиндельная бабка – это инструментальная подвижная головка с вращающимся шпинделем (пинолью). Она снабжена механизмами фиксации на кронштейне и перемещения по кронштейну (вперед-назад), а также механизмами подачи шпинделя (вверх-вниз) и натяжения приводного ремня (регулирует расстояние между передающим и приемным шкивами), управление которыми выполняется с помощью рукоятей.
Для регулировки положения рабочего стола, который представляет собой массивную упорную плиту из инструментальной стали с Т-образными пазами, также используется механизм с рукоятью. Для точного управления движением шпиндельной бабки и глубиной сверления на инструментальной головке установлен хомут с плоской мерной насечкой.
Шпиндель смонтирован в специальной гильзе с двумя шарикоподшипниками, а его зажимное устройство (конус Морзе) регулируется поворотной головкой с фиксатором, что дает возможность быстро устанавливать и менять сверла разных размеров для сверления отверстий требуемой глубины и диаметра.
Для подсветки рабочей зоны станка на корпусе крепится электрическая лампа. Запуск электропривода выполняется кнопкой пуска, которая расположена на корпусе станочной колонны.
Кроме того, в работе со станком можно использовать дополнительное оборудование: опорную тумбу (при торцевой обработке деталей с диаметром до 120мм), крестовой стол для сверхточного сверления, сменную револьверную головку, тиски для надежного закрепления деталей на рабочем столе и узел охлаждения для выполнения длительного сверления сверхтвердых материалов.
