Как смастерить самодельный гидравлический пресс в гараже

Домашним мастерам, которые занимаются изготовлением и ремонтом разнообразных технических устройств своими руками, достаточно часто приходится иметь дело с прессовым оборудованием. Его без особых проблем можно купить на современном рынке, однако можно пойти другим путем и изготовить функциональный и эффективный пресс своими руками из домкрата. Выбрав такой вариант оснащения своей мастерской прессовым оборудованием, можно с минимальными расходами изготовить устройство, которое будет полностью удовлетворять предъявляемым к нему требованиям как по техническим и эксплуатационным характеристикам, так и по размерам.

Пресс можно использовать для различных целей: для запрессовки подшипников или сгибания металла. Конструкция в любом случае будет похожа, разница лишь в размерах и рабочих насадках

Применяя ручной пресс, сделанный из домкрата, который поместится в каждой мастерской, можно в домашних условиях успешно выполнять многие технологические операции, такие как установка и демонтаж подшипников, запрессовка и выпрессовка различных втулок и валов, проведение гибочных и несложных штамповочных операций.

Каково назначение и функции пресса в повседневной жизни и его разновидности

Подобные устройства имеют очень широкую область применения. Это может быть не только выдавливание различных деталей, но и устройство для мотоблока, собирающее сено и укладывающее его ровными рулонами. Возможно требуется изготовление каких-либо прочных бетонных изделий, а быть может скопилось много опилок, из которых может получиться неплохое топливо.
Рассмотрим основные работы, которые может выполнять пресс в повседневной жизни. Это оборудование можно разделить на несколько видов. Устройство одних типов схоже, другие же имеют принципиальные конструктивные различия.

Простейший настольный пресс

Пресс для выдавливания деталей из какого-либо основания или оболочки

Подобное оборудование очень кстати придется в гаражных условиях. Приобретать его обычному автомобилисту не выгодно, т.к. стоимость довольно высока, а работы им выполняются редко. А вот изготовить своими руками пресс в гараж при минимальных затратах, вполне приемлемо.

Можно использовать подобный пресс для сайлентблоков или подшипников, т.е. для тех деталей, монтаж и демонтаж которых не поддается ручной работе. Потратив немного времени можно сконструировать и собрать устройство, стоимость которого в магазине может превышать 50000руб.

Деревянный пресс для изготовления топливных брикетов

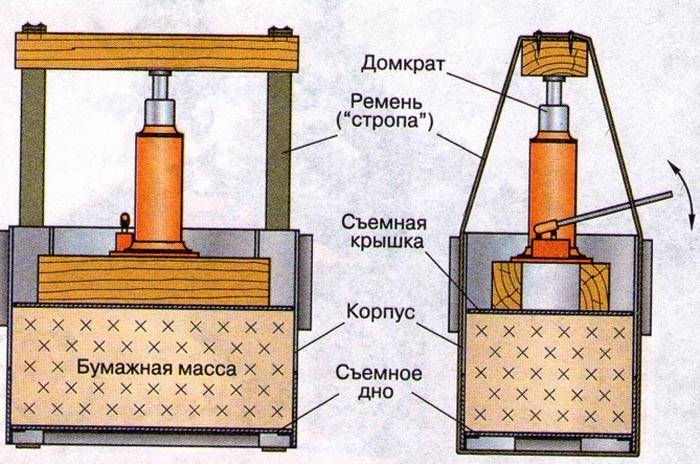

Устройство для уплотнения различных материалов до состояния плотных брикетов

Такое устройство поможет пустить в дело старые газеты, из которых получится неплохое топливо для печи. Пресс для макулатуры поможет сэкономить на приобретении угля или дров. К тому же исчезает необходимость утилизации ненужной корреспонденции, которой у многих скопилось огромное количество.

Примерно по тому же принципу можно изготовить и пресс для опилок. Прекрасное топливо, которое будет получаться при его использовании неплохо зарекомендовало себя не только в печном отоплении, но и даже на отдыхе. Долгое горение, сильный жар и отсутствие дыма – эти преимущества и помогли завоевать популярность сделанным при помощи пресса топливным брикетам. Шашлык, барбекю или жаркий костер с минимальным пламенем – что еще нужно для хорошего отдыха?

А это схематическое его изображение

Есть еще вариант вместо опилок спрессовать угольную крошку. В таком случае это будет топливо, которое горит очень долго и выделяет огромное количество тепла. А такого крошева в угольных сараях домов, которые им отапливаются, обычно очень много. Так почему бы и его не пустить в дело?

Пресс для утилизации пластика и картона

Наверняка многие видели картонные коробки, которые плотно сжаты в тугую стопку. Это тоже работа пресса. Ведь намного удобнее вывозить такой материал, когда он компактно упакован. Пресс для картона – один из наиболее простых в изготовлении своими руками. Примерно по тому же принципу можно утилизировать и другие твердые материалы. К примеру, при помощи пресса пластиковые бутылки превращаются в аккуратные пласты, удобные для транспортировки.

Механический пресс для картона – весьма удобное приспособление

Но все же наибольшую помощь прессовальные установки приносят в сельском хозяйстве.

Механизированный помощник на уборке урожая

Для сбора оставшейся на поле соломы, после сбора урожая, или кормового сена оптимально использование самодельного пресса подборщика. К тому же это будет не только облегчение труда. Из соломы будут скатываться аккуратные плотные рулоны, которые удобно и перевозить, и хранить.

В чертежах пресса для сена своими руками размеры указывать обязательно – это поможет в итоге правильно всё собрать. Хотя есть варианты очень простых агрегатов, но об этом ниже.

Простейший деревянный пресс для сена – минимум материала и времени на изготовление

Ну а для начала, перед тем, как приступить к собственноручному изготовлению подобного агрегата, важно разобраться с конструкциями различных его видов, понять их отличия и определиться с необходимым материалом

Винтовые хозяйственные прессы

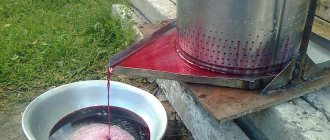

Первейшее хозяйственное дело, для которого необходим пресс – выжим сока и масла из сочных плодов. Последнее в РФ, правда, неактуально: оливки у нас не растут, а масло из семян давлением не выжмешь, его выбивают ударным прессованием на маслобойках. Прессы-соковыжималки часто делают по образцу производственно-технологических из домкратов в деревянной раме, т.к. усилие нажима требуется не более 1-1,5 тс, см., напр. видео:

Видео: пресс для яблок, ягод и фруктов

Но правильный пресс-соковыжималка обязательно ручной винтовой с деревянной корзиной, см. рис.:

Ручной винтовой пресс-соковыжималка и его устройство

Винт дает рукам возможность чутко регулировать усилие нажима, а только из пресса с деревянной корзиной получается сок/масло первого отжима высшего качества. Если же речь идет о виноградном соке на элитное вино, но все контактирующие с ним части пресса выполняются также деревянными; лучшие породы для этого – выдержанный не менее 3-х лет дуб и шелковица (тутовник).

О виноделии и винных прессах

Сорт винограда и условия его культивирования это еще не все, что нужно для получения хорошего вина. Напр., в Северном Приазовье растут многие отличные сорта винограда: климат подходящий, ракушечных известковых почв изобилие. Но вот во времена перестроечной борьбы за трезвость мелькнула в «Науке и жизни» статья о содержании сивушных масел в самодельном спиртном. На первое место вышли как раз северные приазовские домашние вина: 3700 мг/л (!!!). Второе заняла сумская картофельная самогонка, 1900 мг/л; остальной «самопал» шел с большим отрывом. Курортники, отважившиеся в то время попробовать тамошней «варёхи» с одного стакана, простите, «строгали дальше, чем видели».
Виноделие вообще дело тонкое, и отжим сока на вино важнейшая его стадия. Сок на вино из элитных сортов винограда отжимается так: на вина класса Пино (pigno) вручную прямо из гроздей на лозах выбираются ягоды определенной степени спелости. Отборные ягоды давят в 3-5 приемов слегка, чтобы пустили только чистый сок без примеси слизистой мякоти, а косточки и кожица не успели выпустить танины. В отжимки от Пино добавляют остаток сбора урожая и давят обычным способом; таким образом получают сок на вино того же сорта категории Мосто (mosto). Настоящее Мосто тоже очень хорошее вино, но Пино… сами понимаете – ручной сбор по ягодке опытными высокооплачиваемыми работниками и полность ручной отжим «затаив дыхание». Поэтому приставка «Пино» к названиям дешевых разливных вин (кстати, очень часто весьма приличных) не более чем бессовестное жульничество. К сожалению, ныне узаконенное в большинстве стран с развитым виноделием.

Чертежи ручного винтового пресса для отжима плодовых соков высшего качества даны на рис.:

Чертежи винтового ручного пресса для отжима соков высшего качества

Помимо указанных, у него еще две существенных особенности. Первая – штурвал относительно небольшого диаметра вместо ворота. Ворочать ворот идеально равномерно трудно, усилие нажима в руку он передает слабо и загрузку сырья легко передавить. Второе – прямоугольная резьба ходовой пары винт-гайка. Лучше, но технологически сложнее – трапецеидальная; резьбы такого же профиля применяются везде, где необходим плавный точный прижим, напр. в слесарных тисках.

Проточить хотя бы прямоугольную резьбу сложно, а на заказ дорого, поэтому, если вы будете делать такой пресс, поищите в металлоломе негодную водопроводную или газовую магистральную запорную арматуру (вентили, задвижки). Их ходовые пары как раз с прямоугольной резьбой, которая, если отчистить от ржавчины, чаще всего в порядке – первыми приходят в негодность заслонки.

Примечание: подробнее об изготовлении пресса-соковыжималки с деревянной корзиной см. видео:

Видео: пресс для сока

Рычажные прессы

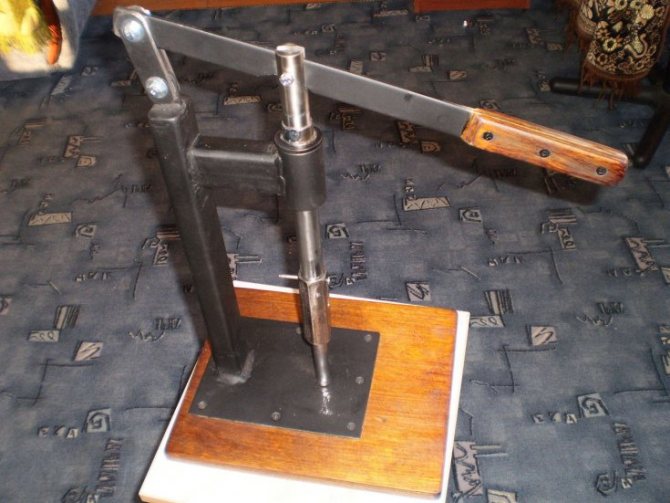

Ручной настольный рычажный пресс для установки металлической фурнитуры в швейные изделия

В быту и хозяйстве достаточно распространены и рычажные прессы. Напр., в швейном деле для установки люверсов, кнопок, застежек, плательных заклепок, джинсовых пуговиц. Устройство «портняжного» настольного ручного пресса показано на рис. справа. Для точной центровки прижима его шток скользит в обойме, как и в рычажном прессе со скользящим упором, см. выше рис. с типами прессов. Но кинематическая схема другая: в данном случае применена пара нажимной рычаг – серьга. В таком прессе усилие прижима достаточно плавно нарастает по ходу штока, что как раз и нужно для качественной развальцовки бортиков металлической швейной фурнитуры. В нижнем торце штока – глухое резьбовое отверстие (гнездо), в которое ввинчиваются фасонные пуансоны для различных видов фурнитуры.

Следующая прессовочная операция, которая часто требуется владельцам личных подсобных хозяйств и аграриям-частинкам, содержащим скот – тюковка сена. Умеренно спрессованное сено не только требует меньшего места для хранения и меньше рассыпается в его процессе, но и в гораздо меньшей степени повреждается вредителями.

Для прессовки сена на хранение выпускаются и продаются механизированные пресс-подборщики, но это дорогие и довольно сложные агрегаты. Оправдывающие себя только в достаточно обширном рентабельном хозяйстве. Владельцу ЛПХ или мелкому аграрию-индивидуалу по крайнем мере поначалу лучше обходиться косой, граблями и ручным тюковальным рычажным прессом для сена, устройство которого показано на след. рис.:

Это корзина с открывающейся калиткой, простой, безо всяких кинематических хитростей, рычаг с соотношением плеч 1:6 – 1:10, и давило (пуансон) из дощатого щита. Сено в корзину с закрытой калиткой догружают – давят, догружают – давят до тех пор, пока не сформируется тюк желаемой величины; его вынимают, открыв калитку.

Ручной рычажный пресс для формовки топливных брикетов

Наконец, вспомним и о самостоятельной заготовке альтернативного твердого топлива. Топливные пеллеты, дающие при сжигании наименьшую зольность, формуются в шнековых термоформовочных установках достаточно сложного устройства, см. рис. справа. Их недостаток с точки зрения хозяина-частика еще и в значительном энергопотреблении, что может свести на нет экономию на закупках штатного топлива для печи или котла.

Гораздо проще соорудить настенный ручной рычажный пресс для ручного прессования топливных брикетов из сухих горючих отходов сельхозпроизводства, см. след. рис.:

Подробнее о его изготовлении см. видео в 2-х частях:

Для чего нужен гаражный пресс, и как это работает

Пресс гаражный может вырабатывать силу от нескольких десятков до нескольких тысяч тонн. Это значение просчитывается индивидуально. Устройство активно используется для:

• Металлообработки (штамповка, правка, гибка, ковка);
• Изготовления стальных профилей, древесностружечных изделий;
• Прессовки всевозможных материалов (пластмасса, резина и т. д.);
• Брикетирования.

Как использовать гаражный пресс в домашней мастерской? Потратив немного времени, усилий (и незначительную сумму денег), Вы освобождаете себя от дорогостоящих посещений автосервисов для замены сайлентблока или подшипника.

Вы без труда сможете сделать любую металлическую заготовку, рихтовку, склеить несколько деталей (из пластика, железа, картона), и даже выжать масло. Самодельный пресс для гаража – устройство нужное и многофункциональное.

Однако прежде чем приступить к созданию гидравлического пресса своими руками, важно понять принцип действия механизма. Агрегат состоит из двух камер разного размера

Под воздействием давления из цилиндра меньшего размера жидкость передается в увеличенный цилиндр.

Схема самодельного пресса

Обе камеры соединены между собой специальным каналом, по которому и циркулирует рабочий раствор. В емкости большего размера находится поршень. Когда используемая жидкость (обычно это особое масло) заполняет большую камеру, поршень опускается и тем самым приводит в действие исполнительный инструмент.

В большинстве случаев рабочий цилиндр фиксируется в вертикальном положении, но иногда рациональнее установить емкость горизонтально. Как сделать пресс правильно? Что нужно купить для конструирования полезной самоделки? Давайте разбираться.

Когда надо покупать

Настольный ручной механический мини-пресс

Но вот когда пресс ни в коем случае не надо делать самому, так это когда вы занимаетесь точной механикой, оптикой, ювелирными работами. Все самодельные прессы особой точностью не отличаются: в домашних и/или кустарных условиях их лучше и не сделаешь. А неточный мини-пресс может сломать или непоправимо испортить малюсенькую незаменимую детальку, расколоть линзу, драгоценный камень и т.п. В этих случаях лучше все же приобрести настольный мини-пресс; из них ручные механические реечные (см. рис. справа) есть в широкой продаже и цены на них приемлемы.

Разработка проекта

Станина — самый важный элемент конструкции гидравлического пресса. Это своеобразная рама, с ведомыми рейками, по которым перемещается горизонтальная балка. К ней крепятся рабочие поверхности для сдавливания деталей. Станина должна быть достаточно прочной для выдерживания усилия, создаваемого домкратом, и иметь запас прочности, т.к. расчетное давление на подвижную балку имеет противодействие в обратном направлении. При неправильном расчете конструкция пресса может попросту разрушиться на разрыв.

Конструкцию станины самодельного пресса лучше сделать с основанием по типу платформы с подвижным столом. Их размеры рассчитывают в соответствии с размерами обрабатываемых материалов. В любом случае ширина и высота проема станины должна иметь больший размер, чем суммарный габарит всех рабочих элементов оборудования. Чтобы определить ширину и высоту проема, для этого нужно сложить такие параметры:

• толщину подвижного стола и платформы
• размеры домкрата
• величину хода штока
• габариты обрабатываемых заготовок.

В данной конструкции гидравлического пресса домкрат крепится к основанию станины между платформой и подвижным столом, функцию опоры возьмет на себя ее верхняя часть. Посредством рабочего стола осуществляется передача усилия от домкрата к обрабатываемой детали. Стол должен двигаться вверх и вниз на раме по боковым направляющим беспрепятственно.

Чтобы обеспечить движение стола в обратном направлении, используют оттягивающие пружины с достаточной жесткостью на растяжение. Их крепят одним концом к основанию станины, другим — к подвижному столу с двух сторон. Пружины нужно подобрать так, чтобы их жесткость соответствовала характеристикам домкрата.

Величину хода штока гидравлического домкрата можно регулировать следующими методами:

1. Вверху рамы устанавливают винтовой привод. Такой элемент оснащают специальным штурвалом наподобие сверлильному станку. В процессе прессования придется оперативно вкручивать винт, уменьшая, таким образом, просвет между заготовкой и подвижным элементом пресса. Таким образом, становится возможным в широком пределе изменять просвет для расположения прессуемых предметов внутри станины.

2. Оборудуют конструкцию съемным подвижным столом. В этом случае его крепят к подвижной горизонтальной балке с помощью специальных замков, а в вертикальных боковых стойках рамы просверливают отверстия с шагом по высоте немногим меньше величины хода штока.

3. Используют сменные стальные подкладки. Для этих элементов отлично подойдут стальные листы различной толщины.

Все эти методы можно использовать в комплексе. Размеры всех деталей должны быть внесены в чертеж с учетом габаритов обрабатываемых деталей и характеристик металлопроката для сборки станины.

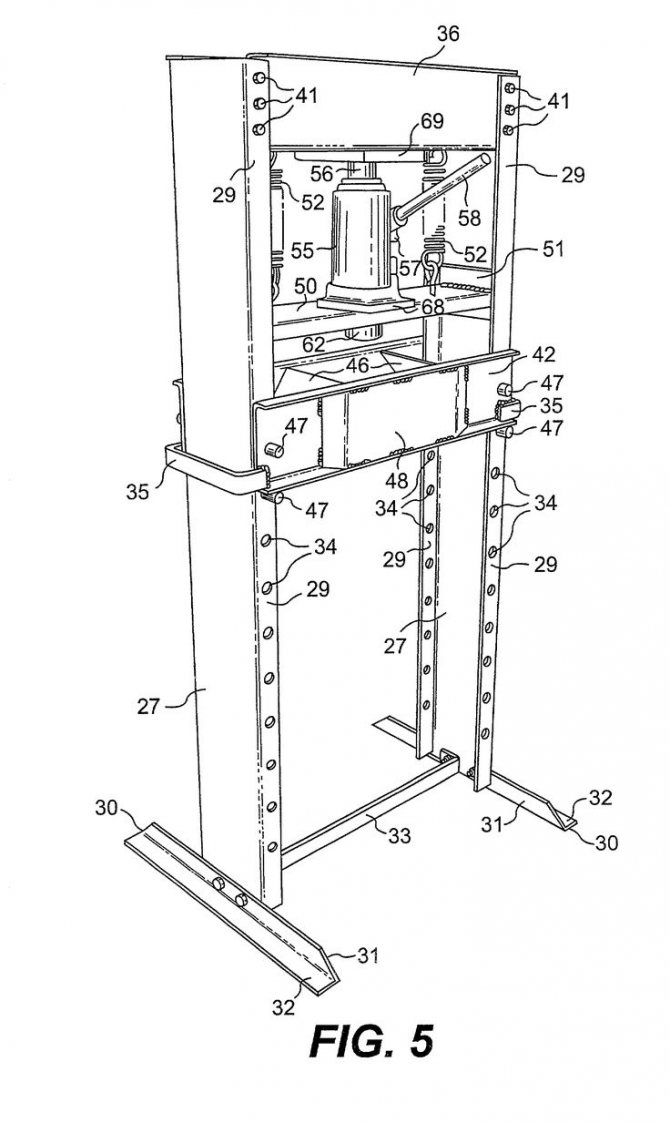

Чертежи и технология сборки гидропресса

Перед изготовлением гидропресса придется заранее разработать схему и определиться с габаритами устройства.

Процесс создания гидросистемы начинается с разработки станины, которая считается важнейшим компонентом конструкции.

Ее делают прочной, чтобы она не сломалась во время работы домкрата. При изготовлении станины придерживаются специальных прессформ, и поэтому ее основание изготавливают в виде платформы. Ширина станины зависит от элементов, которые будут обрабатывать прессом, а высота — от размеров домкрата.

Когда станина будет сделана, на ее основание устанавливается домкрат. При правильном расположении устройства его верхняя часть будет отвечать за упор обрабатываемых изделий. В верхней части домкрата размещают металлическую раму, на которую устанавливают рабочий стол. Рама для столика должна быть подвижной, чтобы он передвигался в вертикальном положении.

На боковых сторонах станины устанавливаются два гидроцилиндра с оттягивающими пружинками. Их прикрепляют к конструкции, чтобы возвращать домкрат в его начальное положение. Иногда вместо двух пружинок используют всего одну.

Изготовление

Самые важные характеристики самодельного пресса в гараж – надежность и запас прочности. Устройство всегда изготавливают добротно, с большим запасом прочности, так как практически все узлы подвергаются серьезному давлению и нагрузке. Поэтому любая оплошность в процессе изготовления приведет к неминуемой поломке.

Как сделать пресс для гаража своими руками?

Начать работу следует с создания каркаса и платформы. Для её изготовления берут швеллеры, которые обладают многочисленными ребрами жесткости.

В качестве заготовки используют также трубу из металла прямоугольной формы.

Из неё вырезают 4 куска по размерам чертежа. Металлические куски сваривают в один элемент.

Сварные швы должны идти по бокам, чтобы повысить жесткость механизма. Вертикальные стойки и упор также делают из трубы. После этого можно заняться сваркой рамы. Её основными элементам является платформа, две стойка, а также нижний упор. Рама будет принимать на себя усилие, распределять его и обеспечивать устойчивость всей конструкции.

Платформу необходимо дополнить фиксатором. Для этой роли подойдет труба, длиной 15-20 миллиметров. Диаметр трубы определяют, исходя из размеров штока домкрата. Чтобы закрепить фиксатор, используют сварку.

Затем изготавливают съемный упор. Упор будет обеспечивать ход пресса и создавать необходимое усилие на изделие, помещенное в устройство. Данный узел изготавливают с помощью стальных полосок. Полосы должны быть чуть короче, чем расстояние между стойками.

Минимальная толщина металлических полосок составляет 10-15 миллиметров. Полосы сваривают с обеих сторон. Фиксацию упора будут обеспечивать два отверстия, которые просверливают в самих полосках.

После создания рамы в неё помещают гидравлический бутылочный домкрат. В процессе установки упоры оттягиваются и фиксируются. Домкрат помещают внутрь таким образом, чтобы шток помещался в фиксатор. Крепление производят болтами или сваркой. Желательно использовать болты, они позволят по необходимости вынимать домкрат. Так вы сможете использовать его для других целей.

Читайте о том, как сделать в гараже стеллажи, полки, верстак и подъемник для автомобиля.

Пресс из домкрата: критические звенья

Вибрации при работе пресса нередко выдают себя скрипом и стоном металла. Механические напряжения в элементах его конструкции неслышимы и невидимы, но способны быстро свести на нет усилия и затраты его создателя, а сорвавшаяся траверса причинить увечье и ущерб. Поэтому к выбору конструкционных материалов для пресса и его технического исполнения конструкции в целом нужно отнестись не менее серьезно.

Ошибочным решением будет сварная рама из профтрубы (поз. 1 на рис. ниже): она практически не гасит вибрации, сварные швы от возникающих при прессовке усилий подвержены растрескиванию. Профтруба достаточно массивна, весьма упруга и потому является хорошим энергоаккумулятором. Т.е., если по одному из швов поползет трещина, тяжелая, с острыми углами траверса может мгновенно сорваться и отлететь в сторону.

Раму самодельного пресса нужно делать из швеллеров, одинарных или спаренных. Двутавр подходит хуже: при малейшей асимметрии прижимного усилия относительно вертикальной оси рамы в полке двутавра возникают значительные поперечные напряжения, что данному виду профиля противопоказано. Кроме того, двутавр не предназначен для приема сосредоточенных нагрузок.

Сварная из одинарного швеллера рама с подкрепляющими укосинами (поз. 2 на рис.) будет достаточно надежной и устойчивой под нагрузкой прим. до 5 тс; 10-тонный домкрат для данного пресса слишком силен. Траверсы пресса на прижимное усилие до 12-15 тс нужно делать из спаренных швеллеров полками наружу, поз. 3. Это опять-таки оптимальный вариант для гаража или СТО: нет нужды делать в траверсах отверстия для прохода валов, недопустимо ослабляющие раму. Если же пресс предназначен для работы на максимальных усилиях (штамповка, формовка, гнутье), то лучший вариант – мощный одинарный швеллер (см. ниже) и рама, скрепленная болтами, поз. 4; сварка прихватами в данном случае технологическая, облегчающая сборку рамы. Болты, во-первых, исключат внезапное разрушение рамы. Во-вторых, будут хорошими поглотителями вибраций.

Какой брать швеллер?

Типоразмеры швеллера для рамы гидравлического пресса из домкрата выбираются след. образом (предполагается, что профиль из обычной конструкционной стали Ст44 или аналогичной, а траверсы цельные):

• На усилие до 2 тс – одинарный от 80х40х4 мм; спаренный от 60х30х4 мм.
• На усилие 2-5 тс – одинарный от 100х50х6 мм; спаренный от 80х40х4 мм.
• На усилие 5-10 тс – одинарный от 160х80х8 мм; спаренный от 120х60х6 мм.
• На усилие 10-15 тс – одинарный от 220х110х12 мм; спаренный от 150х75х8 мм.
• На усилие до 25 тс – одинарный от 280х140х15 мм; спаренный от 180х90х9 мм.

Из чего делать колонны?

Самодельный гидравлический пресс со спаренными круглыми колоннами

Колонны рамы пресса работают не на изгиб, как траверсы, а на растяжение, которому металл сопротивляется много лучше. Однако конструкция колонн в основном определяет виброустойчивость пресса. Швеллер в этом отношении не идеален, вибрации он гасит неважно. Для пробы постучите молотком по отрезкам швеллера и квадратной профтрубы – они звенят почти одинаково. Гораздо глуше будет звук от сплошного стального прута. Кроме того, круглые колонны пресса хорошо принимают на себя боковые нагрузки, особенно, если колонны спаренные. В таком случае пресс получается максимально компактным и легким (см. рис. справа), что значительно или полностью компенсирует его повышенную трудоемкость.

Примечание: если пресс рассчитан на небольшие усилия (механосборочные и ремонтные работы), то круглые колонны его рамы можно делать из труб, см. ролик:

Видео: пресс из домкрата

Каково устройство гидравлического пресса и как его сделать

Пресс на гидравлическом приводе в сельской местности вообще незаменим. А изобрели его еще в далеком 1975 году. Принцип его работы состоит в задействовании сообщающихся цилиндров с поршнями разного диаметра. При чем, чем меньше давящий, т.е. гидронасос и больше принимающий – гидроцилиндр, тем сильнее будет создаваться давление при меньшем усилии. По сути это можно сравнить движение автомашины на пониженной передаче.

Принцип работы гидравлики – так намного понятнее

Наиболее распространенной формой гидропресса, как уже упоминалось, стала прямоугольная рама. И основная задача при ее изготовлении – точные расчеты. Первым делом необходимо, конечно же, составить схему будущего пресса, т.к. без нее сложно будет разобраться со всеми соединениями. От того, насколько подробной она будет, зависит и качество, и скорость сборки агрегата.

Все элементы конструкции изготавливаются должны быть стальными, толщиной не меньше 15 мм. Делается это для того, чтобы каркас не повело при работе, ведь усилие будет прилагаться значительное. Основное, что необходимо продумать – это саму конструкцию. При этом необходимо помнить о том, что гидравлические домкраты предназначены именно для работы в вертикальном положении и набок их класть нельзя, как и устанавливать штоком вниз.

Работы по механике с гидропрессом становятся значительно проще

В идеале должна получиться следующая конструкция. Прямоугольная, вытянутая вверх рама закреплена на станине. Внутри рамы вертикально по краям, расположены 2 направляющие, по которым ходит вверх-вниз горизонтальная перекладина. На ней, сверху, закреплен гидравлический домкрат, а сама поперечная балка подвешена к верхней части рамы пружинами, которые обеспечивают обратный отжим поперечной балки при ослаблении домкрата.

Идеальный образец самодельного гидравлического пресса

Таким образом произведенный гидравлический пресс будет давить вниз при «накачивании» домкрата и подниматься вверх при его ослаблении при помощи пружин. К низу балки можно приварить крупную гайку, куда будут в последующем накручиваться различные наконечники, необходимые для той или иной работы.

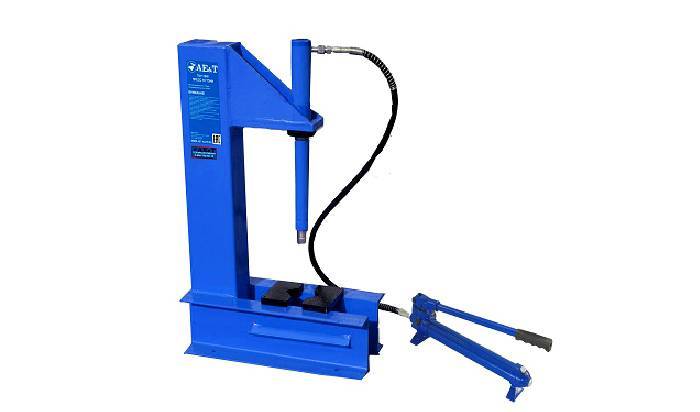

Если под рукой имеются отдельно гидроцилиндр и гидронасос, тогда можно сделать более удобный агрегат. Ведь в таком случае появляется возможность установки педали, и при производстве работ обе руки остаются свободными, что иногда бывает крайне необходимо.

Вообще, как сделать гидравлический пресс – дело каждого. И ограничивается ответ на этот вопрос только лишь фантазией и пожеланиями мастера. Немного смекалки и вот уже готово эксклюзивное устройство, отвечающее всем требованиям удобства.

Чертежная схема гидравлического пресса – все четко и ясно

Важность составления чертежей изготавливаемого своими руками гидравлического пресса

Основная задача при подобной работе – это точность и внимательность. И если размеры, к примеру, вертикальных стоек не совпадут, агрегат может давить немного в сторону, что в некоторых случаях может быть критично

А по тому составление своими руками чертежей ручного гидравлического пресса очень важно. Причем все размеры на них должны быть прописаны и просчитаны до миллиметра

А при изготовлении отступление от чертежа недопустимо.

Пресс гидравлический чертеж которого составлен грамотно и функционировать будет идеально. Для обычной установки в гараже идеальным размером будет несущая рама 50 см шириной и до 1 м высотой.

Особенности создания мини-пресса

Люди, которые предпочитают использовать компактное оборудование, чаще всего изготавливают самодельный настольный пресс. Это наиболее простая конструкция, которая нечасто применяется на практике. Например, ею пользуются, чтобы раскалывать грецкие орехи или прессовать непрочные жестяные или пластиковые изделия.

Для изготовления каркаса устройства используются плотные деревянные доски. Четыре доски соединяют между собой таким образом, чтобы получился прямоугольный каркас. К верхней части каркаса подсоединяют подвижную прессовочную поверхность, которая также сделана из дерева. В качестве гидравлической системы используют обычные медицинские шприцы.

Принцип функционирования и конструктивные особенности

Гидравлическим прессом называют специальное оборудование для домашнего гаража, которое применяется для обработки заготовок или других деталей высоким давлением. Часто его применяют работники автосервиса при починке автомобилей. Прессом могут пользоваться, чтобы из отходов изготовить брикеты или согнуть металлические предметы.

Профессиональный автомобильный пресс стоит недешево, и поэтому некоторые пытаются изготовить его самостоятельно. Однако перед этим лучше ознакомиться с особенностями его конструкции и основными функциональными принципами.

В состав конструкции входят две основные камеры, которые выполнены в виде цилиндров. В меньшей из них происходит увеличение давления за счет перекачивания масла во второй, увеличенный цилиндр. Между цилиндрическими камерами жидкость перекачивается при помощи трубовидного канала, соединяющего камеры. Когда масло попадает во второй цилиндр, возрастает давление на поршень, отвечающий за работу пресса. Также устройство оснащено специальными опорами, в которые помещается обрабатываемое изделие.

Расчет размеров и изготовление механического

Прессы механического типа используются для обработки кожаных изделий, металлических компонентов, а также картона и поролона. Чтобы самому смастерить устройство, необходимо:

• Четыре одинаковых уголка из металла с длиной около 90 сантиметров соединить с четырьмя уголками, длина которых составляет 55 сантиметров. Чтобы их скрепить, используют обычные шурупы или электрическую сварку.
• Закрепить между собой два полученных железных прямоугольника металлическими трубами.
• Усилить изготовленный короб стальными пластинами и поперечными прутьями.
• Сделать в одной из стенок небольшую дверцу, через которую можно будет доставать спрессованные изделия.

Затем приступают к формировке основного компонента — поршня. Для этого железные швеллеры длиной 55-65 сантиметров сваривают друг с другом. После чего конструкцию усиливают поперечной железной балкой. В ее центре присоединяют фланец со вставленным внутрь прутом. Затем к железному коробу с противоположных сторон приваривают швеллеры.

Когда конструкция будет полностью собрана, на прут надевают шайбу с гайкой и подшипником.

Установка переставной опорной балки возвратного механизма для самодельного пресса гидравлического

Нижняя и верхняя балки должны иметь одинаковое сечение. Отличаются элементы лишь конструктивным исполнением. Для выполнения нижнего опорного элемента используются два швеллера, которые следует обратить ребрами наружу. Их необходимо приложить по разные стороны относительно стоек и приварить к центральной их части посредством применения вставок из уголков или толстой арматуры.

Фиксация балки на стойках осуществляется путем использования стальных массивных пальцев. Под них следует выполнить ряд просечек круглого сечения на разной высоте с параллельным размещением в вертикальных швеллерах. Диаметр отверстий должен соответствовать сечению болтов.

Еще одним конструктивным элементом изготовленного своими руками гаражного пресса гидравлического является пружинный механизм, благодаря которому домкрат возвращается в первоначальное положение при открывании перепускного клапана. Для этого подойдут простые пружины для доводки дверей, которые можно приобрести в хозяйственном магазине.

Пружины, используемые для доводки дверей, обеспечивают работу переставной опорной балки возвратного механизма.

Усложняет задачу верхняя прижимная балка, которая имеет значительный вес, вследствие чего пружина может не сжаться. Выйти из положения можно путем увеличения количества пружинных элементов до 4-6 шт., что приемлемо для сделанного своими руками пресса настольного гидравлического. Можно также использовать более мощные элементы, предназначенные для дверей, что более актуально для напольных установок.

Если верхняя колодка отсутствует, пружины крепятся к штоку домкрата. Фиксация выполняется при помощи шайбы, у которой внутреннее отверстие больше, чем регулировочный винт штока, но меньше, чем диаметр поршня. Пружину следует крепить посредством двух небольших крайних отверстий с фиксацией к верхней балке таким же способом. Пружина может устанавливаться не строго вертикально. Излишки длины элемента могут быть компенсированы ее наклонным расположением.

На заметку! Для крепления пружины также можно использовать приваренные крючки.

Материалы и инструменты для работы

Для изготовления конструкции пресса некоторые детали можно найти среди ненужных фрагментов техники, отслужившей свой срок, а что-то из материалов понадобится приобрести на рынке:

• Уголок из металла, шириной не менее 5 см, несколько фрагментов которого пригодятся при сборке транспортного стола и рамного каркаса.
• Стальной лист, толщиной около 7 мм, необходимый для выравнивания различных плоских поверхностей.
• Пластины из стали, толщиной не меньше 10 мм, предназначаются для укрепления всей рабочей системы.
• Швеллер, оптимальная ширина которого составляет 6 см, при длине – 14 см.
• Трубы круглого или прямоугольного сечения, с размерами 4×4 см, а также кусок трубы, с длиной до 15 см, предназначенной для крепления штока домкрата.

Для работы понадобятся инструменты, которые в основном имеются в каждой мастерской. Среди них: дрель, сварочный аппарат, болгарка, рулетка, ножовка и уровень.

Из специального оборудования может пригодиться резьбовая вилка.

Вибропресс

Данный механизм применяют, когда требуется упрочнить шлакоблок и подобные ему бетонные изделия. Внутрь в специальную форму помещают цементно-песчаную смесь, щебень. Затем воздействуют на неё давлением и включают вибрацию. В итоге происходит удаление лишнего воздуха, за счёт чего у изделия улучшаются прочностные характеристики.

Создать вибропресс в мастерской – дело вполне осуществимое. Однако стоит быть готовым, что потребуется потратить не один час личного времени и приложить большое количество усилий.

Также нужны будут соответствующие знания. Поэтому, если надо проработать плитку для тротуара или что-то подобное, эксперты рекомендуют сделать стандартный вибростол.

По сути ничего не поменяется, если состав в форме не будет сжиматься прессом, а просто под действием вибрации потеряет излишки воздуха.

Преимущества самодельного гидропресса

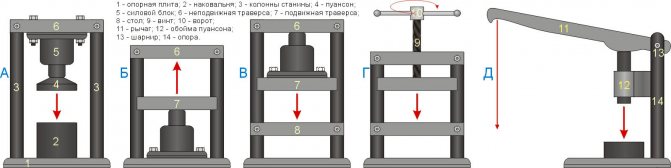

Что следует учитывать при разработке чертежа самодельного пресса

Несущим элементом любого пресса, в том числе и самодельного, является станина, к разработке чертежа которой следует подойти максимально ответственно. Конструктивно станина представляет собой раму, внутри которой располагается домкрат с рабочим инструментом, оказывающим давление на деталь или заготовку.

Вид станины может значительно отличаться в зависимости от назначения пресса

Нижнюю часть станины – ее основание – разрабатывают с учетом того, что она должна обеспечивать высокую устойчивость всей конструкции. Рассчитывая ширину внутреннего проема рамы самодельного пресса, учитывают как размеры деталей и заготовок, которые на нем будут обрабатываться, так и суммарные габариты всех составных элементов будущего пресса.

Еще один вариант станины с простейшей конструкцией основания для обеспечения устойчивости

При расчете высоты внутреннего проема рамы суммируют следующие параметры: высоту домкрата, желаемую величину свободного хода его штока, толщину рабочего органа и детали, которую необходимо обрабатывать. Если самодельный пресс изготавливается по первой схеме, то его конструкция выглядит следующим образом: домкрат устанавливается на нижнее основание, а деталь – в верхней части рамы; усилие от домкрата на деталь передается через его шток и подвижную рабочую платформу, двигающуюся по направляющим в боковых элементах рамы.

Для того чтобы обеспечить возврат штока в исходное состояние, используются две пружины, нижняя часть которых крепится к основанию, а верхняя – к подвижной рабочей платформе

Если вы решили сделать пресс из домкрата своими руками, то очень важно правильно рассчитать жесткость пружин, чтобы они эффективно выполняли все возложенные на них функции

При реализации второй схемы на нижнее основание помещается деталь, а домкрат устанавливается на подвижную платформу, к которой также крепятся пружины, связывающие ее с верхней перекладиной рамы. Как в первом, так и во втором случае в месте контакта штока с подвижной платформой или верхней перекладиной рамы делается так называемое гнездо, в качестве которого можно использовать отрезок трубы соответствующего диаметра.

Невозможность регулировки высоты рабочей зоны упрощает конструкцию, но значительно ограничивает варианты использования пресса

Гидравлический пресс, сделанный своими руками, будет намного удобнее в эксплуатации, если предусмотреть в нем возможность регулировки свободного штока домкрата, что также влияет на допустимую высоту обрабатываемой детали. Для этого можно сделать следующее.

• В верхней части внутреннего контура рамы располагают дополнительную плиту, которая может передвигаться по направляющим за счет винтового привода с штурвалом. Тем самым можно в достаточно широких пределах изменять просвет для расположения деталей внутри рамы.
• Можно изготовить съемный упор, в качестве которого чаще всего используют передвижную съемную платформу. Фиксировать положение такого упора внутри рамы можно при помощи болтовых соединений, для которых в раме с определенным шагом просверливаются отверстия. При этом шаг расположения таких отверстий по высоте не должен превышать величины свободного хода штока домкрата.
• Из сплошного куска металла или металлического профиля можно изготовить несколько сменных вставок-прокладок разной толщины.
• Можно также использовать сразу несколько вышеописанных способов одновременно.

Использование устройства в быту

В домашних условиях использовать приспособление можно для выполнения самых разнообразных задач. Небольшие размеры агрегата позволяют разместить его в гараже или в другом небольшом помещении и использовать при ремонте автомобиля, мотоцикла. Он может выполнять и следующие функции:

• Штамповка;
• Ковка;
• Изготовление профиля;
• Создание изгибов;
• Запрессовка и выпрессовка подшипников и других деталей;
• Использование в кулинарных целях, таких, как изготовление сока из овощей и фруктов.

Известно много случаев, когда пресс используется как маслодавилка, а также с помощью оборудования выполняют перепрессовку сайлентблоков. Кроме работы по ремонту, гидропресс может применяться для сгибания металла, склеивать изделия с использованием давления, изготавливать брикеты из отходов разного рода, а также выдавливать масло и другую жидкость. Оборудование для выполнения таких задач, даже с несложной конструкцией, стоит немалых денег, но устройство можно изготовить самостоятельно, используя при этом простые материалы и инструменты.

Пресс гидравлический своими руками с электродвигателем

Изготовление приспособления начинается с выполнения чертежа пресса гидравлического своими руками с нанесением всех элементов конструкции и указанием их габаритов.

Фланец для гидравлического пресса с электродвигателем можно выполнить из автомобильной ступицы.

Каркас конструкции должен выдержать значительные нагрузки, поэтому его необходимо изготавливать из прочного материала. Лучшим решением является использование тавровой балки, которая не будет прогибаться под гидравлическим прессом.

Рама представлена П-образной станиной, которая устанавливается на основание из более тонких уголков или швеллеров. В центральной части каркаса по высоте необходимо при помощи сварки установить рабочую площадку из толстостенного швеллера.

Следующим этапом изготовления самодельного гидропресса своими руками является установка на станине гидроцилиндра, что осуществляется в определенной последовательности. Для обеспечения надежного крепления гидронасоса его следует зафиксировать на металлической плите посредством использования фланца. Сама плита монтируется на двутавровых балках каркаса.

Фланец можно выполнить из автомобильной ступицы, обработав его на токарном станке. В металлической плите для установки гидроцилиндра нужно приварить круглую бобышку для фиксирования токарного станка в патроне. После растачивания отверстия плита приваривается к основанию рамы.

На гидроцилиндр надевается фланец с необходимым посадочным отверстием и обваривается по кругу. Для надежности устройства требуется изготовить и закрепить к верхней части гидроцилиндра другой фланец, приварив его к балкам.

Обратите внимание! Фланец и гидроцилиндр должны быть приварены друг к другу максимально ровно, поэтому поверхность первого предварительно обрабатывается на токарном станке.

Металлическая плита с приваренными балками фиксируется к станине при помощи сварки. В ней выполняются отверстия под крепежные болты. Для обеспечения нормальной работы пресса следует установить маслостанцию, соединив ее с гидроцилиндром посредством использования шлангов.

Схема и разработка с электрическим приводом

При создании такого устройства понадобится двигатель, который производит электроэнергию.

Сначала изготавливается рама из двух направляющих, в качестве которых используются железные трубки с прямоугольным сечением. В трубах сверлятся специальные отверстия, к которым будет прикрепляться платформа. После изготовления рамы делают «лифт» для движения прессовой платформы. Для его создания понадобятся металлические уголки. Когда «лифт» будет сделан, изготавливают давящую площадку. Она делается из прочного швеллера, который сможет выдержать нагрузку в 1-2 тонны.

Затем на станок устанавливается домкрат и пружина, которую размещают между «лифтом» и верхней опорной поверхностью. На финальном этапе создания пресса электродвигатель соединяют с домкратом и подключают к оборудованию педаль для регулировки мощности электрогидравлического пресса.

Примеры конструкций

Вибрационная и механическая устойчивость пресса весьма существенны при ремонте и техобслуживании автомобилей; особенно легковых. Задиры и перекосы посадки сопряженных деталей это еще не все, важен и внешний вид машины. Т.е., пресс, применяемый при рихтовке и/или тюнинге автомобиля, должен иметь как можно более плавный ход и быть максимально точен. Достигается это повышенной материало- и трудоемкостью конструкции: колонны делаются стальными точеными, а стол и траверсы из цельных металлических плит.

Чертежи гидравлического пресса из домкрата повышенной точности и устойчивости даны на рис.:

Чертежи гидравлического пресса (из домкрата) повышенной точности и устойчивости

Без ущерба для эксплуатационных качеств пресса в геометрическом центре его верхней неподвижной траверсы (дет. 1) можно просверлить отверстие диаметром до 40 мм для прохода вала/оси при напрессовке на нее сопряженных деталей или, наоборот, выпрессовки его из них. Максимальное кратковременное (10 мин/1,5 час перерыв) рабочее усилие – ок. 10 тс.

На след. рис. даны чертежи пресса подобной конструкции и технического исполнения, но уже производственно-технологического назначения.

Чертежи производственно-технологического гидравлического пресса из домкрата с усилием в 12 тс

Максимальное усилие уже регулярное долговременное: до 50% рабочего времени, поэтому и конструкция данного изделия много сложнее. Особенность этого пресса – двойная комбинированная рама. Ее ходовая часть на круглых точеных колоннах, а опорная сварная из швеллеров. Такая рама очень хорошо гасит вибрации практически любой моды. Дело в том, что механическая добротность квадратной трубы, сваренной из швеллеров полками встык, очень низка: попавшие в нее волны упругости, образно говоря, запутываются в металле неравномерной толщины и дополнительно гасятся в сварных швах. Еще об опыте любительского изготовления гидропрессов из домкратов см. видео:

Пресс-молот

Чтобы покончить с ремонтно-технологическими прессами, вспомним обещанное: каким образом в домашней мастерской или у ИП-индивидуала применимо ударное прессование? В виде педального пресс-молота; он может использоваться как ковочный, заклепочный и штамповочный.

Прессы такого типа называются еще рычажными молотами. Их прародитель – кузнечный молот с приводом от водяного колеса. Сила удара пресс-молота далеко не рекордная, всего несколько тс. Но вследствие описанных выше особенностей поведения металла под ударом рычажные молоты достаточно эффективны, тем более что силу и скорость удара можно регулировать соотв. характера нажатием на педаль.

Устройство рычажных молотов для ударной прессовки

Кинематическая схема рычажного молота показана на поз. а) рис., а на поз. б) – устройство его традиционного типа. На поз. в) – устройство усовершенствованного рычажного молота: параллелограммная подвеска верхнего бойка (так в данном случае называется пуансон) на паре серег (качающихся рычагов) обеспечивает прямой удар, а перемещением хомута тяги (водила) по нижней серьге, как показано стрелками, точно регулируется сила удара. Пара пружин (нижняя – регулируемая) позволяет добиться механического безразличия бойка: в пределах рабочего хода он остается в любом положении, куда его поставят рукой; это дает возможность, не меняя веса бойка, точно регулировать запасаемую в нем кинетическую энергию. Такие рычажные молоты применяют даже ювелиры и яхтсмены – для установки в паруса мощных люверсов и сборки дельных вещей внатяг.

Какой делать?

Прессование давлением позволяет выполнять практически все необходимые в обыденной жизни прессовочные операции. Самодельные прессы выполняются чаще всего энергетически автономными, т.е. без отдельного привода, резервуаров рабочего тела, станций подкачки и пр. Выбор той или иной конструктивной схемы пресса определяется в конечном итоге его назначением и рабочим усилием.

В качестве встроенного в пресс силового блока проще всего применить автомобильный домкрат – он развивает усилие до 100 тс, а домкраты на 10 тс общеупотребительны. Единственная операция, с которой пресс из домкрата не справится – это формовка (сплющивание) концов прутьев при художественной холодной ковке.

Домкрат используется чаще всего гидравлический бутылочный (но см. также ниже). В таком случае гидравлический пресс можно сделать по одной из след. рамных конструктивных схем (см. рис.):

• Поз. А – домкрат перевернут, наглухо закреплен на неподвижной верхней траверсе, а к головке рабочего штока домкрата крепится пуансон. Это самая простая и в то же время надежная и вибрационно устойчивая конструкция (о роли вибраций в работе пресса см. далее). Недостатки – если домкрат понадобился по прямому назначению, демонтировать его достаточно сложно и долго, а качать рычаг домкрата, висящего вверх ногами, не очень-то сподручно.
• Поз. Б – схема с подвижным столом. Конструктивно сложнее, т.к. добавляется подвижная траверса – стол. Качают домкрат как всегда, снять его просто, т.к. он может быть вовсе не закреплен. Недостатки – наихудшая вибростойкость; кроме того, технология большинства прессовочных операций рассчитана на то, что пуансон давит на заготовку или деталь сверху, а если наоборот, то сложно и может вовсе не получиться. Зато для ремонтных и/или механосборочных работ это оптимальный вариант: если нужно выдавить из шкива или подшипника намертво приржавевший к нему вал или, наоборот, напрессовать их на вал, то его (вала) длина ограничивается только высотой потолка в мастерской. В целом же гидропресс с подвижным столом из домкрата это наилучший вариант для гаража или СТО.
• Поз. В – с силовым блоком на подвижной траверсе. Конструктивно наиболее сложен, но виброустойчив, прочен и долговечен, т.к. нагрузка на самое слабое звено – подвижную траверсу – не точечная, а фактически рассредоточенная. Домкрат также может быть не закреплен, но, если вывернется и грохнется, последствия будут хуже, чем если свалится с опорной плиты. Недостаток – качать домкрат, который потихоньку ползет вниз, не вполне удобно.

Примечание: опорная плита – штука тяжелая, громоздкая, материалоемкая. Разместить пресс на плите в мастерской или гараже не всегда возможно. Поэтому раму самодельных прессов чаще всего ставят не на плиту, а на нижнюю неподвижную траверсу, конструктивно аналогичную верхней (см. далее). Виброустойчивость пресса от этого падает прим. вдвое, но для любительских условий это приемлемо.

Винтовой пресс с ручным приводом (поз. Г) позволяет создавать усилие максимум до 1,5-2,5 тс. В работе с металлом применяется, когда такого достаточно, в след. случаях (см. также видео):

Когда достаточно усилия прессовки менее указанных значений:

Видео: ручной винтовой пресс для мастерской

Требуется большой рабочий ход:

Видео: винтовой пресс 2/2

В качестве небольшого или мини-пресса для мелких не очень ответственных работ:

Видео: небольшой винтовой пресс

Как съемник:

Видео: самодельный пресс для снятия подшпиников, шкивов

Примечание: в качестве мини-пресса или съемника пригоден также конструктивно простой безрамный рычажный ручной пресс, поз. Д на рис. Но большее применение он находит в быту и хозяйстве (см. далее), т.к. с его помощью можно развить усилие не более 300-400 кгс.

Только ли гидравлика?

Самодельный пресс из домкрата может быть не только гидравлическим. Многие легковушки при продаже комплектуются ромбическим винтовым домкратом. Усилие он дает не более 2-2,5 тс, но дешев («новый, хороший» можно приобрести за 1300 руб.). Небольшое усилие не только недостаток: рама пресса с винтовым домкратом может быть сделана из деревянного бруса от 150х150, и к нему же возможно приспособить в качестве привода электродрель, см. рис.:

Самодельный механический пресс с электроприводом из винтового ромбического домкрата

Если максимум, что вам нужно – гнуть прутья до 8-10 мм, такого пресса на это хватит. И любопытный факт: автору статьи лет 10 тому назад довелось случайно познакомиться с деятелем, который, работая по 3-4 часа по первым 2-3 дням недели, зарабатывал 20-25 тыс. руб. в мес. В то время сумма немалая. Каким образом? Скупал за половину закупочной цены металлолома пустые металлические банки, плющил и сдавал уже по нормальной цене. Банок-то больше всего приносили пивных, они алюминиевые, а он дорогой. Жаловался, правда, что работа грязная – основной объем сырья притаскивали бомжи.

Прессовка и вибрации

Вибрации тянущегося при прессовке металла – бич большой промышленности, и прессы-гиганты, вроде того что еще из СССР поставил НКМЗ французскому «Форжалю», из-за этого представляют собой сложнейшие агрегаты. Но ИП и любителям тоже стоит обратить самое серьезное внимание на виброустойчивость пресса. Задир на каленом валу или шейке полуоси – неисправимый брак.

Процесс изготовления

Когда чертеж вашего будущего гидравлического пресса готов, а все необходимые материалы, инструменты, оборудование и комплектующие в наличии, переходят непосредственно к изготовлению. Первое, что необходимо сделать, – это нарезать весь металл, руководствуясь размерами, указанными в чертеже.

Один из вариантов чертежа для изготовления пресса

Теперь следует сделать основание пресса, для чего сваривают между собой подготовленные квадратные трубы, а на сформированный из них прямоугольник наваривают стальную пластину. Затем сваривают между собой боковые и верхнюю часть рамы, тщательно следя за тем, чтобы полученная П-образная конструкция была ровной и имела строго прямые углы в соединениях. Теперь полученную конструкцию следует приварить к основанию и можно считать, что рама для вашего гидравлического пресса готова.

Следующий элемент, который вам необходимо будет сделать для пресса, – это подвижная платформа. Для ее изготовления можно использовать швеллер, квадратную или прямоугольную трубу. В центральной части платформы приваривают отрезок трубы, который будет служить гнездом для головки штока домкрата. Для изготовления направляющих для рабочей платформы вам потребуются две стальные полосы, длина которых должна соответствовать ширине рамы пресса по ее внешнему контуру.

Вариант конструкции пресса с подвижной нижней платформой, фиксация которой производится болтами

Полосы крепят к боковым сторонам передвижной платформы при помощи болтовых соединений, предварительно заведя ее внутрь рамы. По такой же схеме изготавливается и съемный упор, но в его направляющих полосах просверливаются отверстия напротив стоек рамы для фиксации на нужной высоте. Завершает процесс изготовления гидравлического пресса своими руками установка оттягивающих пружин и самого домкрата. Удобен такой гидравлический пресс еще и тем, что вы всегда сможете извлечь из него домкрат (например, если вам необходимо использовать его для ремонта автомобиля).

Необходимые чертежи

Что касается чертежей и размеров для изготовления пресса, то тут есть масса вариантов и возможностей. Сначала вам нужно определиться с тем, для машины какого размера будет использоваться домкрат с прессом.

Тут всё предельно просто, чем больше машина, тем соответственно будет больше пресс, а значит и мудрёнее чертежи.

Скажем сразу, собственноручно вы не сможете сделать подобные чертежи, ведь они требуют точных инженерных знаний, но выход всегда есть.

Посмотрите еще здесь!

• Связать кроп-топ крючком: схемы и идеи

•

  Как сделать самодельный металлоискатель — лучшие схемы, инструкция. Обзор проверенных вариантов по созданию простого металлоискателя своими руками

• Как выбрать стиральную машину: советы профессионалов, основные тонкости выбора надежной и качественной машинки. Виды, типы, программы и функции

Вы можете использовать множеством интернет ресурсов, где есть большое количество чертежей любых размеров. Но если вкратце, то примерные цифры в чертежах будут такими:

• А-1800
• В-1000
• F-500
• L-300
• Kg-120

Что такое сайлентблок

Это слово имеет зарубежное происхождение. В переводе с английского языка silent — это тишина, а block — деталь. Сайлентблок, либо просто «сайлент», представляет собой резинометаллическую составную часть, обычными словами — это две втулки, которые соединены между собой слоем прочной резины. Это изобретение, кроме того, что гарантирует комфортное и беззвучное передвижение на автомобиле, имеет еще ряд плюсов, которые будут перечислены дальше.

Предназначение и функции

Сайлентблоки выполняют следующие функции:

1. Оберегают составные части от выработки и разрушения посредством гашения колебаний.
2. Они глушат колебания, которые поступают от ходовой части колес, таким образом, обеспечивают комфортную и мягкую езду.
3. Предотвращают вибрации и биения, которые появляются в процессе движения машины между разными элементами ходовой части и моторного отсека.

И это только главные плюсы, на самом деле их гораздо больше.
