Настольно сверлильный станок 2м112 технические характеристики

Непосредственным производителем и продавцом настольного станка 2м112 является ПромСтройМаш. Машиностроительное предприятие находится в Оренбурге. Предприятие выпускает более 50 видов различного оборудования. Завод поставляет свою продукцию во все регионы России, в Беларусь и Казахстан. Кроме того, оборудование успешно поставляется в Бангладеш, Индию, Литву и Эстонию. Продукция завода, в силу своей надежности и приемлемой цены, пользуется большим спросом. Станок марки 2м112 — не исключение.

Применение сверлильного станка

Благодаря компактным размерам, он вполне пригоден для установки на столешницу слесарного верстака. Более чем приемлемое качество и технические характеристики делают этот станок лидером среди отечественных и зарубежных производителей. Серийное производство данного изделия было начато в далекие восьмидесятые. За долгое время существования спрос на него не падает, а даже растет. Большую популярность бурильный агрегат имеет среди небольших производственных цехов и частных заведений. Также станок широко применяется в школьных мастерских профессиональной ориентации.

Настольный сверлильный станок 2м112 без труда выполнит ряд технических функций. К таким операциям относятся:

• сверление отверстий;
• нарезание внутренней и внешней резьбы;
• рассверливание;
• развертывание.

Станок 2м112 имеет возможность переключения скоростного режима вращения рабочего вала, что, в свою очередь, изменяет скорость вращения сверла и самого процесса сверления. Это достигается путем легкой перестановки приводного ремня на соседние шкивы.

Главным достоинством агрегата 2м112 является простота конструкции. Она обеспечивает высокую надежность в работе и легкое управление. Небольшие размеры и сравнительно небольшой вес агрегата позволяют при необходимости без особого труда переставлять или передвигать его на новое место.

Основные преимущества

Многолетняя популярность и массовое использование в быту и промышленном производстве станка 2М112 связана с его простой и надежной конструкцией и универсальными техническими характеристиками. Это оборудование отличается:

•

• длительными сроками безремонтной эксплуатации и высокой ремонтопригодностью (модули можно просто заменять по мере износа);
• высоким качеством и износостойкостью конструктивных элементов (в основном – стальные детали);
• способностью выдерживать серьезные температурные перепады и загрязненность воздуха;
• выносливостью и большой продолжительностью непрерывного рабочего цикла;
• возможностью обработки изделий и деталей из разных материалов;
• простотой управления и настройки;
• неприхотливостью в уходе и техническом обслуживании;
• «вертикальной» конструкцией, небольшим весом и компактными габаритами (можно устанавливать в небольших помещениях и легко перемещать с места на место).

Следует также отметить оптимальным сочетанием качества, производительности и стоимости, которое важно при выборе сверлильного станка. Европейское оборудование того же класса, обычно, дороже, а китайское уступает по качеству, надежности и производительности.

Технические характеристики

Главным показателем всех бурильных изделий является номинальная величина проделанного отверстия. Согласно паспортным данным станка 2м112, заявленная номинальная величина (диаметр) проделанного отверстия — 12 мм. Таких возможностей с избытком хватает для нужд небольших частных мастерских, но на крупных заводских площадках пользуются сверлами гораздо большего размера. Это может достигаться тремя способами:

1. За счет увеличенного патрона. В большинстве случаев применяют именно этот метод.
2. За счет специальных переходников под сверла более крупного диаметра. Этот метод в силу его трудоемкости применяют редко.
3. За счет специальных сверл. Диаметр хвостовой части таких сверл меньше диаметра самого сверла.

По паспортным данным, патрон имеет скорость вращения от 450 до 4500 об/мин. При этом скорость можно изменять при помощи 5 ступеней. На сверлильном агрегате вмонтирован шпиндель В-18. Расстояние от него до поверхности стола может изменяться в пределах 0−400 мм.

Особенности устройства

Несмотря на сравнительно малые размеры и невысокую мощность изделия 2м112, допускается частая и длительная работа агрегата. Высокие характеристики станка достигаются за счет простых конструктивных решений, которые обеспечивают большую эффективность работы агрегата.

Основными деталями станка является шпиндельная бабка, которая двигается с помощью отдельного устройства в вертикальном направлении по колонне. Оно фиксируется на ней особым устройством, которое действует в качестве зажима. Электромотор передает крутящий момент системе шкивов, которые, в свою очередь, через вал соединены с патроном. Система шкивов обеспечивает разную мощность и скорость вращения патрона. Специальный кожух закрывает систему шкивов и всего привода. Плита служит опорой для колонны. Верхняя часть плиты выполняет функцию рабочего стола.

2 Наладка и подготовка станка к эксплуатации

Процесс подготовки вертикально-сверлильного станка 2М112 к использованию состоит из следующих операций:

1. Смазка узлов вращения.
2. Подгонка рабочего стола по высоте и его фиксация.
3. Установка сверла в шпиндель.
4. Фиксация обрабатываемой детали на столе посредством прихватов либо прижимной планки.
5. Проверка совпадения оси сверла и предварительно размеченной на заготовке точки сверления.

Устанавливать сверло необходимо в сверлильный патрон, другие типы инструмента (метчики, резцы) — в коническое отверстие на торцу шпинделя. Посадочное гнездо и сам инструмент перед монтажом нужно очистить от масла и загрязнений ветошью, после чего хвостовик сверла (или сверло вставленное в патрон) вводится коническое гнездо на шпинделе так, чтобы его лапка вошла в выбивное отверстие, фиксируется в шпинделе хвостовик с помощью сильного толчка.

Демонтаж инструмента выполняется посредством плоского клина, один из его концов необходимо ввести в выбивное отверстие и легко ударить по противоположной стороне клина. В результате клин выжмет хвостовик сверла из посадочного отверстия. Также допустимо изъятие инструмента посредством клина радиусного типа либо эксцентрикового ключа.

2М112 в рабочем состоянии

Способы фиксации деталей на рабочем столе станка крайне вариативны, они подбираются исходя из размеров и массы обрабатываемых заготовок. Мелкогабаритные конструкции удобнее всего закреплять на призматической прокладке либо с помощью тисков, смонтированных в Т-образные пазы стола. Если размеры заготовки не позволяют закрепить ее в тисках, фиксировать ее нужно с помощью прижимных планок прямо на поверхности стола. Учитывайте, что окончательную фиксацию детали нужно выполнять только после совмещения осей сверла и формируемого отверстия.

После того как сверло смонтировано а деталь закреплена необходимо осуществить настройку станка. Суть настройки заключается в установке передаточного ремня на требуемую шестерню шкива для получения нужной частоты оборотов шпинделя. Частота оборотов подбирается в соответствии с положениями технологической карты (в промышленных условиях) либо по справочникам, исходя из глубины и диаметра рассверливаемого отверстия и типа обрабатываемого материала.

По завершению подготовительных работ необходимо выполнить пробный пуск вертикально-сверлильного станка 2М112. Убедившись в правильности его настройки можно начинать процесс сверления.

Сверлильный станок 2м112, несмотря на уже довольно длительную историю своего существования, до сих пор пользуются широким спросом в мастерских, профучилищах, на различных производствах. Модель 2м112, а также ее аналоги в лице гс2112, 2н112 и 2а112 вы сами могли встретить на уроках труда у себя в школе. Потому рассмотреть модель 2м112 более детально, заглянем в его паспорт и изучим технические характеристики.

О достоинствах и недостатках

Для высокой защиты от разнообразных повреждений и поломок завод-изготовитель собрал все важные узлы и механизмы в цельный чугунный корпус. В устройстве агрегата для дополнительного удобства работы встроена функция освещения рабочего стола и зоны обработки.

Выпуск изделия начался в давние восьмидесятые. Хотя и прошло с тех пор не одно десятилетие, популярность агрегата не поубавилась. Он и по нынешний день пользуется большим спросом на крупных предприятиях и мелких частных мастерских. Модель 2м112 очень высоко ценят специалисты данного профиля за его надежность, легкость в управлении и хорошие характеристики.

Даже если станок 2м112 дал полный сбой в работе и восстановлению не подлежит (что само по себе крайне редкое явление), пользователи ищут аппарат такой же модели. Китайские аналоги хотя и дешевле, но их качество зачастую сильно страдает, а европейское оборудование на порядок дороже.

Благодаря высокой надежности и хорошему ресурсу, сверлильный станок 2м112 способен отлично справляться с тяжелыми условиями работы бесперебойной эксплуатации.

Читать также: Как проверить измерительную головку

Простота конструкции делает возможным самостоятельный ремонт и не вызовет особых сложностей. В нынешнее время можно без проблем найти нужные запчасти и комплектующие. Так что с ремонтом никаких проблем не возникнет.

Мощности двигателя вполне хватает как для производственных организаций, так и для мелкого частного предприятия. Учитывая сравнительно доступную цену и крайне высокую надежность за счет большого ресурса, становится понятно, откуда такая высокая популярность у разработанного еще в прошлом веке станка.

Сверлильный станок 2м112, несмотря на уже довольно длительную историю своего существования, до сих пор пользуются широким спросом в мастерских, профучилищах, на различных производствах. Модель 2м112, а также ее аналоги в лице гс2112, 2н112 и 2а112 вы сами могли встретить на уроках труда у себя в школе. Потому рассмотреть модель 2м112 более детально, заглянем в его паспорт и изучим технические характеристики.

Безопасность при работе с оборудованием и обслуживание

При эксплуатации сверлильного станка 2М112 следует соблюдать ряд обязательных требований техники безопасности:

• Все подвижные узлы и регулируемые модули имеют жесткие зажимы, исключающие произвольное смещения настроенных положений шпиндельной бабки. Однако перед началом работы их следует проверять на исправность и надежность.
• Запускать двигатель станка следует после надежного закрепления сверла в гильзе шпинделя, а заготовки – в пазах рабочего стола или тисках. Инструментальная головка должна быть закреплена в верхнем положении.
• Станок перед работой должен быть обязательно заземлен (рекомендации по заземлению ищите в паспорте изделия и инструкциях производителя).
• Не следует использовать сверла, которые не соответствуют указанным в рекомендациях производителя параметрам.
• Оператор станка должен работать в спецодежде и защитных очках, чтобы избежать ожогов и повреждений кожи и глаз металлической стружкой.

Работы по техническому обслуживанию должны выполнять как сами операторы сверлильного станка, так и мастера-технологи в соответствии с картой техобслуживания.

Техническое обслуживание – несложный комплекс работ, так как конструкция станка 2М112 проста и надежна, содержит небольшое количество подвижных узлов (требуется минимальная смазка). Тем не менее, следует помнить что:

• Место работы до начала сверления и по завершении рабочих операций необходимо очищать от стружки и пыли.
• Все рабочие узлы и фиксаторы управляющих механизмов необходимо проверять перед началом работы (ременные передачи, подшипники, муфты, поворотные механизмы). При необходимости, узлы следует сразу отрегулировать.
• Обязательное внимание перед каждым рабочим циклом следует уделять уровню натяжения ремня шкива двигателя и прочности фиксаторов конуса Морзе, чтобы исключить сбой вращения, перегорание двигателя и случайный вылет сверла из зажима.

Смазывать узлы станка следует регулярно и только качественными смазками (машинное масло и солидол, литол – для подшипников). Важно не забывать менять смазку подшипников в патроне шпинделя не реже одного раза в полгода. При частой смене скоростных режимов двигателя, следует регулярно смазывать регулятор натяжения ремня и фиксаторы шпинделя, а сам шпиндель при постоянной рабочей нагрузке требует чистки и смазки не реже одного раза в два дня.

Конструктивные особенности

Агрегат 2м112 выпущен Кировским заводом Сельмаш. Мы смело можем рассмотреть сверлильный станок гс2112 вместо 2м112, 2н112 или 2а112. Это обусловлено тем, что настольно сверлильный станок гс2112 является полноценным аналогом рассматриваемой нами модели. Принципиальных отличий в конструкции также нет.

Вертикально сверлильный агрегат имеет следующие конструктивные особенности:

• Важным элементом конструкции выступает опорное основание. Оно играет роль рабочего стола;
• Электромотор, шпиндель, шпиндельная головка, устройство переключения скоростей расположены в отдельной секции. Она соединяется с основанием через колону;
• На поверхности колоны имеется резьба, с помощью которой шпиндель может менять высоту своего расположения относительно обрабатываемого изделия;
• Рукоятка у 2н112 отвечает за изменение положений верхнего блока. Дополнительно ручка контролирует шпиндель, а точнее вылет головки;
• Чтобы регулировать, какой вылет имеет шпиндель, с торца оборудования предусмотрена градуированная шкала. Так оператор может визуально следить за тем, какие характеристики в данный момент имеет оборудование;
• Учитывая технические характеристики и конструкцию, станки способны выполнять стандартный набор функций — зенковать, развертывать, сверлить и рассверливать. При этом устройства предназначены для обработки небольших по размерам заготовок;
• Также 2н112 со своими собратьями формируют резьбу. Чтобы сделать это, станок дополнительно оснащается метчиком;
• Чтобы вертикально сверлильный станок работал эффективно и удобно для оператора, его дополнительно рекомендуется оснастить рабочим столом, который будет регулироваться по высоте. Это обусловлено небольшими размерами станков;
• Как указывает паспорт и технические характеристики, для станка характерна упрощенная схема по изменению скорости вращения. Эта схема состоит из шкивов, установленных в два ряда. Они расположились на электродвигателе и приводе шпинделя.

Схема устройства сверильного станка

Модели гс2112, 2н112 и 2м112 позволяют выполнять ремонт и осуществлять мелкосерийное производство различных изделий.

Приобретая сверлильный аппарат, вам может потребоваться и фрезерный агрегат. Фрезерный станок обеспечивает обработку металла, позволяет выполнять ряд операций. Практика показывает, что сверлильный и фрезерный станок — это два тесно связанных устройства.

Какой фрезерный агрегат выбрать в пару к сверлильному 2м112, полностью зависит от ваших потребностей и финансовых возможностей. Далеко не каждый фрезерный станок будет отвечать жестким требованиям мастера, потому к выбору следует подходить ответственно.

Вы здесь

Настольный вертикально-сверлильный станок модели 2М112 предназначен для сверления глухих и сквозных отверстий диаметром не более 12 мм и нарезание резьбы до М12 в мелких деталях из различных материалов (чугун, сталь, цветные металлы).

Устройство настольно-сверлильного станка 2М112

Устройство сверлильного станка:

1. Колона;
2. Зажимное устройство шпинделя;
3. Электропривод станка;
4. Механизм подъёма и опускания шпинделя;
5. Кронштейн;
6. Плита;
7. Защитный кожух;
8. Шпиндель;
9. Механизм натяжения клиноременной передачи.

Органы управления настольно-сверлильного станка 2М112

1. Рукоятка ручной подачи S шпинделя;
2. Ручка натяжения клиновых ремней;
3. Ручка фиксации шпинделя по колоне станка;
4. Ручка для осевого перемещения шпинделя по колоне;
5. Кнопки управления электрическим двигателем;
6. Ручка фиксации подмоторной плиты.

Шпиндель настольно-сверлильного станка модели 2М112

Большую часть шпинделя составляет чугунный литой корпус. В нем расположены шпиндельный узел, механизм натяжения ремней и местное освещение станка. В задней части шпинделя станка крепиться электродвигатель.

На рис. 3 представлен шпиндельный узел, которой состоит из шпинделя 1, который расположен в гильзе 4 на радиальных шариковых подшипниках 3 и 6. Шпиндель вращается от втулки 8 и шкив 9 через шлицевое соединение. Подача шпинделя осуществляется вручную, при помощи штурвала, который состоит из вал-шестерни 5 и гильзы с рейкой 4. Снятие патрона с конуса шпинделя осуществляется с помощью гайки 2.

Настройка, наладка настольно-сверлильного станка 2М112

Для сверления глухих отверстий на определенную глубину можно использовать упор.

На рис. изображена шкала перемещения шпинделя. Поворотом штурвала следует подвести сверло до поверхности обрабатываемого изделия и засверлить на глубину конусной заточки сверла.

Затем освободить фиксатор 4 и с помощью поворачивания гайки 5 разместить указатель 2 в положении “0”. Повернув гайку 5, установить необходимую глубину сверления и зажать фиксатор 4.

Регулировка натяжения ремней привода

В процессе эксплуатации происходит ослабление ремней, уменьшается крутящий момент на шпинделе, поэтому следует выполнять натяжение ремней. Это делается следующим образом, необходимо поднять защитный кожух, закрывающий ременную передачу, отпустить подмоторную плиту при помощи рукоятки 6 (рис.2), поворотом кнопки 2 натянуть ремень и опять зафиксировать плату рукояткой 6.

Технические характеристики

Схема станка 2м112

Приобретая станок, перед его покупкой следует обязательно изучить технические характеристики.

Если вы хотите оснастить небольшой производственный цех или домашнюю мастерскую, вертикально сверлильные устройства типа 2м112, 2н112, гс2112 великолепно для этого подойдут. Это обусловлено тем, что паспорт оборудования предлагает отличные технические характеристики, недорогие запчасти, простую эксплуатацию и самостоятельный ремонт при необходимости.

Говоря про технические характеристики, вам следует знать о 2м112 следующее:

• Подключение электродвигателя осуществляется к сети с напряжением 220 В. Это объясняет возможность применения станка в домашних условиях;
• Бабка, которой оснащается шпиндель, монтируется в корпус из чугуна. Материал обеспечивает снижение колебаний, который возникают, когда вы проводите ремонт или производите что-либо с помощью оборудования;
• Как указывает паспорт, размеры составляют 79,5 на 37 на 95 сантиметров;
• Вес вертикально сверлильного агрегата — 120 кг. Это вполне немного, чтобы иметь возможность перемещать оборудование;
• Станок не требует дополнительной фиксации, поскольку центр тяжести расположен внизу;
• Оборудование позволяет использовать сверла с максимальным диаметром 12 мм;
• Шпиндель и рабочий стол получили расстояние между собой в настраиваемых пределах 0-40 сантиметров;
• Расстояние между вертикальной осью шпинделя и стойкой составляет 190 миллиметров;
• Стол станка имеет ширину 25 сантиметров;
• Паспорт утверждает, что гильза шпинделя имеет ход 10 см;
• Шпиндель может вращаться со скоростью 450-4500 оборотов за минуту;
• Количество скоростей на агрегате — 5;
• Мощность электродвигателя составляет 550 Вт.

Читать также: Как устроен домофон схема

Нюанс станка 2м112 заключается в том, что механизма обеспечения охлаждающей жидкостью при сверлении не предусмотрено конструкцией. Это важно учитывать, если шпиндель планируется направлять к особо твердым сортам стали.

Также недостатком оборудования можно назвать тот факт, что конструкцией не было предусмотрено освещение рабочего стола. Потому при оснащении домашней мастерской или цеха, обязательно подумайте о покупке дополнительных осветительных устройств или придумайте собственную систему освещения.

1 Функциональность, сфера использования

Настольный сверлильный станок 2М112 является оборудованием бытового класса, предназначенным для использования в ремонтных мастерских, металлообрабатывающих цехах либо небольших предприятиях. Данные агрегаты способны работать с деталями из стали, цветных сплавов, пластика и дерева.

Вертикально-сверлильный станок 2М122 может выполнять следующие технические операции:

• сверление сквозных и глухих отверстий;
• зенкерование;
• рассверливание;
• развертывание;
• нарезание резьбы (дюймовой, метрической).

Среди эксплуатационных преимуществ данного оборудования, сделавших его одним из наиболее востребованных сверлильных агрегатов в СССР, выделим сравнительную простоту конструкции, обеспечивающую легкость управления, надежность и длительный эксплуатационный ресурс.

Особенностью станка является использование в его конструкции 5-ти ступенчатого шкива двигателя, который дает 5 скоростей вращения шпинделя, что позволят выбрать оптимальный режим обработки металла любой твердости. Скорость резания подбирается посредством изменения положения ремня в коробке передач.

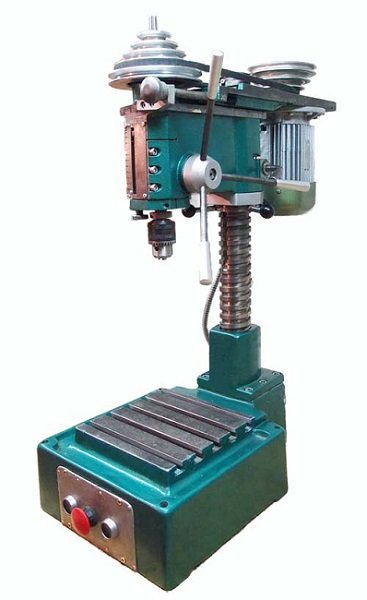

Внешний вил 2М112

В конструкции данной модели предусмотрена возможность использования дополнительной опорной тумбы, при комплектации которой появляется возможность обработки торцов длинных заготовок (валов) диаметром до 120 мм и длиной до 1000 мм.

Среди аналогов данной модели, производимых отечественными предприятиями, выделим распространенные станки ЕНС12 (производства завода ЕСЗ) и ГС2112 (Гомельский завод станочных узлов), которые имеют идентичные характеристики и компоновку.

1.1 Особенности конструкции

Вертикально-сверлильный станок 2М112 имеет типовую конструкцию, состоящую из следующих узлов:

1. Колонка.
2. Зажим шпиндельной бабки.
3. Электродвигатель.
4. Устройство подъема шпиндельной бабки.
5. Несущий кронштейн.
6. Опорная плита.
7. Верхняя часть корпуса (кожух).
8. Шпиндельная бабка.
9. Устройство натяжения ремня.

Расположение конструктивных узлов вы можете увидеть на приведенной схеме.

Главным рабочим узлом станка является шпиндельная бабка, выполненная в сборном корпусе из чугуна. В корпусе расположен сам шпиндель, устройство натяжения ремня и ламы местного освещения рабочей зоны. Бабка имеет поворотную конфигурацию — она может проворачиваться на колоне и фиксировать в требуемом положении. Для ее перемещения необходимо отключить зажимное устройство (№2), опускание и подъем бабки осуществляется поворотом соответствующего рычага (№4).

Рекомендации по эксплуатации

Электрическая мощность используемого двигателя, схема агрегата и его технические параметры позволяют выполнять ремонт, изготавливать различные запчасти с помощью данных станков.

Хоть и не современный, но до сих пор актуальный настольно сверлильный станок 2м112 предлагал в комплекте паспорт. Данный паспорт позволял получить оператору станка всю необходимую информацию относительно оборудования. Так оператор мог своими руками подобрать запчасти, выполнить ремонт, изготовить различные детали с помощью станка.

Потому отыскать этот паспорт настоятельно рекомендуется всем, кто планирует оснастить собственную мастерскую, выполнять ремонт и заниматься производством деталей.

При этом основы эксплуатации подобного оборудования должен знать каждый.

1. Выполняя подключение станка к электросети, обязательно не забудьте про заземление. Иначе это может привести к поломке оборудования и травмам.
2. Во время первого запуска обязательно выполните все подготовительные мероприятия. О них четко рассказывает паспорт станка, потому опирайтесь только на заводские рекомендации.
3. Проверьте исправность всех узлов, убедитесь в их работоспособности до того, как начнете сверлить запчасти или выполнять ремонт элементов.
4. Во время эксплуатации проводите периодическую инспекцию состояния элементов станка. Убедитесь, что все запчасти исправны, нигде не появилось дефектов.
5. Все подвижные элементы, согласно данным из паспорта, следует смазывать специальными составами.
6. Ни в коем случае не работайте на станке, если верхний кожух снят.

Схема агрегата достаточно проста, потому 2н112, как и его аналоги, до сих пор пользуются внушительным спросом на рынке. Актуальная цена станка составляет в среднем 50-70 тысяч рублей.

Купив сверлильный и фрезерный станки, вы сможете сделать из небольшой мастерской полноценное производство. Что именно вы будете выпускать, используя сверлильный и фрезерный агрегаты, уже полностью зависит от вас.

Станок 2М112 — широко распространенная во времена СССР модель вертикально-сверлильного оборудования, производимая Кировским станкостроительным заводом в период 1980—1995 год. Данный агрегат отличается продуктивностью, повышенным запасом надежности и точностью рассверливания.

В статье будут рассмотрены назначение, функциональные возможности, особенности конструкции и технические характеристики станка 2М112.

Схема кинематическая настольно-сверлильного вертикальногостанка 2М112.

Схема кинематическая настольно-сверлильного вертикального станка 2М112 приведена на следующем рисунке:

Кинематическая схема настольно-сверлильного вертикального станка 2М112 с хорошим разрешением и качеством приведена в Паспорте станка 2М112 ссылка на который была приведена выше.
