Учебный токарно-винторезный станок ТВ-6: технические характеристики и устройство

Назначение и область применения

Новая модель станка, заменила ТВ-4, более устаревший агрегат. Даже при упрощенной конструкции, станок ТВ-6 имеет все необходимые составные элементы обычных винторезных устройств.

Наделен 6-ю скоростным шпинделем, 4-мя скоростями подач в суппорт, предполагает нарезание метрической резьбы без необходимости переставлять шестерни в гитаре.

ТВ-6 подходит для следящих видов работ:

• Проточка и расточка поверхности цилиндрического и конического типа.
• Подрезка торцов.
• Отрезка.
• Нарезка резьбы метрического типа.
• Сверление.

Технические характеристики учебного токарного станка ТВ-6

Поскольку токарно-винторезный станок ТВ-6 был создан для того, чтобы проводить обучение начинающих специалистов, он обладает довольно скромными техническими характеристиками. На оборудовании данной модели можно выполнять простейшие токарные операции:

• подрезку торцов;
• сверление отверстий;
• расточку и проточку деталей цилиндрической и конической форм;
• нарезку резьбы метрического типа;
• отрезку части заготовки.

Токарно-винторезные станки ТВ-6 разрешается использовать только для изготовления изделий из стали и цветных металлов, которые не выделяют при обработке летучих соединений и мелкодисперсной пыли, могущих оказать вредное воздействие на организм обучающегося.

Основные технические характеристики станка ТВ-6

Вес (300 кг) и габариты токарного станка ТВ-6 (см. фото) впечатляют своим минимализмом: длина – 1440 мм, ширина – 470 мм, высота – 110 мм. Благодаря таким параметрам установить этот агрегат не составит труда даже в маленькой мастерской. Технические характеристики станка ТВ-6 позволяют обрабатывать на нем детали, максимальный диаметр которых составляет:

• 20 см – над станиной;
• 8 см – над суппортом.

На станке ТВ-6 можно обрабатывать заготовки, максимальная длина которых равна 35 см, а максимальная протяженность участка протачивания – 30 см. Важной характеристикой любого токарного станка является высота расположения его центров над опорной поверхностью резца, у данной модели оборудования она составляет 12 мм. На станке можно использовать резцы, высота и ширина державки которых не превышает 12 на 12 мм.

Механизмы станка ТВ-6 (нажмите, чтобы увеличить)

На токарном станке ТВ-6 установлен суппорт со следующими техническими характеристиками.

• Допустимое значение поперечного перемещения – 100 мм. На одно деление шкалы на лимбе такое перемещение составляет 0,025 мм.
• Допустимое значение продольного перемещения – 300 мм. На одно деление шкалы на лимбе оно составляет 0,25 мм.
• Резцовые салазки перемещаются на максимальную величину 85 мм. На одно деление шкалы лимба такое перемещение составляет 0,025 мм.
• Возможности суппорта позволяют нарезать на станке ТВ-6 метрическую резьбу трех типов.
• Для продольного перемещения станочного суппорта предусмотрено три ступени регулировки подач.
• В продольном направлении суппорт станка может совершать подачи на предельных значениях 0,12 об/мин.

Резцовые салазки агрегата вместе с резцедержателем могут совершать поворот на 45 градусов.

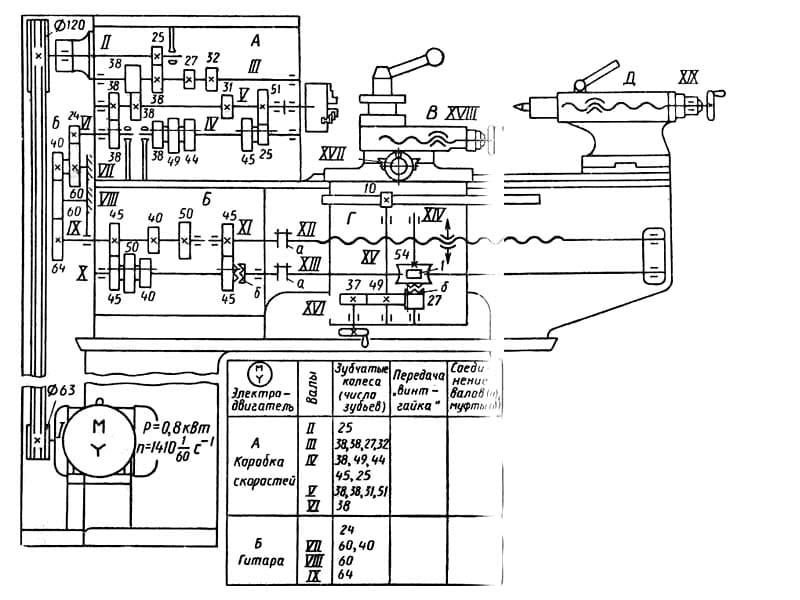

Кинематическая схема станка

В оснащение токарного станка ТВ-6 входит шпиндель, который обладает следующими характеристиками.

• Частота вращения, совершаемого в прямом и обратном направлении, – до 700 об/мин.
• В сквозное отверстие в шпинделе можно вставлять пруток диаметром до 12 мм.
• Для регулировки прямого вращения шпинделя предусмотрено 6 ступеней.
• Конус Морзе шпинделя – №3.

В токарном станке ТВ-6 не предусмотрена система торможения шпинделя и блокировки рукояток его узла.

Конструктивные элементы

Агрегат имеет классическую компоновку, свойственную данному типу оборудования. К основным элементам можно причислить:

• Переднюю и заднюю бабку.
• Коробку подач.
• Несущую станину.
• Сменную гитару.
• С защитным кожухом и экраном.
• Устройство, регулирующее подачу смазывающих веществ.
• Наличие фартука.

Каждый элемент расположен на своем обычном месте, определенные части можно заменять и сменять при обслуживании.

Схема органов управления

Схема органов управления, имеет:

1. Рукоятку, устанавливающую частоту вращения шпиндельного узла.
2. Еще одна рукоятку, устанавливающую частоту вращения шпиндельного узла.
3. Рукоятку, устанавливающую нарезку резьбы (правую и левую) и изменяющую направление подачи.
4. Рукоятку, устанавливающую величину подачи и шага резьбы.
5. Рукоятку, переключающую ходовой валик.
6. Реверсивную кнопку, включающую и останавливающую станок.
7. Рычаг, ограждающий патрон.
8. Наличие защитного экрана.
9. Рукоятку закрепляющую резцовую головку.
10. Источник света для освещения рабочего места.
11. Рукоятку, вручную перемещающую поперечные салазки.
12. Рукоятку, перемещающую верхние (резцовые) салазки.
13. Рукоятку, закрепляющую пиноль.
14. Рукоятку, закрепляющую заднюю бабку по направлению к станине.
15. Маховики, перемещающие пиноль.
16. Кнопку, включающую и выключающую реечную шестерню.
17. Маховики, вручную перемещающие продольную каретку.
18. Рукоятку, регулирующую гайки в ходовом винте.
19. Рукоятку, включающую предельную механическую передачу.
20. Ограждающий щиток перед ходовым винтом и валом.
21. Наличие трансформатора ОСЗР-0,063–83УХЛ3.

Комплектация

Станок предполагает базовую комплектацию, подробно рассмотренную ниже.

Тумба

Предусматривается наличие передней и задней тумбы.

Первая имеет П-образную форму и ребра жесткости, в нижних и верхних частях устройства.

Передняя тумба имеет реверсивную кнопку на корпусе, отвечающую за включение и выключение электродвигателей.

В задней тумбе обусловлено наличие приводного электродвигателя. Она также имеет П-образную форму, внутри электрооборудование с щитком.

Коробка подач и гитара сменных шестерней

Не менее важный элемент агрегата, коробка подач и гитара, их ключевые особенности рассмотрены далее:

1. Гитару сменных шестерней используют для изменения параметров резьбы.

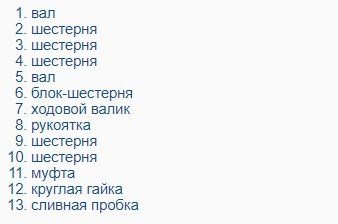

2. Коробку подач приводит в действие коробка скоростей, используя шестерни в передаточном механизме, в её составе:

• два вала;
• пять шестерен, имеющих разные параметры;
• ходовой валик;
• муфту;
• круглые гайки;
• рукоятку переключений;
• сливную пробку.

`

Рукоятки на корпусе коробки подач определяют параметр нарезки заготовок. Другой рычаг, включает ходовой валик агрегата.

Важно!

Для коробки подач не требуется специальное обслуживание, только наличие смазки в области шестерен, для их полноценного функционирования.

Передняя и задняя бабки

Главным элементом любого станка является передняя и задняя бабки. А главные их особенности и предназначение перечислены далее:

1. Предназначение передней бабки заключается в расположении шпиндельного узла с коробкой скоростей.
2. Заднюю бабку использую для того, чтобы закрепить центры, они применяются для поддержания торцевых поверхностей крупных изделий. Благодаря использованию центра, возможно значительно увеличить точность работы.

Также посредством передней бабки, обеспечивается доступ в коробку передач и гитару, что позволяет настроить параметр нарезки.

Устройство фартука

Фартук является частью устройства, располагающей салазки, которые отвечают за плавное перемещение суппорта. Изготавливается он из стали.

Устройства фартука состоит из:

• маховичка;
• реечной шестерни;
• вала;
• червячной шестерни;
• маточной гайки;
• ходового валика.

Конструкция суппорта

Суппорт крепит режущие инструменты для удобства обработки и перемещает его в процессе работы с металлом. Четыре каретки основывают конструкцию суппорта.

В четвертой каретке, резцедержатель фиксируют рабочие инструменты. Она перемещается по направлению к третей каретке, но только продольно.

Поворотная каретка №3, закрепляется на вторую каретку, последняя, в свою очередь, прикрепляется к первой, двигающейся поперечно.

У суппорта свои характеристики:

1. Он надежно фиксирует режущий инструмент.
2. Располагается в определенном положении по отношению заготовки.
3. Может перемещаться по продольному и поперечному направлению.

Суппорт значительно расширяет функциональность станка.

Как правильно купить подержанный станок

Самый простой способ купить б/у аппарат — зайти на сайт бесплатных объявление о продаже на территории РФ: Avito.ru. К сожалению, несмотря на обилие объявлений, для конкретного региона выбор может оказаться недостаточным. Есть и другие продающие интернет-ресурсы. Например, региональный сайт «Из рук в руки». Существуют и еженедельные газеты с таким же или подобным названием. Можно самому подать объявление о покупке.

• Предупреждение: покупая по объявлению в другом регионе можно попасть на недобросовестных продавцов. Или товар может не отвечать заявленному состоянию, или предложат более высокую цену. В результате деньги на поездку будут выброшены на ветер. Так что лучше искать предложение поближе.

На что следует обращать внимание при покупке:

• Наличие патрона, кулачков, задней бабки, электродвигателя. Причем если электродвигатель еще можно будет купить, то заднюю бабку достать довольно трудно (их часто сдают в металлолом, поскольку снять со станка можно довольно легко).
• Необходимо убедиться, что шпиндель станка вращается, перемещение суппорта включается. Если электродвигатель не работает, можно вращать шпиндель вручную за приводной шкив. Если что-то не вращается или не движется, очевидно, имеются какие-то поломки.
• Проверьте — насколько изношены трущиеся поверхности, а также радиальную болтанку шпинделя и пиноли задней бабки. Любая найденная неисправность — повод для снижения цены. Если же неисправностей много, лучше отказаться от покупки даже за небольшую сумму. Потому что ремонт может влететь в копеечку.

Вот вкратце и все, что можно рассказать в рамках одной статьи. Дополнительные сведения можно почерпнуть на тематических форумах. Оказывается, есть много людей, которым нравится осваивать токарное ремесло и они делятся своим практическим опытом. К сожалению, высказывания иногда бывают спорными. В сомнительных случаях лучше обращаться за советом к опытному токарю-профессионалу.

Особенности использования

Даже при том, что устройство тв-6 считается учебным, при работе на нем можно получить высокую точность и работать со сложными токарными операциями. Приводной механизм агрегата использует клиноременную передачу, поэтому требуется регулярная проверка натяжения ремня.

При такой несложной профилактической мере используется максимум мощности электродвигателя и обеспечивается продление срока службы работы. При ослаблении натяжения, легко отрегулировать ремни, ослабив гайки и выставив необходимый уровень натяжения.

Еще одна распространённая неисправность устройства, это вибрации при вращении шпиндельного узла, из-за ослабления винтового соединения. В такой ситуации требуется более квалифицированный ремонт, при возможном выходе из строя подшипников.

При выявлении зазоров в шпинделе, необходима шлифовка торцов. Но только в случае незначительных зазоров с радиальным и осевым характером.

Важно!

Станок имеет высокую надежность, при надлежащем уходе агрегат прослужит долгие годы, обеспечивая максимальную точность.

Назначение оборудования

Рассматривая назначение токарного станка, следует уделить внимание тому, что он является учебным. Несмотря на это, точение по металлу может проводится с высокой степенью точности. Определенные технические характеристики позволяют проводить установку оборудования в домашних или учебных мастерских. Рассматривая инструкцию (руководство) отметим следующие моменты:

1. Производитель рекомендует проводить время от времени натяжение ремня. Подобная профилактика позволяет добиться максимальной мощности и производительности на протяжении длительного периода.
2. Для наладки достаточно провести ослабление гайки, после чего изменяется положение электрического двигателя. Устройство расположено на салазках, поэтому шкивы не смещаются относительно друг друга.
3. Довольно распространенной проблемой можно назвать то, что во время работы возникает серьезная вибрация шпинделя. Происходит это из-за расслабления винтов.

В целом можно сказать, что модель не характеризуется высокой производительностью.

Именно поэтому модель в большинстве случаев устанавливается в учебных заведениях для получения требуемых навыков. При необходимости может проводится производственная деятельность.
