Как выбрать разборный мангал или сделать своими руками

Переносной мангал – самый желательный атрибут для полноценного отдыха на свежем воздухе. Существуют множественные промышленные образцы этого изделия, которые могут удовлетворить многих любителей активного отдыха. Но гораздо предпочтительней сделать разборный мангал своими руками.

Самодельный вариант подобной портативной жаровни всегда выгодно отличается от промышленных изделий, так как он дешевле и появляется возможность воплотить в собственную конструкцию все необходимые нюансы.

Существуют множественные чертежи и подробные описания процесса изготовления подобных поделок, но лишь некоторые зарекомендовали себя предпочтительными образцами, которые достойны для повторения. Как правило, они испытаны временем, скрупулезно проверены практикой и полноценно выполняют поставленные задачи.

Рассмотрим несколько самых популярных версий изготовления самодельных мангалов разборной конструкции.

Для повторения всех предложенных ниже конструкций из металла потребуется ряд инструментов и материалов:

• Непосредственно материал. Сталь толщиной ~ 3-5 мм.
• Болгарка с набором отрезных и шлифовальных кругов.
• Металлическая линейка и угольник.
• Мерительный и разметочный инструмент.
• Крепеж. Болты с гайками М5 или самодельные шпильки с резьбой.

При наличии всего перечисленного можно приступать к непосредственному сотворению разборного мангала.

Особенности конструкции

Они относятся к группе переносных устройств. Их можно в любой момент разобрать и положить на хранение в доме, сарае, либо увезти с собой, если боитесь оставлять мангал на участке.
Рассмотрим основные преимущества таких конструкций:

Небольшой вес

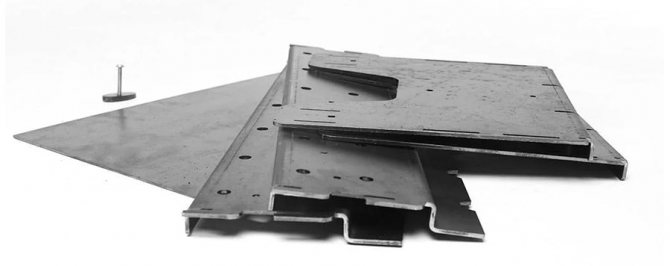

Детали для мобильных сборных мангалов изготавливают из тонких листов металла. Их толщина редко превышает 2-4 миллиметра. В самых легких и дешевых моделях толщина стенок топки составляет от 0.5 до 1.5 мм.

Благодаря этому удается снизить вес изделия до 5 кг, а в некоторых случаях добиться еще меньшего веса.

Компактность

После использования конструкция разбирается на несколько частей, после чего все детали можно сложить в коробку, либо специальную сумку-чехол. В итоге мангал занимает мало места.

Он без проблем помещается в багажник автомобиля или походный рюкзак. Это облегчает вылазки на природу. А если такое устройство используется на даче, его легко можно убрать на хранение, когда сезон шашлыков закончится.

Простая сборка

Большинство производителей делают мангалы, состоящие из 5 частей — 2 короткие стенки с ножками, 2 длинные стенки топки и прочное дно, которое обычно представляет собой простой лист металла.

Чаще всего детали закрепляются в специально вырезанных пазах. Реже в комплектацию входят специальные болты, повышающие надежность сборки.

Более низкие цены по сравнению со стационарными мангалами. Это также обусловлено уменьшением количества материала и упрощенной конструкцией, которая у сборных моделей менее надежна.

Легкая очистка. Со временем на любом мангале накапливаются гарь, копоть, остатки золы. В складных мангалах-дипломатах, а также стационарных моделях снять загрязнения не так просто.

Оптимизация разборных жаровен для удобной транспортировки и снижения их стоимости также дала отрицательный эффект.

Поэтому при покупке нужно учитывать следующие минусы таких устройств:

Недолговечность

Тонкие листы металла быстро прогорают под воздействием высоких температур. Редко какой разборный мангал может прослужить более 5 лет, если толщина его деталей менее 1.5 мм.

Низкая теплоемкость

Тонкие металлические стенки не могут хорошо накапливать тепло. В результате тратится больше угля, чем в конструкциях, изготовленных из металла более 4 мм.

Деформация стенок

Одна из частых проблем сборных мангалов. Обусловлена низкой толщиной металла, детали начинает вести, после чего сборка жаровни усложняется или вовсе становится невозможной.

Низкая устойчивость к коррозии

Многие бюджетные модели изготавливают из конструкционной стали, которая легко ржавеет. Реже в качестве основного материала выступает специальная жаропрочная сталь.

Самый оптимальный вариант — мангал из нержавейки — обойдется дороже.

Уход и эксплуатация

Чтобы сделанный своими руками чемодан мангал прослужил как можно дольше, необходимо продумать его защитную обработку и строго соблюдать условия эксплуатации и хранения изделия:

• конструкция обрабатывается антикоррозийными средствами, и проводится воронение металла, повышающее его стойкость не только к огню, но и к различным механическим повреждениям;
• при покраске изделия выбирается кремнийорганическая эмаль, которую можно приобрести в любом автосервисе;
• с наступлением холодного времени года изделие разбирается, осматривается на наличие дефектов, и тщательно упаковывается до наступления тепла. При этом все его подвижные элементы смазываются машинным маслом.

В заключение стоит отметить, что по чертежу можно легко и просто изготовить разборной мангал своими силами, имея небольшие навыки работы со сваркой. Потратив немного свободного времени и сил, у вас появится прекрасная возможность радовать себя и своих близких ароматными и вкусно приготовленными шашлыками на природе.

Как выбрать?

Перед покупкой разборного мангала важно решить для себя, в каких ситуациях вы собираетесь его использовать. От этого будут зависеть характеристики изделия.

При выездах на пикник без автомобиля ничего не остается, как выбирать самые тонкостенные модели, а после использования мангал утилизировать. Если есть автомобиль, то уже легче – можно выбрать мангал со стенками до 1 мм и покрупнее. При использовании на дачном участке и редкой переноске (или сезонном использовании) можно присмотреть крупные и тяжеловесные модели.

При выборе обратить внимание на следующие критерии:

Толщина металла

До 1 мм — конструкция недолговечна, быстро прогорит и деформируется. От 1 до 2 мм — мангал при аккуратном обращении прослужит 2-3 сезона.

При толщине стенок от 2 до 4 мм можно рассчитывать на длительное использование и высокую прочность устройства. Но надо учитывать, что вес у него будет соответствующий. Модели с деталями от 5 мм толщиной встречаются редко.

Высота стенок топки

Оптимальной считается глубина жаровни 15 см, когда мясо равномерно прожаривается на углях. Если шампуры располагаются выше, шашлыки получатся слишком сухими.

Если зафиксировать их слишком низко — мясо пригорит сверху, не успев прожариться внутри.

Ширина мангала

У большинства моделей этот показатель колеблется от 30 см до 40 см. Под ширину топки подбираются подходящие по длине шампуры, либо решетки для гриля.

Длина мангала

Определяет, сколько мяса можно приготовить одновременно. Стандарт на 6 шампуров — 45-50 см. Для большой семьи или многочисленной компании производители предлагают модели около 80 см длиной.

На них без проблем помещается 10-12 шампуров.

Материал

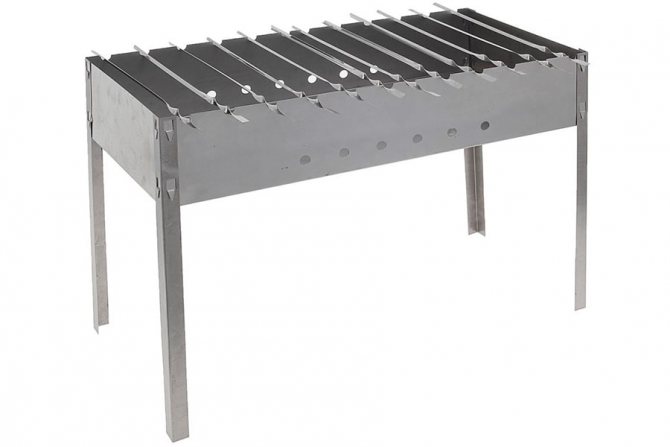

Лучшим выбором считается мангал из нержавеющей стали. Она легковесна, не подвержена коррозии, отличается высокой прочностью и надежностью. На втором месте стоит жаропрочная сталь.

Риск ее деформации во время жарки шашлыка минимален. Конструкционная сталь дешевле, однако прогорает быстрее.

Самый быстрый способ

Внезапно нагрянули гости и предложили приготовить шашлычка. Пол рукой нет ничего подходящего, но можно быстро сделать простой мангал из подручных материалов. Для этого на лист железа ставим параллельно два ряда кирпичи на ребро.

Между ними разжигаем костер, когда он прогорит, на горячие угли помещаем вертела с мясом. Выход из ситуации найден. Но со временем лучше обзавестись специально изготовленным мангалом.

Делаем своими руками (без сварки!)

Покупные варианты мангалов часто служат довольно непродолжительное время, быстро «сгорают», портятся.

Выход есть. Намного надёжнее пользоваться самостоятельно сделанным изделием из толстого и прочного металла. Чтобы изготовить маленький разборный мангал, потребуются:

Листы металла (толщина — 3 мм, остальные размеры произвольно-пропорциональные)

Болгарка

Сначала делается одна выкройка, а потом по ней вырисовываются все остальные части.

Размеры:

• ширина ножки внизу — 5 см, вверху — 3 см (запиливается вкось, сверху закругляется, потому что острый угол будет опасным);
• прорезь по ножке — 15 см;
• общая длина мангала вместе с ножками — 30 см;

• рабочая площадь (куда осуществляется закладка угля) составит 41 см в ширину, 17 см в высоту;
• расстояние от паза до реза (там, где будет вставка стенки боковой) — 1,5 см;
• снизу отпиливается кусочек шириной 2 см для дна.

Выпиливаем размеченный шаблон, установив его на удобную поверхность и воспользовавшись болгаркой.

Отшлифуем края, но прорези пока что делать не нужно, потому что использоваться изделие будет под решётку. Если понадобятся, то добавить их не составит труда в любой момент. Другой вариант — просто сделать насечки для шампуров.

Далее сделаем вторую такую же часть (разметив по первому шаблону), а затем боковые стенки. Основные длинные части отличаются от двух оставшихся расположением прорезей: они будут находиться сверху, чтобы мангал можно было поднимать.

Когда все части будут готовы, приступаем к сборке. Вставим боковые стенки в прорези на основных, закрываем крышкой сверху.

Наверху сбоку приделывается ручка.

Очень важно сделать прорезь так, чтобы она не оказалась близко к середине боковой стороны, иначе будет неудобно переносить и разбирать мангал.

Отверстия проделываются по личному выбору. При желании можно приподнять дно дровами или чем-нибудь другим. В любом случае дополнительный выход для пара не помешает.

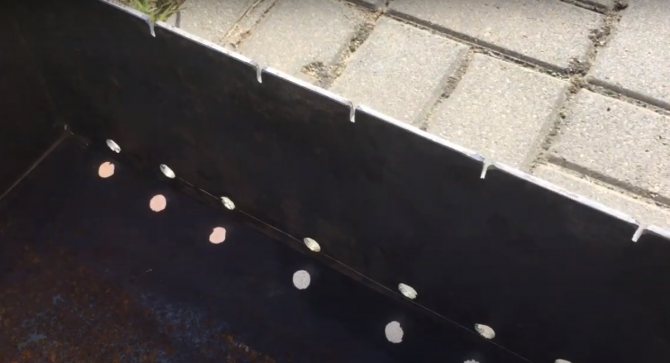

Надрезы для шампуров выполняются, как обычно, не сильно глубоко, ровно друг напротив друга на противоположных боковых стенках. Лучше сделать их заранее на всякий случай, даже если планируется использовать не их, а решётку.

Края рекомендуется отшлифовать и закруглить для безопасности и красивого внешнего вида.

Ширина боковой стенки получится примерно 31,5 см, а высота равняется аналогичной стороне основной части.

Загнутая нижняя часть, на которую нужно было оставить 2 см, если снять дно, выглядит следующим образом:

Как видно, изготовить подобный мангал самостоятельно можно достаточно легко и быстро. Однако максимальная толщина листового металла для него — 3-4 мм. С материалом в 5 и более миллиметров работать будет намного сложнее, потому что гнётся он намного хуже даже в тисках, и, тем более, вручную.

Даже для сгибания низа основных частей придётся приваривать их к рельсе тем краем, который нужно деформировать. С помощью ударов молотком аккуратно формировать сам изгиб.

Есть незначительный минус: после этих действий металл будет выглядеть немного побитым. Однако это компенсируется тем, что находится он во внутренней части мангала и виден со стороны не будет.

Диаметр нижних отверстий — 13 мм.

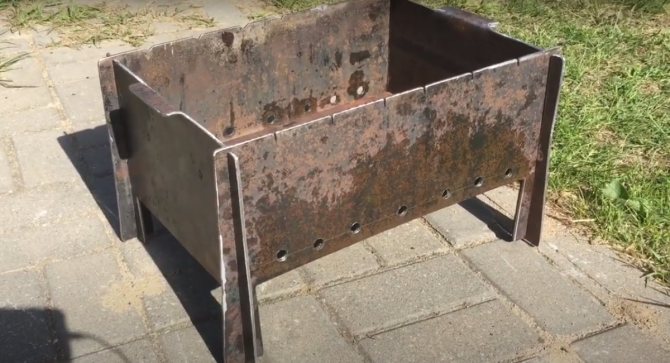

Готовый мангал выглядит следующим образом:

Чем покрасить мангал из металла

Если вас сильно смущает ржавчина на металле, вам придется счищать ее вручную. Желательно никаких химических средств не использовать, работать только щетками, шкурками. При желании его можно покрасить. Но краски должны быть термостойкими, а еще лучше — жаростойкими, потому что только они выдерживают температуру горения дров. Есть несколько вариантов:

• термостойкая краска CERTA (Церта) выдерживает до +900°С, есть другое название у той же краски ОС-82-03Т;
• эмаль термостойкая Rust-oleum, может использоваться до +1093°С, матовая, бывает в белом, сером, черном цвете;
• термостойкая эмаль ( краска) «КО-8101» выдерживает нагрев до +650°C, есть двенадцать базовых цветов;
• эмаль термостойкая КО-8111 Термика имеет также антикоррозионные свойства, выдерживает нагрев до +600°C.

Если хотите чтобы мангал был красивым, присмотритесь к кирпичным. Они создают прямо-таки монументальное впечатление. Даже самые простые. На простых моделях можно и попрактиковаться.

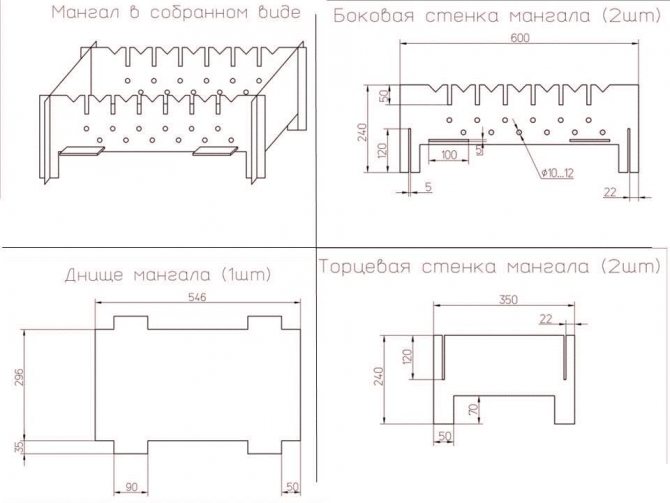

Чертежи с размерами

Ниже приводим разнообразные чертежи разборных мангалов, которые под силу изготовить самостоятельно:

Используем старые емкости

Если найдется 50 литровая емкость для бытового газа, то можно сделать мангал из баллона своими руками.

Для этого:

• открываем вентиль и полностью стравливаем газ;
• заливаем водой и даем отстоятся в течение суток, чтобы нейтрализовать остатки содержимого;
• на боковине делаем прямоугольный вырез;
• зачищаем края и устанавливаем петли на заклепках;
• вентиль отрезаем, на его место привариваем дымовую трубу с шибером для регулировки тяги.

Точно так же можно воспользоваться стальными бочками, но надо брать еще «советские» с толстыми стенками они дольше не прогорят. С помощью декора их можно преобразовать в паровоз самолет или ракету.

У многих автомобилистов найдутся ненужные колесные диски, ставим их на подставку и готово.

Рейтинг лучших моделей

Сокол 62-0033 ★5,0

Лучший по мнению покупателей разборный мангал имеет средний размер жаровни, отличается надежностью конструкции и толстыми стенками, устойчивыми к воздействию жара.

Название бренда используется как лаконичный и одновременно стильный декор. Отсутствие фиксаторов для ножек не всем по душе, однако для большинства пользователей этот недостаток не столь существенен.

Средняя оценка пользователей — 5

Технические характеристики

• Материал — сталь.
• Толщина стенок топки — 1,5 мм.
• Ширина — 29,5 см.
• Длина — 44,5 см.

• Высота — 50,5 см.
• Высота жаровни — 15,5 см.
• Вес — 8,7 кг.

Плюсы

• Толстые стенки.
• Не деформируется при высоких температурах.
• Привлекательный внешний вид.
• Прочный металл.

Минусы

• Нет фиксаторов для ножек. Мангал рассыпается при переноске в собранном виде, нужно собирать непосредственно перед использованием.

Заказать с доставкой со склада Яндекса можно на странице товара в Яндекс.Маркет.

Полезные советы для начинающих

Опытные мастера дают дельные советы новичкам:

• выбирая расходный материал для изготовления разборного мангала, стоит отдавать предпочтение жаропрочным листам, а не жаростойким. Они более стойкие к коррозии, и прекрасно переносят высокую температуру;
• для удобства транспортировки изделия в багажнике машины, его ножки стоит сделать длиной не 60 см, а 50 см. Причем использовать алюминий при их изготовлении не рекомендуется;
• для тех, кто не умеет пользоваться сваркой, стоит остановить выбор на изготовлении мангала по системе сборки в паз.

Самостоятельно можно сделать не только разборной мангал дипломат, но и оригинальные изделия, которыми можно удивить родных и близких. Для этого специалисты рекомендуют использовать газовые пустые баллоны или металлические бочки небольших размеров. Проявив фантазию и приложив немного усилий, получится сделать мангал, отличающийся не только эстетичным внешним видом, но и:

• функциональностью;
• достаточной толщиной стенок;
• мобильностью;
• доступной стоимостью;
• простотой в использовании.

Выбор материала

Оптимальный вариант – нержавеющий металл плотностью 2-3 мм. Дно обязательно усиливается. Здесь применяется металл 5 мм. Это логичная мера, ведь именно на дно приходится наибольшая термическая нагрузка.

Популярны и такие версии: листовое железо, сталь, тугоплавкие металлы.

В любом случае выбранный вариант обязан быть лёгким, крепким, нетоксичным, нержавеющим и жаропрочным.

Для функционального агрегата лучше применять жаропрочную сталь или нержавейку с минимальной плотностью 2 мм. Хотя, чем выше плотность, тем долговечнее изделие. Также она дольше сохраняет высокие температуры. А скорость приготовления блюд повышается.

Важно! Требуется именно жаропрочный материал, а не жаростойкий. Второй вариант не устойчив к физическим деформациям

И уже после дебютного использования изделие может «перекрутиться». И собрать его в чемодан не получится.

Для ножек подходит арматура 10 мм.

Нужные инструменты:

• ножовка,
• болгарка,
• электрический лобзик,
• шлифовальный аппарат,
• дрель,
• рулетка.

Специфики таких изделий

Аппараты в чемоданчике могут быть:

• Разборными. Их образуют несколько компонентов.
• С цельным корпусом.

• Днище.
• Рамы и уголки.
• Продольные и боковые бортики.
• Колосник.
• Ножки.
• Крепежи.

Параметр – различные. Например, походный вариант имеет такие числа:

• 60 см (высота и длина),
• 30 см (ширина).

Прорези для шампуров друг от друга отдалены на 10 см. Их минимальная дистанция от пламени – 20 см.

Для масштабного пикника оптимально подходит изделие в кейсе с длиной в 80 см (в разобранном формате). В собранной вариации толщина составляет 5 см.

Что может быть сумкой для изделия? Варианты:

• габаритная спортивная сумка,
• давний чемодан.

Ориентируясь на параметры чехла, определяют и параметры мангала.

Обычно в данный дипломат помещают и шампуры, и решётку. Для углей и мяса – отдельные упаковки

Проектирование изделия

Перед началом работы следует подготовить проект будущего мангала. Схемы можно скачать из интернета. Но при их использовании результат не всегда будет соответствовать ожиданиям. Поэтому предпочтительнее разрабатывать чертежи самостоятельно, тем более что это совсем нетрудно.

Подробный чертёж разборной шашлычницы-чемодана с указанием размеров конструкции

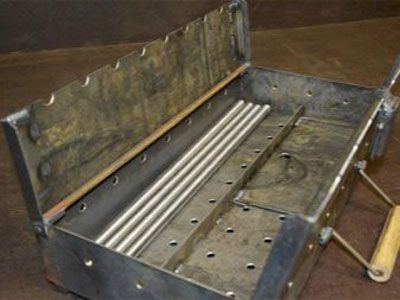

Шашлычница-чемодан в разобранном и собранном виде

Схематический рисунок мангала с указанием примерных размеров

Важно продумать каждую мелочь и всё предусмотреть, чтобы готовое изделие идеально подходило для заданных условий эксплуатации. Начертить чертежи можно карандашом на бумаге или в специальных компьютерных программах, таких как Компас, AutoCAD или SolidWorks

При самостоятельном проектировании нужно следовать таким принципам:

• Изделие должно включать в себя минимальное количество составных частей, чтобы шашлычницу можно было легко и быстро собрать и разобрать.
• Детали должны быть небольшими, чтобы их было удобно транспортировать.

При выборе длины ножек следует помнить, что высота мангала в разложенном виде должна составлять около 1 метра (плюс-минус 200 мм).
