Одна из главных деталей станка заслуживает подробного рассмотрения. Поэтому в фокусе внимания – геометрия токарного резца: основные элементы и углы, поверхности и другие характеристики. Также вы узнаете, чем разные его виды отличаются между собой, например, в чем разница между резьбонарезным и расточным, и сможете выбрать один или несколько из них, в зависимости от своих производственных или бытовых нужд.

Сразу отметим всю важность роли тех показателей, о которых пойдет речь ниже. Они, по сути, определяют не только функциональное назначение, но и надежность кромок, а значит и продолжительность эксплуатации приспособления. Также они обуславливают производительность и точность выполнения технологических операций, и, наконец, ориентацию в пространстве при решении задачи.

Параметры инструмента

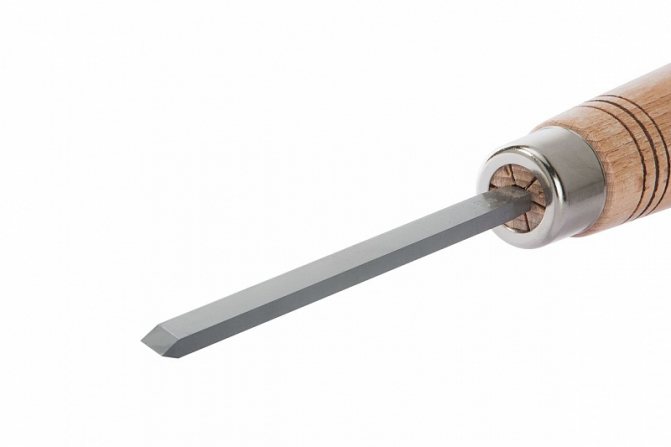

Любой из них состоит из двух конструктивных элементов. Это державка, отвечающая за качественную фиксацию в станке, и рабочая головка, непосредственно выполняющая снятие лишних слоев материала.

И у каждого из них есть три поверхности токарного резца:

передняя – ответственная за сход стружки;
главная (основная) и вспомогательная (вторичная) задние, развернутые лицевой стороной к заготовке.
Пересечения образуют кромку и формируют вершину, то есть острейшую точку, испытывающую максимальные нагрузки. Чтобы она не откололась, ее слегка закругляют для улучшения стойкости (вводя в техническую документацию понятие радиуса) или, в качестве альтернативы, выполняют прямолинейный переход.

Но есть и параметры, роль которых еще более важна, ведь именно они задают взаимное расположение всех трех плоскостей. Это углы, расчетные величины которых зависят от ряда факторов, и в списке ключевых:

условия и интенсивность эксплуатации;
материал исполнения инструмента;
твердость, вязкость и другие качественные характеристики заготовки.

Они нуждаются в подробном рассмотрении.

Геометрия токарного резца

Знание геометрии токарного резца и умение затачивать его должен знать каждый токарь. От геометрии и заточки резца зависит очень много, например качество изготовляемой продукции, долговечность резца с момента заточки и до следующей переточки, стружкообразование и многое другое.

Резец состоит из:

Головки

— (пластинка твердосплавная или быстрорежущая рабочая (режущая) часть резца).

Тело или стержень

— (часто применяют обычную сталь), предназначено для крепления резца.

Опорная поверхность

– служит для крепления резца в резце держателе и горизонтального положения.

Передняя поверхность

– служит для схода стружки. Передняя поверхность может быть отрицательной (вершинка резца смотрит вверх) и положительной (вершинка резца смотрит вниз, то есть вершинка ниже главной режущей кромки резца) в зависимости от вида обработки.

Главная режущая кромка

– служит для резания материала.

Вспомогательная режущая кромка

– с пересечением главной режущей кромкой образуют вершину резца.

Вершина лезвия

– это точка соприкосновения обрабатываемого материала и режущего инструмента.

Главная задняя поверхность

– служит для поддержки пластины (головки резца). От угла главной задней поверхности зависит износостойкость резца.

Вспомогательная задняя поверхность

– предназначена для свободного передвижения режущего инструмента по обрабатываемой поверхности.

Геометрия резца

И так, разобравшись, из чего состоит резец, переходим непосредственно к геометрии резца.

По передней поверхности лезвия

Аγ сходит стружка.

Главная задняя поверхность лезвия

Аα обращена к обрабатываемой поверхности заготовки.

Главная и вспомогательная режущие кромки

образованы пересечением передней поверхности с задней.

Основная плоскость

Рυ это координатная плоскость, проведенная через рассматриваемую точку режущей кромки перпендикулярно направлению скорости главного движения резания в этой точке.

Плоскость резания

Рn координатная плоскость, касательная к режущей кромке в рассматриваемой точке и перпендикулярная основной плоскости.

Главная секущая плоскость

Рτ координатная плоскость, перпендикулярная линии пересечения основной плоскости и плоскости резания.

Передний угол резания

γ это угол в секущей плоскости между передней поверхностью лезвия и основной плоскостью.
Главным передним углом
γ будет угол в главной секущей плоскости. От величины переднего угла зависит сход стружки.

Задний угол

α это угол в секущей плоскости между задней поверхностью лезвия и плоскостью резания, а в главной секущей плоскости этот угол
называется главным задним углом
. Увеличение заднего угла приводит к уменьшению угла заострения β, и следовательно к ослаблению режущей кромки, выкрашиванию и преждевременному выходу инструмента из строя.

Основные углы токарных резцов по металлу и их назначение

Их точность необходимо обеспечивать вплоть до одного-двух градусов. Для этого требуется четко следить за соотношениями взаимных наклонов тройки уже рассмотренных поверхностей.

Главный задний

Он маркируется (α), его роль – в уменьшении трения в зоне механического взаимодействия, и не должен быть «плавающим». Нужно понимать, что его расширение влечет за собой серьезное снижение прочности инструмента – в какой-то момент, при чрезмерном усилии тот может просто сломаться – и даже ухудшает фиксацию хвостовика в держателе, что снижает общую безопасность труда; кроме того, оно провоцирует появление биения и учащает колебания, повышая их амплитуду, и поэтому убыстряет износ. И наоборот, его сужение увеличивает площадь контакта, в результате чего падает точность проведения технологической операции.

Главный передний

Его записывают на чертежах (γ), и он определяет как геометрические параметры токарного резца, так и конечные габариты детали, так как ответственен за снижение деформации снимаемых слоев. Если он узкий, материал удаляется быстро, но точечно. Соответственно, по мере его расширения захватываемого пространства становится больше, но сила воздействия ослабляется, что негативно сказывается на общей производительности. Также толщина лезвия уменьшается, что чревато ухудшением прочности и теплоотвода, более частыми выкрашиваниями.

Может быть даже отрицательным – у инструментов, использующихся при обдирке под ударной нагрузкой; они востребованы потому, что воспринимают давление всей своей передней частью, а не только кромкой.

Резания

Он обозначается (δ) и определяет легкость и глубину проникновения приспособления в толщу материала заготовки.

Равен сумме α и β (который следующий на очереди). В подавляющем количестве случаев его выполняют в рамках 60-100 градусов.

Заострения

Его маркировка на чертежах (β), и он говорит о форме вершины. Чем тупее (шире), тем прочнее оказывается лезвие в условиях интенсивной эксплуатации.

Основной угол в плане токарного резца

Его записывают как (φ), и он обуславливает как скорость проведения технологической операции, так и физическую прочность инструмента, которые тем выше, чем он уже. Но не должен быть чересчур малым, так как это чревато возникновением вибраций из-за избыточных радиальных сил.

Находится между проекцией кромки и вектором подачи заготовки.

Вторичный в плане

Обозначается (φ1) и оказывает значительное влияние чистоту детали: чем он шире, тем больше шероховатостей у заготовки; но помните, что со снижением его значения повышается нагрев.

Задний вспомогательный

Его маркируют (α1) и он способствует устранению трения в месте контакта лезвия с деталью, предотвращая повышение температуры в этой зоне, а значит и защищая от преждевременного износа. С его увеличением падает прочность приспособления, и, если он выходит за рекомендованные рамки, это провоцирует поломку.

Вершина между кромкой резца и задней вспомогательной поверхностью

Уже из подзаголовка понятно, на какой точке пересечения она измеряется. И чем она острее, тем лучше снимается материал, но тем быстрее нагревается зона контакта, и тем хуже стойкость к механическим разрушениям, а значит и ниже срок службы.

Наклона

Обозначается (λ), может быть положительным, нулевым или отрицательным. От его показателя зависит, в каком направлении будет сходить металлическая (деревянная, пластиковая) стружка при выполнении технологической операции.

Например, если λ < 0, то есть минусовой, отходы падают в ту же сторону, в которую осуществляется движение.

Выбор угла наклона главной режущей кромки

Угол наклона главной режущей кромки ( ) оказывает влияние на шероховатость обработанной поверхности, т.к. определяет направление схода стружки, и прочность режущего клина инструмента.

Угол l может быть положительным, отрицательным, равным нулю (рис.1.5). Угол λ является отрицательным, когда вершина резца является наивысшей точкой режущей кромки, положительным – наинизшей точкой.

Если угол l = 0 стружка будет сходить в сторону поверхности резания.

Если угол l будет положительным, стружка тем более будет сходить в сторону обработанной поверхности, такое направление схода стружки будет ухудшать шероховатость обработанной поверхности.

В случае отрицательного угла l, стружка будет сходить в направлении обрабатываемой поверхности. Следовательно, при чистовой обработке l должен быть отрицательным, при черновой – положительным или равным нулю.

С точки зрения прочности режущего клина инструмента необходимо выбирать углы l положительные или равные нулю. Это связано с тем, что при отрицательном угле l наибольшая нагрузка приходится на вершину резца, которая является наименее прочным местом режущей части. При положительном угле l или равном нулю нагрузка приходится не на вершину резца, а на удаленное от нее место режущей кромки, которое более прочно, чем вершина.

1.3.4 Выбор главного и вспомогательного углов в плане

Эти углы оказывают влияние на шероховатость обработанной поверхности и на износ инструмента.

Уменьшение углов j и j1 приводит к снижению шероховатости обработанной поверхности и повышению периода стойкости инструмента, но в то же время – к увеличению силы отжимающей резец от заготовки (сила Ру), что может привести к возникновению вибраций. Поэтому главный угол в плане должен выбираться исходя из жесткости заготовки.

При чистовой обработке жестких заготовок угол φ необходимо брать меньше, чтобы обеспечить более высокую работоспособность инструмента и меньшую высоту микронеровностей обработанной поверхности, при обработке нежестких заготовок необходимо учитывать вероятность возникновения вибраций (для уменьшения составляющей силы резания Ру следует увеличивать главный угол в плане).

Вспомогательный угол в плане для резцов обычно берется в пределах 10…30о.

Если угол l = 0 стружка будет сходить в сторону поверхности резания.

1.3.4 Выбор главного и вспомогательного углов в плане

Эти углы оказывают влияние на шероховатость обработанной поверхности и на износ инструмента.

Вспомогательный угол в плане для резцов обычно берется в пределах 10…30о.

Измерение углов заточки токарного резца

Для максимальной точности результата выполнять его необходимо только специализированным ручным оборудованием. Оно состоит из следующих частей:

основание – на него крепятся все остальные элементы;
подвижный шаблон для стойки, настраивающийся в удобном положении;
градуированная шкала, дающая возможность считывать показания;
стопорный винт, позволяющий отметить и сохранить направление изменения значений.

Алгоритм фиксации результатов таков:

размещаете инструмент;
прикладываете его кромку;
смотрите, сколько показывает – найденная цифра и будет фактическим градусом.

Метод прост в реализации и достаточно точен. Кстати, учитывая возможные различия в геометрии токарных резцов, углы в плане рекомендуется определять с использованием оборудования, оснащенного нониусом.

Конструктивные элементы резца

Рис. 1. Конструктивные элементы резца

Рис. 2. Вершина резца

Резец состоит из:

Головки –

рабочая часть резца.

Державки

— крепежная часть резца.

Является корпусом резца и служит для закрепления резца на станке.

Головка резца содержит:

Переднюю поверхность 1.

В процессе резания контактирует со срезаемым слоем и стружкой.

Главную заднюю поверхность 2.

Контактирует с поверхностью резания.

Вспомогательную заднюю поверхность 3.

Обращена к обработанной поверхности.

Главную режущую кромку
4.
Образована пересечением передней поверхности 1 и главной задней поверхности 2.
Вспомогательную режущую кромку
5.

Образована пересечением поверхностями передней 1 и вспомогательной задней 3.

Вершина резца.

Образована пересечением режущими кромки главной 4 и вспомогательной 5.

Вершину резца выполняют:

— либо по радиусу
rв
, — либо с
переходной режущей кромкойb
.

Они обеспечивают улучшение шероховатости обрабатываемой поверхности и повышение стойкости резца.

Плоскости обработки

Выделяют следующие их виды:

основная – идет параллельно вектору подачи, будь он продольным или поперечным;
резания – ее формирует лезвие (непосредственно) и та площадь, на которую оно воздействует (по касательной).

Плюс, есть пара секущих – главная и дополнительная. Направление первой – через свободную точку острия перпендикулярно проекции, вторая создается сходным образом и тоже под прямым углом, только уже через вспомогательную кромку.

Все полученные значения стоит записывать, ведя таким образом техническую документацию, которая при необходимости поможет рассчитать точность, скорость, качество съема материала и примерный срок службы инструмента с учетом интенсивности его эксплуатации.

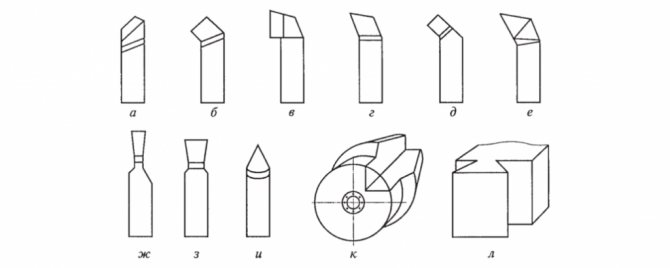

Виды токарных резцов и их назначение

Всю совокупность существующих сегодня приспособлений можно условно классифицировать по ряду признаков:

характер исполнения – сборные (из напаянных твердосплавных пластин) или цельные (сделаны из монолитного бруска);
технологическая роль – общие (для стандартных операций) и специальные (для сложных профилей);
конфигурация лезвия – прямое или изогнутое (для деталей с труднодоступными местами), последнее – с самой разной формой искривления;
класс обработки – черновые (грубая, для обдирки) и чистовые (тонкая, для финишного доведения);
особенность подачи – на неподвижную заготовку (строгальные) или на вращающуюся.

Для облегчения классификации конструкция токарного резца или его ключевые отличия часто отражены в его названии. Так, например, по алмазному сразу ясно, что он предназначен для снятия слоев сверхтвердых материалов. Основная часть пружинного напоминает спираль и слегка амортизирует под нагрузкой. Какой формы лопаточный, думаем, понятно, что за характер воздействия у долбежного, кажется, ясно без лишних слов.

Теперь подробнее рассмотрим те популярные группы инструментов, которые сегодня используются регулярно.

Проходные

Наиболее распространены и более чем востребованы при наружной обработке цилиндрических деталей. Подразделяются на три категории:

прямые – их лезвие идет строго параллельно оси вращения станочного оборудования;
отогнутые – у них кромка расположена с отклонением влево или вправо (по отношению к державке), что позволяет существенно облегчать продольную подачу;
упорные – уже с двумя изгибами, в результате чего головка приспособления приобретает ϟ-образную форму, поддерживающую деталь, не дающую ей изгибаться; благодаря этому подходят для снятия материала нежестких или длинных предметов.

Различия, которыми обладают элементы и углы токарного проходного резца, хорошо видны на схеме ниже. Мы же добавим, что все 3 разновидности выпускаются и применяются по-настоящему массово. Поэтому, в целях разумной экономии без ухудшения качества, их чаще всего делают неразборными и исполняют из инструментальных сортов стали.

Подрезные

Нужны для создания уступов и торцевания вращающихся объектов. Хороши своей способностью поддерживать каждое из направлений подачи – это позволяет без труда формировать какие угодно уступы. Обычно являются сборными, так как к ним не предъявляются строгие требования по надежности.

Отрезные

Входят в группу канавочных, отличаются специфической конфигурацией лезвия: главная кромка у любого из них дополнена еще парой вспомогательных (по одной с каждой стороны), воздействующих и на боковые плоскости в месте контакта. Ее также выполняют трапецеидальной, зауживая к державке, с целью снизить трение. Зато головка усилена и, если загнута кверху, называется петушковой.

Важно располагать такой инструмент прямо напротив оси вращения и максимально близко к патрону, размещая корпус перпендикулярно детали, если нужно, используя жидкость для смазки и охлаждения.

Резьбонарезные

Поддерживают высокую точность совмещения вала станка с области детали. За счет максимального соответствия профилей обеспечивают достоверность конечного результата. В зависимости от обрабатываемой поверхности делятся на 2 вида:

внутренние – отогнутые, их нужно заводить в полую заготовку;
наружные – прямые, с максимально удобным доступом.

В каждом из случаев важно синхронизировать подачу со скоростью вращения шпинделя.

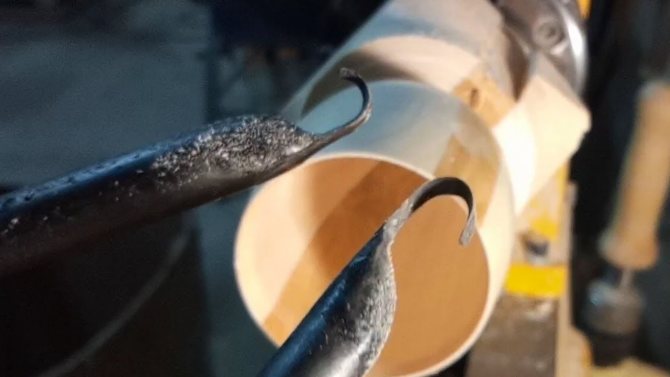

Расточные

Нужны для обеспечения соосности: такое приспособление вставляется в цилиндрическую деталь и снимает лишний материал до тех пор, пока она не будет идеально надеваться на вал.

Стоит учитывать, что операция производится в условиях высокого нагрева и затрудненного удаления стружки и использования СОЖ, поэтому выполнять ее нужно на невысоких скоростях и сильно не углубляясь.

Делятся на 2 вида:

упорные – для тупиковых отверстий;
проходные – для сквозных.

Их державки также могут быть разных размеров.

Сборные

Здесь строение токарного резца состоит из цельнометаллического профиля и съемной пластины, либо напаянной (приваренной), либо прикрепленной механически. Во втором случае фиксация осуществляется с помощью прижимов, резьбового соединения или эксцентриков – главное, чтобы она была достаточно надежной.

Для создания прочного лезвия также важно правильно выбрать материал. Это может быть как «классическая» инструментальная сталь, так и еще более твердые сплавы или, в качестве альтернативы, порошковый композит.

Основные поверхности токарного резца и его геометрические параметры

Токарный резец выбран в качестве представителя режущих инструментов, как наиболее простой.

Определения геометрических параметров токарного резца остаются справедливыми и для других типов режущих инструментов с учетом особенности их кинематических схем резца.

Токарный проходной резец состоит из рабочей части и державки (рис. 1.2).

Рабочая часть содержит режущие лезвия и образуется в процессе заточки (переточки) резца.

Державка служит для закрепления резца в резцедержателе станка.

Передняя поверхность – поверхность, по которой сходит стружка.

Главная задняя поверхность обращена к обрабатываемой поверхности заготовки.

Вспомогательная задняя поверхность обращена к обработанной поверхности заготовки.

Главная режущая кромка образуется пересечением передней и главной задней поверхности.

Вспомогательная режущая кромка образуется пересечением передней и вспомогательной задней поверхности.

Рис. 1.2. Токарный проходной резец:

1 – передняя поверхность; 2 – главная задняя поверхность; 3 – вспомогательная задняя поверхность; 4 – главная режущая кромка; 5 – вспомогательная режущая кромка; 6 – вершина резца

Вершина резца является сопряжением главной и вспомогательной кромки по радиусу или фаске.

По ГОСТ 25762–83 различают статические и кинематические углы токарного резца.

Статические углы используются при разработке чертежа инструмента, при его заточке и контроле.

Кинематические углы резца образуются в процессе резания и зависят от параметров режима резания (главным образом – от величины подачи).

Статические углы токарного резца измеряются в статической системе координат, а кинематические – в кинематической системе координат. И статическая, и кинематическая системы координат связаны с кинематикой резца.

Статическая система координат – это прямоугольная система координат с началом в рассматриваемой точке режущей кромки, ориентированная относительно направления скорости V главного движения (рис. 1.3а). Для резца, установленного по оси центров, ось z направлена вертикально вверх, оси x и y расположены в горизонтальной плоскости (рис. 1.3а); ось y направлена вдоль оси державки резца, ось x – вдоль направления подачи резца.

Для отсчета статических углов токарного резца (углов заточки) используют следующие статические координатные плоскости: основную плоскость, плоскость резания и рабочую плоскость (рис. 1.3а).

Основная плоскость – плоскость, проведенная через рассматриваемую точку режущей кромки перпендикулярно вектору V скорости главного движения (плоскость OXY).

Плоскость резания – плоскость, касательная к режущей кромке в рассматриваемой точке и перпендикулярная основной плоскости.

Рабочая плоскость – плоскость, проходящая через векторы V скорости главного движения и Vs скорости движения подачи (плоскости OXZ).

Рис. 1.3. Статическая (а) и кинематическая (б) системы координат (η – угол скорости резания)

На рисунке 1.4 показаны статические углы токарного резца.

Главная секущая плоскость – плоскость, перпендикулярная проекции главной режущей кромки на основную плоскость.

Вспомогательная секущая плоскость – плоскость, перпендикулярная проекции вспомогательной режущей кромки на основную плоскость.

В главной секущей плоскости расположены:

· главный передний угол γ – угол между передней поверхностью и основной плоскостью. В зависимости от положения передней поверхности относительно основной плоскости различают положительный или отрицательный передний угол (рис. 1.4). Если же передняя поверхность совпадает с основной плоскостью, то передний угол равен нулю. На рисунке 1.4 показан положительный передний угол;

· главный задний угол α– угол между главной задней поверхностью и плоскостью резания;

· угол заострения β – угол между главной задней и передней поверхностью резца.

Из рисунка 1.4 следует:

γ + β + α = 900 (1.1)

Обычно задают углы γ и α, а угол β рассчитывают по формуле (1.1).

Во вспомогательной секущей плоскости измеряют вспомогательный задний угол α1– это угол между вспомогательной задней поверхностью и плоскостью, проходящей через вспомогательную режущую кромку перпендикулярно основной плоскости.

В основной плоскости измеряются углы в плане:

· главный угол в плане φ – угол между проекцией главной режущей кромки на основную плоскость и рабочей плоскостью;

· вспомогательный угол в плане φ1 – угол между проекцией вспомогательной режущей кромки на основную плоскость и рабочей плоскостью;

· угол при вершине в плане ε – угол между проекциями главной и вспомогательной режущими кромками на основную плоскость.

Рис. 1.4. Статические углы токарного резца:

N-N – главная секущая плоскость; N1-N1 – вспомогательная секущая плоскость

Из рисунка 1.4 следует:

φ + φ1 + ε = 180º. (1.2)

Обычно назначают углы φ и φ1, а угол ε определяют по формуле (1.2).

Угол наклона главной режущей кромки λ – угол, расположенный в плоскости резания между главной режущей кромкой и основной плоскостью. Угол λ может быть положительным, равным нулю и отрицательным. Угол λ равен нулю, если главная режущая кромка находится в основной плоскости. На рисунке 1.5б показан отрицательный угол наклона главной режущей кромки.

Рис. 1.5. Угол наклона главной режущей кромки λ токарного проходного резца [3]: a)λ>0, б)λ<0, в)λ = 0

Кинематические углы токарного резца образуются в процессе резания и зависят от параметров режима резания (главным образом – от величины подачи).

Кинематическая система координат – это прямоугольная система координат с началом в рассматриваемой точке режущей кромки, ориентированная относительно скорости Ve результирующего движения резания (рис. 1.3б).

Из рисунка 1.3б следует, что кинематическая система координат повернута относительно статической на угол η (угол скорости резания). Причем вращение осуществляется относительно оси y (на плоскости OXZ).

Таким образом, кинематические и статические углы токарного резца различаются только положением координатных плоскостей их отсчета. Определения же углов являются одинаковыми; только вместо слова «статический» употребляется слово «кинематический».

Ниже приведены некоторые наиболее важные определения.

Кинематическая основная плоскость – плоскость, перпендикулярная вектору скорости Ve результирующего движения резания.

Кинематическая плоскость резания – плоскость, касательная к главной режущей кромке и перпендикулярная кинематической основной плоскости.

Кинематический перпендикулярный угол γк – угол в кинематической главной секущей плоскости между передней поверхностью и кинематической основной плоскостью.

Кинематический задний передний угол αк – угол в кинематической главной секущей плоскости между главной задней поверхностью и кинематической плоскостью резания.

В процессе резания кинематический передний угол увеличивается, а кинематический задний угол уменьшается по сравнению со статическими углами (γк < γ; αk < α). Другие кинематические углы (углы, в плане, угол наклона главной режущей кромки) поменяются незначительно. Эти изменения углов при резании обычно не учитываются. Наибольшее изменение кинематических углов имеет место для упорного проходного резца. Так, при Y = 90º, λ = 0º

γк = γ + η1, αк = α – η1(1.3)

где η – кинематическая составляющая, равная углу скорости резания:

η = arctg = arctg , (1.4)

где Vs – скорость подачи, So – подача на оборот, D – диаметр рассматриваемой точки режущей кромки. При V ? Vs кинематическую составляющую можно полагать равной нулю. В этом случае

γк γ, αк α. (1.5)

Изменения кинематических углов по сравнению со статическими нужно учитывать, если скорость подачи Vsсравнима со скоростью главного движения V. Особенно опасно изменение кинематического заднего угла, т.к. он может стать равным нулю и даже отрицательным, что недопустимо. Так, например, при нарезании резьбы с крупным шагом или при сверлении отверстий малого диаметра заточку заднего угла необходимо производить с учетом кинематической составляющей.

Углы заточки проходных резцов статические углы резцов называют также углами заточки, т.к. все углы могут быть установлены на лимбах трех поворотных тисков заточного станка. Значения углов заточки резцов зависят от свойств технологической системы, главным образом – от жесткости и виброустойчивости. Так, среднее значение переднего угла γ равно 10º. Однако, если не происходит выкраивание режущей кромки, этот угол можно увеличить до 15-20º. Для упрочнения режущей кромки затачивают упрочняющую фаску f, шириной примерно равной толщине срезаемого слоя а, под углом γf= 0 — –5º. На передней поверхности часто затачивают лунку для обеспечения завивания стружки. Задний угол α лежит в пределах 8-12º.

Меньшие значения применяют для черновой обработки, большие – для чистовой. Главный угол в плане φ изменяется в пределах 30-90º. Меньшие значения используют в условиях повышенной жесткости технологической системы. Угол φ = 90º рекомендуется для обработки нежестких заготовок. Это ведет к уменьшению радиальной силы резания Py и к увеличению точности обработки. Вспомогательный угол в плане φ1 влияет на качество обработанной поверхности.

При высоких требованиях к качеству поверхности этот угол уменьшают до 5-10º, а иногда делают нулевым (для резцов с зачищающими режущими кромками). Угол наклона режущей кромки λ влияет на направление схода стружки и на прочность режущего клина. Угол λ изменяется в пределах ±5º. При положительных углах λ стружка сходит в направлении к обработанной поверхности. При отрицательных λ – в направлении к обрабатываемой поверхности.
