Коническая фрикционная передача. Устройство и основные геометрические соотношения

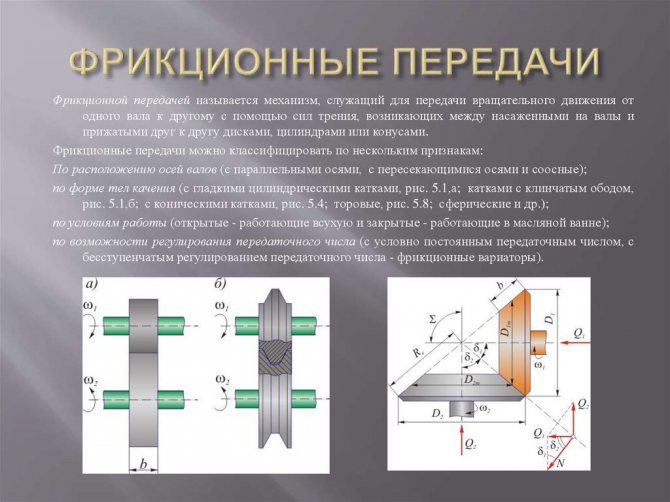

Классификация передач

Фрикционные передачи бывают:

  • с параллельными валами
  • с пересекающимися валами
  • с внешним контактом
  • с внутренним контактом

по возможности варьирования передаточного отношения

  • нерегулируемые (i=const)
  • регулируемые (фрикционный вариатор)

по возможности изменения передаточного отношения при наличии промежуточных тел в передаче по форме контактирующих тел

  • цилиндрические
  • конические
  • сферические
  • плоские

Вариаторы

Вариаторы — переда­чи, посредством которых можно плавно, бесступенчато изменять передаточное число. По форме тел вращения вариаторы бывают лобовые, конусные, торовые и др.

Лобовые вариаторы (рис. 169) применяются в винтовых прессах и приборах. В наиболее простом из них (рис. 169, I) ведущий ролик катится по торцовой поверхности большо­го диска и передает ему вращение. Движение можно передавать и в обрат­ном направлении — от диска к ролику. Для регулирования скорости враще­ния ролик передвигают вдоль диска. Передаточное отношение в таких ва­риаторах равно i = R1/R2,

где: R1 и R2 — радиусы колес.

В более сложном плоском вариаторе (рис. 169, II) между дву­мя большими дисками вращается передвижной ролик. Один диск веду­щий, другой — ведомый. Ролик служит промежуточным звеном, переда­ющим вращение. При регулировании скорости ролик перемещают вдоль обоих дисков, причем, приближаясь к центру одного из них, он в то же са­мое время удаляется от центра другого. Поэтому изменение передаточно­го отношения и плавное регулирование скоростей вращения производит­ся быстрее и в более широких пределах, чем в вариаторе с одним диском.

Рис. 169

Вариаторы с раздвижными конусами (рис. 170) имеют огра­ниченное применение в машиностроении. Конические диски насажены на два параллельных вала I и II. Между дисками зажато стальное кольцо, ко­торое передает движение от ведущего вала к ведомому. Изменение переда­точного числа осуществляется сближением одной пары конусов и раздвижением другой.

Рис. 170

Рис. 171

На рис. 171 представлены торов ые вариаторы. На валах I и II насажены два диска, имеющие сферические рабочие поверхности. Враще­ние от ведущего диска I к ведомому II передаются посредством двух проме­жуточных роликов 1, свободно сидящих на осях 2. Изменение передаточно­го числа осуществляется одновременным поворотом этих осей вокруг шар­ниров 3. Торовые вариаторы требуют довольно высокой точности изготовле­ния.

Кликер

Этим непонятным английским (а может американским) словом в мультипликаторах называют привычную для русского уха «трещетку».

Обычный сигнализатор схода лески в мультипликаторных катушках является также и вспомогательным тормозом. Это ничто иное, как аналог системы бейтраннер, устанавливаемой на безынерционки. С работой бейтраннера знакомы многие, да и статья эта про мульты, так что рассказывать про эту, все-таки тормозную, систему не буду. Скажу лишь то, что включается он специальной клавишей или переключателем на боковой панели корпуса и производит освобождение шпули от основного тормоза.

Кликер особенно полезен при троллинговой рыбалке, а также рыбалке в отвес, как сигнализатор поклевки или зацепа. В общем, этот друг рыболова помогает продлить жизнь катушки, помогая избегать резких нагрузок на основные узлы мультипликатора.

Многие пользователи катушек с кликерами говорят, что использование такого механизма не более чем «понты». Но карпфишеры с этим утверждением в корне не согласятся (я надеюсь).

Основные характеристики фрикционной передачи

Для расчета фрикционной передачи необходимо учитывать следующие критерии

  1. Передаточное число – величина, равная отношению числа зубьев ведомого и ведущего валов. Оно оказывает воздействие на скорость передачи крутящегося момента от мотора к приводу узла. Эта характеристика равна отношению угловых скоростей катков. Также передаточное количество можно выразить при помощи отношения частот вращения или диаметров катков. В большинстве фрикционных механизмов его значение меньше или равно 7.
  2. КПД: указывает количество утраченных мощностей. Зависит от числа потерь во время качения и скольжения. Величина этого параметра рассчитывается экспериментальным методом, при помощи сравнения мощностей ведущего и ведомого валов. Средний КПД фрикционных механизмов равняется 90%.
  3. Контактная прочность: характеризует способность передачи выдерживать крупные нагрузки. Оценивается при помощи контактного напряжения, возникающего в месте соприкосновения катков. Чем ниже контактная прочность конструкции, тем сильнее изменяется форма основных деталей во время соприкосновения. Рассчитать эту характеристику можно при помощи формулы Герца, где учитываются коэффициент нагрузки, приведенный радиус кривизны, модуль упругости и сила сжатия катков.
  4. Тип движения катков: характеризует траекторию движения рабочих тел вращения. Оно может быть реверсивным и нереверсивным. При реверсивном движении рабочие тела вращения перемещаются в противоположных направлениях, что позволяет осуществлять передачу 2 путями. При нереверсивном движении катки движутся в 1 направлении. Передача производится только 1 единственным способом.
  5. Материал тел качения – характеристика, влияющая на износостойкость устройство, контактную прочность, коэффициент трения и модуль упругости. Чаще всего при изготовлении деталей кинематической пары используется металлокерамика или сочетание стандартной и закаленной стали (закалка до 60 HRC). Эти материалы уменьшают габариты механизма и увеличивают величину КПД. При использовании чугуна катки смогут работать без использования смазки. Наиболее дешевым материалом являются фрикционные пластмассы и текстолит. Но они обладают низким КПД: 50%. Высокими показателями трения обладают валы с кожаным или деревянным покрытием. Минусом этих материалов является низкая контактная прочность.

В следующей таблице указана величина коэффициента трения для фрикционных передач из разных материалов:

Покрытая смазкой сталь0,04 – 0,05
Сталь с сухой поверхностью0,14 – 0,19
Фрикционная пластмасса с высушенной поверхностью0,36 – 0,46
Текстолит с высушенной поверхностью0,31 – 0,36
Металлокерамика с сухой поверхностью0,29 – 0,34

Эти факторы и характеристики учитываются при изображении фрикционной передачи на кинематических схемах.

Принцип работы

Фрикционные передачи состоят из 2 тел вращения: ведомого и ведущего катков, насаженных на валы. Передача вращательного движения производится посредством силы трения, появляющейся на площадках контакта рабочих тел под действием сил прижатия. Прижатие катков производится следующими способами:

  1. Посредством гидроцилиндров. Используется во время больших нагрузок.
  2. Собственным весом машины или ее узла.
  3. При помощи комплексных рычажных механизмов.
  4. С использованием центробежной силы. Применяется во время перемещения фрикционных звеньев в планетарных системах.

Важно, чтобы выполнялось следующее условие: сила трения должна быть больше или равна окружной силе. Нарушение данного принципа приводит к возникновению упругого и геометрического скольжения в месте соприкосновения рабочих тел вращения. В результате снижается угловая скорость ведущего катка, что приводит к буксованию фрикционных передач.

Многочисленные виды фрикционных механизмов отличаются назначением, характером изменения передаточного значения и конструкцией. Наибольшее применение в промышленности из них нашли фрикционные вариаторы. Они изготавливаются в виде отдельных агрегатов для привода машин и характеризуются переменным передаточным отношением. Выделяют следующие разновидности фрикционных вариаторов:

  1. Лобовые: имеют упрощенную конструкцию и применяются универсально токарно-винторезных станках. Из-за низкой точности изготовления рабочих тел они быстро изнашиваются, что снижает КПД.
  2. Торовые: оснащены дисками конусовидной формы и чашками в виде круглого тора. Данные механизмы обеспечивают равенство контактных напряжений и позволяют увеличить КПД и износоустойчивость инструмента.
  3. Ременные: передача движения производится с применением закрытого кольцевого ремня с разными видами сечения (трапециевидным, круглым, прямоугольным, клиновым). Натяжение ремня производится при помощи приводных моторов, шкива, пружины или груза, выступающего в качестве противовеса.
  4. Дисковые: смена скоростных характеристик производится посредством вращения двух дисков (фрикционов), расположенных на валах. Данный вид вариаторов не требует дополнительного обслуживания и функционирует при наличии синтетической смазки. Он не издает лишних шумов и плавно изменяет скорость вращения в заданном порядке.

Выбор определенного типа вариатора зависит от условий его работы: величины передаваемой мощности, требуемого диапазона регулирования, и минимальной частоты вращения валов. Эти характеристики указываются при изображении фрикционного механизма на кинематических схемах.

Характер и причины отказов фрикционных передач

Главным параметром фрикционных устройств, определяющим их износоустойчивость, считается контактная прочность, оцениваемая по напряжениям смятия плоскости в месте соприкосновения катков. Выделяет следующие виды разрушения механизмов для преобразования движений:

  1. Усталостное разрушение. Оно появляется в механизмах, обработанных смазочными материалами.
  2. Износ звеньев кинематической пары. Свойственен для передач высушенной поверхностью. Возникает при буксовании рабочих поверхностей, что обусловлено несоблюдением главного условия работоспособности.
  3. Абразивный износ: происходит при загрязнении смазочных материалов твердыми частицами.
  4. Коррозийный износ: возникает при химическом воздействии или окислении материалов рабочих поверхностей катков. Окисление происходит в условиях высоких температур, при недостаточной смазке. Интенсивное окисление может произойти при низких температурах и пластических деформациях рабочих тел вращения.
  5. Задир плоскости, обусловленный разрывом смазочной пленки. Появляется в быстроходных системах при высоких нагрузках.

Выделяют следующие факторы отказов фрикционных передач:

  1. Выкрашивание: свойственно для закрытых видов передачи, работающих с высушенной поверхностью. Прижимная сила повышает напряжение на контактных поверхностях фрикционных звеньев. В итоге сего влияния образуются трещинки маленьких объемов. Они заполняются смазочными материалами, что приводит к частичному или полному выкрашиванию части и появлению раковин на поверхностях катков.
  2. Заедание: свойственно для передач с быстрым ходом. Из-за сильных нагрузок происходит разрыв смазочной пленки. В месте соприкосновения мгновенно повышается температурный режим, что приводит к молекулярному сцеплению частиц металла в месте соприкосновения поверхностей катков. После длительного воздействия высоких температур происходит сварка железных механизмов и нарушение конструкции валов. Приварившиеся части задирают плоскости катков в направленности скольжения. На рабочей поверхности образуются крупные борозды.
  3. Диспергирование: возникает на отдельных участках поверхности трения, характерно для катков, работающих на граничной смазке при умеренных температурах. Разрушение поверхностного слоя происходит без разрыва масляной пленки.
  4. Смятие (пластические деформирование): проявляется в виде блестящих полос на конических дисках. Обусловлено большими силами прижатия и недостаточной прочности рабочих поверхностей передачи.
  5. Изнашивание: обусловлено воздействием упругого скольжения, возникшего в зоне соприкосновения рабочих тел. Из-за повышенного трения детали постепенно изнашиваются, понижается показатель КПД и появляется непостоянство передаточного числа.

Для предотвращения отказа фрикционных устройств нужно рассчитать контактную прочность прибора. Катки обязаны быть изготовленными из жестких материалов, выдерживающих высочайшее контактное усилие. Предотвратить заедание плоскостей возможно с поддержкой противозадирных масел. Они увеличивают коэффициент трения в 1,5 раза.

Виды безработицы: фрикционная, циклическая и структурная

В зависимости от причин выделяют три вида безработицы.

Фрикционная безработица — это временная незанятость при добровольном переходе с одной работы на другую. Если выпускник университета впервые ищет работу или если человек уволился с целью найти работу получше — это примеры фрикционной безработицы. Обычно поиски работы при фрикционной безработице длятся 1-3 месяца.

Циклическая безработица — это безработица, возникающая из-за экономического кризиса в результате спада производства. Например, если в результате кризиса автомобильные заводы сокращают производство и увольняют персонал — это пример циклической безработицы.

Структурная безработица — это невозможность трудоустройства из-за различий в структуре спроса и предложения рабочей силы определенной квалификации. Структурная безработица может возникать в связи с технологическими изменениями. Например, появление автоматических сборочных линий сделало безработными многих низкоквалифцированных фабричных рабочих.

Фрикционная и структурная безработица в сумме составляют естественный уровень безработицы. Естественный уровень безработицы считается нормальным явлением в современной экономике. А вот циклическая безработица — уже кризисное явление, с которым необходимо бороться государству.

Зубчатые передачи: виды, достоинства и недостатки зубчатых передач

Подавляющее большинство механических передач имеет в своей основе зубчатые зацепления. Другими словами, в зубчатой передаче усилие передается благодаря зацеплению пары зубчатых колес (зубчатой пары). Зубчатые передачи активно используются, позволяя изменять скорость вращения, направление, моменты.

Основной задачей является преобразования вращательного движения, а также изменение расположения элементов трансмиссии и ряд других функций, которые необходимы для работы узлов, агрегатов и механизмов. Далее мы рассмотрим типы зубчатых передач, их особенности, а также достоинства зубчатых передач и их недостатки.

Фрикционные механизмы. Виды механизмов и их структурные схемы

Похожие главы из других работ:

Автоматизация колонн получения биоэтанола

4.9 Исполнительные механизмы

Для регулирования расхода потоков применяются регулирующие клапаны типа КМР с условными диаметрами от 15 до 50 мм. Для противоаварийной защиты применяются регулирующе-отсечный клапан типа КМО с условными диаметрами 15, 25, 50…

Анализ и синтез машинного агрегата

Часть 7. Кулачковые механизмы

Виды механизмов и их структурные схемы

Кулачковые механизмы

Кулачковый механизм-это механизм, в состав которого входит кулачок (рис. 1 1, 2.12). Кулачок 1 имеет рабочую поверхность переменной кривизны и образует с взаимодействующим с ним звеном 2 двухподвижную пару (ВП) Рис. 1 1…

Виды механизмов и их структурные схемы

Гидравлические и пневматические механизмы

Это механизмы, в которых преобразование движения происходит с помощью твердых тел и жидкости или газа…

Виды передач и их основные характеристики

Кулисные механизмы

Рисунок 5 — Кулисный механизм Возвратно-поступательное движение в кривошипных механизмах можно передавать и без шатуна. В ползушке, которая в данном случае называется кулисой, делается прорез поперек движения кулисы…

Виды передач и их основные характеристики

Храповые механизмы

Рисунок 6 — Храповой механизм Кроме непрерывного вращательного движения, в машинах очень часто применяется прерывистое вращательное движение. Такое движение осуществляется при помощи так называемого храпового механизма (Рисунок 6)…

Виды передач и их основные характеристики

Кулачковые механизмы

Кулачковые механизмы (Рисунок 7) служат для преобразования вращательного движения (кулачка) в возвратно-поступательное или другой, заданный вид движения…

Каталитическая изомеризация как способ повышения качества бензинов

2.4.1 Механизмы катализа

Существует несколько теорий, интерпретирующих механизмы каталитических реакций в зависимости от использованного катализатора, например, бифункционального катализатора, состоящего из металла и носителя…

Подшипники скольжения. Фрикционные муфты

Фрикционные муфты

Строение и свойства металлов и сплавов

5.2 Механизмы процесса кристаллизации

Возникновение кристаллов на базе крупных фазовых флуктуаций в жидкостях называется самопроизвольным (спонтанным) процессом кристаллизации. Он состоит из двух элементарных процессов. 1…

Такелажное дело

1.1. Грузоподъёмные механизмы

Все такелажные работы ведутся с использованием грузоподъёмных механизмов и устройств: — ручные и электрифицированные тали, — лебёдки, — грузовые стрелы, — краны. Эти грузоподъёмные устройства должны иметь: — регистрационный номер…

Узлы и механизмы ткацкого станка

Зевообразовательные механизмы

Зевообразовательные механизмы разнообразны по конструкции, но все они выполняют следующие функции: — приводят в движение нити основы в вертикальном направлении…

Узлы и механизмы ткацкого станка

Батанные механизмы

Основная технологическая функция батанного механизма ткацкого станка — прибивание уточной нити к опушке ткани…

Узлы и механизмы ткацкого станка

Предохранительные механизмы

На каждом ткацком станке, кроме основных механизмов, непосредственно участвующих в выработке ткани, установлен целый ряд предохранительных приспособлений и механизмов…

Электрический привод, выполненный на цилиндрических зубчатых передачах

1.2 Электродвигатели и передаточные механизмы

В машиностроении для привода машин обычно используют трехфазные асинхронные электродвигатели с короткозамкнутым ротором единой серии 4А (ГОСТ 19523-81)…

prod.bobrodobro.ru

Зубчатые передачи. Их достоинство и недостатки. область применение, классификации.

Зубчатые передачи. Зубчатая передача — это механизм или часть механизма в состав которого входят зубчатые колёса. Движение пе-редаётся с помощью зацепления пары зубчатых колёс. Меньшее зубчатое колесо принято называть шестерней, большее – колесом. Параметрам шестерни приписывают индекс 1, параметрам колеса – индекс 2.

Достоинства и недостатки зубчатых передач

Достоинства зубчатых передач: • Возможность применения в широком диапазоне скоростей, мощностей и передаточных отношений. • Высокая нагрузочная способность и малые габариты. • Большая долговечность и надёжность работы. • Постоянство передаточного отношения. • Высокий КПД (87-98%). • Простота обслуживания. Недостатки зубчатых передач: • Большая жёсткость не позволяющая компенсировать динамические нагрузки. • Высокие требования к точности изготовления и монтажа. • Шум при больших скоростях.

Классификация зубчатых передач

По передаточному отношению: • с постоянным передаточным отношением; • с переменным передаточным отношением. По форме профиля зубьев: • эвольвентные; • круговые (передачи Новикова); • циклоидальные. По типу зубьев: • прямозубые; • косозубые; • шевронные; • криволинейные. По взаимному расположению осей валов: • с параллельными осями (цилиндрические передачи с прямыми, косыми и шевронными зубьями); • с пересекающимися осями (конические передачи); • с перекрещивающимися осями. По форме начальных поверхностей: • цилиндрические; • конические; • гиперболоидные; По окружной скорости колёс: • тихоходные; • среднескоростные; • быстроходные. По степени защищенности: • открытые; • закрытые. По относительному вращению колёс и расположению зубьев: • внутреннее зацепление (вращение колёс в одном направлении); • внешнее зацепление (вращение колёс в противоположном направлении).

Виды разрушений зубьев

2. Заедание зубьев наблюдается в высоконагруженных и высокоскоростных зубчатых, а также червячных передачах

В местах контакта из-за трения развивается высокая температура, способствующая снижению вязкости масла, разрыву масляной пленки и образованию металлического контакта зубьев. Происходит молекулярное сцепление (микросварка) частиц металла. Растет сопротивление вращению, наросты металла на зубьях задирают рабочие поверхности сопряженных зубьев.

3. Поломка зубьев. Причина – напряжение изгиба σF. Это основной вид разрушения высокотвердых

(Н ≥ 56

HRC)
и открытых передач.
В открытых передачах в результате плохой смазки и абразивного истирания поверхностей зубьев от грязи выкрашивание не успевает развиться, но уменьшаются размеры сечений зубьев, растут напряжения изгиба σF. Возрастают зазоры, удары, шум. Усталостная поломка в этом случае связана с развитием трещин 3 на растянутой стороне ножки зуба (рис.4.3, б). В высокотвердых передачах зубья хрупкие, поверхность их имеет хорошее сопротивление выкрашиванию, но хуже противостоит прогрессирующему трещинообразованию в основании зуба.

4. Смятие рабочих поверхностей (пластические сдвиги) или хрупкое разрушение

(Н ≥ 56

HRC)
зубьев при кратковременных значительных перегрузках
или ударном приложении нагрузки.

5. Отслаивание твердого поверхностного слоя при значительных контактных напряжениях и зарождении усталостных трещин в глубине под упрочненным слоем.

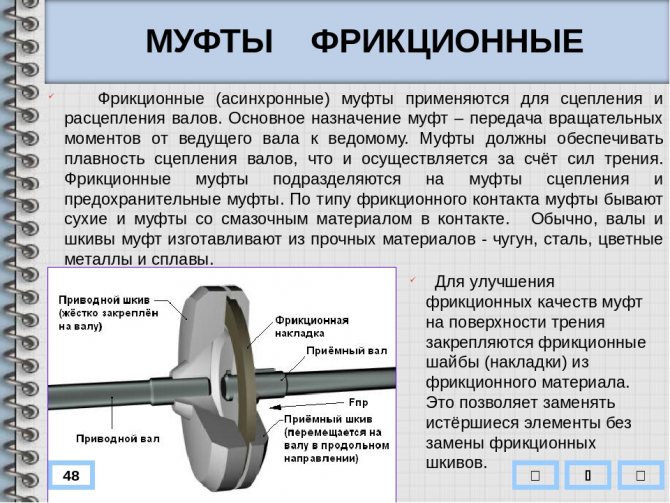

Фрикционные муфты: принцип работы, чертеж

Фрикционные муфты — это устройства, которые предназначены для передачи вращательного движения в механизме. Довольно часто элементы данного типа встречаются в автомобиле.

Также они используются в приводах. Основное преимущество модификаций кроется в их компактности. Существует множество разновидностей муфт. Чтобы узнать больше данных о них, стоит ознакомиться с чертежами модели.

Устройство модели

Обычная муфта включает в себя барабан и набор дисков. Непосредственно корпус используется чашечной формы. Многие модификации производятся с зажимными пластинами. Пальцы у них фиксируются у основания устройства. Для подключения модели имеется вилка. Вращательный момент шестерни обеспечивается благодаря подшипникам.

принцип работы фрикционных муфт

Как работает муфта?

Принцип работы фрикционных муфт построен на передаче вращательного движения от вала. Происходит данный процесс благодаря барабану. Он плотно соединен с дисками, которые его контролируют. Для удержания механизма по оси имеется пружина. Стандартная модель фиксируется к валу через вилку. Также стоит отметить, что скорость вращения зависит от типов подшипника.

Типы моделей

По форме выделяют дисковые, конусные и цилиндрические модификации. В отдельную категорию относят многодисковые модели. Существуют устройства с одним или несколькими барабанами. Они отличаются по габаритам, а также коэффициенту вращения.

Дисковые устройства

Наиболее распространенными считаются дисковые фрикционные муфты. У них используется большой барабан. При этом прижимная пластина крепится через стойку. У многих моделей используется несколько стяжек. Также стоит отметить, что существуют устройства с пальцами. У них довольно высокая сила трения. Данные устройства можно встретить в станках.

Конусные модификации

Конусная муфта фрикционная (чертеж показан ниже) подходит для приводных устройств. У нее имеется несколько барабанов, которые соединяются через пластину. Вилки используются разных размеров. Также надо отметить, что конусные модификации хорошо подходят для автомобилей, часто устанавливаются на механизмы сцепления. Пальцы в данном случае крепятся под небольшим углом наклона. Ведомые пластины хорошо зашлифованы и способны вращаться с большой скоростью.

Цилиндрические устройства

Цилиндрическая фрикционная муфта сцепления очень редко встречается на производстве. Наиболее часто модели устанавливаются на краны. Ведущие барабаны у них применяются большой ширины. При этом стойки отличаются по размеру. Некоторые специалисты указывают на прочность пружин. Муфты данного типа способны выдерживать большие перегрузки по оси. У них может быть один или несколько подшипников. Стяжные пальцы устанавливаются большого размера.

Особенности многодисковых моделей

Многодисковая фрикционная муфта включает в себя широкий барабан, а также три рабочие пластины. Стяжные пальцы используются на подкладках. У многих моделей устанавливается несколько опор. Также стоит отметить, что есть модификации на две пружины. У них высокая прижимная сила, применяются вилки большого диаметра. Наиболее часто устройства устанавливаются на приводы. Корпуса применяются конусной формы.

фрикционные муфты

Модели с одним барабаном

Фрикционные муфты с одним барабаном делаются с одной или несколькими пластинами. Сила сжатия в данном случае регулируется пальцами. Некоторые специалисты говорят о том, что модификации подходят для кранов. Однако они встречаются еще в автомобилях. Также стоит отметить, что модели выдерживают большие перегрузки. Ведомые диски у них отшлифованы, способны быстро вращаться. Вилки включения чаще всего устанавливаются у основания механизма.

многодисковая фрикционная муфта

Модели с несколькими барабанами

Довольно часто на производстве встречается муфта предохранительная (фрикционная) с несколькими барабанами. Среди достоинств модификации стоит отметить хорошие упоры и высокую прижимную силу. Многие модели способны выдерживать большие нагрузки. У механизмов редко устанавливаются накладки. Также стоит отметить, что ведущие шестерни используются большого размера. Некоторые муфты работают от растяжных пальцев. У них имеются две стойки.

При этом вилка для подключения находится в передней части конструкции. Устройства не подходят для приводов, поскольку у них медленный старт. Также стоит отметить, что существуют модели с отжимным диском. Шток в данном случае располагается в горизонтальном положении. Пальцы при этом используются небольшого размера. В устройствах высокая сила сжатия. Барабаны способны вращаться только в одном направлении. Ведущий диск может находиться за выжимной пластиной либо перед ней.

Втулочные модели

Втулочные фрикционные муфты подходят только для механизмов сцепления. Некоторые модификации применяются в приводных устройствах. У моделей может использоваться несколько перегородок. Также стоит отметить, что стяжные пальцы устанавливаются над выжимной пружиной. Пластины находятся в горизонтальном положении. Втулка крепится между перегородок и играет роль амортизатора.

Если говорить про недостатки, то стоит отметить, что у моделей малая прижимная сила. Также модели не способны поддерживать высокие обороты вала. Устройства не подходят для приводов.

Преимущества фланцевых устройств

Преимущества фланцевых муфт кроются в том, что у них малый износ барабана. Диски чаще всего фиксируются за стойкой. Перегородки применяются небольшого размера. Для удержания стойки используются зажимные пластины. Пружины чаще всего фиксируются в нижней части муфт. Некоторые модели работают с приводами. Подключение к валу происходит через вилку. Также стоит отметить, что существуют модификации с широкими отжимными дисками. У них конусные корпуса, и они являются очень компактными.

Модели на шарнирах

Муфты на шарнирах способны работать в приводных устройствах разной мощности. Модификации выделяются широкими перегородками и короткими пальцами. Диски фиксируются у основания пластины. Корпуса производятся разного размера. Стяжные пальцы располагаются перед стойкой. Перегородки могут быть с нарезами. Также стоит отметить, что сила вращательного момента зависит от размеров барабана. Как правило, у него применяется широкая стенка. При этом края заточены и не трутся о диски. Это было достигнуто за счет установки шарниров.

Кулачковые устройства

Фрикционная муфта с кулачками подходит для станочных устройств. Многие модели выдерживают значительную нагрузку, однако в данном случае многое зависит от барабана. У некоторых устройств он фиксируется между перегородками. Также надо отметить, что есть модели на пластинах. Для удержания деталей применяется конусный корпус.

Наиболее распространенными считаются муфты на отжимных дисках. У них используются барабаны небольшой ширины. Штоки в данном случае соединяются с вилками. Многие модели используются в механизмах сцепления. Стяжные пальцы могут фиксироваться у основания перегородок. Ведомый барабан практически не стирается. Стяжные пальцы стандартно используются небольшого размера.

Общее описание

Для того чтобы передать усилия, ранее использовался повсеместно лишь один метод — ременный, который имел важное промежуточное звено — ремень. В нашем же случае способ меняется

Ненужный переходник исключается, вместо него появляется сцепление между элементами.

Таким образом, увеличивается не только уровень надежности и минимизируется размер всей системы, но также достигается и еще одно важное преимущество. Снижается расход энергии, необходимый для активации всей конструкции

Существует масса ключевых факторов, которые определяют эффективность, сферу применения механизма. Разумеется, важным аспектом становятся габариты, материал производства и точность.

Если говорить про общие сведения о зубчатых передачах, нужно знать, что в хорошем продукте между зубьями всегда присутствует зазор. Они не располагаются вплотную. Иначе скольжение будет невозможным по определению. А также будет крайне неудобно смазывать подвижные части. Эксплуатационный срок, равно как и эффективность применения будет значительно снижена. Не нужно забывать, что многие типы производства подразумевают образование высоких температур на производственных площадках. А сами механические детали во время работы ввиду банальной силы трения разогреваются. Значит, металл будет расширяться, незначительно увеличиваться в размерах. И без зазора зубья просто встанут, упираясь друг в друга и заблокировав дальнейший ход.

Поэтому выбор конечного продукта всегда стоит останавливать на том, что точно не подведет. Именно поэтому мы в всегда внимательно относимся к деталям. И любая часть наших станков и иной продукции отвечает не только всем требованиям нормативной документации, но и желаниям наших клиентов.

Стопор обратного хода

Этот элемент катушки всегда в работе, будь то мультипликатор или безынерционка. Механизм прост, но выполняет очень важную задачу — подключает шпулю к главной паре, одновременно застопоривая свободный ход. А, как известно, в мультах ручка крутится только вперед. Это своеобразный замок, который передает усилие от натянутой лески фрикционному тормозу. При отключении стопора, шпуля освобождается и, естественно, крутится в любую сторону.

Различают два вида стопоров обратного хода — нормальный (застопоривается через некоторое время после поворота ручки в обратную сторону) и мгновенный (застопоривается моментально). В настоящее время большинство мультипликаторов обладают именно мгновенным стопором.

Особенно гордятся своим произведением инженеры компании Shimano. Они даже дали уникальное имя своей системе — SuperStopper (СуперОстанавливатель — в дословном переводе). На данный момент, мне как обладателю катушки именно с такой системой, сравнивать ее с другими не приходилось, но скажу объективно — стопорит моментально, даже миллиметра движения не позволяет! Японцы, что тут скажешь!

Конструкция и основные компоненты

Многодисковая фрикционная муфта конструктивно представляет собой пакет из стали и чередующихся фрикционных дисков. Их количество напрямую зависит от того, какой крутящий момент необходимо передать между валами.

Итак, шайбы в сцеплении бывают двух типов — стальные и фрикционные. В чем разница между ними Дело в том, что второй тип шкива имеет специальное покрытие, называемое «фрикционным». Он изготовлен из материалов с высоким коэффициентом трения: керамики, углеродных композитов, кевларовой нити и т. Д.

Самыми распространенными фрикционными дисками являются стальные диски с фрикционным слоем. Однако не всегда они на стальной основе, иногда эти детали муфты изготавливают из прочного пластика. Диски прикреплены к ступице приводного вала.

Обычные стальные диски без трения устанавливаются в барабан, соединенный с ведомым валом.

Сцепление также содержит поршень и возвратную пружину. Под действием давления жидкости поршень давит на дисковый пакет, создавая между ними силу трения и передавая крутящий момент. После сброса давления пружина возвращает поршень, и сцепление отпускается.

Есть два типа многодисковых муфт: сухие и мокрые. Второй тип устройства частично заполнен маслом. Смазка важна для:

  • более эффективного отвода тепла;
  • Смазка деталей муфты.

Мокрое многодисковое сцепление имеет один недостаток — низкий коэффициент трения. Производители компенсируют этот недостаток увеличением давления на диски и применением новейших фрикционных материалов.

фрикционный механизм — это… Что такое фрикционный механизм?

 фрикционный механизм
friction mechanism

Шифр IFToMM: 1.1.39

Теория механизмов и машин. Терминология: Учеб. пособие. — М.: Изд-во МГТУ им. Н.Э. Баумана. Н.И. Левитский, Ю.Я. Гуревич, В.Д. Плахтин и др.; Под ред. К.В. Фролова. . 2004.

  • форма колебаний
  • функция положения

Смотреть что такое «фрикционный механизм» в других словарях:

  • ФРИКЦИОННЫЙ МЕХАНИЗМ — служит для передачи или изменения движения за счет сил трения между его звеньями. Применяют в тормозах, муфтах, бесступенчатых передачах и т. д … Большой Энциклопедический словарь
  • Фрикционный механизм (ФМ) — 3.9 Фрикционный механизм (ФМ): силовой узел СЭП, ограничивающий механическое усилие, развиваемое РШ при переводе. Источник: НБ ЖТ ЦШ 082 2003: Приводы стрелочные электромеханические. Нормы безопасности 3.9 Фрикционный механизм (ФМ): силовой узел… … Словарь-справочник терминов нормативно-технической документации
  • фрикционный механизм — служит для передачи или изменения движения за счёт сил трения между его звеньями. Применяют в тормозах, муфтах, бесступенчатых передачах и т. д. * * * ФРИКЦИОННЫЙ МЕХАНИЗМ ФРИКЦИОННЫЙ МЕХАНИЗМ, служит для передачи или изменения движения за счет… … Энциклопедический словарь
  • Фрикционный механизм — механизм для передачи или преобразования движения с помощью трения. К Ф. м. относятся фрикционные передачи (См. Фрикционная передача), фрикционные муфты (См. Муфта) и Тормоза, механизмы фрикционного зажима и разжима … Большая советская энциклопедия
  • ФРИКЦИОННЫЙ МЕХАНИЗМ — механизм, в к ром передача или изменение движения обусловлены силами трения между его элементами: фрикционная передача, фрикционная муфта, колодочный, ленточный или дисковый тормоза, клиновой зажим и т. д … Большой энциклопедический политехнический словарь
  • ФРИКЦИОННЫЙ — действующей под влиянием трения, трущийся. Полный словарь иностранных слов, вошедших в употребление в русском языке. Попов М., 1907. фрикционный (лат. frictio трение) тех. действующий под влиянием трения, трущийся, относящийся к трению; ф.… … Словарь иностранных слов русского языка
  • НБ ЖТ ЦШ 082-2003: Приводы стрелочные электромеханические. Нормы безопасности — Терминология НБ ЖТ ЦШ 082 2003: Приводы стрелочные электромеханические. Нормы безопасности: 3.5. Запирающий механизм (ЗМ): силовой узел СЭП, исключающий самопроизвольное перемещение РШ в направлении обратного хода (в сторону, обратную… … Словарь-справочник терминов нормативно-технической документации
  • pk-4294818749 — Терминология pk 4294818749: 3.5. 3апирающий механизм (ЗМ): силовой узел СЭП, исключающий самопроизвольное перемещение РШ в направлении обратного хода (в сторону, обратную предшествующему переводу, т.е. на размыкание) Определения термина из разных … Словарь-справочник терминов нормативно-технической документации
  • СТРУКТУРА МЕХАНИЗМОВ — см. также о словаре аксоид аналог скорости точки аналог углового ускорения звена а … Теория механизмов и машин
  • Устройство плёночного фотоаппарата — Основная статья: Плёночный фотоаппарат Содержание 1 Общие элементы конструкции 2 Внешние части и органы управления … Википедия

mechanism_machine.academic.ru

Применение – фрикционная передача

Применение фрикционных передач в настоящее время ограничивается средними и малыми мощностями, так как при больших моментах соответственно возрастают усилия прижатия и передачи получают значительные габариты.  

Применение фрикционных передач для больших мощностей приводит к соответствующему возрастанию усилий на валы и опоры и увеличению габаритов передачи. Фрикционные передачи не могут применяться в тех механизмах, где недопустимо накопление ошибок в углах поворота звеньев, что связано с наличием скольжения в этих передачах.  

Применение фрикционных передач для больших мощностей приводит к соответствующему возрастанию нагрузок на валы и опоры и увеличению габаритов передачи.  

Правомерно применение сооеных фрикционных передач г полностью уравновешенным. При необходимости большой редукции можно применять фрикционные волновые передачи, но они работают с существенной потерей скорости.  

В обычных случаях применения планетарных фрикционных передач, когда требуются значительное расширение диапазона регулирования фрикционной передачи и редуцирование чисел оборотов, применяются схемы, в которых передаточное отношение выражается разностью двух членов ( табл. 138), а не суммой. При этом целесообразно выбирать схемы, в которых ведомый вал соединяется с наиболее тихоходным элементом планетарной передачи – с водилом.  

В обычных случаях применения планетарных фрикционных передач, когда требуются значительное расширение диапазона регулирования фрикционной передачи и редуцирование чисел оборотов, применяют схемы, в которых передаточное отношение выражается разностью двух членов ( табл. 7), а не суммой. При этом целесообразно выбирать схемы, в которых ведомый вал соединяется с наиболее тихоходным элементом планетарной передачи – с водилом.  

Схемы фрикционных передач для постоянного передаточного отношения.  

Последнее является решающим для применения фрикционных передач, так как передачи зацеплением не допускают бесступенчатого регулирования.  

Вторым методом регулирования числа оборотов шнека является применение механической фрикционной передачи от электродвигателя с постоянным числом обо – ротов. Регулирование числа оборотов шнека шприцпрессов большего размера осуществляют при помощи вариатора скорости с клиновидными ремнями и шестеренчатой передачи. Такие вариаторы пригодны для передачи мощности до 110 кет, но при применении этих передач возникают затруднения при работе на низких скоростях из-за большой величины передаваемого вращающего момента. Обычно для предохранения узлов пресса от перегрузки применяют предохранительный срезной штифт или фрикционную муфту.  

Простейшим способом передачи работы между вращающимися валами является применение фрикционной передачи. Фрикционная передача осуществляется обычно при помощи двух гладких колес, прижимаемых одно к другому с определенной силой. Благодаря наличию этой силы при вращении ведущего колеса в месте соприкосновения колес возникает сила трения, через которую передается вращение ведомому колесу. Такую передачу называют фрикционной, а колеса – колесами трения.  

Большая величина силы Q является основным фактором, ограничивающим применение фрикционной передачи с цилиндрическими катками. Это наглядно видно из приведенного ниже примера.  

Большая величина силы Q является основным фактором, ограничивающим применение фрикционной передачи с цилиндрическими катками. Это наглядно видно из приведенного ниже примера.  

Большие нагрузки на валы и опоры и неизбежность проскальзывания между телами качения ограничивают применение фрикционных передач, несмотря на их существенные достоинства – простоту, бесшумность и возможность использования для бесступенчатого регулирования скорости.  

Схема цилиндрической фрикционной передачи.| Схемы фрикционных передач с постоянным передаточным числом. а – с цилиндрическими катками. Я – передача катками с клинчатым ободом. а – с коническими катками.  

Большие нагрузки на валы и опоры и неизбежность проскальзывания между телами качения ограничивают применение фрикционных передач, несмотря на их существенные достоинства – простоту, бесшумность и возможность использования для бесступенчатого регулирования скорости. Фрикционные передачи с постоянным передаточным числом применяют преимущественно в кинематических цепях приборов.  
