Как своими руками сделать печь под казан из автомобильных дисков

Покупка казана для приготовления еды на костре не вызвала у меня проблем, а вот дальнейшая его эксплуатация на мангале была не очень удобной. Поэтому я решил исправить ситуацию и обеспечить собственную безопасность при варке еды на костре – я изготовил печь для казана своими руками из дисков от старенького автомобиля. Предлагаю пошаговую инструкцию каждого этапа работы.

Источник eco-kotly.ru

Форма и размер

Собираясь сделать металлическую печь для казана своими руками, обычно выбирают простую форму:

Цилиндр;
Квадратная или прямоугольная призма;
Редко, шестигранная и с большим количеством граней призма.

Итак, призма или цилиндр?

Призму легко гнуть или собрать из кусков-граней, но такой печи обязательно понадобиться верхний лист с ровным кругом под казан.

Сворачивать цилиндр без вальцов сложно. Просто подгибая лист можно свернуть цилиндр, но поверхность будет немного неровной, в заломах. Но то что верхний лист с кругом для цилиндрической печи необязателен – неоспоримый плюс

Важно сделать печь по диаметру под казан

И также надо решить, это нужно или нет делать дымоход. Именно дымоход как трубу. Обычно, отдельный дымоотвод делают, чтобы уменьшить задымление вокруг казана. При высокой трубе и хорошей тяге это работает.

Печи промышленного изготовления

Современная промышленная печь под казан, как правило, является хорошо продуманным и грамотно засчитанным изделием. Они имеют оптимальные размеры, предельно функциональны и изящно выглядят.

Примерами могут служить печи: Самарканд, Везувий и Самобранка

Печи изготовлены из стали и оснащены выдвижным зольником, который можно извлечь даже во время горения. Колосниковая решетка у каждой из них чугунная.

Промышленные печи могут укомплектовываться дополнительными приспособлениями и оснасткой. В комплект входят: набор для барбекю, казан, приспособление для горячего копчения, совок и труба дымохода, если это предусмотрено конструкцией.

Процесс создания

Сооружение печного устройства из дисков своими руками начинается с преобразования дисков в необходимые конструктивные детали.

Начинают подобные метаморфозы с диска, который будет являться верхним отсеком изготавливаемой печи

Его располагают так, чтобы крепежная часть находилась вверху. Далее по отверстиям крепления «болгаркой» вырезается круговое отверстие и вырезанное содержимое удаляется. Размеры круга определяют применительно к имеющемуся казану, что позволит достичь устойчивости этой специфической посуды. Отверстие непременно должно быть идеально круглым, и поэтому все огрехи исправляются немедленно.

Диск для нижнего отсека печного устройства устанавливается крепежной площадкой вниз. Затем на нем размещают верхний, и их сопрягающиеся кромки тщательно провариваются по кругу.

В итоге должна получиться сваренная конструкционная заготовка

Переходим к системе топочной камеры. Для ее создания в основании вырезается фрагмент прямоугольный формы. Его ориентировочные размеры в сантиметрах равны ~ 20х12 (для дисков от легковушек). При разметке расположения топочной камеры необходимо сделать отступ ~ 2 см от нижней кромки диска. Подобное ухищрение гарантированно обеспечивает не только высокую жесткость конструкции, но и облегчает эксплуатацию топки.

Вырезанный для топочной камеры фрагмент диска сохраняется. В дальнейшем он послужит отличной дверцей топки.

После завершения операции формирования топочной камеры можно выбрать два варианта печки под казан из дисков. Один из них предельно прост, а вот второй потребует некоторых дополнительных деяний.

Вариант 1

Это простейший вариант печки из дисков, своими руками изготовленный.

Вполне очевидно, что этот вариант не требует никаких дополнительных манипуляций с конструкцией. Печка для казана вполне готова к эксплуатации даже с открытой печной камерой. Однако тягу придется регулировать путем прикрытия топочного отверстия подручными материалами, например – листом железа. Подставка для такого варианта печного устройства абсолютно не нужна и конструкция может располагаться прямо на земле. Но следует помнить, что такая простейшая вариация потребляет более значительное количество дров.

Хотя для загородных поездок подобный облегченный вариант является самым оптимальным решением

Вариант 2

При желании и должном старании вполне возможно изготовить более совершенную модель, и печь для казана из колесных дисков будет выглядеть более презентабельно. Примером может служить следующий образец:

В этом варианте присутствуют дополнительные элементы конструкции, которые облегчают эксплуатацию печного устройства и придают ему более эстетичный вид. Это:

Дверца топки. Они изготавливаются из вырезанного ранее фрагмента нижнего диска. Его обрабатывают, шлифуют, приваривают петлю крепления. Ручкой такой дверцы может служить обычный болт.
Лапки устойчивости. Для надежности конструкции можно приварить к нижней кромке диска-основания несколько лапок устойчивости. Вполне подойдут отрезки профильных труб или полосовой стали. Если процесс приготовления пищи осуществляется в помещении, то такую печь необходимо установить лапками на металлический лист. Такая подставка обеспечит противопожарную безопасность.
Ножки. Если вариант с лапками устойчивости не особо привлекателен, то к конструкции можно приварить ножки. Это позволит поднять печь из дисков для казана на такую заданную высоту, которая явно обеспечит более комфортное приготовление пищи. Ножки изготовляются, как правило, из профильных труб.
Ручки. К созданной печной конструкции желательно приварить ручки. Они обеспечат удобство переноски. Их можно сделать маленького размера, а можно изготовить и большими фигурными. Для ручек применяются отрезки стальных полосок или стали-катанки.

На этом этапе можно считать, что для этого варианта печи все монтажно-сборочные процессы завершены.

Примечательно, что ни для первого варианта, ни для второго абсолютно не нужна печная труба.

Готовые печи обоих вариантов необходимо растопить и прокалить в «холостом» режиме. Это позволит выявить изъяны сборки и полностью удалит старую краску.

Далее готовая печка для казана тщательно зачищается и красится огнеупорной краской.

Вполне очевидно, что печка под казан из автомобильных дисков абсолютно не требует ощутимых финансовых затрат, материалов и времени, а также элементарна в своем воплощении.

Материалы

Наша печка под казан из автомобильных дисков будет состоять из 3-х дисков с размещением большого размера посуды на тыльной стороне диска. Для отведения дыма предусматриваем установку трубы. Такая конструкция вызовет небольшие потери тепла, но поможет повару не задыхаться от дыма во время готовки. Казан будет погружаться в печь на 2/3 высоты, поэтому потребуется сделать печь из 3-х секций.

Для работы необходимо:

Наименование	Количество
Колесные диски	3 шт
Для ручки на дверцу	Пруток, диаметром 8-10 мм, длиной 200 мм
Ручки для переноски печи	2 детали из прутка длиной 250 мм
Для петли и защелки	Пруток: 2 детали по 100 мм. Профиль 20 мм – 4 детали по 50 мм
Труба стальная для дымохода	Отвод из трубы диаметром 50 мм. Отрезок трубы с козырьком, длиной 1,5-2 м.

Подойдут такие диски

Если печь необходимо приподнять для удобства приготовления пищи, можно приготовить 4-е ножки из уголка или профильной трубы одинакового размера.

Как сварить своими руками

Итак, приступим.

Боковые поверхности

Первая задача, это свернуть цилиндр из листа.

Есть два способа, без использования вальцов:

Приварив край листа к оправке нужного диаметра, нагревая и обстукивая молотком по форме оправки, добиться цилиндрической формы.
Задав лист отгибать на небольшой угол, потом немного сдвигать лист и зажав снова отгибать на небольшой угол. Продолжать пока не получится цилиндр.

Ширина заготовки – длина окружности (P=πd – где d – диаметр под казан) плюс по 8-10 см с обоих краёв.

Для дверцы сделайте вырез примерно 30х20 см. Вырез под дверку делается у самого низа, без отступа.

С противоположной стороны, но вверху, отступив от верхнего края 5-10 см, сделайте вырез под трубу или круглый диаметром 100-150 мм, или квадратный не менее 100х100 мм.

Важно! Размер выреза под дымоход выбирайте под трубу

Нижний лист

Мы рекомендуем заготовку для нижнего листа взять с запасом, а потом подровнять до нужной формы.

Спереди нижний лист должен выступать на 10-15 см.

Верхний лист

Для цилиндрической печи с диаметром по казану мы можем не делать верхний лист.

Но если вы чувствуете себя в силах сделать ровное отверстие под казан (диаметром более 350 мм), то можно сделать и прямоугольную в плане печь и цилиндрическую большего чем казан диаметра.

Верхний лист приваривается как можно симметричнее, а после обрезается по размеру печи и зачищается по шву.

Мелкие детали

По низу дверки сделайте ряд из 5-7 отверстий диаметром 15-20 мм.

Для дверки потребуются петли и защелка.

Петли можно сделать из гаек и болтов, кусков арматуры, обрезков листовой стали.

Пример защелки можно посмотреть на фото.

Для переноски печи удобно сделать пару ручек из прутка 10 мм.

Ножки хорошо сделать из уголка и закрепить болтами к нижнему листу печи. При необходимости их можно снять с остывшей печи.

Дымоход

Высоту дымохода больше 1,5 м делать смысла нет. В нашем случае труба нужна лишь убрать дым из зоны готовки.

Делать грибок или колено сверху дымохода не нужно. Такие детали устанавливают для защиты печи от осадков (что для такого типа печи неактуально), а тягу снижают.

И всё же, если вы будете использовать печь стационарно, достаточно сделать крышку на дымоход или снимать с печи трубу.

Для крепления трубы впечь вваривается стакан 10-15 см, размером под трубу.

Финишная отделка

Соберите печку и проверьте: всё ли ладно? Если нет исправьте.

Нужно удалить зазубрины и острые края.

Работы с печкой завершим покраской.

Перед покраской очистите печь снаружи от ржавчины и покрасьте составом для металлических печей.

Этапы и инструкция по изготовлению

Схема и размеры

Принимаем за основу использование стальной трубы сечением 250 мм и высотой печи 450 мм.

По этим размерам сделайте чертеж и можно начинать изготавливать печь для казана из трубы своими руками.

Схема и размеры печки под казан из трубы

Материалы и их количество

Потребуется приготовить:

Материал, толщина в мм.	Размеры в мм.
Водопроводная труба, сечением 250	Отрезаем болгаркой отрезок 450
Отрезок листа, толщиной 4	255/255
Уголок с полкой 40	4 шт по 400
Петельки для дверцы	2 шт
Для изготовления ручек	Полоса стали 50/4 длиной 250 мм – 2 шт

Для изготовления ручки на дверцу подготовьте пруток толщиной 6-8 мм длиной 200 мм.

Инструменты

Чтобы сделать печь под казан из трубы понадобится подготовить оборудование и слесарные инструменты:

сварочный аппарат;
электроды АНО-21 или МР-3;
болгарка с зачистным и отрезным кругом;
электродрель с набором сверел по металлу;
набор слесарных инструментов;
рулетка и разметочный карандаш;
верстак с тисками или небольшие настольные тисочки;

Приготовив все составляющие, можно начинать делать печь для казана из металла своими руками.

Изготовление печки

Все работы разделены на несколько этапов:

Отрезав необходимую по длине заготовку из трубы, кромки выравниваются болгаркой с зачистным камнем. Затем напильником зачищаются заусеницы, особенно верхней части конструкции.

Важно! Если казан не погружается на необходимую глубину, можно вверху вырезать небольшие сегменты и разогнуть верх трубы. При этом добиваемся погружения посуды до необходимой отметки.. На ровную поверхность выкладывается лист металла для донышка, сверху устанавливается труба и распределяется по центру основания

Теперь труба прихватывается в 4 местах через 900. Проверяется правильность установки трубы на основу. Стык проваривается в один проход

На ровную поверхность выкладывается лист металла для донышка, сверху устанавливается труба и распределяется по центру основания. Теперь труба прихватывается в 4 местах через 900. Проверяется правильность установки трубы на основу. Стык проваривается в один проход.

Затем оббивается шлак и проверяется качество шва. Здесь не нужна полная герметичность шва, но лучше подварить места с прожогами и дырками. Заготовку необходимо остудить.

Разметив от низа по кругу на расстоянии 100 мм от дна места крепления ножек из уголка, они устанавливаются через 900, одна полка зарезается для лучшей стыковки с трубой и ножка прихватывается под углом к трубе 250-300.

Нижние полочки уголка подрезаются так, чтобы ножка касалась поверхности пола плоскостью. Внизу, для устойчивости печи, подвариваются небольшие отрезки листовой стали. Эти пятаки обвариваются только с внутренней стороны.

От низа размечается отверстие дверки для закладки дров. Ее можно сделать разной формы. Самый простой вариант – прямоугольник из листа стали. Но лучше использовать вырезанную из трубы деталь. Размер проема – 150/200 мм. Дверку навешивают на небольшие петельки. Из прутка делается простой шпингалет для ее фиксации в закрытом положении и приваривается к дверке.
Из полосы необходимо сделать ручки для переноски печи. Для этого разметив с каждой стороны заготовки 50 мм, зажимаем их в тисках и загибаем с помощью молотка. Необходимо выдержать приблизительный угол загиба 900.

Затем разметив на боках трубы места крепления, их прихватывают. Убедившись в правильном расположении ручек, приваривают к основанию.

Болгаркой и напильником зачищаются все места сварки, заусеницы на деталях. Все выступающие участки листа по донышку сначала срезаются, потом шов обрабатывается болгаркой с зачистным камнем.
При желании печь можно покрасить жаропрочной краской. Для этого необходимо предварительно обезжирить все поверхности растворителем.
Печка для казана из трубы своими руками готова.

Конструктивные особенности печи из колесных дисков

Печь для бани своими руками из старых машинных дисков – оптимальный вариант. По сравнению с металлическими магазинными печами, они дешевы, просты в конструкции и способны прослужить не меньший срок, чем покупные печки.

Особенности конструкции печи:

Небольшой размер.
Простота сборки.
Используемый материал крепкий, прочный устойчивый к повреждениям.
Круглая форма колес – оптимальная форма для банной печи.
Для растопки летом требуется всего пара поленьев (предпочтение стоит отдавать заранее приготовленным дровам из дуба).
Печь быстро остывает: в зимние холода процесс остывания печи занимает примерно 2 часа.
Во время топки можно мыться в бане, так как в этой конструкции отсутствует накопление угарного газа.
Возможность использовать разный материал для растопки бани.

Благодаря разной величине колес, можно выбрать размер будущей печи. Если требуется банная печь приличного объема, то идеальный вариант – печь для бани из дисков любой модели грузового автомобиля.

Несколько способов изготовления пошагово

Самая легкая в исполнении модель – это одинарный очаг из диска колеса своими руками. Конструкция сделана из одного колеса с подставкой.

Алгоритм действий:

Вырежьте внутреннюю стенку, сделав колесо напоминающим бочку.
Если в заготовке есть отверстия – заделайте их. Возьмите шайбы, закройте ними дырки и приварите их.
Закройте пласт, но не забудьте оставить отверстия, через которые будут продуваться угли.
Приварите 4 ножки ко дну диска.
Очистите все швы, отшлифуйте срезы.
Вырежьте небольшое окно, чтобы у вас была возможность наблюдать за огнем и чистить топку.
Приварите ручки, чтобы мангал можно было переносить с места на место.

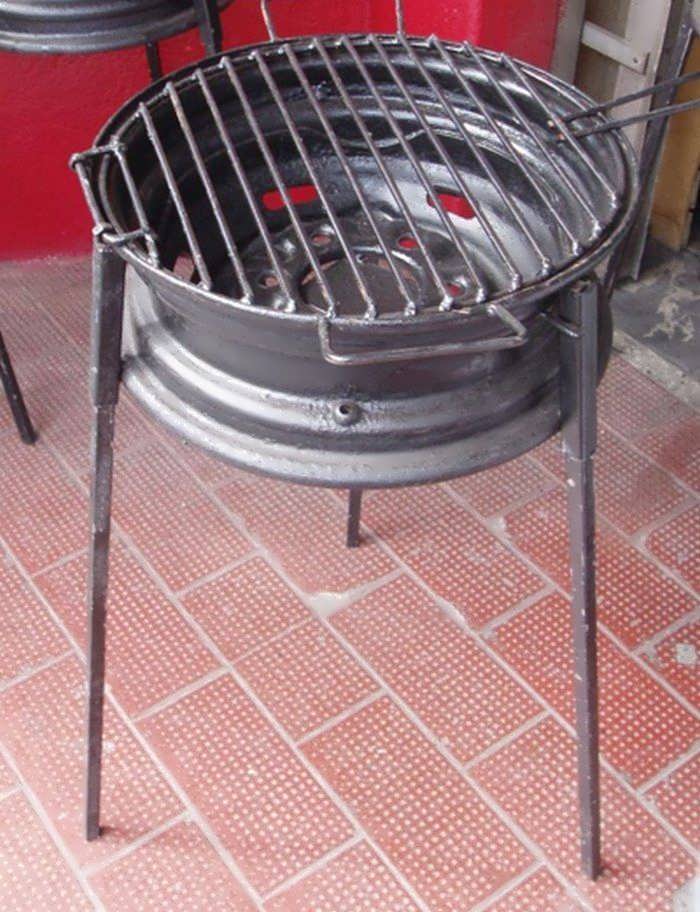

Гриль из диска колеса своими руками фото

Как сделать двойной мангал из штампованных дисков своими руками?

Подберите два колесных диска. Размер выбирайте исходя от габаритов казана – 15 или 13.
Возьмите один диск и отметьте линию по кругу, по которой будете делать разрез. Чертите сверху над отверстиями.
Вырежьте нарисованный круг аппаратом для сварки. Отрезанную часть можно использовать как крышку. Также она может выступить как подставка под казан.
Подготовьте сварочный аппарат. Возьмите второй диск и заварите большое отверстие по центру, заранее подготовленным отрезком из металла.
Установите один диск на второй и приварите их друг ко другу.
Если шов после сварки получился грубым, его можно поправить с помощью болгарской пилы. Сточите и срежьте все выступающие неровности.
Нарисуйте контуры будущей дверцы, что будет открывать топку. Вырежьте ее по отмеченной черте, оставляя четвертую сторону.
Дверцы нуждаются в петле. Ее можно соорудить с помощью одного болта. Возьмите болт, срежьте его верхушку и найдите две гайки по размеру.
Первую гайку приварите к дверце, вторую – к мангалу.
Вкрутите болт в резьбу одной и второй гайки. Если есть желание, то петель можно сделать несколько.
Сделайте ручку для дверцы. Найдите любой симпатичный кусок металла и приварите его.
Также не забудьте сделать ручки для всей конструкции, чтобы облегчить ее транспортировку и перемещение.
Чтобы дым покидал топку равномерно, сделайте несколько ровных отверстий по диаметру конструкции.

Ножки для мангала

Приготовьте ножки для конструкции, чтобы сделать ее устойчивой. Если вы делаете мангал для дачи, то просто приварите их к изделию. Но если вам нужен разборной механизм, то подставку можно сделать съёмной.

Подготовьте несколько отрезков профиля, которые станут пазами для ножек (3 или 4). Они должны быть больше по размеру. Приварите их к основной конструкции на равных расстояниях друг от друга. Угол наклона должен быть одинаковым.
Отрежьте несколько равных ножек из металлического прямоугольного профиля.
Проверьте как вставляются отрезки в пазы. Если их трудно вставить, подточите края с помощью болгарской пилы, а после забейте в крепления молотком. Печка под казан своими руками готова.

Как приварить к мангалу ножки из дисков авто

Внимание! Лучшая длина для ножек – 45-50 см.

Еще одна вариация самодельной печи – это коптильня. Для сбора конструкции вам понадобится два колесных диска. Как сделать печку из колесных дисков?

Алгоритм действий:

Приставьте два основания друг ко другу.
Не вырезайте центральную часть из верхнего колеса. Она будет крышкой, удержит дым, и станет системой отвода. Это готовая подставка под казан из автомобильных дисков.
Вырежьте основание из нижнего диска и приварите две части, сделав их одним целым.
С помощью сварки прикрепите ножки.
По центру мангала отметьте дверцу и вырежьте ее. Петлю сделайте по тому способу, который описан выше.

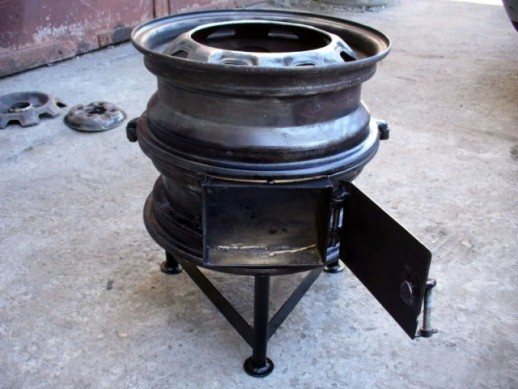

Фото: Печка из колесных дисков

Декорирование мангала

Чтобы изделие имело симпатичный вид, его нужно покрасить. Избавьтесь от старой краски, с помощью обжига всей конструкции. Остатки покрытия счистите наждачной бумагой или шкуркой. Далее возьмите термостойкую краску и покрасьте мангал в любой цвет. Черный выглядит достойнее всего.

Фото готовых самодельных мангалов:

Как сделать мангал из дисков

Для тех, кто решил сделать мангал из автодисков своими руками, необходимо подготовить следующие инструменты и материалы:

металлическую щетку для зачистки ржавчины;
болгарку;
сварочный аппарат;
молоток;
дрель;
куски металлического листа, сетки, проволоки;
арматуру или профильные трубы для ножек;
элементы декора (по желанию).

Этапы работ

Последовательность работ для изготовления простой конструкции из одного автодиска:

Подготовить диск, тщательно зачистив от ржавчины и грязи.
Вырезать внутреннюю зону с одной стороны.
Приварить дополнительную пластину и сетку, чтобы угли не выпадали (в том случае, если в днище слишком много отверстий или же они очень крупные, продолговатой формы).

Все просветы в днище закрывать не нужно, так как объем должен продуваться.

Изготовить ножки, отрезав 3 куска трубы длиной 45 см, и приварить их.
Изготовить из арматуры и приварить ручки для переноски.
Протопить печь для того, чтобы внутри выгорела старая краска.
Покрасить мангал жаростойкой краской.

Правила создания

В любом случае при соблюдении некоторых важных правил создание твердотопливной печки из дисков автомобиля будет возможной и успешной. Такую конструкцию вы сможете эксплуатировать в небольших нежилых помещениях, таких как дачный дом, мастерская и т. д

Важно внимательно изучить такие особенности:

Важно, чтобы сварной шов оставался высококачественным и с визуальной точки зрения. Избегайте появления видимых дефектов в виде трещин, брызг, раковин, пузырей и прочих неровностей. За один раз сваривают две сопряженные заготовки

Проводить варку всей конструкции категорически запрещено. После успешного завершения проводки каждого шва сваренные детали оставляют на некоторое время для рассасывания остаточных внутренних напряжений. На каждый килограмм массы требуется от трёх минут. Готовую печь после суточной выдержки на рассасывание тех же напряжений дополнительно прогоняют (если речь идёт о стационарной печке, то подобное действие занимает около трёх часов. Переносные уличные нуждаются в часовом прогоне).

На протяжении этого периода происходит и отжиг печи. Если в процессе обработки появляются мелкие дефекты сварки, не больше двух швов, их можно устранить спустя сутки, после чего прогон повторяют.

Преимущества и недостатки мангалов из автомобильных дисков

Преимуществ у самодельных конструкций намного больше, чем недостатков, ведь диск представляет собой практически готовую шашлычницу.

Преимущества:

Главное преимущество – создание не требует капитальных затрат. Старые автодиски приобретают по цене металлолома.
Мангалы из дисков автомобиля достаточно долговечны, так как сделаны из толстой стали, стойкой к воздействию внешних агрессивных факторов. Они не ржавеют и хорошо переносят высокую температуру.
Быстро греются, имеют высокую теплоотдачу.
Материал при нагреве не выделяет запаха и вредных веществ.

Среди минусов:

Технология сварки этого материала требует опыта. Для получения качественного шва проваренный участок нужно подвергать «отпуску» для снятия внутренних напряжений, иначе изделие может дать трещину.
Круглая форма мангала не обеспечивает равномерной прожарки: по краям мясо прожаривается слабее, чем в центральной части шампуров.
Из-за подобной геометрии значительно ниже производительность. Много мяса на шампурах за один раз пожарить не получится. Однако этот минус компенсируется применением круглой решетки, превращая мангал в барбекюшницу.

Правила использования и обслуживания

Сразу на только что сделанной печке готовить блюда нельзя. На автомобильных дисках остается краска, масло или тормозная жидкость. Поэтому сначала печку прокаливают, чтобы очистить приспособление от остатков. Иначе при сгорании они будут выделять неприятный запах, которым пропитается пища. Для этого топку полностью заполняют дровами, закладывая их через верх. С помощью специальной жидкости разжигают огонь и дают топливу прогореть до конца.

После полного остывания печки золу высыпают. Стенки конструкции очищают щеткой по металлу и наждачной бумагой от остатков краски. После такой чистки на печке можно готовить плов, шашлык или другие вкусные блюда.

Для приготовления пищи топливо закладывают через дверцу. Добавив немного щепок и коры деревьев, разжигают пламя спичками. Поступающий из нижних отверстий кислород питает пламя, а дым уходит в дымоход. Благодаря удачной конструкции, будет хорошая тяга и подходящие условия для приготовления еды.

Важно!

Во время приготовления еды не подкладывают большие порции дров

Важно поддерживать тепло равномерно. Сильное пламя только испортит блюдо и еда пригорит

После завершения процесса дожидаются остывания печки и приступают к ее очищению. Мелкая зола и остатки топлива выпадут самостоятельно через отверстия в нижнем диске. Чтобы освободить устройство от крупных остатков топлива, его переворачивают и вытряхивают их через дверцу.

Этапы работы

После подготовительной части можно смело приступать к изготовлению конструкции.

Первый этап

Берем три диска и вырезаем серединку с помощью болгарки. Процесс может занять длительное время, поскольку диски имеют неровную форму, из-за чего к середине добраться сложно.

Вырезать сердцевину диска достаточно затруднительно, но необходимо

Второй этап

Следующим этапом будет сварка. К нижнему колесному диску привариваем металлический квадратный лист. Он должен выходить за стенки диска, чтобы горящий уголь или искра из печи выпали именно на него. Это гарантия пожарной безопасности.

Свариваем диски между собой по кругу. Нужно быть внимательным, чтобы не оставить не сваренных дырок, через которые дым из буржуйки будет выходить наружу. А также завариваем все отверстия под клапан для камеры.

Свариваем швы

Третий этап

Далее, вырезаем дверцы для топливника и зольника. Рекомендуем вырезать отверстие под зольник в самом нижнем диске, а под топливник во втором снизу. Металлические куски, которые остаются, можно использовать как дверцы. Отверстие для поддувала не делается, чтобы тяга шла хорошо, можно приоткрывать дверцы зольника или топки.

Монтаж трубы дымохода. Привариваем трубу в центр самого верхнего диска или же на лист железа, который можно приварить к верхнему диску. Во втором случае ваша буржуйка будет более пожаробезопасной и надежной.

Четвертый этап

Покрытие печи специальной краской

Последний шаг – это установка буржуйки на основание. Его высота может равняться высотой одного кирпича, поскольку вся печь весит не очень много. Сначала нужно сделать квадратную опалубку из кирпичей и залить ее цементным раствором. После того как раствор высохнет, можно смело устанавливать буржуйку.

Чтобы печь прослужила дольше, а металл не поддавался коррозии, рекомендуем покрыть буржуйку специальной краской, что сможет выдерживать постоянные высокие температуры. Особенно хорошо нужно прокрасить верхнюю часть конструкции: именно там постоянно испаряется влага, поэтому металл становится более уязвим к потере своих свойств.

В итоге из поддержанных материалов у вас получится отличная надежная буржуйка, которая будет обогревать помещение не хуже, чем новая.

Как сделать печь из колесных дисков

Для начала колеса подготавливают к сварке. С одной из деталей целиком срезают лицевую сторону, чтобы дать доступ теплу в участок, где будет готовиться пища, и помочь его равномерному распределению. Со второй деталью поступают аналогичным образом. Третий диск оставляют без изменения. Чтобы не запутаться, лучше отметить последовательность дисков маркером или мелом.

Нижний диск кладут на ровную поверхность лицевой частью вниз. На ней устанавливают среднюю часть. Вниз должна быть обращена внутренняя часть диска. Приваривают в четырех местах. Затем устанавливают верхнюю деталь, развернув ее вниз лицевой стороной. Снова сваривают в четырех местах. Еще раз проверяют правильность сборки, чтобы части располагались строго вертикально, и начинают обваривать конструкцию.

Чтобы детали не деформировались, сварку выполняют пошагово. Проварив отдельный участок, деталь разворачивают на 90 градусов и заваривают там небольшой отрезок, затем снова разворачивают. Постепенно так заваривают оба шва.

Качество соединения проверяют после отбивки шлака. Если имеются какие-то дефекты, исправляют их. Затем устанавливают на болгарку круг для зачистки и устраняют неровности на местах срезов и соединений.

После этого приступают к выполнению дверцы для закладки топлива. От нижнего края будущей печки отступают 20 см и размечают прямоугольник высотой 18 см и длиной 20 см. Болгаркой по линии разметки вырезают проем. Отрезанную часть не выбрасывают. Из нее делают дверцу. С трех сторон детали приваривают проволоку сечением 6 мм. В средней части окна с оставшейся стороны приваривают деталь из профильной трубы. Прут для петли вставляют во вторую деталь из профиля и прихватывают с одного края.

Важно!

Конструкция дверцы может быть самой разной. Возможные варианты можно посмотреть на фото.

Готовую дверцу устанавливают на место и приваривают к диску вторую петлю. С другой стороны, приваривают к дверце ручку П-образной формы. Из прута и профиля делают шпингалет и приваривают его к дверце. Для увеличения высоты мангала снизу приваривают 3 или 4 ножки под маленьким углом. Чтобы металл лучше прилегал, его срезают под углом.

Напротив дверцы делают дымоход. Для этого размечают отверстие в верхней части средней детали по размеру трубы и прорезают его электросваркой. Готовый отвод вставляют в отверстие, направляя трубу вверх. Она должна вставляться заподлицо с основной частью. Стык обваривают по кругу. Затем все швы и срезы зачищают болгаркой.

Из металлического прута делают ручки, чтобы переносить печку. Для этого его зажимают в тисках и сгибают, чтобы получился прямоугольник. Затем на основной части печки делают разметку и приваривают ручки с противоположных сторон.

https://youtube.com/watch?v=TglZjwMyJyg

Этапы и инструкция по изготовлению

Схема и размеры

Принимаем за основу использование стальной трубы сечением 250 мм и высотой печи 450 мм.

По этим размерам сделайте чертеж и можно начинать изготавливать печь для казана из трубы своими руками.

Схема и размеры печки под казан из трубы

Материалы и их количество

Потребуется приготовить:

Материал, толщина в мм.	Размеры в мм.
Водопроводная труба, сечением 250	Отрезаем болгаркой отрезок 450
Отрезок листа, толщиной 4	255/255
Уголок с полкой 40	4 шт по 400
Петельки для дверцы	2 шт
Для изготовления ручек	Полоса стали 50/4 длиной 250 мм – 2 шт

Для изготовления ручки на дверцу подготовьте пруток толщиной 6-8 мм длиной 200 мм.

Инструменты

Чтобы сделать печь под казан из трубы понадобится подготовить оборудование и слесарные инструменты:

сварочный аппарат;
электроды АНО-21 или МР-3;
болгарка с зачистным и отрезным кругом;
электродрель с набором сверел по металлу;
набор слесарных инструментов;
рулетка и разметочный карандаш;
верстак с тисками или небольшие настольные тисочки;

Приготовив все составляющие, можно начинать делать печь для казана из металла своими руками.

Изготовление печки

Все работы разделены на несколько этапов:

На ровную поверхность выкладывается лист металла для донышка, сверху устанавливается труба и распределяется по центру основания

От низа размечается отверстие дверки для закладки дров. Ее можно сделать разной формы. Самый простой вариант – прямоугольник из листа стали. Но лучше использовать вырезанную из трубы деталь. Размер проема – 150/200 мм. Дверку навешивают на небольшие петельки. Из прутка делается простой шпингалет для ее фиксации в закрытом положении и приваривается к дверке.
Из полосы необходимо сделать ручки для переноски печи. Для этого разметив с каждой стороны заготовки 50 мм, зажимаем их в тисках и загибаем с помощью молотка. Необходимо выдержать приблизительный угол загиба 900.

Болгаркой и напильником зачищаются все места сварки, заусеницы на деталях. Все выступающие участки листа по донышку сначала срезаются, потом шов обрабатывается болгаркой с зачистным камнем.
При желании печь можно покрасить жаропрочной краской. Для этого необходимо предварительно обезжирить все поверхности растворителем.
Печка для казана из трубы своими руками готова.

Изготовление дымохода

На тыльной стороне можно врезать отрезок трубы для дымохода. В этом случае дым будет уходить по трубе и не щипать глаза повару. В печи вырезается отверстие по диаметру трубы с помощью электросварки на высоте 150 мм от верха печи.

Дымоход

Затем из трубы делается отвод под 900. Заведя его в отверстие, делается 3 прихватки, приваривается правильное положение отвода и он проваривается в 1 проход. Затем на него одевается труба длиной 1,5-2 м, вверху которой устанавливается защитный козырек. Теперь газы отводятся сразу вверх.

Мнение эксперта Павел Круглов Печник с 25-летним стажем

Увеличить тягу можно простым способом. Внизу печи просверлить ряд отверстий диаметром 8-10 мм для вентиляции печи. Но лучше сделать дополнительный паз с ящиком. Он будет служить как зольный ящик и поддувало. В этом случае облегчают обслуживание печи и препятствуют выпадению угольков из отверстий.

Готовая конструкция печки под казан из трубы

Используемые материалы

При создании дисковой печной конструкции используется минимум легкодоступных материалов. Это всего лишь:

Металлический профиль для ножек.
Гладкая катанка. Она пригодится при создании ручек печи.
Петли для дверцы.
Болт, который послужит ручкой дверцы.
Отрезок листа металла. Его приваривают к днищу печки для прикрытия лишних отверстий.
Сами диски – 2-е штуки.

Диски непременно должны быть только штампованными. Литые же модели содержат сплавы алюминия и поэтому очень недолговечны
Для мобильной версии печей вполне подойдут диски от старых легковушек, а для печей стационарной конструкции можно применить диски и от малотоннажных грузовиков. Такая крупногабаритная стационарная печка для казана дополнительно послужит и прекрасным мангалом, и великолепной барбекюшницей.

Материалы и оборудование для изготовления

Получить самодельную печь возможно после приготовления нужных комплектующих и дополнительных приспособлений.

Изготовление печи для бани предусматривает применение следующих материалов и инструментов:

сварочный аппарат с электродами;
болгарка, на которой установлен отрезной круг для металла;
металлические листы (оптимальная толщина 8 мм);
труба для отвода дыма, диаметром 160 мм;
навесы для дверцы;
швеллер;
огнестойкий кирпич;
глина, песок для приготовления раствора;
перчатки и очки для персональной защиты.

Основной составляющей для печи выступают 4 обода из грузового автомобиля, например, ЗИЛ-130. Они позволяют создавать топку, диаметром 50 см. Такая конструкция будет иметь стенки, толщиной 1 см.

Перед тем, как сделать печку из дисков, нужно знать почему применяется именно 4 штуки.

Каждый элемент исполняет свою роль:

первый – в нем располагается кирпичная топка. Помещение топлива проводится через дверку, которая на нем монтируется.
второй – предназначен для камней. Раскаленные камни помогают производить пар после того, как на них попадает вода.
третий – производит обмен тепла между печкой и помещением. Благодаря этому удается поддерживать нужную температуру.
четвертый – подогревает воду.

Схема печи

Печка из дисков для бани делается просто. Для ее создания требуется наличие следующих строительных принадлежностей:

Резак для металла либо болгарка.
Аппарат для сварки, электроды.
Специальные элементы для защиты: краги – для ног, очки – для глаз.
Две металлические трубы длиной 50 см, с толщиной всего в 5 мм и диаметром в 16 см.
Лист из железа 8 мм.
Крупные болты с гайками.
Кирпич, стойкий к огню.
Глина, цемент для кладки.
Железный лист с толщиной в 8 мм.
Крупного размера болты с гайками.
Огнестойкий кирпич.
Глина, раствор из цемента и бетона.
4-6 швеллера.

Необходимые материалы и инструменты

Перед тем, как приступить к работе по изготовлению мобильной печки, необходимо просчитать ее размеры и определить расход материала. С этой задачей поможет справиться сводная таблица.

Наименование материала	Типоразмер	Количество	Деталь	Примечание
Диск колеса	13”	3 штуки	Кожух печи	Допускается замена на диски большего диаметра
Пруток	D8x200	1 штука	Ручка на заслонку*	Допускается замена на D10
Пруток	D8x250	2 штуки	Ручка для транспортировки	Допускается замена на D10
Труба	D50х1,5×1500	2 штуки	Дымоход	—

* Материал для задвижки, шарнирных петель подбирается по месту из наличия.

Базовый набор инструментов включает:

сварочный аппарат;
угловую шлифмашинку;
набор насадок по металлу;
набор слесарных инструментов;
слесарные тиски.

Расходные материалы:

сварочные электроды;
отрезные диски;
зачистные диски;
средства индивидуальной защиты.

Важно соблюдать правила ТБ и работать только исправным инструментом

Какие печки можно сделать из автомобильных дисков?

На данный момент домашние умельцы изобрели несколько разновидностей железных печек, собранных из колесных дисков. Их можно разделить по сферам применения:

отопительные;
банные;
для приготовления пищи, в том числе чтобы жарить шашлык.

Эти автомобильные детали привлекательны в первую очередь толщиной металла. Корпус дровяной печи из стального диска прогорит очень нескоро, особенно если взять колесо от грузового автомобиля. Последние, как правило, используют для изготовления банных печей, поскольку они отличаются большими размерами и толщиной металла. Для банной печи, часто работающей в экстремальных условиях, это немаловажный фактор.

Из дисков от легковых и коммерческих автомобилей может получиться как хороший дровяной отопитель в гараж, так и небольшая печка для шашлыка. Разберем их все по порядку.

Дополнительные рекомендации

Для того чтобы подставка под казан из автомобильных дисков стала более удобной и практичной в использовании, необходимо позаботиться о специальных возможностях:

Дополнительную устойчивость сборке можно придать с помощью ножек. На их изготовление идет профилированный прокат, который режется в размер. Заготовки привариваются к боковинам печи или днищу и фланцам. Тренога – лучший вариант с точки зрения устойчивости и экономичности. Хорошим решением будет изготовление отдельной подставки под печку из дисков автомобиля для казана. Ее преимущество в том, что она не связана жестко с основной конструкцией и сможет служить опорой для чего угодно. При наличии подставки профилированное днище нижней секции будет работать как колосник. Это заметно увеличит тягу и повысит температуру свода. Упростить проект, снизить трудоемкость, сэкономить на материалах можно, если изготовить печь из двух сегментов. В этом случае свод конструкции станет ниже, что негативно отразится на теплоотдаче. Это обусловлено тем, что при горении выделяются пиролизные газы, их вклад в общее тепловыделение решающий. При недостаточно высоком своде они не успевают полностью сгореть. Соприкосновение с холодными стенками кожуха вызывает осаждение сажи. Со временем внутренняя поверхность свода закоксовывается. Теплоотдача печи заметно снижается. Не исключено возгорание сажи. Универсальность конструкции позволяет преобразовать печь для казана в мангал и барбекю с минимальными изменениями. Без лишних вырезаний можно обойтись готовыми отверстиями, имеющимися на поверхности изделия, – они создадут несколько температурных зон. Если сверху установить решетку, она совместит функции рассекателя пламени и рашпера – это позволит одновременно готовить ростбифы разной степени прожарки

Важно понимать, что для большой компании потребуется более солидная печь, для ее изготовления подойдут диски от «Газели». Их не нужно сваривать между собой, что несомненный плюс

С функциями сварного шва успешно справится жаростойкий клей по металлу. Хорошие печи-буржуйки получаются при горизонтальном расположении колесных дисков. Их выпуклые части лучше срезать болгаркой. Сваренные между собой секции образуют вместительную толстостенную полость со сложной поверхностью. Такая буржуйка будет быстрее нагревать помещение и дольше остывать. Для изготовления подобной печи лучше использовать колесные диски от грузовых автомобилей, они обеспечат достаточный объем топки и увеличат теплоотдачу. КПД таких устройств выше.

Площадь под опорами должна превышать параметры казана: чем выше будет это отношение, тем устойчивее окажется вся конструкция.

Удобные печи с установленными ножками

Можно установить решетку и использовать как барбекюПечи-буржуйки лучше греют при горизонтальном расположении дисков

Теплогенератор на дровах, сваренный из дисков

Автора печи, представленной ниже на фото, вдохновила конструкция известных обогревателей типа «Булерьян». Только оригинал стоит приличных денег, а вот такое собственноручное изделие обходится вдесятеро дешевле, при условии, что в хозяйстве найдется 3 колеса от УАЗа или ГАЗели. Кроме того, потребуется немного листового металла и трубы диаметром 100—150 мм, да еще короткий патрубок Ø76 мм.

Самое трудное – вырезать из колесных дисков внутреннюю часть. Болгаркой не очень удобно, да и металл толстый. Предпочтительнее газовый резак, но если его нет, то сгодится и болгарка. Затем с помощью сварочного аппарата диски герметично стыкуются, образуя корпус. Задняя часть закрывается металлическим листом с приваренным к нему патрубком дымохода Ø100—150 мм. Если есть желание, то на этом патрубке устанавливается заслонка регулирования тяги, как показано на фото:

Делать заслонку управления тягой необязательно, если сделать печь из колесных дисков с регулируемой подачей воздуха. Для этого в переднюю дверцу встраивается патрубок с воздушной заслонкой с подпружиненной осью. Кроме этого, внутри топливника установлена дополнительная пластина, разделяющая пространство на 2 части, как в «Булерьяне». Вверху получается вторичная камера, куда и приварен патрубок дымоходной трубы.

Как сделать печку из дисков для бани своими руками

Прежде всего, диски нужно подготовить: очистить от мусора, ржавчины или остатков краски с помощью шлифшкурки. После этого можно приступать к изготовлению конструкции, соблюдая этапы работ в указанном порядке.

Емкость для воды

Для обустройства верхней камеры будущей печки необходимо два колесных диска. В этом баке будет нагреваться вода, поэтому он должен быть герметичным. Для этого у 2-х дисков вырезают болгаркой центральные пластины для крепежей, оставляют только ободы. Они укладываются друг на дружку и свариваются между собой.

Вырезка сердцевины диска

Верхняя часть бака закрывается металлической крышкой или подвижной заслонкой. Из соображений безопасности можно совместить эти два варианта и наглухо приварить больший сегмент крышки, сделав раздвижным или откидным только маленькое отверстие, через которое вода будет заливаться в бак. На дно камеры приваривается металлическая пластина, вырезанная из листа.

Устройство верхней части печки

После сварочных работ, в верхней части и на дне емкости прорезаются отверстия по диаметру дымоходной трубы. Она будет проходить через весь бак, должна плотно перекрываться стенками и выходить наружу через дно.В боковой части емкости у самого дна устанавливается тонкая трубка под наклоном к полу и закрывается краном для слива горячей воды.

Обратите внимание! Бак нужно обязательно проверить на герметичность. Наполните его водой и внимательно осмотрите щели на протечки, особое внимание уделив стыкам между стенками емкости и прорезями для труб. Если дефекты обнаружены, их нужно устранить сваркой, но только после удаления воды и просушки бака

Если дефекты обнаружены, их нужно устранить сваркой, но только после удаления воды и просушки бака.

Обустройство каменки и верхней части топки

Из двух оставшихся колесных дисков нужно сделать каменку и крышку топки. Из одного сердцевина вырезается, второй остается целым. Заготовки ставятся одна на другую, и сшиваются сваркой так, чтобы ступица целого диска оказалась посередине (она будет выполнять функцию решетки). Сверху емкость остается открытой – сюда насыпаются камни.Нижняя часть цилиндра будет выполнять функцию верхней части топки.

Для обустройства каменки лучше всего подойдут натуральные камни округлой формы, которые используются в саунах и банях –диабаз, базальт, перидотит. Но стоят они достаточно дорого. Поэтому можно поискать материал для каменки у ближайшего водоема – эти камни прошли хорошую закалку влажностью и солнцем. Оптимальный вариант — породы темного цвета с неслоистой структурой.

Лучшие камни для каменки

Обратите внимание! Камни в печке хоть и медленно, но разрушаются под воздействием высоких температур. А это затрудняет прохождение дыма. Поэтому периодически содержимое каменки следует перебирать и заменять

Поэтому периодически содержимое каменки следует перебирать и заменять.

Фундамент и кирпичная кладка

Устанавливать печь для бани из колесных дисков рекомендуется на прочный и огнеустойчивый фундамент. Его можно соорудить из армированной бетонной стяжки, а верхнюю поверхность облицевать огнестойким кирпичом.

Когда основание просохнет, можно приступать к нижней части печи. Для печки с кладкой 62*62 см понадобится 60 шт красных термостойких кирпичей. Они скрепляются разведенной водой глиной и укладываются квадратом. Не забудьте предусмотреть полость для поддувала и отверстие под дверцу. На верхнюю часть кладки закрепите решетку колосника.

Сборка печки

Все части конструкции последовательно собираются.Металлическая часть соединяется с кирпичной, топка и поддувало закрываются дверцами, вырезанными из металлического листа.

Схема устройства печки-каменки для бани из колесных дисков

На заметку! Для комфортного пользования дверцу желательно снабдить ручкой из одного крупного болта. А чтобы дрова или угли случайно не вывалились – еще и щеколдой из узкой пластинки металла и небольшой петли.

Далее к центральному отверстию ступицы, расположенной между топкой и каменкой, приваривается второй отрез трубы и сшивается с верхней частью дымохода, проведенного через водяной бак. В каменку укладываются камни: внизу – крупные и средние, сверху – мелкие.

Чтобы укрепить конструкцию, к ободу каменки и водяного бака приваривают металлические швеллеры, которые устанавливаются под небольшим углом к верхней части корпуса. Труба выводится в обложенный огнеупорным кирпичом дымоход и оборудуется заслонкой.

Такая печка нагреет парную и воду в баке всего за час.

Достоинства и недостатки

Дисковая печь обладает рядом следующих преимуществ:

Материалы для изготовления доступны повсеместно, и даже покупка старых дисков не обернётся серьёзными финансовыми затратами;
Простота в изготовлении устройства;
Готовая печь имеет достаточный запас прочности для использования на протяжении длительного времени;
Готовая конструкция не занимает слишком много свободного места;
Автомобильная сталь демонстрирует устойчивость к высоким нагрузкам, механическим повреждениям и деформациям;
Можно использовать в условиях повышенной влажности;
Изделие подходит для использования с топливом различного вида: древесина, пеллетное топливо, древесный и каменный уголь.

Заострим внимание на том, что почти любая изготовленная печь из колёсных дисков будет переносной, что весьма удобно в условиях частного дома или дачи

Несмотря на все достоинства, у печек такого вида есть и свои недостатки:

При установке устройства прямо на земле не создаётся достаточная тяга для поддержания горения топлива, в итоге горелка часто гаснет; Мангал получается слишком низким, и без дополнительных ножек готовить пищу на нём неудобно; Стальные диски слишком быстро нагреваются, и при неосторожном обращении можно получить серьёзные ожоги; Сталь слишком быстро остывает, в результате для поддержания нужной температуры требуется закладка большого количества топлива.

Из-за недостатков подобные печи практически не используются в качестве основного прибора для отопления дома или дачи, но при этом они отлично подойдут для обогрева бани, технических помещений, а также для приготовления пищи.

Описание разных печей для казана

В общем виде печь представляет собой цилиндр высотой около полуметра с отверстием наверху, куда углубляется казан минимум на 2/3 своей высоты.

Колосник расположен под дном посуды на таком расстоянии, чтобы жар пламени равномерно охватывал её дно и стенки.

Существует несколько вариантов изготовления печи для казана в домашних условиях:

из металла;
из автомобильных дисков;
с газовой горелкой.

Из металла

Конструкция печи представляет собой цилиндр диаметром 30 см и высотой до 0,5 м. Вместо дна вставлен колосник — решетка, на которой сжигается твердое топливо (дрова или угли). В крышке проделано отверстие, подходящее под верхний диаметр казана так, чтобы его края возвышались над крышкой на 2—4 см. Цилиндр рабочей камеры устанавливается на трех приваренных опорах.

Печь из металла свободно перемещается в любое место дачного участка, в отличие от каменных стационарных конструкций. Рабочая камера печи быстро растапливается и нагревается, позволяя экономить топливо.

Справка. Минус прибора — отсутствие прямого дымохода. Установка трубы утяжелит и усложнит конструкцию, а вывод дыма через отверстия под крышкой будет мешать приготовлению пищи.

Из автомобильных дисков

Другой вариант печи представляет собой два продольно сваренных диска, у одного из которых вырезана заслонка. Агрегат имеет маленькие размеры и вес, что позволяет перевозить его в багажнике автомобиля. Материал для печи является наиболее экономичным, а простота конструкции позволит изготовить прибор даже неопытному мастеру за несколько часов.

Важно! Диаметр верхней части и выпуклости внутри диска не позволяют установить в такое устройство любой казан, поэтому перед выбором данного варианта выясняют габариты имеющейся посуды и дисков. Небольшие отверстия по кругу верхней и нижней части печи создают хорошую тягу, не мешая приготовлению пищи

Небольшие отверстия по кругу верхней и нижней части печи создают хорошую тягу, не мешая приготовлению пищи.

Фото 1. Готовая печь из двух автомобильных дисков: в одном вырезана дверца, другой используется в качестве подставки под казан.

Газовая

Печь с газовой горелкой делается из металла или кирпича, отличаясь от других вариантов видом топлива. Газовый агрегат имеет меньшую высоту, чем дровяное или железное устройство, установлен на треножнике. К основным плюсам таких печей относят:

простоту в эксплуатации;
возможность точной регулировки температуры горения;
небольшие размеры.

Горение газа в печи поддерживается при помощи переносных бытовых баллонов весом 5—10 кг, которые подключаются через специальный шланг на месте приготовления пищи.

Внимание! Использование газовых печей требует повышенного внимания и соблюдения техники противопожарной безопасности. Стабильность горения во многом определяется качеством спайки входящего газового клапана с соплом конфорки

Изготовление печи с газовой горелкой требует качественных материалов и ответственного подхода мастера

Стабильность горения во многом определяется качеством спайки входящего газового клапана с соплом конфорки. Изготовление печи с газовой горелкой требует качественных материалов и ответственного подхода мастера.

Фото 2. Газовая печь для казана. В нижней части изделия установлена конфорка, которая работает на газу.

Пошаговый алгоритм

Первое, что понадобится для строительства, это пара классических штампованных автомобильных дисков из прочного металла. Размеры дисков следует подбирать под свой казан, может быть подойдет 13 вариант, а может 15, хотя очень крупная конструкция не нужна.

Два штампованных диска белого цвета

На одном из дисков размечаем линию отреза, в аккурат выше круглых отверстий, и срезаем этот круг с помощью сварочного аппарата.

Размечаем линию отреза

Отрезанный круг отлично сгодится как крышка, на которую можно будет поставить кастрюли или чайник, поэтому не спешите ее выбрасывать.

Деталь вырезана

На втором диске необходимо заварить главное центральное отверстие, для чего потребуется небольшой кусок толстого металла.

Готовим сварочный аппарат

Проводим сварочные работы

Затем два диска ставятся друг на друга и при помощи все того же сварочного аппарата соединяются в единую конструкцию.

Процесс выполнения сварки по кругу

Сварка со всех сторон

Получается внушительный шов, который крепко соединяет два диска. Чтобы сделать его более презентабельным, можно доработать его болгаркой, срезая сильно выступающие элементы и обтачивая края.

Сварной шов

Чтобы конструкция устойчиво стояла на необходимом уровне, понадобятся ножки. Ножки можно намертво приварить к мангалу, если вы готовите дачный вариант, а можно сделать конструкцию разъемной. Во втором случае приспособление будет мобильным, его без труда можно будет возить в багажнике машины и при необходимости собирать. В качестве креплений для ножек могут выступить небольшие куски профиля, большего по сечению, чем сами ножки. Эти три детали следует приварить к мангалу с трех сторон (в данном случае изготавливается тренога).

Детали для ножек

Здесь не нужны точные расчеты, вполне достаточно примерно прикинуть равные расстояния и приварить нужные детали ко дну мангала из дисков под одинаковым углом.

Фиксаторы ножек приварены

Ножки так же вырезаем из металла, в частности используем прямоугольный профиль.

Сами ножки, нарезанные из профиля

Стоит примерить ножки, вставив их в заготовленные пазы. Если входить они будут с трудом, следует обработать края деталей болгаркой, а после забить в пазы при помощи молотка.

Ножки установлены

Далее размечаем дверку, которая будет открываться прямо в топку и вырезаем ее по линии.

Размечаем место дверцы

На следующем этапе придется подключить фантазию и инженерные навыки, чтобы создать для дверки достойную петлю. Например, можно сделать ее из одного болта. Необходимо отрезать от него шляпку, затем подобрать две гайки, которые на него накручиваются. Одну гайку следует приварить к дверке, а вторую к стенке мангала. Накрутив болтик на резьбы обеих гаек, получится удобная петля. В качестве ручки можно приварить любую подходящую по размерам железяку.

Дверца вырезана

Можно сделать две петельки, используя все те же болты, здесь вся работа производится на усмотрение мастера.

Вариант изготовления петель

Чтобы было легче транспортировать мангал, следует приварить к нему с двух сторон проушины, ну или хотя бы с одной стороны. Такие импровизированные ручки позволят удобно нести мангал, и при этом не опасаться испачкаться сажей, копотью или грязью.

Привариваем ручки

Для более равномерного выхода дыма, можно сделать четыре равномерных выпила по диаметру диска. На этом работы с очагом по формированию его формы закончены.

Делаем пропилы сверху

Чтобы удалить с автомобильных дисков краску, следует обжечь получившийся мангал со всех сторон. Для окончательной обработки можно использовать корщетку, шкурку.

Снимаем краску подручными средствами

Затем при помощи термостойкой краски необходимо окрасить конструкцию в подходящий цвет. Черный смотрится весьма гармонично.

Окрашиваем в черный цвет

Как видите, сделать мангал под казан достаточно просто, особых хитростей здесь нет. Простая и удобная конструкция позволит установить казан и приготовить плов, а при желании на ней можно сделать шашлык, используя подходящие по длине шампура.

Готовое изделие

Таким простым и нехитрым способом мы создаем отличные условия для отдыха на природе, который сопровождается готовкой вкусной и полезной еды.

Особенности конструкции

Качественным конструктивным отличием этой модели печи является использование готовых секций из автомобильных дисков. Применение полуфабрикатов позволяет прибегать к простой технологии, значительно снижая трудоемкость работы. Обладая начальными навыками электродуговой сварки, умением обращаться с угловой шлифовальной машинкой, можно без труда соорудить очаг из дисков своими руками. По своим характеристикам такое изделие мало чем отличается от дорогостоящих печей, приобретенных в магазине. Здесь также имеются топка, откидная дверца и выемка, в которую можно свободно установить походный котелок, кастрюлю, решетку для гриля или несколько шампуров. Конструкция подходит для приготовления плова в казане, в состоянии заменить барбекю и мангал, быстро поднимает температуру в гараже или бане.

Еще одна отличительная особенность подобной печи – возможность изменения объема топки. В зависимости от размеров казана, свод можно поднять, оснастив его дополнительной секцией, что позволит при необходимости отопить более габаритное помещение.

Печь для бани

Для изготовления банной печи колеса от легковых машин не подойдут, — слишком малы. Автор идеи, чья схема показана ниже, использовал 4 старых обода от грузовика ЗИЛ-130. Располагаясь один над другим, каждый из них выполняет свою функцию:

первый диск служит колпаком для камеры сгорания. По задумке банная печь имеет небольшой топливник из кирпича с дверцами, выходящими в предбанник;
второй обод – это каменка;
третий – дополнительный теплообменник, отбирающий энергию дымовых газов и передающий ее внутрь парной;
четвертый диск – это бак для нагрева воды.

Примечание. Можно обойтись и без кирпичной топки, организовав таковую внутри первого обода. Но тогда топить баню придется из парной, да и плотно прилегающие дверцы в корпусе диска сделать сложнее.

Все дополнительные детали из металла, необходимые для сборки печи, показаны на следующей схеме. Банная печь, сделанная своими руками, работает по такому принципу: дрова, горящие в топливнике, отдают тепло через свои стенки и обод №1 с вырезанным дном. Он сварен со вторым диском, где дно осталось на месте, благодаря чему его можно заполнить камнями. Внутри сквозь них проходит труба с уходящими продуктами горения и нагревающими каменку.

Далее, труба попадает внутрь третьего обода, где вместо дна установлен рассекатель газов из листового металла. Продукты горения омывают рассекатель, а печка для бани из дисков отдает больше тепла, так как эта секция играет роль экономайзера. Ну и последняя стадия охлаждения дымовых газов проходит внутри 4-го обода, превращенного в бак с крышкой и краном для воды. В результате печь работает не хуже заводских экземпляров, а по долговечности она переплюнет любую из них.
Дата: 15 марта 2014
