Прозвонка кабеля и проводов — методы, схемы, тестеры

Как прозвонить провод на авто, в квартире или на даче? С таким вопросом наверняка не раз сталкивался каждый из нас. Ведь без электроэнергии сейчас некуда, а провода и кабели являются «кровеносной системой» энергетики. Именно поэтому умение определять обрыв или другие неисправности в проводке сэкономит вам не только кучу времени и нервов, но и бюджет.

Как проверить целостность провода в скрытой проводке

Сложнее всего осуществлять мультиметром поиск проводки в стене. А определить проводку стене иначе как мультиметром просто невозможно. Если же вы не знаете устройство проводки в вашей городской квартире или же частном доме, то искать и вовсе не имеет никакого смысла.

Поиск места короткого замыкания в скрытой проводке можно проводить только после того как будут отсоединены полностью все провода в коробке. Далее устанавливается так называемый предел измерений. Для определения предела измерения монтаж электрической проводки (горизонтальный или вертикальный) будет иметь решающее значение.

После того как вы определили, что обрыв действительно имеет место быть, необходимо будет выяснить в каком именно из проводов. В том случае если обрыв произошел по причине поломки, обрыв следует искать в нулевом проводе. При наличии же у вас двухпроводной цепи проверять при помощи такого устройства как мультиметр придется все провода.

Надеемся, что данная статья оказалась для вас полезной и помогла вам существенным образом сэкономить денежные средства на услугах электрика.

Поиск электропроводки в профилактических целях

Обычно электрики или жильцы начинают искать проходящие по квартире кабели, когда имеются нарушения со светом.

Между тем, об этом стоит позаботиться и в других ситуациях:

• Перед задуманной перепланировкой квартиры. При любых манипуляциях, затрагивающих даже не несущие конструкции (например, при разборе перегородки или при переносе дверного проема), важно учитывать расположение электрокоммуникаций.
• Перед установкой бра, навешиванием картины или другого настенного аксессуара. Для проведения подобных работ важно знать, где находится кабель, чтобы не наткнуться на него при сверлении отверстий или забивании гвоздей.
• При приобретении жилья. Сразу же после покупки квартиры желательно составить план электросетей, расположенных по стенам и потолку. На схеме также стоит отметить места нахождения розеток, выключателей, распределительной коробки. Подобная разметка поможет при выполнении капитального/косметического ремонта квартиры, а также при расстановке мебели.

Читать также: Как затянуть гбц динамометрическим ключом

Для поиска электротрассы можно воспользоваться самодельными либо профессиональными приборами, которые были описаны выше.

Обнаружение точного места

Выявив приблизительное место, где находится оборванный провод, приступают к тщательному поиску. Обнаружить точное место поломки можно разными способами.

Вскрытие стен во время ремонта

Этот способ целесообразен лишь во время проведения капитального ремонта, сопровождающегося полным демонтажем всех декоративных покрытий.

Логические способы поиска

Если у владельца жилплощади отсутствует схема электросети, воссоздать ее можно, прибегая к логическим методам. Следует ознакомиться с основными принципами прокладывания электрических коммуникаций:

• Чаще всего проводку ведут с интервалом в 10-15 см от потолка или пола (чаще встречается первый вариант).
• Установка электрокоммуникаций проводится строго по вертикальным и горизонтальным штробам. Погрешности возможны, но небольшие.
• Коммуникационные линии, которые размещены над выключателями и розетками, всегда проложены строго вверх. В данных областях запрещается забивание гвоздей, работа со сверлом и перфоратором.

Другие способы

При проверке многопроводных кабелей приходится использовать другие методы маркировки концов:

• Система из батареи питания и телефонных трубок. Такая проверка выполняется вдвоем, но очень точна, эффективна;
• Способ, позволяющий делать прозвонку одному, предусматривает применение специально изготовленного трансформатора, вторичная обмотка которого имеет отводы через определенное количество витков. Измерительная жила включается в нижний вывод трансформатора, остальные подключаются к выводам трансформатора в порядке возрастания нумерации. Вольтметром замеряется напряжение на проводниках другого конца относительно сигнального. Жила с самым маленьким напряжением будет первой. Самое большое напряжение у последнего номера;
• Можно обойтись без помощника используя магазин сопротивлений. Между жилами первого конца включаются резисторы выбранного номинала, начиная с сигнального провода. Проводники второй стороны отбираются омметром по порядку возрастания сопротивления.

Существуют промышленные и самодельные приборы, автоматизирующие прозвонку. На первом конце жилы подключаются к соответствующим клеммам передающей части, приемник на втором конце получает номер провода при касании щупом.

Домашний электрик

Полная проверка и прозвонка электропроводки являются обязательным этапом ремонта квартиры. Кроме того, прозванивать электропроводку приходится и тогда, когда есть сомнения в ее исправности.

Конечно, самый простой способ проверить исправность электропроводки вашей квартиры – это обратиться к электрикам. Правда, у муниципальных служб оперативность работы отнюдь не на высоте, а частные — достаточно дорого берут за свои услуги.

Вот почему мы настоятельно рекомендуем вам самостоятельно освоить хотя бы элементарные навыки работы с проводкой. Вполне возможно, что однажды они вам пригодятся!

При любых работах, связанных с электропроводкой, необходимо строго соблюдать правила техники безопасности.

Настройка мультиметра

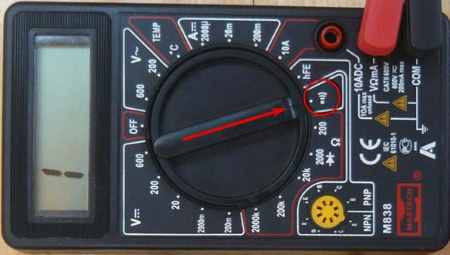

В первую очередь необходимо настроить прибор в режиме омметра. Чтобы вы поняли, как это сделать правильно, посмотрите на фотографию ниже, где стрелками указаны все позиции. Но нас интересует позиция «Прозвонки», именно на нее и надо выставить рукоятку прибора.

Теперь необходимо проверить сам тестер. Для этого соедините между собой два щупа (красный и черный), на дисплее должен высветиться «ноль» или показатель чуть больше него. Это говорит о том, что прибор работает правильно.

Так как нашу задачу определяет вопрос, как прозвонить провод, то мы уверены в том, что в разводке не установлены другие электрические элементы, которые могут аккумулировать электрический потенциал. То есть, перед нами линейный проводник или из меди, или из алюминия.

Методы

Способы тестирования зависят от того, с какой целью оно выполняется. Для проверки целостности кабеля на предмет обрыва или электрической связи между его жилами (короткого замыкания) прозвонку можно осуществить тестером на основе батарейки и лампочки или же воспользоваться для этой цели мультиметром. Последний предпочтительнее.

Несмотря на то, что цена мультиметра выше, чем примитивного устройства, рекомендуем купить его, в хозяйстве этот прибор всегда пригодится.

Простейшее устройство для прозвонки электрического кабеля

Для проверки кабеля мультиметр должен быть включен в соответствующем режиме (изображение диода или зуммера).

Методика тестирования следующая:

При проверке провода на обрыв тестер подключается к его концам так, как это показано на рисунке. Если кабель целый – лампочка будет светиться (при тестировании мультиметром раздастся характерный звуковой сигнал).

Пояснения к рисунку:

• A –электрокабель;
• B – жилы кабеля;
• С – источник питания (батарейка);
• D – лампочка.

Если кабель уже уложен, то с одной его стороны необходимо соединить жилы вместе и прозвонить провода на другом конце;

когда проверяется наличие электрической связи между жилами кабеля, щупы тестера подключают к разным проводам. В отличие от предыдущего примера, скручивать жилы с другой стороны не требуется. Если между проводами нет короткого замыкания, лампочка гореть не будет (при тестировании мультиметром не раздастся звуковой сигнал).

Самостоятельный прозвон

Телефонный кабель лучше всего прозвонить при помощи трубки аппарата. Этот способ отличает простота и мобильность.

1. Приглашается помощник.
2. Определяется общая жила. Она может быть любой. Относительно выбранной жилы прозваниваются другие. Выбранная должна быть прозвонена изначально.
3. Первый зажим основной трубки подсоединяется к основной жиле. Второй — к другой.
4. Первый зажим вспомогательной трубки присоединяется к основной жиле с противоположной стороны кабеля.
5. Второй переключается поочередно по другим. Нужно найти ту, к которой подключился помощник.
6. При подключении к искомой жиле будет слышен треск, обозначающий возникновение замкнутой цепи.
7. С помощником обговаривается способ маркировки обнаруженной жилы. Заранее заготовленные бирки надеваются на прозванивый тип жилы с двух сторон.
8. Процесс повторяется по каждому следующему проводу.
9. В случае отсутствия обрыва жилы вставляются в клеммник.

Прозваниваем провода

Бывают ситуации, когда возникает необходимость проверить целостность проводов. Это случается, например, если исправный прибор не работает.

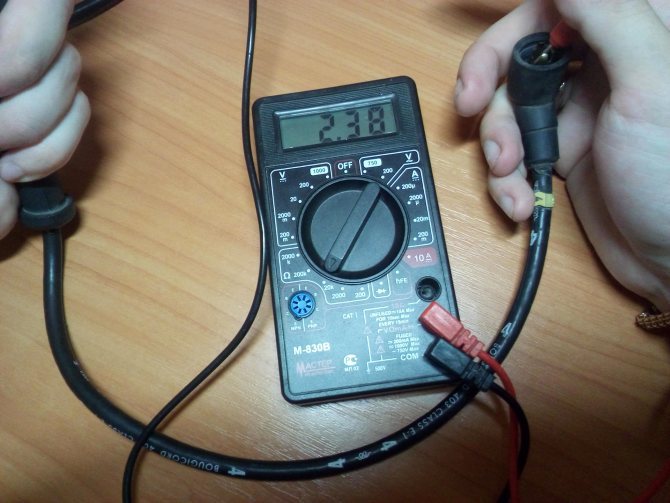

Рассмотрим порядок прозвонки мультиметром на примере сетевого шнура для подключения системного блока:

• Включаем тестер в режим омметра;
• Проверяем работоспособность прибора. Для этого нужно соединить щупы. Исправное устройство выдаст звуковой сигнал и покажет значение 0 или близкое к этому;
• Теперь можно приступать к проверке работоспособности провода;
• Поочередно проверяем все концы на вилке и разъеме, поочередно замыкая их щупами;
• Если тестер никак не реагирует, значит, вы проверяете два разных провода;
• Для исправной жилы такого кабеля значение сопротивления будет в пределах 2–3 Ом;
• Если тестер показывает 10 или более Ом, это означает, что именно эта жила оборвана. Такой кабель подлежит замене или ремонту.

Обратите внимание! Таким способом можно проверять провода различного назначения: телефонные, телевизионные, компьютерные и другие. Также можно прозвонить наушники, микрофон, мышку и любое другое устройство

Распространенные неисправности электрооборудования машины

К автоэлектрике относятся различные системы, детали, устройства и элементы транспортного средства – система зажигания, аккумулятор и генератор, цепи бортового компьютера, предохранители, датчики, блоки реле, различные электронные датчики, автосвет, а также автоэлектроника – климатическая система, аудиосистема, автоматика и системы безопасности. Необходимо учитывать особенности автомобильной электропроводки для того, чтобы оперативно найти и устранить неисправность в бортовой сети.

К часто встречающимся проблемам с электрооборудованием относятся:

• Выход из строя аккумулятора. Это может быть следствием недостаточной плотности электролита, повреждений корпуса с протечкой электролита, разрушения пластин, значительного окисления клемм аккумулятора.
• Поломки генератора — обрывы обмоток, проблемы с реле напряжения, выход из строя диодного моста, износ щеток, подшипника.
• Проблемы с системой зажигания. Речь идёт о неисправностях свечей, катушки зажигания, об обрыве цепи или окислении контактной группы.
• Деформации электропроводки — окисление в местах соединения (вводах, контактах, клеммах), обрывы, разрушение изоляции проводов, короткое замыкание проводки, нарушение целостности скруток.
• Выход из строя компонентов электроники. Имеются в виду неисправности различных электротехнических приборов в цепях, устройствах и электрооборудовании авто (проводники, диоды, предохранители, конденсаторы).

Как определить короткое замыкание

Пошаговая инструкция как определить короткое замыкание мультиметром:

при выключенных электрических приборах и сети нужно замерить сопротивление цепи в отдельных узлах. По возможности желательно применять электросхему электрического снабжения дома или квартиры. Если показывается большое сопротивление, то этот участок исправен. А в местах с КЗ, сопротивление будет равняться 0. Однако устройство может высвечивать и большой показатель сопротивления, в основном если до короткого замыкания большое расстояние. Для такого варианта желательно применять мегаомметр;

• если таких приборов нет, то можно применять контрольную лампу с независимым источником тока. Можно оснастить для этого щупами обычный фонарик (лампочка должна работать при соединении штырьков друг с другом). Замыкая один за другим нужные жилы сети на соединениях распределительных коробок, по работающей лампе можно обнаружить КЗ;
• убрать испорченный кабель. Выполнение точечного монтажа электро проводки не нужно выполнять. Во-первых, скрытая проводка располагается под облицовочным материалом, а это дополнительные траты на монтажные работы. Во-вторых — рекомендуется заменить весь испорченный кабель, так как КЗ может снова повториться. Желательно новый кабель расположить за плинтусом. Применяя специальный короб, подсоединить его в розетку.

Как прозвонить электропроводку

В основном этот процесс выполняется при помощи мультиметра. Этот прибор стоит достаточно дешево, поэтому желательно иметь его в своем наборе инструментов.

Вам это будет интересно Работы ваттметра

Самый легкий вариант прозвонки, это выполнить ее на этапе прокладки. Как правильно это сделать:

• проверить провод на целесообразность заявленной мощности. Сечение проволоки будет равно общей мощности электрических приборов, которые будут применяться в этой сети;
• проверить изоляцию кабеля на целостность. Это можно сделать визуально;
• замерить сопротивление изоляции мегаомметром. Для электрической цепи со стандартным напряжением 220 В сопротивление не должно превышать 0,5–1 МОм;
• правильно проверить сеть под максимальной нагрузкой. Для нужно включить все приборы в нее сразу.

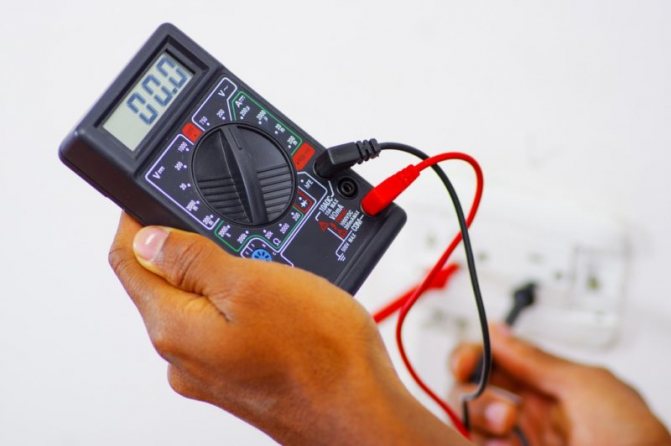

Проверка целостности цепи

Также можно прозвонить проводку с помощью розетки. Ручку диапазонов переместить в положение измерения напряжения переменного тока. Необходимо выставить показатель 750 В. Щупы устройства подсоединяются в дырки розетки. Напряжение должно показывать 220 В. Максимальная погрешность — 10%. Если она превышает допустимое отклонение, то необходимо применять сетевые фильтры для подключения бытовых приборов.

Как проверить целостность цепи

Для тестирования целостности электрической проводки необходимо использовать цифровой мультиметр, работающий в режиме замера сопротивления. При проведении проверки нужно сделать замкнутую цепь, которая состоит из самого устройства, двух измерительных «щупов» и тестируемого провода.

Внимание! Во время работы по испытуемому участку пускается малый по величине электрический ток, а прибор будет узнавать показатель его внутреннего сопротивления. Такой вариант подходит для тех, кто не имеет особых навыков в электрике

Как прозвонить провода в автомобиле

Пошаговый процесс:

1. Прибор настроить рукояткой в режим измерения напряжения;
2. Конец устройства подсоединить к массе автомобиля или на минус АКБ. Отличительной чертой питающей пары в машине будет то, что отрицательный провод или сильно короткий, или полностью отсутствует;
3. Второй щуп касается подводящего провода. Он должен быть отключен от зажима устройства.

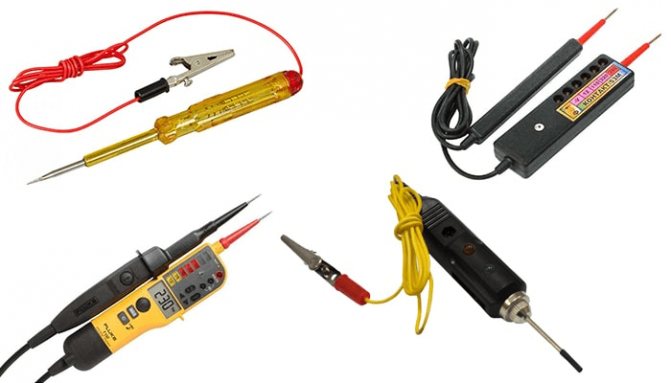

Тестер для прозвонки электрических цепей

На рынке большое разнообразие тестеров для прозвонки проводов и кабелей. Различие тестера от мультиметра заключается в том, что функционал у него по скромнее.

Основное предназначение — это вызванивание проводов и проверка напряжения. Поэтому многие виды тестеров являются не только прозвонкой, но и как индикатор напряжения.

Вполне естественно, что в каждом таком устройстве имеются батарейки для индикации и сигнала, которых по мере эксплуатации или времени нужно заменять.

Простую прозвонку можно изготовить самому в домашних условиях. Для этого нужно взять батарейку на 4,5 В, лампочку на 3,5 и кусок провода. Схема соединения самая простая.

Посмотрите видео о том, как пользоваться самой простой прозвонкой для электрических цепей.

Заключение

Вы узнали, что нужно, чтобы отыскать неисправность в электрических цепях, проверить целостность проводов. Конечно это не решит больших задач, если возникли более сложные проблемы.

Для этого придется использовать более сложную аппаратуру и без специалиста не обойтись. В следующих статьях мы постараемся раскрыть другие вопросы, не менее актуальные.

Неисправности проводки автомобиля приводят к серьезным проблемам при эксплуатации машины – от некорректной работы датчиков и устройств, бортового компьютера и автоматики до полного выхода из строя дорогостоящего электрооборудования. Помните, что короткое замыкание цепей бортовой сети может привести к возгоранию автомобиля. Поэтому неисправности электрооборудования и электрики следует устранять сразу же при их обнаружении – не стоит откладывать ремонтные работы «в долгий ящик».

Выполнить ремонт электропроводки автомобилей можно как самостоятельно, так и в автосервисе. Основная трудность заключается в поиске неисправностей – обрывов, вышедших из строя реле, предохранителей и блоков, поломок отдельных элементов и устройств автоэлектрики.

Определение причины отсутствия доступа к сети Интернет

В сплывшем окне на мониторе компьютера появилась надпись «Сетевой кабель не подключен», светодиод на сетевой плате не светится. Вставляете, вынимаете вилку RJ-45 в надежде на плохой контакт в соединении и осознаете, кабель неисправен. Если у Вас в компьютере не установлена отдельная сетевая карта, и вилка сетевого кабеля вставляется непосредственно в материнскую плату, то светодиод не будет светить, если отключено соединение программно.
В настоящее время зачастую сетевой кабель витая пара сначала подключают к роутеру, который иногда «зависает». Поэтому в первую очередь необходимо перезагрузить роутер. Для этого достаточно отключить его от питающей сети на минуту и затем опять включить. Вполне возможно доступ к Интернету после этого восстановится.

Отключение может произойти и без Вашего непосредственного участия, например из-за нестабильного сетевого напряжения, запущенными не лицензированными программами или вируса. Для проверки в Win XP нужно зайти: Пуск / Настройки / Панель управления / Сетевые подключения и убедиться, что соединение подключено. Реже, но тоже бывает, не правильно работает драйвер сетевой карты. Проверить можно: Пуск / Настройки / Панель управления / Система / Оборудование / Диспетчер устройств / Сетевые платы. Не должно быть никаких предупреждающих знаков.

Сетевые карты очень редко отказывают, такое иногда случается после сильной грозы. Проверить работоспособность сетевой карты можно, подключив к заведомо исправной линии или установкой в другой компьютер, не забыв инсталлировать для нее драйвер. Иногда удается заставить сетевую карту работать перестановкой в соседний слот материнской платы.

Звонок в техническую службу провайдера поможет проверить работоспособность линии с их стороны. Если в компьютере и у провайдера все в порядке, следовательно, вышел из строя кабель витых пар и требуется его ремонт. Можно конечно вызвать специалистов и ждать, но при желании, возможно, провести диагностику и отремонтировать кабель витых пар своими руками.

Наиболее вероятны следующие неисправности кабеля витых пар: — полный обрыв одного или нескольких проводов − встречается часто; — короткое замыкание между проводниками одной витой пары или между проводами соседних пар − встречается реже.

Измерение постоянного тока

В данной схеме измеряется постоянный ток (DC). Ряд приборов, например, как DT 830V, применяется для замеров исключительно тока DCA. При замерах тока прибор, применяют в качестве амперметра с параллельным подключением к объекту. Порядок действия при определении электротока:

1. Соединение зондов: чёрный — гнездо COM, красный — гнездо VΩmA (до 200 мА) и переключатель на значке DCA, разъем 10А (200 мА — 10 А) и рычаг переключателя ММа на сектор 10А. При сомнении замеры должны начинаться с самого большого показателя шкалы. Подключить М. М. к цепи измерения и включите его, установить в нужное положение переключатель, разрываем электроцепь, в разрыв которой подключаем: красный кабель (V) — к плюсу у полюса источника питания, а чёрный провод (COM) к минусу. Дисплей отображается текущее значение тока.
2. Надо быть предельно осторожным, если прибор ошибочно будет подключён в режиме вольтметра параллельно, может выйти из строя не только предохранитель и сам прибор.
3. Нельзя измерять большие токи в переключателе мультиметра установленного на 200 мА, без этого будет отказ плавкого предохранителя ММ (потребуется его замена на 200 мА, 250 В). Вход мультиметра на 10A, вообще, не защищённый никаким предохранителем! Измерять большой ток нужно очень быстро и нельзя держать ММ включённым продолжительный период, иначе может произойти реальный сбой прибора. Многие производители прибора рекомендуют измерять ток более 5А примерно 15 сек.

Читать также: Классический танец на полу

Соблюдение техники безопасности и правил работы с мультиметром

1. Тестирование элементов, отсоединенных от цепи, для предотвращения их влияния на схему.
2. Обесточить цепь, отключив автоматы питания в распредщите.
3. Разрядить конденсаторы, закоротив их, для предотвращения искажения данных.
4. Учитывать искажение результатов от диодов сети.
5. Утечки тока при касании руками к проводам и кончику зонда приведут к неправильным результатам.
6. Использовать на концах измерителей наконечники-крокодилы для надежности контактов.

Выводы и полезное видео по теме

На представленных ниже роликах представлены подробные видеоинструкции по поиску поврежденного кабеля.

Видео #1. Поиск обрыва кабеля прибором-металлоискателем:

Видео #2. Если под рукой есть радиоприемник, он также может помочь:

Поиск обрыва провода – достаточно сложный и ответственный процесс. Он требует внимания, аккуратности и строгого соблюдения инструкций. Применяя изложенные выше методы, можно отыскать место повреждения провода и устранить найденный дефект.

Пишите, пожалуйста, комментарии в находящемся ниже блоке. Интересны ваши рассказы о поиске обрыва в электроцепи и способах устранения. Задавайте вопросы, делитесь полезными сведениями и фото по теме статьи.

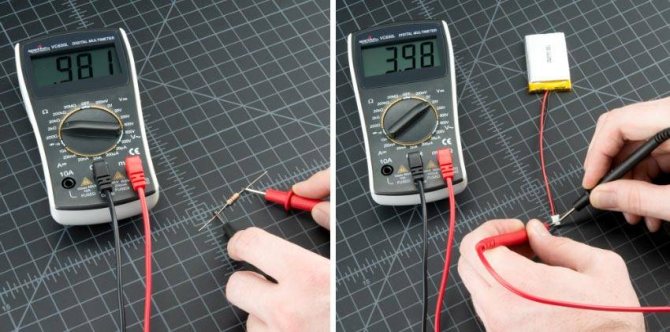

Как проверить целостность проводника

• Сначала нужно полностью отсоединить проводник от источника тока. Если проводник является многожильным кабелем, то отсоединить нужно все провода, которые входят в него.
• Мультиметр нужно включить либо в режим прозвонки, либо же в режим измерения сопротивления. Если выбран режим измерения сопротивления, тогда нужно поставить максимальный предел.
• Нужно соединить щупы мультиметра. Если прибор находится в режиме прозвона, то он издаст звуковой сигнал, а если в режиме измерения сопротивления, то на дисплее появятся нули.
• Затем нужно разомкнуть щупы мультиметра и приложить их к проводнику. Если проводник целый, то он покажет нулевое сопротивление.
• Если проводник является многожильным, то действия делают такие же. Единственное отличие, если жилы проводника не отличаются цветом изоляции, то их нужно сначала промаркировать.

Если проверка кабеля показала, что проводник целый, тогда причину неполадки нужно искать в каком-то другом месте.

Найти разрыв кабеля или найти место короткого замыкания, а также прозвонить проводку в квартире можно самостоятельно. На самом деле, это не так уж и трудно. Самое главное — это не пренебрегать правилами техники безопасности, даже если вы электрик со стажем.

Для ремонта домашней электропроводки или бортовой сети автомобиля всегда требуется знать, как прозвонить провода мультиметром. Этот прибор тестирует целостность, исправность кабеля, им можно проверить сопротивление изоляции и действующее напряжение в домашней электросети. Это незаменимый измеритель для монтажа проводки и практической реализации электротехнических проектов.

Проверка изоляции

Для тестирования изоляции мегаомметром или мультиметром принцип прозвонки такой же, как при поиске электрической связи между жилами кабеля.

Алгоритм тестирования следующий:

• устанавливаем на приборе максимальный диапазон – 2000 кОм;
• подсоединяем щупы к проводам и смотрим, что показывает дисплей прибора. Учитывая, что провода обладают определенной емкостью, пока она не зарядится, показания могут изменяться. Через несколько секунд табло прибора может отображать следующие значения:
• единица, это говорит о том, что изоляция между проводами в норме;
• ноль – между жилами короткое замыкание;
• какие-то средние показания, это может быть вызвано как «утечкой» в изоляции, так и электромагнитными помехами. Для установления причины следует переключить прибор на максимальный диапазон 200 кОм. При неисправной изоляции на табло отобразятся стабильные показания, если они будут меняться, то можно с уверенностью говорить об электромагнитных помехах.

Внимание! Перед проверкой изоляции электропроводки ее необходимо обесточить. Второй важный момент – проводя измерения, не прикасайтесь к щупам руками, этим можно внести погрешности.

Видео: Прозвонка провода – проверка целостности.

Правила безопасности

Основные правила, которые необходимо соблюдать при работе с мультиметром:

• лучшим методом будет использование так называемых крокодилов, которые упростят работу. Они сделают контакт прочнее и не занимают руки во время работы;
• перед прозвонкой цепи ее нужно отключить от сети. Необходимо убрать из цепи даже простые батарейки, а если есть конденсаторы, то их нужно замкнуть, таким образом разрядив. Если пропустить этот нюанс, то прибор испортится;
• в процессе проверки длинного провода запрещено касаться руками к оголенным местам, так как показатели могут дать погрешность.

В заключении необходимо отметить, пользоваться мультиметром достаточно просто. Необходимо соблюдать все правила безопасности и указания. Это устройство рекомендуется иметь в каждом доме и время от времени определять есть ли наличие короткого замыкания или неисправностей.

Описание процесса

Прозвонка кабеля или провода представляет собой процесс проверки целостности электрического проводника. Во время этого процесса проверяется отсутствие обрыва кабеля/провода, а также короткого замыкания.

Проведение соответствующей процедуры позволяет определить место пробоя в сети.

Обозначение величин на приборе

Впоследствии появились стрелочные приборы, позволяющие определять сопротивление электрических цепей, они и были взяты на вооружение.

Особенностью таких приборов было то, что был уменьшен расход энергии батарейки, и им можно было производить другие операции, кроме обнаружения обрыва в проводе. Работа также проводилась более оперативно и с меньшими погрешностями.

Так при прозвонке с помощью телефона плохой контакт мог привести к «промаху», чего нельзя сказать о приборе. Он замечал соединение, хотя оно и обладало большим сопротивлением.

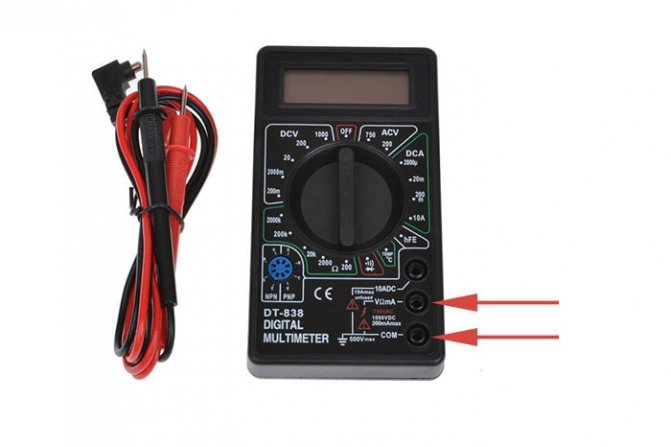

Расшифровка основных режимов мультиметра

Современные приборы обладают множеством функций, заменяющие собой несколько приборов, которые использовались в прежние времена. Чтобы понять, как прозвонить провода мультиметром, необходимо знать начальные сведения о приборе. В состав прибора входят:

• корпус;
• круговой переключатель;
• дисплей;
• контактные разъемы;
• щупы;
• батарейка.

Вокруг кругового переключателя наносится маркировка режимов работы. Вот некоторые из них, встречающиеся чаще всего в мультиметрах:

• V;
• A;
• Ω;
• ºС;
• значок диода и звукового сигнала;

1. V – знак напряжения, рядом с которым стоят буквы
2. DC – постоянный или AC – переменный. Вместо букв может использоваться символ постоянного и переменного напряжения.
3. A – знак тока. Мультиметры рассчитаны только на постоянный или пульсирующий ток.
4. Ω — знак сопротивления.
5. ºС – знак температуры.
6. Знак диода и звукового сигнала позволяет проверять диоды и прозванивать провода.
7. hFE – в этом режиме производится проверка транзисторов.

Чтобы правильно произвести прозвонку мультиметром, кроме режима, необходимо правильно установить щупы в отведенные для них гнезда.

Как маркируются гнезда для подключения щупов

Всего на корпусе прибора располагается три гнезда, если не считать разъема для транзисторов. Один разъем для общего провода, то есть этот провод всегда участвует в измерениях, кроме случая, когда измеряется температура внешним датчиком.

Он может обозначаться знаком «земля» — треугольник из штриховых линий с вершиной, обращенной вниз. Также могут стоять буквы «СОМ». Возле другого гнезда стоит знак 20 А. Сюда вставляется щуп при замере большого тока силой до 20 А.

В оставшееся гнездо вставляется второй щуп при всех остальных измерениях. Получается, один щуп, обычно это черного цвета провод, вставляется в общее гнездо, а второй щуп, обычно красного цвета, вставляется либо в гнездо 20А, либо в среднее гнездо.

Щуп с черным проводом подключается к минусовой шине при измерении постоянного тока или напряжения, красный к положительной. При измерении диода или сопротивления по красному проходит положительный заряд, по черному отрицательный.

Прозваниваем проводку

Инструменты для прозвонки

Мультиметр для прозвонки

Чаще всего прозвонка производится мультиметром – специальным прибором, предназначенным для регистрации различных параметров электрического соединения (силы тока, напряжения, сопротивления и т.д.).

Простой мультиметр стоит недорого, и потому вполне заслуживает занять постоянное место в вашем наборе инструментов.

Мультиметр, установленный в режим прозвонки (чаще всего обозначается соответствующим значком) поможет вам, если необходимо:

• Проверить наличие контакта
• Проверить целостность электрической цепи
• Проверить работу выключателя или розетки
• Разобраться, какой из пучка кабелей (очень распространенная в наших квартирах ситуация) куда подключен.

Мультиметры бывают цифровые и аналоговые, однако принцип их работы остается неизменным.

Как пользоваться мультиметром для прозвонки проводки — мы расскажем в следующем разделе.

Прозвонка с помощью мультиметра

Прозванивая проводку с помощью мультиметра, выполняем следующие операции:

Устанавливаем на мультиметре режим прозвонки – чаще всего он отмечен светодиодом.

Затем переходим к месту прозвона проводки – распределительной коробке. Там, как правило, перед нами предстает пучок немаркированных проводов. Находим фазу – включив автомат, проверяем все провода с помощью индикаторной отвертки. Найденный провод маркируем с помощью изоляционной ленты или ленты для оклейки окон.

• Далее ищем ноль. Включаем мультиметр на измерение напряжения (если нам нужно найти 220В, ставим больше – у ряда моделей это 600 В). Затем одним щупом мультиметра касаемся фазы, а другим поочередно тестируем провода. Как только на мультиметре появится искомые 220В – нужный нам провод найден. Маркируем и его.
• Проверяем другие пары проводов по этому же принципу, и точно так же маркируем их.

С помощью мультиметра можно не только прозвонить проводку в распределительной коробке, но и проверить, нет ли разрыва в проводе (например, в кабеле питания).

Проверка целостности проводника

Проверку целостности проводника выполняем так:

• Отсоединяем проводник от источников тока. Если проводник представляет собой многожильный кабель – то делаем это для всех входящих в него проводов.
• Включаем мультиметр либо в режим прозвонки, либо – в режим измерения сопротивления на самом грубом пределе.
• Соединяем щупы мультиметра: на дисплее должны появиться нули, а в режиме прозвона со звуковым сопровождением прибор издаст писк.
• Разомкнутые щупы мультиметра присоединяем к проводнику. Целый проводник показывает нулевое сопротивление.
• Для многожильного кабеля процедура проверки та же, но предварительно необходимо промаркировать соответствующие жилы (если они не отличаются цветом изоляции).

Если после проверки нарушений целостности кабеля не выявлено – значит, неисправность следует искать в другом месте.

Прозвонка проводов в квартире, поиск нарушения целостности кабеля или короткого замыкания вполне могут быть выполнены самостоятельно. И все же, напоминаем еще раз – даже если вы опытный специалист-электрик, не забывайте о правилах техники безопасности!

Программа для проверки доступа к сети Интернет Network Traffic Monitor

В поисковых системах часто ищут ответ на вопрос: «программа для проверки кабеля витых пар». В компьютере с установленной системой Windows уже есть такая программа, которая выдает сообщение «Сетевой кабель не подключен», в случае обрыва или замыкания в кабеле витых пар. Место же обрыва или замыкания придется искать самостоятельно, нет такой программы, которая указала бы точно место и причину неисправности. Для этого есть специальные тестеры, например MicroScanner Pro.

Другое дело, если связь с Интернетом есть, но она нестабильна или скорость загрузки внезапно упала. Для проведения мониторинга трафика по сети есть отличная бесплатная программа, точнее утилита, которая называется Network Traffic Monitor.

Она позволяет в режиме реального времени измерять скорость передачи данных, наблюдать изменение скорости во времени, сохранять данные на винчестере, резиновые окошки, широкие возможности настройки и много других полезных сервисов. Поддерживает множество языков, в том числе и русский.

Установить программу на компьютер просто, достаточно запустить ехе файл и нажать несколько раз кнопку подтверждения. Network автоматически добавится в автозагрузку и будет выполнять мониторинг, и сохранять все данные. Для вывода на экран монитора любого из окошек, достаточно нажать правой кнопкой мышки на иконку в трее и выбрать нужное окошко. Network Traffic Monitor лучшая утилита для анализа и диагностики качества сети из всех, с которыми я знакомился при поиске. Работоспособность программы Network Traffic Monitor проверена мной с Windows HP и Windows 7. программу Network Traffic Monitor одним нажатием кнопки мышки Вы можете с моего сайта.
